强度校核报告
空调水管架强度校核
空调水管架强度校核选取L-K轴线处管道支架为模型，对空调水管架强度进行校核。

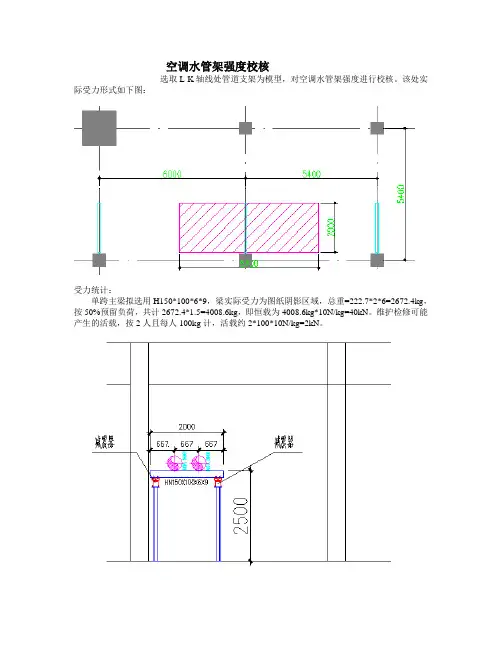

该处实际受力形式如下图：受力统计：单跨主梁拟选用H150*100*6*9，梁实际受力为图纸阴影区域，总重=222.7*2*6=2672.4kg，按50%预留负荷，共计2672.4*1.5=4008.6kg，即恒载为4008.6kg*10N/kg=40kN。
维护检修可能产生的活载，按2人且每人100kg计，活载约2*100*10N/kg=2kN。
一、梁的静力计算概况1、单跨梁形式：简支梁2、荷载受力形式：1-53、计算模型基本参数：长L =2 M c=0.67 M4、集中力：标准值Pk=Pg+Pq =14+2=16 KN设计值Pd=Pg*γG+Pq*γQ =14*1.5+2*1=23 KN二、选择受荷截面1、截面类型：H型钢：150*100*6*92、截面特性：Ix=1010.85cm4 Wx=134.78cm3 Sx=76.51cm3 G=20.34kg/m翼缘厚度tf= 9mm 腹板厚度tw= 6mm三、相关参数1、材质：Q2352、x轴塑性发展系数γx：1.053、梁的挠度控制［v］：L/250四、内力计算结果1、支座反力RA = (N - 1) / 2 * Pd(其中N=L\c) =23 KN2、支座反力RB = RA =23 KN3、最大弯矩Mmax = (N * N - 1) / (8 * N) * Pd * L(其中N=L\c) =15.33 KN.M五、强度及刚度验算结果1、弯曲正应力σmax = Mmax / (γx * Wx)＝108.35 N/mm22、A处剪应力τA = RA * Sx / (Ix * tw)＝29.01 N/mm23、B处剪应力τB = RB * Sx / (Ix * tw)＝29.01 N/mm24、最大挠度fmax = (5 * N ^ 4 - 4 * N * N - 1) / (384 * N ^ 3) * Pk * L ^ 3(其中N=L\c) * 1 / ( E * I )=2.17 mm5、相对挠度v = fmax / L =1/ 922.2弯曲正应力σmax= 108.35 N/mm2 < 抗弯设计值 f : 215 N/mm2 ok!支座最大剪应力τmax= 29.01 N/mm2 < 抗剪设计值fv : 125 N/mm2 ok!跨中挠度相对值v=L/ 922.2 < 挠度控制值［v］:L/ 250 ok!验算通过！。
房屋结构强度检验报告
房屋结构强度检验报告1. 引言本报告旨在对房屋的结构强度进行全面的检验和评估。
通过实地勘察和材料测试，我们对房屋结构的安全性和抗力进行了详细分析。
本报告将提供有关房屋结构的强度状况的准确和可靠的信息。
2. 检验方法为确保检验的准确性和可靠性，我们采用了以下方法进行房屋结构强度的检验：- 实地勘察：对房屋建筑外观、支撑结构和梁柱等部分进行视觉和物理检查。
- 材料测试：对房屋使用的建筑材料进行抗压、抗拉等方面的测试，以评估其质量和强度。
- 数据分析：基于实地勘察和材料测试结果，通过专业计算和分析方法，对房屋结构的强度进行评估。
3. 检验结果根据我们的检验和分析，得出以下结论：- 房屋结构整体上具有较高的强度，符合建筑设计和施工标准。
- 关键部位（如主梁、支撑柱等）的强度均达到预期要求，能够承受正常使用负荷。
- 建筑材料的质量和强度良好，不存在明显的缺陷或损伤。
4. 建议和注意事项基于对房屋结构强度的评估结果，我们提出以下建议和注意事项：- 定期进行维护和检修，以保障房屋结构的长期安全性。
- 注意避免在不合理范围内增加房屋的使用负荷，以防止对结构强度造成过大压力。
- 如发现任何结构性问题或损伤，应立即采取适当的修复措施，以防进一步损害房屋结构的安全性。
5. 结论通过全面的检验和分析，我们认为房屋结构的强度良好，符合相关建筑标准和要求。
然而，我们仍建议定期维护和检修，以确保房屋结构的长期安全性。
本报告的结论仅基于目前的检验结果，如有任何后续变化或破坏，请及时进行相应的修复和重新评估。
以上是关于房屋结构强度检验的报告内容，请查阅。
强度校核的基本步骤
强度校核的基本步骤强度校核是工程设计中非常重要的一环，它可以确保设计的结构在使用中具备足够的强度和承载能力，保证结构的安全性。
本文将介绍强度校核的基本步骤，帮助读者了解如何进行强度校核。
1. 确定设计目标和要求强度校核的首要任务是明确设计目标和要求。
根据工程的具体情况，确定结构的使用要求、载荷条件、安全系数等参数。
这些参数将直接影响强度校核的结果，因此必须准确明确。
2. 确定结构模型在进行强度校核之前，需要确定结构的模型。
根据设计要求和结构形式，选择适当的数学模型或者三维模型进行分析。
对于简单的结构，可以使用经验公式进行计算，对于复杂的结构，可以使用有限元分析等方法进行模拟。
3. 确定载荷条件载荷条件是强度校核中非常重要的一步。
根据设计要求和结构的使用情况，确定结构所受到的各种静载荷、动载荷、温度载荷等。
这些载荷将作为输入参数，用于后续的计算。
4. 计算内力在强度校核中，需要计算结构各个截面的内力。
根据结构的受力特点和载荷条件，利用静力学原理计算结构各个截面的受力情况。
可以通过手算、数值计算或者专业软件进行计算。
5. 选择材料参数强度校核中还需要选择合适的材料参数。
根据结构的材料特性、设计要求和强度标准，选择适当的材料参数。
这些参数包括弹性模量、屈服强度、抗拉强度等。
6. 进行强度校核计算在完成前面的准备工作后，可以进行强度校核的计算。
根据结构的受力情况、材料参数和强度标准，计算结构各个截面的强度。
可以使用手算、数值计算或者专业软件进行计算。
7. 比较计算结果和要求强度校核的结果需要与设计要求进行比较。
根据结构的使用要求和安全系数，判断结构是否满足强度要求。
如果计算结果小于设计要求，说明结构强度不足，需要进行优化设计或者调整结构参数。
8. 进行验算和优化完成强度校核后，还需要进行验算和优化。
通过对结构的各个截面进行验算，验证校核结果的准确性。
如果发现问题，可以进行调整和优化，确保结构的强度和安全性。
混凝土试块试验强度统计质量评定报告
混凝土试块试验强度统计质量评定报告工程名称施工单位验收范围强度等级施工日期：年月日至年月日报告日期试块编号试块强度（N/mm 2）试块编号试块强度（N/mm 2）试块编号试块强度（N/mm 2）试块编号试块强度（N/mm 2）试块编号试块强度（N/mm 2）试块编号试块强度（N/mm 2）统计结果：n S ＝n R ＝标R ＝n R －0.7n S ≥标R n R ≥1.15标R n R －1.60n S ≥0.83标R n R －1.60n S ≥0.80标R 小R ≥0.95标R 质检科：主管：审核：计算：监理：说明1、标号试块组数30>n ≥5时应按下列规定统计：（1）现场混凝土试件28d 抗压强度按标号以配和比相同的一批混凝土作为一个统计单位，工程验收时，可按部位以同标号的混凝土作为一个统计单位；（2）除非查明原因，确系操作失误，不得任意抛弃一个数据；（3）每组3个试件的平均值为一个统计数据；（4）混凝土试件强度同时满足下列两式时，该统计单位的混凝土强度应判为合格。
n R －0.7n S ≥标R n R －1.6n S ≥0.83标R (当标R ≥20)≥0.80标R (当标R <20)式中n S －n 组试件强度的标准差，M pa ，按下式计算：()112--=∑=n R R S n i n i n 当统计得到的n S 小于2.0（或1.5）Mpa 时，应取n S ＝2.0Mpa （标R ≥20Mpa）；n S ＝1.5M pa （标R <20Mpa）n R －ｎ组试件的平均值，Mpa；i R －单组试件强度，Mpa；标R －混凝土设计标号，Mpa；ｎ－样本容量，应不小于52、同一标号试块少于5组时，可按GBJ107－87规定的非统计方法评定：n R ≥1.15标R 小R ≥0.95标R 小R －最小一组设计强度的值3、同一标号试块组数n ≥30时，按照《水工砼施工规范》DL/T5144－2001有关文件执行。
无侧限抗压强度检测报告
无侧限抗压强度检验报告
编号：ZJLDHY13-001-2011 委托单位 施工单位 产品名称 样品编号 检测日期 检测项目 检测依据 检测环境 主要仪器 最佳含水量（%） 序号 1 2 3 4 5 项目 最大强度（MPa） 最小强度（MPa） 平均强度R（MPa） 偏差系数Cv（%） 95%概率值Rc0.95 5.9 繁昌县交通运输局 黄山市交通建设总公司 5%水稳配合比设计 …… 2011.3.1 规格型号 检测类别 送样日期 样品数量 报告日期 无侧限抗压强度 JTG E51-2009 室内 电子天平、压力机 标准干密度（g/cm3） 要求值 …… …… …… ≤20 …… 试验结果 4.5 3.2 3.87 11.1 3.16 2.3 备注 …… …… …… …… …… 共1页 第1页 ○150*150mm 委托 2011.2.28 …… 2011.3.12
结论及附注
依据JTJ O34-2000，来样所检指标符合标准要求，设计强度为3.0MPa
批准：
校核：
试验：
螺纹强度校核报告
螺纹强度校核报告1. 引言本文档为螺纹强度校核报告，主要对螺纹连接的强度进行校核和评估。
螺纹连接是一种常见的机械连接方式，广泛应用于各种机械设备和结构中。
螺纹连接的强度校核是确保连接的可靠性和安全性的重要环节。
2. 螺纹连接的工作原理螺纹连接是通过螺纹的互相嵌合来实现固定或联接的目的。
螺纹连接的工作原理是利用螺旋面的摩擦力和预紧力来增强连接的强度。
在承受外部载荷时，螺纹连接可以通过摩擦力和预紧力来抵抗力矩和拉力的作用，从而保证连接的稳定性和可靠性。
3. 螺纹强度校核的基本原理螺纹强度校核主要基于以下几个因素进行评估：3.1 材料强度螺纹连接中的材料强度是评估螺纹强度的重要参数。
常见的标准螺纹材料包括碳钢、不锈钢等。
在螺纹强度校核中，需要确定螺纹材料的屈服强度、抗拉强度等力学性能参数。
3.2 螺纹尺寸和参数螺纹连接中的螺纹尺寸和参数对螺纹强度的评估有重要影响。
常见的螺纹参数包括螺距、螺纹角等。
在校核中，需要对螺纹的尺寸进行测量和计算，并验证其是否符合强度要求。
3.3 螺纹接触面积螺纹连接中的接触面积是影响螺纹强度的重要因素。
接触面积越大，螺纹连接的强度越高。
在螺纹强度校核中，需要对螺纹接触面积进行计算，并与要求进行比较。
3.4 预紧力螺纹连接中的预紧力是保证连接稳定性和可靠性的关键因素。
预紧力越大，螺纹连接的强度越高。
在螺纹强度校核中，需要计算和评估预紧力的大小，并确保其满足要求。
4. 螺纹强度校核的具体方法螺纹强度校核的具体方法包括以下几个步骤：4.1 确定螺纹材料和强度参数首先，根据螺纹连接实际使用的材料，确定螺纹材料的强度参数，如屈服强度和抗拉强度等。
4.2 计算螺纹接触面积其次，根据螺纹尺寸和参数，计算螺纹接触面积。
螺纹接触面积的计算可以通过几何计算或有限元分析等方法进行。
4.3 确定预紧力然后，根据实际情况确定预紧力。
预紧力的大小可以通过工程经验、理论计算或试验测量等方法得出。
4.4 确定螺纹强度指标接下来，根据螺纹连接的具体要求，确定螺纹强度的评估指标。
砼试件强度检验报告
砼试件强度检验报告
一、引言
砼是建筑施工中常用的材料之一，其强度是评价砼质量的重要指标之一、本次试件强度检验旨在评估该批砼的力学性能和质量水平，为施工工程提供参考和保证。
二、试件制备
1. 试件类型：本次试件制备了10根直径为150mm、长度为300mm的圆柱形砼试件。
2.材料配比：采用水泥、砂子、骨料和适量的水按照工程配比进行搅拌制备。
3.模具制备：使用标准的六面体模具进行试件制备，确保试件尺寸准确。
4.浇筑过程：将配料混合均匀后，采用震动台进行浇筑，确保砼充分密实。
三、试验方法
1.试验设备：采用电子万能试验机进行试件强度检验。
2.试验类型：采用压力试验法，按照国家标准要求进行试验。
3.试验环境：试验室温度为20℃±2℃，相对湿度为60%±5%。
4.试验过程：将试件放置在试验机上，施加加载直到试件破坏，记录其破坏荷载。
四、试验结果
本次试件制备了10根试件，测得各试件的破坏荷载如下：
试件编号破坏荷载（N）
五、数据分析与讨论
六、结论
根据试验结果分析，本次制备的砼试件符合C30的强度等级要求。
该批砼在压力下具有较好的抗压性能，适合用于构建高强度的建筑结构。
然而，由于试验数据较少，应注意该结论的局限性。
七、建议
为了进一步提高试验结果的准确性和可靠性，应在今后的砼试件强度检验中采取以下措施：
1.增加试件数量，增加试验数据；
2.加强试件的制备过程，确保试件尺寸准确；
3.严格控制砼配料和浇筑过程，确保砼质量稳定；
4.根据实际需要，可以进行其他力学性能的评定，如抗折、抗拉等试验。
砼强度检验报告模板
砼强度检验报告模板1. 引言砼强度检验报告是对现浇混凝土的强度进行测试和分析的记录。
本报告旨在详细描述砼样本的测试方法、测试结果和分析结论，以便评估砼的质量和强度是否满足设计要求。
2. 砼样本信息砼样本信息如下表所示：编号采样位置龄期（天）尺寸（mm）试件配比- - - - -1 柱1 7 150x150x150 C302 柱2 7 150x150x150 C303 梁1 28 100x100x400 C404 梁2 28 100x100x400 C403. 检验方法3.1 采样从施工现场随机选取代表性的砼样本，并确保采样时不滞留时间过长，以避免砼的水灰比发生改变。
3.2 制备试件根据要求，制备标准尺寸的砼试件。
在制备试件过程中，要注意砼的坍落度、浇筑温度和湿度等因素，以确保试件的一致性和可比性。
3.3 试件养护试件在制备后应立即养护。
养护条件包括温度和湿度，应符合相关标准要求，以确保砼在养护期间正常硬化和成熟。
3.4 试件强度测试在试件养护期满后，使用万能试验机对砼试件的强度进行测试。
测试方法包括压力试验、弯曲试验和抗拉试验等。
具体测试方法应遵循相关标准规范。
4. 测试结果根据上表中的砼样本信息，进行了强度测试，并得到如下测试结果：编号龄期（天）抗压强度（MPa）抗弯强度（MPa）抗拉强度（MPa）- - - - -1 7 25.3 4.8 7.22 7 26.1 4.6 7.43 28 45.2 8.6 13.24 28 44.5 8.4 12.85. 结果分析根据上表中的测试结果，可以得出以下结论：- 在龄期为7天时，砼的抗压强度在25.3～26.1 MPa之间，抗弯强度在4.6～4.8 MPa之间，抗拉强度在7.2～7.4 MPa之间。
- 在龄期为28天时，砼的抗压强度在44.5～45.2 MPa之间，抗弯强度在8.4～8.6 MPa之间，抗拉强度在12.8～13.2 MPa之间。
根据设计要求，砼的抗压强度应不低于C30，抗弯强度应不低于C40。
任务四 压力容器的强度计算及校核
项目一压力容器任务四压力容器的强度计算及校核容器按厚度可以分为薄壁容器和厚壁容器，通常根据容器外径Do与内径Di 的比值K来判断，K＞1.2为厚壁容器，K≤1.2为薄壁容器。
工程实际中的压力容器大多为薄壁容器。
为判断薄壁容器能否安全工作，需对压力容器各部分进行应力计算与强度校核。
一、圆筒体和球形壳体1.壁厚计算公式圆筒体计算壁厚：圆筒体设计壁厚：球形容器计算壁厚：球形容器设计壁厚：式中δ——圆筒计算厚度，mmδd——圆筒设计厚度，mmpc——计算压力，MPa。
pc=p+p液，当液柱静压力小于5%设计压力时，可忽略Di——圆筒的内直径，mm[σ]T——设计温度T下，圆筒体材料的许用应力，MPa（可查表）φ——焊接接头系数，φ≤1.0C2——腐蚀裕量，mm2.壁厚校核计算式在工程实际中有不少的情况需要进行校核性计算，如旧容器的重新启用、正在使用的容器改变操作条件等。
这时容器的材料及壁厚都是已知的，可由下式求设计温度下圆筒的最大允许工作压力[pw]。
式中δe——圆筒的有效厚度，mm设计温度下圆筒的计算应力σT：σT值应小于或等于[σ]Tφ。
设计温度下球壳的最大允许工作压力[pw]：设计温度下球壳计算应力σT：σT值应小于或等于[σ]Tφ。
二、封头的强度计算1.封头结构封头是压力容器的重要组成部分，常用的有半球形封头、椭圆形封头、碟形封头、锥形封头和平封头（即平盖），如图1-4所示。
工程上应用较多的是椭圆形封头、半球形封头和碟形封头，最常用的是标准椭圆形封头。
以下只介绍椭圆形封头的计算，其他形式封头的计算可查阅GB150—2011。
图1-4 封头的结构型式2.椭圆形封头计算椭圆形封头由半个椭球面和高为h的直边部分所组成，如图1-5所示。
直边h的大小根据封头直径和厚度不同有25mm、40mm、50mm三种，直边h的取值可查表1-7。
表1-7 椭圆形封头材料、厚度和直边高度的对应关系单位：mm图1-5 椭圆形封头椭圆形封头的长、短轴之比不同，封头的形状也不同，当其长短轴之比等于2时，称为标准椭圆形封头。
滑道测重系统强度校核
湖南省柘溪水电站滑道上游测重系统受力校核报告批准：审核：校核：计算：唐清平珠海市香资实业公司二OO一年十月滑道测重系统受力校核报告1 概述受香资公司的委托，对滑道上游侧测重传感器安装系统的有关组件结构（见«滑道侧测重传感器安装»）进行强度校核。
现将受力校核报告整理如下。
2 现承载系统有关参数斜架车牵引钢丝绳υ52㎜，钢丝绳横截面积1003.8㎜2，其许用拉力20.95t斜架车牵引加速度a=0.1m/s2承载系统（斜架车、承船车、船只、货物）最大载荷G=160t斜架车行走轮直径D=700㎜斜架车行走轮轴承平均直径d=205㎜坡度tgα=1/63 钢丝绳受力计算a）轨道坡度阻力W s=Gsinα=160×1/ 37 =26.3tb）斜架车滚动摩擦阻力W f=Gcosα(μd/D+2f/D)k0μ：轴承摩擦系数，取μ=0.05f：行走轮滚动摩擦系数，取f=1㎜，d、μ、f 的取值参考《柘溪水电站斜面升船机设计报告》k0：附加阻力系数，查表得k0=1.5W f=160×6/ 37 ×(0.05×205/700＋2×1/700) ×1.5=4.14tc）惯性阻力W p=ma= Gsinα×a=26.3×0.1=2.63tW= W s＋W f＋W p=26.3＋4.14＋2.63=33.07t考虑动滑轮的效率η=0.98，W′=W/η=33.07/0.98=33.74t钢丝绳所受最大牵引力F max= W′/2=16.87t=165350N4 11/2—12UNF螺栓强度校核11/2—12UNF螺栓查《螺纹标准与检验手册》表6-4其大径d=38.1㎜，小径d1=35.5㎜，牙距p=25.4/12=2.1㎜，拉伸压力面积A s=1020㎜（比较知其拉伸压力面积大于钢丝绳的横截面积）。
查《机械设计师手册》表1-4-15选用40Cr合金钢螺栓，其抗拉强度σb=750～1000MPa，屈服强度σ=650～900MPa，查表1-4-16螺栓的安全系数n=3.4～3。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
校核结果：符合，满足监控使用条件。
检验：日期：2019年05月21日
审核：日期：2019年05月21日
注：本校核不代替设计计算，不能免除设计者责任。
强度校核计算：
筒体：
根据实测最小厚度δ1=8.20mm、预期年腐蚀裕量C1=3.8/8=0.475mm，计算得出预期有效厚度δe =δ1-0.5×C1 =7.9625mm；根据GB150中计算公式有计算厚度δ2=(Pc×Di)/(2[σ]tφ-Pc)计算，得出δ2=(3.0×800)/(2×189×0.85-3.0)=7.55mm。
δ2＜δe，故满足使用要求。
封头：
根据实测最小厚度δ1=8.77mm、预期年腐蚀裕量C1=3.23/8=0.40375mm，计算得出预期有效厚度δe =δ1-0.5×C1 =8.569mm；根据GB150中计算公式有计算厚度δ2=(K×Pc×Di)/(2[σ]tφ-Pc)计算，得出δ2=(1.0×3.0×800)/(2×189×0.85-3.0)=7.55mm。
校核参数取值说明：
1.监控使用压力：取工作压力3.0Mpa；
2.材料许用应力：取GB150中《碳素钢和低合金钢钢板许用应力》表2数值189Mpa；
3.腐蚀裕量：按实际腐蚀速率结合检验周期计算得出；
4.焊接接头系数：焊接接头系数取0.85；
5.封头形状系数：取自GB150标准椭圆封头规定；
6.监控使用温度：取工作温度60℃。
强度校核报告
报告编号：MTJB-RD4-Q-19-0410-R
强度校核部位
筒体/封头
监控
使用压力
3.0Mpa
实测内径
800mm
实测最小壁厚
8.20mm/8.77mm
材料许用应力
189Mpa
腐蚀裕量
3.80mm/3.23mm
焊接接头系数0.Biblioteka 5封头形状系数1.0
允许/监控
使用温度
60℃
校核选用标准
GB150-1998
