CAD中级考证考评员培训讲课教案
2024版AUTOCAD考证培训教案
教案•课程介绍与目标•基础操作与绘图技能•高级功能掌握与运用•三维建模与渲染技术探讨目录•图纸输出与打印设置指导•考试模拟题解析与备考建议课程介绍与目标AUTOCAD软件简介AUTOCAD是一款广泛应用于土木建筑、装饰装潢、工业制图、工程制图、电子工业、服装加工等多领域的专业性绘图软件。
它具有强大的二维和三维绘图功能，支持多种硬件设备，并且拥有丰富的接口和插件，可以与其他软件进行数据交换。
AUTOCAD以其高效、精确和灵活的绘图功能，成为工程设计领域不可或缺的工具之一。
考证培训目的与意义123二维绘图基础操作三维建模综合应用数据分析与管理课程内容及安排基础操作与绘图技能界面认识及基本操作AUTOCAD界面组成文件基本操作视图控制坐标系与坐标输入方法绘图工具使用技巧01020304直线与多段线绘制圆与圆弧绘制矩形与多边形绘制点与样条曲线绘制选择对象方法删除与恢复对象使用删除命令删除对象，使用撤销命令恢复误删移动与旋转对象缩放与镜像对象修剪与延伸对象倒角与圆角处理编辑命令应用实例高级功能掌握与运用图层管理与属性设置方法图层创建与命名规范01图层属性设置02图层状态控制03文字样式设置文字注释技巧尺寸标注原则与规范尺寸标注工具使用文字注释及尺寸标注规范块操作和外部参照引入块的创建与编辑块的属性定义与修改外部参照的引入与管理三维建模与渲染技术探讨三维坐标系建立及视图调整三维坐标系建立01视图调整02坐标输入与动态输入03创建过程演示通过演示，展示如何使用AutoCAD 的工具栏和命令行来创建基本三维实体。
包括选择实体类型、指定位置和尺寸等步骤。
基本三维实体类型AutoCAD 支持多种基本三维实体类型，如长方体、圆柱体、圆锥体、球体等。
这些实体可以作为复杂模型的基础。
实体编辑与修改介绍如何使用AutoCAD 的编辑工具对三维实体进行修改，如移动、旋转、缩放、镜像等。
这些操作可以帮助用户调整模型以满足设计要求。
AUTOCAD考证培训教案
AUTOCAD考证培训教案考证培训教程主讲教师：教程制作：AutoCAD的应用及进展CAD是COMPUTER AIDED DESIGN的缩写，即运算机辅助设计。
CAD技术产生于二十世纪50年代后期发达国家的航空和军事工业中，随着运算机软硬件技术和运算机图形学技术的进展，CAD的应用迅速得到普及，其技术应用已迅速从军事工业向民用工业扩展，由大型企业向中小企业推广，由高技术领域向日用家电，轻工产品的设计和制造中普及。
CAD是一个包括范畴专门广的概念，概括来说，CAD的设计对象有两大类，一类是机械、电气、电子、轻工和纺织产品；另一类是工程设计产品，即工程建筑，国外简称AEC。
而现在，CAD技术的应用范畴已延伸到艺术、电影、动画、广告和娱乐等领域。
CAD在机械制造行业的应用最早，也最为广泛。
采纳CAD技术进行产品设计不但能够使设计人员"甩掉图板"，更新传统的设计思想，实现设计自动化，降低产品的成本，缩短产品的开发周期，提高劳动生产率。
运算机辅助建筑设计是CAD在建筑方面的应用，常称为CAAD，随着CAAD软件从最初的二维通用绘图软件进展到现在的三维建筑模型软件，CAAD技术已开始被广为采纳，这不但能够提高设计质量，缩短工程周期，还能够节约2%至5%的建设投资，我国每年的差不多建设投资几千亿之多，采纳CAD技术，能够大大提高投资效益。
CAD技术还被用于轻纺及服装行业中。
往常我国纺织品及服装的花样设计，图案的和谐，色彩的变化，图案的分色，描稿及配色等由人工完成，速度慢、效率低，而目前国际上要求的市场是批量小、花色多、质量高。
CAD在电影、动画、广告、娱乐的运用：现在常用的版本有CAD2000、CAD2001、CAD2002、CAD2003、CAD2004、CAD2005、CAD2006、CAD2007等。
第1章AutoCAD入门知识课时： 12 学时讲授： 6 学时练习： 6 学时授课内容：1．1 AutoCAD 2000的运行环境1．1．1 操作系统：Windows 9X 2000或Windows NT 3.51/4.0。
CAD中级考证考评员培训讲课教案
计算机辅助设计机械类中级绘图员典型样题讲解与评分标准介绍一、命题的指导思想和有关国家标准考级试题命题的主要指导思想是：紧密结合专业要求，重视绘图的基础知识，重视在绘图中的图形思维想象能力，重视应用绘图软件的能力，重视标准化和规范化。
因此，试卷的命题主要依以下有关国家制图标准为依据：（1）《中华人民共和国国家标准——机械制图》 2004版（2）《机械工程CAD制图规则（GB/T 14665-1998）》《机械工程CAD制图规则（GB/T 14665-1998）》这个标准具体规定了如何结合计算机绘图去具体执行国家标准。
如果这个规则没有有关的规定，那么，就要找其他的技术制图标准，再找其他的机械通用的标准。
参考资料：《考试指南》（机械类刘林主编）二、考试流程：（暂不使用考试系统）考生在计算机上下载并解压由考评员指定的考试文件（分A、B卷）→试题共有6题，依次打开A1.dwg ~ A6.dwg（或B1.dwg ~ B6.dwg）6个图形文件→按题目要求在打开的图形文件上作图→以原图形文件名保存作图结果（如打开的是“A1.dwg”图形文件，则仍是以“A1.dwg”文件名保存）→考试结束后，分试室将所有考生的作图结果收集，并刻录在光盘上。
然后把光盘上交省鉴定中心→计算机自动评卷系统自动评判考生试卷→输出各考生的考试成绩。
注意问题：1．准考证为单号或双号的考生，必须按纸面试卷指定下载A卷或B卷；2．作图结果存盘的文件名不能更改；3．作图结果存盘的路径不能弄错。
以准考证为“12345678”和“A1.dwg”图形文件为例：正确存放位置：12345678\ A1.dwg、12345678\ A2.dwg、……错误存放位置：12345678\12345678\ A1.dwg、12345678\ 张三\ A2.dwg、……三、计算机自动评卷系统评分原则：原则上，分数按该题所需画图元进行分配。
例如，该视图含有10个图元，而该题占10分，则每个图元占1分。
(完整版)CAD中级考证考评员培训讲稿(2013)
计算机辅助设计机械类中、高级画图员考级有关事项说明内容：一、考级的模式和题型二、有关制图国家标准的规定三、模拟试题解析四、评分标准介绍五、其余一、考级的模式和题型1．考级的模式试卷分 A、B 卷，分别发放给单、双号考生。
所有题目均由考生在计算机上经过绘图软件实质操作独立完成。
2．题型中级考级试卷共有 6 道题，各题有不一样的核查内容，如表1-1所示：表 1-1中级试卷的构成题号题型配分内容题 1基本设置8图层、线型比率、图幅、文字款式的设置，绘制标题栏等题 2几何作图10正确抄画平面几何图形（包含圆弧连接、斜度、锥度的画法等）题 3求第 3 个投影10依据已知的 2 个视图投影求出第 3 个投影题 4把已知视图改画成指10主若是核查全剖视图、半剖视图和局部定的剖视图剖视图的画法题 5抄画零件图50按标准设置尺寸注明款式，注明指定图形的尺寸，使用带属性的图形块注明表面粗糙度代号等题 6由装置图拆画零件图12拆画出指定零件的视图，并注明尺寸3．下载答卷文件的基本操作：（高级与中级的操作基本一致）（1）考生须在考评员指定的开放的硬盘（如 E：）下建立一个考生文件夹，文件夹名字以自己准考证后 8 位阿拉伯字来命名。
比方：准考证号码为：651212345678操作步骤：我的电脑→ 双击开放硬盘E：\→ 按右键出快捷菜单→新建→ 文件夹→ 弹出新建文件夹图标，输入准考证号码：图1-1 12345678 →图标外点击确认。
（2）考生在考评员指定的目录，查找“中级画图员试卷A（或 B）.exe ”图标（见图 1-1 ），双击此文件，弹出图1-2 对话框，输入试卷给出的密码后，弹出图1-3 对话框，将文件解压到“ 12345678”文件夹，输入时一定注意字母的大小写不可以错。
图 1-2图 1-33．此时考生的“ 12345678”文件夹中已有“ 考试图形文件 A（或 B）” 子文件夹，里面有该试卷共 6 题，把 A1～ A6考试文件复制到“ 12345678”文件夹中，而后挨次打开相应的 6 个图形文件，按题目要求在其上作图，完成后依旧以本来图形文件名保存作注意：中级考试假如是采纳 AUTOCAD 2006或 AUTOCAD 2008版本进行核查的学员，为满足机器自动改卷的要求，要把图形文件（答案）保存为AUTOCAD 2004版本格式。
建筑CAD中级实训与考证教学大纲
《建筑CAD中级实训与考证》教学大纲第一部分大纲说明1、课程的性质和内容Auto CAD是建筑装饰专业非常重要的专业基础训练课之一。
Auto CAD是目前使用最广泛的绘图软件，通过对Auto CAD的功能和使用方法的学习，初步培养学生掌握运用Auto CAD绘制图纸的能力，为将来能熟练运用Auto CAD快速地而准确地绘制图纸打下坚实的基础。
全书共分20章：第1、2章介绍了AutoCAD 2007的基础知识、界面操作等等。
第3章介绍了AutoCAD 2007的坐标系和控制坐标值等。
第4、5章介绍了基本平面图的绘制和编辑。
第6、7章介绍了精确绘制图形和使用辅助功能绘图。
第8章介绍了图形的分层管理。
第9章介绍了图块的定义和使用。
第10章介绍了使用图案填充。
第11章介绍了尺寸的标注。
第12章介绍了文本标注。
第13章介绍了图形的输出与打印。
第14章介绍了等轴测绘图。
第15章介绍了三维绘图的基础知识。
第16章介绍了三维曲面的绘制。
第17、18 章介绍了三维实体的绘制与编辑。
第19章介绍了三维图形的渲染。
第20章运用实例。
2、课程的任务和要求本课程的任务是：使学生了解、掌握AutoCAD 2007的常用命令和方法，书中每一章都是通过实例来说明在工程中常用命令、方法与技巧，可以让学生在制作效果图时有更深刻的理解。
本课程的基本要求：通过本课程的理论与实操教学，使学生掌握AutoCAD 2007中三维建模、简单的效果图制作及高级渲染。
3、教学中应注意的问题教学中体现职业教育的特点，将理论知识和实际操作紧密结合起来，讲请基本概念，突出应用，使学生能够在实践中灵活运用所学到的知识，从而更好地理解和掌握基础理论知识。
第二部分学时分配表-10 -第三部分教学要求、内容及知识要点第一章AutoCAD 2007快速入门教学要求：1、掌握：安装与卸载AutoCAD 2007。
2、理解：AutoCAD 2007对计算机系统的要求。
CAD中级教案

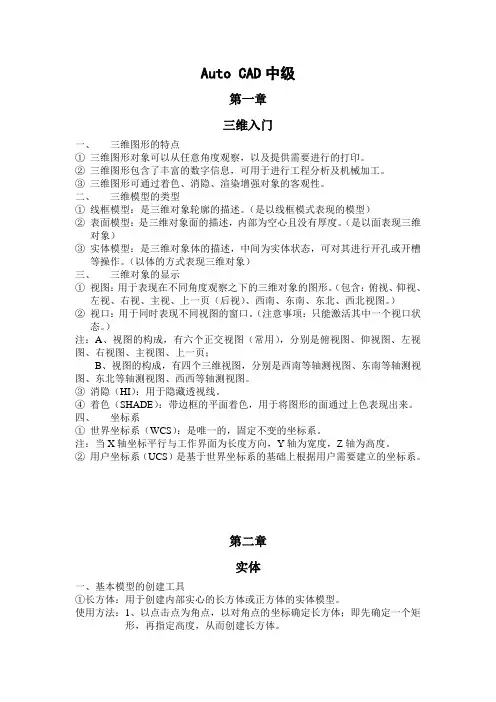

Auto CAD中级第一章三维入门一、三维图形的特点①三维图形对象可以从任意角度观察，以及提供需要进行的打印。
②三维图形包含了丰富的数字信息，可用于进行工程分析及机械加工。
③三维图形可通过着色、消隐、渲染增强对象的客观性。
二、三维模型的类型①线框模型：是三维对象轮廓的描述。
（是以线框模式表现的模型）②表面模型：是三维对象面的描述，内部为空心且没有厚度。
（是以面表现三维对象）③实体模型：是三维对象体的描述，中间为实体状态，可对其进行开孔或开槽等操作。
（以体的方式表现三维对象）三、三维对象的显示①视图：用于表现在不同角度观察之下的三维对象的图形。
（包含：俯视、仰视、左视、右视、主视、上一页（后视）、西南、东南、东北、西北视图。
）②视口：用于同时表现不同视图的窗口。
（注意事项：只能激活其中一个视口状态。
）注：A、视图的构成，有六个正交视图（常用），分别是俯视图、仰视图、左视图、右视图、主视图、上一页；B、视图的构成，有四个三维视图，分别是西南等轴测视图、东南等轴测视图、东北等轴测视图、西西等轴测视图。
③消隐（HI）：用于隐藏透视线。
④着色（SHADE）：带边框的平面着色，用于将图形的面通过上色表现出来。
四、坐标系①世界坐标系（WCS）：是唯一的，固定不变的坐标系。
注：当X轴坐标平行与工作界面为长度方向，Y轴为宽度，Z轴为高度。
②用户坐标系（UCS）是基于世界坐标系的基础上根据用户需要建立的坐标系。
第二章实体一、基本模型的创建工具①长方体：用于创建内部实心的长方体或正方体的实体模型。
使用方法：1、以点击点为角点，以对角点的坐标确定长方体；即先确定一个矩形，再指定高度，从而创建长方体。
2、以点击点为角点，以长宽高的三个具体长度确定长方体。
3、以点击点为中心位置（C），再通过输入长、宽、高三个具体数值来确定长方体。
②球体：通过Isolines命令控制实体的线宽密度。
③圆柱体：确定一个圆形截面，在确定高度，绘制出圆柱。
中级计算机辅助绘图员(建筑类)技能课件
• 2.《总图制图标准》（GB/T50103—2001） • 3.《建筑制图标准》（GB/T50104—2001） • 4.《建筑结构制图标准》（GB/T50105—2001） • 5.《给水排水制图标准》（GB/T50106—2001） • 6.《暖通空调制图标准》（GB/T50114—2001）
充等）、尺寸、复杂文本等的生成及编辑能力； • 具有绘制建筑施工图，包括平面图、立面图、剖面图和详
图的能力； • 具有图形的输出及相关设备的使用能力。
5
4.鉴定内容
• （1）文本操作； • （2）绘图环境的设置； • （3）绘图工具的使用； • （4）绘制、编辑二维图形； • （5）标注尺寸。
4.求作投影图
• 考查考生识读投影图的能力。 • 要求考生能运用形体分析法和线面分析法
的原理，通过形体的两个投影，正确地想 象形体的三维形状，进而求出形体的第三 个投影。 • 在绘制形体的第三个投影时，要注意“长对 正、宽相等、高平齐”。
16
• 求作投影图样题
• 取出”XX题.dwg”图形文件；绘画其中XX图，按图示尺寸及比例绘出其两面投影，并求出第三条投 影，不标注尺寸；绘画完成后存盘，以原文件名保存。
中级计算机辅助绘图员（建筑 类）技能鉴定
1
一、鉴定标准
• 1.工作技能 • 2.知识要求 • 3.技能要求 • 4.鉴定内容
2
1.工作技能
• 计算机辅助设计绘图员（中级）的专项技 能水平达到中级技术工人等级。其工作技 能是：利用计算机辅助设计与绘图软件如 AUTOCAD及其相关设备以交互方式独立、 熟练地绘制房屋建筑工程的二维工程图。
13
中级职称计算机CAD培训资料
3.作一圆分别相切于AB和AC,且半径为20。
4.用文本命令完成如图所示的文字，文本字高为8个单位。
5.将完成的图形存入考生自己的子目录，名称为Tcad2-4.dwgo
匚_玉本图形的麵
切线与半饪
2.以点(100, 150)为中心，作一个内径为20,外径为40的 圆环。
3.在该圆坏的四个四分点上作四个相同大小的圆环，外边四个 圆环均以一个四分点与内圆环上的四分点相重叠，排列如下图。
4.用文本命令完成如图所示的文字，文本字高为10个单位。
5•将完成的图形存入考生自己的子日录，名称为Tcad2-14.dwgo
图护务慾
2.19
1.在CAD环境下将C:\CADTK中的文件Scad02.dwg拷入考生 自己的子目录，并以该文件作原型图或打开该文件，再完成后面的 工作。
2.按样图画一边长为80的正方形，以正方形的中点为圆心，画 该正方形的外接圆。
3.完成一个内切于圆的正五边形，且正五边形的底边与正方形 的底边平行。
2.以点(100, 160)为圆心，作半径为70的圆。
3.在该圆中作岀四个呈环形均匀排列的小圆，小圆半径为15,小圆圆心到大圆弧线的最短距离为25(如下图)。
4.用文本命令完成如图所示的文字，文本字高为10个单位。
5.将完成的图形存入考生自己的子目录，名称为Tcad2-9.dwg0
2.10
1.在CAD环境下将C:\CADTK中的文件Scad02.dwg拷入考生 自己的子目录，并以该文件作原型图或打开该文件，再完成后面的 工作。
考试口期mm\dd\yy
2.2
1.在CAD坏境下将C:\CADTK中的文件ScadO2.dwg拷入考生 自己的子目录，并以该文件作原型图或打开该文件，再完成后面的 工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

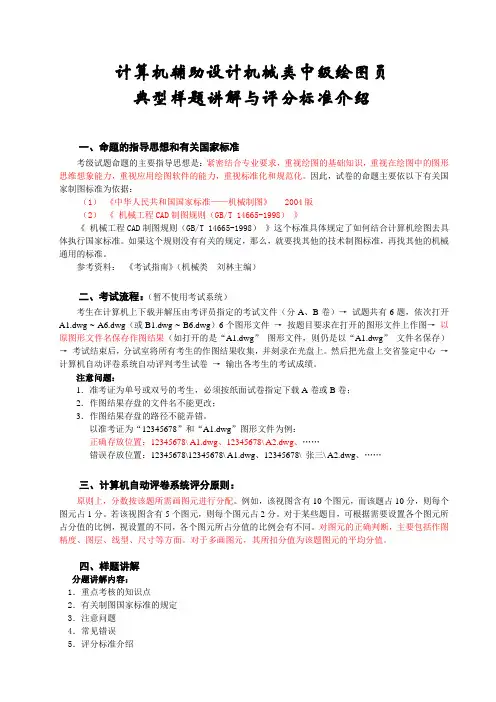

计算机辅助设计机械类中级绘图员典型样题讲解与评分标准介绍一、命题的指导思想和有关国家标准考级试题命题的主要指导思想是：紧密结合专业要求，重视绘图的基础知识，重视在绘图中的图形思维想象能力，重视应用绘图软件的能力，重视标准化和规范化。
因此，试卷的命题主要依以下有关国家制图标准为依据：（1）《中华人民共和国国家标准——机械制图》2004 版（2）《机械工程CAD制图规则（GB/T 14665-1998 ）》《机械工程CAD制图规则（GB/T 14665-1998 ）》这个标准具体规定了如何结合计算机绘图去具体执行国家标准。
如果这个规则没有有关的规定，那么，就要找其他的技术制图标准，再找其他的机械通用的标准。
参考资料：《考试指南》（机械类刘林主编）二、考试流程：（暂不使用考试系统）考生在计算机上下载并解压由考评员指定的考试文件（分A、B卷）T试题共有6题，依次打开A1.dwg ~ A6.dwg （或B1.dwg ~ B6.dwg ）6个图形文件T按题目要求在打开的图形文件上作图T以原图形文件名保存作图结果（如打开的是“ A1.dwg” 图形文件，则仍是以“ A1.dwg” 文件名保存）t 考试结束后，分试室将所有考生的作图结果收集，并刻录在光盘上。
然后把光盘上交省鉴定中心t 计算机自动评卷系统自动评判考生试卷t 输出各考生的考试成绩。
注意问题：1 ．准考证为单号或双号的考生，必须按纸面试卷指定下载 A 卷或B 卷；2．作图结果存盘的文件名不能更改；3．作图结果存盘的路径不能弄错。
以准考证为“ 12345678 ”和“ A1.dwg ”图形文件为例：正确存放位置：12345678' A1.dwg、12345678' A2.dwg、……错误存放位置：12345678\12345678\ A1.dwg、12345678' 张三\ A2.dwg、……三、计算机自动评卷系统评分原则：原则上，分数按该题所需画图元进行分配。
例如，该视图含有10个图元，而该题占10 分，则每个图元占1 分。
若该视图含有5个图元，则每个图元占2分。
对于某些题目，可根据需要设置各个图元所占分值的比例，视设置的不同，各个图元所占分值的比例会有不同。
对图元的正确判断，主要包括作图精度、图层、线型、尺寸等方面。
对于多画图元，其所扣分值为该题图元的平均分值。
四、样题讲解分题讲解内容：1 ．重点考核的知识点2．有关制图国家标准的规定3．注意问题4．常见错误5．评分标准介绍第一题（Al.dwg）:基本设置（8分）（一）重点考核的知识点一一根据CAD制图标准和国家机械制图标准，应用绘图软件进行绘图的基本设置，包括：1. 设置图幅、图层、线型、线型比例、颜色；2. 绘制图框、标题栏；3. 设置字样、注写文字等（二）有关制图国家标准的规定一一1 •图线（图层设置一一图层名、颜色、线型）（1）图线的规定《GB/T 4457.4 —2002机械制图图样画法图线》规定图线线宽共有7组，优先采用0.5组和0.7 组。
按CAD标准（《机械工程CAD制图规则GB/T 14665-1998》）规定的图线线宽共有5组，优先采用第4组。
实际上工程图纸以及课本多采用第5组。
第5组，即：粗实线0.5mm细实线0.25mm （含点画线、双点画线、虚线、波浪线、尺寸标注和文字）第4组，即：粗实线0.7mm细实线0.35mm （含点画线、双点画线、虚线、波浪线、尺寸标注和文字）考试用0.5组。
国家标准又规定：机械图样中采用粗细两种线宽，它们的宽度比率为 2 : 1。
（2）图线的颜色《机械工程CAD制图规则GB/T 14665-1998 》——4.5图线（3）图层标识号（图层名）《机械工程CAD制图规则GB/T 14665-1998 》—— 8图样中各种线型在计算机中的分层2 •线型比例《机械工程CAD制图规则GB/T 14665-1998 》——4.2图线的结构作图时：（1）设定线型比例全局比例因子：0.4当前对象缩放比例：1（2）点画线伸出轮廓线的长度=4mm3 .图框格式尺寸（GB/T 14689-1993 ）统一采用留装订边的图框格式（《考试指南》P16图1-3 ）4. 字体《机械工程CAD制图规则GB/T 14665-1998 》——5.字体汉字采用正体数字、字母采用斜体选择字体文件名"Standard ” （可自定，见图1））数字、字母字体" gbeitc.shx ”；汉字字体"gbcbig.shx ”数字、字母字高3.5mm 标题栏汉字字高5mm（三）注意问题1. 图层的设置，包括图层名、颜色、线型不可设置错误；2 .标题栏的内容：姓名、性别、身份证号码、准考证号码等要填写完整；3 .图框、标题栏要画得准确；4.画线和填写文字的图层不可用错。
图1（四）常见错误（参考综合分析）例：A1 画线和填写文字用错图层不填完整标题栏内容图框尺寸错误不设线型比例（五）评分标准（参考评分细则）第二题（A2.dwg）：用比例1 : 1作出下图，不标注尺寸。
（10分）（一）重点考核的知识点—考查基本绘图能力，包括：1 •对圆弧连接中的已知线段、中间线段和连接线段的分析；2 •运用绘图软件中的绘图命令、编辑命令和目标捕捉、跟踪等工具，准确地定位圆弧与圆弧、圆弧与直线的切点。
（二）注意问题一一1 .常用画圆角命令（FILLET）、圆命令（CIRCLE的“相切、相切、半径（T）”项进行圆弧连接；2. 运用目标捕捉的方式准确获取切点；3. 注意修整图线，点画线伸出轮廓线外4mm（三）常见错误（参考综合分析）例：A2 画线用错图层多标尺寸切点欠准中心线伸出过长（四）评分标准（参考评分细则）第三题（A3.dwg）:根据已知立体的2个投影作出它的第3个投影。
（10分）（一）重点考核的知识点一一识读投影图的能力，包括：1. 掌握三视图的投影关系：“长对正、宽相等、高平齐”；2. 能运用形体分析法和线面分析法的原理，想象形体的三维形影。
状，并正确地求出形体的第三个投（二）注意问题一一1. 求出的第三个投影必须符合投影的“三等”规律。
2 •使用类似形投影的基本知识：平面切平面立体，它的交线是n 边形的话，除了积聚性的投影外，其他的投影都是n 边形。
平行边的投影仍然平行。
3•截交线、相贯线画法。
（三） 常见错误（参考综合分析） 例：A3画线用错图层 图形欠准（四） 评分标准（参考评分细则）第四题（A4.dwg ）:求作指定的剖视图。
（10分）（一） 重点考核的知识点 —— 对视图、剖视概念的理解与掌握，包括：1 •按要求将形体的视图改画成全剖视图、半剖视图、局部剖视图。
2 •运用绘图软件中的样条曲线命令绘制波浪线，运用图案填充命令绘制剖面线。
（二） 注意问题 一一1 •选择图案名称为“ ANSI31”，填充角度根据需要设为“ 0”或“ 90”，填充比例为“1.2 ”（剖 面线间隔比例要调试好，不一定是1.2，见图2）。
2%隹耀対象电J 挑陽汕酣（R ）厂越月①r 不芜坯血1〔二妙血二.图22. 剖面线是一个整体，若要修改，则删去重新填充，不要炸开后进行修改，否则扣分严重 3 •半个剖视图的位置，内部规定按以下原则配置：主视图中位于对称线右侧； 俯视图中位于对称线下方； 左视图中位于对称线右侧。
4 •个别考题要求先求出第 3个视图后再作剖视，见图 3a 。
5 •要删除不剖部分的虚线，见图3b 的左视图。
（三） 常见错误（参考综合分析） 例：A4图形欠准 剖面线用错图层中心线伸出过长（四） 评分标准（参考评分细则）作图辅助线不删除 中心线伸出过长怏iS |盲换|第五题（A5.dwg ）:抄画零件图（50分）（一） 重点考核的知识点一一对零件图的认识和掌握零件图的画法，要求考生具有综合的运用绘图软件绘制零件图的能力。
包括：1 •零件图的视图选择、各视图的表达内容。
2 •将表面粗糙度代号构造为带属性的图形块，并插入图形块。
3 •设置尺寸样式，并标注尺寸公差。
4 •螺纹结构的画法。
（二） 注意问题 一一1. 准确抄画指定的零件图形，在指定的图上标注尺寸；2.插入粗糙度代号时必须与轮廓线接触，不能插入或分离（用捕捉最近点功能插入）。
3 •螺纹结构的画法：（1）外、内螺纹的规定画法不穿通的螺纹孔结构，如图 4所示。
绘制不穿通的螺纹孔时，一般应将钻孔深度与螺纹部分的深 度分别画出，如图 5所示。
(a) (b)(2)简单运算，可以AUTOCA命令行进行：命令：(* 16 0.85) J13.6(3)注意钻头尖角画成120 ° ,不注尺寸。
4. 粗糙度代号《GB/T 131-93 机械制图表面粗糙度符号、代号及其注法》规定，粗糙度符号的尺寸根据线宽表A1V.藍G 50.71K4鼠耳£.5乱3■57101420D- 350-712工55?1014202&5)12142按标准GB/T 131-93，粗糙度代号的尺寸和画法，详见图6。
考试时，应将粗糙度代号及其等级数字一起定义成带属性的图形块，属性名为“RA',块名为“ RA'。
图6图线及字母仍然用图层02 (即宽度=0.25 )绘画。
5•尺寸样式(1 )尺寸标注的要素一个完整的尺寸一般由以下四要素组成：1) 尺寸界线2) 尺寸线3）尺寸文本（AO、A1号图纸的字高为5mm A2、A3、A4号图纸的字高为3.5mm）图54）箭头AutoCAD系统将尺寸界线、箭头、尺寸线、尺寸文本构成一个整体，以“块”的形式存储在图形文件中。
（4）设置尺寸标注样式尺寸标注样式，包括总体样式和子样式。
总体样式是适用于各类型尺寸共通部分的基础设置，子样式是针对某一特定尺寸类型（如角度尺寸、引线尺寸等）而设置的。
设置时，先设置总体样式，再设置子样式。
建立一个名称为“机械”的尺寸标注样式，并设定各参数：1）设置总体尺寸参数设置基线间距为“7”、超出尺寸线为“3”、起点偏移量为“0”、箭头大小为“3”、圆心标记为“1.5 ” /3.0，如图7所示。
图7设置文字高度为“ 3.5 ”、从尺寸线偏移为“ 1”、如图8所示。
、精度为"0.00 ”、角度标注为“度/分/秒”、精度为“ Od ”，如图9所示。
图92）设置机械图样尺寸标注的子样式设置了总体样式之后，由于还不能满足各种类型尺寸（如角度型、弓I 线型等）的标注要求，因此, 还要针对一些类型尺寸再设置相应的子样式。
① 设置角度型标注子样式，如图10所示。
图10② 设置引线型标注子样式，如图11所示。
3）尺寸公差标注尺寸公差是尺寸标注的一项内容，在图形上标注尺寸公差时，一般应以“块”的形式标注在图上, 不要把公称尺寸和上、下偏差分离标注。
