楼板面预留施工洞的处理方案一、编制依据：2、《建筑工程施工质量验收统一标准》(GB50300—2001)3、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2001)4、《建筑施工模板工程安全技术规范》JGJ162-20085、《钢筋焊接及验收规程》JGJ18—20126、《混凝土质量控制标准》（GB50164—92)7、《混凝土结构工程施工质量验收规范》（GB50204-2002）8、《混凝土外加剂应用技术规范》GB50119-20039、《预防混凝土结构工程碱集料反应规程》DBJ01-92-2005二、工程概况：现场存在管道预留洞、塔吊穿楼板预留洞、施工电梯穿楼板预留洞等后浇洞需在管道安装完成、设备拆除后进行封堵。
开洞类型主要分为楼板开洞、墙上开洞,由于各专业管道布置集中,塔吊、施工电梯穿楼板预留洞较大，为保证后浇洞施工质量，消除建筑水电的渗漏问题，特制订本方案。
三、施工准备1、材料及要求：所用材料的品种、规格应符合设计和规范的要求。
材料：标准钢管、顶撑、扣件、A14对拉螺杆、15厚胶合木模板、硬方木、E43焊条、水泥、商品混凝土（掺入相当于胶凝材料含量8%的高效HEA抗裂防水膨胀剂)2、主要机具：用具:斗车、木（铁）锤、钢錾子、直尺、铁抹子、铁丝、线锤、铁锹、空气压缩机、风炮机、焊机。
3、作业条件：管道施工已完成，经检查验收合格。
塔吊、施工电梯拆除完成。
为施工操作必须设有防护盖板，确保施工的操作安全。
4、劳动力准备由于本次封堵涉及楼号较多，洞口分部较广，涉及质量、安全等问题比较多，为了加强全面控制和管理，提早完成任务，进行现场的组织、协调管理工作,并保证施工质量、进度，施工现场按区域分工到责任人.劳动力安排30人以上，积极整合现场资源,合理安排工序，保证日工作效率，确保早日完工。
5、技术准备5.1、熟悉施工图纸，确定开洞区域,并做好现场标记;5.2、对施工班组做好技术交底，明确施工工艺，施工质量要求;5.3、重点做好洞口封堵灌浆料施工质量控制，确保外墙不漏水.四、穿楼板预留洞封堵操作工艺1、工艺流程：基层处理→钢筋处理→支模→洞口边处理→混凝土封堵→混凝土养护→模板拆除→板底打磨→表面清理→刷JS防水涂料2、基层处理：应在穿过楼板的管道安装牢固或塔吊、施工电梯拆除完成后,方可进行预留洞的封堵,楼层从下至上封堵.将洞口部位松散混凝土凿除,并剔凿成上大下小的坡口型，用水清洗干净，并保持二次浇筑部位湿润.3、钢筋处理：钢筋表面必须清理干净，无混凝土浆、砂浆及杂物粘牢，必要时还要除锈。
塔吊穿板预留洞施工方案
塔吊穿板预留洞施工方案
本工程为住宅小区地库，共设置5台塔吊。
由于塔吊需在底板施工前投入使用，因此塔身将穿越结构。
为保障结构可靠，制定了本专项施工方案。
针对塔吊基础穿底板施工，根据设计更改通知书，塔吊基础顶面标高调整为-8.300m。
底板结构施工时预埋留设止水钢板，待塔吊拆除后再采用高一个等级的微膨胀混凝土浇筑基础位置底板面。
底板钢筋正常穿过塔吊塔身，待塔吊拆除时，将钢筋按照50%接头率用氧气乙炔焊割断，保证相邻两根钢筋
接头距离大于1.3Ll，并进行混凝土浇筑。
针对塔吊塔身穿楼板施工，塔身每侧应与楼板有500mm
空隙，即预留孔洞的尺寸为塔身尺寸各加500mm。
塔吊穿楼
板部位做法与其穿筏板做法类似，但取消止水带及防水层的施工。
塔吊所处板块暂不拆除支撑，待开洞部位浇筑完成后同其支撑一起拆除。
塔吊穿楼板处板筋（最大直径Φ10）在塔吊机身边缘处向上弯起，待塔身取出后，两侧钢筋扳下后进行搭接
连接，搭接接头百分率为50%，板筋向上弯起预留长度经计算取定，以保证搭接长度满足规范要求。
塔吊部位楼板预留洞后浇施工方案
兖州锦绣家园A组团3#楼、5#楼塔吊基础施工方案XXXXX信息大厦塔吊部位预留洞后浇方案编制：审核：批准：2014年7月15日塔吊部位预留洞后浇方案现场塔吊穿楼板预留洞需在设备拆除后进行封堵，由于塔吊穿筏板和楼板预留洞较大，为保证后浇洞施工质量，特制订本方案。
一、基础筏板施工技术要求1、工艺流程：抽水、垃圾清理→洞口边处理→冲洗、排污水→钢筋处理→混凝土浇筑→混凝土养护。
2、先将基坑内的积水抽出，清理块状垃圾及建筑碎渣。
3、筏板周边的模板、方木等夹渣必须剔除干净。
兖州锦绣家园A组团3#楼、5#楼塔吊基础施工方案4、垃圾清理干净后冲洗基坑，用污水泵抽污水，反复冲洗排污，直至基坑内冲洗的水清澈为止。
5、钢筋处理：钢筋表面必须清理干净，用钢丝刷进行清理及除锈。
梁钢筋采用同型号钢筋进行搭接焊，钢筋规格数量符合设计要求，搭接长度考虑到接头率100%的问题研究决定单面焊不小于12d。
6、混凝土浇筑：钢筋安装完成后，浇筑比原筏板混凝土强度高一等级的C40P6膨胀混凝土进行浇筑。
6、混凝土养护：混凝土浇筑完成12h后，派专人及时跟进浇水养护，浇水次数以保证混凝土处于湿润状态为准，养护时间不少于7天。
二、楼板施工技术要求1、工艺流程：周边加固支顶→基层处理→钢筋处理→安装专业维修→支模→洞口边处理→混凝土封堵→混凝土养护→模板拆除。
2、周边加固支顶：主要针对断开的梁，在梁下部单独搭设3根冲天立杆，上部加设可调节顶丝加长度≥200mm的木方，与梁底顶紧。
冲天立杆间距不大于700mm。
立杆支顶点距施工缝边缘的距离≥300mm且≤1500mm。
2、基层处理：周边加固支顶完成后，方可进行洞口部位松散混凝土凿除，用水清洗干净，并保持二次浇筑部位湿润。
3、钢筋处理：钢筋表面必须清理干净，用钢丝刷进行清理及除锈。
梁钢筋采用同型号钢筋进行搭接焊，钢筋规格数量符合设计要求，搭接长度考虑到接头率100%的问题研究决定单面焊不小于12d。
塔吊预留洞口施工方案
泛华建设集团有限公司塔吊预留洞口施工方案A座等三项（北京怡展生物医药有限责任公司北京厂房建设项目）塔吊预留洞口施工方案编制人：审核人：审批人：一、现场情况A座厂房塔吊在一层5-7轴/F-G轴、顶板预留3.0m*3.5m的洞口，由于一层顶板5-7轴/F-G轴以上无结构板，故只有一个预留洞口。
二、塔吊预留洞模板施工1.本工程预留洞口部位模板采用独立支撑体系，不影响主体结构模板的安拆，顶板结构采用钢管支撑间距1000扣件式钢管支撑体系，设计间距模数为1000，所用15厚复合胶合板、宽度1220，在预留洞口后浇四周各有1220宽度模板伸入原已浇筑部位，可保证预留洞口后浇部位四周模板支撑拆除后有1220宽度钢筋砼受预留洞口后浇结构支撑体系支撑。
2．顶板预留洞口外侧混凝土浇筑后，预留洞处需采取防护措施进行保护，并且不能随意挪动。
一防止预留洞口的钢筋变形或受到破坏，二是避免预留洞口坠物伤人事件发生。
3．顶板预留洞口部位浇筑砼必须达到同条件试块强度100%后方可进行模板拆除，严禁未达到同条件试块强度拆除后再回顶。
4．预留洞口支模时，要注意预留洞口的模板与已浇筑砼底面接缝处粘接好海绵条，严禁漏浆。
5．后浇构件的留槎均留为直槎，在顶板的留槎部位使用木方根据钢筋间距锯口只设，以确保钢筋保护层的准确，在支设好的方木上铺设一层钢板网避免木方缝隙漏浆，木方背面用Φ16钢筋固定牢靠。
三、预留洞口的钢筋绑扎1、顶板预留洞口按后浇带施工处理，钢筋错开预留，预留钢筋在孔洞边缘范围内向上或向下弯起，以避开塔吊节，待塔吊拆除后钢筋采用搭接连接。
钢筋间距不变。
2、钢筋绑扎时后浇部位外的砼垫块及马凳应增加用量，确保钢筋网片高度和保护层厚度。
预留洞口部位内的马凳和垫块边也应加密放置。
四、预留洞口结构混凝土施工1、砼浇筑工艺流程原砼界面凿毛清理→钢筋除锈、调整绑扎→止水条安装→模板支护→报甲方监理验收→砼界面处理（在浇筑前刷素水泥浆一道，前面刷后面浇筑）→预留洞口砼施工→预留洞口砼养护2、待塔吊拆除后按由下层至上层的顺序浇筑。
塔吊施工洞施工方案
塔吊施工洞施工方案1、塔吊施工洞施工顺序施工缝装侧模→捣顶板（楼板）砼→拆模→拆塔吊→砼凿毛→装模→浇筑砼。
2、塔吊预留洞施工方法：塔吊安装位置详见塔吊安装方案，因无楼层结构图，故不能完全准确考虑塔吊机位，待图纸设计完全并中标后提供。
施工缝侧板模板安装同地下室顶板后浇带做法。
新浇砼比所在楼板砼强度提高一级。
塔吊预留洞在砼封浇前，在洞四周用钢管做防护栏杆。
栏杆内严禁行人及堆放杂物。
3、塔吊预留洞待塔吊拆除后重新装模浇筑施工。
4、浇筑后砼养护：塔吊预留洞砼浇筑后均浇水养护14 天，达到设计强度后拆模。
塔吊塔吊基础（高桩承台）设计简图本工程塔式起重机均需要在地下室范围安装。
我们计划采用高桩承台基础，将塔吊承台置于-1层楼板以上标高处，相应位置地下室顶板预留洞口。
为了保证塔吊尽早投入使用，我们计划在工程桩施工中同步打设塔吊基桩。
待工程降水后10天左右，即先行开挖塔吊基坑，立塔完毕后再进行正式基坑开挖。
塔吊技术参数：自由高度状态下塔吊自重800kN，塔吊最大倾覆力矩2600kN-m.承台技术参数：承台边长4000×4000㎜，厚度1400㎜，混凝土强度等级C35。
桩技术参数：桩直径600，桩中心距2800，混凝土强度等级C35。
桩悬臂部分高度8000㎜。
高桩承台采用钢格构柱形式工艺原理塔基灌注桩伸入槽底以下部分与土体结合获得桩侧摩阻力及桩端阻力，用以承担塔吊的自重以及倾覆力矩。
当前端的桩受到压力时，后端的桩则受到拉力。
随着塔吊的转动，桩的受力状态也相应的在受压与受拉之间转换。
灌注桩在槽底以上悬臂部分除起到对承台的支撑作用以外，还要抵抗塔吊转动时产生的水平扭矩，以及风荷载作用所产生的水平推力。
因此在桩之间加焊斜向钢支撑，使悬臂部分形成三角形几何不变的空间结构体系，来保证高桩承台的整体稳定性。
承台是高桩与塔身之间的转换层，它不仅将塔吊的自重、倾覆力矩、水平力、扭矩传递给灌注桩，它还起到连结桩身并对塔身起到锚固作用。
塔吊预留洞口施工方案
湖北高企达建设有限公司塔吊预留洞口施工方案永兴碧桂园一期总承包工程塔吊预留洞口施工方案编制人：审核人：审批人：湖北高企达建设有限公司2017年3月5日一、现场情况根据建筑特征和施工现场实际地理情况限制，3#楼塔吊在地下室底板、顶板预留2.6m*2.6m的洞口，由于地下室底板、顶板设计有防水要求，故预留时加设3厚止水钢板，300宽。
地下室底板面具塔吊基础面高差约70公分，高低差采用木模板，模板上开洞甩筋。
二、塔吊预留洞模板施工1.本工程基础筏板及车库顶板均设置了后浇构件，为了车库顶板结构支撑体系的安全，预留洞口部位模板采用独立支撑体系，不影响主体结构模板的安拆，顶板结构采用钢管支撑间距1000扣件式钢管支撑体系，设计间距模数为1000，所用15厚复合胶合板、宽度1220，在预留洞口后浇四周各有1220宽度模板伸入原已浇筑部位，可保证预留洞口后浇部位四周模板支撑拆除后有1220宽度钢筋砼受预留洞口后浇结构支撑体系支撑。
48立排钢管1500150015001500 15001 0 0 01 0 0 01 0 0 0 1 0 0 01 0 0 0预留洞口板面后浇示意图2．顶板预留洞口外侧混凝土浇筑后，预留洞处需采取防护措施进行保护，并且不能随意挪动。
一防止预留洞口的钢筋变形或受到破坏，二是避免预留洞口坠物伤人事件发生。
3．顶板预留洞口部位浇筑砼必须达到同条件试块强度100%后方可进行模板拆除，严禁未达到同条件试块强度拆除后再回顶。
4．预留洞口支模时，要注意预留洞口的模板与已浇筑砼底面接缝处粘接好海绵条，严禁漏浆。
5．后浇构件的留槎均留为直槎，在顶板的留槎部位使用木方根据钢筋间距锯口只设，以确保钢筋保护层的准确，在支设好的方木上铺设一层钢板网避免木方缝隙漏浆，木方背面用Φ16钢筋固定牢靠。
6．预留洞口部位的覆盖保护；在浇筑预留洞口外结构后，在预留洞口部位四周设置300㎜的砖砌挡土内外抹防水砂浆，底板导圆角用于拦截养护水及雨水。
楼板、墙体预留洞封堵施工方案
一、编制依据：1、《建筑施工安全检查标准》JGJ59-99)2、《建筑工程施工质量验收统一标准》(GB50300-2001)3、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)4、《建筑施工模板工程安全技术规范》JGJ162-20086、《混凝土质量控制标准》(GB50164-92)7、《混凝土结构工程施工质量验收规范》(GB50204-2002)8、《混凝土外加剂应用技术规范》GB50n9-2003二、工程概况：现场存在管道预留洞、槽钢预埋件洞、缺失连墙件后开洞、塔吊扶墙预留洞、施工电梯预留洞、泵管洞、放线孔等后浇洞需在管道安装完成、设备拆除后进行封堵。
开洞类型主要分为楼板开洞、墙上开洞，由于各专业管道布置集中，为保证后浇洞施工质量，消除建筑墙体及楼板的渗漏问题，特制订本方案。
三、施工准备1、材料及要求：所用材料的品种、规格应符合设计和规范的要求。
材料：标准钢管、顶撑、扣件、模板、硬方木、水泥、商品混凝土(抗裂防水膨胀剂)2、主要机具：用具：斗车、木(铁)锤、钢錾子、直尺、铁抹子、线锤、铁锹。
3、作业条件：各孔洞具备封堵条件时。
应及时封堵，以免对其他工序造成影响。
为施工操作必须设有防护盖板，确保施工的操作安全。
4、劳动力准备由于本次封堵涉及楼号较多，洞口分部较广，涉及质量、安全等问题比较多，为了加强全面控制和管理，提早完成任务，进行现场的组织、协调管理工作，并保证施工质量、进度，施工现场按区域分工到责任人。
劳动力安排专职固定人员，减少因人员流动，造成封堵质量瑕疵积极整合现场资源，合理安排工序，保证日工作效率，确保早日完工。
5、技术准备5.1、熟悉施工图纸，确定开洞区域，并做好现场标记；5.2、对施工班组做好技术交底，明确施工工艺，施工质量要求；5.3、重点做好洞口封堵灌浆料施工质量控制，确保外墙及楼板不漏水。
6、现场孔洞四、穿楼板预留洞封堵操作工艺1、工艺流程：基层垃圾清理一凿毛一植筋一二次清理一洞口处理一支模一混凝土封堵一混凝土养护（覆盖薄膜）一模板拆除一板底打磨一表面清理一刷JS防水涂料2、基层处理：应在穿过楼板的管道安装牢固、预埋件拆除后，方可进行预留洞的封堵，楼层从下至上封堵。
塔吊预留洞口施工方案

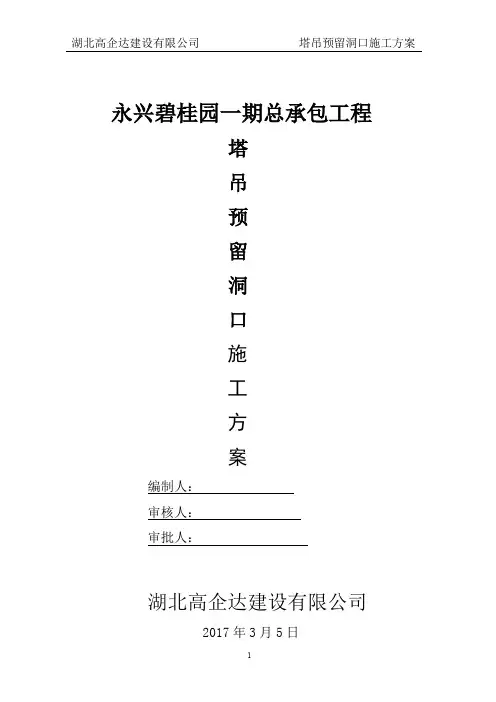

湖北高企达建设有限公司塔吊预留洞口施工方案永兴碧桂园一期总承包工程塔吊预留洞口施工方案编制人：审核人：审批人：高企达建设2017年3月5日一、现场情况根据建筑特征和施工现场实际地理情况限制，3#楼塔吊在地下室底板、顶板预留2.6m*2.6m的洞口，由于地下室底板、顶板设计有防水要求，故预留时加设3厚止水钢板，300宽。
地下室底板面具塔吊基础面高差约70公分，高低差采用木模板，模板上开洞甩筋。
二、塔吊预留洞模板施工1.本工程基础筏板及车库顶板均设置了后浇构件，为了车库顶板结构支撑体系的安全，预留洞口部位模板采用独立支撑体系，不影响主体结构模板的安拆，顶板结构采用钢管支撑间距1000扣件式钢管支撑体系，设计间距模数为1000，所用15厚复合胶合板、宽度1220，在预留洞口后浇四周各有1220宽度模板伸入原已浇筑部位，可保证预留洞口后浇部位四周模板支撑拆除后有1220宽度钢筋砼受预留洞口后浇结构支撑体系支撑。
预留洞口板面后浇示意图2．顶板预留洞口外侧混凝土浇筑后，预留洞处需采取防护措施进行保护，并且不能随意挪动。
一防止预留洞口的钢筋变形或受到破坏，二是避免预留洞口坠物伤人事件发生。
3．顶板预留洞口部位浇筑砼必须达到同条件试块强度100%后方可进行模板拆除，严禁未达到同条件试块强度拆除后再回顶。
4．预留洞口支模时，要注意预留洞口的模板与已浇筑砼底面接缝处粘接好海绵条，严禁漏浆。
5．后浇构件的留槎均留为直槎，在顶板的留槎部位使用木方根据钢筋间距锯口只设，以确保钢筋保护层的准确，在支设好的方木上铺设一层钢板网避免木方缝隙漏浆，木方背面用Φ16钢筋固定牢靠。
6．预留洞口部位的覆盖保护；在浇筑预留洞口外结构后，在预留洞口部位四周设置300㎜的砖砌挡土外抹防水砂浆，底板导圆角用于拦截养护水及雨水。
三、预留洞口的钢筋绑扎1、基础筏板及顶板预留洞口按后浇带施工处理，钢筋错开预留，预留钢筋在孔洞边缘围向上或向下弯起，以避开塔吊节，待塔吊拆除后钢筋采用焊接。
