德州科技职业学院机电系14级机电专业期末考试试题《电力电子技术》试卷一、选择（每题1。
5分，共60分）1、晶闸管内部有（）个PN结.A、1B、2C、3D、42、晶闸管在电路中的门极正向偏压（）越好.A、越大B、越小C、不变D、越稳定3、晶闸管的通态电流（额定电流）是用电流的( ）来表示的。
A、有效值B、最大值C、平均值D、瞬时值4、双向晶闸管是用于交流电路中的，其外部有（）个电极。
A、一个B、两个C、三个D、四个5、下列电力半导体器件电路符号中，表示IGBT器件电路符号的是（）6、比较而言，下列半导体器件中开关速度最快的是（）A、IGBTB、MOSFETC、GTRD、GTO7、比较而言,下列半导体器件中开关速度最慢的是( ) A、IGBT B、MOSFET C、GTR D、GTO8、比较而言，下列半导体器件中性能最好的是（）A、IGBTB、MOSFETC、GTRD、GTO9、比较而言，下列半导体器件中输入阻抗最大的的是( )A、IGBTB、MOSFETC、GTRD、GTO10、下列半导体器件中属于电流型控制器件的是( )A、IPMB、MOSFETC、IGBTD、GTO11、逆变电路输出频率较高时，电路中的开关元件应采用（）A、晶闸管B、单结晶体管C、电力晶体管D、绝缘栅双极型晶体管12、电力场效应管MOSFET适于在（）条件下工作A、直流B、低频C、中频D、高频13、要使绝缘栅双极型晶体管导通，应（）A、在栅极加正电压B、在集电极加正电压C、在栅极加负电压D、在集电极加负电压14、电力晶体管的开关频率（）电力场效应管A、稍高于B、低于C、远高于D、等于15、如晶闸管的正向阻断重复峰值电压为745V，反向重复峰值电压为825V，则该晶闸管的额定电压为（ )A、700VB、750VC、800VD、850V16、下列电力电子器件中，（）的驱动功率小，驱动电路简单A、普通晶闸管B、可关断晶闸管C、电力晶体管D、功率场效应晶体管17、二极管两端加上正向电压时（）A、一定导通B、超过死区电压才导通C、超过0.3V才导通D、超过0。
(完整版)湖南工业大学2010届电力电子学B卷考试参考答案及评分标准
湖南工业大学考试试卷纸系(院)课程名称班级姓名学号密封线《电力电子学》考试参考答案及评分标准（B 卷）适用专业年级: 电气工程07级考试时间100分钟一、简述AC-AC 和DC-DC 电力变换器定义及其工作过程 (每题10分，共10分) 1) AC/AC 变换器：可改变电压和频率，实现交流到交流的变换，一般叫做周期变换器。
(5分) 2) DC/DC 变换器：可改变幅值的大小，实现直流对直流的变换，一般叫做斩波器。
AC/DC 变换器：可改变电压和频率，实现从交流到直流的变换，一般叫做整流器。
(5分) 二、分别画出电力开关器件SCR 、GTR （BJT ）、IGBT 、MOSFET 的电路符号，说明哪些为相控型和全控型驱动器件？请按开关频率从高到低顺序排队。
(每题10分，共10分) 1) 电路符号(略) ，相控型器件为SCR ，其它的为全控型器件。
(5分) 2）开关频率从高到低顺序排队：MOSFET 、IGBT 、GTR （BJT ）、SCR 。
(5分) 三、PWM 和SPWM 中英文全称是什么？SPWM 驱动器内部的三角波（或锯齿波）电路的作用是什么，其频率是固定的吗？ (每题10分，共10分) 1）PWM ：脉冲宽度调制Pulse Width Modulation ；SPWM ：正弦脉冲宽调制sinusoidal Pulse Width Modulation ；(5分) 2）PWM 驱动器内部的三角波（或锯齿波）发生器的作用是与反馈的电信进行比较，用于产生不同的占空比，其频率是固定的。
(5分) 四、简述相控型电力变换装置的有源逆变条件是什么？(每题10分，共10分) 1)直流电动电源，其极性须和晶闸管的导通方向一致，其值应稍大于变流器定流侧的千均电压。
(5分) 2)晶闸管的控制角a>90度．使交流器输出电压ud 为负。
(5分) 以上条件必须同时具备才可实现有源逆变。
五、三相相控型整流电路的控制角60度，相当于单相相控型整流电路的控制角多少度？如果测得三相相控型桥式整流电路经整流后输出频率为300Hz ，可以初步断定其交流输入频率为多少Hz ？(每题10分，共10分) 1）90度；(5分) 2）60Hz ；(5分) 六、GTR 和MOSFET ，哪一个易于并联运行，为什么? (每题10分，共10分) 1) MOSFET 易于并联（5分）2) MOSFET 的通态电阻Ron 具有正温度系数，因此它的漏极电流Id 。
电力电子技术B(学生)

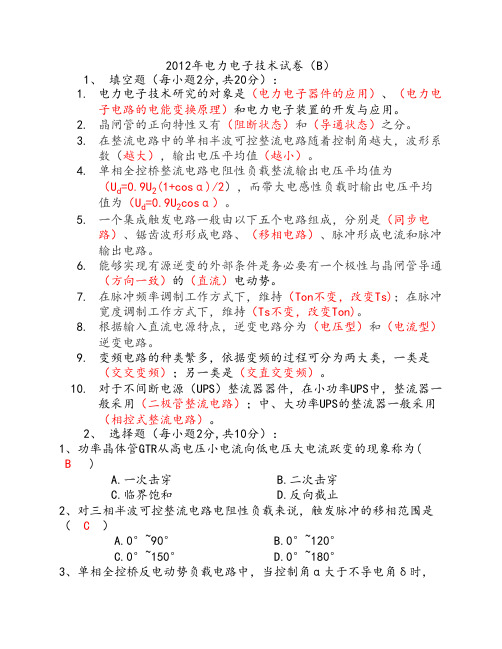

2012年电力电子技术试卷（B）1、 填空题（每小题2分,共20分）：1. 电力电子技术研究的对象是（电力电子器件的应用）、（电力电子电路的电能变换原理）和电力电子装置的开发与应用。
2. 晶闸管的正向特性又有（阻断状态）和（导通状态）之分。
3. 在整流电路中的单相半波可控整流电路随着控制角越大，波形系数（越大），输出电压平均值（越小）。
4. 单相全控桥整流电路电阻性负载整流输出电压平均值为（U d=0.9U2(1+cosα)/2），而带大电感性负载时输出电压平均值为（U d=0.9U2cosα）。
5. 一个集成触发电路一般由以下五个电路组成，分别是（同步电路）、锯齿波形形成电路、（移相电路）、脉冲形成电流和脉冲输出电路。
6. 能够实现有源逆变的外部条件是务必要有一个极性与晶闸管导通（方向一致）的（直流）电动势。
7. 在脉冲频率调制工作方式下，维持（Ton不变，改变Ts)；在脉冲宽度调制工作方式下，维持（Ts不变，改变Ton)。
8. 根据输入直流电源特点，逆变电路分为（电压型）和（电流型）逆变电路。
9. 变频电路的种类繁多，依据变频的过程可分为两大类，一类是（交交变频）；另一类是（交直交变频）。
10. 对于不间断电源（UPS）整流器器件，在小功率UPS中，整流器一般采用（二极管整流电路）；中、大功率UPS的整流器一般采用（相控式整流电路）。
2、 选择题（每小题2分,共10分）：1、功率晶体管GTR从高电压小电流向低电压大电流跃变的现象称为(B )A.一次击穿B.二次击穿C.临界饱和D.反向截止2、对三相半波可控整流电路电阻性负载来说，触发脉冲的移相范围是（ C ）A.0°~90°B.0°~120°C.0°~150°D.0°~180°3、单相全控桥反电动势负载电路中，当控制角α大于不导电角δ时，晶闸管的导通角θ=( C )A. π-αB. π+αC. π-δ-αD. π+δ-α4、电流型逆变器中间直流环节贮能元件是( B )A.电容B.电感C.蓄电池D.电动机5、在下列哪个电路中采用晶闸管时，需要加入强迫关断电路( C )A.相控整流电路B.有源逆变电路C.无源逆变电路D.交交变频电路三、判断题（每小题2分,共10分）：1、在带有大电感负载且触发角相同的情况下，单相全控桥式电路与单相半控桥式电路相比，全控桥式负载电流连续而半控桥式负载电流不连续。
电力电子技术习题与答案
《电力电子技术》试卷A一、填空（每空1分，36分）1、请在正确的空格内标出下面元件的简称：电力晶体管GTR；可关断晶闸管GTO；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT ；IGBT 是MOSFET和GTR的复合管。
2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。
3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。
4、在电流型逆变器中，输出电压波形为正弦波，输出电流波形为方波。
5、型号为KS100-8的元件表示双向晶闸管晶闸管、它的额定电压为800V伏、额定有效电流为100A。
6、180°导电型三相桥式逆变电路，晶闸管换相是在同一桥臂上的上、下二个元件之间进行；而120º导电型三相桥式逆变电路，晶闸管换相是在不同桥臂上的元件之间进行的。
7、当温度降低时，晶闸管的触发电流会增加、正反向漏电流会下降；当温度升高时，晶闸管的触发电流会下降、正反向漏电流会增加。
8、在有环流逆变系统中，环流指的是只流经逆变电源、逆变桥而不流经负载的电流。
环流可在电路中加电抗器来限制。
为了减小环流一般采控用控制角α大于β的工作方式。
9、常用的过电流保护措施有快速熔断器、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降。
（写出四种即可）10、双向晶闸管的触发方式有Ⅰ+、Ⅰ-、Ⅲ＋、Ⅲ- 四种。
二、判断题,（每题1分，10分）（对√、错×）1、在半控桥整流带大电感负载不加续流二极管电路中，电路出故障时会出现失控现象。
（√）2、在用两组反并联晶闸管的可逆系统，使直流电动机实现四象限运行时，其中一组逆变器工作在整流状态，那么另一组就工作在逆变状态。
（×）3、晶闸管串联使用时，必须注意均流问题。
（×）4、逆变角太大会造成逆变失败。
（×）5、并联谐振逆变器必须是略呈电容性电路。
电力电子技术试卷(B)
安徽机电职业技术学院《 电力电子技术 》期终考试卷（B ）班级 姓名 学号一、填空题（每空1分，共30分）1、电力电子电路的根本任务是实现电能变换和控制。
电能变换的基本形式有： 变换、 变换、 变换、 变换四种。
(AC/DC 、DC/AC 、DC/DC 、 AC/AC)(功率MOSFET 、双极型器件或GTR )2、IGBT 器件是一种 和 的复合体，它结合了二者的优点。
3、电流驱动型全控器件必须有足够的驱动电流才能使器件导通，需要有较大的 驱动功率 ，这类器件有 门极可关断晶闸管、 电力晶体管 等。
4、 按负载的性质不同，晶闸管可控整流电路的负载分为 电阻 性负载、阻感 性负载和 反电动势 负载三大类。
5、 三相半波相控电路 共阴极 和 共阳极 接法是三相整流电路的最基本形式，其它三相整流电路可看作是三相半波整流电路以 串联 或 并联 方式组合而成。
6、 缓冲电路的作用是抑制电力电子器件的内因 过电压 du/dt 和 过电流 di/dt ，减小器件的 开关损耗 。
7、在SPWM 调制方式中， 载波 频率与 控制信号 频率之比称为载波比。
8、使MOSFET 开通的驱动电压一般为 10—15 V ，使IGBT 开通的驱动电压一般为 15--20 V 。
关断时施加一定幅值的负驱动电压以利于减小 关断时间 和关断损耗。
9、 升降压式直流电压变换电路其输出电压可以 小于 输入电压，也可以 大于 输入电压。
且输出电压极性与输入电压极性 相反 。
10、逆变电路按电路结构特点可分为： 半桥式 逆变电路、 全桥时 逆变电路、推挽式逆变电路和其他形式的逆变电路等。
二、选择题（每小题2分，共20分）1、双向晶闸管的四种触发方式中，灵敏度最低的是（ C ）。
A、Ⅰ+B、Ⅰ-C、Ⅲ+D、Ⅲ-2、能采用快速熔断器作为过电流保护的半导体器件是（ D ）。
A、MOSFETB、GTRC、IGBTD、 GTO3、晶闸管可控整流电路中的控制角α减小，则输出的电压平均值会（ B ）。
电力电子技术试题02昆明理工大学电力电子试卷
电力电子技术2011年7月23日星期六一、填空题1.造成晶闸管在工作时发热的原因是_______，决定发热的因素是流过该管的电流_______。
2.门极可关断晶闸管(GTO)，在导通后处于________状态。
为使它关断，所需加的反向门极电流要达到阳极电流的________。
3.在实际应用中，双向晶闸管常采用________和________两种触发方式。
4.单相全控桥整流电路，其输出电压的脉动频率是________，三相零式可控整流电路，其输出电压的脉动频率为________。
5.在单相半控桥整流电路中，两个晶闸管在加________时换流，而两个硅整流二极管在________时自然换流。
6.为了得到十二相电源，在三相变压器的副边绕组中，一组接成_______，另一组接成________。
7.常用的直流可逆拖动系统的工作方式有________和________。
8.变压器漏感L B的存在，使得可控整流输出的直流平均电压________，对有源逆变电路，它将使逆变输出电压________。
9.起重提升机在放下重物时的速度必须能够控制。
改变________的大小就可以改变重物下降的速度，当________时，重物下降速度减小。
10.在无源逆变器中，为使晶闸管可靠关断，常采用________和________两种。
11．晶闸管是硅晶体闸流管的简称，常用的有螺栓式与。
12．晶闸管象二极管一样，具有可控特性。
13．为了保证晶闸管可靠与迅速地关断，通常在管子阳极电压下降为零之后，加一段时间的________电压。
14．选用晶闸管的额定电压值应比实际工作时的最大电压大________倍，使其有一定的电压裕量。
15．选用晶闸管的额定电流时，根据实际最大电流计算后至少还要乘以＿＿＿＿＿＿＿。
16．在螺栓式晶闸管上有螺栓的一端是________极。
17．单相半波可控整流电路，当电感性负载接续流二极管时，控制角的移相范围为________。
2011年江苏省电子电工B试卷及答案
1江苏省2011年普通高校对口单招文化统考电子电工专业综合理论 试卷一、单项选择题（本大题共22小题，每小题4分，共88分。
）1．电路如题1图所示，随着R P 的活动触点向右移动，应有A ．L 1变亮B ． L 2变暗C ． L 3变暗D ． L 2亮度不变题1图L 1题2图1234562．题2图所示的四个线圈绕在同一铁心上，与端子1构成同名端的是端子A ．4，6，8B ．4，6，7C ．3，6，8D ．4，5，7 3．题3图所示电路中，X C = 0.75R ，则下列关于该电路移相功能的叙述中，正确的是 A ．u o 超前u i 36.9° B ．u o 超前u i 53.1° C ．u o 滞后u i 36.9° D ．u o 滞后u i 53.1° 4．题4图所示电路的等效复阻抗Z m n 为A ．Ω︒∠30310B ． Ω︒-∠3030C ．Ω-)35 j 15(D ． Ω+)310 j 40(R –o题3图题4图mnΩ301j5．三相电路如题5图所示，三只同规格灯泡正常工作。
若在“b ”处出现开路故障，则各灯亮度情况为A ．L 1、L 2熄灭，L 3正常发光B ． L 1、L 2变暗，L 3正常发光C ．L 1、L 2、L 3均正常工作D ．L 1、L 2、L 3均变暗26．电路如题6图所示，电路原处于稳态。
则换路后开关上的电流初始值i a b （0+）为A ． 7 AB ．4 AC ．–1 AD ．1 AU V W题5图题6图47．处于放大状态的PNP 型晶体管，各电极的电位关系是A ．VB >VC >V E B ．V E > V B > V C C ．V C > V B > V ED ．V C > VE > V B8．题8图所示电路中，当β=50，I B =20μA ，I C =1mA ，若只更换了β=100的晶体管，而其他参数不变，则I B 和I C 分别是A ．10μA ，1mAB ．20μA ，2mAC ．30μA ，3mAD ．40μA ，4mA9．如题8图所示电路（设各电容足够大），电路中的负反馈对该电路输入、输出电阻的影响是A ．输入电阻变小，输出电阻变小B ．输入电阻变小，输出电阻变大C ．输入电阻变大，输出电阻变大 Ｄ．输入电阻变大，输出电阻变小+–u +V CC题8图A C F 01B 000000110101011001111110010110题12表 逻辑真值表310．如题10图所示电路V CC =12V ，VT 2、VT 3管饱和压降可忽略，则当 ①U i = 6V （有效值）时，②U i = 2V （有效值）且不慎将R 4短路时，输出电压波形分别是 A ．（c ），（d ） B ．（a ），（c ） C ．（a ），（d ） Ｄ．（d ），（c ）+–o（a ）题10图（d ））u11．三点式振荡器的组成原则是A ．X CE 与X BE 性质相同，与X CB 性质相反 B ．X CE 与X CB 性质相同，与X BE 性质相反C ．X CB 与X BE 性质相同，与X CE 性质相反D ．X CB 与X BE 与X CE 均为同性质12．已知真值表如题12表，则其逻辑表达式为A ．CB A ⊕⊕ B ．AB + BC C ．BC AB +D ．ABC （A +B +C ） 13．四位扭环形计数器电路如题13图所示，当Q 0Q 1Q 2Q 3 =0110时，试判断经过三个CP 脉冲作用下Q 0Q 1Q 2Q 3的状态为A ．1100B ．0101C ．0010D ．01103题13图14．用多量程电压表的250 V挡测量200 V电压，测量结果为198 V；用它的50 V挡测量44 V电压，测量结果为45.1V。
北京理工大学2011级电工电子技术IIB卷及解答
4
六、 （8 分） 一台单相变压器额定容量 50 kVA， 额定电压 3300/220V， 原方绕组 N1 = 450 匝。 （1）计算变压器的变压比 Ku 和副方绕组匝数 N2； （2）计算变压器原方绕组和副方绕组的额定电流 I1N、I2N； （3）当它向电压 UN = 220V，功率 PN = 500W，功率因数 cosφN = 0.8，效率 ηN = 0.85 的单相异步电动机供电时， 最多可接多少台这种类型电动机 （忽略变压器内阻抗压降） ？ 解： （1） K u
4．在图 1.4 所示电路中，已知：R1 = 4 k，R2 = 6 k，I3 很小可忽略不计。 试求电压 U1 和 Uo。 解：U1 = 5V Uo U1 R1 R2 （忽略 I3 时） R1
1 W7805 3 Ci I3 2 R1 R2 U1
+
Ui
+
+
Uo
C o
5 (4 6) 12.5V 4
解：Q0.1 及 Q0.2 的波形如图 7.2（b）所示。
6
&
1
（十位） QD QC QB QA QCC S1 LD 74160 (2) S2 CP< Cr D C B A
1
（个位） QD QC QB QA QCC S1 LD 74160 (1) S2 CP < Cr D C B A
1
0 0 0 0
图4
0 0 0 1
CP
3
表1 输 功能 清零 置数 保持 保持 计数 时钟 CP 清零
BB
KF2
解： （1）合 QB。 按 SF1，QA1 和 KF1 线圈同时有电，QA1 常开主触点闭合，MA1 运转，QA1 常开辅助触点闭合，构成自锁。经过 KF1 确定的延时时间，其延时常开触点 闭合，QA2 和 KF2 线圈同时有电，QA2 常开主触点闭合，MA2 运转，QA2 常开辅助触 点闭合，构成自锁。经过 KF2 确定的延时时间，其延时常闭触点打开，QA1 线圈断电， MA1 停转。同时 KF1 线圈也断电。 按 SF2，QA2 和 KF2 线圈同时断电，QA2 主触点打开，MA2 停转。 （2）FA 短路保护，BB 过载保护，QA1 和 QA2 有失压及欠压保护。
合肥工业大学2011年电路真题答案电路分析考研真题笔记期末试卷 (1)
本人有合肥工业大学电气学院强电专业的考研初试+复试资料。
QQ：1975672201网址：/【另有合工大材料学院、管理学院、机械汽车学院等其他学院大部分专业的齐全的专业课考研资料！】温馨提示：合工大的【电力电子与电力传动复试资料】：1、2011年复试全过程 -->专业课笔试+英语听力+综合素质面试+英语口语+加试笔试（电子版）2、 2010年和2011年专业课笔试真题的考试内容（电子版）3、合工大本科生《电力电子技术》上课课件（电子版）4、合工大本科生《电力电子技术》上课部分视频（电子版）5、《电力电子技术》课本的课后习题详细解答（电子版）6、《电力电子技术》真题4套（电子版）7、合工大本科生《电力电子技术》期末试卷3套（试卷上自带答案）（纸质版）8、合工大本科生《电机及拖动基础》上课课件（电子版）9、合工大教师本科生《电机及拖动基础》的上课教案（电子版）10、《电机及拖动基础》课程的主要内容（电子版）11、合工大本科生《电机及拖动基础》期末试卷3套（试卷上自带答案）（纸质版）12、电力电子专业所有笔试科目的考试重点（电子版）13、加试笔试所考科目的重点内容（电子版）【电力系统复试资料】：1、合工大本科生的《电力系统稳态分析》上课课件（电子档）2、合工大本科生的《电力系统暂态分析》试题题库，共10页，99题（含标准答案）（电子档）3、合工大本科生《电力系统分析》期末试卷3套（试卷上自带答案）4、合工大本科生的《继电保护》上课课件（电子档）【电机与电器复试资料】：1、2011年复试全过程 -->专业课笔试+英语听力+综合素质面试+英语口语+加试笔试（电子版）2、 2010年和2011年专业课笔试真题的考试内容(电力电子技术部分)（电子版）3、合工大本科生《电力电子技术》上课课件（电子版）4、合工大本科生《电力电子技术》上课部分视频（电子版）5、《电力电子技术》课本的课后习题详细解答（电子版）6、《电力电子技术》真题4套（电子版）7、合工大本科生《电力电子技术》期末试卷3套（试卷上自带答案）（纸质版）8、大部分笔试科目的考试重点（电子版）9、合工大本科生《电机学》上课课件（电子版）10、合工大本科生《电机学》期末试卷6套（其中2套有标准答案）（5套电子版，1套纸质版）11、合工大本科生《电机学》试题库（每道题都有标准答案），共44页（电子版）【电工理论与新技术复试资料】：1、2011年复试全过程 -->专业课笔试+英语听力+综合素质面试+英语口语+加试笔试（电子版）2、2010年和2011年专业课笔试真题的考试内容(电力电子技术部分)（电子版）3、合工大本科生《电力电子技术》上课课件（电子版）4、合工大本科生《电力电子技术》上课部分视频（电子版）5、《电力电子技术》课本的课后习题详细解答（电子版）6、《电力电子技术》真题4套（电子版）7、合工大本科生《电力电子技术》期末试卷3套（试卷上自带答案）（纸质版）8、大部分笔试科目的考试重点（电子版）9、合工大本科生《模拟电子技术》上课课件（电子版）10、《模拟电子技术》重要习题（电子版）11、合工大本科生《模拟电子技术》教学大纲（电子版）12、合工大本科生《模拟电子技术》实验教程（电子版）13、合工大本科生《数字电子技术》上课课件（电子版）14、《数字电子技术》重要习题（第1-4章）（电子版）15、合工大本科生《数字电子技术》教学大纲（电子版）16、合工大本科生《数字电子技术》实验教程（电子版）【电气工程（专硕）复试资料】：1、2011年复试全过程 -->专业课笔试+英语听力+综合素质面试+英语口语+加试笔试（电子版）2、2010年和2011年专业课笔试真题的考试内容(电力电子技术部分)（电子版）3、合工大本科生《电力电子技术》上课课件（电子版）4、合工大本科生《电力电子技术》上课部分视频（电子版）5、《电力电子技术》课本的课后习题详细解答（电子版）6、《电力电子技术》真题4套（电子版）7、合工大本科生《电力电子技术》期末试卷3套（试卷上自带答案）（纸质版）8、大部分笔试科目的考试重点（电子版）9、合工大本科生《模拟电子技术》上课课件（电子版）10、《模拟电子技术》重要习题（电子版）11、合工大本科生《模拟电子技术》教学大纲（电子版）12、合工大本科生《模拟电子技术》实验教程（电子版）13、合工大本科生《数字电子技术》上课课件（电子版）14、《数字电子技术》重要习题（第1-4章）（电子版）15、合工大本科生《数字电子技术》教学大纲（电子版）16、合工大本科生《数字电子技术》实验教程（电子版）。
2011深圳大学模拟电路B试卷及答案 (DEMO)
深圳大学期末考试试卷开/闭卷 闭卷A/B 卷 B 课程编号课程名称模拟电路学分 3.5命题人(签字) 审题人(签字) 2011 年 11 月 10 日 （每题5分，共25分）简答题．已知一个放大器的电压增益A u =u o /u i 为30dB ，输入电阻R i 为1K Ω，信号源的内阻R s 500Ω，求源电压增益A us =u o /u s 。
20i us u i sR A A dBR R ==+．下图两个电路是什么滤波电路？图b 电路与图a 电路相比，有什么优点？iU oU +-+-RC（a ） （b ）a 是无源低通滤波电路。
图b 是有源低通滤波电路。
优点是提高了电压放大倍数和带负载能力。
．下图电路中的二极管可视为理想二极管，判断该二极管是截止还是导通，并求电压U o 。
D10V20VΩK 2ΩK 1oU +-答：二极管导通，Uo=-10V4．场效应管与晶体管相比，其输入电阻有什么特点？在温度变化下，场效应管与晶体管谁性能更好？答：与晶体管相比，场效应管的输入电阻更高。
在温度变化下，场效应管性能更好。
5．基本放大电路常见的三种组态是什么？双极型三极管输出特性上可以划分为三个工作区域，分别是什么？三种组态分别为：共射，共基，共集。
-------------------------------------------------------（3分） 三个工作区域：饱和区，放大区，截至区。
---------------------------------------------------（2分）二、（15分）电路如图所示，假设运放为理想的。
已知：R 11 = R 12 = R f1，R 21 = R f2，v I1 =2V ，v I2 = 3V 。
试求：v O1和v O2。
.解：Vv R R v R R v i f i f o 5)(212111111-=+-=。
-----------------------（8分）221215f o o R v v VR =-=。
