2019-2020上海市初三物理一模专题汇编：电路计算压轴题(图片版)
上海初三物理电学压轴计算专题(有答案)
教学内容串联电路有以下几个特点：电流：I=I1=I2(串联电路中各处的电流相等电压：U=U1+U2(串联电路中总电压等于各部分电路电压之和电阻：R=R1+R2(串联电路中总电阻等于各串联电阻之和)；分压作用：U1/U2=R1/R2（阻值越大的电阻分得电压越多，反之分得电压越少并联电路有以下几个特点电流：I=I1+I2(干路电流等于各支路电流之和电压：U=U1=U2(干路电压等于各支路电压电阻：1/R=1/R1＋1/R2 (总电阻的倒数等于各支路电阻的倒数之和)；分流作用：I1/I2=R2/R1(阻值越大的电阻分得电流越少，反之分得电流越多欧姆定律欧姆定律：导体中的电流,跟导体两端的电压成正比,跟导体的电阻成反比。
公式：I=U/R式中单位：I→安(A)；U→伏(V)；R→欧(Ω)公式的理解：公式中的I、U、R必须对于同一导体（同一段电路）的同一过程（即要满足“同一性”），才能代入公式中计算；、U和R中已知任意的两个量就可求另一个量；计算时单位要统一欧姆定律的应用同一电阻的阻值不变，与电流和电压无关，,其电流随电压增大而增大。
(R=U/I只是R的确定式，而不是决定式)当电压不变时，电阻越大，则通过的电流就越小。
(I=U当电流一定时，电阻越大，则电阻两端的电压就越大。
(U=电表的使用、一模真题汇编考点精练一：阻值范围问题】（2014宝山一模22题）在图11所示的电路中，电源电压保持5伏不变， R1的阻值为10欧。
闭合电键S，电流表的如图12所示。
1211⑴求电阻R1两端的电压。
⑵求电阻R2的阻值。
⑶现有标有“20Ω 2Α”、“100Ω 0.2Α”和“50Ω 1Α”字样的变阻器各一个，请选择其中一个变阻器替换电路电阻R1或R2，要求：通过电路的电流可在“0.1安~0.4安”范围内调节。
请选择符合电路电流变化要求的变阻器。
（a）选择标有_____________字样的变阻器，替换电阻________(选填“R1”或“R2”)。
上海市各区2020届中考物理一模试卷按考点分类汇编电路计算
电路计算宝山：22．如图1所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，当变阻器的滑片P移至a端，闭合电键S后，电流表A的示数为0.6安．（1）求电源电压U．（2）若将另一只电压表V并联接入该电路（A和B）、（B和C）、（A和C）中的某一部分电路两端，移动滑动变阻器R2的滑片P至某一处，使电压表V的指针停留在图2所示的位置，请指出电压表V所有可能连接的位置，并计算出变阻器对应接入电路的阻值R2．嘉定：21．在图13（a）所示的电路中，电源电压为3伏且保持不变，电阻R1的阻值为5欧，滑动变阻器R2上标有“20 1A”字样，所用电流表的表盘如图13（b）所示。
闭合电键后，滑片P移到某一位置时，电流表示数为1安。
求：（1）通过电阻R1的电流I1。
（2）滑动变阻器R2连入电路的阻值。
（3）若电源电压可变，为使电流表A的示数能达到最大，求电源电压的最小值。
闵行：26. 在图16（a）所示的电路中，电源电压为18伏保持不变，电阻R2的阻值为10欧，滑动变阻器R1标有“201A”字样，电流表、电压表的表盘如图 16（b）所示。
闭合电键 S，求：（1）在移动变阻器滑片 P 的过程中，电压表V1 示数的最小值。
（2）如果用另一个电阻R0和电源 U 分别替换电阻 R 2和原来的电源，并将另一个电压表V2 并联在电源两端。
要求通过移动滑片 P 能使三个电表偏离零刻度的角度相同。
通过计算确定不同情况下满足要求的R 0的阻值和对应电源电压U 的最大值。
黄浦：22、在图12所示的电路中，电源电压为10伏且不变。
定值电阻的阻值为10欧，滑动变阻器上图13（a）（b）PR2SAR1标有“2A”字样。
闭合电键S①求通过的电流。
②通电10秒，求电流通过所做的功。
③在电路安全工作的情况下，移动变阻器的滑片，电路消耗的最大功率恰为最小功率的2倍，求变阻器的最大阻值。
pS青浦：24．在图（a）所示的电路中，电源电压为9伏，电阻R1的阻值为10欧，滑动变阻器R2标有“50Ω 1Α”字样．闭合电键S后，电流表A的示数如图（b）所示．①求通过电阻R1的电流I1．②求此时滑动变阻器R2连入电路的阻值．③在不损坏电路元件的情况下，求电流表示数的最大变化量△I．静安：22．在图（a）所示的电路中，电源电压保持不变．电阻R1的阻值为30欧．①闭合电键S后，电流表的示数为0.5安，求电源电压U．②现电路中有A、B、C和D四点，需将一标有“50Ω 2A”字样的滑动变阻器R2并联其中两点上，要求：闭合电键S后，在移动变阻器滑片P的过程中，电流表的指针能随之发生偏转．（a）滑动变阻器R2可以并联在电路的两点间；（b）当电流表指针位置如图（b）所示时，变阻器连入电路的阻值R2；（c）在不损坏电路元件的情况下，求电流表示数的范围．浦东：21．在图（a）所示电路中，电源电压4.5伏保持不变，变阻器上标有“10Ω 2A”字样．闭合电键S后，电流表和电压表指针的位置分别如图（b）所示．（1）电流表示数为安，电压表示数为伏，求变阻器R2的电功率．（2）求电阻R1的阻值．（3）在电路安全工作前提下，移动变阻器滑片P，发现有一个电表示数无法达到所选量程的最大值．请判断：是表无法达到最大值，通过计算说明理由．虹口：22．在图所示的电路中，电源电压保持不变①若电阻R1的阻值为15欧，电流表示数为0.2安，求电阻R1两端的电压U1和电阻R1消耗的电功率P1．②若电阻R1的阻值未知，向右移动滑动变阻器R2的滑片P，每次移动时均使变阻器R2接入电路的阻值增加10欧，电流表A的示数分别如表所示，求电源电压U和R2为（R0+20欧）时电流表A的示数．崇明：21．在如图所示的电路中，电源电压为6V且不变．电阻R1的阻值为10Ω，滑动变阻器R2上标有“20Ω 2A”字样，两电表均为常用电表．闭合开关S，电流表示数为0.2A．求：（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数．解：（1）U V=U1=IR1=0.2A×10Ω=2V；（2）U2=U﹣U1=6V﹣2V=4V；R2===20Ω；（3）如果电压表量程为0～15V，电路最大电流为I===0.6A，因此电流表量程应为0～0.6A；I最大=0.6A，U V=I最大R1=0.6A×10Ω=6V＜15V此时电压表、电流表的示数分别为6V、0.6A；如果电流表选择0～0.6A量程，电压表选择0～3V量程，I最大===0.3A．此时电压表、电流表的示数分别为3V、0.3A．松江：22．在图所示的电路中，电源电压保持不变，电阻R1的阻值为20欧，滑动变阻器铭牌已模糊不清，R2的阻值电流表A的示数R00.6安R0+10欧0.4安R0+20欧只能辨识出标有“2A”字样．电键S闭合后，滑片移到某位置时，电流表A的示数为0.5安，电压表V2的示数为8伏．（电表量程可以改变）．①求电源电压U．②将滑动变阻器滑片P移到某处，发现电流表A的示数已达到某量程的满刻度，且各元件都能正常工作，求此时滑动变阻器连入电路的阻值．③现用R0替换R1且能使电路中的电流达到最大，电路各元件都能正常工作，求替换的R0的最大阻值．徐汇：24．在如图（a）所示电路中，电源电压为18伏且不变，电阻R1的阻值为24欧，滑动变阻器R2上标有“100欧1安字样，闭合电键S，电流表的示数为0.5安，求：①电阻R1两端的电压U1；②现用电阻R0替换电阻R1，同时将一电压表接入电路中，且电流表选用0﹣0.6A量程，电压表选用0﹣3V 量程，要求：在移动变阻器滑片P的过程中，使电压表V和电流表A的指针均能到达图（b）（c）所示位置，且电路能正常工作；i）若电压表接在ab两点之间，求替换电阻R0的阻值范围；ii）若电压表接在bc两点之间，求替换电阻R0的阻值范围．普陀：21.在图12（a ）所示的电路中，电源电压为4伏且不变。
【上海】物理-九年级-电路计算压轴题-分类练习
电路计算压轴题Tina Wang课程介绍Tina 一．简单欧姆定律计算二．简单变化范围计算三．替换电阻四．判断电路连接方式五．电表偏转角度六．求比值七．选择滑动变阻器八．求滑动变阻器规格九．替换定值电阻的范围1．（2019虹口）如图（a）所示的电路中，电源电压为6伏不变，通过电阻R1的电流为0.4安。
闭合开关S，电流表指针的位置如图（b）所示，电路中元件均完好。
①求电阻R1的阻值。
②求通过电阻R2的电流I2。
③若一段时间内电流通过电阻R1所做的电功为15焦，求这段时间内电流通过电阻R2所做的电功W2。
2.（2018虹口）如图所示的电路中，电源电压不变，R1与R2为两个阻值不等的电阻，已知R1的阻值为10欧。
闭合电键S后，电流表的示数为1安。
（1）求电阻R1两端的电压U1。
（2）求通电5秒，电流通过R1做的功W1。
（3）小明为了求出电阻R2的值，又增加了一个R2（即有一个R1、两个R2共三个电阻）。
他重新连接电路，把其中两个电阻以某种方式接入电路AB间进行实验，闭合电键S后，电流表的示数为0.6安。
请根据上述信息求出电阻R2的值。
3．（2019青浦）如图所示的电路中，电源电压为15伏，电阻R1的阻值为10欧，滑动变阻器R2上标有“20欧1安”字样。
闭合电键S，移动变阻器的滑片P，电阻R1两端的电压为6伏。
①求通过电阻R1的电流I1。
②为保证电路安全工作，求变阻器R2接入电路的最小电阻值。
4．（2018青浦）如图所示的电路中，电源保持不变，电阻R1的阻值为10欧，闭合电键S，电压表的示数为3伏。
（1）通过电阻R1的电流I1。
（2）现改变变阻器R2滑片P的位置，当电阻R1两端的电压分别为2伏、4伏时，变阻器R2的电功率相同。
求电源电压U及变阻器接入电路的电阻值R2。
5．（2019金山）如图（a）所示的电路中，电源电压为6伏且不变，变阻器R2上标有“20Ω2A”字样。
闭合电键S后，电压表的示数为2伏，电流表的示数为0.2安。
上海市2019-2020学年九年级下学期物理中考一模试卷(含答案)
上海市2019-2020学年九年级下学期物理中考一模试卷（含答案）一、单选题1.在上海地区的家庭中，冰箱的工作电压为（）A. 24伏B. 36伏C. 220伏D. 380伏【答案】C【考点】电压和电压的单位换算2.下列工具中，主要利用连通器原理工作的是（）A. 抽水机B. 液位计C. 吸尘器D. 注射器【答案】B【考点】连通器原理3.首先用实验测出大气压强值的科学家是（）A. 阿基米德B. 牛顿C. 托里拆利D. 帕斯卡【答案】C【考点】大气压强的测量方法4.滑动变阻器改变接入电路的电阻是靠（）A. 改变连入电路的材料来实现的B. 改变连入电路中导线的长度来实现的C. 改变连入电路中导线的横截面积来实现的D. 同时改变连入电路中导线的横截面积和长度来实现的【答案】B【考点】滑动变阻器的原理及其使用5.关于密度的概念，下列说法中正确的是（）A. 同种物质密度一定相同，不同种物质密度一定不同B. 将一杯水倒掉一半，水的密度变为原先的一半C. 密度大的物体，其质量不一定大D. 由密度公式ρ= m /V 可知，密度与质量成正比，与体积成反比【答案】C【考点】密度及其特性6.研究光的传播时，物理课本引入了“光线”，使问题简单化，这种研究问题的方法是（）A. 转化法B. 等效法C. 模型法D. 控制变量法【答案】C【考点】物理学方法7.如图所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时（）A. 电压表示数变大，电流表示数变小，灯泡变暗B. 电压表示数变小，电流表示数变大，灯泡变亮C. 电压表示数变小，电流表示数变小，灯泡变暗D. 电压表示数变大，电流表示数不变，灯泡亮度不变【答案】 D【考点】欧姆定律及其应用，电路的动态分析二、填空题8.家庭电路中的各用电器之间是________连接的（选填“串联”或“并联”），它们消耗的电能用________表测量；标有“220V 25W”字样的白炽灯甲和标有“110V 25W”字样的白炽灯乙，分别在额定电压下工作时，他们的亮度________（选填“相同”或“不同”）。
上海市各区2020届中考物理一模试卷按考点分类汇编电路计算
电路计算宝山：22．如图1所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，当变阻器的滑片P移至a端，闭合电键S后，电流表A的示数为0.6安．（1）求电源电压U．（2）若将另一只电压表V并联接入该电路（A和B）、（B和C）、（A和C）中的某一部分电路两端，移动滑动变阻器R2的滑片P至某一处，使电压表V的指针停留在图2所示的位置，请指出电压表V所有可能连接的位置，并计算出变阻器对应接入电路的阻值R2．嘉定：21．在图13（a）所示的电路中，电源电压为3伏且保持不变，电阻R1的阻值为5欧，滑动变阻器R2上标有“21A”字样，所用电流表的表盘如图13（b）所示。
闭合电键后，滑片P移到某一位置时，电流表示数为1安。
求：（1）通过电阻R1的电流I1。
（2）滑动变阻器R2连入电路的阻值。
（3）若电源电压可变，为使电流表A的示数能达到最大，求电源电压的最小值。
闵行：26. 在图16（a ）所示的电路中，电源电压为18伏保持不变，电阻R 2的阻值为10欧，滑动变阻器R 1标有“20 1A”字样，电流表、电压表的表盘如图 16（b ）所示。
闭合电键 S ，求：（1）在移动变阻器滑片 P 的过程中，电压表V 1 示数的最小值。
（2）如果用另一个电阻R 0 和电源 U 分别替换电阻 R 2和原来的电源，并将另一个电压表V 2 并联在电源两端。
要求通过移动滑片 P 能使三个电表偏离零刻度的角度相同。
通过计算确定不同情况下满足要求的R 0的阻值和对应电源电压U 的最大值。
黄浦：22、在图12所示的电路中，电源电压为10伏且不变。
定值电阻的阻值为10欧，滑动变阻器上（a ） （b ）R标有“2A”字样。
闭合电键S①求通过的电流。
②通电10秒，求电流通过所做的功。
p③在电路安全工作的情况下，移动变阻器的滑片，电路消耗的最大功率恰为最小功率的2倍，求变阻器的最大阻值。
S青浦：24．在图（a）所示的电路中，电源电压为9伏，电阻R1的阻值为10欧，滑动变阻器R2标有“50Ω1Α”字样．闭合电键S后，电流表A的示数如图（b）所示．①求通过电阻R1的电流I1．②求此时滑动变阻器R2连入电路的阻值．③在不损坏电路元件的情况下，求电流表示数的最大变化量△I．静安：22．在图（a）所示的电路中，电源电压保持不变．电阻R1的阻值为30欧．①闭合电键S后，电流表的示数为0.5安，求电源电压U．②现电路中有A、B、C和D四点，需将一标有“50Ω 2A”字样的滑动变阻器R2并联其中两点上，要求：闭合电键S后，在移动变阻器滑片P的过程中，电流表的指针能随之发生偏转．（a）滑动变阻器R2可以并联在电路的两点间；（b）当电流表指针位置如图（b）所示时，变阻器连入电路的阻值R2；（c）在不损坏电路元件的情况下，求电流表示数的范围．浦东：21．在图（a）所示电路中，电源电压4.5伏保持不变，变阻器上标有“10Ω2A”字样．闭合电键S后，电流表和电压表指针的位置分别如图（b）所示．（1）电流表示数为安，电压表示数为伏，求变阻器R2的电功率．（2）求电阻R1的阻值．（3）在电路安全工作前提下，移动变阻器滑片P，发现有一个电表示数无法达到所选量程的最大值．请判断：是表无法达到最大值，通过计算说明理由．虹口：22．在图所示的电路中，电源电压保持不变①若电阻R1的阻值为15欧，电流表示数为0.2安，求电阻R1两端的电压U1和电阻R1消耗的电功率P1．②若电阻R1的阻值未知，向右移动滑动变阻器R2的滑片P，每次移动时均使变阻器R2接入电路的阻值增加10欧，电流表A的示数分别如表所示，求电源电压U和R2为（R0+20欧）时电流表A的示数．崇明：21．在如图所示的电路中，电源电压为6V 且不变．电阻R 1的阻值为10Ω，滑动变阻器R 2上标有“20Ω 2A”字样，两电表均为常用电表．闭合开关S ，电流表示数为0.2A ． 求：（1）电压表的示数； （2）电阻R 2连入电路的阻值；（3）若移动滑动变阻器滑片P 到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数．解：（1）U V =U 1=IR 1=0.2A ×10Ω=2V ； （2）U 2=U ﹣U 1=6V ﹣2V=4V ；R 2===20Ω；（3）如果电压表量程为0～15V ，电路最大电流为I===0.6A ，因此电流表量程应为0～0.6A ；I 最大=0.6A ，U V =I 最大R 1=0.6A ×10Ω=6V ＜15V 此时电压表、电流表的示数分别为6V 、0.6A ；如果电流表选择0～0.6A 量程，电压表选择0～3V 量程， I 最大===0.3A ．此时电压表、电流表的示数分别为3V 、0.3A ．松江：22．在图所示的电路中，电源电压保持不变，电阻R 1的阻值为20欧，滑动变阻器铭牌已模糊不清，只能辨识出标有“2A”字样．电键S闭合后，滑片移到某位置时，电流表A的示数为0.5安，电压表V2的示数为8伏．（电表量程可以改变）．①求电源电压U．②将滑动变阻器滑片P移到某处，发现电流表A的示数已达到某量程的满刻度，且各元件都能正常工作，求此时滑动变阻器连入电路的阻值．③现用R0替换R1且能使电路中的电流达到最大，电路各元件都能正常工作，求替换的R0的最大阻值．徐汇：24．在如图（a）所示电路中，电源电压为18伏且不变，电阻R1的阻值为24欧，滑动变阻器R2上标有“100欧1安字样，闭合电键S，电流表的示数为0.5安，求：①电阻R1两端的电压U1；②现用电阻R0替换电阻R1，同时将一电压表接入电路中，且电流表选用0﹣0.6A量程，电压表选用0﹣3V 量程，要求：在移动变阻器滑片P的过程中，使电压表V和电流表A的指针均能到达图（b）（c）所示位置，且电路能正常工作；i）若电压表接在ab两点之间，求替换电阻R0的阻值范围；ii）若电压表接在bc两点之间，求替换电阻R0的阻值范围．普陀：21.在图12（a ）所示的电路中，电源电压为4伏且不变。
上海市各区2020届中考物理一模试卷按考点分类汇编电学压轴计算专题

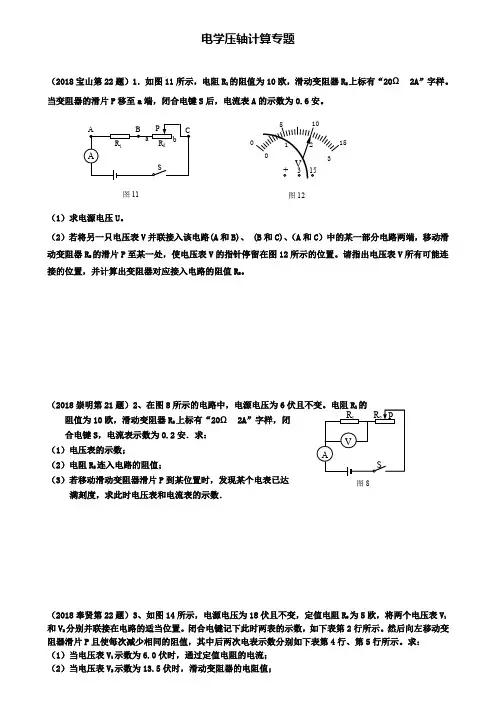

电学压轴计算专题（2018宝山第22题）1．如图11所示，电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A ”字样。
当变阻器的滑片P 移至a 端，闭合电键S 后，电流表A 的示数为0.6安。
（1）求电源电压U 。
（2）若将另一只电压表V 并联接入该电路(A 和B)、 (B 和C)、（A 和C ）中的某一部分电路两端，移动滑动变阻器R 2的滑片P 至某一处，使电压表V 的指针停留在图12所示的位置。
请指出电压表V 所有可能连接的位置，并计算出变阻器对应接入电路的阻值R 2。
（2018崇明第21题）2、在图8所示的电路中，电源电压为6阻值为10欧，滑动变阻器R 2上标有“20Ω 2A ”字样，闭合电键S ，电流表示数为0.2安．求： （1）电压表的示数；（2）电阻R 2连入电路的阻值；（3）若移动滑动变阻器滑片P 到某位置时，发现某个电表已达满刻度，求此时电压表和电流表的示数．（2018奉贤第22题）3、如图14所示，电源电压为18伏且不变，定值电阻R 0为5欧，将两个电压表V 1和V 2分别并联接在电路的适当位置。
闭合电键记下此时两表的示数，如下表第2行所示。
然后向左移动变图11图8（a ） （b ）R（3）滑动变阻器每次减少的阻值ΔR P 及第3行两电表的示数。
（2018虹口第22题）4、在图10所示的电路中，电源电压保持不变。
① 若电阻R 1的阻值为15欧，电流表示数为0.2安，求电阻R 1两端的电压U 1和电阻R 1消耗的电功率P 1。
② 若电阻R 1的阻值未知，向右移动滑动变阻器R 2的滑片P ，每次移动时均使变阻器R 2接入电路的阻值增加10欧，电流表A 的示数分别如上表所示，求电源电压U 和R 2为（R 0＋20欧）时电流表A 的示数。
（2018嘉定第21题）5、在图13（a ）所示的电路中，电源电压为3伏且保持不变，电阻R 1的阻值为5欧，滑动变阻器R 2上标有“21A”字样，所用电流表的表盘如图13（b ）所示。
2019-2020年初三一模 上海各区电学压轴计算专题汇编
2019-2020年初三一模 上海各区电学压轴计算专题汇编1、（2018宝山第22题）在图10所示的电路中，电源电压保持不变，电阻R1的阻值为10欧。
闭合电键S ，两电流表的示数分别为0.9安和0.6安。
⑴电源电压U 。
⑵求通过电阻R2的电流I 2。
⑶现用电阻R0替换电阻R1、R2中的一个，替换前后，一个电流表示数变化了0.1安，另一个电流表示数不变。
求电阻R0的阻值。
2、（2018崇明第21题）在图12所示的电路中,电源电压保持不变,闭合电键S 后，当电阻R1两端的电压为1伏时，电流表的示数为0.1安。
（1）求电阻1R 的阻值（2）向左移动变阻器2R 滑片P 的过程中，两电表示数如何变化？ （3）在移动变阻器2R 滑片P 的过程中，当电阻1R 两端的电压分别为0U 、6U 时，电压表与电流表示数的乘积恰相等，求电源电压U 。
图103、（2018奉贤第22题）如图12所示，电源电压为6伏且不变，滑动变阻器R2上标有“50Ω0.5A”字样。
闭合电键，移动滑片P到某位置时，电压表、电流表的示数分别为4.5伏和0.2安。
求：（1）滑动变阻器R2接入电路的阻值。
（2）10秒内通过电阻R1的电荷量Q。
（3）现有“5Ω1A”、“10Ω0.5A”、“20Ω1A”三种规格的滑动变阻器，从中选择一个来替换R2，要求：闭合电键后滑片P在移动过程中，两电表指针分别达到某量程的满刻度且电路能安全工作。
①应选择规格的滑动变阻器；②满足上述要求时，滑动变阻器连入电路的阻值范围。
4、（2018虹口第21题）如图12所示，电源电压为6伏且不变，滑动变阻器R2上标有“50Ω0.5A”字样。
闭合电键，移动滑片P到某位置时，电压表、电流表的示数分别为4.5伏和0.2安。
求：（1）滑动变阻器R2接入电路的阻值。
（2）10秒内通过电阻R1的电荷量Q。
（3）现有“5Ω1A”、“10Ω0.5A”、“20Ω1A”三种规格的滑动变阻器，从中选择一个来替换R2，要求：闭合电键后滑片P在移动过程中，两电表指针分别达到某量程的满刻度且电路能安全工作。
2024年上海中考物理一模汇编：5电学计算
2024年上海初三物理一模汇编：电学计算1、（2024虹口一模）在图7所示的电路中，电源电压为18伏保持不变，电阻R 1的阻值为10欧，滑动变阻器R 2允许通过的最大电流为1安。
闭合开关S ，电压表示数为10伏。
求： ① 此时电阻R 1两端的电压U 1。
② 此时变阻器连入电路的阻值R 2。
③ 移动变阻器滑片P 过程中，电源电压与电压表示数比值的最大值。
2、（2024金山一模）在图12所示的电路中，电源电压为18伏保持不变，电阻R 1的阻值为10欧，滑动变阻器R 2上标有“50Ω 1A”字样。
闭合开关S 后，电流表A 的示数为0.5安。
求： ① 电阻R 1两端的电压U 1； ② 此时滑动变阻器R 2的阻值；③ 现用电压为U 0的电源替换原来的电源，要求变阻器的滑片P 移到任意位置均能保证电路安全。
求U 0的最大值（写出完整的判断、计算过程）。
图7S R 1 R 2V图12 PS R 2 R 1VA3、（2024宝山一模）如图15甲所示电路，电阻R 1的阻值为10欧，滑动变阻器R 2上标有“50Ω 2A”的字样。
当滑动变阻器的滑片P 移至b 端时，闭合开关S ，电流表的示数为0.1安。
① 求电源电压U 0。
② 求滑动变阻器的滑片P 移至a 端时，电流表的示数I A 。
③ 若将一只电压表并联接入该电路（A 和B ）、（B 和C ）或（A 和C ）中的某一部分两端，调节滑动变阻器的滑片P ，使电压表的指针指在图15乙所示的位置，请写出电压表所有可能连接的位置，并求出滑动变阻器R 2对应的阻值。
4、（2024奉贤一模）在图12所示的电路中，电源电压为12伏且保持不变，电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20欧 *安”字样。
闭合开关S ，电压表示数为6伏。
求： ① 通过电阻R 1的电流I 1。
② 变阻器连入电路的阻值R 2。
③ 移动变阻器滑片P 过程中，电压表最大示数和最小示数的差值为6伏，求滑动变阻器R 2允许通过的最大电流I 2最大。
