ESD防护作业管理办法
ESD防护作业管理办法范本
ESD防护作业管理办法范本一、引言ESD（Electrostatic Discharge）防护作业管理是为了在工作场所对电子器件和设备进行保护，防止静电释放引发的火花放电和电子元器件故障。
本管理办法旨在规范ESD防护作业，提高防护效果，确保工作场所的安全和稳定性。
二、适用范围本管理办法适用于所有可能产生静电的作业任务，包括生产线作业、仓储作业、设备维护等。
所有相关员工都应遵守ESD防护作业管理办法。
三、ESD防护作业管理要求1. 员工培训（1）新员工入职培训：所有新员工入职后，应接受由专业培训机构提供的ESD防护培训，包括静电的基本知识、防护原理和操作指南等。
（2）定期培训：定期组织ESD防护培训，提高员工对防静电知识的理解和操作技能，确保员工持续具备防护意识。
2. 静电防护区域划分（1）根据工作场所的特点和工艺流程，划分静电防护区域和非防护区域，明确工作区域的范围。
（2）在静电防护区域入口处设置明显的标识，警示员工进入防护区域的需要，并提醒员工注意防护措施，如穿戴静电防护服、接地等。
3. 防护设备和工具（1）提供适当的防护设备：根据工作场所的需要，提供防静电手套、鞋、服装、工作台垫等防护设备，并定期检查设备的状态。
（2）使用合格工具：员工在实施ESD防护作业时，应使用经过合格检验的工具和设备，确保其符合防护要求。
4. 防护操作规范（1）静电防护衣物穿戴规范：员工在进入防护区域前，应穿戴干燥、清洁、合适的防护衣物，保持衣物的完好性。
（2）静电防护地导规范：工作区域和静电防护区域应保持良好的接地系统，确保静电能够有效地释放。
（3）防护设备操作规范：员工在使用防护设备时，应按照相关操作指南进行操作，避免不当使用导致防护效果下降。
5. 定期检查和维护（1）定期检查：定期检查工作区域、防护设备和工具的状态，如发现损坏、失效等情况，立即更换或修复。
（2）计划维护：制定维护计划，对防护设备和工具进行定期维护和保养，确保其持续可靠的防护效果。
ESD静电防护管理规范
ESD静电防护管理规范1. 引言本文档旨在为企业或组织提供ESD静电防护管理的规范和指导，以确保人员和设备的安全，并防止静电对工作环境和产品的影响。
2. 定义2.1 ESD：静电放电（Electrostatic Discharge）的简称，指由于静电积累而引起的放电现象。
2.2 ESD静电防护管理：指在工作环境中采取一系列措施，以防止或减少静电积累、静电放电和由此引起的损害。
3. ESD静电防护管理原则3.1 培训和教育：所有员工都应接受ESD静电防护管理的培训，了解静电的危害以及防护措施的重要性。
3.2 静电防护区域划分：根据工作环境的需求，将区域划分为不同的静电防护区域，并采取相应的防护措施。
3.3 地面和设备接地：确保地面和设备良好接地，以避免静电的积累和放电。
3.4 静电防护设备和器具：使用符合标准的防静电设备和器具，包括防静电服、防静电鞋、防静电垫等。
3.5 防静电材料和包装：使用符合标准的防静电材料和包装，以保护产品免受静电损害。
3.6 ESD风险评估：定期对工作环境和工艺流程进行ESD风险评估，并采取相应的改进措施。
4. ESD静电防护管理责任4.1 管理层责任：管理层应向员工传达ESD静电防护管理的重要性，并为实施防护措施提供必要的资源和支持。
4.2 员工责任：所有员工都有责任遵守ESD静电防护管理规范，并将其应用于日常工作中。
5. 应急措施5.1 发生静电放电事故时，应立即采取相应的应急措施，如使用静电消除器等。
5.2 若发现防护设备或器具损坏，应及时更换或修理，确保其正常使用。
6. 监测与评估6.1 对ESD防护设施和器具进行定期检查和维护，确保其性能符合要求。
6.2 进行定期的静电监测和评估，以确保工作环境和产品不受静电损害。
7. 员工培训和意识提高7.1 定期组织ESD静电防护管理培训，提高员工对静电防护的认识和意识。
7.2 定期开展静电防护知识的宣传和教育活动，以提高员工对静电防护的重视程度。
ESD防护管理办法
1.目的防止静电对静电敏感器件造成早期损坏或缩短使用寿命；使ESD防护工作具有较强的可操作性。
2. 范围适用于从静电敏感器件进货到产品形成的全过程。
3. 定义3.1 静电放电（ESD处于不同电位的两个物体之间，由于直接接触或者电场感应导致的电荷传输。
3.2 静电敏感器件（ESDS在常规处理、测试或运输中可能会受到静电场或者静电放电损害的分立器件、集成电路或组件。
4.职责4.1生产部门4.1.1负责静电防护用品的使用和管理；4.1.2实施所确定的静电防护区域的静电防护措施。
4.2品质部4.2.1督导建立、维持、完善静电防护系统；ESD防护系统可靠性的定期检查；4.2.2负责品质部范围内（IQC,IPQC,QA区域的ESD管理）；4.2.3负责对ESD敏感材料的来料验证,纠正/预防措施的提出及跟进。
6.1.5带静电手环注意事项6.1.5.1员工在作业前必须先测试所佩带的防静电腕带是合格的，方可开始作业;6.1.5.2作业时,防静电腕带戴在不影响作业的一只手上；6.1.5.3一定要使防静电腕带紧贴到手腕皮肤；不能戴在手套、衣袖上6.1.5.4不能使防静电腕带拉长超过弹性限度，防止将内部导线拉断；6.1.5.5当防静电腕带因汗、灰等变脏时会影响接触效果，要清洁金属接触部位;626修理台金属架需接设备地，接地电阻v 10Q。
如台面为金属台面需注意防静电胶皮接地fl防薛电帕防薛电衣6.2修理台、组件加工、生产作业台面（如插件物料加工台、炉后分板台、皮带线拉体加工台等）6.2.1电批需进行接设备地，防止漏电损伤电子元器件；接地时直接接到设备地，电阻小于4Q。
漏电电压要求在Vac v0.3V;6.2.2电烙铁需接设备地，防止漏电损伤电子元器件；接地阻值小于10Q，漏电电压要求在Vac v 0.3V。
6.2.3电源插座接地孔应接设备地，接地电阻v 10Q。
6.2.4测试仪器、测试工装、显示器、带灯放大镜等要求接设备地，接地电阻v 10Q O6.2.5台面要求铺设静电胶皮6.2.5.1台面为木质材料，防静电胶皮直接铺在台面上，每2米需接接地线扣（内含1MQ电阻）1个，与防静电地线连接，或可通过接地铜片直接接防静电地线；6.2.5.2台面为金属类材料，需在台面上铺设绝缘胶皮或其它绝缘层；防静电胶皮铺在绝缘胶皮或其它绝缘层上，每2米需接接地线扣（内含1MQ电阻）1个，与防静电地线连接，或可通过接地铜片直接接防静电地线；SMT炉后检查台、PCB测试台、8. 防静电的点检及记录8.1防静电手环8.1.1由各生产线人员每天上班前进行点检；同时将每个测试结果记录在《防静电手环测试记录表》中；8.1.2对点检中发现的不良静电手环要求立即进行更换，并重新测试；8.1.3对点检中个别员工皮肤干臊引起接触电阻高使测试不通过的，可在作业员与静电手环金属片接触的皮肤处涂抹润肤保湿霜，2小时涂一次；8.2电批、电烙铁由各生产线指定专人每天进行点检；同时将每个测试结果记录在《电批扭力/漏电/接地记录卡》、《电烙铁温度&漏电&接地记录卡》中；8.3防静电衣、帽、手套、鞋，防静电车、胶箱、胶盒、栈板由各生产线指定专人每月进行抽检；同时将测试结果记录在《静电检查记录表》中；9.6静电审查不符合项判断标准Maj: 1、直接接触ESDS勺人或仪器未按照静电防护要求进行防护；2、人员无静电防护意识；3、连续2次检查都有出现的Min；4、无点检记录或点检记录不真实；5、同一次审查中2个Min等于1个Maj;Min：1、突发性较强的问题；2、不易直接接触到ESDS勺工位人员或者设备未按照静电防护要求进行防护；3、有点检记录，但不齐全或有遗漏；无明显静电标示、未对静电防护器材进行编号管理;4、已经有改善措施，且正在进行改善的问题点；10. 防静电标识：11. 培训11.1员工入职时，由人事安排进行ESD S础知识培训，并记录于入职培训卡中；；11.2在作业现场，对所有可能接触或接近ESDS的人员,必须进行相关的ESD知识培训, 并加以教育与训练,使之树立有效的ESD防护观念；培训的有效期为一年。
ESD 作业管理办法
1.目的: 透過這個程式,建立力碩的靜電防制管理程式,包括訓練及認證,標準式及稽核等,以確保電子材料經進料、生產、包裝、儲存、出貨至客戶端免於靜電破壞產品,更能提高產品之可靠性及品質,使客戶滿意。
2.範圍: 適用本廠各部門從進料、倉庫、制程到出貨。
3.權責:3.1 人資課:負責全廠ESD相關人員訓練及考核認證。
3.2 ESD Coordinator:推行全廠靜電防護作業管理，制定及執行全廠ESD 之月稽核計劃，確認執行之正確性及校正措施之執行。
3.3 ESD Leader:確認各項ESD日點檢之執行，隨時反應及指正各項未遵行ESD之行為，提出各項矯正措施。
3.4 組織架構圖：4.定義: ESD是指靜電瞬間泄放,導致電子零件的損壞,此種破壞是由於靜電存在所產生的高壓電將零件受損或破壞。
5.作業內容:5.1服務時間未滿三個月之全部直接人員及品質管制部、制造工程、產品製造部、物控課在工作上與ESD有相關的全部間接人員。
5.2 ESD訓練 : 由人資課安排講師教授ESD課程。
5.3認證資格檢定 : 通過檢定考試決定授課人員之認證資格。
5.4 ESD認證合格: 經ESD訓練後檢定考試成績達合格分數以上之人員即為ESD認證合格，可從事該項工作。
5.4.1 C級認證 --- 檢定成績達75分以上者5.4.2 B級認證 --- 檢定成績達80分以上者。
5.4.3 A級認證 --- 檢定成績達90分以上者。
5.5 ESD工作區域作業 : 取得ESD認證人員可至ESD工作區域作業。
5.5.1 ESD季度點檢由制造工程ME人員統一點檢.ESD月點檢及日點檢由各使用單位人員自行點檢。
如各單位有發現ESD問題交由ME人員統一處理.5.6確認個人ESD防護功能 : 確認是否完成個人ESD防護工作，如配帶靜電環、靜電是否導通等等。
5.7確認工作區域ESD防制功能: 確認是否完成工作區域ESD防制工作，如桌面是否接地、零件放置盒是否防靜電等..5.8確認儀器設備ESD防制功能: 確認使用的儀器或加工設備是否有接地。

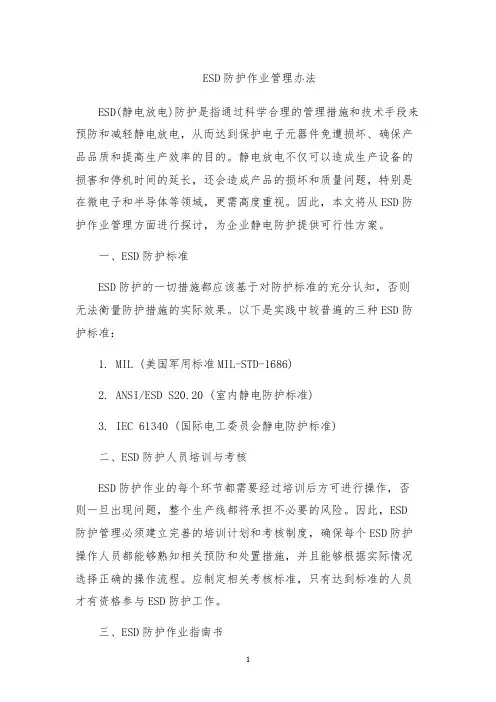

ESD防护作业管理办法
ESD防护作业管理办法ESD(静电放电)防护是指通过科学合理的管理措施和技术手段来预防和减轻静电放电，从而达到保护电子元器件免遭损坏、确保产品品质和提高生产效率的目的。
静电放电不仅可以造成生产设备的损害和停机时间的延长，还会造成产品的损坏和质量问题，特别是在微电子和半导体等领域，更需高度重视。
因此，本文将从ESD防护作业管理方面进行探讨，为企业静电防护提供可行性方案。
一、ESD防护标准ESD防护的一切措施都应该基于对防护标准的充分认知，否则无法衡量防护措施的实际效果。
以下是实践中较普遍的三种ESD防护标准：1. MIL (美国军用标准MIL-STD-1686)2. ANSI/ESD S20.20 (室内静电防护标准)3. IEC 61340 (国际电工委员会静电防护标准)二、ESD防护人员培训与考核ESD防护作业的每个环节都需要经过培训后方可进行操作，否则一旦出现问题，整个生产线都将承担不必要的风险。
因此，ESD 防护管理必须建立完善的培训计划和考核制度，确保每个ESD防护操作人员都能够熟知相关预防和处置措施，并且能够根据实际情况选择正确的操作流程。
应制定相关考核标准，只有达到标准的人员才有资格参与ESD防护工作。
三、ESD防护作业指南书ESD防护作业指南书是ESD防护管理最基本的工具。
此书应包括各项ESD防护措施、使用说明、预防和处置方法等等。
此外，还要制定并实施合理的静电泄放计划和相关防护工具的维护保养计划。
定期对这些防护设备进行检查和维护，确保防护设备的功能正常。
四、ESD防护操作规程ESD防护操作规程是针对不同场景下的静电防护工作而制定的操作指南。
应该根据工作场所不同制定相应的操作规程，遵循标准化管理，加强操作人员的监督和约束力度，以确保所有操作流程的严格执行，工作场所风险的最小化。
五、ESD防护器材的选择和维护ESD防护器材是ESD防护的关键环节。
任何静电防护设备的质量和效果都和ESD防护器材的选择和维护有着至关重要的关系。
ESD静电防护管理规章
ESD静电防护管理规章1. 引言本文档旨在制定适用于公司的ESD静电防护管理规章，以确保员工和设备免受静电危害。
静电可对电子设备和敏感器件造成损害，因此有必要制定相关管理规章以预防和控制静电产生和传输。
2. 定义- ESD：静电放电（Electrostatic Discharge），指电荷在两个物体之间突然放电的现象。
- ESD防护：采取预防措施来防止静电放电对设备和人员造成损害的行为。
3. 责任和义务- 公司将为所有员工提供必要的培训和教育，以确保他们了解和遵守ESD防护措施。
- 所有员工有责任遵守ESD防护规则，并积极参与相关培训和教育活动。
- 部门经理有责任确保其部门内的员工遵守ESD防护规章，并提供必要的支持和资源。
4. ESD防护措施- 所有员工应定期进行ESD防护培训，了解静电产生的原因、防护方法和控制措施等。
- 为员工提供符合标准的防护服装和装备，如防静电衣、手套、鞋等。
- 在需要的区域内安装静电消除装置，如静电消除器、地线等，以减少静电的积累和放电。
- 在生产和操作现场设置合适的防静电区域，并确保区域内的设备和工具符合防护要求。
- 定期检查和维护相关设备和装备，确保其正常工作并符合防护标准。
- 鼓励员工定期清洁和保养自己的工作区域，以减少静电的积累。
5. ESD事故报告和处理- 所有ESD事故都应立即报告给上级主管和ESD管理人员。
- ESD管理人员负责调查和处理ESD事故，并采取适当的纠正措施以防止类似事故再次发生。
- 所有员工有责任积极配合ESD事故的调查和处理工作，并提供必要的信息和证据。
6. 培训和教育- 公司将定期组织ESD防护培训和教育活动，确保员工了解和掌握相关知识和技能。
- 新员工应在入职前接受ESD防护培训，并通过考试以证明其理解和掌握程度。
- 部门经理应定期检查员工的培训记录，并确保其参与必要的培训和教育活动。
7. 处罚措施- 对于违反ESD防护规章的员工，将根据违规程度采取适当的处罚措施，包括口头警告、书面警告和纪律处分等。
AEQW-QA-006(5)ESD防护作业办法
6.10.10静电地板由厂务请第三方机构依相应国际标准进行验收，合格后投入使用。
后续每年重测一次，
以监控其使用状况。
6.11 ESD防护之培训：
6.11.1所有新进人员（包括所有间接人员）必须通过对此ESD要求之培训且考试合格后方可上岗。
培训
内容包括ESD零件之操作/ESD之防护与防静电手环与防静电鞋之点检方法，原则上由制程工程
师负责新进人员之培训工作。
6.11.2现场主管/制程工程师/QE工程师负责对现场操作人员进行在岗培训。
6.11.3在岗ESD培训需求分为各单位提出与QE统一要求两种，原则上每人每年至少安排1次以上在岗
培训(间接人员可视工作关系决定)。
6.11.4所有培训记录由人资行政课保存建档。
6.12静电防护标识及使用说明：
6.12.1 ESD敏感符号：
静电敏感符号，呈三角形，里面画有一只被拉一道
痕的手，用来表示该物体对ESD引起的伤害十分图A
敏感。
（如图A）
6.12.2 ESD防护符号：
静电防护符号，在三角形外围围着一个弧圈，三角
内手上的道痕没有了，用来表示该物体经过专门
设计具有静电防护能力。
（如图B）
图B
6.12.3使用说明：
静电防护工作区的入口处、需进行静电防护的工作站/工作台面、与产品直接接触的机台/治
具等，应贴有明显的ESD敏感/ESD防护符号标志。
ESD防护管理办法
6.1.5带静电手环注意事项6.1.5.1员工在作业前必须先测试所佩带的防静电腕带是合格的,方可开始作业；6.1.5.2作业时,防静电腕带戴在不影响作业的一只手上；6.1.5.3一定要使防静电腕带紧贴到手腕皮肤；不能戴在手套、衣袖上6.1.5.4不能使防静电腕带拉长超过弹性限度,防止将内部导线拉断；6.1.5.5当防静电腕带因汗、灰等变脏时会影响接触效果,要清洁金属接触部位；防6.2修理台、组件加工、生产作业台面（如插件物料加工台、SMT炉后检查台、PCB测试台、炉后分板台、皮带线拉体加工台等）6.2.1电批需进行接设备地，防止漏电损伤电子元器件；接地时直接接到设备地，电阻小于4Ω。
漏电电压要求在Vac＜0.3V；6.2.2电烙铁需接设备地，防止漏电损伤电子元器件；接地阻值小于10Ω，漏电电压要求在Vac＜0.3V。
6.2.3电源插座接地孔应接设备地，接地电阻＜10Ω。
6.2.4测试仪器、测试工装、显示器、带灯放大镜等要求接设备地，接地电阻＜10Ω。
6.2.5台面要求铺设静电胶皮6.2.5.1台面为木质材料，防静电胶皮直接铺在台面上，每2米需接接地线扣（内含1MΩ电阻）1个，与防静电地线连接，或可通过接地铜片直接接防静电地线；6.2.5.2台面为金属类材料，需在台面上铺设绝缘胶皮或其它绝缘层；防静电胶皮铺在绝缘胶皮或其它绝缘层上，每2米需接接地线扣（内含1MΩ电阻）1个，与防静电地线连接，或可通过接地铜片直接接防静电地线；9.6静电审查不符合项判断标准Maj：1、直接接触ESDS的人或仪器未按照静电防护要求进行防护；2、人员无静电防护意识；3、连续2次检查都有出现的Min；4、无点检记录或点检记录不真实；5、同一次审查中2个Min等于1个Maj；Min：1、突发性较强的问题；2、不易直接接触到ESDS的工位人员或者设备未按照静电防护要求进行防护；3、有点检记录，但不齐全或有遗漏；无明显静电标示、未对静电防护器材进行编号管理；4、已经有改善措施，且正在进行改善的问题点；10.防静电标识:见到此标识，则说明此工作区域或产品是静电敏感的，进入此区域或操作此产品时需要做好防静电准备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ESD防护作业管理方法
一、引言
随着电子设备的普及，静电已成为现代生产中不可忽视的环节，其防护已成为生产管理中的要务。
本文结合科研生产实践和管理阅历，提出ESD防护作业管理方法，以期为静电防护工作供给参考和
借鉴。
二、ESD防护基础学问
1. 静电的概念与特性
静电是指物体表面电荷不平衡而产生电场的现象。
对于ESD （Electrostatic discharge）来说，是由于人体与不同电势的物体
相接触，导致静电放电（也称静电击穿），从而对电子设备造成损
害或干扰。
2. 静电对电子设备的威逼
静电放电能直接或间接地破坏电子设备的电路、芯片等。
尤其
是微电子学、太阳能电池、LED、半导体陶瓷等微小结构，其体积小
且灰尘、湿度等环境因素的影响较大，对于静电防护要求更加严格。
3. ESD事件等级分类
3.1.ESD的放电等级（Level）：依据不同的应用领域和需要，IEC 61000-4-2标准将设备依照其防护需求（A、B、C、D）分成四
个等级。
3.2.ESD的模式分类：空气放电、体放电、带电粒子附着等方式。
三、ESD防护作业管理
1. 业务范围划分
依据ESD事件等级分类，需要划分防护区域。
将整个生产过程
划分为ESD禁止区、ESD防护区、ESD掌控区、ESD一般区几个分区，并对分区内的员工做好培训和管理。
2. 人员培训
依照ESD防护标准和程序，针对不同等级和区域特点，开展员
工静电防护学问培训，并进行考核。
每季度进行一次集体技能培训，加强员工的ESD意识和技能。
3. 静电防护设备
（1）安装ESD抗静电地垫作为工作地面。
在需要防静电的消毒
工作中，也需考虑到设备的抗静电本领。
（2）在防护区域内放置可调整脚气触发防静电鞋，充足不同击
穿电压的防护要求。
（3）建立良好的ESD防护带电粒子由人带入的防护措施，如防
静电脱衣区、带电物品隔离区等。
4. 接地体系
（1）建立稳定和有效的接地体系。
（2）防静电脚气带上大面积的接地装置，并有筒式电容的帮忙，加添防静电的效果。
（3）静电接地线路需要以彩色呈现，以使之能够辨别，假如是
两个线路穿在一根绝缘杆上，则必需在绝缘杆顶端加上区分工具。
5. 工具、设备和器材的掌控
（1）检查、测试和维护ESD防护工具、设备和器材，并定期进行校准和质保。
（2）全部涉及到ESD防护的仪器、设备、器具以及测摸索针等应标有ESD标志。
（3）影响设备正常工作的ESD问题应为制造商供给产品和服务的紧要环节之一、
6. 生产过程掌控
生产过程中，应实施削减人员作业的选择，而通过自动生产线等电气化、自动化的方法进行生产。
在手工作业时，应实行依据现行规定进行ESD防护的措施。
7. ESD除去措施
在实际的生产过程中，即使实施了严格的ESD防护工作，依旧会发生ESD事件，此时应积极除去静电，方法包括以下几个方面：
（1）气相清洗、热风、粘着纸、洗涤剂等方法提高物体表面防静电本领。
（2）依据ESD事件等级，调整设备的防静电性能，选择加添电气绝缘体，加装电容器等方法提高对静电的防护本领。
四、总结
ESD防护是现代产业中紧要的管理掌控。
本文从ESD防护基础学问启程，结合科研生产实践和管理阅历，提出了一系列针对性强的ESD防护作业管理方法，能够有效提高我们的生产效率，他律命进入ESD事件的风险。
