采暖设计热负荷指标q计算公式
暖通计算公式范文
暖通计算公式范文暖通计算是指对建筑物内部进行采暖、通风、空调、给排水等系统进行设计和计算的过程。
通过科学的方法和相关公式，能够合理预测房间的热平衡、空气质量等指标，以确保建筑物的舒适性和能源效益。
本文将介绍暖通计算中常用的一些公式。
1.热负荷计算公式：(1)空气传热热负荷计算公式：热负荷=U×A×δT其中，U为单位面积传热系数，A为面积，δT为室内外温差。
(2)冷负荷计算公式：冷负荷=Qs+Qv+Qr其中，Qs为传感热负荷，Qv为通风换热负荷，Qr为负辐射热负荷。
2.换气量计算公式：(1)基于室内空气污染程度的换气量计算公式：V=(0.2-0.1×θ)×Vv+Vm其中，θ为烟雾因子，Vv为持续通风量，Vm为瞬时通风量。
(2)基于人数的换气量计算公式：V=0.35×N其中，V为换气量，N为室内人数。
3.装置风机功率计算公式：(1)风箱功率计算公式：P=p×V×F×δP其中，p为空气密度，V为风量，F为风机效率，δP为风压。
(2)其他风机功率计算公式：P=p×Q×δP其中，Q为风量。
4.空调制冷量计算公式：(1)常用热负荷计算公式：Q=C×V×δT其中，C为换热系数，V为空气流量，δT为温度变化。
(2)高级热负荷计算公式：Q=1.163×C×W×δT其中，W为湿度变化。
5.管道水流量计算公式：(1)无压损计算公式：Q=A×v其中，Q为水流量，A为管道横截面积，v为流速。
(2)有压损计算公式：Q=K×A×v×√(2h)其中，K为系数，h为压力损失。
以上是暖通计算中常用的一些公式，通过合理应用这些公式可以准确计算出暖通系统所需的参数和能耗，从而为建筑物提供舒适的室内环境。
当然，不同的项目和具体情况可能需要采用不同的公式和方法进行计算，建筑设计师和暖通工程师需要根据实际情况进行选择和调整。
采暖设计热负荷指标q计算公式
采暖设计热负荷指标q计算一、比较准确的计算方法，公式如下：(1) q=Q/A分别为冬季采暖通风系统的热负荷（W）和建筑面积（m2）。
式中Q，AQ=Q1+Q21）围护结构的耗热量，包括基本耗热量和附加耗热量，且基本耗热量计算公式为 Q1=A×F×K×(tn-twn) （2) 式中Q1、F、K、a、tn、twn分别表示围护结构的基本耗热量（W）、维护结构的面积（m2）、传热系数[W/(m2·K)]、温差修正系数（采暖通风与空气调节设计规范，表）是根据围护结构与室外空气接触的状况对室内外温差采取的修正系数、冬季室内计算温度（℃）、采暖室外温度（℃）。
围护结构附加耗热量Q1，包括朝向附加、风力附加、外门附加和高度附加，各项附加应按其占基本耗热量的百分比确定。
根据采暖通风与空气调节设计规范中规定进行修正。
2）加热由门窗缝隙渗入室内的冷空气的耗热量，计算公式为：Q2=×cp×ρwn×L×(tn-twn) （3）式中Q2表示由门窗缝隙渗入室内的冷空气的耗热量（W）、tn和twn与上同、Cp表示空气的定压比热容[kJ/(kg·K)] ,温度为250K时,空气的定压比热容cp=(kg·K),300K时,空气的定压比热容cp=(kg·K),冬天可按250K时的值算。
ρwn表示采暖室外计算温度下的空气密度（kg/m3）、L表示渗透空气量（m3/h)、其计算公式如下：×l×m×b （4) L=L式中L0表示在基准高度（10m）风压的单独作用下，通过每米门缝进入室内的空气量[m3/(m·h)] 、l表示门窗缝隙的计算长度（m）、m表示冷风渗透压差综合修正系数（采暖通风与空气调节设计规范，附录D），b表示门窗缝渗风指数，b=～。
二、概算的方法：1）体积热指标法：建筑物的供暖设计热负荷可按下式进行概算。
建筑物耗热量指标与热负荷指标
建筑物耗热量指标按照冬季室内热环境设计标准和设定的计算条件，计算出的单位建筑面积在单位时间内消耗的需要由采暖设备提供的热量.建筑物耗热量指标是指在采暖期间平均温度条件下，为保持室内计算温度，单位建筑面积在单位时间内消耗的、需由室内采暖供给的热量采暖设计热负荷指标(g)在采暖室外计算温度条件下，为保持室内计算温度，单位建筑面积在单位时间内需由锅炉房或其他供热设施供给的热量采暖设计热负荷指标q计算公式如下：q=Q/Ao(1) 式中Q，Ao分别为冬季采暖通风系统的热负荷（W）和建筑面积（m2）,且Q值应根据建筑物下列散失的获得的热量确定：1）围护结构的耗热量，包括基本耗热量和附加耗热量，且基本耗热量计算公式为Q1=Afk(tn-twn)（2)式中Q1、F、K、a、tn、twn分别表示围护结构的基本耗热量（W）、面积（m2）、传热系数[W/（m2?K）]、温差修正系数及冬季室内计算温度（℃）、采暖室外（℃）。
围护结构附加耗热量，包括朝向附加、风力附加、外门附加和高度附加，各项附加应按其占基本耗热量的百分比确定。
2）加热由门窗隙渗入室内的冷空气的耗热量旧设计规范中的计算公式为：Q2=acpρwnLlm(tn-twn) （3)式中Q2表示由门窗缝隙渗入室内的冷空气的耗热量（W）、a表示单位换算系数、cp表示空气的定压比热容[kJ/(kg?K)]、L表示在基准高度（10m）风压的单独作用一，通过每米门缝进入室内的空气量[m3/(m?h)]、l表示门窗缝隙的计算长度（m）、tn和twn 与上同、ρwn表示采暖室外计算温度下的空气温度（kg/m3）、m表示综合修正系数。
新设计规范中的计算公式为：Q2=0.28cpρwnL(tn-twn)（4）式中tn和twn、ρwn与上同，L表示渗透空气量（m3/h)、其计算公式如下：L=L0lmb （5)式中L0表示在基准高度（10m）风压的单独作用下，通过每米门缝进入室内的空气量[m3/(m?h)] 、l表示门窗缝隙的计算长度（m）、m表示冷风渗透压差综合修正系数，b表示门窗缝渗风指数，b=0.56～0.78。

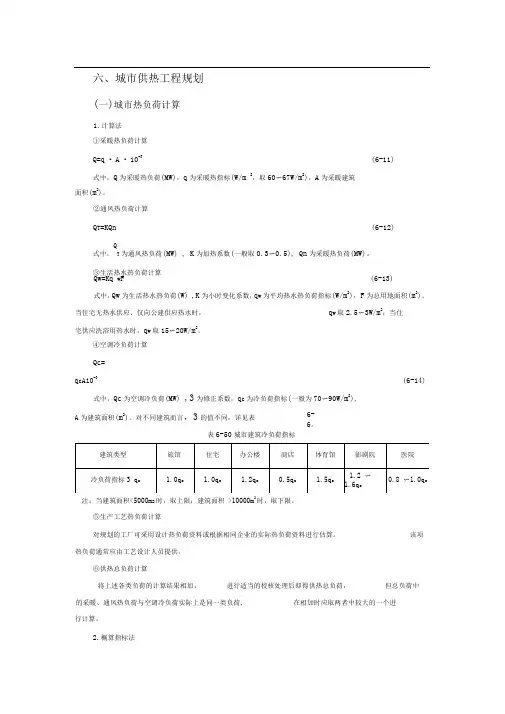

供热计算
六、城市供热工程规划 (一)城市热负荷计算 1.计算法 ①采暖热负荷计算 Q=q • A • 10-3(6-11)式中，Q 为采暖热负荷(MW)，q 为采暖热指标(W/m 2，取60〜67W/m 2)，A 为采暖建筑 面积(m 2)。
②通风热负荷计算 Q T =KQn (6-12)式中，Q T 为通风热负荷(MW) , K 为加热系数(一般取0.3〜0.5), Qn 为采暖热负荷(MW)。
③生活热水热负荷计算 Qw=Kq w F (6-13) 式中，Qw 为生活热水热负荷(W) ,K 为小时变化系数，q w 为平均热水热负荷指标(W/m 2)， F 为总用地面积(m 2)。
当住宅无热水供应、仅向公建供应热水时， q w 取2.5〜3W/m 2；当住 宅供应洗浴用热水时，q w 取15〜20W/m 2。
④空调冷负荷计算 Qc= q c A10-3(6-14) 式中，Qc 为空调冷负荷(MW) ,3为修正系数，q c 为冷负荷指标(一般为70〜90W/m 2), A 为建筑面积(m 2)。
对不同建筑而言，3的值不同，详见表表6-50城市建筑冷负荷指标 6-6。
注：当建筑面积<5000m 2时，取上限；建筑面积 >10000m 2时，取下限。
⑤生产工艺热负荷计算 对规划的工厂可采用设计热负荷资料或根据相同企业的实际热负荷资料进行估算。
该项热负荷通常应由工艺设计人员提供。
⑥供热总负荷计算 将上述各类负荷的计算结果相加， 进行适当的校核处理后即得供热总负荷， 但总负荷中的采暖、通风热负荷与空调冷负荷实际上是同一类负荷, 在相加时应取两者中较大的一个进 行计算。
2.概算指标法对民用热负荷，亦可采用综合热指标进行概算。
表城市民用建筑供暖面积热指标概算值注：1.总建筑面积大，外围护结构热工性能好，离户面积小，可采用表中较小的数值；反之，则采用表 中较大的数值。
2. 上表推荐值中，已包括了热网损失在内 (约6%)。
关于采暖热负荷的计算的理论公式
关于采暖热负荷的计算的理论公式采暖热负荷计算是确定供热设备规格和选择适当供热设备的重要依据。
热负荷计算是根据建筑物本身的热损失和热收益来确定所需的供热能量。
下面将介绍几种常见的采暖热负荷计算方法及其理论公式。
1.等效温差法：等效温差法是一种常用的热负荷计算方法。
它根据建筑物的热阻、热容和室外与室内的温度差来确定热负荷。
其计算公式如下：Q=U×A×θ其中，Q为建筑物的热负荷，U为建筑物的导热系数，A为建筑物的外墙面积，θ为室外与室内的温度差。
2.动态法：动态法是一种通过模拟建筑物在一天内的能量平衡来计算热负荷的方法。
它需要建立建筑物模型，并基于辐射热传递、传导热传递和对流热传递等因素进行计算。
其计算公式较复杂，通常借助计算机软件进行模拟计算。
3.TZ法：TZ法（Treat Zone method）是一种将建筑物分为多个热力学区域进行热负荷计算的方法。
每个区域内的热传递是根据建筑材料、室内外温度差和室内外表面积等因素进行计算的。
该方法的计算公式如下：Q=∑(U×A×θ)其中，Q为建筑物的热负荷，U为各区域的导热系数，A为各区域的面积，θ为各区域的温度差。
通过对所有区域的贡献求和，即可得到整个建筑物的热负荷。
4.百分比法：百分比法是一种通过统计建筑物内热源、室内人员、室内灯具等各个热负荷项的相对贡献比例来计算总热负荷的方法。
它适用于不需要详细考虑建筑物结构和传热方式的情况。
计算公式如下：Q=Σ(HP×CP×NF×FF)其中，Q为建筑物的热负荷，HP为各项热负荷的设计功率，CP为各项热负荷的修正系数，NF为非稳态修正系数，FF为非均匀修正系数。
需要注意的是，以上方法和公式仅提供了一种计算热负荷的途径，实际应用中还需要根据具体情况进行修正和调整。
比如，考虑到建筑物的局部热桥、日照因素、隔声阻抗等特殊条件。
因此，在进行热负荷计算时，建议结合相关行业标准和实际情况进行综合评估和修正。
采暖负荷计算
采暖负荷计算只设采暖系统的民用建筑物，其采暖负荷可按下列两种方法进行估算，注以下计计算方法要求建筑物均按照国家节能建筑设计标准设计，建筑围护结构采取了一定的节能措施，达到了节能建筑的最低节能要求，对于未按节能标准设计的建筑应根据具体情况进行修正。
1.1、单位面积热指标法当我们只知道建筑物总面积时，其采暖热负荷可参考下列数值进行估算：Q=q×FQ：建筑物采暖负荷（w）；q：单位面积热指标（w/m3），查表1，对于窗墙比比较大的建筑物应参考注释“窗墙比公式法”进行修正；F：建筑面积（m2）；表1：单位面积热指标注释：1) 总建筑面积大、外围护结构热工性能好、窗户面积小，采用较小的指标；反之采用较大的指标；2）当我们已知外墙面积、窗墙比及建筑面积时，对窗墙比比较大的建筑物，单位面积热指标应按下式进行修正：)()7.17(w n t t FW q -+∂=q ：建筑物采暖面积指标（w/m 2）；∂：外窗面积与外墙面积（包括窗）之比；W ：外墙总面积（包括窗）（m 2）； F ：总建筑面积（m 2）； tn ：室内采暖设计温度（℃）；(1) 设计集中采暖时，冬季室内采暖设计温度，应根据建筑物的用途，按下列规定采用： a 民用建筑的主要房间，散热器对流采暖宜采用16-20℃，地板辐射采暖宜采用14-18℃，空气调节宜采用18-22℃(风机盘管)；b 生产厂房的工作地点：轻作业设计温度不应低于15℃；中作业设计温度不应低于12℃；重作业设计温度不应低于10℃，作业种类的划分应按国家现行《工业企业设计卫生标准》执行，当每名工人占用较大面积（50~100m 2）时，轻作业可低至10℃，中作业可低至7℃，重作业可低至5℃；c 辅助建筑物及辅助用房，不应低于下列数值：浴室25℃；更衣室23℃；托儿所、医务室、儿院20℃；办公用室16~18℃；食堂14℃；厕所12℃；车库5℃；d 工艺或使用有特殊要求时应按相关专业标准、规范执行；e 对于冬季空气调节室内计算参数，应符合室内计算温度为18~22℃。
采暖热负荷的计算的理论公式
采暖热负荷的计算的理论公式传统方法采用建筑物的整体热平衡原理，将建筑物划分为不同的传热面，计算各个传热面的传热损失，再将其累加得到总的热负荷。
该方法计算简单，但对建筑物内部不同区域的热负荷分布不够精细。
节能法则是通过提高建筑物的节能标准和计算方法，以准确估计建筑物的热负荷。
以下是传统方法和节能法的计算公式和方法。
传统方法的计算公式1.室内传热负荷（Qh）的计算：Qh = (Qh1 + Qh2 + ... + Qhn) + QB其中，Qh1 ~ Qhn 分别代表建筑物各面的传热负荷，QB 为补偿比例。
2. 墙体传热负荷（Qhw）的计算：Qhw = A × Uw × ∆tw其中，A 为墙体面积，Uw 为墙体的传热系数，∆tw 为室内外温度差。
3. 屋顶传热负荷（Qhr）的计算：Qhr = A × Ur × ∆tr其中，A 为屋顶面积，Ur 为屋顶的传热系数，∆tr 为室内外温度差。
4. 地板传热负荷（Qhf）的计算：Qhf = A × Uf × ∆tf其中，A 为地板面积，Uf 为地板的传热系数，∆tf 为室内外温度差。
5. 窗户传热负荷（Qhw）的计算：Qhw = A × Uw × ∆tw × (1 - Lr)其中，A 为窗户面积，Uw 为窗户的传热系数，∆tw 为室内外温度差，Lr 为窗户的阳光热辐射透射率。
节能法的计算公式1.室内传热负荷（Qh）的计算：Qh=Q¤K×A×∆θ其中，Q为设计取暖能耗，K为节能系数，A为建筑物的朝向系数，∆θ为设计室内外两种状态的温差。
2.传热损失系数（Q'L）的计算：Q'L=Qh/A其中，A为传热面积。
3.建筑物比例系数（R）的计算：R=Q'S/Q'L其中，Q'S为节能设计取暖能耗。
4.重要参数的计算：a.运动风量（Qy）Qy=(Qh+Qt+Qv)×CVR×Cf其中，Qh是室内传热负荷，Qt是室内气流发热，Qv是室内人员发热，CVR是风量调节系数，Cf是风流系数。
采暖热负荷计算方法
热负荷计算方法发布时间：2016-02-24城市集中供热系统的用户在单位时间内所需的热量。
它是制订城市供热规划和设计供热系统的重要依据，也是对供热系统设计进行技术经济分析的重要原始资料。
集中供热系统的热负荷主要有采暖、通风、热水供应和生产工艺等热负荷。
其中采暖和通风用热是季节性热负荷，而热水供应和生产工艺用热则多是常年性热负荷。
季节性热负荷随气候条件而变化,在一年中变化很大,但在一天内波动较小。
常年性热负荷受气候条件影响较小，在一年中变化不大，但在一天内波动大，特别是对非全天需热的用户。
采暖热负荷在冬季某一室外温度下，为达到要求的室内温度，供热系统在单位时间内向建筑物供给的热量。
采暖设计热负荷是指当室外温度为采暖室外计算温度时，为了达到上述所要求的室内温度，供热系统在单位时间内向建筑物供给的热量。
在制订城市或区域供热规划或设计其供热系统时，往往缺乏确切的原始资料,一般只能用热指标法估算,即用单位建筑面积的热指标乘以建筑面积，得出采暖的设计热负荷Q(瓦)。
用公式表示为：Q=qfFqf--单位建筑面积热指标(W/㎡)；F--建筑面积(㎡)如已知房屋体积，也可采用每立方米建筑体积在室内外温差为1°C时的热指标qv 【W/(m3·°C)】Q=qvV(tn-tw)V--建筑体积(m3);tn--室内计算温度（°C）；tw--采暖室外计算温度（°C）。
采暖热指标qv和qf的大小与建筑物围护结构的传热系数、外围体积、密闭性或通风条件、建筑物的类型和外形以及墙窗面积比等许多因素有关，通常是依据实际工程统计分析而得，设计时可参考有关部门提供的资料，结合具体情况选用。
一、维护结构的耗热量1.维护结构的基本耗热量Qj--j部分围护结构的基本耗热量，W；Aj--j部分围护结构的表面积，m2；Kj--j部分围护结构的传热系数，W/（m2*℃）；tR--冬季室内计算温度，℃；tow-- 采暖室外计算温度，℃；α--围护结构的温差修正系数2.维护结构附加耗热量（1）朝向修正率不同朝向的围护结构，收到的太阳辐射热量是不同的；同时，不同的朝向，风的速度和频率也不同。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
采暖设计热负荷指标q
计算公式
公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
采暖设计热负荷指标q计算
一、比较准确的计算方法，公式如下：
(1) q=Q/A
分别为冬季采暖通风系统的热负荷（W）和建筑面积（m2）。
式中Q，A
Q=Q1+Q2
1）围护结构的耗热量，包括基本耗热量和附加耗热量，且基本耗热量计算公式为 Q1=A×F×K×(tn-twn) （2) 式中Q1、F、K、a、tn、twn分别表示围护结构的基本耗热量（W）、维护结构
的面积（m2）、传热系数[W/(m2·K)]、温差修正系数（采暖通风与空气调节设
计规范，表）是根据围护结构与室外空气接触的状况对室内外温差采取的修正
系数、冬季室内计算温度（℃）、采暖室外温度（℃）。
围护结构附加耗热量Q1，包括朝向附加、风力附加、外门附加和高度附加，各
项附加应按其占基本耗热量的百分比确定。
根据采暖通风与空气调节设计规范
中规定进行修正。
2）加热由门窗缝隙渗入室内的冷空气的耗热量，计算公式为：
Q2=×cp×ρwn×L×(tn-twn) （3）
式中Q2表示由门窗缝隙渗入室内的冷空气的耗热量（W）、tn和twn与上同、Cp表示空气的定压比热容[kJ/(kg·K)] ,温度为250K时,空气的定压比热容
cp=(kg·K),300K时,空气的定压比热容cp=(kg·K),冬天可按250K时的值算。
ρwn表示采暖室外计算温度下的空气密度（kg/m3）、L表示渗透空气量
（m3/h)、其计算公式如下：
×l×m×b （4) L=L
式中L0表示在基准高度（10m）风压的单独作用下，通过每米门缝进入室内的
空气量[m3/(m·h)] 、l表示门窗缝隙的计算长度（m）、m表示冷风渗透压差
综合修正系数（采暖通风与空气调节设计规范，附录D），b表示门窗缝渗风指数，b=～。
二、概算的方法：
1）体积热指标法：建筑物的供暖设计热负荷可按下式进行概算。
Qn＝qv×V×（tn－twn）
式中，
Qn——建筑物的供暖设计热负荷，W；
V——建筑物的外围体积，m3；
tn——供暖室内计算温度，℃；
twn——供暖室外计算温度，℃；
qv——建筑物的供暖体积热指标（W/m3·℃），它表示各类建筑物，在室内外温差为1℃时，每1 m3建筑物外围体积的供暖热负荷。
供暖体积热指标qv的大小主要与建筑物的围护结构及外形有关。
建筑物围护结构传热系数越大、采光率越大、外部建筑体积越小等qv值将越大。
2）面积热指标法：建筑物的供暖设计热负荷可按下式进行概算。
Qn＝qf×F
式中，
Qn——建筑物的供暖设计热负荷，W；
F——建筑物的建筑面积，m2；
Qf——建筑物的供暖面积热指标，W/m2，它表示每1 m2建筑面积的供暖设计热负荷。
建筑物的供暖热负荷，主要取决于通过垂直围护结构（墙、门、窗等）向外传递热量，它与建筑物的平面尺寸和层高有关，因而不是直接取决于建筑平面面积。
用供暖体积热指标表征建筑物供暖热负荷的大小，物理概念清楚；但
采用供暖面积热指标法，比体积热指标更易于概算，对于一般民用住宅层高在3m以下工程上可采用面积热指标法进行概算。
对于这次投标的热负荷计算，由于各个区域的室内设计温度不同，并且，各个区域的维护结构、冷空气渗透情况均有差别，如果需要计算的较为准确，应根据各个区域在建筑中的位置（如：是否靠近外墙、外墙上的门窗）和门窗的情况（是否有冷空气渗透）进行分别计算。
对于卫生间，如不靠近外墙，可以按照卧室等区域的热负荷乘以估算。
供水42℃，回水35℃，供回水温差7℃。
理论上，如果每小时一吨水的流量，循环后释放的热量为7000000卡，折合为。
根据以上计算的热负荷，可以估算出所需流量。
