环刀试验操作方法之欧阳家百创编
环刀试验操作方法
环刀试验操作方法 Last updated at 10:00 am on 25th December 2020环刀试验操作规程一、编制依据GB/T50123-1999土工试验方法标准SL260-98堤防工程施工规范山东省胶东调水工程第Ⅱ监理标段输水明渠工程质量控制监理细则二、环刀法压实度试验方法1、取样：⑴仪器设备：环刀200cm3（内径70mm）若干套，医用凡士林一瓶，铁锹一把，切土刀一个，铁锤一把。
⑵操作：①称取环刀的质量并编号记录，精确到0.01g②在压实基面随机选择取样点，取样部位应有代表性，且应在面上均匀分部，不得随意挑选，特殊情况下取样应加以注明。
③应在压实厚度的下部1/3处取样，若下部1/3的厚度不足环刀高度时，以环刀底面达到下层顶面时环刀取满土样为准，并记录压实层厚度。
④上层土用铁锹清除，并做成平面，把以松动的土块清理干净。
⑤然后在环刀内壁涂一薄层凡士林，刃口向下放在取样点上，将环刀盖放在环刀上并加垫木，用铁锤慢慢垂直下压。
同时用切土刀沿环刀外侧切削土样，边压边削至土样高出环刀，取出环刀用切土刀整平环刀两端土样，擦干净环刀外壁。
用密封性能良好的包装袋封好后加以编号，送到实验室待用。
2、含水率试验⑴仪器设备：①电热烘箱：应能控制温度为105～110℃②天平：称量200g，最小分值0.01g；称量1000g，最小分值0.1g。
铝盒若干⑵试验：①称取环刀和湿土样的总质量。
②称取铝盒的质量，记录并编号备用。
③取环刀中的有代表性的试样放入铝盒，盖上盒盖，称取盒加湿土质量，准确止0.01g。
④把盒号和盒重填写在记录表中。
把盒重加湿土重填写在记录表中，湿土重同样填写。
⑤打开盒盖，将盒置于烘箱内，在105～110℃的恒温下烘止恒量，烘干时间对粘土、粉土不得少于8小时，对砂土不得小于6小时。
⑥将称量盒从烘箱中取出，加上盒盖，放入干燥容器内冷却至室温，称盒加干土质量，准确至0.01g。
⑦把相应数据填写在记录表内。

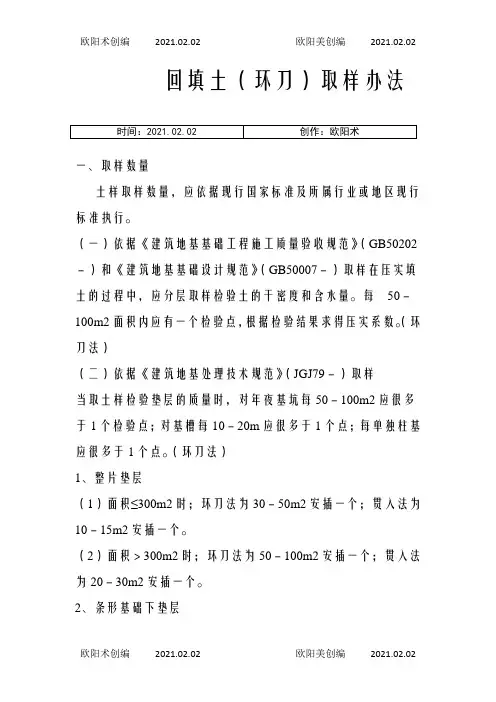

回填土环刀取样方法之欧阳术创编
回填土（环刀）取样办法一、取样数量土样取样数量，应依据现行国家标准及所属行业或地区现行标准执行。
（一）依据《建筑地基基础工程施工质量验收规范》（GB50202－）和《建筑地基基础设计规范》（GB50007－）取样在压实填土的过程中，应分层取样检验土的干密度和含水量。
每50－100m2面积内应有一个检验点，根据检验结果求得压实系数。
（环刀法）（二）依据《建筑地基处理技术规范》（JGJ79－）取样当取土样检验垫层的质量时，对年夜基坑每50－100m2应很多于1个检验点；对基槽每10－20m应很多于1个点；每单独柱基应很多于1个点。
（环刀法）1、整片垫层（1）面积≤300m2时；环刀法为30－50m2安插一个；贯入法为10－15m2安插一个。
（2）面积＞300m2时；环刀法为50－100m2安插一个；贯入法为20－30m2安插一个。
2、条形基础下垫层（1）参照整片垫层要求。
（2）环刀法每20m至少安插一个；贯入法每5m至少安插一个。
3、单独基础下垫层（1）参照整片垫层要求。
（2）每个单独基础下垫层很多于两个测点。
（四）依据《城市路途工程施工及验收规程》（DBJ08－225－1997）取样土路基、石灰土垫层检测频率：每层1000m2测一组，每组3点。
（环刀法）人行道路基、土路肩检测频率：每100m测2点。
（环刀法）砂砾、碎石垫层、三渣基层检测频率：每层1000m2测1点。
（灌砂法）二灰土底基层检测频率：每层1000m2测1点（环刀法）进出口斜坡土基检测频率：每个测1点。
（环刀法）（五）依据《市政排水管道工程施工及验收规程》（DBJ08－220－1996）取样沟槽覆土、沟槽回填填砂胸腔部分和管顶以上500内检测频率：两井之间每层测一组，每组3点。
（环刀法）（六）依据《市政桥梁工程施工及验收规范》（DBJ08－228－1997）取样基坑填土的检测频率：每座墩、台或每仓驳岸、防汛墙，每层测一组，每组3点。
二、取样须知1、采纳的土样应具有一定的代表性，取样量应能满足试验的需要。
环刀法检测压实度试验步骤
环刀法检测压实度试验步骤环刀法检测压实度试验听起来有点“高大上”，是不是？一开始听这名字，很多人脑袋里可能就浮现出了一堆专业名词，觉得它像是个难懂的科学实验，或者是那些工程师们专属的“黑魔法”。
但它并不复杂，反而挺有意思的。
今天咱们就从头说起，把环刀法的步骤讲得简单明了，让你一下子就明白它到底怎么回事儿。
好啦，话不多说，咱先说说什么是环刀法。
其实它就是一种测量土壤压实度的工具和方法，目的是看看土壤是不是按标准压实了，能不能承受工程上的负载。
想象一下，咱们修马路，修高楼，地基得稳固，土壤如果松散，后果可就不堪设想。
压实度，就是告诉你这块地是软乎乎的，还是结实得像石头一样。
说到环刀法，其实它有点像切蛋糕。
你用一个圆环刀，在地面上挖个小坑，把土壤切下来一块。
切下来的土样就像一块蛋糕，咱们要测量它的体积，然后通过它的质量来推算出压实度。
你看，工作步骤其实就这么简单。
但要做到精准，还得讲究一点技巧。
得选择一个合适的地方。
别随便找个地头，毕竟这事关重大。
最好选一个比较平坦、代表性的地方，避免测出来的数据不准。
这个环刀呢，它就像个小小的铁环，形状很像个小圆圈，放在土壤上，稍微用点力，它就会顺着土壤的表面切下去。
别看这个环刀小巧，它的刀口可是特别锋利，切土时就像切黄油一样。
你得小心点，不然就会把土样切得不规整，影响测量结果。
切下去之后，得小心地把土样取出来。
这时候可不能着急哦，得保持土样的完整性。
你可以拿个小刷子，轻轻地把周围的土块清理干净，确保取出来的土样是完整的。
动作要轻巧，心细如发，别弄得一团糟。
毕竟，土样就像你做的精致小蛋糕一样，不能随便弄坏了。
然后，你就可以测量这个土样的质量了。
一般来说，用一个精密天平，准确到克，别让土样的质量少了半点儿。
称完之后，接下来就该计算土壤的干密度了。
这个过程虽然简单，但每一步都得小心翼翼，不能有一点马虎。
等你得到了干密度后，就可以根据标准来判断压实度了。
如果压实度符合要求，那就说明这块地已经压实了，能支撑上面的大楼或者马路。
环刀法测定压实度实验操作规程
环刀法测定压实度实验操作规程
一、仪器级设备参数
环刀内径：6~8cm 高：2~3cm 壁厚：1.5~2cm
天平：感量0.1g
环刀手柄、铁锤、橡皮锤、镐、小铁锹、修土刀、毛刷、直尺、钢丝锯、木板及测定含水率设备等。
二、操作程序
1、在进行实验前对检测实验对象试样用同种采莲进行击实试验，得到最大干密度及最佳含水率。
2、擦净环刀，在环刀内壁涂抹一薄层凡士林，称取环刀质量M2，精确至0.1g。
3、在试验地点取样处，讲面积约30*30cm的地面用毛刷清理干净，并将压实层表面浮动及不平整的土用小铁锹铲去，铲挖深度约为当前压实层厚度的三分之一，但不得将下层土壤扰动。
4、将环刀刀口向下垂直放在铲去表面浮土的表面并用力按压使环刀固定于压实层表面，再将环刀手柄放在环刀上，注意环刀手柄是否垂直，再用铁锤锤击环刀手柄，将环刀均匀打入压实层中，至土样高出环刀为止。
5、去掉环刀手柄，用镐将环刀及试样挖出。
6、将取出的试样用修土刀自边至中削去两端余土，用直尺检测直至修平为止。
7、擦净环刀外壁，用天平称量环刀及试样合计重量M1，精确至
0.1g，并根据环刀质量M2计算出试样湿密度。
8、用橡皮锤敲击环刀，取出一部分具有代表性的试样，测定其含水率。
三、注意事项
1、环刀法测定压实度试验适用于测定细粒土压实度，粗粒土适用于灌砂法及灌水法。
1、。
环刀法测压实度的步骤
环刀法测压实度的步骤嘿，朋友们！今天咱来唠唠环刀法测压实度的那些事儿。
你看哈，这环刀法就像是我们盖房子时候的一把特别的尺子。
咱要先用个小铁环，就像给泥土戴个小帽子似的，用力往土里一按。
这一下可重要啦，得按得稳稳当当的，不能歪了斜了，不然测出来的结果可就不靠谱咯！然后呢，小心翼翼地把带着泥土的小铁环给取出来，就像捧着宝贝一样。
接下来呀，就得把这环里的土弄出来称称重量。
哎呀，这可不能马虎，得称得准准的，就跟称金子似的。
称完了土的重量，还没完事儿呢！还得知道这土的体积呀。
这就好比你知道了一个人的体重，还得知道他的身高，才能知道他胖不胖嘛。
这环的体积咱是知道的呀，所以就能算出这土的密度啦。
你说这环刀法测压实度是不是挺有意思的？就好像我们在和泥土玩一个小游戏。
可别小看这个游戏哦，它能告诉我们这地面是不是压得实实的。
要是没压好，那以后走在上面会不会嘎吱嘎吱响呢？就像走在跷跷板上一样，多不稳当呀！你想想，要是修个路，这压实度没测好，过不了多久路就坑坑洼洼的了，那多糟糕呀！车开上去颠得人难受不说，还可能会出问题呢。
所以说呀，这环刀法测压实度可太重要啦，就跟医生给咱检查身体一样，得仔仔细细的。
咱在操作的时候可得认真，不能随随便便的。
就好比做饭，调料放多了放少了味道都不对，咱这环刀法操作不规范，结果也不准呀。
每一步都得做到位，不能偷懒。
而且呀，这环刀法也不是什么难事儿，只要咱多练练，肯定能掌握得很好。
就像骑自行车一样，一开始可能会摔跟头，但多骑几次不就熟练啦？等咱熟练了，那测压实度就跟玩儿似的，轻松搞定！反正呀，环刀法测压实度这事儿，咱得重视起来，认真对待。
可别不当回事儿，不然到时候出了问题可就麻烦咯！这就是我对环刀法测压实度的理解，大家觉得有没有道理呢？。
环刀法使用原理、环刀使用方法及步骤
环刀是一种常用的外科手术器械，它广泛应用于外科手术、整形美容手术以及皮肤科疾病的治疗中。
环刀的使用原理、使用方法及步骤对于医护人员来说至关重要，下面将就环刀的使用原理、使用方法及步骤进行介绍。
一、环刀的使用原理环刀是一种外科手术器械，其使用原理主要是利用其特殊的设计结构，在手术过程中可以对局部的皮肤和软组织进行精确地切割，同时可以最大程度地保留周围健康组织。
环刀主要通过刀片与环的特殊设计，可以准确地切割肿瘤、囊肿等病变组织，使手术创口更加美观、愈合更快，并且减少了感染的几率。
二、环刀的使用方法1. 准备工作使用环刀前，需要进行器械和手术准备工作。
首先需要检查环刀的刀片是否完好，刀片是否锐利，确保其正常工作。
接着需要准备手术所需的消毒器械、麻醉药品、止血药品等。
2. 术前标记在进行皮肤手术前，需要对手术部位进行标记。
对于整形手术来说，需要根据患者的不同情况，绘制出手术设计图，并在患者皮肤上进行标记，确定手术范围和切口位置。
3. 术中操作在进行环刀手术时，需要将手术部位进行局部麻醉，使患者免受疼痛。
然后医生根据手术需求选择合适的环刀刀片，并将其安装在环刀手柄上。
在手术过程中，需要医生根据手术部位和病变情况，选择合适的手术技术和方法，进行精细的切割操作。
在手术过程中需要及时止血，确保手术创口的清洁、干燥。
4. 术后处理手术结束后，需要对手术部位进行缝合及包扎处理。
在这个过程中，医护人员需要及时对手术部位进行观察，防止术后感染和出血等并发症的发生。
三、环刀的使用步骤1. 准备工作准备器械和手术所需物品，检查环刀的刀片和手柄是否完好。
2. 术前标记根据手术需求在患者皮肤上进行标记，确定手术范围和切口位置。
3. 术中操作进行局部麻醉，选择适合的环刀刀片，并根据手术需要进行精细的切割操作。
4. 术后处理对手术部位进行缝合及包扎处理，及时观察术后情况。
环刀的使用原理、使用方法及步骤对医护人员来说至关重要。
正确的使用环刀可以使手术更加精确、高效，减少并发症的发生，加速患者的康复。
环刀法压实度试验方法
环刀法测定压实度一、目的和适用范围1、本方法规定在公路工程现场用环刀法测定土基及路面材料的密度及压实度。
2 、本方法适用于细粒土及无机结合料稳定细粒土的密度。
但对无机结合料稳定细粒土，其龄期不宜超过 2d ，且宜用于施工过程中的压实度检验。
二、仪具与材料本试验需要下列仪具与材料：1 、人工取土器：包括环刀、环盖、定向筒和击实锤系统（导杆、落锤、手柄）。
2 、天平：感量 0.1g （用于取芯头内径小于 70mm 样品的称量），或 1.0g （用于取芯头内径 100mm 样品的称量）。
3 、其它：镐、小铁锹、修土刀、毛刷、直尺、钢丝锯、凡士林、木板及测定含水量设备等。
三、方法与步骤1 、按有关试验方法对检测试样用同种材料进行击实试验，得到最大干密度 ( ρdmax ) 及最佳含水量 ( w 0 ) 。
2 、用人工取土器测定砂性土或砂层密度时的步骤：（ 1 ）擦净环刀，称取环刀质量 M 2 ，准确至 0 . 1g. （ 2 ）在试验地点，将面积约30cm × 30cm 的地面清扫干净，并将压实层铲表面浮动及不平整的部分，达一定深度，使环刀打下后，能达到要求的取土深度，但不得将下层扰动。
（ 3 ）将定向筒齿钉固定于铲平的地面上，顺次将环刀、环盖放入定向筒内与地面垂直。
（ 4 ）将导杆保持垂直状态，用取土器落锤将环刀打入压实层中，至环盖顶面与定向筒上口齐平为止。
（ 5 ）去掉击实锤和定向筒，用镐将环刀试样挖出。
（ 6 ）轻轻取下环盖，用修土刀自边至中削去环刀两端余土，用直尺检测直至修平为止。
（ 7 ）擦净环刀壁，用天平称取出环刀及试样合计质量 M 1 ，准确至 0 . 1g . （ 8 ）自环刀中取出试样，取具有代表性的试样，测定其含水量（ w ）。
3 、本试验须进行两次平行测定，其平行差值不得大于 0 . 03g /cm 3 。
求其算术平均值。
四、计算按式（4--10）计算试验的含水量。
100%s sm m m ω-=⨯ 式中：w —含水率（%），计算至0.1m —湿土质量（g ）ms —干土质量（g ）按式（ 4 — 11 ）、（ 4 — 12 ）计算试样的湿度及干密度：（ 4 — 11 ） 10.01d ρρω=+ （ 4 — 12 ）式中： ρ ——试样的湿密度（ g/cm 3 ） ；ρ d ——试样的干密度（ g/cm 3 ）；m 1 ——环刀与试样合计质量（ g ）；m 2 ——环刀质量（ g ）；V ——环刀体积（cm 3）w ——试样的含水量（ % ）。
环刀的使用方法
用人工取土器测定粘性土及无机结合材料稳定细粒土密度的步骤:<br />(1)擦净环刀,称取环刀质量,准确至0.1g.<br />(2)在试验地点,将面积约30cm×30cm的地面清扫干净,并将压实层铲去表面浮动及不平整的部分,达一定深底,使环刀打下后,能达到要求的取土深度,但不得将下层扰动.<br />(3)将定向筒齿钉固定于铲平的地面上,顺次将环刀,环盖放入定向筒内与地面垂直.<br /(4)将导杆保持垂直状态,用取土器落锤将环刀入压实层中,至环盖顶面与定向筒上口齐平为止.<br />(5)去掉击实锤和定向筒,用镐将环刀及试样挖出.<strong>环刀</strong><br />(6)轻轻取下环盖,用修土刀自边至中削去环刀两端余土,用直尺检测直至修平为止.<br />(7)擦净环刀外壁,用于平称取环刀及试样合计质量,准确至0.1g.<br />(8)自环刀中取出试样,取具有代表性的试样,测定其含水量.<br />3. 用人工取土器测定砂性土或砂层密度时步骤:<br />(1)如为湿润的砂土,试验时不需使用击实锤和定向筒.在铲平的地面上,细心挖出一个直径较环刀外径略大的砂土柱,将环刀刃口向下,平置于砂土柱上,用两手平稳地将环刀垂直压下,直至砂土柱突出环刀上端约2cm时为止.<strong>环刀</strong><br />(2)削掉环刀口上的多余砂土,并用直尺刮平.<br />(3)在环刀上口盖一块平滑的木板,一手按住木板,另一手用小铁锹将试样从环刀底部切断,然后将装满试样的环刀反转过来,削去环刀刃口上部的多余砂土,并用直尺刮平.<br />(4)擦净环刀外壁,称环刀与试样合计质量,准确至0.1g.<br />(5)自环刀中取具有代表性的试样测定其含水量.<br />(6)干燥的砂土不能挖成砂土柱时,可直接将环刀压入或打入土中.<br />4. 用电动取土器测定无机结合料细粒土和硬塑土密度的步骤:<strong>环刀</strong><br />(1)装上所需规格的取芯头,在施工现场取芯前,选择一块平整的路段,将四只车轮打起,四根定位销钉采用人工加压的的方法,压入路基土层中,松开锁紧手柄,旋动升降手轮,使取芯头刚好与土层接触,锁紧手柄.<br />(2)将电瓶与调速器接通,调速器的输出端接入取芯机电源插口.指示灯亮,显示电路已通;启动开关,电动机工作,带动取芯机构转动.根据土层含水量调节转速,操作升降手柄,上提取芯机构,停机,移开机器,由于取芯头圆筒外表有几条螺旋状突起,切下的土屑排在筒外螺纹上旋抛出地表.因此,将取芯套筒套在切削好的土芯立柱上,摇动即可取出样品.<strong>环刀</strong><br />(3)取出样品,立即按取芯套筒长度用修土刀或钢丝锯修平两端,制成所需规格土芯,如拟进行其它试验项目,装入铝盒,送试验室备用.<br />(4)用天平称量土芯带套筒质量,从土芯中心部分取试样测定含水量.<br />5. 本试验须进行两次平行测定,其平行差值不得大于0.03g/cm3.求其算术平均值.<br />四<strong>环刀</strong>,计算<br />1. 按下列各式分别计算试样的湿密度及干密度:<br />式中 ——试样的湿密度(g/cm3);<br />——试验的干密度(g/cm3);<br />——环刀或取芯套筒与试样合计质量(g);<br />——环刀或取芯套筒质量(g);<br />——环刀或取芯套筒直径(cm);<br />——环刀或取芯套筒高度(cm);<br />——试样的含水量(%).<br />2. 按下式计算施工压实度:<strong>环刀</strong><br />式中——测试地点的施工压实度(%);<br />——试样的干密度(g/cm3);<br />——由击实试验得到的试样的最大干密度(g/cm3).<br />五,报告<strong>环刀</strong><br />试验应报告土的鉴别分类,土的含水量,湿密度,干密度,最大干密度,压实度等.<br /> </p>（1）环刀的使用及注意事项使用时应刃向下，在切取土样时避免歪斜，使其垂直均匀受力下切，使用前可将环刀涂抹少许凡士林。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
环刀试验操作规程
欧阳家百（2021.03.07）
一、编制依据
GB/T50123-1999土工试验方法标准
SL260-98堤防工程施工规范
山东省胶东调水工程第Ⅱ监理标段输水明渠工程质量控制监理细则
二、环刀法压实度试验方法
1、取样：
⑴仪器设备：
环刀200cm3（内径70mm）若干套，医用凡士林一瓶，铁锹一把，切土刀一个，铁锤一把。
⑵操作：
①称取环刀的质量并编号记录，精确到0.01g
②在压实基面随机选择取样点，取样部位应有代表
性，且应在面上均匀分部，不得随意挑选，特殊
情况下取样应加以注明。
③应在压实厚度的下部1/3处取样，若下部1/3的
厚度不足环刀高度时，以环刀底面达到下层顶面
时环刀取满土样为准，并记录压实层厚度。
④上层土用铁锹清除，并做成平面，把以松动的土
块清理干净。
⑤然后在环刀内壁涂一薄层凡士林，刃口向下放在
取样点上，将环刀盖放在环刀上并加垫木，用铁
锤慢慢垂直下压。
同时用切土刀沿环刀外侧切削
土样，边压边削至土样高出环刀，取出环刀用切
土刀整平环刀两端土样，擦干净环刀外壁。
用密
封性能良好的包装袋封好后加以编号，送到实验
室待用。
2、含水率试验
⑴仪器设备：
①电热烘箱：应能控制温度为105～110℃
②天平：称量200g，最小分值0.01g；
称量1000g，最小分值0.1g。
铝盒若干
⑵试验：
①称取环刀和湿土样的总质量。
②称取铝盒的质量，记录并编号备用。
③取环刀中的有代表性的试样放入铝盒，盖上盒
盖，称取盒加湿土质量，准确止0.01g。
④把盒号和盒重填写在记录表中。
把盒重加湿土重
填写在记录表中，湿土重同样填写。
⑤打开盒盖，将盒置于烘箱内，在105～110℃的恒
温下烘止恒量，烘干时间对粘土、粉土不得少于
8小时，对砂土不得小于6小时。
⑥将称量盒从烘箱中取出，加上盒盖，放入干燥容
器内冷却至室温，称盒加干土质量，准确至
0.01g。
⑦把相应数据填写在记录表内。
⑧含水量按下式计算
含水量＝湿土重-干土重
⑨试样的含水率，应按下式计算，准确至0.1％
含水率＝（湿土质量/干土质量-1）×100
⑩本试验应进行两次平行测定，取两次测值的平均值，
3、密度试验
①试样湿密度计算：应按下式计算，精确至0.01g/cm3
土样湿密度＝湿土质量÷环刀体积
③试样干密度计算：应按下式计算，精确至
0.01g/cm3
土样干密度＝湿密度÷（1+含水率×0.01）
④压实度计算：应按下式计算
压实度＝土样干密度÷最大干密度×100。
