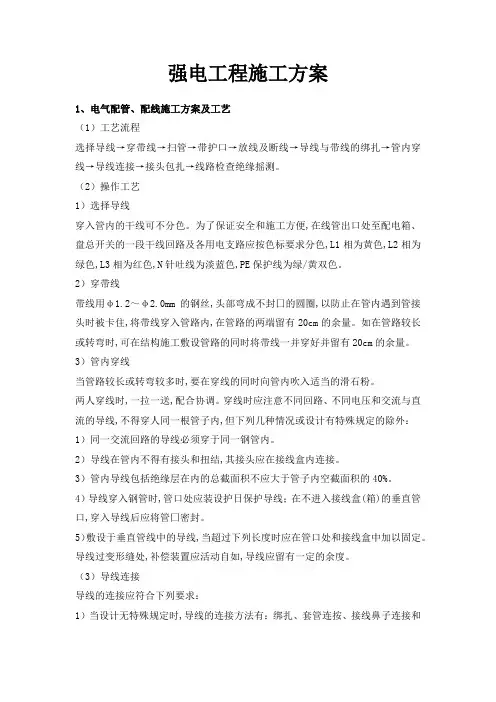

强电工程施工方案1、电气配管、配线施工方案及工艺（1）工艺流程选择导线→穿带线→扫管→带护口→放线及断线→导线与带线的绑扎→管内穿线→导线连接→接头包扎→线路检查绝缘摇测。
（2）操作工艺1）选择导线穿入管内的干线可不分色。
为了保证安全和施工方便,在线管出口处至配电箱、盘总开关的一段干线回路及各用电支路应按色标要求分色,L1相为黄色,L2相为绿色,L3相为红色,N针吐线为淡蓝色,PE保护线为绿/黄双色。
2）穿带线带线用φ1.2～φ2.0mm的钢丝,头部弯成不封囗的圆圈,以防止在管内遇到管接头时被卡住,将带线穿入管路内,在管路的两端留有20cm的余量。
如在管路较长或转弯时,可在结构施工敷设管路的同时将带线一并穿好并留有20cm的余量。
3）管内穿线当管路较长或转弯较多时,要在穿线的同时向管内吹入适当的滑石粉。
两人穿线时,一拉一送,配合协调。
穿线时应注意不同回路、不同电压和交流与直流的导线,不得穿人同一根管子内,但下列几种情况或设计有特殊规定的除外：1）同一交流回路的导线必须穿于同一钢管内。
2）导线在管内不得有接头和扭结,其接头应在接线盒内连接。
3）管内导线包括绝缘层在内的总截面积不应大于管子内空截面积的40%。
4）导线穿入钢管时,管口处应装设护日保护导线；在不进入接线盒(箱)的垂直管口,穿入导线后应将管囗密封。
5）敷设于垂直管线中的导线,当超过下列长度时应在管口处和接线盒中加以固定。
导线过变形缝处,补偿装置应活动自如,导线应留有一定的余度。
（3）导线连接导线的连接应符合下列要求：1）当设计无特殊规定时,导线的连接方法有：绑扎、套管连按、接线鼻子连接和压线帽连接。
2）绑扎连接处的焊锡缝应饱满,表面光滑；焊剂应无腐蚀性,焊接后应清除残余焊剂。
3）套管、接线鼻子和压线帽连接选用与导线线芯规格相匹配,压接时压接深度、压口数量和压接长度应符合产品技术文件的有关规定。
4）剖开导线绝缘层时,不应损伤线芯；线芯连接后,绝缘带应包缠均匀紧密,在接线鼻子的根部与导线绝缘层间的空隙处,应采用绝缘带包缠严密。
强电系统工程施工工艺
强电系统工程施工工艺一、强电系统施工工艺概述强电系统是工业和建筑领域中不可或缺的一部分，它涉及到配电、照明、电缆敷设等方面，直接影响到生产和生活的正常运行。
强电系统的施工工艺是保证系统正常运行的重要环节，对于施工工艺的掌握和实施，将直接影响到系统的性能和安全性。
强电系统施工工艺主要包括设计、施工方案制定、施工准备、施工实施、验收和调试等环节。
其中，设计是最基础的环节，决定了整个强电系统的布局和功能；施工方案的制定是保证施工质量和进度的重要手段；施工准备包括施工人员的培训、施工材料的准备等；施工实施是最为关键的环节，直接影响到系统的性能和质量；验收和调试是确认系统安全运行的最后一道工序。
二、强电系统施工工艺的关键环节1. 设计：设计是整个工程的基础，它直接决定了系统的性能和功能。
在设计过程中要充分考虑建筑规划、用电负荷、线路布置等因素，确保设计方案合理可行。
2. 施工方案制定：在设计完成后，施工单位应立即制定施工方案，明确施工步骤、工艺要求、安全措施等内容。
施工方案的制定应参照设计图纸，确保施工符合设计要求。
3. 施工准备：施工前要进行充分的准备工作，包括施工材料的准备、施工工具的准备、施工人员的培训等。
施工前要对施工现场进行勘察，确保施工顺利进行。
4. 施工实施：施工过程中要严格按照设计要求和施工方案进行，保证施工质量和进度。
在施工过程中要加强质量控制和安全管理，确保施工安全和顺利进行。
5. 验收和调试：施工完成后要进行系统的验收和调试工作，确保系统符合设计要求和标准。
在验收和调试过程中要进行全面的检测和测试，确保系统正常运行。
三、强电系统施工工艺的具体操作1. 设计阶段在设计阶段，首先要明确工程的需求和要求，然后进行详细的规划和设计。
设计应考虑到用电负荷、电缆敷设、线路布置、设备选型等因素，确保设计合理可行。
2. 施工方案制定阶段施工方案制定是施工的关键步骤，施工方案应根据设计要求和实际情况合理制定，并明确施工步骤、工艺要求、安全措施等内容。
强电安装工程
强电安装工程强电安装工程主要为镀锌铜管敷设、管内穿线、配电箱安装、灯具及开关插座安装。
电气工程必须严格按图施工，图纸上未做要求的，按国家现行标准、规范进行施工。
1施工前的准备开工前，进行图纸会审，并对施工人员进行安全、质量、技术交底，熟悉确认的资料、图纸、施工方案及国家验收规范《电气装置安装工程施工及验收规范》及《建筑电气安装工程质量检验评定标准》。
2施工顺序工艺流程：预留预埋－开关盒清扫－明配管－导线敷设－配电箱安装开关、插座安装－灯具安装－调试3镀锌钢管敷设镀锌钢管管敷设的工序是根据设计施工图和规范要求，按照用电设备、开关设备定位、管路放线、管路敷设的顺序进行，暗敷设在混凝土内时，要在钢筋上绑扎牢固。
镀锌钢管管的连接应用丝接，套管的长度为管径的2倍，镀锌管接线盒、配电箱连接，一般是采用入盒锁口连接，连接时管口距箱盒外壁为5mm，将入盒接头套在管口上，紧贴敲落孔，再旋入入盒锁扣。
常用的弯曲半径是根据管内穿线的需要，暗敷设时不应小于管子外径的6倍，暗敷设在混凝土内时不应小于管子外径的10倍。
4管内穿线管内穿线工作在管子全部敷设完毕、墙面粗装修工程结束后进行。
穿线前应将管中的杂物清除干净，常用的工艺方法是用压缩空气吹扫，可采用V-0.6T空压机，将压力保持在0.5MPa，将送气软头插入需要吹扫的线管一端进行吹扫。
导线穿管时，采用1.2mm的银丝作为引线。
在比较长的垂直管路中，防止由于导线本身的自重拉断拉伤导线，本工程采用截面小于35mm2，当导线长度达到30m时．应设过路盒加以固定。
在接线盒中的固定方法如图5-l所示：5开关插座安装安装顺序为：清扫线盒－开关接线－开关安装－通电测试将开关、插座线路接好，将面板用螺丝固定在接线盒上，并使开关、插座面板紧贴墙面，卫生间插座、阳台插座高度为1.6m，空调插座高度为1.8m，其他插座高度为0.3m，同一场所安装的开关、插座高度应尽量保持一致。
同一室内安装的开关、插座高低差不应大于5mm，成排安装的开关、插座高差不应大于2mm。
室内强电安装的施工工艺流程

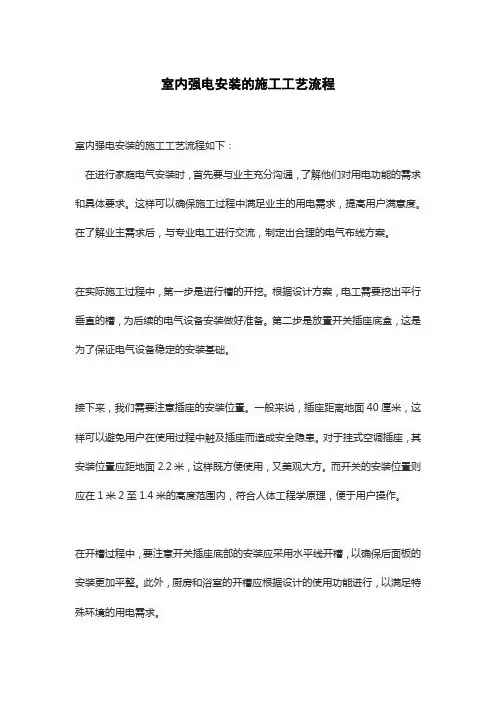

室内强电安装的施工工艺流程室内强电安装的施工工艺流程如下：在进行家庭电气安装时，首先要与业主充分沟通，了解他们对用电功能的需求和具体要求。
这样可以确保施工过程中满足业主的用电需求，提高用户满意度。
在了解业主需求后，与专业电工进行交流，制定出合理的电气布线方案。
在实际施工过程中，第一步是进行槽的开挖。
根据设计方案，电工需要挖出平行垂直的槽，为后续的电气设备安装做好准备。
第二步是放置开关插座底盒，这是为了保证电气设备稳定的安装基础。
接下来，我们需要注意插座的安装位置。
一般来说，插座距离地面40厘米，这样可以避免用户在使用过程中触及插座而造成安全隐患。
对于挂式空调插座，其安装位置应距地面2.2米，这样既方便使用，又美观大方。
而开关的安装位置则应在1米2至1.4米的高度范围内，符合人体工程学原理，便于用户操作。
在开槽过程中，要注意开关插座底部的安装应采用水平线开槽，以确保后面板的安装更加平整。
此外，厨房和浴室的开槽应根据设计的使用功能进行，以满足特殊环境的用电需求。
电路布线是电气安装的关键环节。
家庭用电应选择2.5平方米以上的铜芯线，电线管的直径应达到16毫米以上。
为了保证电气安全，强弱电线管应分开布置，避免电磁干扰。
在安装过程中，强电和弱电的最小间距应为30厘米，以保证电信号的稳定传输。
针对不同设备的用电需求，我们有必要对电线进行合理分组。
例如，空调插座专用电线应选用6平方米以上的规格，电气插座专用电线选用4平方米，开关则应使用2.5平方米以上的特殊分组。
此外，空调线路组应离地面2米以上，电气线路组则需在地面进行布设，开关和照明线路组则应在墙顶进行布设。
在完成电线布设后，我们要对开关插座进行安装。
安装过程中，确保开关插座底部水平和垂直，以便后面板安装更加平整。
最后，对整个电气系统进行调试，确保各设备正常运行，为业主提供一个安全、舒适的居住环境。
在家庭电气安装过程中，我们要严格遵循施工规范，从沟通、设计、施工到调试，全方位保障业主的用电需求。
第十三章-强电工程的施工方法、程序说明及附图

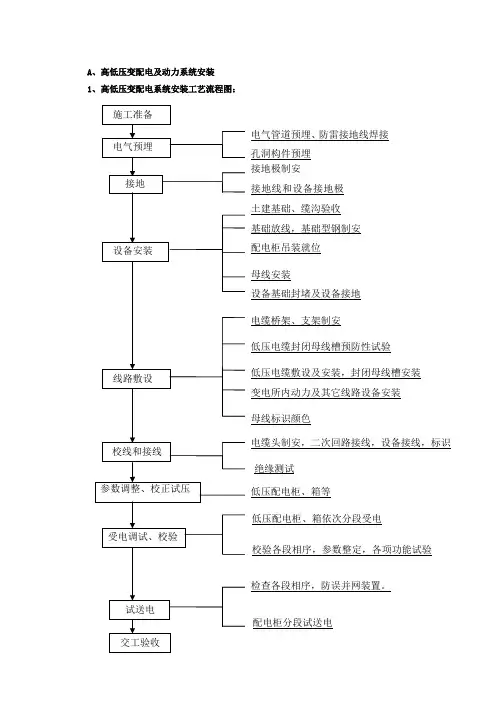

A、高低压变配电及动力系统安装1、高低压变配电系统安装工艺流程图：2、成套配电柜(盘）及动力开关柜安装高低压配电柜是电力线路的馈电及保护装置，在整个项目供电中占有很重要的位置，是关键设备.严格执行《电气装置安装工程盘柜及二次回路结线施工及验收规范》(GB50171-92）；做到安全可靠、经济合理、技术先进、整齐美观。
2.1施工程序2.2高低压配电柜运抵施工现场后，由起重吊装班配合用吊车吊到配电室门口平台上，用厚壁钢管将柜滚进屋内，过程中注意要小心轻放。
2.3设备开箱检查：设备和器材到达施工现场后应存放在室内或能避雨、风、沙的干燥场所,安装前应会同建设单位或监理共同进行开箱检查,并做好设备开箱记录。
2。
4在搬运过程中要固定牢靠，防止碰撞，避免元件、仪表及油漆的损坏。
2。
5柜（箱）要安装在基础型钢上时,型钢可根据此电柜的尺寸大小和重量，选用槽钢或角钢制作，制作时应将型钢矫正矫直，接图纸要求预制加工好后，要按施工图纸所标位置配合土建工程预埋,注意基础型钢顶部宜高出室内抹平地面10mm，但手车式成套柜应与抹平地面相平或按产品要求执行。
基础型钢要求预留铁件焊接牢固,并要用水准仪或水平尺找平、找正.其安装允许偏差如下：基础型钢安装完毕应用40×4扁钢在基础型钢的两端分别与接地网进行焊接，焊接面为扁钢宽度的两倍，焊接要牢固，确保基础型钢有良好的接地。
2.6柜（箱)定位安装:柜（箱）应接施工图的布置，接顺序将柜放在基础型钢上，按柜(箱）安装允许偏差的要求，逐台将柜找正、找平,找正时可用0.5mm铁片进行调整，但每处垫片最多不能超过三片，然后接柜固定螺孔尺寸，在基础型钢上用手电钻钻孔，用镀锌螺栓固定。
柜（箱）安装允许偏差:柜（箱)接地应牢固良好，每台柜(箱）单独与基础型钢，做接地连接,每台柜(箱)从后面左下部的基础型钢焊上鼻子，用Φ6mm2铜线与柜上的接地端子连接牢固。
2.7柜（箱）内二次回路结线和电缆连接:柜（箱）内二次回路结线制造时大部分已完成，只有少量的联锁信号线等需要结线，注意二次回路接地应设置专用接地螺栓;引入柜（箱）内的电缆应排列整齐,编号清晰,避免交叉，并要固定牢固,不使端子排受力；铠装电缆在进入柜（盘）后，应将钢带切断，钢带端部应扎紧，并将钢带接地.2。
强电施工工艺流程及工艺
强电施工工艺流程及工艺下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!强电施工工艺流程及工艺对于建筑行业来说至关重要，它涉及到电力系统的设计、铺设和调试等方面，是确保建筑物正常运行和安全的重要环节。
强电安装的施工工艺流程
强电安装的施工工艺流程一、准备工作在进行强电安装前，首先需要进行准备工作，包括以下内容：1. 了解工程要求：熟悉工程的设计图纸、相关规范和标准，明确施工的要求和标准。
2. 购买材料：根据设计图纸和工程要求，购买所需的电线、电缆、开关、插座等电气材料。
3. 准备工具：准备好所需的电工工具，如剥线钳、电钻、电锯等。
4. 工地准备：清理施工现场，确保施工区域的安全和整洁。
二、布线1. 根据设计图纸，确定电线、电缆的走向和位置。
2. 在墙面、顶棚或地面上打孔，将电线、电缆穿过，并使用线管或电缆槽进行保护。
3. 使用固定夹将电线、电缆固定在墙面或顶棚上，保持整齐。
三、接线1. 根据设计图纸，确定开关、插座的位置和数量。
2. 使用剥线钳剥去电线的绝缘层，露出导线。
3. 根据接线图，将电线连接到开关、插座上，并使用螺丝固定。
4. 检查接线是否牢固，确保接触良好。
四、安装灯具1. 根据设计图纸，确定灯具的位置和数量。
2. 使用电钻在天花板上打孔，将灯具的电线穿过孔洞。
3. 将灯具安装到天花板上，并连接电线。
4. 调试灯具，确保正常工作。
五、接地1. 根据设计图纸，确定接地线的位置和数量。
2. 使用剥线钳剥去接地线的绝缘层，露出导线。
3. 将接地线连接到配电箱的接地端子上，并使用螺丝固定。
4. 检查接地线是否牢固，确保接触良好。
六、验收和测试1. 完成强电安装后，进行验收和测试工作。
2. 检查每个开关、插座、灯具的功能是否正常。
3. 使用电压表、电流表等工具进行电气参数的测试，确保符合设计要求和标准。
4. 检查接地系统的接地电阻是否符合要求。
七、整理与清理1. 完成施工后，整理和清理施工现场，清除多余的材料和工具。
2. 清理施工过程中产生的垃圾和污物，保持施工现场的整洁。
八、交付和记录1. 将强电安装工程交付给业主或监理单位，并进行相关记录。
2. 记录工程的施工情况、使用材料和工艺等信息，以备后续维护和管理。
在整个强电安装的施工过程中，需要严格按照设计要求和标准进行操作，确保施工质量和安全。
强电施工工艺流程及工艺
