室外给水工程施工方案
室外给排水管道专项施工方案
室外给排水管道专项施工方案目录一、工程概述 (3)1. 项目背景介绍 (3)室外给排水管道工程的重要性 (4)工程项目的目标与愿景 (5)2. 工程基本情况 (6)工程规模及范围 (7)工程特点及难点分析 (8)3. 施工环境分析 (9)地理环境特征 (11)气候条件与施工季节分析 (12)4. 总体要求 (13)质量要求 (14)安全要求 (15)工期要求 (16)二、施工方案设计与规划 (17)1. 设计依据与原则 (19)设计规范与标准 (20)设计原则及指导思想 (20)2. 管道布置与走向规划 (22)管道总体布局设计 (23)关键节点处理方案 (23)3. 管道类型与材质选择 (24)管道类型比较与选择依据 (26)材质选择与防腐措施 (26)4. 给排水设备配置方案 (27)给水设备配置方案 (28)排水设备配置方案 (29)5. 系统调试与验收流程 (30)系统调试方案及流程 (31)工程验收标准及流程 (32)三、施工技术方案及措施 (33)1. 施工方法及工艺流程 (35)施工流程概述及主要施工方法选择依据 (35)关键施工工艺流程说明与实施步骤 (37)2. 挖掘与回填技术要点 (38)挖掘作业技术要点及安全措施 (39)回填作业技术要点及质量控制要求 (40)3. 管道安装与连接方式选择依据与实施步骤说明 (41)一、工程概述本次室外给排水管道专项施工方案针对的是XX项目的室外给排水系统安装工程。
该项目旨在满足XX项目的生产、生活及消防用水需求，通过科学合理的施工组织设计，确保给排水管道系统的安装质量、安全性和实用性。
本项目位于XX地区，占地面积约XX平方米，包括建筑、道路、绿化等配套设施。
给排水管道工程主要包括给水管网、排水管网以及相应的附属设施的安装。
给水管网负责将自来水引入建筑物内，排水管网则负责将废水排出建筑物外，确保建筑物的正常运行和居民的生活便利。
在施工过程中，我们将严格遵守相关规范和标准，确保工程质量符合国家及地方相关规定。
室外的给水的工程施工方案设计
室外的给水的工程施工方案设计一、工程概述室外给水工程是指将水源输送至室外供水点，满足人们日常用水的需求。
施工方案设计是为了确保工程的顺利进行，提高工程质量和效率。
二、工程内容1.水源选择：根据工程需求和周边环境，选择适合的水源，可以是地下水、河水或是市政供水。
2.输水管道布置：根据工地平面图和地质条件，设计合理的输水管道布置方案，包括管道的走向、管径和敷设方式。
3.阀门设置：根据工程需要，在管道上设置适当的阀门，用于控制和调节水流。
4.水泵站设计：如需提升水源，设计水泵站，包括水泵的选型和布置。
5.水箱设置：根据用水需求和供水周期，设计合理容量的水箱，并确定位置和高度。
6.消防设备：根据国家相关规定，设置消防用水设备，包括消防栓和喷淋系统。
7.管道保护：对于埋地或暴露的管道，设计合理的保护措施，保证管道的安全和使用寿命。
8.水表安装：按照相关规定，安装水表并进行合格检验。
三、施工步骤1.前期准备工作：制定施工计划和施工组织设计，明确施工任务和质量要求。
2.地面工程：根据设计方案，进行地面挖掘和回填，清理地面并进行必要的平整处理。
3.管道敷设：按照设计方案，进行管道敷设，采用不同的敷设方式，如埋地敷设、架空敷设等。
4.阀门及附件安装：根据设计方案，在管道上安装阀门和相关附件，保证正常使用和运行。
5.水泵站建设：按照设计方案，进行水泵站的建设，包括水泵、管道、电气设备和自动控制系统的安装。
6.水箱及消防设备安装：根据设计方案，安装水箱和消防设备，确保其良好的运行和使用效果。
7.管道保护：根据设计方案，采取合适的措施对管道进行保护，如施工期间的覆盖和临时支撑等。
8.水表安装：按照设计方案，安装水表，确保资料准确，并进行合格检测。
9.工程验收及完工：按照相关规定，进行工程验收，保证工程质量符合要求，并完成工程交付。
四、安全措施1.施工现场应设置明显的安全警示标志，确保施工人员和过往行人的安全。
2.操作人员应按照规定穿戴好安全装备，如安全帽、防护服等。

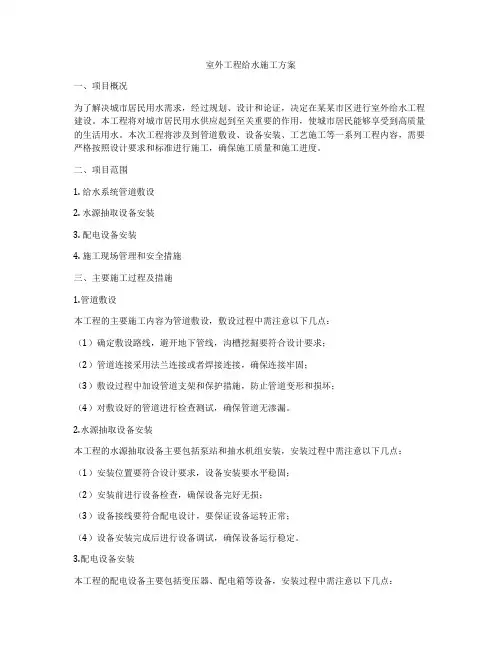

室外工程给水施工方案
室外工程给水施工方案一、项目概况为了解决城市居民用水需求，经过规划、设计和论证，决定在某某市区进行室外给水工程建设。
本工程将对城市居民用水供应起到至关重要的作用，使城市居民能够享受到高质量的生活用水。
本次工程将涉及到管道敷设、设备安装、工艺施工等一系列工程内容，需要严格按照设计要求和标准进行施工，确保施工质量和施工进度。
二、项目范围1. 给水系统管道敷设2. 水源抽取设备安装3. 配电设备安装4. 施工现场管理和安全措施三、主要施工过程及措施1.管道敷设本工程的主要施工内容为管道敷设，敷设过程中需注意以下几点：（1）确定敷设路线，避开地下管线，沟槽挖掘要符合设计要求；（2）管道连接采用法兰连接或者焊接连接，确保连接牢固；（3）敷设过程中加设管道支架和保护措施，防止管道变形和损坏；（4）对敷设好的管道进行检查测试，确保管道无渗漏。
2.水源抽取设备安装本工程的水源抽取设备主要包括泵站和抽水机组安装，安装过程中需注意以下几点：（1）安装位置要符合设计要求，设备安装要水平稳固；（2）安装前进行设备检查，确保设备完好无损；（3）设备接线要符合配电设计，要保证设备运转正常；（4）设备安装完成后进行设备调试，确保设备运行稳定。
3.配电设备安装本工程的配电设备主要包括变压器、配电箱等设备，安装过程中需注意以下几点：（1）设备安装位置要符合设计要求，远离水源设备，保持安全距离；（2）配电设备接线要符合设计要求，确保配电系统正常运行；（3）设备接地要符合安全要求，确保设备安全可靠；（4）设备安装完成后进行设备调试，确保配电系统正常运行。
4.施工现场管理和安全措施施工现场管理和安全措施是保证工程质量和工程安全的重要环节，需注意以下几点：（1）施工现场要进行周边围挡和安全警示标识，确保施工现场安全；（2）施工现场要设立专人负责施工现场管理，严格执行施工计划和工艺要求；（3）施工现场要定期进行安全检查，发现隐患及时整改；（4）施工现场要建立完善的应急预案，确保安全生产。

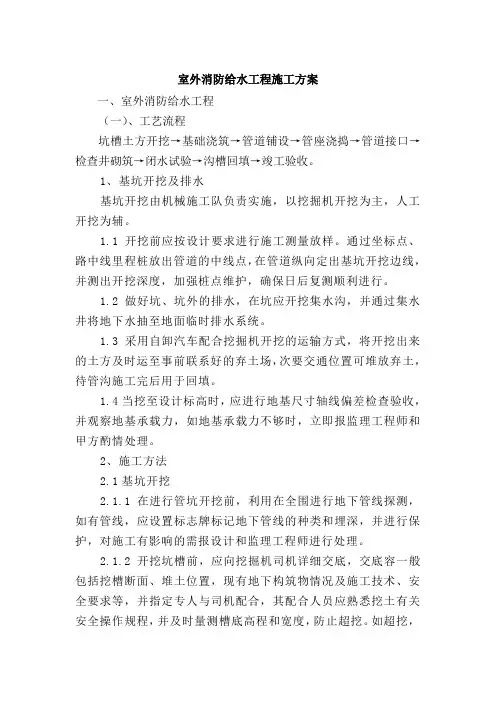

室外消防给水工程施工方案
室外消防给水工程施工方案一、室外消防给水工程（一）、工艺流程坑槽土方开挖→基础浇筑→管道铺设→管座浇捣→管道接口→检查井砌筑→闭水试验→沟槽回填→竣工验收。
1、基坑开挖及排水基坑开挖由机械施工队负责实施，以挖掘机开挖为主，人工开挖为辅。
1.1开挖前应按设计要求进行施工测量放样。
通过坐标点、路中线里程桩放出管道的中线点，在管道纵向定出基坑开挖边线，并测出开挖深度，加强桩点维护，确保日后复测顺利进行。
1.2做好坑、坑外的排水，在坑应开挖集水沟，并通过集水井将地下水抽至地面临时排水系统。
1.3采用自卸汽车配合挖掘机开挖的运输方式，将开挖出来的土方及时运至事前联系好的弃土场，次要交通位置可堆放弃土，待管沟施工完后用于回填。
1.4当挖至设计标高时，应进行地基尺寸轴线偏差检查验收，并观察地基承载力，如地基承载力不够时，立即报监理工程师和甲方酌情处理。
2、施工方法2.1基坑开挖2.1.1在进行管坑开挖前，利用在全围进行地下管线探测，如有管线，应设置标志牌标记地下管线的种类和埋深，并进行保护，对施工有影响的需报设计和监理工程师进行处理。
2.1.2开挖坑槽前，应向挖掘机司机详细交底，交底容一般包括挖槽断面、堆土位置，现有地下构筑物情况及施工技术、安全要求等，并指定专人与司机配合，其配合人员应熟悉挖土有关安全操作规程，并及时量测槽底高程和宽度，防止超挖。
如超挖，超挖部分应按监理工程师同意的材料回填，并夯压密实。
2.1.3采用挖掘机开槽，人工执平人工配合机械安装。
部分管道施工区域采用放坡开挖，放坡系数拟定为1：0.5-1：1（视土质而定）；若遇软弱土层可采取换填土、换填石块、施打木桩及钢板桩等支护方式。
2.1.4开挖至设计管沟底后，可在管沟槽底的一侧做一排水小沟，每30m设一集水井，收集管沟底的积水并用水泵抽出管沟；雨季时，为防止管沟底土壤受水浸泡，预留人工整平的20cm一层的土体应待下一工序进行前方予挖除。
2、管道基础2.1管道按设计图纸进行施工。

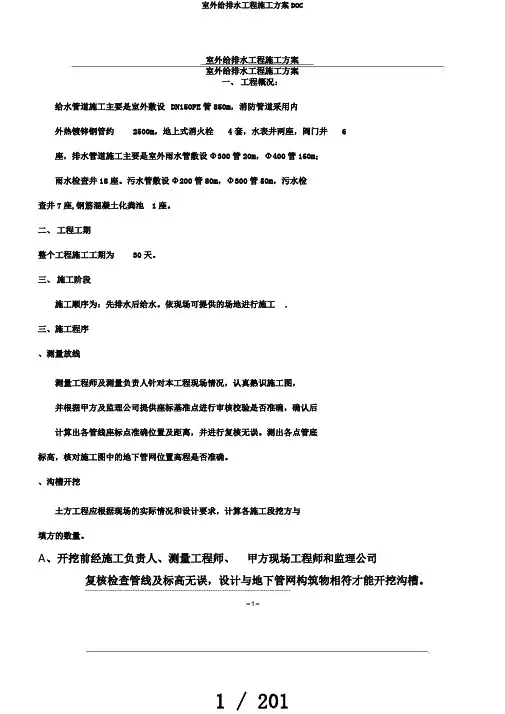

室外给排水工程施工方案DOC
室外给排水工程施工方案室外给排水工程施工方案一、工程概况：给水管道施工主要是室外敷设DN150PE管850m，消防管道采用内外热镀锌钢管约2500m，地上式消火栓4套，水表井两座，阀门井 6座，排水管道施工主要是室外雨水管敷设Φ300管20m，Φ400管160m；雨水检查井18座。
污水管敷设Φ200管80m，Φ300管50m，污水检查井7座,钢筋混凝土化粪池1座。
二、工程工期整个工程施工工期为30天。
三、施工阶段施工顺序为：先排水后给水。
依现场可提供的场地进行施工.三、施工程序、测量放线测量工程师及测量负责人针对本工程现场情况，认真熟识施工图，并根据甲方及监理公司提供座标基准点进行审核校验是否准确，确认后计算出各管线座标点准确位置及距离，并进行复核无误。
测出各点管底标高，核对施工图中的地下管网位置高程是否准确。
、沟槽开挖土方工程应根据现场的实际情况和设计要求，计算各施工段挖方与填方的数量。
A、开挖前经施工负责人、测量工程师、甲方现场工程师和监理公司复核检查管线及标高无误，设计与地下管网构筑物相符才能开挖沟槽。
------------------------------------------------------------------------------------------=1=室外给排水工程施工方案B、开挖时应注意对周围的构筑物的保护，不要压坏或碰撞，保证安全，并与有关施工单位协调。
C、埋管段施工原那么上采用人工进行沟槽开挖。
应根据不同土质情况，采用适宜的放坡系数开挖沟槽〔见开槽断面图〕，根据不同的土类确定为～。
开挖沟底宽，应比管道构筑物横断面最宽处加宽米，?以保证根底施工和管道安装有必要的操作空间，挖方堆放于管沟一侧，开挖沟槽边线以外处。
以减少坑壁荷载，保证基坑壁稳定，且不影响交通。
沟槽开挖期间应加强标高和中线控制测量，防止超挖。
当人工开挖沟槽深度超过2.0?米且地质情况较差时，需对坑壁进行支撑。
室外给排水工程施工方案
室外给排水工程施工方案一、项目概况本项目位于XX地区，总占地面积XX平方米，主要包括住宅区、商业区和公共设施区域。
为了保障建筑物室外排水系统的正常运行，必须进行给排水工程施工，确保雨水和生活污水能够有效排放，防止水浸和污染问题的发生。
二、施工目标1. 对室外建筑进行全面的给排水系统设计与施工，确保系统正常运行。
2. 提高排水系统的排水能力，防止雨水积聚和造成地面水浸。
3. 保证生活污水的顺畅排放，防止管道堵塞和水质污染。
三、施工方案1. 方案设计：根据项目需求和相关设计规范，制定详细的给排水系统设计方案，包括管道布置、排水口设置、检查井建设等。
2. 施工准备：（1）确定施工队伍和负责人员，保证施工人员具备相关资质和经验。
（2）采购必要的施工设备、材料和工具，确保施工顺利进行。
（3）制定施工计划和施工进度，合理安排工作任务。
3. 施工工艺：（1）清理现场：清除施工区域内的杂物和障碍物，确保施工环境整洁。
（2）开挖土方：按照设计要求，开挖土方，形成管道铺设的沟槽。
（3）管道铺设：根据设计图纸要求，铺设给水管道、排水管道和检查井管道，保证管道连接密封。
（4）安装设备：安装水泵、排水口、检查井等设备，确保设备正常运行。
（5）施工验收：对施工质量进行检查验收，确保施工符合设计要求。
4. 施工注意事项：（1）安全第一：施工现场要遵守安全规定，做好施工人员的安全保护工作。
（2）环保要求：施工过程中要注意环境保护，做好垃圾分类和处理工作。
（3）质量监督：严格按照设计要求和施工标准进行施工，确保工程质量。
四、施工方案效果通过本施工方案的实施，室外给排水系统能够有效运行，排水能力得到提升，雨水积聚和地面水浸现象得以避免。
生活污水排放通畅，管道不会堵塞，水质也能保持良好。
最终实现了建筑物室外排水系统的正常运行和环境保护的目标。
五、总结室外给排水工程是建筑工程中重要的一环，只有做好给排水系统的设计与施工工作，才能保证建筑物的正常使用和环境的卫生。
室外给水管道工程施工方案
室外给水管道工程施工方案一、施工准备1.1 工程概况室外给水管道工程旨在建立起室外用水系统，为周边建筑提供稳定的供水。
该工程涉及到水源、水管、接头等方面的建设。
施工前需要对工程的整体概况进行全面了解。
1.2 施工人员组织安排合适的人员组织及协调工作是保证施工进展的重要保障。
根据工程规模和施工进度，合理组织施工人员，确保施工效率和安全。
1.3 材料准备在施工前，需要准备合适的材料，包括但不限于：水管、接头、阀门、密封胶等。
确保材料质量可靠，并按需准备足够的数量。
1.4 设备准备施工中需要使用到各类设备，如挖掘机、起重机、水泵等。
在施工前需要对设备进行检查，确保其良好运行状态，以提高工作效率并确保施工质量。
二、施工流程2.1 管道布置设计根据工程要求和实际需求，对室外给水管道进行布置设计。
设计过程中要考虑施工难度、管道走向、深埋深度、分水点等因素，并经过相关部门的审批。
2.2 水源准备在施工前需要为室外给水管道工程确定合适的水源。
水源可以是地下水井、水库或水源管道等，根据实际情况进行选择，并确保水源的可靠稳定。
2.3 开挖工程根据管道布置设计，确定开挖的位置和深度。
采用适当的挖掘机进行开挖，并及时清理挖出的土方。
在开挖过程中要注意安全，防止管道破损和坍塌事故的发生。
2.4 管道安装将准备好的水管沿着设计好的走向进行安装。
在安装过程中要保持管道的水平和垂直度，并采取适当的固定措施，防止管道位移和断裂。
2.5 接头连接根据设计要求，对水管的接头进行连接。
保证接头的紧密性和可靠性，避免漏水和泄露问题的发生。
接头连接完成后，进行压力测试，确保管道系统的正常运行。
2.6 阀门安装在管道系统中安装阀门，包括进水阀门、分水阀门和出水阀门等。
阀门的安装位置要合理，并确保阀门的灵活性和可控性，以便日后维护使用。
2.7 施工总结在施工结束后，对整个施工过程进行总结。
对施工过程中的问题和不足进行分析，并提出改进意见，为今后类似工程的施工积累经验。
室外给排水工程施工方案
室外给排水工程施工方案（一）排水工程本工程室外污水管道：主干管径为DN300，雨水管道：管主干径有DN200～DN800。
雨污水管道施工方法如下：本工程污水、雨水管施工的关键是密切配合道路工程的施工，因此施工工期的安排也将根据道路工程的工期而定。
施工前，准确确定污水、雨水管线的位置、标高，采用人工配合机械进行管沟开挖。
按照沟槽开挖，地基处理，管基施工，管道安装及包封，管沟回填等施工顺序进行管道施工。
在垂直方向上采用先深后浅的施工原则。
1、测量放线：基槽开挖前由专业测量工程师进行测量定位、施工放线，测量放线前对甲方提供的控制桩点进行复核，然后引测水准点并报甲方及监理审核。
施工放线注意控制管道在线中位，每隔20米钉设标记桩并加以保护，机械开挖前根据管道中线用石灰粉施放好开挖边线。
2、管沟开挖：根据现况管线的分布和实际地质情况，采用人工和机械开挖两种方法，对管线埋深较浅和管径较小的工段采用人工进行管沟开挖；用机械和人工开挖分别采用1:0.5的放坡系数,开挖沟底比设计基底每侧加宽0.5m，以保证基础施工和管道安装有必要的操作空间，开挖弃土外运堆放，以减少坑壁荷载，避免对坑壁的扰动，保证基坑稳定；沟槽开挖期间还将加强对其标高的测量，以防止超挖。
采用机械开挖时，将用挖掘机沿开挖管线进行反铲开挖，开挖至设计管底标高以上0.2m时，即停止机械作业，改用人工开挖至设计标高。
开挖过程中，由于各类管道沟槽的深度不同，将根据沟槽内的积水情况，决定是否设置排水沟和排水集井，对于较深的沟槽，若有明显的积水现象，将在沟槽边侧设置宽为20cm，深为15cm的排水边沟，并且每隔30米左右在槽底边外设一口径为60cm，深为50cm 左右的排水集井，自然削壁，排水沟向集水井方向的水流坡度陡于1%，沟槽两侧的排水沟，每隔15cm左右用碎石设置盲沟连通。
同时在集水井处用抽水机进行施工排水。
当人工开挖沟槽深度超过2m，且地质情况较差时，需对开挖坑壁进行支撑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
室外给水工程施工方案 TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-
一、施工准备
(一)作业条件
1、地下管道铺设必须挖到管底标高，沿着管线铺设位置清理干净，管沟内无杂乱碎石等。
(二)材质要求
本工程室外给水管材采用PE管，管材、管件颜色应该均匀一致，内外表面应该光滑、平整、清洁，应无凹痕、气泡、明显划伤和其他影响性能的表面缺陷。
管材断面应切割平整，并应与轴线垂直。
产品应有合格证。
二、工艺流程
管沟开挖——管道连接——过渡连接——管道安装——管沟回填——管道试压——管道冲洗——通水试验
三、操作工艺
(一)安装准备
认真熟悉图纸，参看土建结构图、装修建筑图、有关设备专业图，核对各种管道的坐标标高是否有交叉，管道排列所占空间是否合理。
有问题及时与设计和有关人员研究解决，办好变更洽商记录。
(二)管道连接
1、PE管相互连接本工程选用热熔对接方式。
使用该方法连接时，采用热熔对接焊机，具体步骤如下：
1）把待接管材置于焊机夹具上并夹紧；
2）管材待连接端清洁干净，然后铣削连接面，若连接端不干净，则易产生漏水现象。
3）校直两对接件，使其错位量不大于2mm；
4）放入加热板；
5）加热完毕，取出加热板；
6)迅速接合两加热面，升压至熔接压力30Pa并保压冷却；
7)热熔完成。
2、热熔焊机操作人员应遵循以下焊接参数。
焊接参数表
三)过渡连接
在与金属管及管路附件（如阀门、水表等）的接口连接处采用丝扣或法兰等过渡管件进行连接。
(三)管道安装：
给水PE管的安装
沟槽开挖后，在沟底铺上20cm沙土或合乎可要求的原土整平夯实，回填就地取材。
基础通过隐蔽验收后方可进行管道安装。
把预制完的管道运到安装部位按编号依次排开。
埋地干管在回填土前进行预检、单项强度试压、评定，并做隐蔽验收，填写隐检记录。
埋地干管不得有活接头，埋地管道回填土时，采取保护措施
若沟槽周边没位置，则在沟槽中进行连接和安装，若沟槽周边有场地，则预先在地面上接成一定长度的管路，等到每个焊口都充分冷却后，再整体安装。
整体安装可拖拉的最大安全距离为50m。
(四)管沟回填：
管道安装完毕，经验收合格后再进行管道回填。
在管道安装与铺设完毕后应尽快回填。
管道回填分两步：
1）用沙土或符合要求的原土回填管道两肋，一次回填高度为100~150 mm,捣实后再回填第二层直到回填到管顶以上至少100mm处。
在回填过程中，管道下部与管底的空隙处易被忽略，要注意夯实。
管道接口前后200mm范围内不回填，以便试压时观察各接头质量。
2）管道试压合格后的大面积回填（500mm厚），管顶300mm以上部分回填原土并填实，采用机械回填时，要从管的两侧同时回填，机械不得在管上行驶。
管顶以上300mm回填后，在进行管道试压，以防试压时管道系统产生推移。
管周围200mm以内的回填土不得含粒径大于10mm的坚硬石块。
(六)管道试压。
为检验供水管的驳接止水质量和供水管的安装质量是否符合设计要求，在供水管安装后，需做压水试验。
压水试验共分两类，其一为施工过程中的分段试验，其二为全线驳接完成后的竣工试验。
1.试验压力的确定
试验压力为管道系统设计工作压力的倍，但不得小于。
2.试验准备工作
在试验前，先进行管路外观质量检查，规划供排水路线，检查电源和供电线路，准备仪表设备及零部件。
试验机械设备
供水泵1台，试压泵1台，压力表1个，带堵板法兰2个，以及进出水管路和配套阀门。
3.试验步骤
（1）将试压管段各配水点封堵，缓慢注水，同时将管内空气排出；
（2）管道充满水后，进行水密封性检查；
（3）对系统加压，应缓慢升压，升压时间不应小于10min；
（4）升压至规定的试验压力后，停止加压，稳压1h，压力降不得超过 MPa;否则卸压后进行检查处理。
（5）在工作压力的倍状态下稳压2h，压力降不得超过 MPa，同
时检查各连接处，不得渗漏。
否则卸压后进行检查处理，重复以上步骤，直至符合要求为止。
（6）试验合格后，填写试验记录并签字。
(七)管道清洗
在压水试验合格后需进行管道清洗消毒。
方法如下：
将管道系统内存水放空，再灌注氯溶液（浓度≮20mg/L），让其在系统内静置不小于24小时进行消毒；
放空消毒液，再用生活饮用水冲洗管道；
由卫生部门检测，符合《生活饮用水卫生标准》GB5749，则清洗合格，可交付使用。
否则应重复消毒和清洗，直至符合要求为止。
(八)管道通水
交工前做给水系统通水试验(规范GBT242的要求，按没计要求同时开启最大数量的配水点，能否达到额定流量)，分系统分区段进行。
试验时按立管分别进行，每层配水支管开启1／3的配水点，节门开到最大，观察出水流量是否很急，以手感觉到有劲为宜。
四、质量要求
(一)主控项目
1、给水管道的水压试验必须符合设计要求。
当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的倍，但不得小于。
2、给水系统交付使用前必须进行通水试验并做好记录。
(二)一般项目
1、给水引入管与排水排出管的水平净距不得小于1m。
室内给水与排水管道平行敷设时，两管间的最小水平净距不得小于；交叉铺设时，垂直净距不得小于。
给水管应铺在排水管上面，若给水管必须铺在排水管的下面时，给水管应加套管，其长度不得小于排水管管径的3倍。
2、管道连接及过渡连接的熔接缝表面质量应符合下列要求：
熔接缝外形尺寸应符合图纸和工艺文件的规定，熔接缝高度不得低于母材表面，熔接缝与母材应圆滑过渡。
3、给水水平管道应有2‰-5‰的坡度坡向泄水装置。
4、给水管道和阀门安装的允许偏差应符合下表的规定
五、成品保护措施：
1、安装好的管道不得用做支撑或放脚手架，不得踏压，其支托卡架不得做为其他用途的受力点。
2、箭道在唢浆前要加以保护，防止灰浆污染管道。
3、阀门的手轮在安装时应卸下，交工前统一安装完好。
4、水表应有保护措施.为防止损坏.可统一在交工前装好。
