裁缝打板符号服装裁剪制图符号服装裁剪制图符号见图sheji500制版技术1一21。
1．一粗实线。
构成衣片的缝制线或形状的线条。
2．一细实线。
表示结构关系的框架线或区别形状的线条。
3．一粗虚线。
表示面料折疊边，不剪开，或与粗实线的区别线。
4.一细虚线。
表示形状的翻折线。
5．一细实线。
表示胸围加放10m的原型图，可画可不画。
6.一点划线。
表示挂面的宽度线。
7．一等分符号。
表示一段距离内等分长度。
8．一不重叠符号。
表示图示中的重疊部分在制坼中为立部分图sheji500制版技术1-21服装裁剪制图符号示意图O一对位记号。
表示制版中需要对位或缝止的位置。
9.一经纬符号。
表示布料直丝的方向。
10.一等长符号。
表示两线段等长。
11.一直角符号。
表示两线段相互垂直。
12.一缩缝符号。
表示缝制中这一段要适量缩缝。
13.一裥形符号。
表示缝止点之间一段活裥。
14.一拔开符号。
表示某段需采用拔开工艺。
15一归缩符号表示某段需采用归缩工艺。
16.一等长符号。
表示领子和领窝等长，分前领、后领〈O和0长度之和等于领17.一等长符号。
表示袖窿弧线和袖山斜线等长，分前袖窿、后袖窿（厶和0长度之和等于袖山斜线长）。
18．一切开线符号。
表示纸样要剪开的位置，并展开或在此移动，箭头表示剪开方向。
19．一点位符号。
表示某点位置的符号。
20．一省符号。
表示需要转移到切开线的省量。
21.一整片符号。
制图中分开，但在制版中应该拼合为整片形状的符号22.一纽扣符号。
表示纽扣的符号。
服装上符号意义(尺码与人别差异)

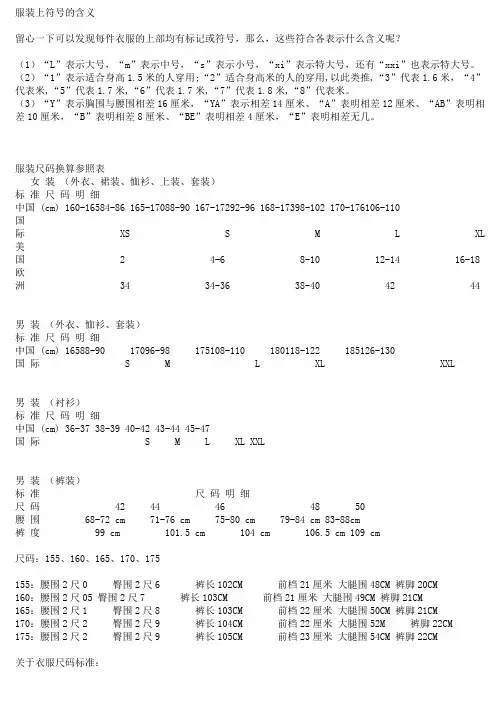

服装上符号的含义留心一下可以发现每件衣服的上部均有标记或符号，那么，这些符合各表示什么含义呢？（1）“L”表示大号，“m”表示中号，“s”表示小号，“xi”表示特大号，还有“xxi”也表示特大号。
（2）“1”表示适合身高1.5米的人穿用;“2”适合身高米的人的穿用,以此类推,“3”代表1.6米，“4”代表米,“5”代表1.7米,“6”代表1.7米,“7”代表1.8米,“8”代表米。
（3）“Y”表示胸围与腰围相差16厘米，“YA”表示相差14厘米、“A”表明相差12厘米、“AB”表明相差10厘米，“B”表明相差8厘米、“BE”表明相差4厘米，“E”表明相差无几。
服装尺码换算参照表女装（外衣、裙装、恤衫、上装、套装）标准尺码明细中国 (cm) 160-16584-86 165-17088-90 167-17292-96 168-17398-102 170-176106-110国际 XS S M L XL 美国 2 4-6 8-10 12-14 16-18 欧洲 34 34-36 38-40 42 44男装（外衣、恤衫、套装）标准尺码明细中国 (cm) 16588-90 17096-98 175108-110 180118-122 185126-130国际 S M L XL XXL男装（衬衫）标准尺码明细中国 (cm) 36-37 38-39 40-42 43-44 45-47国际 S M L XL XXL男装（裤装）标准尺码明细尺码 42 44 46 48 50腰围 68-72 cm 71-76 cm 75-80 cm 79-84 cm 83-88cm裤度 99 cm 101.5 cm 104 cm 106.5 cm 109 cm尺码：155、160、165、170、175155：腰围2尺0 臀围2尺6 裤长102CM 前档21厘米大腿围48CM 裤脚20CM160：腰围2尺05 臀围2尺7 裤长103CM 前档21厘米大腿围49CM 裤脚21CM165：腰围2尺1 臀围2尺8 裤长103CM 前档22厘米大腿围50CM 裤脚21CM170：腰围2尺2 臀围2尺9 裤长104CM 前档22厘米大腿围52M 裤脚22CM175：腰围2尺2 臀围2尺9 裤长105CM 前档23厘米大腿围54CM 裤脚22CM关于衣服尺码标准：标号女装换算情况如下：XS 155 80A 8 34S 160 84A 10 36M 165 88A 12 38L 170 92A 14 40XL 175 96A 16 42XXL 180 100A 18 44标号男装换算情况如下：XS 160 100A 46S 165 105A 48M 170 110A 50L 175 115A 52XL 180 120A 54XXL 185 125A 56女裤腰围的换算情况如下：XS 150 5 25 适合1尺8腰围XS 155 6 26 适合1尺9腰围S 160 7 27 适合2尺腰围M 165 8 28 适合2尺1腰围L 170 9 29 适合2尺2腰围XL 175 10 30 适合2尺3腰围男裤腰围的换算情况如下：XXS 160 27 适合2尺腰围XS 165A 28 适合2尺1腰围S 165B 29 适合2尺2腰围M 170A 30 适合2尺3腰围L 170B 32 适合2尺4腰围XL 175A 34 适合2尺5腰围XXL 175B 36 适合2尺6腰围XXL 180 38 适合2尺7腰围“女上装”尺码对照表(cm)上装尺码SMLXL15580A16084A16588A17092A胸围(cm)78-8182-8586-8990-93腰围(cm)62-6667-7071-7475-79肩宽(cm)36384042适合身高(cm)155160160165165170170175“女下装”尺码详细对照表(cm)下装尺码 SMLXL15564A16068A16572A17076A腰围(cm)62-6666-7070-7474-78臀围(cm)84-8888-9292-9696-100适合身高(cm)153-157158-162163-167168-172衣服尺码对照表－－鲁宾汉尺码对照表1、上装尺码为：01码表示代码为：“XXS” 02码表示代码为：“XS”03码表示代码为：“S” 04码表示代码为：“M”05码表示代码为：“L” 06码表示代码为：“XL”07码表示代码为：“XXL”2、茄克装尺码为：70表示代码为：“48”（M）71表示代码为：“50”（L）72表示代码为：“52”（XL）73表示代码为：“54”（XXL）3、裤装尺码为：26代表腰围为：“1.9尺” 27代表腰围为：“2.0尺”28代表腰围为：“2.1尺” 29代表腰围为：“2.2尺”30代表腰围为：“2.3尺” 31代表腰围为：“2.4尺”32代表腰围为：“2.5尺” 33代表腰围为：“2.6尺”34代表腰围为：“2.7尺” 36代表腰围为：“2.8尺”38代表腰围为：“2.9尺” 40代表腰围为：“3.0尺”42代表腰围为：“3.1尺” 44代表腰围为：“3.2尺”50代表腰围为：“3.4尺” 52代表腰围为：“3.5尺”54代表腰围为：“3.6尺”4、西服装尺码为：80表示代码为：“145” 81表示代码为：“150”82表示代码为：“155” 83表示代码为：“160”84表示代码为：“165” 85表示代码为：“170”86表示代码为：“175” 87表示代码为：“180”88表示代码为：“185”5、衬衣装尺码为：60表示代码为：“38” 61表示代码为：“39”62表示代码为：“40” 63表示代码为：“41”64表示代码为：“42” 65表示代码为：“43”66表示代码为：“44” 67表示代码为：“45”68表示代码为：“46”中国服装号型标准说明：上装型号：16084A： 160是指身高，84是胸围，A是指体型为正常体型下装型号：16068A： 160是指身高，68是腰围，A是指体型为正常体型体型分类： A - 正常体型 B - 偏胖体型 C - 肥胖体型 Y - 偏瘦体型怎样识别服装的“号”和“型”全国服装的统一号型所说的“号”，是指人身高的厘米数，它影响到的部位是衣长、袖长、裤长；所说的“型”，指的是人的体围厘米数，它影响的部位是腰围、臀围。
(服装企业管理)服装制图的常用符号
（服装企业管理）服装制图的常用符号服装制图的常用符号注：制图尺寸使用的是成人女子参考尺寸的16“M(9AR)”。
使用量也是以此估算的。
本文中所使用的“化纤”，是指化学纤维(再生纤维、半合成纤维、合成纤维)的总称。
服装制图的常用代号膝线KL Knee Line乳峰点BP Bust Poine侧颈点SNP Side Neck Point前颈点FNP Front Neck Point后颈点BNP Back Neck Point肩峰点SP Shoulder Point袖窿AH Arm Hole头围HS Head Size前中心线F、C Front Center后中心线BC Back Center服装制图的各部位名称女子原型在制作时，作为基本的“型”很必要。
我们就把在乎面裁剪中作为制作衣服的基型叫作原型。
原型的尺寸测量和制图方法很简单。
要求具有很高的适合度和富有很强的机能性。
现在的“文化式原型”就广泛深入地研究和探讨了这些因索。
并且，为了能进行所有服种的制图，比如从紧身到宽松式、从内衣到风衣等，都加以考虑。
但是,由于生活方式的不同，人的体型也在发生变化．应该经常不断地进行研究。
根据性别、年龄的不同，原型又分女子原型、男子原型和儿童原型等。
如果根据人体的部位来区分的话，又可分为上半身原型、袖原型和下半身原型。
但是对于下半身的衣服(裙手、裤子)来说，以腰围和臀围为基础制图的话更为简单，因而就把原型定为身和袖子。
女子原型的制图(图3—5—图3—8)因为是上半身的原型，所以就以胸围和背长为基础，再计2ll出其他各部位。
胸部，无论从体型上还是从设计上都是很重要的部位，因为以胸围计测出的尺寸，对于上半身各部位的适合度很高，就采用了这种计测方法。
但是，各部位的尺寸并不一定都是同胸围成比例的，在以胸围计测出的尺寸中，进行定量尺寸的增减，以力求无相关部位的调整，来达到制图的完美。
原则上女子服是右身在上(右压左)，因而要以右半身为基础进行制图。
服装上符号的含义
服装上符号的含义服装上符号的含义留心一下可以发现每件衣服的上部均有标记或符号，那么，这些符合各表示什么含义呢？（1）“L”表示大号，“m”表示中号，“s”表示小号，“xi”表示特大号，还有“xxi”也表示特大号。
（2）“1”表示适合身高1.5米的人穿用;“2”适合身高米的人的穿用, 以此类推,“3”代表1.6米，“4”代表米,“5”代表1.7米,“6”代表1.7米,“7”代表1.8米,“8”代表米。
（3）“Y”表示胸围与腰围相差16厘米，“YA”表示相差14厘米、“A”表明相差12厘米、“AB”表明相差10厘米，“B”表明相差8厘米、“BE”表明相差4厘米，“E”表明相差无几。
服装尺码换算参照表女装（外衣、裙装、恤衫、上装、套装）标准尺码明细中国 (cm)160-165/84-86 165-170/88-90 167-172/92-96 168-173/98-102 170-176/106-110国际 XS S M L XL美国 2 4-6 8-10 12-14 16-18欧洲 34 34-36 38-40 42 44男装（外衣、恤衫、套装）标准尺码明细中国 (cm)165/88-90 170/96-98 175/108-110 180/118-122 185/126-130国际 S M L XL XXL男装（衬衫）标准尺码明细中国 (cm) 36-37 38-39 40-42 43-44 45-47国际 S M L XL XXL38码（170-84A)39码（170 -88A）40码（175 -92A)41码（175 -96A)42码 (180 -100A)43码 (180 104A)男装（裤装）标准尺码明细尺码 42 44 46 48 50腰围 68-72 cm 71-76 cm 75-80 cm 79-84 cm 83-88cm 裤度 99 cm 101.5 cm 104 cm 106.5 cm 109 cm尺码：155、160、165、170、175155：腰围2尺0 臀围2尺6 裤长102CM脚20CM160：腰围2尺05 臀围2尺7 裤长103CM脚21CM165：腰围2尺1 臀围2尺8 裤长103CM脚21CM170：腰围2尺2 臀围2尺9 裤长104CM脚22CM175：腰围2尺2 臀围2尺9 裤长105CM脚22CM关于衣服尺码标准：标号女装换算情况如下：XS 155 80A 8 34S 160 84A 10 36M 165 88A 12 38L 170 92A 14 40XL 175 96A 16 42XXL 180 100A 18 44 前档21厘米大腿围48CM 裤前档21厘米大腿围49CM 裤前档22厘米大腿围50CM 裤前档22厘米大腿围52M 裤前档23厘米大腿围54CM 裤标号男装换算情况如下：XS 160 100A 46S 165 105A 48M 170 110A 50L 175 115A 52XL 180 120A 54XXL 185 125A 56女裤腰围的换算情况如下：XS 150 5 25 适合1尺8腰围XS 155 6 26 适合1尺9腰围S 160 7 27 适合2尺腰围M 165 8 28 适合2尺1腰围L 170 9 29 适合2尺2腰围XL 175 10 30 适合2尺3腰围男裤腰围的换算情况如下：XXS 160 27 适合2尺腰围XS 165A 28 适合2尺1腰围S 165B 29 适合2尺2腰围M 170A 30 适合2尺3腰围L 170B 32 适合2尺4腰围XL 175A 34 适合2尺5腰围XXL 175B 36 适合2尺6腰围XXL 180 38 适合2尺7腰围“女上装”尺码对照表(cm)上装尺码胸围(cm) 腰围(cm) 肩宽(cm) 适合身高(cm) S 155/80A 78-81 62-66 36 155/160M 160/84A 82-85 67-70 38 160/165L 165/88A 86-89 71-74 40 165/170XL 170/92A 90-93 75-79 42 170/175“女下装”尺码详细对照表(cm)下装尺码腰围(cm) 臀围(cm) 适合身高(cm)S 155/64A 62-66 84-88 153/157M 160/68A 66-70 88-92 158/162L 165/72A 70-74 92-96 163/167XL 170/76A 74-78 96-100 168/172衣服尺码对照表－－鲁宾汉尺码对照表1、上装尺码为：01码表示代码为：“XXS” 02码表示代码为：“XS”03码表示代码为：“S” 04码表示代码为：“M”05码表示代码为：“L” 06码表示代码为：“XL”07码表示代码为：“XXL”2、茄克装尺码为：70表示代码为：“48”（M ）71表示代码为：“50”（L ）72表示代码为：“52”（XL ）73表示代码为：“54”（XXL ）3、裤装尺码为：26代表腰围为：“1.9尺” 27代表腰围为：“2.0尺” 28代表腰围为：“2.1尺” 29代表腰围为：“2.2尺” 30代表腰围为：“2.3尺” 31代表腰围为：“2.4尺” 32代表腰围为：“2.5尺” 33代表腰围为：“2.6尺” 34代表腰围为：“2.7尺” 36代表腰围为：“2.8尺” 38代表腰围为：“2.9尺” 40代表腰围为：“3.0尺” 42代表腰围为：“3.1尺” 44代表腰围为：“3.2尺” 50代表腰围为：“3.4尺” 52代表腰围为：“3.5尺” 54代表腰围为：“3.6尺”4、西服装尺码为：80表示代码为：“145” 81表示代码为：“150”82表示代码为：“155” 83表示代码为：“160”84表示代码为：“165” 85表示代码为：“170”86表示代码为：“175” 87表示代码为：“180”88表示代码为：“185”5、衬衣装尺码为：60表示代码为：“38” 61表示代码为：“39”62表示代码为：“40” 63表示代码为：“41”64表示代码为：“42” 65表示代码为：“43”66表示代码为：“44” 67表示代码为：“45”68表示代码为：“46”中国服装号型标准说明：上装型号：160/84A： 160是指身高，84是胸围，A 是指体型为正常体型下装型号：160/68A： 160是指身高，68是腰围，A 是指体型为正常体型体型分类： A - 正常体型 B - 偏胖体型 C - 肥胖体型 Y - 偏瘦体型怎样识别服装的“号”和“型”全国服装的统一号型所说的“号”，是指人身高的厘米数，它影响到的部位是衣长、袖长、裤长；所说的“型”，指的是人的体围厘米数，它影响的部位是腰围、臀围。
服装立裁常用代号
立裁二零一一年二月二十二号（王加喜<王老师.）一、服装身高：G 胸围：B 腰围：W 臀围：H 衣长：L袖长：SL 袖口：CW 肩宽：S 领围：N 领椎点：BNP 领肩点：SNP 肩端点：SP 领窝点：FNP 胸高点：BP 胸围线：BL 腰围线：WL 臀围线：HL 背长：BAL 前中心线：CF 后中心线：CB 摆围：Q 领坐：A 翻领宽：B 头围：HS 袖窿：AH二、服装立裁常用符号纱向：（面料无方向性、可颠倒使用）{表示直丝}（面料有方向性顺毛面绒方向）定位符号：等量符号：（在两个或两个以上的部位同时出现）等量符号：垂直符号：平衡符号：合并符号：归拔符号：半圆是指电拢三角是指拔开交叉符号：省道符号褶：褶往一边倒裥工字裥扣位符号：加扣方头眼圆头眼辑线：（明线）（制做时要说明第一条直线到虚线的距离为多少？两条明线之间的距离为多少？珠针：（拱针）一般用在男西装上多些三、服装的型号有国标1、号→身高型→体型2、国标的系列构成 5、4系列 5代表身高5、2系列 5cm分档3、国标的体型分类（主要看B\W差）女子 Y A B C19-24 14-19 9-14 4-9(廋体) （标准体）（丰满）（肥胖）男子 Y A B C17-22 12-17 12-17 2-7立裁一、立裁的流程1、准备：模特、工具、用具、坯布人休基础线2、标志线贴法款式造型线3、坯布整理→橫平竖直4、立体造型取样→造型5、平面纸样拷贝6、缝制样衣二、立裁的针法1、固定针法→斜插针→向受力的方向反斜插2、缝合针法：A、抓合针（０.３－０.５的尖、针要浅进浅出，挑出的部为０.２－０.3）针尖只可漏出）抓合针：两层布合在一起B、盖别针盖别针：C、重叠针重叠针：向结构线的方向插针D、隐藏针（扎针的时候＼直线处较稀．转弯处密些隐藏针：与盖别针法不同的是它从边缘进针也从边缘出针（缝合后面料可打开）三、坯布的整理1、剪悼或撕悼布边2、取样布、观察样布是否平直A、纬斜的整理（纬纱经常会发生纬斜、而经纱不易斜）纬斜：向纬纬斜的相反方向拉伸、保持45度拉伸纬斜弓斜3、坯布的熨烫－平整－有缩作用。
