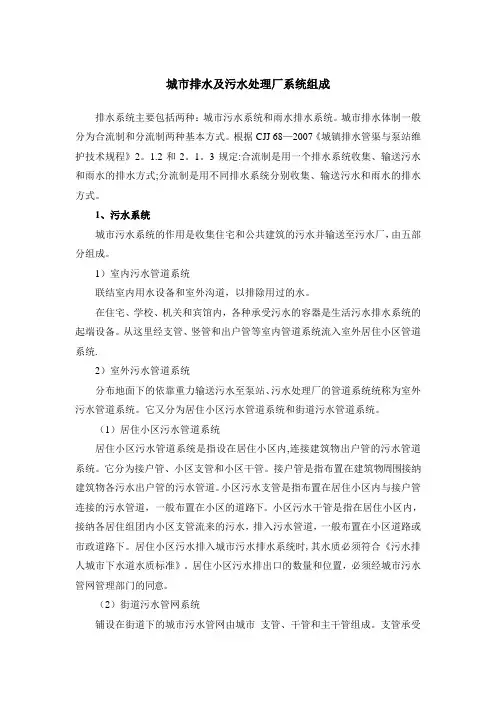

城市排水及污水处理厂系统组成
排水系统主要包括两种：城市污水系统和雨水排水系统。
城市排水体制一般分为合流制和分流制两种基本方式。
根据CJJ 68-2007《城镇排水管渠与泵站维护技术规程》2.1.2和2.1.3规定：合流制是用一个排水系统收集、输送污水和雨水的排水方式；分流制是用不同排水系统分别收集、输送污水和雨水的排水方式。
1、污水系统
城市污水系统的作用是收集住宅和公共建筑的污水并输送至污水厂，由五部分组成。
1）室内污水管道系统
联结室内用水设备和室外沟道，以排除用过的水。
在住宅、学校、机关和宾馆内，各种承受污水的容器是生活污水排水系统的起端设备。
从这里经支管、竖管和出户管等室内管道系统流入室外居住小区管道系统。
2）室外污水管道系统
分布地面下的依靠重力输送污水至泵站、污水处理厂的管道系统统称为室外污水管道系统。
它又分为居住小区污水管道系统和街道污水管道系统。
（1）居住小区污水管道系统
居住小区污水管道系统是指设在居住小区内，连接建筑物出户管的污水管道系统。
它分为接户管、小区支管和小区干管。
接户管是指布置在建筑物周围接纳建筑物各污水出户管的污水管道。
小区污水支管是指布置在居住小区内与接户管连接的污水管道，一般布置在小区的道路下。
小区污水干管是指在居住小区内，接纳各居住组团内小区支管流来的污水，排入污水管道，一般布置在小区道路或市政道路下。
居住小区污水排入城市污水排水系统时，其水质必须符合《污水排人城市下水道水质标准》。
居住小区污水排出口的数量和位置，必须经城市污水管网管理部门的同意。
（2）街道污水管网系统
铺设在街道下的城市污水管网由城市支管、干管和主干管组成。
支管承受居住小区干管流来的污水。
在排水区界内，常划分成几个排水流域。
在各个排水
流域内干管是收集输送支管流来的污水，常称流域干管。
主干管是收集输送两个或两个以上干管流来的污水管道。
各主干管汇集由总干管把污水输送至总泵站到达污水处理厂。
（3）城市污水管网系统上的附属构筑物
城市污水管网系统上的附属构筑物有检查井、跌水井、溢流井、倒虹吸管等等。
根据CJJ68-2007《城镇排水管渠与泵站维护技术规程》的定义如下：
检查井（2.1.9）：排水管中连接上下游管道并供养护人员检查、维护或进入管内的构筑物。
溢流井（2.1.16）：是指合流制排水系统中，用来控制雨水溢流的构筑物；当雨天水量超过设定的截流倍数时，合流污水超过堰顶排入水体。
跌水井（2.1.17）：具有消能作用的检查井。
水封井（2.1.18）：装有水封装置，可防止易燃、易爆等有害气体进入排水管的检查井。
倒虹管（2.1.19）：管道遇到河流等障碍物不能按原有高程敷设时，采用从障碍物下面绕过的倒虹形管道。
3）城市污水泵站及压力管道
污水一般以重力流排除，但是由于受地形条件的限制需要设置泵站。
泵站分为局部泵站、中途泵站和总泵站。
压送从泵站出来的污水于高地自流管道或至污水处理厂的承压管道，称为压力管道。
污水泵房格栅间
污水泵站一般包括格栅间、污水泵房和配电间。
根据标准（同上）2.2.7规定，格栅是一种栅条形的隔污设施，用以拦截水中较大尺寸的漂浮物或其他杂物。
4）事故排出口
事故排出口是指在污水排水系统的中途，在某些易发生故障的组成部分面前，例如在总泵站面前，新设置的辅助性管道，一旦发生故障，污水就通过事故排出口直接排入水体。
5）城市污水处理厂
处理城市污水、污泥的一系列构筑物及其附属构筑物的综合体称污水处理厂。
城市污水处理一般设计在城市河流的下游地段，并与居民或公共建筑保持一定卫生防护距离。
采用区域污水排水系统的城市或城镇、大中城市需要设置多座污水厂，小城镇不需要单独设置污水厂，将污水送至区域污水厂进行处理。
2、污水处理
一般污水处理分为：
1）一级处理：预处理，主要去除水中悬浮物或调节水质、水量以满足后续处理对水质的要求。
2）二级处理：主要去除水中呈胶体和溶解状态的有机污染物质。
3）三级处理：进一步处理难降解的物质。
深度处理则以污水回收、再用为目的。
4）污泥处理：污水处理过程中产生。
主要方法是减量、稳定、综合利用、最终处置。
三级处理
其中，部分设施定义如下，参考GB/T 50125-2010 给水排水工程基本术语标准
1）格栅
一种栅条形的隔污设备，用以拦截水中较大尺寸的漂浮物或其他杂物。
2）初次沉淀池
污水处理中第一次沉淀的构筑物，主要用以降低污水中的悬浮固体浓度。
3）二次沉淀池
污水生物处理出水的沉淀构筑物，用以分离其中的污泥。
4）生物滤池
由碎石或塑料制品填料构成的生物处理构筑物。
污水与填料表面上生长的微生物膜间歇接触，使污水得到净化。
5）塔式生物滤池
一种高8～24m，直径1～3.5m，填料分层布设的塔柱形生物滤池，填料一般用塑料制品。
6）生物转盘
由水槽和部分浸没于污水中的旋转盘体组成的生物处理构筑物。
盘体表面上生长的微生物膜反复地接触槽中污水和空气中的氧，使污水获得净化。
7）曝气池
利用活性污泥法进行污水生物处理的构筑物。
池内提供一定污水停留时间，
满足好氧微生物所需要的氧量以及污水与活性污泥充分接触的混合条件。
3、雨水排水系统
雨水排水系统的作用是收集雨水径流，排入水体。
由五部分组成。
1）房屋雨水管道系统
收集屋面雨水，并将其排入室外的雨水沟道系统。
2）街坊或厂区雨水沟道系统
包括窨井、控制井等。
3）街道雨水沟道系统
包括检查井、跌水井、出水口和雨水口等。
4）排洪沟
5）雨水泵站及压力管
必要时抽升部分或全部雨水。
