消防系统设备联动流程
报警系统消防联动流程

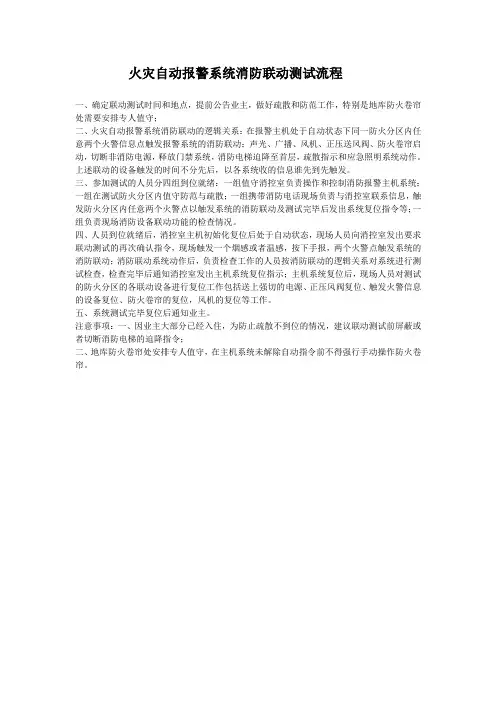

火灾自动报警系统消防联动测试流程
一、确定联动测试时间和地点，提前公告业主，做好疏散和防范工作，特别是地库防火卷帘处需要安排专人值守；
二、火灾自动报警系统消防联动的逻辑关系：在报警主机处于自动状态下同一防火分区内任意两个火警信息点触发报警系统的消防联动；声光、广播、风机、正压送风阀、防火卷帘启动，切断非消防电源，释放门禁系统，消防电梯迫降至首层，疏散指示和应急照明系统动作。
上述联动的设备触发的时间不分先后，以各系统收的信息谁先到先触发。
三、参加测试的人员分四组到位就绪：一组值守消控室负责操作和控制消防报警主机系统；一组在测试防火分区内值守防范与疏散；一组携带消防电话现场负责与消控室联系信息，触发防火分区内任意两个火警点以触发系统的消防联动及测试完毕后发出系统复位指令等；一组负责现场消防设备联动功能的检查情况。
四、人员到位就绪后，消控室主机初始化复位后处于自动状态，现场人员向消控室发出要求联动测试的再次确认指令，现场触发一个烟感或者温感，按下手报，两个火警点触发系统的消防联动；消防联动系统动作后，负责检查工作的人员按消防联动的逻辑关系对系统进行测试检查，检查完毕后通知消控室发出主机系统复位指示；主机系统复位后，现场人员对测试的防火分区的各联动设备进行复位工作包括送上强切的电源、正压风阀复位、触发火警信息的设备复位、防火卷帘的复位，风机的复位等工作。
五、系统测试完毕复位后通知业主。
注意事项：一、因业主大部分已经入住，为防止疏散不到位的情况，建议联动测试前屏蔽或者切断消防电梯的迫降指令；
二、地库防火卷帘处安排专人值守，在主机系统未解除自动指令前不得强行手动操作防火卷帘。
消防系统联动测试流程
消防系统联动测试流程一、目的：为规范消防系统联动测试流程，促进消防系统联动测试执行统一标准，依据国家现行消防技术标准GB50261-2005、GB50166-2007 要求，制定本标准。
二、适用范围：消防系统火灾报警控制器、火灾探测器、现场模块（含按钮、声光报警器）、报警回路线、图形工作站、通讯网卡（网络节点）、联网线路、防排烟系统、防火卷帘、消防泵和喷淋泵、消防电梯、自动喷淋系统、湿式报警阀、消防水池（水箱）、气体灭火系统等的联动测试，应按照本标准执行。
三、实施细则：第一阶段：手动状态下，各模块检测流程1.火灾报警控制器1.1触发自检键，对面板上所有的指示灯、显示器和音响器件进行功能自检。
1.2主备电切换功能，查看备用直流电源自动投入和主、备电源的状态显示情况。
1.3在火灾报警控制器手动状态下，进行故障报警及火警优先功能、二次报警功能检测。
1）模拟探测器、手动报警按钮离线故障，查看故障显示；2）断路故障报警期间，采用发烟装置或温度不低于54 C的热源，先后向同一回路中两个探测器释放烟气或加热，查看火灾报警控制器的火警信号、报警部位显示及记录，每个探测器检测后，消音；3 ）短路测试，查看隔离模块是否动作，显示是否正常；4）系统复位，恢复到正常警戒状态。
2.火灾探测器2.1抽检比例1 ）实际安装数量在100只以下，抽验数量为15只；2）实际安装数量在100只以上，按回路测试，每个回路分高、中、低区或第一点位、中间点位、末端点位测试 3个点位。
2.2点型感烟探测器1 ）采用发烟装置向探测器施放烟气，查看探测器报警确认灯、以及火灾报警控制器的火警信号显示；2）消除探测器内及周围烟雾，报警控制器手动复位，观察探测器报警确认灯在复位前后的变化情况。
2.3点型感温探测器1 ）可复位点型感温探测器，使用温度不低于54 C的热源加热，查看探测器报警确认灯和火灾报警控制器火警信号显示；2）移开加热源，手动复位火灾报警控制器，查看探测器报警确认灯在复位前后的变化情况。
泰和安设备主机操作流程
消防系统管理三流程——设备操作流程（泰和安-JB-QGL-TX3032A）注意：根据各项目消防主机品牌对操作流程操作自行调整。
一、联动型消防系统操作示意图1、消防主机处置火情操作示意图（泰和安-JB-QGL-TX3032A）消防主机联动设备处置火警操作指引①确认现场发生火警为火情信息②按“消音”键设备运行状态转换操作指引③如消防主机在“禁止”状态，须操纵至“允许”状态，“允许”指示灯亮起。
2、多线控制盘操作示意图（泰和安-JB-QGL-TX3032A）在处置火情事件时，如被控制的主要消防设备未动作，可在多线控制盘进行直启手动操作。
多线控制盘启动操作指引①多线控制盘“手动方式”操作至允许状态，“允许”指示灯亮起消火栓泵启动操作指引②手动直接启动消火栓泵“启动”键，“启动”与“反馈”指示灯先后亮起，证明设备正常动作。
喷淋（雨淋、预作用、水炮、水幕、细水雾）水泵启动操作指引③手动直接启动喷淋泵“启动”键，“启动”与“反馈”指示灯先后亮起，证明设备正常动作启动正压送风风机操作启动消防排烟风机操作④手动启动失火单元或防火分区正压送风风机⑤手动启动失火单元或防火分区消防排烟风机“启动”键，“启动”与“反馈”指示灯先后亮起“启动”键，“启动”与“反馈”指示灯先后亮起3、总线控制盘操作示意图在处置火情事件时，如控制的消防设备未动作，可在总线控制盘进行手动操作。
①按动主界面“联动模式”键②按屏幕下方“上下键”功能③按屏幕中第2选项“设置手动控制状态”按确认键显示“操作已完成”防火卷帘门下降操作指引在总线控制盘面板上找到控制防火卷帘门按键区域，选择失火区域的防火卷帘门按键按下“操作”键，“启动”与“反馈”指示灯先后亮起，控制屏显示为“防火卷帘门动作”电梯迫降操作指引在总线控制盘面板上找到控制电梯按键区域，选择失火区域的电梯按键按下“操作”键，“动作”与“反馈”指示灯先后亮起，控制屏显示为“电梯迫降”应急照明切换操作指引在总线控制盘面板上找到控制应急照明按键区域，选择失火区域的应急照明按键按下“操作”键，“动作”与“反馈”指示灯先后亮起，控制屏显示为“强切间切电”4、消防设备测试操作示意图（泰和安-JB-QGL-TX3032A）消防控制室启动XX栋楼非消防电源强切功能指引①将消防主机进入“系统界面”②进入“运行模式”，进入“调试”模式确认③按“菜单”键“上下”键选择系统设置，选择10模拟火警④输入测试二次码⑤如：输入70683321号⑥按F1启动消防控制室启动XX防火分区卷帘门下降功能指引跟应急、强切、等操作方式雷同消防控制室启动XX 栋楼（防火分区）正压送风风机指引①在控制盘上将钥匙设置为“允许”状态②启动待测试XX 栋楼（防火分区）正压送风机消防控制室启动XX 防火分区消防排烟风机指引①在控制盘上将钥匙设置为“允许”状态②启动待测试XX 栋楼（防火分区）消防排烟机消防控制室启动（室内外）消火栓泵指引①在控制盘上将钥匙设置为“允许”状态②启动待测试消火栓泵（泵房现场安排人员复位）消防控制室启动喷淋泵指引①在控制盘上将钥匙设置为“允许”状态②启动待测试喷淋泵（泵房现场安排人员复位）消防控制室启动XX栋楼（防火分区）消防疏散广播指引①控制盘运行方式调到“允许”状态②进入“设置界面”，点击7进入“设置手动启停设备模式③点击“允许”、“确认”④手动方式“允许”灯亮⑤按下该区域广播按钮，动作后“工作”灯亮5、消防设备故障屏蔽及修复解除屏蔽操作示意图消防设备故障状态，设备屏蔽操作指引①控制板处操作“屏蔽”键输入故障设备回路号、地址码，设备类型按“F1”键完成消防设备故障修复后，设备屏蔽解除操作指引①控制板处操作“取消屏蔽”键输入设备回路号、地址码、设备类型编号选按F1键完成二、电气火灾报警设备操作流程图（泰和安-TE3004）电气火灾监控系统具有火灾预警功能，只能进行监视，无控制设备功能，将异常信息报工程组人员现场查看，并进行检测、维修，检修后正常后按下复位键输入密码1357确认异常报警点按下消音键三、防火门监控设备操作流程图（泰和安：TX3820G）该系统具有防火门状态监视功能，只能进行监视，无控制设备功能，将异常信息报安全组人员现场查看异常状态消除后，将主机复位（跟电气火灾监控设备雷同）确认异常报警点按下消音键四、气体灭火设备操作流程图（泰和安-JB-QGL-TX3032A）确认火警信息按下消音键控制室主机操作：确认真实火情后点击手/自动转换按钮现场手动按钮操作敲碎玻璃按启动。
消防联动系统操作规程
消防联动系统操作规程5.1 目的规范消防联动系统的操作5.2 适用范围适用于物业公司各管理处工程部5.3 消防联动系统的操作5.3.1 操作规程1)火灾自动报警时，首先看其显示屏报警部位为几层几区，并到指定位置查看。
2)当确定有火灾时，启动联动系统，切断非消防电源，切入应急电源启动发电机，把电梯全部迫降到一楼，消防梯供抢险人员使用。
3)启动消防水泵，使消防栓内水压充足，供灭火使用。
4)启动消防排烟风机，排除着火层烟雾，启动送风机给灭火和疏散提供方便。
5)发出疏散命令，打开楼层广播，通知业主疏散。
6)如没有火灾发生，是误报火警，按“复位”按钮，将恢复正常运行状态。
5.3.2 消防联动系统的日常巡查、维护内容5.3.1 检查显示屏上各种显示是否正常。
5.3.2 检查火灾自动报警柜内各接口是否松动，线路是否有损伤。
5.3.3 擦拭设备，保持地面、墙壁、设备无积尘、水渍、油渍等。
5.3.4 检查柜上各显示灯是否烧坏，各按钮开关是否在正确的位置上，指示准确无误。
5.3.5 检查各消防报警设备，消防反馈设备的正常功能，发现故障立即检查维修。
5.4 管理规程5.4.1 消防联动监控中心须有专人24小时不间断值班，并严格作好各种记录。
5.4.2 消防联动系统维保责任人须有消防上岗证，按维保计划定期维保，确保整个系统发挥正常功能。
5.4.3 消防联动设施为消防专用，严禁挪作它用，专用工具、专用设备应保管理良好。
5.4.4 发现消防联动系统的报警须立即弄清原因，按操作规程处理，发现故障须立即排除，所有系统的报警或动作都须作详细处理记录。
5.4.5 消防监控中心须保持干净整洁，严禁无关人员进入监控室内。
5.5 附表：5.5.1 《消防联动系统巡查记录》5.5.2 《消防联动系统维修保养计划表》5.5.3 《消防联动系统维修保养记录表》5.5.4 《消防联动系统故障（或报警）处理记录表消防联动系统巡查记录说明：每日运行巡查人员按以上时间巡查签到，发现问题作记录并报告，各消防管道及设备设施巡查记录在此表内。
消防控制室与消防设备联动控制

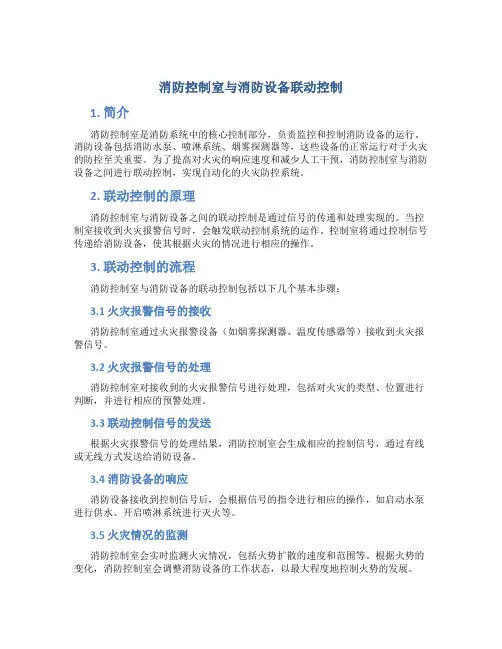

消防控制室与消防设备联动控制1. 简介消防控制室是消防系统中的核心控制部分，负责监控和控制消防设备的运行。
消防设备包括消防水泵、喷淋系统、烟雾探测器等，这些设备的正常运行对于火灾的防控至关重要。
为了提高对火灾的响应速度和减少人工干预，消防控制室与消防设备之间进行联动控制，实现自动化的火灾防控系统。
2. 联动控制的原理消防控制室与消防设备之间的联动控制是通过信号的传递和处理实现的。
当控制室接收到火灾报警信号时，会触发联动控制系统的运作。
控制室将通过控制信号传递给消防设备，使其根据火灾的情况进行相应的操作。
3. 联动控制的流程消防控制室与消防设备的联动控制包括以下几个基本步骤：3.1 火灾报警信号的接收消防控制室通过火灾报警设备（如烟雾探测器、温度传感器等）接收到火灾报警信号。
3.2 火灾报警信号的处理消防控制室对接收到的火灾报警信号进行处理，包括对火灾的类型、位置进行判断，并进行相应的预警处理。
3.3 联动控制信号的发送根据火灾报警信号的处理结果，消防控制室会生成相应的控制信号，通过有线或无线方式发送给消防设备。
3.4 消防设备的响应消防设备接收到控制信号后，会根据信号的指令进行相应的操作，如启动水泵进行供水、开启喷淋系统进行灭火等。
3.5 火灾情况的监测消防控制室会实时监测火灾情况，包括火势扩散的速度和范围等。
根据火势的变化，消防控制室会调整消防设备的工作状态，以最大程度地控制火势的发展。
3.6 火灾扑灭与报警解除当火势得到控制并得到扑灭后，消防控制室会发送相应的信号使消防设备停止工作，并解除火灾报警状态。
4. 消防控制室与消防设备联动控制的优势4.1 快速响应消防控制室与消防设备之间的联动控制可以大大缩短火灾报警信号到达消防设备的时间，提高响应速度。
4.2 自动化操作联动控制的实现使消防设备能够根据火灾情况自动进行操作，减少人为操作的干预，提高了消防系统的可靠性和稳定性。
4.3 简化人工干预消防控制室与消防设备的自动化联动控制使得人工干预的需求大大降低，减轻了消防人员的工作负担。
消防联动控制主机操作流程

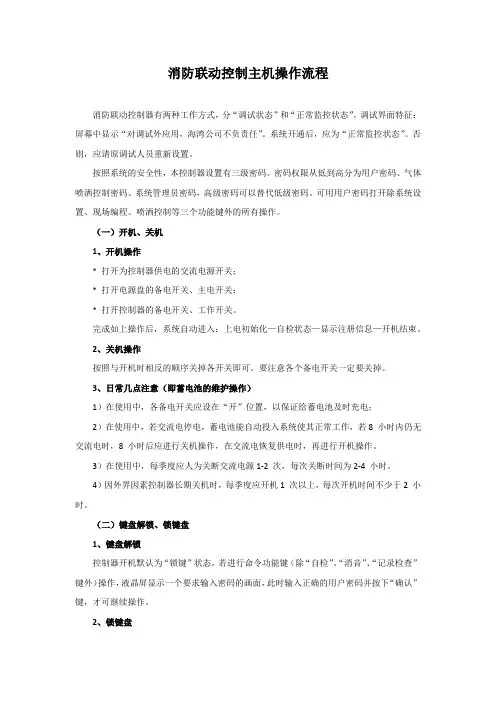

消防联动控制主机操作流程消防联动控制器有两种工作方式，分“调试状态”和“正常监控状态”。
调试界面特征：屏幕中显示“对调试外应用，海湾公司不负责任”。
系统开通后，应为“正常监控状态”。
否则，应请原调试人员重新设置。
按照系统的安全性，本控制器设置有三级密码。
密码权限从低到高分为用户密码、气体喷洒控制密码、系统管理员密码，高级密码可以替代低级密码。
可用用户密码打开除系统设置、现场编程、喷洒控制等三个功能键外的所有操作。
（一）开机、关机1、开机操作* 打开为控制器供电的交流电源开关；* 打开电源盘的备电开关、主电开关；* 打开控制器的备电开关、工作开关。
完成如上操作后，系统自动进入：上电初始化—自检状态—显示注册信息—开机结束。
2、关机操作按照与开机时相反的顺序关掉各开关即可。
要注意各个备电开关一定要关掉。
3、日常几点注意（即蓄电池的维护操作）1）在使用中，各备电开关应设在“开”位置，以保证给蓄电池及时充电；2）在使用中，若交流电停电，蓄电池能自动投入系统使其正常工作，若8 小时内仍无交流电时，8 小时后应进行关机操作，在交流电恢复供电时，再进行开机操作。
3）在使用中，每季度应人为关断交流电源1-2 次，每次关断时间为2-4 小时。
4）因外界因素控制器长期关机时，每季度应开机1 次以上，每次开机时间不少于2 小时。
（二）键盘解锁、锁键盘1、键盘解锁控制器开机默认为“锁键”状态，若进行命令功能键（除“自检”、“消音”、“记录检查”键外）操作，液晶屏显示一个要求输入密码的画面，此时输入正确的用户密码并按下“确认”键，才可继续操作。
2、锁键盘在操作结束和值班人员离开时，应按下“锁键”功能键，屏幕下方显示“请确认锁键盘”时，按下“确认”键即可。
此时，键盘上多数命令功能键均要求重新输入密码。
（三）监视现场设备的操作1、信息显示当系统中有报警、故障、动作和隔离中的任意一种信息存在时，系统将全屏显示此信息；若系统中存在的信息多于一种时，系统将自动分屏，同时显示系统中存在的各类信息，符指向的窗口为当前窗口，用“窗口切换”键可以进行当前窗口切换，用“分屏/全屏”键可以实现当前信息窗口的分屏和全屏显示转换。
消防系统联动测试流程图
消防系统联动测试流程一、目的：为规消防系统联动测试流程，促进消防系统联动测试执行统一标准，依据国家现行消防技术标准GB50261-2005、GB50166-2007要求，制定本标准。
二、适用围：消防系统火灾报警控制器、火灾探测器、现场模块（含按钮、声光报警器）、报警回路线、图形工作站、通讯网卡（网络节点）、联网线路、防排烟系统、防火卷帘、消防泵和喷淋泵、消防电梯、自动喷淋系统、湿式报警阀、消防水池（水箱）、气体灭火系统等的联动测试，应按照本标准执行。
三、实施细则：第一阶段：手动状态下，各模块检测流程1.火灾报警控制器1.1触发自检键，对面板上所有的指示灯、显示器和音响器件进行功能自检。
1.2主备电切换功能，查看备用直流电源自动投入和主、备电源的状态显示情况。
1.3在火灾报警控制器手动状态下，进行故障报警及火警优先功能、二次报警功能检测。
1）模拟探测器、手动报警按钮离线故障，查看故障显示；2）断路故障报警期间，采用发烟装置或温度不低于54℃的热源，先后向同一回路中两个探测器释放烟气或加热，查看火灾报警控制器的火警信号、报警部位显示及记录，每个探测器检测后，消音；3）短路测试，查看隔离模块是否动作，显示是否正常；4）系统复位，恢复到正常警戒状态。
2.火灾探测器2.1 抽检比例1）实际安装数量在100只以下，抽验数量为15只；2）实际安装数量在100只以上，按回路测试，每个回路分高、中、低区或第一点位、中间点位、末端点位测试3个点位。
2.2点型感烟探测器1）采用发烟装置向探测器施放烟气，查看探测器报警确认灯、以及火灾报警控制器的火警信号显示；2）消除探测器及周围烟雾，报警控制器手动复位，观察探测器报警确认灯在复位前后的变化情况。
2.3点型感温探测器1）可复位点型感温探测器，使用温度不低于54℃的热源加热，查看探测器报警确认灯和火灾报警控制器火警信号显示；2）移开加热源，手动复位火灾报警控制器，查看探测器报警确认灯在复位前后的变化情况。
消防系统设备联动流程
消防系统设备联动流程
A、手动联动状态下①、感温、感烟、缆式感温探测器报警、手报、消报被按下，报警信息反馈到火灾报警控制器上。
②、在联动控制盘上启动消防泵、喷淋泵，启动信号是否反馈到火灾报警控制器上。
③、启动排烟机、送风机，启动后信号是否反馈到火灾报警控制器上。
④、启动排烟阀、送风阀，启动信号是否反馈到火灾报警控制器上。
⑤、关闭空调机，关闭后信号是否反馈到火灾报警控制器。
⑥、启动消防广播、消防电话，启动后信号是否反馈火灾报警控制器上。
⑦、启动切断非消防电源和电梯迫降，启动后信号是否反馈到火灾报警控制器上。
B、自动联动状态下①、探测器报警信号或手动报警按钮报警信号→相应区域声光报警器报警。
②、消火栓报警按钮按下→消火栓报警按钮按下动作信号反馈到控制器→启动消火栓系统消防泵→消防泵启动信号反馈到控制器。
③、压力开关动作→压力开关动作信号反馈到控制器→启动喷淋泵→喷淋泵启动信号反馈到控制器。
④、探测器报警信号或手动报警按钮报警信号→打开本区域及相邻区域正压送风阀→正压送风阀打开信号反馈到控制器上→启动正压送风机→正压送风机启动信号反馈到控制器。
⑤、探测器报警信号或手动报警按钮报警信号→打开本区域及相邻区域排烟阀→排烟阀打开信号反馈到控制器上→启动排烟机→排烟机启动信号反馈到控制器。
⑥、排烟风、正压送风机或空调机入
口处的防火阀关闭→防火阀关闭信号反馈到控制器→停止相应区域的排烟风机、正压送风机或空调机。
⑦、探测器报警信号或手动报警按钮报警信号→打开本区域或者相邻区域的消防广播。
⑧、两个探测器报警信号或手动报警按钮报警信号→切断非消防电源同时迫降电梯到底楼。
