消防水池柔性套管安装图集
A型柔性防水套管安装图【最新版】
4
螺柱
π
4.8
GB897-88A
5
螺母
π
4
GB/T41-2000
B型柔性防水套管的介绍
B型柔性防水套管适用于有地震设防要求的地区，管道穿墙处承受振动和管道伸缩变形、或有严密防水要求的构(建)筑物。
一般在做有防水要求或管道安装处有防震、便于拆卸等要求的水池时(如:与水池连接时，给水泵的进水管的套管)，就要用到02S404B型柔性防水套管。
02S404B型柔性防水套管广泛用于建筑、化工、石油、自来水厂、污水处理、核电工程等单位。
B型柔性防水套管的作用
[1]柔性防水套管除了外部翼环，内部还有档圈之类的，法兰内丝，有成套卖的，也可自己加工，用于有减震需要的管路，如和水泵连接的管道穿墙时、柔性防水套管主要用在人防墙，水池等要求很高的地方。
B型柔性防水套管的说明
1、当迎水面为腐蚀性介质时，可采用封堵材料将缝隙封堵，做法见02S404国家标准图集“柔性防水套管(B型)安装图”;
2、套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围应比翼环直径(D5)大200，而且必须将套管一次浇固于墙内;
3、穿管处D5+200;
A型柔性防水套管安装图
A.型B.型--柔性防水套管
安装图
A型柔性防水套管说明
1、当迎水面为腐蚀性介质时，可采用封堵材料将缝隙封堵，做法如下;
柔性防水套管(A)型安装图，柔性防水套管(B)型安装图
2.防水套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围应比翼环直径(DS)大200，并且必须将套管一次浇固与墙内。
4、套管的重量以L=300计算，如墙厚大于300时，应另行计算;
5、柔性防水套管用于与腐蚀性介质接触时，设计人员应根据介质性质及防腐要求，另行选择适用的耐腐蚀材料，比如:316L不锈钢材质等。

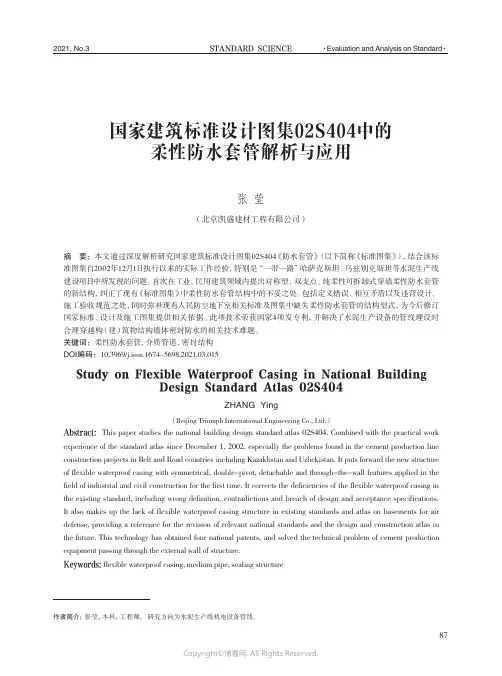

国家建筑标准设计图集02S404中的柔性防水套管解析与应用
国家建筑标准设计图集02S404中的柔性防水套管解析与应用张 莹（北京凯盛建材工程有限公司）摘 要：本文通过深度解析研究国家建筑标准设计图集02S404《防水套管》（以下简称《标准图集》），结合该标准图集自2002年12月1日执行以来的实际工作经验，特别是“一带一路”哈萨克斯坦、乌兹别克斯坦等水泥生产线建设项目中所发现的问题。
首次在工业、民用建筑领域内提出对称型、双支点、纯柔性可拆卸式穿墙柔性防水套管的新结构，纠正了现有《标准图集》中柔性防水套管结构中的不妥之处。
包括定义错误、相互矛盾以及违背设计、施工验收规范之处，同时弥补现有人民防空地下室相关标准及图集中缺失柔性防水套管的结构型式，为今后修订国家标准、设计及施工图集提供相关依据。
此项技术荣获国家4项发专利，并解决了水泥生产设备的管线埋设时合理穿越构（建）筑物结构墙体密封防水的相关技术难题。
关键词：柔性防水套管，介质管道，密封结构DOI编码：10.3969/j.issn.1674-5698.2021.03.015Study on Flexible Waterproof Casing in National BuildingDesign Standard Atlas 02S404ZHANG Ying（Beijing Triumph International Engineering Co., Ltd.）Abstract: This paper studies the national building design standard atlas 02S404. Combined with the practical work experience of the standard atlas since December 1, 2002, especially the problems found in the cement production line construction projects in Belt and Road countries including Kazakhstan and Uzbekistan. It puts forward the new structure of flexible waterproof casing with symmetrical, double-pivot, detachable and through-the-wall features applied in the field of industrial and civil construction for the first time. It corrects the deficiencies of the flexible waterproof casing in the existing standard, including wrong definition, contradictions and breach of design and acceptance specifications.It also makes up the lack of flexible waterproof casing structure in existing standards and atlas on basements for air defense, providing a reference for the revision of relevant national standards and the design and construction atlas in the future. This technology has obtained four national patents, and solved the technical problem of cement production equipment passing through the external wall of structure.Keywords: flexible waterproof casing, medium pipe, sealing structure作者简介：张莹，本科，工程师， 研究方向为水泥生产线机电设备管线。
柔性防水套管图集
柔性防水套管图集/卫生间防水细部要求时间:2011-05-03 00:12来源:unknown 作者:admin 点击:13次(三)涂膜防水层施工hb厨卫专用防水涂料一般厚度为1.1mm,1.5mm,2.0mm,根据设计厚度不同,可分成两遍或三遍进行涂膜施工卫生间防水一般要求出门洞300mm,与甲方结算时,甲方要求提供规范、图集或工艺 ...(三)涂膜防水层施工hb厨卫专用防水涂料一般厚度为1.1mm,1.5mm,2.0mm,根据设计厚度不同,可分成两遍或三遍进行涂膜施工卫生间防水一般要求出门洞300mm,与甲方结算时,甲方要求提供规范、图集或工艺标准的对应要求,但我查遍规范,均无此要求,请高手帮忙,提供一本提到此要求的正规出版物名称并注明是那一条款,如某某规范7.9.1条谢谢!!!!没有最佳答案没有的吧做卫生间防水非常重要的一道工序,防水施工宜用涂膜防水.防水材料性能应符合国家现行有关标准的规定,并应有产品合格证书;基层表面应平整,不得有空鼓、起砂、开裂等缺陷,基层含水率应符合防水材料的施工要求;防水层应从地面延伸到墙面,高出地面250mm.浴室靠淋浴头墙面的防水层高度不得低于1800mm;涂膜防水层涂刷均匀,一般厚度不得小于1.5mm,涂膜防水表面不起泡、不流淌、平整无凹凸,与管件、洁具地脚、地漏、排水口接缝严密收头圆滑不渗漏.防水工程结束后必须要做24小时蓄水实验不管有没有明文规定,只要是装修公司都会按照这样的标准来做的,这已经是行业的惯例了,如果达不到,可以视为不合格厨厕防水施工工艺及控制要点一、施工准备(一)作业条件1.厨厕间楼地面垫层已完成,穿过厨厕间地面及楼面的所有立管、套管已完成,并己固定牢固,经过验收管周围缝隙用1∶2∶4 豆石混凝土填塞密实(楼板底需吊模板)2.厨厕间楼地面找平层已完成,标高符合要求,表面应抹平压光、坚实平整,无空鼓、裂缝、起砂等缺陷,含水率不大于9%3.找平层的泛水坡度应在2% (即1∶50),以上不得局部积水,与墙交接处及转角处、管根部,均要抹成半径为100mm 的均匀一致、平整光滑的小圆角、要用专用抹子凡是靠墙的管根处均要抹出5%(1∶20)坡度,避免此处积水4.涂刷防水层的基层表面,应将尘土、杂物清扫干净,表面残留灰浆硬块及高出部分应刮平,扫对管根周围不易清扫的部位,应用毛刷将灰尘等清除,如有坑洼不平处或阴阳角未抹成圆弧处,可用众霸胶∶水泥∶砂=1∶1.5∶2.5 砂浆修补5.基层做防水涂料之前,在突出地面和墙面的管根、地漏排水口、阴阳角等易发生渗漏的部位,应做附加层增补6.厨厕间墙面按设计要求及施工规定(四周至少上卷300mm)有防水的部位,墙面基层抹灰要压光,要求平整,无空鼓、裂缝、起砂等缺陷穿过防水层的管道及固定卡具应提前安装,并在距管50mm 范围内凹进表层5mm,管根做成半径为10mm 的圆弧7.根据墙上的50cm 标高线,弹出墙面防水高度线,标出立管与标准地面的交界线,涂料涂刷时要与此线平8.厨厕间做防水之前必须设置足够的照明设备(安全低压灯等)和通风设备9.防水材料一般为易燃有毒物品,储存、保管和使用要远离火源,施工现场要备有足够的灭火器材,施工人员要着工作服,穿软底鞋,并设专业工长监管10.环境温度保持在+5℃以上11.操作人员应经过专业培训,持证上岗,先做样板间,经检查验收合格,方可全面施工二)材质要求hb厨卫专用防水涂料是在防水涂料市场中的一次飞跃,它既具有sbs改性沥青卷材良好的耐候性、防水性、稳定性等优点,又易于成型为一整体防水膜,是理想的防水材料该产品是以石油沥青为基料,高分子聚合物改性,与增塑剂和填充料制成的高性能、低价格的厚质涂料其性能指标如下:hb厨卫专用防水涂料性能技术指标性能指标固含量:% ≥ 43低温柔性:℃ -10 -15耐热性:℃ 80不透水性:mpa 0.1,30min不透水粘结强度: ≥ 0.2延伸性: mm 无处理≥ 5 热、紫、碱≥ 3.5耐碱性:23±2℃温度下,ca(oh)2饱和液浸泡7d耐酸性:23±2℃温度下,2%h2so4溶液浸泡7d干燥时间:h ≤表干2 实干10(三)工器具主要机具:电动搅拌器、搅拌捅、小漆桶、塑料刮板、铁皮小刮板、橡胶刮板、弹簧秤、毛刷、滚刷、小抹子、油工铲刀、笤帚等二、质量要求(一)主控项目1.防水材料符合设计要求和现行有关标准的规定2.排水坡度、预埋管道、设备、固定螺栓的密封符合设计要求3.地漏顶应为地面最低处,易于排水,系统畅通(二)一般项目1.排水坡、地漏排水设备周边节点应密封严密,无渗漏现象2.密封材料应使用柔性材料,嵌填密实,粘结牢固3.防水涂层均匀,不龟裂,不鼓泡4.防水层厚度符合设计要求三、工艺流程hb厨卫专用防水涂料施工工艺流程:基层清理→细部附加层施工→第一层涂膜→第二层涂膜→第三层涂膜→第一次试水→保护层施工→第二次试水→工程质量验收四、操作工艺(一)基层清理涂膜防水层施工前,先将基层表面上的灰皮用铲刀除掉,用笤帚将尘土、砂粒等杂物清扫干净,尤其是管根,地漏和排水口等部位要仔细清理如有油污时,应用钢丝刷和砂纸刷掉基层表面必须平整,凹陷处要用水泥腻子补平(二)细部附加层施工1.打开包装桶后先搅拌均匀严禁用水或其他材料稀释产品2.细部附加层施工:用油漆刷蘸搅拌好的涂料在管根、地漏、阴阳角、等容易漏水的薄弱部位均匀涂刷,不得漏涂(地面与墙角交接处,涂膜防水上卷墙上250mm 高)常温4h 表干后,再刷第二道涂膜防水涂料,24h 实干后)即可进行大面积涂膜防水层施工,每层附加层厚度宜为0.6mm1.打开包装桶先搅拌均匀2. 第一层涂膜:将已搅拌好的hb厨卫专用防水涂料用塑料或橡胶刮板均匀涂刮在已涂好底胶的基层表面上,厚度为0.6mm,要均匀一致,刮涂量以0.6～0.8kg/m2 为宜,操作时先墙面后地面,从内向外退着操作3.第二道涂膜:第一层涂膜固化到不粘手时,按第一遍材料施工方法,进行第二道涂膜防水施工为使涂膜厚度均匀,刮涂方向必须与第一遍刮涂方向垂直,刮涂量比第一遍略少,厚度为0.5mm 为宜4.第三层涂膜:第二层涂膜固化后,按前述两遍的施工方法,进行第三遍刮涂,刮涂量以0.4～0.5k/m2 为宜(如设计厚度为1.5mm 以上时,可进行第四次涂刷)5.撤粗砂结合层:为了保护防水层,地面的防水层可不撤石渣结合层,其结合层可用1:1 的108 胶或众霸胶水泥浆进行扫毛处理,地面防水保护层施工后,在墙面防水层滚涂一遍防水涂料,未固化时,在其表面上撤干净的2～3mm 砂粒,以增加其与面层的粘结力6.保护层或饰面层施工(四)防水层细部施工防水层细部做法如下图:1.管根与墙角1—楼板, 2—找平层(管根与墙角做半径r=10mm 圆弧,凡靠墙的管根处均抹出5%坡度)3—防水附加层(宽150mm,墙角高100mm,管根处与标准地面平) 4—防水层5—防水保护层6—地面面层2、地漏处细部做法1—模板2—找平层(管根与墙角做半径r=10mm 圆弧) 3—防水附加层(宽150mm, 管根处与标准地面平) 4—防水层5—防水保护层6—地面面层3、门口细部做法1—楼板2—找平层(转角处做成半径r=10mm 圆弧) 3—防水附加层(宽150mm, 高与地面) 4—防水层(出外墙面250mm) 5—防水保护层6—地面面层(五)涂膜防水层的验收根据防水涂膜施工工艺流程,对每道工序进行认真检查验收,做好记录,须合格方可进行下道工序施工防水层完成并实干后,对涂膜质量进行全面验收,要求满涂,厚度均匀一致,封闭严密,厚度达到设计要求(做切片检查)防水层无起鼓、开裂、翘边等缺陷经检查验收合格后可进行蓄水试验,(水面高出标准地20mm),24h 无渗漏,做好记录,可进行保护层施工(六)成品保护1.涂膜防水层操作过程中,操作人员要穿平底鞋作业,穿肌面及墙面等处的管件和套管、地漏、固定卡子等,不得碰损、变位涂防水涂膜施工时,不得污染其它部位的墙地面、门窗、电气线盒暖卫管道、卫生器具等2.涂膜防水层每层施工后,要严格加以保护,在厨卫间门口要设醒目的禁入标志,在保护层施工之前,任何人不得进入,也不得在上面堆放杂物,以免损坏防水层3.地漏或排水口在防水施工之前,应采取保护措施,以防杂物进入,确保排水畅通,蓄水合格,将地漏内清理干净4.防水保护层施工时,不得在防水层上拌砂浆,铺砂浆时铁锹不得触及防水层,要精工细做,不得损坏防水层(七)应注意的质量问题1.涂膜防水层空鼓、有气泡:主要是基层清理不干净,涂刷不匀或者找平层潮湿,含水率高于9%;涂刷之前未进行含水率检验,造成空鼓,严重者造成大面积鼓包因此在涂刷防水层之前,必须将基层清理干净,并保证含水率合适2.地面面层施工后,进行蓄水试验,有渗漏现象:主要原因是穿过地面和墙面的管件、地漏等松,烟风道下沉,撕裂防水层;其它部位由于管根松动或粘结不牢、接触面清理不干净产生空隙,接槎、封口处搭接长度不够,粘贴不紧密;做防水保护层时可能损坏防水层:第一次蓄水试验蓄水深度不够因此要求在施工过程中,对相关工序应认真操作,加强责任心,严格按工艺标准和施工规范进行操作涂膜防水层施工后,进行第一次蓄水试验,蓄水深度必须高于标准地面20mm,24h 不渗漏为止,如有渗漏现象,可根据渗漏具体部位进行修补,甚至于全部返工地面面层施工后,再进行第二遍蓄水试验,24h 无渗漏为最终合格, 填写蓄水检查记录3.地面排水不畅:主要原因是地面面层及找平层施工时未按设计要求找坡,造成倒坡或凹凸不平而存水因此在涂膜防水层施工之前,先检查基层坡度是否符合要求,与设计不符时,应进行处理再做防水,面层施工时也要按设计要求找坡4.地面二次蓄水试验后,已验收合格,但在竣工使用后仍发现渗漏现象:主要原因是卫生器具排水与管道承插口处未连接严密,连接后未用建筑密封膏封密实,或者是后安卫生器具的固定螺丝穿透防水层而未进行处理在卫生器具安装后,必须仔细检查各接口处是否符合要求,再进行下道工序要求卫生器具安装后,注意成品保护装修这方面貌似还真没有这样的条款所谓的标准其实都是公司自定的合同上为什么会没有呢?既然甲方已经同意你的说法,确实也没有这方面的明文规定,只能表明他不愿意为多出的300mm的防水付钱的法规的规定法规的规定古典风格的股份大哥大哥大哥大哥大哥道德规范的规定法规的规定郭德纲的郭德纲的郭德纲的大哥大哥大哥大哥大哥大哥装修这种东西没什么很严格的标准,如果都按照国标来要求的话,那大家都不用混了我觉得这种事情应该事先跟业主沟通的明明白白的,之后大家都省事免得他认为你坑了他,你也觉得冤枉Welcome To Download !!!欢迎您的下载，资料仅供参考！。
水池和消防水池设计CAD详细布置图

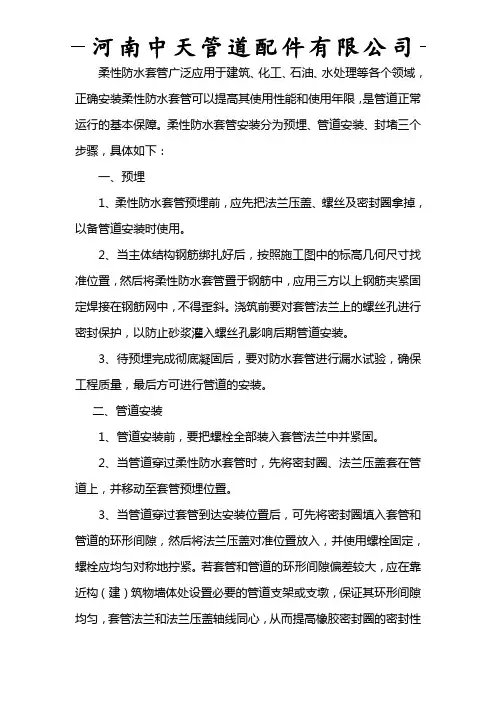

柔性防水套管安装图
柔性防水套管广泛应用于建筑、化工、石油、水处理等各个领域，正确安装柔性防水套管可以提高其使用性能和使用年限，是管道正常运行的基本保障。
柔性防水套管安装分为预埋、管道安装、封堵三个步骤，具体如下：一、预埋1、柔性防水套管预埋前，应先把法兰压盖、螺丝及密封圈拿掉，以备管道安装时使用。
2、当主体结构钢筋绑扎好后，按照施工图中的标高几何尺寸找准位置，然后将柔性防水套管置于钢筋中，应用三方以上钢筋夹紧固定焊接在钢筋网中，不得歪斜。
浇筑前要对套管法兰上的螺丝孔进行密封保护，以防止砂浆灌入螺丝孔影响后期管道安装。
3、待预埋完成彻底凝固后，要对防水套管进行漏水试验，确保工程质量，最后方可进行管道的安装。
二、管道安装1、管道安装前，要把螺栓全部装入套管法兰中并紧固。
2、当管道穿过柔性防水套管时，先将密封圈、法兰压盖套在管道上，并移动至套管预埋位置。
3、当管道穿过套管到达安装位置后，可先将密封圈填入套管和管道的环形间隙，然后将法兰压盖对准位置放入，并使用螺栓固定，螺栓应均匀对称地拧紧。
若套管和管道的环形间隙偏差较大，应在靠近构（建）筑物墙体处设置必要的管道支架或支墩，保证其环形间隙均匀，套管法兰和法兰压盖轴线同心，从而提高橡胶密封圈的密封性能和使用寿命。
三、封堵当管道安装完毕后，要对套管和管道间的环形间隙进行封堵操作，首先用柔性填缝材料填入环形间隙并捣实，然后，端部用密封膏嵌缝即可。
用于饮用水水池安装时，其密封圈、密封膏、防护涂料等应无毒，符合GB/T17219-1998标准的规定，且通过国家、地区卫生防疫检疫权威机构的检测。
河南中天管道配件有限公司是生产经营管道配件的企业。
本公司主要产品有各种型号的柔性防水套管、刚性防水套管、防护密闭套管、通风密闭套管、电气套管、补偿接头、传力接头、球型补偿器、旋转补偿器、套筒补偿器、波纹补偿器、平衡补偿器、热力管道伸缩器、橡胶接头、鸭嘴阀、减振器、蝶阀、管道过滤器、堵漏器、平焊法兰等管道配件。
柔性套管图集
柔性套管图集指的是中国建筑标准设计研究院出版的02S404防水套管图集中的5-14页部分，此部分对柔性防水套管做出了详细的阐述，为广大用户合理使用柔性防水套管提供了参考依据，具体如下：
柔性防水套管A型安装图：
柔性防水套管B型安装图：
法兰压盖做法：
柔性防水套管尺寸表：
此柔性套管图集对柔性防水套管的尺寸、厚度、做法都给出了详尽的数据，为工程设计、施工人员提供了数据参考，若有其他更多疑问可向河南中天管道配件有限公司咨询。
河南中天管道配件有限公司是生产经营管道配件的企业。
本公司主要产品有各种型号的柔性防水套管、刚性防水套管、防护密闭套管、通风密闭套管、电气套管、补偿接头、传力接头、球型补偿器、旋转补偿器、套筒补偿器、波纹补偿器、平衡补偿器、热力管道伸缩器、橡胶接头、鸭嘴阀、减振器、蝶阀、管道过滤器、堵漏器、平焊法兰等各种管道配件。
产品严格按照国家标准设计生产，特殊规格型号可按用户要求订做或来图加工。
河南中天管件欢迎广大用户莅临指导。
消防水池和清净水池结构图纸
质量技术交底记录——消防水池柔性防水套管安装
10、电焊机等机具使用前应检查、试运行，确认正常，应设独立的开关。设备外壳必须完整，一、二次接线柱应有防护罩；电焊机导线应具有良好的绝缘，不能将导线放在高温物体附近；接地不得接在管道、机械设备和建筑物金属构架上，接地电阻不得大于4欧姆；
总工
交底人
交底时间
接受交底人签名
6、套管定位：先在管道图上查出套管的标高、坐标；根据施工现场结构轴线、结构标高进行现场定位。安装完成后，套管裸露在墙外的部分也必须及时作防腐处理。
7、柔性防水套管安装应该注意方向，法兰盘所在方向为水池外侧，见图。
8、柔性防水套管安装好后和钢筋主筋内外两层焊接相连，并与内外模板采用拉杆固定。
9、采用Ф14钢筋进行套管加固，不可将套管直接与主筋焊接。
二、质量交底：
1、质量要求：
质量要求符合《建筑给排水及采暖工程施工质量验收规范》（GB50242-2002）规定、02S404《防水套管》图集。
柔性防水套管质量技术交底内容介绍：
1、在开工前，工班人员必须认真地熟悉图纸资料，认真领会图纸要求，并遵守施工规范。
2、套管的安装在剪力墙钢筋绑扎完毕即开始施工安装，切记要在木工合模前完成。
3、施工现场禁止吸烟，严禁随地大小便；
4、严禁酒后作业及带病作业，遵守施工现场文明工地条例；
5、施工现场应警惕，避免吊落物品散落砸伤；
7、手提式砂轮应有防护罩，操作时，站在砂轮径向侧面，并戴绝缘手套或站在绝缘板上；
8、现场氧气瓶与乙炔瓶必须分开放置，距离不低于5m，焊枪距离瓶体的直线距离不低于10m；
2、穿梁套管不宜断粱筋，如果需要断筋需提前跟土建沟通做好加固。
3、预留孔洞应和墙面及板面相垂直，孔洞中心线和管道设计中心线基本重合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件，一般生产企业是根据建筑科学研究院研制设计的S312、
02S404标准图集制造的。
柔性防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；柔性防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。
消防水池柔性防水套管的安装说明(A型)：
1、当迎水面为腐蚀性介质时，可采用封堵材料将缝隙封堵，做法见
02S404国家标准图集“柔性防水套管（B型）安装图”；
2、套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注范围应比翼环直径（D5）大200，而且必须将套管一次浇固于墙内；
3、穿管处混凝土墙厚应不小于300，否则应使墙壁一边加厚或两边加厚，加厚部分的直径至少为D5+200；
4、套管的重量以L=300计算，如墙厚大于300时，应另行计算；
5、柔性防水套管（A型）用于与腐蚀性介质接触时，设计人员应根据介质性质及防腐要求，另行选择适用的耐腐蚀材料，比如：316L不锈钢材质等。
中天管道配件有限公司是生产经营管道配件的企业，主要产品有各种型号的橡胶接头、伸缩器、补偿器、双法兰传力接头、消防水池用柔性防水套管等。
产品广泛用于给水排水、污水处理厂、电力冶金、城建、石油化工、环保等大中型企业。
