八年级光现象作图题专项练习
八年级光学作图题专项练习
1、作出电光源S在平面镜中所成的像。
2、作出光源AB在平面镜中所成的像B
'。
A'
3、根据物体AB及其像B
'作出平面镜的位置。
A'
4、读出如图所示的时钟在平面镜中的时刻是。
5、平面镜前有一个发光点S，
S是S在镜中成的像，当平面镜转动一
1
个角度后，像的位置为
S，试作出平面镜的位置。
2
6、在下列反射现象中根据入射光线作出反射光线，并标出入射角和反射角的角度。
7、作出下列反射现象中的入射光线，反射光线或平面镜。
8、已知一束光与水平方向成
30，要使光竖直向下射向井底的青蛙、平面镜应与水平面的夹角为，并作出平面镜的位置。
9、已知一束光与水平面夹角为
60，要使光线沿水平方向射出，平面镜应与水平面夹角为，并作图表示。
10、两块平面镜相互成
60角，一束光线与其反射光线重合，但方向相反，求光线与平面镜的夹角θ= ，完成光路。
11、作出点光源S通过平面镜照亮A点的光路。
12、已知点光源S及其在平面镜中的像点S ,入射光线SA，作出平面镜并把光路补充完整。
13、利用平面镜成像规律作出光源S及其像点S ，并把光路补充完整。
14、作出点光源S通过平面镜MN照亮不透明物体右侧地面或光屏的范围。
15、如图1所示，大致画出折射光线，标出折射角的位置。
16、如图2所示，已知一条折射光线，画出入射光线和反射光线的大致位置。
17、如图3所示，完成光通过玻璃的大致光路。
18、如图7所示，A
O 是光线AO的折射光线，在图中大致画出入射光线BO的折射光线。
19、如图8所示，一块平面镜放在装有水的水槽中，一束光线垂直射
到水面，画出这束光线在水中进行最后射出水面的光路图。
20、
21、光从空气射向半圆形玻璃的圆心O，在空气和玻璃的界面上发生反射和折射，请分别画出反射光线和折射光线（大致位置）。
22、请你在两个黑箱中分别填入合适的镜面，并将光路补充完整。
23、画出物体经过小孔后在光屏上成的像，是（填“倒立”、“正立”）的（填“虚像”、“实像”）。
24、如图所示，一条光线斜射到后玻璃上，试画出光线经过玻璃上、下两个表面产生的折射光线的示意图。
八年级物理《光现象》作图题
45º45º八年级物理《光现象》作图训练题班级姓名一、利用光的直线传播作图1、影子作图（1）、如图2所示。
AB为一不透明的挡光板，CD为一日光灯管，EF为光屏，请用作图找出光屏上没有照亮的区域。
2、位置、范围题（1）、如图所示，作出人在什么范围内能看到窗外一棵树的全部。
（用阴影线表示人所在的范围）（2）、室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图9所示）。
请根据这两条光束的方向确定室内电灯的位置。
（保留作图痕迹）3、小孔成像作图（1）作出下列小孔成像的光路图．（AB是发光物）（2）、将点燃的蜡烛置于自制的小孔成像仪前，调节二者的位置，在屏上得到如图所示的蜡烛清晰倒立的像，请在图中确定成像仪上小孔O的位置（画出光路图，保留作图痕迹）．利用入射光线、反（折）射光线、平面镜、法线、入射点几项间的关系作图1、完成下列反射光路图。
（要求保留作图痕迹）2、光学作图：在图中，画出平面镜的位置．3、要想使与水平方向成30的位置。
（标明镜面与水平方向夹角的度数）4、如图所示，两块平面镜成45º夹角放置，完成光路图。
四、利用平面镜成像特点（轴对称）作图1、请作出三角形的像2、作出图的箭头在平面镜中的像。
3、如图所示，S′为发光点S在平面镜MN中的像，若S发出的一条光线SO经平面镜反射后过P点，请在图中找出发光点S的位置，并完成光路。
．4、由发光点S发出的一条光线经平面镜反射后，反射光线将通过A点，试在图中确定这条光线及其反射光线．5、如图所示的两条反射光线都是由同一个点光源发出的光经平面镜反射后形成的，试找出点光源。
6、如图所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S．（要求留下作图痕迹）7、如下图所示，S是一个发光点，S′是它通过平面镜所成的像，SA是S发出的一条光线。
请在图中画出平面镜的位置和SA经平面镜反射后的光线。
《光现象》作图题专练
《光现象》作图题专练一．作图题（共25小题）1．如图所示，作出井底之蛙在枯井中所看到的“天”的范围。
2．如图所示，CD是中间有小孔的硬纸板，请用光学作图法画出人眼在E位置通过小孔看到的范围。
3．请在如图中的半透明纸上作出蜡烛AB的像A'B'。
4．请画出如图所示的反射光线，并在反射角上标出角度。
5．作出图中入射光线的反射光线。
6．作出从光源S经过平面镜反射到P的光路图。
7．如图所示，方向不变的激光束从光源S斜射到液面上，经液面反射后射到液面上方水平标尺上的某一位置，利用该装置可监测液面的高度变化。
若随着液面变化，标尺上的光点由S1移至S2，请通过光路作图画出光点到达S2时的液面。
8．如图所示，射向平面镜的一束光AO经镜面反射后沿水平方向OB射出，请在图中作出平面镜放置的位置。
9．如图，小明的足球滚到桌子下面去了，晚上，为了找到足球，小明用一面平面镜将灯光引到桌下，找到了足球；请在图中画出灯光经过镜面反射后照亮足球的光路图。
10．平面镜在各行各业中都有广泛的应用，例如自行车尾灯的结构如下图所示，画出入射光线ab经过两个平面镜后的反射光线。
11．反光板是摄影中常用的道具如图甲所示，它可以将光源的光线反射到被拍摄人物上，来增加人物的亮度，从而使拍摄的人物更明亮清晰。
请在图乙中画出一束从太阳上S点发出的光，经反光板反射至人脸上的P点的光路图。
12．如图太阳光与地面成30°角斜射过来，要使光线沿竖直方向反射入井中，请画出：①反射光线；②平面镜的位置；③标出反射角的度数。
13．作出AB通过平面镜成的像14．侦查员A在墙外经墙洞下放置的一块平面镜，观察到墙内的盗贼B。
请做出盗贼在平面镜内所成的像B'，并做出侦查员看到盗贼B的光路图。
15．如图，墙壁上竖直放置着一块平面镜，小明将激光笔从S点照向平面镜，在地面上的P 点看到一个光斑，请根据平面镜成像的特点画出激光笔的光路图。
16．如图，点光源S放在平面镜前，A、B为点光源S发出的光经平面镜MN反射后的两条射线，请在答题纸上通过作图确定点光源S和它的像S′的位置。
八年级物理光现象作图专题含答案)
八年级光现象光学作图专题一、作图题（共20题；共100分）1.如图所示，在房间内的A点能看到室外的景物，请通过作图画出在A点能观察到窗外景物的范围．2.请在图中作出蜡烛AB在屏上所成的像A′B′（要求标出A′、B′）。
3.一束光与镜面成30°角照射到平面镜上．请在图中画出它的反射光线并标出反射角．4.如图所示，MN为平面镜，根据光的反射定律画出反射光线OB的入射光线AO，并标出入射角的度数．5.在图中，做出物体AB在平面镜中所成的像（保留作图痕迹）6.根据平面镜成像特点，在下图中画出物体AB 在平面镜MN中所成的像A′B′．7.如图所示，在图中根据平面镜成像特点作出三角形ABC在平面镜中的像。
8.如图所示，A′B′是AB在平面镜中所成的像，请画出平面镜的位置（保留作图痕迹）．9.如图所示，有束入射光线AO经平面镜反射后沿OB的方向射出，请在图中找出平面镜的位置，并画出平面镜. （要用直尺，并保留作图痕迹，否则不给分）10.如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．11.如图所示的AB、CD是同一发光点S发出的光经平面镜反射后的两条反射光线，试根据光的反射定律用作图方法确定发光点S的位置．12.S是一点光源，MN是平面镜，请画出光源S 发出的一条光线经平面镜反射经过P点的光路图。
13.如图所示，将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，请画出这束光线在水中行进、最后射出水面的光路图．14.（2015•巴中）如图所示，一束光线在空气和水两种介质的介面上同时发生反射和折射，图中已标出反射光线，请画出折射光线的大致方向和入射光线．15.如图所示一束激光α斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图。
16.如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图．17.如图乙所示，AO为入射光线，O为入射点.根据光的反射和折射特点，在图中画出反射光线及折射光线.18.如图所示，一束光从空气斜射到玻璃砖上，请画出完整的折射光路的大致方向。
(完整版)初二物理光现象作图专项练习题

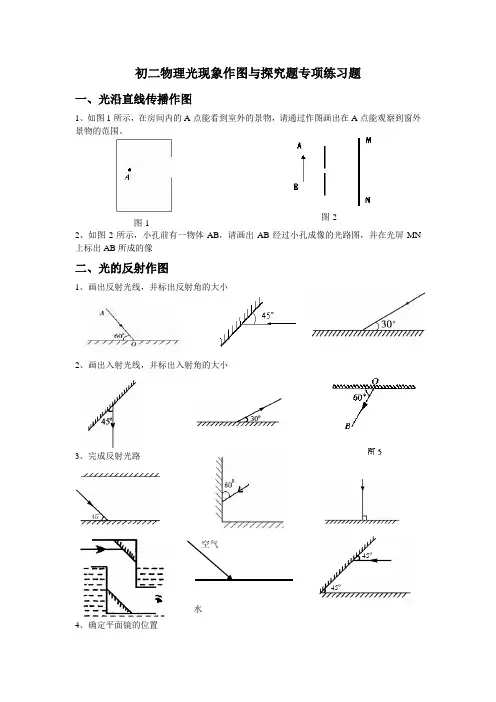

45º45º初二物理光现象作图与探究题专项练习题一、光沿直线传播作图1、如图1所示，在房间内的A点能看到室外的景物，请通过作图画出在A点能观察到窗外景物的范围。
2、如图2所示，小孔前有一物体AB，请画出AB经过小孔成像的光路图，并在光屏MN 上标出AB所成的像二、光的反射作图1、画出反射光线，并标出反射角的大小2、画出入射光线，并标出入射角的大小3、完成反射光路4、确定平面镜的位置图-1图-2水空气5、如图3所示，小聪通过一平面镜看到小猫要偷吃小鱼。
图中画出了入射光线和反射光线，但未标出光的传播方向。
请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面镜。
图-3 图-4 图-56、如图4示，何祥通过一平面镜看到了桌子下面的小球。
图中画出了入射光线和反射光线，但末标出光的传播方向。
在图中用箭头标出光的传插方向，并根据光的反射定律画出平面镜．7、小明要用平面镜将一束太阳光反射到竖井中（如图5所示），请在图上作出平面镜的位置，并计算：镜面与水平面夹角为_________。
三、平面镜成像作图1、画出物体在镜中的像2、画出物体的位置3、确定平面镜的位置4、利用平面镜成像的特点完成反射光路（1、2图并确定点光源的位置）水平面5、如图6所示，夏天的一个傍晚，有一个小孩站在池塘边看到了水中有一轮弯弯的月亮。
请你运用光学知识作图说明这个小孩为什么能看到水中的明月。
（保留作图的痕迹）6、如图7，S 是发光点，MN 是平面镜，请作出由S 发出的经平面镜反射后过A 点的光线。
7、如图8，已知点光源S 及其在平面镜中的像点 ，入射光线SA ，作出平面镜并把光路补充完整。
四、光的折射作图1、画出反射光线，标出反射角的大小，并大致画出折射光线2、完成光通过玻璃的大致光路3、将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图9所示，请画出这束光线在水中行进最后射出水面的光路图。
人教版八年级物理上光学作图专题(4套试题)
人教版八年级物理上光学作图专题（4套试题）01专题概述)光现象的作图主要包括利用光的反射规律作图、利用光的折射规律作图和平面镜成像的作图．方法技巧：(1)利用光的反射规律作图：①确定(反)入射点；②根据法线与反射面垂直，作出法线，用虚线表示；③根据反射角等于入射角，画出入射光线或反射光线．(2)关于平面镜成像的作图：①从光点引出两条光线，射到平面镜上；②作两条入射光线的法线；③根据反射定律，反射角等于入射角，作反射光线；④作反射光线的反向延.像与物连线跟镜面垂到；③画出像线，最后确定出折射角大还是入射角大，进而画出对应的光线．02专题训练类型1光的反射作图1．(上海中考)在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数．第1题图第2题图2．(自贡中考)如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．3．潜望镜中两块平面镜平行放置且与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路．第3题图第4题图4．小明和小红坐在教室内两个相距不远的座位上，一束阳光照射到教室的一个玻璃窗上，小明说玻璃窗很刺眼，小红却说没感觉到．你认为这种情况可能吗？(请作图说明)类型2平面镜成像作图5．(威海中考)如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜(保留作图痕迹)．第5题图第6题图6．(崇左中考)如图所示，AB、CD是发光点S发出经平面镜反射后的两条光线，请在图中画出光路，确定发光点S的位置和它经平面镜所成的像S′.7．如图所示，O′是O在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB在该平面镜中的像．第7题图第8题图8．(茂名中考)画出图中人眼通过平面镜M看到桌底下球的光路．类型3光的折射作图9．(大连中考)如图所示，一束光从空气斜射到水面上，请画出折射光线．第9题图第10题图10．潭清疑水浅，安全记心间．如图，A是水池底某点，请大致作出光线AO的折射光线以及人从岸上看到A 的像A′.类型4综合提升11．(丹东中考)如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′.请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A.第11题图第12题图12．(河南中考)如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙．请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图．13．(锦州中考)如图所示，水面上方有一发光点A1，水中另有一发光点A2.人在空气中看到A2在水中的位置就是A1在水中的像A的位置，请画出：(1)A1发出的光经水面反射进入人眼的光路图；(2)A2发出的光进入人眼的光路图．第13题图第14题图14．(贵阳中考)用如图甲所示的装置探究光的折射规律时，小晖用激光笔将光从空气斜射入水中，他在光屏上记录下如图乙所示的三条光线，为了便于研究，他还需要再画两条线，请你帮他完成．参考答案小专题(二) 光学作图1. 2. 3. 4. 5.6.或7.8.9.10.11.12.13.14.光现象复习专题训练1.下列现象中，由于光的折射形成的是（B）A．小孩在平面镜中的像B．水中的筷子向上翘C．山羊的影子D．白鹭在水中的倒影2.下列图片中的物理现象与所对应的物理知识相符的是（C）A．手影游戏﹣﹣光的色散B．小孔成像﹣﹣光的折射C．照镜子﹣﹣光的反射D．鱼在哪里﹣﹣光沿直线传播3.下列属于光的折射现象的是（B）A．坐井观天，所见甚小B．从鱼缸侧面看鱼，发现鱼会变大C．“猪八戒”照镜子，里外不是人D．漫步在巴河的滨江大道，看到岸边垂柳在水中的倒影4.下列现象中，属于光的折射现象的是（D）A．小孔成像B．晴天看见“白云在水中飘动”C．奇妙的光纤D．近视的同学戴上眼镜后能看清物体了5.太阳光通过树叶间的空隙照射在地面上形成圆形光斑，这是因为光的（A）A．直线传播B．反射C．折射D．色散6.有关光现象，以下说法正确的是（D）A．阳光透过树叶间的缝隙射到地面上，形成的光斑是倒立的虚像B．游泳池注水后，看上去好像变浅了是由于光的反射形成的C．在平静的湖面上可以看到蓝天白云是由于光的折射形成的D．太阳光经过三棱镜后可以产生彩色光带是光的色散现象7.炎热的夏天，树荫下比太阳下要凉快得多，人们总喜欢在树荫下乘凉．树荫的形成是由于（C）A．光的折射B．光的折射C．光的直线传播D．光的色散8.下列事例及现象中，由光的折射产生的是（B）A．小孔成像实验B．海市蜃楼C．在公路上急转弯处安装的“拐弯镜”能帮助司机提前知道弯道前方的情况D．城市里的一些高楼采用玻璃幕墙进行室外装潢，造成一定程度的“光污染”9.下列四种现象中，由光的直线传播形成的是（D）A．大象在水中的倒影B．太阳光经三棱镜后分解成各种色光C．钢勺在水面处“折断”D．墙上的手影10.如图所示的光现象中，可用光的反射原理解释的是（C）A．墙上手影“孔雀”B．水中“折笔”C．湖面“月影”D．树荫下“光斑”11.日晷仪是古代人们可用来计时的一种工具，通过观察直杆在太阳下的影子所在位置可知道时间，如图．日晷仪计时利用了光的（C）A．反射B．折射C．直线传播D．色散12.人站在平面镜前，当他向平面镜走近时，发生的现象是（A ）A．像不变，像到镜面的距离变小B．像不变，像到镜面的距离不变C．像变大，像到镜面的距离变大D．像变大，像到镜面的距离变小13.下列情景中，属于光的折射现象的是（C ）14.把微小放大以利于观察，这是物理学中一种重要的方法．如图是一种显示微小形变的装置．A为激光笔，B、C 是平面镜，P为台面，未放重物时，激光束反射在屏上的光斑为点D，当把重物N放在台面P上时，台面将发生微小形变，以下说法正确的是（C ）A．平面镜B上的入射角变小，光斑向D点的左侧移动B．平面镜B上的入射角变小，光斑向D点的右侧移动C．平面镜B上的入射角变大，光斑向D点的右侧移动D．平面镜B上的入射角变大，光斑向D点的左侧移动15.取一个大烧杯，里面充以烟雾，倒扣在桌上，用手电筒射出一平行光，要使射入杯中的光束发散，应在杯底放置的器材是（C ）A．平板玻璃B．平面镜C．凹透镜D．凸透镜16.如图所示为一倾斜的平面镜，当你走向平面镜时，下列描述符合事实的是（B ）A．镜中的像变大B．通过平面镜观察到的视野变大C．镜中的像将远离你D．像与你的连线与镜面不垂直17.下列有关光现象的说法正确的是（ C ）A．柳树在水中的倒影是光线折射形成的B．黑色物体能够反射黑光C．光线在电影银幕上发生的是漫反射D．影子是光反射形成的18.示的四种情景，属于光的反射现象的是（C）A．叉鱼B．手影C．看到地上的书D．凸透镜使光线会聚19.如图光现象中，由于光的折射而形成的是（ B ）20.示的四种光现象中，由于光的反射形成的是（C）A．手影B．小孔成像C．桥在水中的倒影D．直的花茎“错位”了21.如图所示为小孔成像的现象，其成像的原因是（ D ）A.光的反射B.光的折射C.光的色散D.光的直线传播22.图所示的现象中，属于光的色散现象的是（ D ）23.一束光从水中斜射入空气中时，发生了反射和折射现象．下列光路图能正确表示这一现象的是（ D ）A．B．C．D．24.晚上，小科在教室里通过窗玻璃看到自己的像，而且室内灯光越亮像就越清晰，下列对该像描述正确的是（ C ）A．所成的像是实像B．室外越亮像就越清晰C．像的形成原因是光的反射D．人越靠近窗玻璃像就越大25.如图所示，光在玻璃和空气的界面CD同时发生了反射和折射，以下说法正确的是（ C ）A．入射角为60°，界面右侧是空气B．折射角为45°，界面右侧是玻璃C．入射角为30°，界面左侧是空气D．折射角为45°，界面左侧是玻璃26.在探究树荫下光斑的综合实践活动中，为了研究孔的大小对光斑形状的影响，小华设计了四种开有不同形状孔的卡片甲，并用另一张卡片乙覆盖在甲上，如图所示。
初二物理光学画图题专项60题+答案解析
初二物理光学画图题专项60题一．作图题（共60小题）1．人在什么范围内能看到窗外一棵树的全部？请作图说明（请将该范围用阴影标明）。
2．如图所示，人站在路灯下，请画出人在地面上形成影子的范围。
3．如图所示，路灯下站着甲、乙两人，地上留下了他们的影子，通过作图确定路灯S的位置。
4．如图，发光点A发出的光被物体BC阻挡后，在墙壁上留下了物体BC的影，请在图中作出物体BC的影B′C′。
（保留作图痕迹）5．“坐井观天所见甚小”，假设P点为青蛙的眼睛，请画出青蛙看到天空范围的光路图。
6．请在图中作出发光体AB通过小孔在MN上所成的像（画出两条光线和所成的像）。
7．在图中作出发光物体CD经过小孔在半透明纸（相当于光屏）上所成的像及光路。
8．如图所示，画出烛光下杆AB在桌面上的影子范围。
9．画出图中入射光线的反射光线。
10．如图是点光源S发出的一条入射光线和另一条入射光线经平面镜反射后的反射光线，请确定点光源S 的位置并完成光路图。
11．周末，小明在家看电视时，对着墙按遥控器，发现有时能改变电视机频道。
如图所示，MN表示墙壁，A点表示遥控器发出红外线处，B点表示电视机接收信号处。
请画出本次控制电视机的光路。
12．有时，黑板反光会“晃”着部分同学的眼睛。
如图所示，OA为黑板反光时的一条反射光线，请在图中画出OA的入射光线并标出入射角的大小。
13．如图所示，OA是由平面镜射出的反射光线，请在图中作出OA的入射光线。
14．如图，A为暗室中的点光源，B为不透光薄板，B与上方水平放置的平面镜左边缘对齐，请画出B薄板右侧水平地面被光照亮的区域左右边界的光路图（只考虑直接经平面镜到达地面光线）。
15．自行车尾灯可有效避免夜间交通事故的发生，它由多组“直角反射器”组成，其中一组“直角反射器”如图所示，一束光射向平面镜S1，请在图中画出经过S1、S2两个平面镜反射后的光路图。
16．一束激光沿ab方向入射到“角反射器”的平面镜S1上，请在图中画出经平面镜S1、S2反射后的光路。
人教版八年级物理试题：光现象作图100题
学校:___________姓名：___________班级：_____________1．如图所示，a、b是镜前一点光源S发出的光线经平面镜反射后的两条反射光线，请在答题卡的图中根据反射光线a、b画出点光源S的位置．（根据平面镜成像特点作图）2．图甲所示．A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜．3．如图所示，插入水中的筷子，在水中的部分看起来向上弯折了。
如果人眼在C点处看到筷子B点的像在位置B′点，请在图上画出B点的一条光线经水面折射后过C点的光路图。
4．如图，作出物体AB在平面镜中所成的像。
5．如图，根据光路作出平面镜放置的位置：6．如图，作出反射光线，并标出反射角以及其大小：7．室内一盏电灯S（电灯可看作一点光源）。
请画出不透明物体AB在墙壁上形成影子的光路，并标出影子的位置。
8．有一束光沿AO射入一个暗盒中的平面镜上，如图所示，若要使反射光线从小孔B射出，可以将平面镜上、下、左、右移动，使移动后的镜面与原镜面平行，试画出此时平面镜放置的位置，并完成光路．9．如图，A为一发光点，试根据平面镜成像规律在图中作出反射光线经过B点的一条入射光线，并将光路补充完整；10．如图，根据反射光线OB，画出对应的入射光线，并在入射角位置标出入射角的大小；11．如图所示，光从空气斜射入某种液体中，被水平放置于液体底部的平面镜反射，最后返回空气中。
请在图中画出这时经平面镜反射的光线和在水面处的折射光线。
12．某发光点S发出的两条光线经平面镜反射后分别沿O1A和O2B方向射出，根据平面镜成像规律，在图中画出发光点S的位置．13．魔术是深受同学们喜爱的节目，其中包含着许多科学原理．图1是小明自制的一只魔术箱，表演时他将开口的方形空箱面展示给观众，把纸币从空箱顶端的投币口投入，结果纸币“不翼而飞”．原来魔术箱中有一块平面镜，请你在图2中画出平面镜的位置及你所能看到的两个物和像．14．根据平面镜成像的特点，在图中画出物体在平面镜中的像．15．如图所示，两架敌机，一架是实际飞机，一架是从潜水艇的观察口看到的该飞机的像，请用光路确定哪架是实际飞机。
初中八年级物理《光现象》专项作图题
八年级物理《光现象》专项作图题
1、据图13中的入射光线作出这两条光线通过凹透镜后出射光线相应的折射光线。
2. 如图14所示，一束光线垂直射向玻璃棱镜,请在图中画出光折射后通过三棱镜的大致路径。
3. 如图15所示，潜水员眼睛在水下A点处，B 点有条小鱼，C点有只小鸟，请作出潜水员观察鱼、鸟的光路图。
5、完成下面作图：
（1）一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B处悬挂着一盏灯，一人站在岸边，设A处为人眼，作出灯发出的光经水面反射后进入人眼的反射光线。
（保留辅助线）
（2）一条光线照射到水面发生反射和折射，这条光线经水面折射后的光线如图7所示。
请在右图中画出它的入射光线和反射光线的大致方向。
（3）如图所示，从光源S发出的两条光线，其中一条平行于凸透镜的主光轴，另一条过凸透镜的焦点，请画出这两条光线透过凸透镜后的折射光线。
（4）请在下图方框中画出合适的透镜。
6、请在图中填透镜、面镜．
7、平面镜、凸透镜、凹透镜都可以使一细束光的光路发生如图的改变．请在图（A）（B）（C）中分别画出示意图．
16、如图所示，B为发光点A通过凸透镜所成的像，试通过作图画出凸透镜的光心O及两个焦点F的位置；
17、根据图中入射光和出射光的情况在方框内填上一个适当的光学元件。
4、如图12所示，分别画出与图中折射光线对应的入射光线。
初中物理八年级光现象作图专项练习(含答案)
光现象作图专项练习（含答案）1.在如图中，根据平面镜成像特点画出物体AB在平面镜MN中所成的A′B′。
2.画出图中入射光线经平面镜反射后的光线。
3.如图，光源S发出的一束光从空气射向水面，在容器壁上点P、Q处出现光点，画出上述现象的入射光线、反射光线和折射光线；4.一束光线从空气垂直射向玻璃砖，穿过玻璃砖后从另一表面射出，请在图中画出该光路图（不考虑光的反射）。
5.有一工作间，人在B处要想看到外间A处的花盆，需要在某处安装一块平面镜。
请把平面镜C画到合适的位置，并完成由B看到A的光路（只需在图中画出一条光的完整路径）。
6.一条入射光线与镜面的夹角为30°，作出反射光线，并标出反射角的大小。
7.小明站在池水旁观赏游鱼，恰好看见一架飞机飞过，分别用A 代表小明的眼睛、B 代表看到的鱼、C 代表看到的飞机，请画出小明看见鱼和飞机的光路图，并用“D”大致标出鱼在池水里的实际位置。
（保留必要的作图痕迹）8.根据平面镜成像特点画出点光源S发出的光经平面镜反射后过A点的反射光线。
9.如图所示，利用一块平面镜使太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数。
10.如图所示，在清水池底水平放置一平面镜，一束光射向水面的A点，经水折射和平面镜一次反射后射向水面的B点，请作出该过程的光路图。
11.如图所示，有一束光从空气斜射入水中，MN为法线，请你画出它的反射光线和折射光线｡12.请在图中画出物体AB在平面镜中所成的像A'B'。
13.光从空气斜射向玻璃，发生反射和折射。
请完成光路。
并标出反射角的度数。
14.如图所示，光线垂直射入水面，水里有个平面镜，请画出此题的光路图。
15.如图所示，a、b两条光线是由同一发光点S发出的经平面镜反射后的光线，试根据平面镜成像特点，作出发光点S的位置。
16.一束光射向一块玻璃砖（如图），并穿过玻璃砖，请你画出这束光进入玻璃和离开玻璃后的光线。
八年级物理《光现象》作图专项练习
八年级物理《光现象》作图专项训练（全国通用后附答案）一、光的直线传播1、《墨经》有小孔成像的记录，物体的投影之所以会出现倒像，是因为光线沿直线传播，在针孔处，不同方向射来的光束互相交叉而形成倒影。
图甲是小王同学做小孔成像实验的情景，在图乙中大致画出烛焰AB（烛焰可以抽象为带箭头的线段）通过纸杯的小孔在黑塑料膜虚线上所成的像A B''，并标明两条光线的传播方向。
2、如图，路灯下站着小明和小华两人，地上留下了他们的影子，通过作图确定路灯灯泡S的位置。
3、如图，小明站在路灯下，请画出小明在地面上形成影子的光路，并用线段AB标出影子的范围。
二、光的反射4、一束光照射到平面镜上，如图所示。
请在图中画出反射光线并标出反射角的度数。
5、自行车尾灯的反光原理如图所示.请完成反射光路，并标出反射角度数.6、太阳光经书本反射后进入我们眼睛的光路如图所示，请画出入射光路图。
三、平面镜成像7、如图，请利用光的反射原理画出A点的像A'。
8、根据平面镜成像特点，在图中画出物体AB在平面镜中所成的像A B''。
9、为打造“蓝天碧水”“宜居宜业”的城市环境，聊城市连续两年推出“公交惠民”活动，受到了水城百姓的广泛赞誉。
为确保乘客上下车安全，公交车内在驾驶座位右前方设置有一个后视镜（如图甲），通过后视镜司机可观察到车内乘客的具体情况。
请在图乙中画出A处司机看到B处乘客的光路图。
10、友友的玩具不小心掉进水平管道中去了，由于没有手电筒，看不清楚玩具的位置。
姐姐拿出一块平面镜帮助他找到了玩具，请在图中画出平面镜的位置。
11、如图所示，小明在A处，左侧墙壁上挂一面镜子，小明通过镜子可以看到窗户外的景色，请画出小明通过镜子能看到的窗户外的区域.四、光的折射12、如图所示，一束光从空气斜射向水面，请画出反射光线、折射光线并标出反射角度数。
13、作出图中的折射光线。
14、小聪同学在鱼池边欣赏鱼儿在水中游来游去，常言道“眼见为实”，在这里却是“眼见为虚”。
