顶管施工报验资料
顶管施工报验资料
工作坑开挖工程报验申请表工程名称：新蔡县城区污水管网新建工程项目三标段本表一式三份，经项目监理机构审核后，建设单位、监理单位、承包单位各存一份。
隐蔽工程检查验收记录工序质量评定表工程名称：新蔡县城区污水管网新建工程项目三标段工序名称：工作坑桩号位置：开源大道至泵房管径：800施工项目技术负责人：施工员：质检员：年月日顶管管道施工工程报验申请表工程名称：新蔡县城区污水管网新建工程项目三标段本表一式三份，经项目监理机构审核后，建设单位、监理单位、承包单位各存一份。
顶管管道施工检验批质量验收记录表顶管管道施工质量验收标准（GB 50268-2008）6.7.3顶管管道应符合下列规定：主控项目1 管节及附件等工程材料的产品质量应符合国家有关标准的规定和设计要求；检查方法：检查产品质量合格证明书、各项性能检验报告，检查产品制造原材料质量保证资料；检查产品进场验收记录。
2接口橡胶圈安装位置正确，无位移、脱落现象；钢管的接口焊接质量应符合本规范第5章的相关规定，焊缝无损探伤检验符合设计要求；检查方法：逐个接口观察；检查钢管接口焊接检验报告。
3 无压管道的管底坡度无明显反坡现象；曲线顶管的实际曲率半径符合设计要求；检查方法：观察；检查顶进施工记录、测量记录。
4 管道接口端部应无破损、顶裂现象，接口处无滴漏；检查方法：逐节观察，其中渗漏水程度检查按本规范附录F 第F．0．3条执行。
一般项目5 管道内应线形平顺、无突变、变形现象；一般缺陷部位，应修补密实、表面光洁；管道无明显渗水和水珠现象；检查方法：按本规范附录F第F．0．3条、附录G的规定逐节观察。
6 管道与工作井出、进洞口的间隙连接牢固，洞口无渗漏水；检查方法：观察每个洞口。
7 钢管防腐层及焊缝处的外防腐层及内防腐层质量验收合格；检查方法：观察；按本规范第5章的相关规定进行检查。
8 有内防腐层的钢筋混凝土管道，防腐层应完整、附着紧密；检查方法：观察。
9 管道内应清洁，无杂物、油污；检查方法：观察。
排水管道、顶管工程全套工序报验资料、检测资料及竣工验收资料
排水管道、顶管工程全套工序报验资料、检测资料及竣工验收资料一、工序报验资料1.1 地下管道施工（含排水管道、顶管工程）工序报验资料1.工程量清单和月报表2.施工组织设计及细节设计图纸3.施工现场安全生产措施4.材料出场检验报告5.排水管道、顶管工程施工验收记录6.施工原材料进场验收报告7.地下管道（含排水管道、顶管工程）交接记录8.工程开始前的试验数据及试验报告9.施工现场材料验收记录10.管道弯曲度检测报告1.2 排水管道、顶管工程中使用的专项材料的工序报验资料1.材料出厂合格证书2.产品质量检查报告3.材料进场检验单4.对材料在现场使用前进行的试验数据及试验报告5.材料的瑕疵处理及质量合格证书1.3 管道地基处理工序报验资料1.现场勘验报告2.管道铺设前地基处理工法的设计与技术措施3.施工过程中的材料使用验收记录4.施工现场质量检验报告二、检测资料2.1 管道安装及材料检测资料1.安装过程中的试验数据及试验报告2.相关档案材料检查记录3.安装材料入场检查报告4.相关材料的检测数据及检测报告5.材料及工程施工过程中的检查、验收记录6.建设记录2.2 排水管道、顶管工程验收检测资料1.质量验收资料及检测报告2.管道水压试验和空气测试数据报告3.管道、阀门、附件、沟槽、卫生器具、泵、井的检查、验收报告4.管道内外清洗记录5.弯管、三通、异径管、承插式修补插件等管件弯曲度的实测记录三、竣工验收资料3.1 管道安装竣工验收资料1.管道竣工验收表2.管道安装过程的验收记录3.管道防腐及防腐检测报告4.管道水压试验和空气测试数据报告3.2 排水管道、顶管工程竣工验收资料1.管道、附件、沟槽、井等的竣工验收记录2.管道内外清洗记录3.排水管道、顶管工程运行试验及试运行记录4.相关的质量资料，如医院用水情况等相关资料5.竣工验收资料中的其他相关档案资料四、以上是排水管道、顶管工程全套工序报验资料、检测资料及竣工验收资料的详细内容，这份全套工序报验资料、检测资料及竣工验收资料对管道工程的验收和完工提供了严格的标准和规范，能够保证施工质量，增强工程的可靠性和稳定性，提升项目信誉度和声誉，是企业管理的有力手段。
顶管工程施工检查验收表
其他
验收结论
验收日期： 年 月 日
施工单位
（签名）
安全负责人
项目负责人
监理单位
（签名）
监理工程师
总监理工程师
顶管工程施工检查验收表
工程名称
序号
验收项目
检查内容
验收结果
1
施工方案
1）顶管施工专项方案及论证情况
2）顶管施工监测方案
3）顶管施工应急预案
2
顶管工作井
1）后靠及导轨安装是否符合要求
2）顶进设备是否和专项方案一致
3）工作井上下通道、周边围护、材料堆放、操作室是否符合方案要求
3
监控量测
1）地表环境建（构）筑物安全、管线安全监控量测情况
2）顶管施工测量及纠偏措施
3）出现报警、预警的处置措施
4
上下运输
1）竖井垂直运输设备安全检查，材料升降过程中，井下井上指挥控制是否按要求进行
2）泥浆排出存放及处理是否符合要求
5
作业ቤተ መጻሕፍቲ ባይዱ境
1）设置通风设备情况
2）按规定进行氧气、瓦斯、有害气体检测
3）风、水、电线路按施组设计要求布设
4）如果进洞修补焊接应保持洞内通风良好，新风量能满足实际要求；同时严格执行有限空间作业的相关规定
顶管工序资料
5
直线顶
管水平
轴线
顶进长度＜300m
50
300mW顶进长度
<1000m
100
顶进长度＜
1000m
L/10
6
直线顶
管内底
高程
顶进长
度V
300m
Di<
300m
+30,-40
Di<
1500m
+40,-50
V300mW顶进长
度<1000m
+60,-80
顶进长度3
1000m
+80,-100
7
曲线顶
监理（建设）单位验收结论
（建设单位项目专业技术负责人）年月日
隐蔽工程检查验收记录
年月口质检表4
管水平
轴线
RW
150Di
水平曲
线
150
竖曲线
150
复合曲
线
200
R>
150Di
水平曲
线
150
竖曲线
150
复合曲
线
150
8
曲线顶
管内底
高程
RW
150Di
水平曲
线
+100,-150
竖曲线
+100,-200
复合曲
线
+200
一般项目平均合格率（％）
施工单位检查评定结果
项目专业质量检查员：年月日
专业监理工程师：
象；
3
钢管的接口焊接质量应符合GB50268
-2008第五章的相关规定，焊缝无损
探伤检验符合设计要求
4
无压管道的管底坡度无明显反坡现象；
顶管工序资料

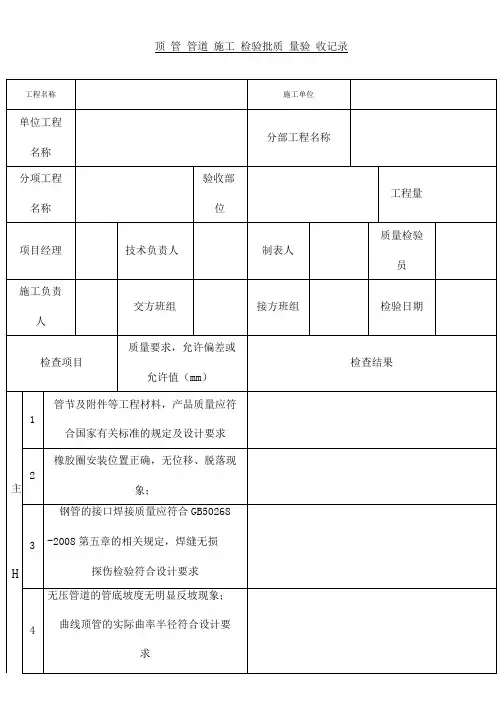

顶管管道施工检验批质量验收记录
隐蔽工程检查验收记录
年月日质检表4
主控项目
1、管节及附件等工程材料，产品质量应符合国家有关标准的规定及设计要求
2、橡胶圈安装位置正确，无位移、脱落现象；
3、钢管的接口焊接质量应符合GB50268—2008第五章的相关规定，焊缝无损探伤 检验符合设计要求
4、无压管道的管底坡度无明显反坡现象；曲线顶管的实际曲率半径符合设计要求
5、管道接口端部应无破损、顶裂现象，接口处无滴漏
一般项目
1、管道内应线形平顺、无突变、变形，一般缺陷修补密实、表面光洁；管道无明 显渗水和水珠，管道内清洁，无杂物，油污。
2、管道与工作井出、进洞口的间隙连接牢固，洞口无渗漏水
3、有内防腐层的钢筋混凝土管道，有防腐层应完整、附着紧密
4、直线顶管水平轴线顶进长度＜300m 顶进长度＜300mDi ＜1500m
5、曲线顶管水平轴线RW150 Di 曲线顶管内底高程RW150 Di
6、相邻间错口钢筋混凝土管15%厚度且W20
7、钢筋混凝土管曲线顶管相邻管间接口的最大间隙与最小间隙之差
8、对顶时两端错口 _____________________
隐检
检查
内容
及
检查 情况。
顶管施工验收内容
顶管施工验收内容1.1验收内容1.1.1基坑开挖支护验收内容1.1.1.1基坑开挖验收要求根据现行国家标准《建筑地基基础工程施工质量验收标准》（GB50202-2018）9.2.5章节规定，基坑开挖验收标准详见下表。
表1.1-1基坑土方开挖质量检验标准一览表1.1.1.2基坑支护验收要求沟槽支护应符合现行国家标准《建筑地基基础工程施工质量验收标准》GB50202的相关规定，对于撑板、钢板桩支撑还应符合下列规定：表 1.1-2土方基槽（坑）支护施工质量标准1.1.1.3基坑降水验收要求本工程采用集水明排降水方式。
根据现行国家标准《建筑地基基础工程施工质量验收标准》（GB50202-2018）7.3章节规定：采用集水明排的基坑，应检验排水沟、集水井的尺寸。
排水时集水井内水位应低于设计要求水位不小于0.5m。
1.1.2顶管施工验收内容1.1.2.1顶管施工质量验收内容根据现行标准《给水排水工程顶管技术规程》（CECS 246-2008）要求，顶管施工质量应符合下列要求：（1）管内清洁，管节无破损；（2）顶管段验收主要包括“管道轴线偏差”、“管间错口”和“顶管段闭水试验”，其中管道轴线偏差验收的标准为顶管的允许误差：表1.1-3顶管允许偏差一览表（3）钢管道的接口应填料饱满、密实，且与管节接口内侧表面齐平，接口套环对正管缝、贴紧，不脱落；（4）顶管施工时地面沉降量应符合6.4章节相关要求；（5）顶管施工其他质量要求见6.3章节技术措施。
1.1.2.2管材拼装验收内容根据现行标准《顶管工程施工规程》（DG/TJ08-2049-2016）第10章要求，管材拼装要求详见下表。
表1.1-4钢管拼装几何尺寸允许偏差(mm)注：D0—公称内径；t—管壁厚度；l—管节长度；D3—插口端凹槽处(粘止水橡胶密封圈)外径；D4—插口端外径；D5—钢承口内径；L4—插口端长度；L5—钢承口端长度。
表1.1-5钢管端面倾斜允许偏差(mm)。
顶管施工报验
顶管施工报验公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]工作坑开挖工程报验申请表工程名称：新蔡县城区污水管网新建工程项目三标段本表一式三份，经项目监理机构审核后，建设单位、监理单位、承包单位各存一份。
隐蔽工程检查验收记录工序质量评定表施工项目技术负责人：施工员：质检员：年月日顶管管道施工工程报验申请表工程名称：新蔡县城区污水管网新建工程项目三标段本表一式三份，经项目监理机构审核后，建设单位、监理单位、承包单位各存一份。
顶管管道施工检验批质量验收记录表顶管管道施工质量验收标准（GB 50268-2008）6.7.3顶管管道应符合下列规定：主控项目1 管节及附件等工程材料的产品质量应符合国家有关标准的规定和设计要求；检查方法：检查产品质量合格证明书、各项性能检验报告，检查产品制造原材料质量保证资料；检查产品进场验收记录。
2接口橡胶圈安装位置正确，无位移、脱落现象；钢管的接口焊接质量应符合本规范第5章的相关规定，焊缝无损探伤检验符合设计要求；检查方法：逐个接口观察；检查钢管接口焊接检验报告。
3 无压管道的管底坡度无明显反坡现象；曲线顶管的实际曲率半径符合设计要求；检查方法：观察；检查顶进施工记录、测量记录。
4 管道接口端部应无破损、顶裂现象，接口处无滴漏；检查方法：逐节观察，其中渗漏水程度检查按本规范附录F 第F．0．3条执行。
一般项目5 管道内应线形平顺、无突变、变形现象；一般缺陷部位，应修补密实、表面光洁；管道无明显渗水和水珠现象；检查方法：按本规范附录F第F．0．3条、附录G的规定逐节观察。
6 管道与工作井出、进洞口的间隙连接牢固，洞口无渗漏水；检查方法：观察每个洞口。
7 钢管防腐层及焊缝处的外防腐层及内防腐层质量验收合格；检查方法：观察；按本规范第5章的相关规定进行检查。
8 有内防腐层的钢筋混凝土管道，防腐层应完整、附着紧密；检查方法：观察。
9 管道内应清洁，无杂物、油污；检查方法：观察。
顶管施工报验资料
工作坑开挖工程报验申请表工程名称：新蔡县城区污水管网新建工程项目三标段本表一式三份，经项目监理机构审核后，建设单位、监理单位、承包单位各存一份。
隐蔽工程检查验收记录工序质量评定表工程名称：新蔡县城区污水管网新建工程项目三标段工序名称：工作坑桩号位置：开源大道至泵房管径：800施工项目技术负责人：施工员：质检员：年月日顶管管道施工工程报验申请表工程名称：新蔡县城区污水管网新建工程项目三标段本表一式三份，经项目监理机构审核后，建设单位、监理单位、承包单位各存一份。
顶管管道施工检验批质量验收记录表顶管管道施工质量验收标准（GB 50268-2008）6.7.3顶管管道应符合下列规定：主控项目1 管节及附件等工程材料的产品质量应符合国家有关标准的规定和设计要求；检查方法：检查产品质量合格证明书、各项性能检验报告，检查产品制造原材料质量保证资料；检查产品进场验收记录。
2接口橡胶圈安装位置正确，无位移、脱落现象；钢管的接口焊接质量应符合本规范第5章的相关规定，焊缝无损探伤检验符合设计要求；检查方法：逐个接口观察；检查钢管接口焊接检验报告。
3 无压管道的管底坡度无明显反坡现象；曲线顶管的实际曲率半径符合设计要求；检查方法：观察；检查顶进施工记录、测量记录。
4 管道接口端部应无破损、顶裂现象，接口处无滴漏；检查方法：逐节观察，其中渗漏水程度检查按本规范附录F 第F．0．3条执行。
一般项目5 管道内应线形平顺、无突变、变形现象；一般缺陷部位，应修补密实、表面光洁；管道无明显渗水和水珠现象；检查方法：按本规范附录F第F．0．3条、附录G的规定逐节观察。
6 管道与工作井出、进洞口的间隙连接牢固，洞口无渗漏水；检查方法：观察每个洞口。
7 钢管防腐层及焊缝处的外防腐层及内防腐层质量验收合格；检查方法：观察；按本规范第5章的相关规定进行检查。
8 有内防腐层的钢筋混凝土管道，防腐层应完整、附着紧密；检查方法：观察。
9 管道内应清洁，无杂物、油污；检查方法：观察。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工作坑开挖工程报验申请表
工程名称：新蔡县城区污水管网新建工程项目三标段
本表一式三份，经项目监理机构审核后，建设单位、监理单位、承包单位各存一份。
隐蔽工程检查验收记录
工序质量评定表
工程名称：新蔡县城区污水管网新建工程项目三标段工序名称：工作坑桩号位置：开源大道至泵房管径：800
施工项目技术负责人: 施工员: 质检员: 年月日
顶管管道施工工程报验申请表
工程名称：新蔡县城区污水管网新建工程项目三标段
致：河南泰昌建设管理咨询有限公司（监理单位）
我单位已完成了开源大道至泵房顶管管道施工工作，按设计文件及有关规范进
行了自检，质量合格，现报上该桩的技术资料，请予以审查和验收。
附件：1、顶管管道施工检验批质量验收记录表。
承包单位（章）:驻马店市鑫鑫建筑有限公司
项目经理：
日期：
审查意见:
项目监理机构（章）：河南泰昌建设管理咨询有限公司
专业监理工程师：______________________
日期：_______________________
本表一式三份，经项目监理机构审核后，建设单位、监理单位、承包单位各存一份。
顶管管道施工检验批质量验收记录表
顶管管道施工质量验收标准(GB 50268-2008)
6.7.3顶管管道应符合下列规定：
主控项目
1管节及附件等工程材料的产品质量应符合国家有关标准的规定和设计要求；
检查方法：检查产品质量合格证明书、各项性能检验报告，检查产品制造原材料质量保证资料；检查产品进场验收记录。
2接口橡胶圈安装位置正确，无位移、脱落现象；钢管的接口焊接质量应符合本规范第5章的相关规定，焊缝无损探伤检验符合设计要求；
检查方法：逐个接口观察；检查钢管接口焊接检验报告。
3无压管道的管底坡度无明显反坡现象；曲线顶管的实际曲率半径符合设计要求；
检查方法：观察；检查顶进施工记录、测量记录。
4管道接口端部应无破损、顶裂现象，接口处无滴漏；
检查方法：逐节观察，其中渗漏水程度检查按本规范附录F第F. 0. 3条执行。
一般项目
5管道内应线形平顺、无突变、变形现象；一般缺陷部位，应修补密实、表面光洁；管道无明显渗水和水珠现象；
检查方法：按本规范附录F第F. 0. 3条、附录G勺规定逐节观察。
6管道与工作井出、进洞口的间隙连接牢固，洞口无渗漏水；
检查方法：观察每个洞口。
7钢管防腐层及焊缝处的外防腐层及内防腐层质量验收合格；
检查方法：观察；按本规范第5章的相关规定进行检查。
8有内防腐层的钢筋混凝土管道，防腐层应完整、附着紧密；
检查方法：观察。
9管道内应清洁，无杂物、油污；
检查方法：观察。
10顶管施工贯通后管道的允许偏差应符合表6. 7. 3的规定。
顶管工作坑回填工程报验申请表
工程名称：新蔡县城区污水管网新建工程项目三标段
致：河南泰昌建设管理咨询有限公司（监理单位）
我单位已完成了开源大道至泵房顶管工作坑回填工作，按设计文件及有关规范
进行了自检，质量合格，现报上该桩的技术资料，请予以审查和验收。
附件：1、沟槽回填检验批质量验收记录表；
2、隐蔽工程报验单；
3、隐蔽工程检查验收记录；
4、土壤质量密度（环刀法）实验记录；
5、回填工序质量评定表。
承包单位（章）：驻马店市鑫鑫建筑有限公司项目经理：
日期：_______________________
审查意见：
项目监理机构（章）：河南泰昌建设管理咨询有限公司
专业监理工程师：
日期：_______________________
本表一式三份，经项目监理机构审核后，建设单位、监理单位、承包单位各存一份。
隐蔽工程报验单
项目名称：新蔡县城区污水管网新建工程项目三标段 施工单位：驻马店市鑫鑫建筑有限公司
致：河南泰昌建设管理咨询有限公司（监理单位
按合同和规范要求，我单位已完成下列隐蔽工程，请予以检查和验收。
工程内容：开源大道至泵房顶管工作坑回填
工作
附：隐蔽工程验收记录
专业监理工程师:
承包商： 专业监理工程师验收结果
及意见:
日期:
日期:
隐蔽工程检查验收记录
土壤质量密度（环刀法）实验记录
工程名称：新蔡县第二污水处理工程污水处理项目部位：开源大道至泵房
审核: 实验: 日期:
工序质量评定表
工程名称：新蔡县城区污水管网新建工程项目三标段工序名称：顶管工作坑桩号位置：开源大道至泵房管径：800
施工员: 质检员: 技术负责人: 日期:。
