沪粤版九年级物理上册第十三章《探究简单电路》单元测试及答案
沪粤版九年级物理上册
第十三章《探究简单电路》单元测试
班级姓名
一、选择题(每题3分，共30分)
1．中央电视台的“三星智力快车”节目介绍说，蜜蜂飞行与空气摩擦产生静电，因此蜜蜂在飞行中就可以吸引带正电的花粉，以下说法正确的是( )
A．蜜蜂带负电B．蜜蜂带正电 C．空气不带电 D．空气带负电
2．下列各种说法中，正确的是( )
A．电流方向一定从电源的正极流向负极
B．金属导体中自由电子定向移动的方向与电流方向相反
C．与丝绸摩擦过的玻璃棒带负电
D．接有电源的电路中一定有电流流过
3．下列四个电路中，电流表能测量通过灯L1电流的是( )
图1
图2
4．如图2所示的电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是( )
A．L1亮度不变，电流表示数变小B．L1亮度不变，电流表示数不变
C．L1亮度增大，电流表示数不变D．L1亮度减小，电流表示数变小
5．小云观察到他家里的电冰箱冷藏室里有一盏照明灯和小风扇，当冰箱门打开时，照明
灯亮而风扇停转，当冰箱门关闭时，照明灯熄而风扇转，为此他设计了四个电路图，其中L 为灯泡，M为风扇，S为单刀双掷开关，设计合理的是( )
图3
图4
6．小华用如图4所示电路进行如下操作，下列说法正确的是( )
A．直接将A、B连接，闭合开关后电路短路
B．测量电流时，应将电流表“＋”接线柱接在A点，“－”接线柱接在B点
C．在A、B间接电压表，闭合开关后电压表无示数
D．在A、B间接另一灯泡，两灯泡是并联的
7．如图5所示的电路，电源电压不变，闭合开关S后，灯L1和L2均发光．过了一段时间，一盏灯突然熄灭，而电流表和电压表的示数都不变，则电路出现的故障可能是( )
A．L1短路 B．L2短路 C．L1断路 D．L2断路
图5
图6
8．如图6所示的电路，下列有关说法正确的是( )
A．断开S，通过L1的电流比L2大 B．断开S，通过L1与L2的电流一样大
C．闭合S，L1和L2都会亮 D．闭合S，L2会更亮
9．如图7甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为( )
A．4.8 V，1.2 V B．6 V，1.2 V C．1.2 V，6 V D．1.2 V，4.8 V
图7
图8
10．如图8所示，在“○”处可以连接电流表或电压表测量电路中的电流或电压，为使L1与L2串联，以下做法正确的是( )
A．a为电流表，b为电压表，c为电流表 B．a为电压表，b为电压表，c为电流表
C．a为电流表，b为电流表，c为电压表 D．a为电流表，b为电流表，c为电流表二、填空题(每空2分，共30分)
11．摩擦起电的实质是电荷的转移，在丝绸与玻璃棒摩擦的过程中，电荷发生了转移，玻璃棒________(选填“得到”或“失去”)电子从而带正电，而验电器的原理是____________________．
12．将塑料绳的一端扎紧，尽可能将其撕成更多的细丝，用干燥的手从上向下捋几下，观察到如图9所示的现象，这是因为塑料丝带了________(选填“同种”或“异种”)电荷，这种使塑料丝带电的方法称为____________，塑料丝带电的实质是________在物体间的转移．
图9
11
13．在如图10所示的电路中，不论开关如何切换，电铃和灯泡都能安全使用．若想让灯泡和电铃同时工作，需要闭合开关________；若同时闭合S1和S2，可以工作的用电器是________．
14．如图11所示，通过L1的电流和通过L2的电流之比是2∶1，则电流表A1测________电流，A1表和A2表的示数之比是________．
15．如图12甲所示电路，当开关S闭合后，电流表A1、A2的指针偏转分别如图乙、丙所示，其中电流表A1测量的是通过______(选填“电源”“L1”或“L2”)的电流，通过灯泡L2的电流应为______A.
图12
图13
16．一位同学在探究“电路电流规律”时，用电流表测量电路中A、B、C三点电流分别为0.3 A、0.5 A和0.8 A，可判断此电路不可能是________电路，判断的依据是____________________________．
17．如图13所示，电源电压不变，当S断开时，电压表的示数为4 V；当S闭合时，电压表的示数变化了2 V，则开关S断开时，灯L1两端的电压为________V，灯L2两端的电压为________V.
三、作图题(共8分)
18．(4分)根据图14甲所示的电路图，在图乙中用笔画线代替导线，连接图乙实物电路(导线不能交叉)．
图14
19．(4分)如今，在居民大楼里几乎都有这样的装置：白天光线充足，楼道很明亮时，楼道照明灯是不亮的；到了晚上或者阴雨天，光线很暗时，楼道中只要有声音发出，照明灯就自动发光，过了一会儿，照明灯又会自动熄灭．这样的装置既安全，又能节约用电，受到声音和光的双重控制，能根据需要工作．你知道这个装置的电路吗？给你一个电灯、一个光控开关、一个声控开关，请你设计一个电路，将它们接入照明电路中，达到以上效果．
()
四、实验探究题(共20分 )
图15
20．(8分)“探究串联电路的电压关系”的实验电路如图15甲所示．
(1)为了使探究得出的结论具有普遍意义，灯泡L1、L2应该选择规格________(选填“相同”或“不相同”)的小灯泡．
(2)小明根据图甲连接好电路，闭合开关，电压表的示数如图乙所示，为了使实验结果更准确，接下来他应该_______________________________________________________．
(3)测出灯泡L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C两点之间．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．小聪的办法是否正确？
答：____________．
(4)测量完成后，进行小组交流讨论，下表中选录了四个小组的数据，你认为这些数据是
否合理，请说明理由．答：__________________.
21.(12分)为了验证并联电路的电流特点，小红设计了如图16甲所示的电路进行实验．
图16
(1)在连接电路时，开关应处于________状态．
(2)小红先将电流表接在L1所在的支路上，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是________．
(3)排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图中乙、丙、丁所示，可读出I1＝0.5 A，I2＝________A，I＝________A．根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是____________．(写出关系式即可)
(4)为了验证结论的普遍性，小红采用了更换不同灯泡继续实验的方法进行验证，你还可以采用的方法是______________________________________．
五、计算题(12分)
22．如图17甲所示，当开关S闭合时，两只电流表A1、A2的示数分别如图乙、丙所示，问：
(1)电流表A1、A2使用的量程和示数分别是多少？
(2)通过灯泡L1、L2的电流分别是多少？
图17
参考答案
1．A 2．B 3．D 4.A 5.C 6.B 7.C 8.B 9.D 10．B
11．失去同种电荷相互排斥12．同种摩擦起电电子13．S1电铃
14．干路3∶1 15．L1 1
16．串联该电路中各处电流不相等(或串联电路中各处电流都相等)17．2 4
18．
19．
20．(1)不相同
(2)断开开关，电压表换用小量程，重新进行实验(3)不正确(4)合理，因为实验存在误差 (4)表中的数据是合理的，因为实验存在误差．
21．(1)断开(2)L1(或电流表)断路(3)0.52 1 I＝I1＋I2(4)用改变电源电压的方法继续实验进行验证
22．(1)因为并联电路中干路电流等于各支路电流之和；观察电流表指针所在的位置判断A1所选用的量程为0～3 A，其示数是0.8 A；电流表A2使用的是小量程0～0.6 A，其示数是0.48 A.
(2)通过L2的电流是0.48 A；因为并联电路中干路电流等于各支路电流之和，所以通过灯泡L1的电流为0.8 A－0.48 A＝0.32 A.。

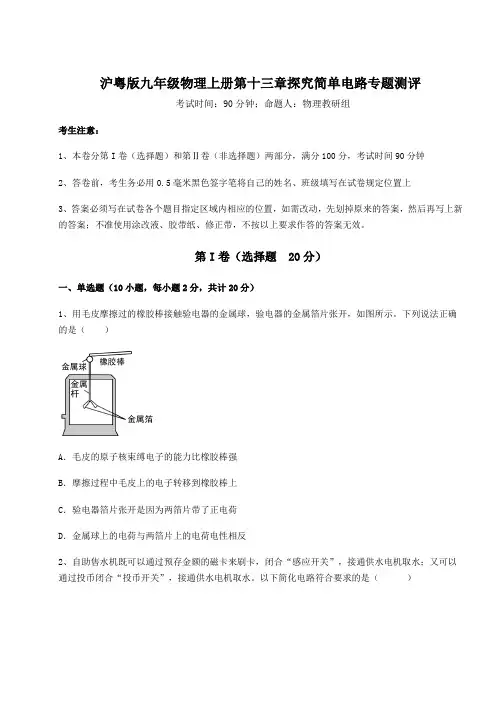

达标测试沪粤版九年级物理上册第十三章探究简单电路专题测评试卷(含答案详解)
沪粤版九年级物理上册第十三章探究简单电路专题测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔片张开，如图所示。
下列说法正确的是（）A．毛皮的原子核束缚电子的能力比橡胶棒强B．摩擦过程中毛皮上的电子转移到橡胶棒上C．验电器箔片张开是因为两箔片带了正电荷D．金属球上的电荷与两箔片上的电荷电性相反2、自助售水机既可以通过预存金额的磁卡来刷卡，闭合“感应开关”，接通供水电机取水；又可以通过投币闭合“投币开关”，接通供水电机取水。
以下简化电路符合要求的是（）A．B．C．D．3、将与毛皮摩擦过的塑料梳子靠近不带电的小纸屑，小纸屑容易被梳子“粘”起，下列现象中“粘”的原因与其相同是（）A．两个底面平整的铅块，挤压后能“粘”在一起B．书本被水浸湿后，里面的纸张全部粘在一起C．干燥的天气里，化纤布料的衣服容易“粘”在身上D．用硬卡片盖住装满水的玻璃杯，倒置后卡片“粘”在杯口4、秋天天气干燥，用塑料梳子梳头，头发会随着梳子飘起来，而且头发会变得蓬松，下列分析正确的是（）A．梳头后，梳子带电而头发不带电B．头发会随着梳子飘起来，是因为头发和梳子带同种电荷C．梳子与头发摩擦的过程中，创造了电荷D．梳头后变得蓬松，是因为头发带上了同种电荷5、下列说法中正确的是（）A．用纸巾摩擦过的塑料吸管可以吸引纸屑，说明塑料是导体B．用塑料梳子梳头发，头发更蓬松是因为梳子与头发摩擦的过程中创造了电荷C．与头发摩擦过的塑料尺能吸引纸屑，因为塑料尺把头发的电荷都带走了D．干燥的冬季，化纤衣服容易吸附灰尘是因为摩擦过的衣服带了电容易吸引轻小物体6、关于玻璃棒与绸子摩擦起电，下列说法正确的是（）A．玻璃棒因失去电子而带正电B．玻璃棒对电子的束缚能力弱，得到电子而带负电C．将摩擦后的玻璃棒靠近绸子，它们会相互排斥D．这一过程产生了新的电荷7、现代社会倡导文明出行，晓民同学观察人行横道信号灯，发现人行横道信号灯由红灯和绿灯组成，红灯停，绿灯行，以下画出的是控制人行横道红、绿灯的模拟电路图，你认为可行的是（）A．B．C．D．8、如图所示为某同学连接电路的实物图，但是由于连接错误，一旦闭合开关会引起电源短路，现只需要拆除一根导线就可以让两灯泡串联，现要拆除的导线是（）A．a B．b C．c D．d9、在探究串联电路电压特点时，某同学设计的电路如图所示。

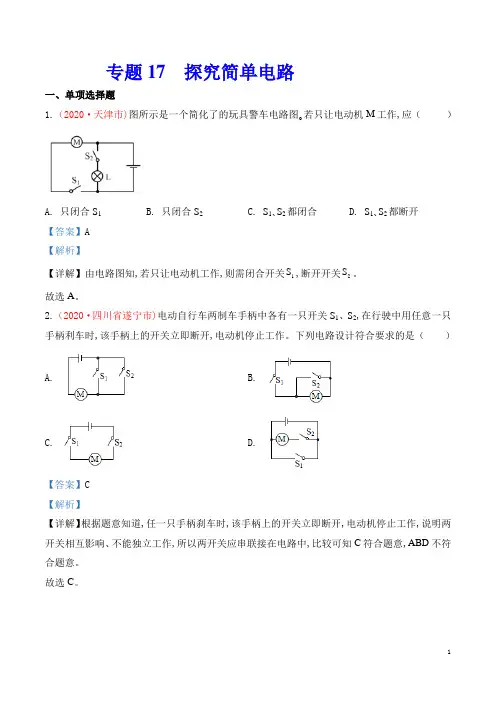

粤沪九年级物理(上)第十三章探究简单电路 真题汇编2020 探究简单电路
一、单项选择题
1.（2020·天津市)图所示是一个简化了的玩具警车电路图｡若只让电动机M工作,应（）
A. 只闭合S1B. 只闭合S2C.S1､S2都闭合D.S1､S2都断开
【答案】A
【解析】
【详解】由电路图知,若只让电动机工作,则需闭合开关 ,断开开关 。
故选A。
2.（2020·四川省遂宁市)电动自行车两制车手柄中各有一只开关S1、S2,在行驶中用任意一只手柄利车时,该手柄上的开关立即断开,电动机停止工作。下列电路设计符合要求的是（ ）
【详解】A．两只灯泡并联,一个开关闭合只有一只灯泡发光,另外一个不受影响,符合题意；
B．两个开关都断开时,两个灯泡都发光,闭合其中一个开关,另一个灯亮,两个开关都闭合,会发生电源短路,不符合题意；
C．闭合开关S2,两个灯泡都发光,只闭合开关S1,两灯都不亮,不符合题意；
D．只闭合开关S1,红灯不亮,只闭合开关S2,绿灯亮,不符合题意。
C. 闭合S2,断开S1、S3,L与R并联
D. 闭合S2,断开S1、S3,滑片P向右移动,电流表的示数变小
【答案】D
【解析】
【详解】A．闭合S3,断开S1、S2,此时电路为只有灯泡L的简单电路,R断路,故A不符合题意；
B．闭合S1,断开S2、S3,滑动变阻器R的滑片P处于中点,此时滑动变阻器一半阻值接入电路,灯泡L断路,故B不符合题意；
故选C。
7.（2020·湖北省孝感市)如图所示的电路中,电源电压恒定,L为小灯泡,滑动变阻器R的滑片P处于中点,通过控制开关S1、S2和S3的通断来研究电路的常见故障与串、并联,通过调节滑动变阻器来分析电路中电流的变化情况,则（ ）
A. 闭合S3,断开S1、S2,R被短路

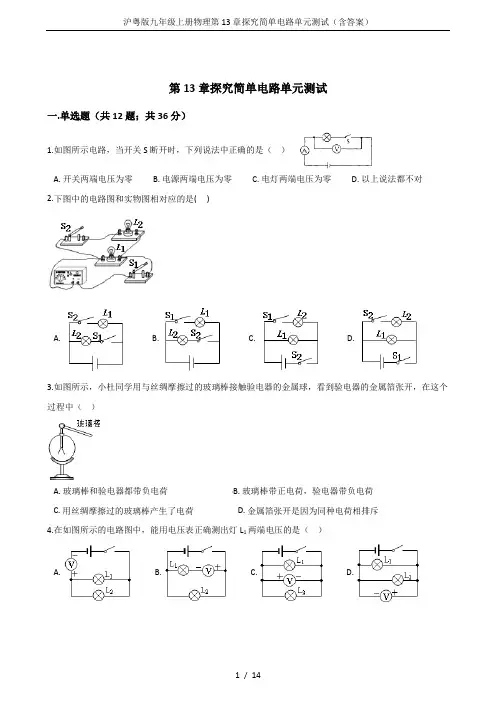

沪粤版九年级上册物理第13章探究简单电路单元测试(含答案)
第13章探究简单电路单元测试一.单选题（共12题；共36分）1.如图所示电路，当开关S断开时，下列说法中正确的是（）A. 开关两端电压为零B. 电源两端电压为零C. 电灯两端电压为零D. 以上说法都不对2.下图中的电路图和实物图相对应的是( )A. B. C. D.3.如图所示，小杜同学用与丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中（）A. 玻璃棒和验电器都带负电荷B. 玻璃棒带正电荷，验电器带负电荷C. 用丝绸摩擦过的玻璃棒产生了电荷D. 金属箔张开是因为同种电荷相排斥4.在如图所示的电路图中，能用电压表正确测出灯L1两端电压的是（）A. B. C. D.5.如图（a）所示，当开关S闭合时，两只电流表的指针所指位置均为如图（b）所示，则电灯L1中的电流是（）A. 1.6AB. 0.32AC. 1.28AD. 1.92A6.如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压是（）A. 4.5VB. 5.5VC. 3VD. 2V7.关于电流的方向，下列说法中正确的是（）A. 正电荷的运动方向就是电流方向B. 自由电子的定向移动方向就是电流的方向C. 金属导体中的电流方向跟自由电子的实际移动方向相反D. 在酸碱盐的水溶液中有自由的正负离子，所以电流方向不能确定．8.如图（a）所示的电路中，当开关S闭合后，电路中通过的电流是0.1A，电压表V1和V2的示数如图（b）所示，则灯L1、L2两端的电压不可能是（）A. 0.9V 3.6VB. 0.9V 0VC. 4.5V 0VD. 4.5V 4.5V9.如图所示的电路中，闭合开关时，下列说法正确的是（）A. 两灯泡串联B. 电流表测的是总电流C. 电流表测的是L1的电流D. 电流表测的是L2的电流10.图中的电路图和实物图相对应的是（）A. B. C. D.11.如图所示电路，L1的电阻比L2的大．开关闭合，灯均发光，则（）A. V1示数大于V2示数B. V示数等于V1示数C. A示数大于A1示数D. A2示数大于A1示数12.如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中正确的是（）A. I a=I dB. I a＜I bC. I b＞I cD. I c=I d二.填空题（共8题；共24分）13.如图为宾馆房间取电房卡．将房卡插入槽中，房间内的用电器才能使用．房卡的作用相当于电路元件中的________，房间里的电视机与电灯在电路中是________联的．14.将塑料绳的一端扎紧，尽可能将其撕成更多的细丝，用干燥的手从上向下捋几下，观察到如图所示的现象．这是因为塑料丝带了________ 电荷（选填“同种”或“异种”）．15.物理学中，把毛皮摩擦过的橡胶棒上所带的电荷规定为________ 电荷（“正”或“负”）；把 ________ （“正”或“负”）电荷定向移动的方向规定为电流的方向。
2019-2020学年度粤教沪科版九年级上册物理第十三章 探究简单的电路 章末测试卷 (有答案)
第十三章综合测试卷(时间：80分钟满分：100分)一、单项选择题(本大题10小题，每小题3分，共30分)1. 现有A、B、C三个轻质小球.已知A带负电，A和B互相吸引，C和A互相排斥，则( D )A. B一定不带电，C带正电B. B可能带正电，C带正电C. B一定带正电，C带负电D. B可能不带电，C带负电2. 过交通路口时要遵守“红灯停、绿灯行、黄灯等”的规则.小明同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯.要求红、绿、黄灯可独立发光，他设计了如图所示的电路图，其中正确的是( A )A B C D3. 如图13－1所示电路，闭合开关S，灯泡L1、L2都发光.现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是( D )A. a和bB. c和dC. e和fD. g和h图13－1图13－2图13－34. 如图13－2所示，箭头表示接好电路时电流的方向，甲、乙、丙三处分别接有电源、电灯和电铃，根据电流的方向可以判断出电源在( B )A. 甲处B. 乙处C. 丙处D. 任何一处均可5. 如图13－3所示电路，闭合开关，以下判断正确的是( B )A. 灯L1、L2串联B. 电流表测通过灯L1的电流C. 电流表测通过灯L2的电流D. 电流表测总电流6. 如图所示，能正确测出小灯泡L1两端电压的电路是( D )A B C D图13－47. 如图13－4所示，通过L1的电流和通过L2的电流之比是2∶1，则A1表和A2表的示数之比是( B )A. 2∶3B. 3∶1C. 1∶2D. 2∶18. 如图13－5所示，电源的电压为6 V.开关S闭合后，电压表的示数是2 V，则( D )图13－5A. L1两端的电压是2 VB. L1两端的电压是6 VC. L2两端的电压是4 VD. L2两端的电压是2 V图13－69. 如图13－6所示，在○处可以连接电流表或电压表测量电路中的电流或电压，为使L1与L2串联，以下做法正确的是( B )A. a为电流表，b为电压表，c为电流表B. a为电压表，b为电压表，c为电流表C. a为电流表，b为电流表，c为电压表D. a为电流表，b为电流表，c为电流表图13－710. 探究小组在练习使用电压表时，小军把电压表接成了如图13－7所示的电路，当闭合开关时所发生的现象是( B )A. 灯泡亮、电压表有示数B. 灯泡不亮、电压表有示数C. 灯泡亮、电压表无示数D. 灯泡不亮、电压表无示数二、填空题(本大题6小题，每小题3分，共18分)11. 用毛皮摩擦过的橡胶棒去靠近用丝线悬挂的轻质小球，小球被吸引，那么小球可能带正电，也有可能不带电.橡胶棒因得到电子而带负电.12. 如图13－8所示，某城市安装一种“按钮式红绿灯”.当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全通过.按钮相当于电路中的开关；红灯和绿灯是并联的.有时红灯快结束时黄灯也同时亮了，此时电路中的总电流变大(填“变大”“不变”或“变小”).图13－8图13－913. 如图13－9所示，要使L1和L2组成并联电路，应闭合开关S2、S3.断开开关S1；若同时闭合开关S1、S3会发生短路.14. 两只水果点亮了一只发光二极管(如图13－10所示)，金属片A是水果电池的负极(填“正极”或“负极”)，两水果之间串联(填“串联”或“并联”).现将二极管正负极接线对调，二极管不发光，此时水果电池的正负极之间有(填“有”或“没有”)电压.图13－10图13－1115. 如图13－11所示为多用途“演示教学电表”的接线情况，此时所测的物理量是电压，测量范围是0～2.5 V，示数为 1 V.16. 在晓月设计的小组合作控制电路中，K1和K2是指纹开关.当两开关都闭合时，电动机M启动开始小组活动，此控制电路是图13－12中的甲图；晓宇设计的是防盗电路，触发防盗开关K1或K2，电动机M自动启动将盗贼锁定，防盗电路是图13－12中的丙图；电路图13－12中的乙图若两开关都闭合电池将被短路.图13－12三、作图题(本大题2小题，共7分)17. (1)(4分)在图13－13所示的虚线框中填入电池和电流表的符号，使电路成为并联电路.图13－13答图13－1如答图13－1所示.(2)(3分)在虚线方框中画出图13－14所示实物图对应的电路图.图13－14答图13－2如答图13－2所示.四、实验题(本大题2小题，共15分)18. (7分)为了探究并联电路中的电流特点，小明设计了如图13－15所示的电路进行实验.图13－15图13－16(1)在连接电路时，开关应处于断开状态.(2)小明先将电流表接在L1所在的支路上，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是ef段发生断路.(3)排除故障后，他测出了L1、L2支路和干路的电流分别为I1、I2和I，电流表示数如图13－16中甲、乙、丙所示，可读出I1＝0.48 A，I2＝0.52 A，I＝ 1 A.根据测量结果.你认为并联电路中干路电流和各支路电流的关系是：干路电流等于各支路电流之和.(4)为了验证结论的普遍性，小明采用了更换不同灯泡继续实验的方法进行验证，你还可以采用的方法是换电压不同的电源 .19. (8分) “探究串联电路中电压的规律”的实验电路如图13－17甲所示.图13－17实验小组L1两端电压/VL2两端电压/V总电压/V1 1.4 3.1 4.52 3.0 1.3 4.43 1.1 1.7 2.94 1.8 1.2 3.0(1)为了使探究得出的结论具有普遍意义，L1、L2应该选择不相同(填“相同”或“不相同”)的小灯泡.(2)小明根据图13－17甲连接好电路，闭合开关，电压表示数如图13－17乙所示，为了使实验结果更准确，接下来他应该换用0～3 V的量程.(3)测出L1两端的电压后，小明断开开关，准备拆下电压表，改装在B、C之间.小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可.小聪的办法是否正确？不正确. 为什么？电压表的正负接线柱接反了.(4)测量完成后，进行小组交流讨论，上表选录了四个小组的数据，你认为这些数据是否合理？合理.理由是实验时有误差.五、计算题(本大题2小题，共13分)20. (6分)如图13－18所示，已知电源电压为9 V，电压表V1、V2规格相同，闭合开关S，电压表V1示数为6 V，通过灯泡L2的电流为0.5 A.求：图13－18(1)灯泡L1和L2两端的电压各是多少？(2)通过灯泡L1的电流是多少？电流表示数为多少？(3)若灯泡L1灯丝烧断，则电压表V1和电压表V2的示数分别为多少？答案：(1)6 V 3 V (2)0.5 A 0.5 A (3)9 V 0 V21. (6分)如图13－19所示的电路中，闭合开关后，电压表的示数为12 V，电流表A的示数为1.2 A，电流表A1的示数为0.4 A，则：图13－19(1)灯泡L1、L2两端的电压各为多少伏？(2)通过灯泡L1、L2的电流为多少安？答案：(1)12 V 12 V (2)0.4 A 0.8 A六、综合能力题(本大题3小题，共17分)22. (6分)普通电动车的充电插口内有金属插脚，在使用过程中绝不能拿硬币、手等去触碰，如图13－20甲.(1)图13－20乙是某种电动车的局部电路图，如果硬币碰到充电插口的两个金属插脚，就会造成蓄电池短路.(2)这种电动车的蓄电池总电压为48 V，人体不能触碰蓄电池两极，原因是超过人体安全电压 .(3)对蓄电池充电时，蓄电池相当于电路中的用电器(填“电源”“用电器”“开关”或“导线”).图13－20图13－2123. (6分)节日灯的电路如图13－21甲所示，所有灯泡全部串联接入.节日灯的特点是：某一灯泡断路后，其余各灯继续发光.奥妙在于节日灯的灯泡结构如图13－21乙.带绝缘层的金属丝C缠绕在灯丝A的金属杆引出线B上，小灯泡正常工作(工作电压10 V)时，C 的绝缘层不会被击穿；电压达到200 V以上时即被击穿.假如图中的节日灯都在正常发光，则电路中小节日灯的个数为22 个.当某一小灯泡灯丝被烧断后，此时加在此灯泡两端的电压为220 V.C被击穿导电，保证电路畅通，此时每个灯泡上的电压会增大(填“增大”或“减小”).24. (5分)某物理兴趣小组对食盐水溶液的导电性能与什么因素有关提出了以下猜想：①食盐水溶液的导电性能与溶液的浓度有关；②食盐水溶液的导电性能与溶液的质量有关；③食盐水溶液的导电性能与溶液中两点间的距离有关.图13－22图13－23为了验证猜想，他们设计了如图13－22所示的装置，将电路中的a、b两金属片分别插入图13－23甲、乙、丙、丁四图溶液中所示的位置(金属片a、b每次插入溶液中的深度都相同)进行探究.(1)在连接电路时，开关必须断开 .(2)食盐水溶液的导电性能可以由电流表示数大小来判断.(3)将金属片a、b分别插入甲、乙两图所示位置可探究猜想①(填序号)，为了探究猜想②应将金属片a、b分别插入甲、丙两图所示位置.(4)将金属片a、b分别插入乙、丁两图所示位置，若I乙≠I丁，由此可得到的结论是：食盐水溶液的导电性能与溶液中两点间的距离有关。
粤沪版九年级物理上册《第十三章 探究简单电路》单元检测题及参考答案
《第十三章 探究简单电路》单元检测题及答案（时间：６０分钟 满分：100分）一、选择题（共36分，每小题只有一个正确答案，每小题3分。
）1. 小聪家里有一台透明门的电冰箱，当他打开冰箱门时，冰箱内的灯就亮；当他关闭冰箱门时，冰箱内的灯就熄灭，但压缩机依然工作．小聪断定冰箱门上有一个开关S ，下面小聪的判断中正确的是（ ） A ．冰箱内的照明灯和压缩机串联B ．冰箱内的照明灯和压缩机并联，开关S 在干路上C ．冰箱内的照明灯和压缩机并联，开关S 和照明灯串联D ．冰箱内的照明灯和压缩机并联，开关S 和压缩机串联 2. 下列家用电器或家庭电路元件中属于串联的是( )A.电视机和电冰箱B.两孔插座与三孔插座C.电灯和控制它的开关D.不同房间内的电灯3. 电路中有三盏灯泡，开关一闭合，三盏灯泡都亮，开关一断开，三盏灯泡都熄灭，据此来判断这三盏灯泡的连接方式应为( ) A.一定是串联的 B.一定是并联的 C.一定是混联的D.上述三种情况可能都有4.有一种“浴霸”，具有照明、吹风和加热三种功能，其中照明灯和吹风机（用表示）均可以单独控制，电热丝（用表示）只有在吹风机启动后才可以工作。
如图1所示电路图中，符合上述要求的是（ ）图15. 如图2所示的电路，闭合开关S 后，发现灯L 1不亮，L 2正常发光。
此电路的故障可能是( )A.开关S 接触不良B.电灯L 1灯丝断了C.电灯L 1的两个接线柱被一根导线直接相连D.电灯L 2灯丝断了 6. 对于图3所示的电路，下列说法中错误的是( )A.开关S 1、S 2、S 3不能同时闭合B.开关S l 、S 3闭合，S 2断开时，只有L 2灯工作C.开关S 3不能控制L 2灯的工作D.开关S 2、S 3闭合，S 1断开时，只有L 1灯工作SL 1L 2图2S 3S 2S 1L 2L 1图3图47. 如图4所示，在探究串联电路的特点时，闭合开关，用电流表分别测出A 、B 、C 三处的电流I A 、I B 、I C ，用电压表分别测出AB 、BC 、AC 两点间的电压U AB 、U BC 、U AC ，下列说法正确的是（ ） A.I A ＞I B ＞I C B.I A ＜I B ＜I C[ C.U AB ＝U BC ＝U AC D.U AC ＝U AB ＋U BC8. 用一个电源、一个开关、两个电流表、两个灯泡组成了如图5所示的四个电路，其中电流表A 1能正确测L 1的电流的是( )A 1A 2L 1L 2A 1A 2L 1L 2A 1A 2L 1L 2A 1A 2L 1L 2图5A B C D9. 如图6所示，M 、N 表示一个电流表的两个接线柱，a 、b 、c 、d 表示电路中的四个连接点，若想用此电流表测量小灯泡的电流，则以下连接正确的是( ) A.M 接a ，N 接b B.M 接c ，N 接d C.M 接d ，N 接aD.M 接d ，N 接cAMNSabcdSVL 1L 2图6 图710. 如图7所示，开关S 闭合时，电压表示数为9 V ，开关S 断开时，电压表示数为3 V 。

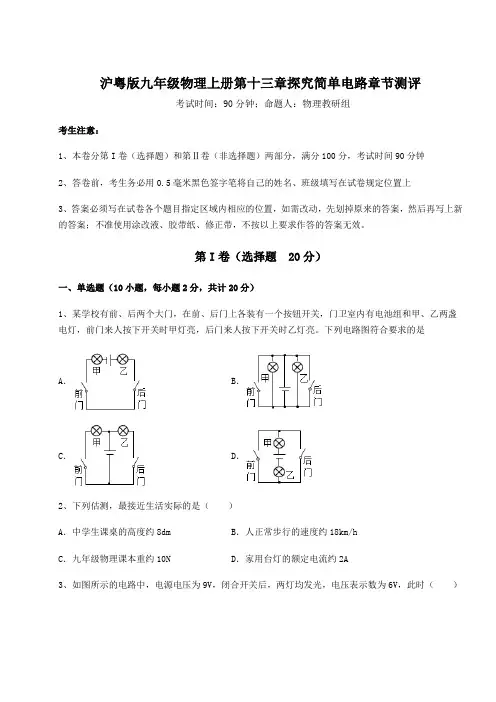

考点解析沪粤版九年级物理上册第十三章探究简单电路章节测评练习题(含答案详解)
