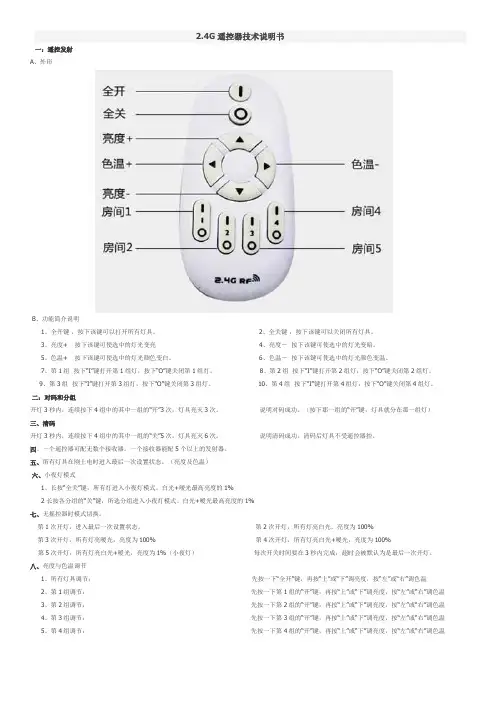

2.4G遥控器技术说明书一：遥控发射A、外形B、功能简介说明1、全开键，按下该键可以打开所有灯具。
2、全关键，按下该键可以关闭所有灯具。
3、亮度+ 按下该键可使选中的灯光变亮4、亮度－按下该键可使选中的灯光变暗。
5、色温+ 按下该键可使选中的灯光颜色变白。
6、色温－按下该键可使选中的灯光颜色变温。
7、第1组按下“I”键打开第1组灯，按下“O”键关闭第1组灯。
8、第2组按下“I”键打开第2组灯，按下“O”键关闭第2组灯。
9、第3组按下“I”键打开第3组灯，按下“O”键关闭第3组灯。
10、第4组按下“I”键打开第4组灯，按下“O”键关闭第4组灯。
二：对码和分组开灯3秒内，连续按下4组中的其中一组的“开”3次，灯具亮灭3次。
说明对码成功。
（按下那一组的“开”键，灯具就分在那一组灯）三、清码开灯3秒内，连续按下4组中的其中一组的“关”5次，灯具亮灭6次。
说明清码成功。
清码后灯具不受遥控器控。
四、一个遥控器可配无数个接收器。
一个接收器能配5个以上的发射器。
五、所有灯具在刚上电时进入最后一次设置状态。
（亮度及色温）六、小夜灯模式1、长按“全关”键，所有灯进入小夜灯模式。
白光+暧光最高亮度的1%2 长按各分组的“关”键，所选分组进入小夜灯模式。
白光+暧光最高亮度的1%七、无摇控器时模式切换。
第1次开灯，进入最后一次设置状态。
第2次开灯，所有灯亮白光，亮度为100%第3次开灯，所有灯亮暧光，亮度为100% 第4次开灯，所有灯亮白光+暧光，亮度为100%第5次开灯，所有灯亮白光+暧光，亮度为1%（小夜灯）每次开关时间要在3秒内完成，超时会被默认为是最后一次开灯。
八、亮度与色温调节1、所有灯具调节：先按一下“全开”键，再按“上”或“下”调亮度，按“左”或“右”调色温2、第1组调节：先按一下第1组的“开”键，再按“上”或“下”调亮度，按“左”或“右”调色温3、第2组调节：先按一下第2组的“开”键，再按“上”或“下”调亮度，按“左”或“右”调色温4、第3组调节：先按一下第3组的“开”键，再按“上”或“下”调亮度，按“左”或“右”调色温5、第4组调节：先按一下第4组的“开”键，再按“上”或“下”调亮度，按“左”或“右”调色温。
DMX简易控制器-2.4G(交流同步)

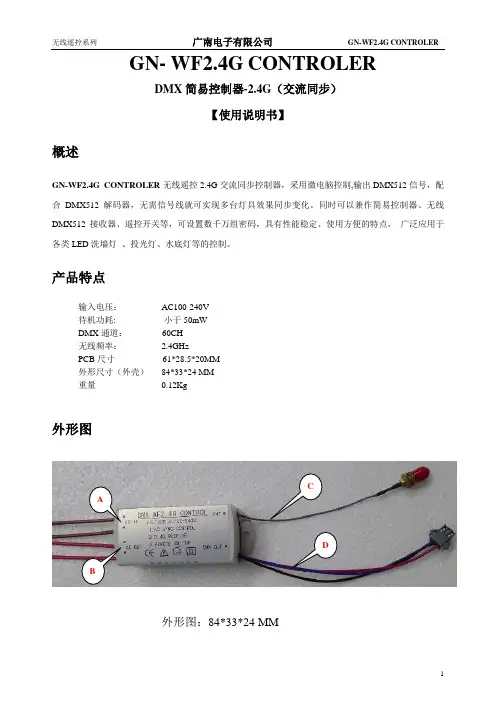

GN- WF2.4G CONTROLERDMX简易控制器-2.4G（交流同步）【使用说明书】概述GN-WF2.4G CONTROLER无线遥控2.4G交流同步控制器，采用微电脑控制,输出DMX512信号，配合DMX512解码器，无需信号线就可实现多台灯具效果同步变化。
同时可以兼作简易控制器、无线DMX512接收器、遥控开关等，可设置数千万组密码，具有性能稳定、使用方便的特点，广泛应用于各类LED洗墙灯、投光灯、水底灯等的控制。
产品特点输入电压：AC100-240V待机功耗: 小于50mWDMX通道：60CH无线频率： 2.4GHzPCB尺寸61*28.5*20MM外形尺寸（外壳）84*33*24 MM重量0.12Kg外形图CADB外形图：84*33*24 MM电路板接口标识说明A: 交流电输入.（AC IN）AC 85-264V市电输入B: 交流电输出.（AC OUT）经过内部开关（继电器）后，市电输出C: 外接2.4G天线,如果此控制器不用放在金属外壳里面,可以不用D: DMX512信号输出红色线: DMX信号+黑色线: DMX信号-蓝色线: DMX信号地使用说明用作简易DMX512控制器或遥控开关配套2.4G的遥控发射器遥控发射器面板说明例如：调用内部效果10，遥控器操作如下：按一下按键1后，再按一下按键0，后再按ENTER按键。
既可，在上述基础上，如果要运行内部效果9，按下A-既可，如果要运行内部效果11，则按下A+既可，如果按BACKUP按钮，则关闭所有的输出.用作DMX512无线接收器配套的DMX512信号发射器可靠工作条件(无线DMX512发射器与无线DMX512接收器)1,两者信道设置应一致.2,两者密码设置相同3,合适的发射功率4,在有效通信距离之内.注意：以上2.4G产品要改变配置参数设置,必须使用本公司的无线写码器，无线写码器的操作说明,请参见相关说明书功能说明有三种用途，既：简易DMX512控制器（交流同步）、DMX512无线接收器、遥控开关，作为简易DMX控制器或DMX512无线接收器，有60个DMX通道，以上三种功能不能同时使用，可用本公司的无线写码器来选择。

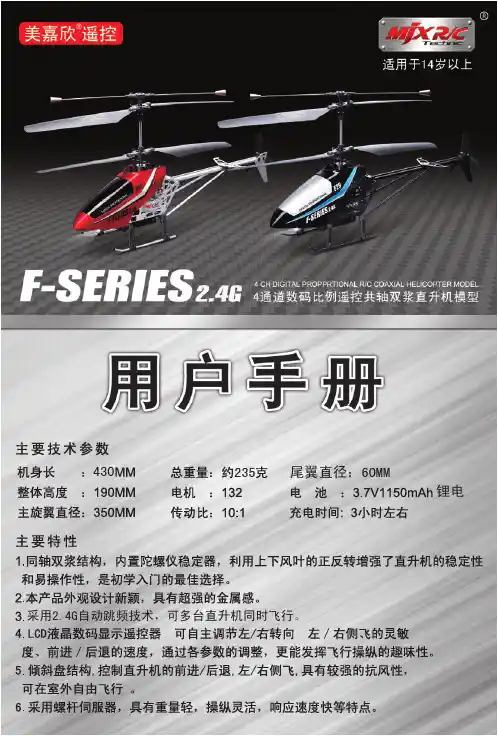

美嘉欣 F-SERIES2.4G 遥控直升机 说明书
半径5000米的区域内使用各类模型遥控器。在国家有关部门发布无线电管制 命令期间，区域内，应该按要求停止使用模型遥控器。
7
电源开关
控制遥控器的电源，拔到“ON”时，为接通遥控器 电源，拔到“OFF”时，为遥控器断开电源。
3
序号 8
功能键及名称 遥控天线
作
用
发送遥控器无线控制信号
(1)指示灯断续闪烁：表示遥控器还没有启动，需将
油门左操纵杆向上推到最高端，再拉到最低端后
才可启动遥控器。
9
状态指示灯 (2)指示灯一直不停快速闪：表示遥控器处于对码状
（2配）件能图执行上升/下降，左/右转向，左/右侧飞，前进/后退，航线飞行等动作。
（3） 遥控器可根据操纵者的习惯，自行进行左/右手油门切换。
5.2遥控器功能介绍：
8.遥控天线
9.状态指示灯
7.电源开关 1.左操纵遥杆
11.摄像开关键
12.油门模式切换左键
3.微调键A 4.微调键B
6.微调键D
POWER
零件名称
用量 序号
零件名称
用量
1
001 平衡杆组件 1 014 主电机组件 1 027 下牙轮铜套 1 040 左舵机加强铝片 1
002 连接扣
1 015 舵机连接杆组件 2 028
接收板 1 041 尾架斜管固定件 1
003 包注轴组件 1 016 右舵机加强铝片 1 029 主机架底板 1 042 尾架斜管 2

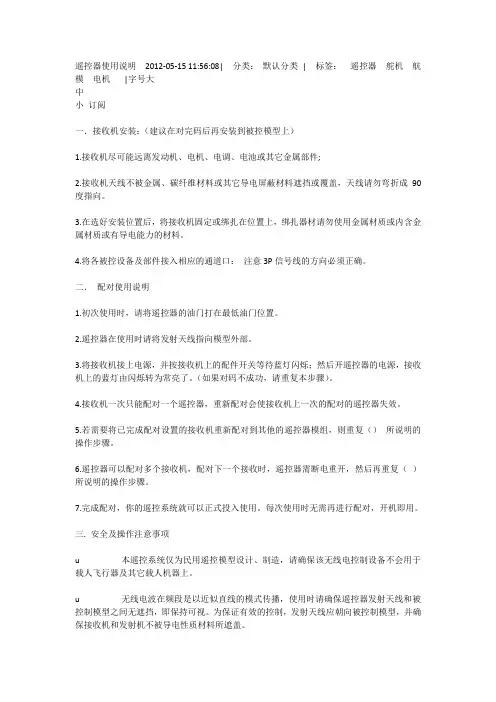

2.4G遥控器使用说明
遥控器使用说明2012-05-15 11:56:08| 分类：默认分类| 标签：遥控器舵机航模电机|字号大中小订阅一．接收机安装：（建议在对完码后再安装到被控模型上）1.接收机尽可能远离发动机、电机、电调、电池或其它金属部件;2.接收机天线不被金属、碳纤维材料或其它导电屏蔽材料遮挡或覆盖，天线请勿弯折成90度指向。
3.在选好安装位置后，将接收机固定或绑扎在位置上，绑扎器材请勿使用金属材质或内含金属材质或有导电能力的材料。
4.将各被控设备及部件接入相应的通道口：注意3P信号线的方向必须正确。
二．配对使用说明1.初次使用时，请将遥控器的油门打在最低油门位置。
2.遥控器在使用时请将发射天线指向模型外部。
3.将接收机接上电源，并按接收机上的配件开关等待蓝灯闪烁；然后开遥控器的电源，接收机上的蓝灯由闪烁转为常亮了。
（如果对码不成功，请重复本步骤）。
4.接收机一次只能配对一个遥控器，重新配对会使接收机上一次的配对的遥控器失效。
5.若需要将已完成配对设置的接收机重新配对到其他的遥控器模组，则重复（）所说明的操作步骤。
6.遥控器可以配对多个接收机，配对下一个接收时，遥控器需断电重开，然后再重复（）所说明的操作步骤。
7.完成配对，你的遥控系统就可以正式投入使用。
每次使用时无需再进行配对，开机即用。
三. 安全及操作注意事项u 本遥控系统仅为民用遥控模型设计、制造，请确保该无线电控制设备不会用于载人飞行器及其它载人机器上。
u 无线电波在频段是以近似直线的模式传播，使用时请确保遥控器发射天线和被控制模型之间无遮挡，即保持可视。
为保证有效的控制，发射天线应朝向被控制模型，并确保接收机和发射机不被导电性质材料所遮盖。
u 遥控模型运动在世界各地的管理要求也不尽一致，因此，使用前请咨询当地管理机构，确保符合当地政府的相关法律法规，并在确保安全使用的情况下操作您的遥控模型。
u 本模组系统是遥控模型系统的一部分，装配和使用遥控模型还需要其它功能部件，请按照各设备部件的安装、操作规程要求严格执行。
格美遥控说明书0

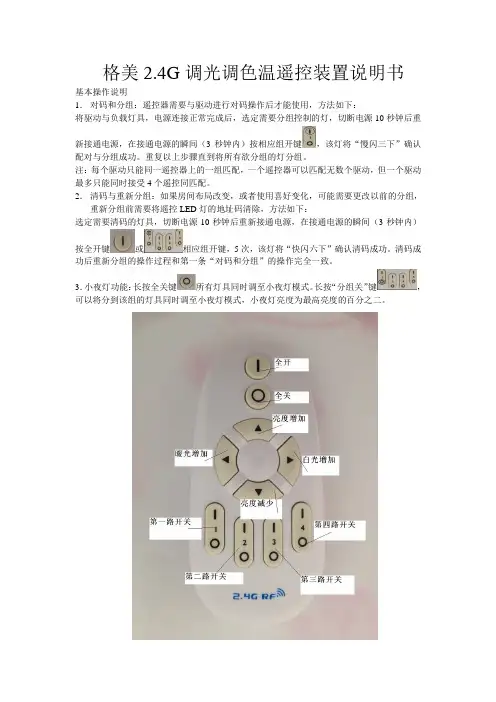

格美2.4G调光调色温遥控装置说明书
基本操作说明
1．对码和分组：遥控器需要与驱动进行对码操作后才能使用，方法如下：
将驱动与负载灯具，电源连接正常完成后，选定需要分组控制的灯，切断电源10秒钟后重
新接通电源，在接通电源的瞬间（3秒钟内）按相应组开键，该灯将“慢闪三下”确认配对与分组成功。
重复以上步骤直到将所有欲分组的灯分组。
注：每个驱动只能同一遥控器上的一组匹配，一个遥控器可以匹配无数个驱动，但一个驱动最多只能同时接受4个遥控同匹配。
2．清码与重新分组：如果房间布局改变，或者使用喜好变化，可能需要更改以前的分组，重新分组前需要将遥控LED灯的地址码清除，方法如下：
选定需要清码的灯具，切断电源10秒钟后重新接通电源，在接通电源的瞬间（3秒钟内）
按全开键或相应组开键，5次，该灯将“快闪六下”确认清码成功。
清码成功后重新分组的操作过程和第一条“对码和分组”的操作完全一致。
3．小夜灯功能：长按全关键所有灯具同时调至小夜灯模式。
长按“分组关”键，可以将分到该组的灯具同时调至小夜灯模式，小夜灯亮度为最高亮度的百分之二。
2.4G调光调色电源--遥控说明书
2.4G遥控使用说明书
基本操作说明：
1．对码和分组：遥控器需要与驱动进行对码操作后才能使用，方法如下：
将驱动与负载灯具（光源）、电源连接正常完成后，选定需要分组控制的灯，接通电源，在接通电
源的瞬间（看到灯光/光源亮时3秒钟内）按选定组的开键（每一路的一竖是“开健”，圆圈是“关健”），看到灯（光源）将“慢闪三下”，即对码与分组成功。
（若灯具较多，重复以上步骤直到将所有需要分组对码的灯进行分组配对。
）
注意：每个驱动只能与遥控器上的一组匹配，一个遥控器可以匹配无数个驱动，但一个驱动最多只能同时接受4个遥控同匹配
2．清码与重新分组：
如果房间布局改变，或者使用喜好变化，想更改以前的分组（对码），重新分组前需要将遥控LED 灯的地址码清除，方法如下：
选定需要清码的灯具，切断电源后，重新接通电源，在接通电源的瞬间（3秒钟内），连续按全开
键或相应组开键，5次，即看到灯/光源将“快闪六下”，确认清码成功。
清码成功后，重新分组货对码的操作过程和第一条“对码和分组”的操作完全一致。
3．小夜灯功能：长按全关键，所有灯具同时调至小夜灯模式。
长按“分组关”键，可以将分到该组的灯具同时调至小夜灯模式，小夜灯亮度为最高亮度的百分之二。
4．使用开关分段时，第一次开关是记忆上次关灯时的最终模式，第二次开关是实现分段模式，分别是：正白，暖白，自然光，，三种模式。
5.遥控分段功能：长按遥控的全开健和分组开键，也可以实现分段功能，正白、暖白、自然光，三种
模式
6.定时功能：连续按遥控的分组开键2下就可以实现定时功能，定时时间为半个小时，半个小时后，
灯会自动关掉。
2.4G遥控说明书
LED智能遥控器2.4G调光调色温本产品适用于水晶灯/筒灯/平板灯/球泡/吸顶灯等调光、调色温灯具。
调光调色温系统说明书本产品为智能LED灯具控制系统，控制灯具的开关、亮度及色温的无级调节。
采用2.4G无线遥控技术，具有功耗低，传输距离远，干扰极小，抗干扰能力强，传输速度快等特点。
遥控器外形时尚美观，功能简单实用。
且具有小夜灯(0.6W-0.8W)、色温切换（白光-黄光-中性光）功能、亮度记忆功能（即遥控关闭后重新开启，灯具会自动保留关闭前的亮度状态）及无极调光调色温功能。
亮度可从1%-100%遥控调节；色温可从3000K-6500K（具体参见所用LED色温）遥控调节；在有效遥控范围内，一个遥控器可以控制多个LED灯具，且同步性、一致性好。
将不同的灯具分到不同的组，最多分4组（每个灯具只能分在同一遥控器某一分组），实现同时控制或分组控制；每个灯具也可以学习多个遥控器（最多4个），方便使用。
系统自带恒流限压电源，驱动和保护LED灯珠，电流稳定，启动快，灯光不闪烁（对保护眼睛有好处），有利于延长LED寿命。
支持一控多，或者多控一，可以自由搭配灯具和遥控器的数量。
产品提供2年质保（外形受损的除外），终身维修。
规格参数开关调色控制（无遥控情况下）当遥控电力不足、丢失或损坏等暂时无法使用遥控控制的情况下，可以通过墙壁开关或其他电源通断控制器来手动“开/关”灯具，随着“开”与“关”的操作，灯具同时可切换“白光”、“暖光”、“中性光”三种亮灯模式。
基本功能操作1.对码和分组遥控器需要与LED灯具进行对码操作后才能使用，方法如下：将LED灯安装固定好，确认电源连接正常后，选定需要分组控制的灯具，切断电源3秒钟后重新接通电源，在接通电源的瞬间（3秒钟内）长按相应分组“开”键， LED灯将"冷暖各慢闪三下"确认匹配分组成功。
重复以上步骤将所有分组的灯具实现分组。
注：每个LED灯具只能对同一遥控器上的某一组匹配，一个遥控器的一个分组可以匹配多个LED灯具；一个LED灯具最多只能同时接受4个遥控器同时匹配控制。
MINI-Z ASF(2.4G)对频方法
1.先把车子和遥控器的电都关掉。
2.再来先让遥控器进入配对模式：
2-1.如果是用原厂KT-18 2.4G遥控器：
a.按住油门微调钮有""符号的那一边不放。
b.单击电源开关，打开遥控器电源。
c.确认LED电源指示灯亮，约三秒后LED灯会变暗，放掉油门微调钮。
2-2.如果是使用高阶遥控器搭配KO PROPO RF-901SM 2.4G发射模块：
a.按住发射模块上面的SETUP钮不放。
b.打开遥控器的电源。
c.确认发射模块上面的LED指示灯亮，数秒后LED灯会变暗，放掉SETUP钮。
如此即完成遥控器端的准备。
3.让车体进行配对：
a.使用塑料棒按住车体上的配对钮不放。
（配对钮在车体上方的小圆洞里面）
b.打开车体电源。
c.开电后机板上的LED灯亮起，即可放开配对钮，完成配对动作。
4.配对之后：
如果车体机板上的LED灯维持恒亮，表示配对成功。
若LED灯呈现闪烁状态，则表示配对失败，请重新进行一次配对动作。
配对成功之后，要把车体和遥控器电源都关掉一次，重新开启之后才可以进行操作。
而以后就只要开启电源就可以直接使用了。
