苏一光全站仪操作详细步骤(全站仪部分讲义)苏一光全站仪操作细部步骤一、距离测量步骤1：将全站仪架设于测站点已知点O上、对中、调平全站仪。
步骤2：将棱镜架设到待测点A，调平，反光棱镜朝向全站仪。
步骤3：打开仪器，出现画面步骤4：用全站仪对准反光棱镜十字丝中心，按DIST键。
二、坐标测量每个小组选取两个已知点0点和A点，一个待测点B点，并做好标记。
设0点的坐标为（0,0），A点的坐标（10,0），测量待测点B的坐标。
步骤1：将全站仪架设于测站点O点上，对中整平。
将对中杆棱镜架设后视点A上，将反光棱镜朝向全站仪。
步骤2：打开全站仪电源，按CORD键进入坐标测量，出现如下画面再按F4切换键，步骤三：按F3键，切换到以下画面步骤四：按F1键，出现如下画面步骤六：点F3切换到字母键，点名设置为O。
输入O点坐标（0,0），步骤五：点F3切换到字母键，点名设置为O。
输入O点坐标（0,0），完成后按ENT键结束。
步骤六：按F2键进入如下界面步骤七：按F1输入后视点，出现如下画面，输入后视点坐标，按ENT键结束。
步骤八：按ENT键保存步骤九：按ENT键保存后出现如下画面，对准反光棱镜，按ENT 键，坐标系建立。
步骤10：将反光棱镜移至B点，对中调平，反光棱镜朝向全站仪。
将照准部对准反光棱镜中心，出现如下画面，B点坐标（3.87,0.192）三、坐标放样（应该说明任务才对）步骤1：按MENU菜单键，出现如下画面步骤2：按▼向下键，选中放样，然后按ENT键，出现如下画面步骤3：先设置测站点O（仪器架设点）的坐标。
将（0,0）一次输入，高程Z 略过。
N与E坐标输入之间切换按F4确认键，输入完毕后点ENT键结束后视点坐标输入。
步骤4：选择设置后视点，按ENT键进入。
如测站点坐标输入一样，一次输入后视点坐标，出现如下画面，完成输入后按ENT结束。
步骤5：将对中杆放置于后视点（0,10），气泡居中调平，全站仪照准部对准反光棱镜中心后按ENT键，此时，坐标系建立。
苏州一光全站仪使用说明书
安全使用注意事项：
●若擅自拆卸或修理仪器，会有火灾、电击或损坏物体的危险。 拆卸和修理只有苏一光公司和授权的代理商才能进行。 ●会引起对眼睛的伤害或变盲。 不 要 用 仪 器 的 望 远 镜 看 太 阳 。 ●激光束可能是危险的，使用不正确可能会对眼睛有伤害。 不要自己试图维修仪器。（仅对应激光下对点仪器） ●会引起对眼睛的伤害或变盲。 不要长时间盯看激光束。（仅对应激光下对点仪器） ●高温可能引起火灾。 不 要 在 充 电 时 将 充 电 器 盖 住 。 ●火灾或电击的危险。 不 要 使 用 坏 的 电 源 电 缆 、插 头 和 插 座 。 ●火灾或电击的危险。 不 要 使 用 湿 的 电 池 或 充 电 器 ●可能会发生爆炸。 不 要 将 仪 器 靠 近 燃 烧 的 气 体 、液 体 使 用 ，不 要 在 煤 矿 中 使 仪 器 。 ●电池可能会引起爆炸或伤害。 不 要 将 电 池 放 在 火 中 或 高 温 环 境 中 。 ●火灾或电击的危险。 不 要 使 用 非 厂 方 指 定 的 充 电 器 。 ●火灾的危险。 不 要 使 用 非 厂 方 指 定 的 电 源 电 缆 。 ●电池短路可能会引起火灾。 存放电池时避免短路。
3.9垂 直 角 倾 斜 改 正 开 ／关 .......................................................................15
4. 角度测量.....................................................................................................16 4.1 水 平 角（右 角 ）和 垂 直 角 测 量.........................................................16 4.2 水平角（右角／左角）的切换.............................................................17 4.3 水 平 度 盘 读 数 的 设 置 ....................................................................18 4.4 垂 直 度 ／坡 度 模 式 .........................................................................20 4.5 天 顶 距 高 度 角 模 式 ........................................................................20 4.6 水平角直角蜂鸣的设置......................................................................21 5. 距离测量......................... .................................................. .......................22 5.1 距 离 测 量 （斜 距 模 式 ）.....................................................................22 5.2 距 离 测 量 （平 距 、高 差 模 式 ）．．．．．．............................................. 23 5.3 偏 心 测 量 ........................................................................................23 5.4 距 离 放 样 ........................................................................................25 5.5 测 距 模 式 设 置....................................................................................27 5.6 棱 镜 常 数 设 置 .................................................................................28 5.7 大 气 改 正 值 ....................................................................................29
苏一光322全站仪快速操作指南
苏一光322全站仪快速操作指南 开机 按 测量键进入主界面 按 打开电子气泡，按右方向键即可打开下对点激光，对点调节显示当前激光亮度，左右方向键可对其进行调节 对中后，先调节脚架高度使得电子气泡大概居中后，调节三个脚螺旋，使得电子气泡完全居中，完成对中整平工作，按 退出。
1.坐标测量步骤：在主界面下按 进入坐标测量界面 选择1坐标定向，按 选择1测站坐标，按 进入仪器点坐标输入界面，输入点名，仪器高以及坐标（若不测高程，可忽略Z 值及仪器高） 按 OK 选择2后视，按 输入后视点点名，棱镜高及坐标，按 OK 照准后视点后按 测量 按 OK 瞄准待测目标后选择2测量，按 即可获得待测点坐标 按 记录，输入待测点点名后，按 OK 再按观测即可测量下一待测点，记录数据步骤同上。
2.坐标放样步骤在主界面下按 进入程序界面 选择2放样测量，按 选择1测站定向，按 选择1测站坐标，按 ，输入仪器点点名，仪器高以及坐标，按 OK 选择2后视，按 ，输入后视点点名，棱镜高以及坐标，按 OK 照准后视后，按 测量 按 OK 选择2放样测量，按 选择3坐标，按 输入所要放样点的点名，棱镜高以及坐标，按 OK 进入放样界面，将放样角差拨到0°0′0″后，就是放样所在方向，把棱镜放在仪器望远镜方向上任一点，对准棱镜按 观测，得到距离偏差值，↑：将棱镜远离测站，↓：将棱镜移向测站。
按 记录，可以记录放样点坐标。
按 可返回放样点坐标数据界面，可进行下一点坐标放样测量。
3.注意事项（1）Shift 的应用：在主界面，按Shift 可以在无棱镜，反射片和有棱镜模式之间切换。
在坐标输入界面，按Shift 可以切换大小写字母以及数字。
（2）对中整平的过程一定要先对中再整平。
立脚架的时候一定要立稳，不能在一个测站上对中之后移动脚架位置。
在调整架腿高度的时候，要注意手扶架腿的姿势，扶稳架腿以防不小心使架腿产生移动。
（3）在放样过程中，将放样角差拨到0°0′0″，切记勿再动水平制动或者水平微调螺旋，只能动垂直方向上的螺旋，以免出现放样误差。
苏光全站仪操作步骤

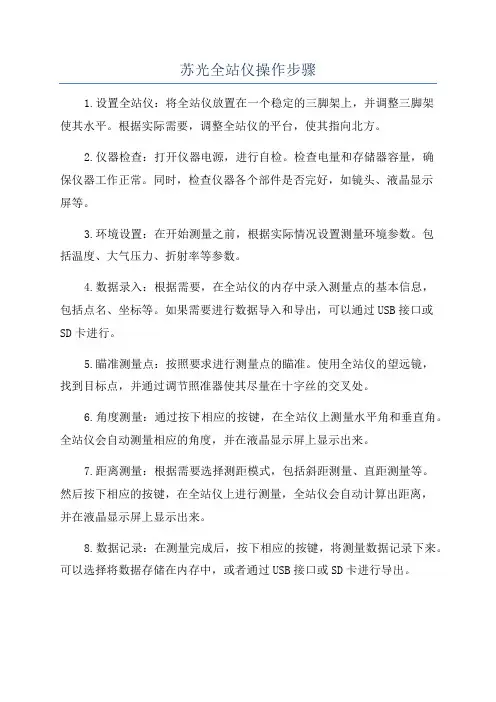

苏光全站仪操作步骤1.设置全站仪：将全站仪放置在一个稳定的三脚架上，并调整三脚架使其水平。
根据实际需要，调整全站仪的平台，使其指向北方。
2.仪器检查：打开仪器电源，进行自检。
检查电量和存储器容量，确保仪器工作正常。
同时，检查仪器各个部件是否完好，如镜头、液晶显示屏等。
3.环境设置：在开始测量之前，根据实际情况设置测量环境参数。
包括温度、大气压力、折射率等参数。
4.数据录入：根据需要，在全站仪的内存中录入测量点的基本信息，包括点名、坐标等。
如果需要进行数据导入和导出，可以通过USB接口或SD卡进行。
5.瞄准测量点：按照要求进行测量点的瞄准。
使用全站仪的望远镜，找到目标点，并通过调节照准器使其尽量在十字丝的交叉处。
6.角度测量：通过按下相应的按键，在全站仪上测量水平角和垂直角。
全站仪会自动测量相应的角度，并在液晶显示屏上显示出来。
7.距离测量：根据需要选择测距模式，包括斜距测量、直距测量等。
然后按下相应的按键，在全站仪上进行测量，全站仪会自动计算出距离，并在液晶显示屏上显示出来。
8.数据记录：在测量完成后，按下相应的按键，将测量数据记录下来。
可以选择将数据存储在内存中，或者通过USB接口或SD卡进行导出。
10.结束工作：完成测量任务后，关闭全站仪电源，收起三脚架，并将全站仪放回到安全的存放位置。
同时，将测量数据进行备份，以便后续使用。
以上是苏光全站仪的操作步骤，通过按照这些步骤进行操作，可以进行准确、高效的测量工作。
使用全站仪进行测量需要一定的专业知识和技巧，建议在操作之前充分了解全站仪的使用说明书，并接受相关培训。
苏一光全站仪操作详细步骤(全站仪部分讲义)
苏一光全站仪操作细部步骤一、距离测量步骤1：将全站仪架设于测站点已知点O上、对中、调平全站仪。
步骤2：将棱镜架设到待测点A，调平，反光棱镜朝向全站仪。
步骤3：打开仪器，出现画面步骤4：用全站仪对准反光棱镜十字丝中心，按DIST键。
二、坐标测量每个小组选取两个已知点0点和A点，一个待测点B点，并做好标记。
设0点的坐标为（0,0），A点的坐标（10,0），测量待测点B 的坐标。
步骤1：将全站仪架设于测站点O点上，对中整平。
将对中杆棱镜架设后视点A上，将反光棱镜朝向全站仪。
步骤2：打开全站仪电源，按CORD键进入坐标测量，出现如下画面再按F4切换键，步骤三：按F3键，切换到以下画面步骤四：按F1键，出现如下画面步骤六：点F3切换到字母键，点名设置为O。
输入O点坐标（0,0），步骤五：点F3切换到字母键，点名设置为O。
输入O点坐标（0,0），完成后按ENT键结束。
步骤六：按F2键进入如下界面步骤七：按F1输入后视点，出现如下画面，输入后视点坐标，按ENT 键结束。
步骤八：按ENT键保存步骤九：按ENT键保存后出现如下画面，对准反光棱镜，按ENT键，坐标系建立。
步骤10：将反光棱镜移至B点，对中调平，反光棱镜朝向全站仪。
将照准部对准反光棱镜中心，出现如下画面，B点坐标（3.87,0.192）三、坐标放样（应该说明任务才对）步骤1：按MENU菜单键，出现如下画面步骤2：按▼向下键，选中放样，然后按ENT键，出现如下画面步骤3：先设置测站点O（仪器架设点）的坐标。
将（0,0）一次输入，高程Z 略过。
N与E坐标输入之间切换按F4确认键，输入完毕后点ENT键结束后视点坐标输入。
步骤4：选择设置后视点，按ENT键进入。
如测站点坐标输入一样，一次输入后视点坐标，出现如下画面，完成输入后按ENT结束。
步骤5：将对中杆放置于后视点（0,10），气泡居中调平，全站仪照准部对准反光棱镜中心后按ENT键，此时，坐标系建立。
选中放样，按ENT键出现如下画面步骤6：依次输入放样点坐标（10,10），然后按ENT键结束放样点坐标输入，出现画面，选择测距后出现如下画面按F1距离键，出现如下画面步骤7：松开水平制动螺旋，，转动照准部，将dHR调为0.00.00，这时，待测点就在视准轴上。
苏一光全站仪使用方法
★★★内部资料苏一光全站仪使用方法第一节技术规格RTS635全站仪是中文、数字键盘全站仪，内置大容量内存和各种应用测量程序。
测角部分采用光栅增量式数字角度测量系统，测距部分采用相位式距离测量系统；使用微型计算机技术进行测量、计算、显示、存储等多项功能；可同时显示水平角、垂直角、斜距或平距、高差等测量结果，可以进行角度、坡度等多种模式的测量。
RTS635全站仪可广泛应用于国家和城市的三、四等三角控制测量，用于铁路、公路、桥梁、水利、矿山等方面的工程测量，也可用于建筑、大型设备的安装，应用于地籍测量、地形测量和多种工程测量。
一、性能特点⏹键盘操作快捷采用了软键和数字键盘相结合的方式，按键方便、快捷，易学易用。
⏹全面参数设置多达12项参数的设置功能，可满足于各种专业测量和工程测量。
⏹内存文件化管理采用了具体内存的程序模块，仅存放坐标数据可达8000点以上，可方便进行内存管理。
⏹多样化数据采集能自动记录坐标数据和测量数据，可直接与计算机传输数据实现数字化测量⏹坐标数据上传通过仪器自带的下载软件和数据线，可实现坐标数据在仪器和电脑间的双向传输⏹可选激光下对点可调激光亮度、可调光斑大小，使得测量更加方便⏹温度设定范围 -40℃～ +60℃步长 1℃⏹大气压改正 600hPa-1500hPa 步长 1hPa⏹测距最小读数精密测量模式1mm 跟踪测量模式10mm⏹棱镜常数改正 -99.9mm ～ +99.9mm⏹角度测量读数系统光电增量编码系统二、技术指标望远镜成像正像放大倍率 30×有效孔径望远：40 ｍｍ，测距：45 ｍｍ分辨率 4″陕西华茂监理公司第十八项目部苏一光全站仪培训资料马玉宝编写视场角 1°30′最短视距 1.7ｍ角度测量测角方式光电增量式光栅盘直径（水平、竖直） 79 ｍｍ最小显示读数 1″/5″可选探测方式水平角：双竖直角：单精度 RTS632２″级RTS635 ５″级距离测量测程单个棱镜 RTS632/635 1800m三棱镜 RTS632/635 2500m数字显示最大：+/-.999ｍ最小：1ｍｍ精度 RTS632/635 (3 ｍｍ＋2ppm·D)测量时间 RTS632/635 精测单次1.8 秒，跟踪0.7 秒气象改正输入参数自动改正大气折光和地球曲率改正输入参数自动改正,K=0.14/0.2可选反射棱镜常数改正输入参数自动改正水准器长水准器 30″／ 2 ｍｍ圆水准器 8′／ 2 ｍｍ竖盘补偿器系统液体电容式，可选工作范围±3′分辨率 1″光学对中器成像正像放大倍率 3 ×调焦范围 0.5 ｍ～∝视场角 5°显示屏类型 LCD，四行，图形式12数据传输接口 RS －232C 机载电池电源 可充电镍－氢电池 电压 直流7.2Ｖ连续工作时间 连续测距/ 角度测量 约4 小时角度测量 约12小时使用环境棗工作环境温度 － 20°～＋45℃ 尺寸及重量外形尺寸 160 × 155 × 360 ｍｍ 重量 5.5ｋｇ第二节 仪器外观各部件名称一、部件名称陕西华茂监理公司第十八项目部苏一光全站仪培训资料 马玉宝编写3二、屏幕显示 1. 屏幕显示符号说明 符号 名 称符号名 称VZ 天顶距 PT# 点号VH 高度角 ST/BS/SS 测站/ 后视/ 碎部点标识 V% 坡度 Ins.Hi(I.HT) 仪器高 HR/HL 水平角（顺时针增/ 逆时针增） Ref.Hr(R.HT) 棱镜高 SD/HD/VD 斜距/ 平距/ 高差 ID 编码登记号 N 北向坐标 PCODE 编码E 东向坐标 P1/P2/P3 第一/ 二/ 三页 Z 高程2. 测量模式显示示例显示屏采用点阵图形式液晶显示（LCD），可显示4 行汉字，每行8 个汉字。
全站仪使用步骤
苏一光全站仪使用操作步骤
一、距离测量
1、按【DISP】键一次进入斜距测量（按两次测水平距离）
2、望远镜照准棱镜中心
3、按【F1】键测距
二、放样
1、按【MENU】键进入主菜单，再按【F1】（放样）键进入放样流程
2、设置测站点：
1）按【F1】（测站点设置）键，显示点号选择界面
2）按【F3】（坐标）键进入坐标数据输入显示，再按【F1】键输入坐标值，再按【F4】确认
3、设置后视点：
1）按【F2】（后视点设置）键，显示点号选择界面
2）按【F3】（坐标）键进入后视点坐标输入显示，再按【F1】键输入坐标值，再按【F4】确认
3）照准后视点，按【F3】（是）键返回放样菜单
4、实施放样：
1）使仪器显示放样菜单界面，按【F3】（放样）键，显示点号选择界面，再按【F3】键输入放样点的坐标，再按【F4】确认
2）按【F1】（极差）键，转动仪器使水平角为零度零分零秒
3）照准棱镜中心，按【F1】（测距）键，当显示距离误差为零时，则放样点的测设完成。
南方全站仪使用操作步骤一、距离测量：
确认处于测角模式
二、放样：
1、设置测站点：
2、设置后视点
3、实施放样：。
苏州一光RTS238(538)全站仪操作规范
苏州一光RTS238(538)全站仪操作规范1. 引言该操作规范旨在为使用苏州一光RTS238(538)全站仪的人员提供清晰的指导，并确保操作的准确性和安全性。
2. 准备工作在使用苏州一光RTS238(538)全站仪之前，请确保完成以下准备工作：- 确认设备已经充电，并具备足够的电量供使用。
- 验证设备的固件版本，并及时进行更新。
- 准备好必要的测量工具和配件，如三脚架、反光板等。
3. 操作步骤3.1 打开设备按下苏州一光RTS238(538)全站仪的电源按钮，等待设备开机完成。
3.2 校准设备在使用全站仪之前，需要进行校准以确保测量结果的准确性。
按照设备说明书中的指引，进行校准操作。
3.3 设置测量参数根据实际需求，设置全站仪的测量参数，如水平角度、垂直角度、测距方式等。
确保参数设置正确并符合实际测量要求。
3.4 进行测量使用全站仪进行测量时，需保持设备的稳定，并准确对准目标。
确保目标在设备的测量范围内，并按照设备说明书中的操作方法进行测量。
3.5 存储和导出数据测量完成后，将测量数据存储在设备内部存储器或外部存储介质中。
如有需要，可导出数据到计算机或其他设备进行后续处理。
3.6 关闭设备使用完毕后，按下苏州一光RTS238(538)全站仪的电源按钮，将设备关机。
4. 安全注意事项在操作苏州一光RTS238(538)全站仪时，请务必注意以下事项：- 使用全站仪时，请保持设备远离高温、湿度和静电等有害环境。
- 操作时，请注意设备周围的安全，避免碰撞、摔落或触电等事故发生。
- 使用全站仪时，请遵循相关的安全操作规程，并使用个人防护装备（如手套、护目镜等）。
5. 故障排除在使用苏州一光RTS238(538)全站仪过程中遇到问题时，请参考设备说明书中的故障排除部分，或联系售后服务进行技术支持和解决故障。
6. 结论苏州一光RTS238(538)全站仪操作规范旨在为用户提供全站仪的正确操作指南，以确保测量的准确性和安全性。
