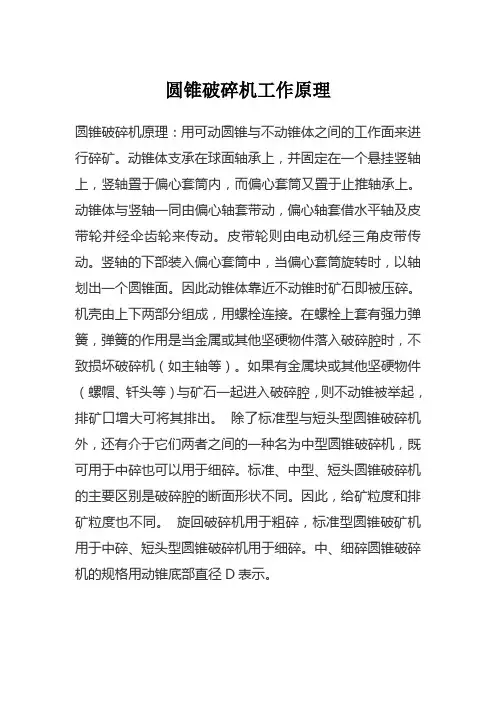

圆锥破碎机工作原理及操作方法
圆锥破碎机工作原理
圆锥破碎机工作原理
圆锥破碎机原理：用可动圆锥与不动锥体之间的工作面来进行碎矿。
动锥体支承在球面轴承上，并固定在一个悬挂竖轴上，竖轴置于偏心套筒内，而偏心套筒又置于止推轴承上。
动锥体与竖轴一同由偏心轴套带动，偏心轴套借水平轴及皮带轮并经伞齿轮来传动。
皮带轮则由电动机经三角皮带传动。
竖轴的下部装入偏心套筒中，当偏心套筒旋转时，以轴划出一个圆锥面。
因此动锥体靠近不动锥时矿石即被压碎。
机壳由上下两部分组成，用螺栓连接。
在螺栓上套有强力弹簧，弹簧的作用是当金属或其他坚硬物件落入破碎腔时，不致损坏破碎机（如主轴等）。
如果有金属块或其他坚硬物件（螺帽、钎头等）与矿石一起进入破碎腔，则不动锥被举起，排矿口增大可将其排出。
除了标准型与短头型圆锥破碎机外，还有介于它们两者之间的一种名为中型圆锥破碎机，既可用于中碎也可以用于细碎。
标准、中型、短头圆锥破碎机的主要区别是破碎腔的断面形状不同。
因此，给矿粒度和排矿粒度也不同。
旋回破碎机用于粗碎，标准型圆锥破矿机用于中碎、短头型圆锥破碎机用于细碎。
中、细碎圆锥破碎机的规格用动锥底部直径D表示。
破碎机培训资料
破碎机培训资料为了提高员工在破碎机操作和维护方面的能力和技能，本文将为您提供一份全面的破碎机培训资料。
该资料将涵盖破碎机的基本原理、操作规程、维护方法和常见故障处理等内容，旨在帮助员工全面了解破碎机的工作原理和操作技巧，从而提高工作效率和安全性。
1. 破碎机的基本原理1.1 初级破碎机工作原理1.2 颚式破碎机工作原理1.3 圆锥破碎机工作原理1.4 棒破碎机工作原理1.5 液压破碎机工作原理2. 破碎机的操作规程2.1 破碎机操作前的准备工作2.2 破碎机的启动和停机操作步骤2.3 破碎机的进料和排料操作要点2.4 破碎机的调整和维护操作方法2.5 破碎机的清洁和保养注意事项3. 破碎机的维护方法3.1 破碎机的日常维护工作3.2 破碎机的定期检查和保养事项3.3 破碎机的故障排除和维修方法3.4 破碎机的备件管理和更换要点3.5 破碎机的润滑和润滑系统维护4. 破碎机的常见故障处理4.1 破碎机无法启动或停机困难的处理方法 4.2 破碎机异响或振动过大的解决方案4.3 破碎机进料不畅或排料不顺的解决办法 4.4 破碎机过载或堵塞的应急处理措施4.5 破碎机电气故障和液压故障的排除方法5. 破碎机操作的安全注意事项5.1 破碎机的安全防护设施和个人防护装备5.2 破碎机事故案例分析和预防措施5.3 破碎机操作安全规范和操作要点5.4 破碎机操作中的紧急情况处理方法5.5 破碎机的安全培训和培训记录管理总结：以上是一份关于破碎机培训资料的全面介绍。
通过学习本资料，员工能够全面了解破碎机的工作原理和操作技巧，能够熟练操作破碎机，并能够进行常见故障的排除和维修。
同时，本资料还将帮助员工养成良好的安全意识和操作习惯，提高工作效率和安全性。
希望通过培训资料的学习，员工能够不断提升自己的专业技能，为企业的发展贡献力量。
圆锥式破碎机工作原理
圆锥式破碎机工作原理
圆锥式破碎机是一种常用的破碎设备，广泛应用于矿山、冶金、建材、化工等
行业。
它的工作原理主要包括破碎腔、破碎壁和动力系统三个部分。
下面我们就逐一来介绍一下圆锥式破碎机的工作原理。
首先，我们来看破碎腔。
圆锥式破碎机的破碎腔是由上部和下部两个圆锥形的
壁体组成的。
物料从上部进入破碎腔，经过圆锥壁的破碎作用后，最终从下部排出。
破碎腔的设计对于破碎机的破碎效果有着至关重要的影响，合理的破碎腔结构可以提高破碎机的破碎效率和产量。
其次，破碎壁也是圆锥式破碎机工作原理中的重要部分。
破碎壁是安装在破碎
腔内的破碎机零部件，其作用是对物料进行破碎和研磨。
破碎壁的设计和材质直接影响着破碎机的破碎效果和使用寿命。
一般来说，破碎壁的材质应具有较高的耐磨性和抗压性，以保证破碎机能够长时间稳定地工作。
最后，我们来说说圆锥式破碎机的动力系统。
圆锥式破碎机的动力系统通常由
电机、皮带传动装置和轴承组成。
电机通过皮带传动装置带动圆锥式破碎机的主轴旋转，从而带动破碎壁对物料进行破碎。
轴承的选择和润滑对于破碎机的正常运转也至关重要，合理的轴承设计和良好的润滑状态可以减少磨损，延长设备的使用寿命。
综上所述，圆锥式破碎机的工作原理主要包括破碎腔、破碎壁和动力系统三个
部分。
合理的破碎腔结构、优质的破碎壁材质以及稳定的动力系统是保证圆锥式破碎机正常工作的关键。
希望通过本文的介绍，读者对圆锥式破碎机的工作原理有所了解，为正确操作和维护圆锥式破碎机提供一定的参考。
圆锥破碎机原理
圆锥破碎机原理
圆锥破碎机是一种常见的破碎设备，它通过圆锥体的运动来将物料进行破碎和研磨。
其原理主要包括以下几个步骤：
1. 物料进料：将需要破碎的物料通过进料口加入圆锥破碎机中。
2. 圆锥体的旋转：圆锥破碎机内部有一个圆锥体，该圆锥体通过电动机驱动，使其高速旋转。
3. 物料破碎：在圆锥体旋转的过程中，物料被夹在圆锥体与壁板之间，由于离心力和惯性力的作用，物料在圆锥体壁板上不断破碎。
4. 物料排出：破碎后的物料通过排料口排出破碎机，完成整个破碎过程。
圆锥破碎机的原理是利用了圆锥体的运动和离心力的作用，通过物料在圆锥壁板间的碰撞、破碎和摩擦来实现破碎效果。
同时，由于圆锥体的旋转速度较高，能够对物料进行较好的破碎和研磨处理，以满足不同工程领域的需求。
需要注意的是，圆锥破碎机的使用与维护必须要严格按照操作规程进行，以确保安全性和设备的正常运行。
圆锥破碎机工作原理
圆锥破碎机工作原理
圆锥破碎机是一种重型破碎机，是用于破碎块状及多种块状物料的重型破碎机。
圆锥
破碎机的功能是通过利用两个内侧刀片之间的破碎力，将块状物料分解成较小的颗粒状态，以满足用户的特定需求。
圆锥破碎机的工作原理是，该设备由一个机框、一个圆锥破碎仓、一对斜对称的刀碟
和电机组成。
圆锥破碎仓装有两个破碎刀片，破碎刀片上分布有几个破碎凹槽。
圆锥破碎
仓前端装设有一个出料口，上端装设出料口、给料口和清料口。
电机串联扭矩输出轴，连接到圆锥破碎仓的主轴上，机框安装低速减速机，将电机的
转速变为仓内刀片的旋转转速，破碎机运转时，颗粒物料被给料口放入圆锥破碎仓，料颗
粒旋转破碎仓空间，受到斜向刀片的切割作用，易碎物料受到破碎刀片上的凹槽周围的压缩、剪切和撞击作用，被切断而成较小颗粒。
而坚硬物料则被破碎成更小的颗粒。
完成颗
粒破碎过程后，破碎好的物料通过出料口掾出，输出料物由破碎室至出料嘴，粉尘和清料
口排出。
有良好的破碎能力：调整斜度两边破碎刀片,可根据材料种类和破碎要求而改变,最大
限度地提高破碎效率;
结构紧凑：机架及刀片采用整体结构，结构紧凑，制造、安装、更换方便；
简单操作：启动时，电机带动刀片进行旋转，破碎室内的物料会被夹紧，刀片的挤压
力会把物料破碎，启动停止操作简单方便；
耐用结实：采用耐高温的耐磨料，具有结实的破碎能力及耐磨性；
较少的投资：只需要投资一次性购买，就可以适用在各类物料上。
多缸液压圆锥破碎机工作原理
多缸液压圆锥破碎机工作原理
多缸液压圆锥破碎机主要由液压系统、底架、卷扬设备、碎石腔、导向板、调整套等组成。
其工作原理如下：
1. 液压系统：多缸液压圆锥破碎机利用液压系统来提供动力，通过控制液压油的进出来实现圆锥破碎机的工作。
液压系统由油箱、泵站、液压缸等部件组成。
2. 底架：底架是整个圆锥破碎机的支撑结构，固定在地面上。
它为圆锥破碎机提供了稳定的工作平台。
3. 卷扬设备：卷扬设备用于调整碎石腔的尺寸，以适应不同尺寸的被破碎物料。
它通过卷扬机构将调整套调整到适当的位置。
4. 碎石腔：碎石腔是圆锥破碎机的核心部件，被破碎的物料通过进料口进入碎石腔，在碎石腔内受到圆锥状的破碎壁和固定在碎石腔上的导向板的作用下进行破碎。
5. 导向板：导向板固定在碎石腔上，起到引导破碎物料流动的作用。
它通过调整导向板的位置来控制物料在碎石腔内的流动方向和速度，从而实现合理的破碎效果。
6. 调整套：调整套通过卷扬设备调整到适当的位置，用于控制碎石腔的尺寸和粒度。
调整套的调整范围决定了破碎出的物料的粒度范围。
总体而言，多缸液压圆锥破碎机利用液压系统提供动力，通过
碎石腔内的圆锥状破碎壁和导向板的作用，对进料的物料进行破碎，最终得到所需的碎石物料。
通过调整卷扬设备和调整套，可以实现对碎石腔尺寸和粒度的控制，以满足不同需求。
圆锥破碎机构造与原理
圆锥破碎机构造与原理
一、构造
1.机架：机架为整体钢板焊接结构，承受整个破碎机的机体重量和力。
机架上安装有驱动轴和破碎轴等关键部件。
2.传动轴：传动轴是连接电机和破碎轴的重要组成部分，通过电机驱
动来实现破碎机的工作。
3.强制润滑系统：由液压泵、油箱、油管、过滤器等组成，为破碎机
提供润滑油，确保设备良好的工作状态。
4.碎石腔：碎石腔是放置物料的空间，通常由破碎壁、破碎辊等部分
构成。
物料进入碎石腔后，受到破碎辊的挤压和摩擦作用，最终被破碎成
所需的碎石颗粒。
5.调节装置：调节装置用于调整碎石腔的出料口的大小，从而控制最
终碎石颗粒的大小。
调节装置通常由液压油缸和调节螺杆组成。
二、原理
具体来说，当破碎机开始工作时，电机通过传动轴驱动破碎轴旋转，
进而驱动破碎壁和破碎锥上的破碎辊旋转。
物料从进料口进入破碎壁和破
碎锥之间的破碎腔，然后被破碎辊强力挤压和摩擦。
整个过程中，物料受
到连续的压力作用，逐渐被破碎成较小的碎石颗粒。
在破碎过程中，物料经过多次摩擦和挤压，最终达到所需的碎石粒度。
同时，破碎壁和破碎锥上的破碎辊以偏心轴为中心旋转，完成对物料的破
碎和排放。
调节装置可以通过调节螺杆的升降来改变碎石腔的出料口的大小，从而控制最终的碎石颗粒的大小。
调节装置的调整可以根据生产需要进行随时调整。
总结起来，圆锥破碎机的工作原理是通过破碎辊的摩擦和挤压力对物料进行细碎破碎，并通过调节装置来控制碎石颗粒的大小。
这种破碎机具有结构简单、操作方便、破碎效率高等优点，广泛应用于矿山、冶金、建材等行业。
圆锥破碎机工作原理
圆锥破碎机工作原理
圆锥破碎机是一种常见的粉碎设备，它可以用来粉碎各种固体物料，例如矿石、煤炭、砂石、灰砂、陶瓷等。
它的工作原理是：物料从机器的进料口进入，由收料筒给料，料从料仓中进入收料筒，然后被大功率电机驱动的链条传送到破碎机的上部，经过活动破碎锥的破碎，物料经过破碎箱的回转，经过筛分筛筛出，不同粒度的物料从不同的出料口出去，经过终端出料，完成粉碎作业。
圆锥破碎机工作原理是：圆锥破碎机的工作原理是将物料通过收料筒进入机器，在活动破碎锥的作用下，物料经过破碎箱的回转，经过筛分筛筛出，不同粒度的物料从不同的出料口出去，经过终端出料，完成粉碎作业。
圆锥破碎机的优点是它的结构紧凑，可以灵活拆装，占用的空间小，操作方便，是一种高效率、低能耗、低噪声的粉碎设备，而且可以根据物料的性质和粒度要求调整破碎锥的角度，以满足不同种类物料的破碎要求。
圆锥破碎机的缺点也很明显，首先，它的破碎效果受物料性质的影响很大，如果物料性质偏硬，则破碎效果不好；其次，由于它的工作原理是采用动力把物料抛至破碎锥上，物料的摩擦力会产生比较大的噪声，所以需要采取措施来减少噪声。
圆锥破碎机的工作原理是：将物料通过收料筒进入机器，在活动破碎锥的作用下，物料经过破碎箱的回转，经过筛分筛筛出，不同粒度的物料从不同的出料口出去，经过终端出料，完成粉碎作业，它具有结构紧凑、空间占用小、操作方便、高效率、低能耗和低噪声等优点，但是它也存在一些缺点，需要采取措施来减少噪声。
