大型中央空调冷却水系统详解【最新版】
中央空调水循环系统简介
中央空调系统简介随着我国国民经济的快速增长，中央空调被广泛使用，尤其是城市的宾馆、饭店、大型商场、娱乐场所、大型写字楼、办公楼、现代化生产车间都相继安装了中央空调设备，它不仅给人们带来舒适的环境，同时也被用来调节工业生产所需环境的温度和湿度。
中央空调循环水系统包括冷却水系统、冷冻水系统和采暖水系统。
冷却水系统是由热交换器、冷却水泵、管道、冷却塔、贮水池组成。
冷却水在冷冻机里冷却受热受压的制冷剂，温度上升至37℃左右，经水泵送至冷却塔，冷却后返回至冷冻机中循环使用。
冷冻水系统是由热交换器、冷冻水泵、管道、风机盘管、膨胀水箱组成。
冷冻水在冷冻机中被制冷剂冷却至7℃左右后送往风机盘管，与空气进行热交换升温至12℃左右后，再返回到冷冻机中被冷却。
热媒水在热水锅炉中被加热至60℃左右后送往风机盘管，与空气进行热交换降至55℃左右后，再返回到锅炉中加热。
热水和冷冻水共用一套管道系统。
1．中央空调系统特点中央空调一般承担着夏季供冷、冬季供热的任务，春季和秋季停机检修或保养，即使在正常运行期间也根据气温的变化和工作环境的需要停机。
大多数企事业单位由于编制上的限制不设专门水处理技术管理人员，实行粗放式管理，因此，水处理技术和方案对这一情况应有较强的适应性，既要有良好的处理效果，又要管理简单方便，水处理成本低廉。
2．冷冻水系统特点冷冻水系统是以水做冷媒介质和空气进行能量交换的密闭式体系，虽然与外界接触较少，但在整个体系的最高处设有膨胀水箱，这样冷冻水介质还是和空气有所接触，使溶解氧和一些营养物进入冷冻水系统，导致粘泥沉积，不仅影响传热，还可能形成氧浓差引起设备的腐蚀，经常出现黄褐色水质或黑灰色水质。
因此，对于冷冻水系统水处理的重点是控制设备的腐蚀及粘泥的产生。
3．冷却水系统特点冷却水在循环使用过程中不断蒸发浓缩，含盐量不断上升，为了不使含盐量无限制的升高，必须排放掉一部分冷却水，同时补入新鲜水，前者称之为排污，后者称之为补水。
全面介绍大型中央空调冷冻水系统
今天我们一起来学习下大型中央空调系统中的冷冻水系统。
在空调系统中它包括冷却水系统、冷冻（媒）水系统和冷凝水排水系统。
我们的水系统的作用是为我们的空调机组提供冷热量。
空调冷冻水：通过冷冻水泵，把蒸发器制备的冷量输送至空调末端装置的工作介质，也叫冷媒水。
我们可以把空调的冷冻水系统看成人体的一个血液循环。
水泵就相当于是我们的心脏，它为我们的系统提供动力供水系统可以看作是我们的动脉，为我们的空调机组来提供冷量，各个空调的末端可以看成我们人体的各个器官，冷冻水的回水可以把它看成人体的静脉。
空调冷冻水系统的组成在空调的冷冻水系统中，它的主要构成是水管系统以及水泵还包括各种的附件，比如压力表、温度计、阀门、过滤器、排气阀、膨胀水箱以及它的补水系统等。
空调冷冻水的方案设计包括哪些内容呢？首先空调冷冻水系统在设计的时候，先要确定它的形式选择和分区，考虑调节与控制的措施以及它的辅助设备配件的配置和选择，还包括管网的布置和走向，还包括管道的防腐保温保护等。
我们在确定水系统的方案的时候要考虑哪些因素呢？首先我们需要考虑建筑的基础资料、空调机房的位置、设备层的布置，还要考虑空调系统的选择和分区，以及管路的布局管孔的预留，生活和消防水系统、空调风道系统、电气和室内装修等这些影响来确定空调水系统的方案。
空调水系统的类型冷冻水系统在设置的时候，一般按照它的管路的布置形式可以分为同程和异程式。
在同程式中，增加了一个主要的总回水管，所以在同程式中，各个用户的环路相等，阻力易于平衡，建议采用。
在异程式中，我们的每一个用户走的路程是不一样的，所以我们一般在小型的系统中可以选择这种异程式。
同程式系统增加了总回水管，所以它的造价会相应地提高一些。
在空调冷冻水系统中呢，根据管路冬夏是否共用，可以分为两管制、三管制和四管制。
我们按照它采用的水泵的这个形式分为一次泵和二次泵。
1、系统较小或各环路负荷特性或压力损失相差不大时，宜采用一次泵系统；2、系统较大、阻力较高、各环路负荷特性或压力损失相差悬殊时，应采用双级泵系统。
中央空调空调冷冻水系统分析
面临的社会需求与技术进步
空调节电势在必行 冷机的流量可以变化 变频技术可靠价廉 计算机控制技术深入发展 应正视变化，推进技术进步，适应社会需求
冷冻水系统的基本矛盾
冷机 要求流量 克服阻力
末端 要求流量 克服阻力
冷机流量=末端流量 冷机侧连接处压差=末端连接处压差 冷机产生出的冷量=末端消耗的冷量
末端综合特性
恒流量，不调节的末端：
只变风速的风机盘管 水量不调的新风机组/空调机组
末端变水量调节
风机盘管的电磁阀通断式调节 空调机的调节阀连续调节
末端综合特性：只变风速的风机盘管
风盘变风速等价于变传热系数
水量不变时，负荷小，风速低，温差变小 集中改变压差，减少流量，维持5C温差，流量和冷 量成正比（室温不变） 6C 5C 100% 4C 冷 量 3C
研究冷冻水系统的途径
冷机侧特性
流量~~压差~~冷量~~温差（给出曲线，范围）
末端侧综合特性
流量~~压差~~冷量~~温差 ~~ ~~ ~~
二者的交点既为实际应处的工作点
单台冷机可能的工作范围
冷 量 ∆t=6C ∆t=5C
工作 30% ∆t=1.7C
冷
50% 30% 6C
50%
两台冷机可能的工作范围
冷 量 ∆t=6C ∆t=5C
50% 两台 30% 台 15% 25% 50% ∆t=1.7C
三台冷机可能的工作范围
冷 量 机 机冷 三 台 33% 22% 11% 台 台 16.5% 33% 66% 50% 30%
末端侧综合特性
不同的末端调节方式具有不同的特性
恒流量，不调节 连续调节 通断调节 实际是几种不同方式的组合
二级泵方式设旁通管，不设旁通阀 一级泵方式设旁通阀，但大多数时间关闭
家用中央空调之水系统详解
家用中央空调之水系统详解家用中央空调水系统简称水机，与家用中央空调氟系统的区别主要是制冷剂的不同。
我们的消费者在购买水机时，应该如何选择呢？它的工作原理与安装步骤是怎样的呢？面对众多水机品牌时，我们又该如何抉择呢？今天，就跟着小编一起弄清楚它们的来龙去脉吧！水机系统，工作原理初知晓家用中央空调水系统主要是水冷式，即冷却水系统和冷冻水/热水系统，一般采用单管制，夏天循环冷冻水，冬天循环热水，循环水系统是中央空调系统中重要的一部分。
水系统的运行过程，半集中式风机盘管系统将室内负荷全部由冷热水机组来承担。
而各房间风机盘管通过管道与冷热水机组相连，靠所提供的冷热水来供冷和供热。
水系统布置灵活，独立调节性好，舒适度非常高，能满足复杂房型分散使用、各个房间独立运行的需要。
另外，目前新型的水系统空调也是地板采暖系统应用的最佳的解决方案之一，通过与地板采暖的有效结合，采用中低水温大面积低温辐射采暖的方式，比传统的风机盘管采暖系统更加舒适节能。
与众不同的水机，不得不说的优势现在的水系统室外机组也采用变频式压缩机根据室内冷热负荷的变化，自动调节压缩机的工作状态，以满足室内冷热负荷的要求，控温精准又省电。
和氟机对比，水机主要有两大优势，一是舒适度大大强于氟机；二是与壁挂炉配合，家庭采暖会更节能更舒适。
夏天制冷时氟机出风口温度比水机出风口温度低的多，我们在生活中的体会可以验证这个问题，就是氟机家居环境下，温度降的要快，降下来后比较冷，体质差点的要加件衣服或者容易感冒。
而我们在初中物理中就学到，空气遇到冷的东西，就会结露，也就是结冷凝水，那温度越低，结的冷凝水就越多，空气中的水分就会严重流失，造成空气越来越干燥。
相对而言，水机家居环境要比氟机家居环境保湿的多，对防止身体水分流失、保湿皮肤、减少空调环境下的风寒感冒则显得非常重要。
因为水系统有增焓技术，制热环境-15℃都可以运行，可支持中央空调壁挂炉冬季联动系统，壁挂炉制热，由空调室内机将热量送至各房间，无需铺设地暖管道、无需加配暖气片。
中央空调循环水系统

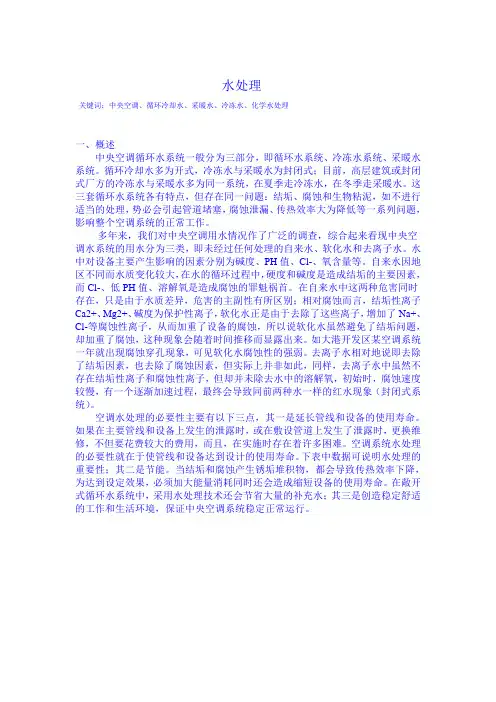

水处理关键词：中央空调、循环冷却水、采暖水、冷冻水、化学水处理一、概述中央空调循环水系统一般分为三部分，即循环水系统、冷冻水系统、采暖水系统。
循环冷却水多为开式，冷冻水与采暖水为封闭式；目前，高层建筑或封闭式厂方的冷冻水与采暖水多为同一系统，在夏季走冷冻水，在冬季走采暖水。
这三套循环水系统各有特点，但存在同一问题：结垢、腐蚀和生物粘泥，如不进行适当的处理，势必会引起管道堵塞，腐蚀泄漏、传热效率大为降低等一系列问题，影响整个空调系统的正常工作。
多年来，我们对中央空调用水情况作了广泛的调查，综合起来看现中央空调水系统的用水分为三类，即未经过任何处理的自来水、软化水和去离子水。
水中对设备主要产生影响的因素分别为碱度、PH值、Cl-、氧含量等。
自来水因地区不同而水质变化较大，在水的循环过程中，硬度和碱度是造成结垢的主要因素，而Cl-、低PH值、溶解氧是造成腐蚀的罪魁祸首。
在自来水中这两种危害同时存在，只是由于水质差异，危害的主副性有所区别；相对腐蚀而言，结垢性离子Ca2+、Mg2+、碱度为保护性离子，软化水正是由于去除了这些离子，增加了Na+、Cl-等腐蚀性离子，从而加重了设备的腐蚀，所以说软化水虽然避免了结垢问题，却加重了腐蚀，这种现象会随着时间推移而显露出来。
如大港开发区某空调系统一年就出现腐蚀穿孔现象，可见软化水腐蚀性的强弱。
去离子水相对地说即去除了结垢因素，也去除了腐蚀因素，但实际上并非如此，同样，去离子水中虽然不存在结垢性离子和腐蚀性离子，但却并未除去水中的溶解氧，初始时，腐蚀速度较慢，有一个逐渐加速过程，最终会导致同前两种水一样的红水现象（封闭式系统）。
空调水处理的必要性主要有以下三点，其一是延长管线和设备的使用寿命。
如果在主要管线和设备上发生的泄露时，或在敷设管道上发生了泄露时，更换维修，不但要花费较大的费用，而且，在实施时存在着许多困难。
空调系统水处理的必要性就在于使管线和设备达到设计的使用寿命。
中央空调水循环系统简介
中央空调系统简介随着我国国民经济的快速增长，中央空调被广泛使用，尤其是城市的宾馆、饭店、大型商场、娱乐场所、大型写字楼、办公楼、现代化生产车间都相继安装了中央空调设备，它不仅给人们带来舒适的环境，同时也被用来调节工业生产所需环境的温度和湿度。
中央空调循环水系统包括冷却水系统、冷冻水系统和采暖水系统。
冷却水系统是由热交换器、冷却水泵、管道、冷却塔、贮水池组成。
冷却水在冷冻机里冷却受热受压的制冷剂，温度上升至37℃左右，经水泵送至冷却塔，冷却后返回至冷冻机中循环使用。
冷冻水系统是由热交换器、冷冻水泵、管道、风机盘管、膨胀水箱组成。
冷冻水在冷冻机中被制冷剂冷却至7℃左右后送往风机盘管，与空气进行热交换升温至12℃左右后，再返回到冷冻机中被冷却。
热媒水在热水锅炉中被加热至60℃左右后送往风机盘管，与空气进行热交换降至55℃左右后，再返回到锅炉中加热。
热水和冷冻水共用一套管道系统。
1．中央空调系统特点中央空调一般承担着夏季供冷、冬季供热的任务，春季和秋季停机检修或保养，即使在正常运行期间也根据气温的变化和工作环境的需要停机。
大多数企事业单位由于编制上的限制不设专门水处理技术管理人员，实行粗放式管理，因此，水处理技术和方案对这一情况应有较强的适应性，既要有良好的处理效果，又要管理简单方便，水处理成本低廉。
2．冷冻水系统特点冷冻水系统是以水做冷媒介质和空气进行能量交换的密闭式体系，虽然与外界接触较少，但在整个体系的最高处设有膨胀水箱，这样冷冻水介质还是和空气有所接触，使溶解氧和一些营养物进入冷冻水系统，导致粘泥沉积，不仅影响传热，还可能形成氧浓差引起设备的腐蚀，经常出现黄褐色水质或黑灰色水质。
因此，对于冷冻水系统水处理的重点是控制设备的腐蚀及粘泥的产生。
3．冷却水系统特点冷却水在循环使用过程中不断蒸发浓缩，含盐量不断上升，为了不使含盐量无限制的升高，必须排放掉一部分冷却水，同时补入新鲜水，前者称之为排污，后者称之为补水。
中央空调冷却水循环系统简介
中央空调冷却水循环系统简介冷却水循环系统是中央空调系统的一种，它是指冷却水换热并经降温，再循环使用的给水系统，主要由冷却设备、水泵和管道组成，包括敞开式和密闭式两种类型。
冷却水循环系统-原理以水作为冷却介质，并循环使用的一种冷却水系统。
主要由冷却设备、水泵和管道组成。
冷水流过需要降温的生产设备（常称换热设备，如换热器、冷凝器、反应器）后，温度上升，如果即行排放，冷水只用一次（称直流冷却水系统），使升温冷水流过冷却设备则水温回降，可用泵送回生产设备再次使用，冷水的用量大大降低，常可节约95%以上。
冷却水占工业用水量的70%左右，因此，冷却水循环系统起了节约大量工业用水的作用。
冷却水循环系统-分类冷却设备有敞开式和封闭式之分，因而冷却水循环系统也分为敞开式和封闭式两类。
敞开式系统的设计和运行较为复杂。
1、敞开式冷却设备有冷却池和冷却塔两类，都主要依靠水的蒸发降低水温。
再者，冷却塔常用风机促进蒸发，冷却水常被吹失。
故敞开式冷却水循环系统必须补给新鲜水。
由于蒸发，循环水浓缩，浓缩过程将促进盐分结垢。
补充水有稀释作用，其流量常根据循环水浓度限值确定。
通常补充水量超过蒸发与风吹的损失水量，因此必须排放一些循环水（称排污水）以维持水量的平衡。
冷却水循环系统在敞开式系统中，因水流与大气接触，灰尘、微生物等进入循环水；此外，二氧化碳的逸散和换热设备中物料的泄漏，也改变循环水的水质。
为此，循环冷却水常需处理，包括沉积物控制、腐蚀控制和微生物控制。
处理方法的确定常与补给水的水量和水质相关，与生产设备的性能也有关。
当采用多种药剂时，要避免药剂间可能存在的化学反应。
2、封闭式封闭式冷却水循环系统采用封闭式冷却设备，循环水在管中流动，管外通常用风散热。
除换热设备的物料泄漏外，没有其他因素改变循环水的水质。
为了防止在换热设备中造成盐垢，有时冷却水需要软化。
为了防止换热设备被腐蚀，常加缓蚀剂；采用高浓度、剧毒性缓蚀剂时要注意安全，检修时排放的冷却水应妥善处置。
中央空调水系统知识讲解
中央空调水系统知识讲解中央空调水系统是商业及工业建筑中常见的空调系统之一，能够为大型建筑提供全面的温度调节和舒适度。
然而，对于中央空调水系统来说，它是一项复杂的机械工程，需要许多关键部分和组成部件的组合，才能使系统正常运转。
在这篇文章中，我们将为您讲解关于中央空调水系统的知识。
一、中央空调水系统的基本原理中央空调水系统是一种循环式系统，使用水或其他液体来传递热能，从而控制空气温度和湿度。
该系统分为两个主要部分：冷水机组和冷暖水管网。
冷水机组可以通过回路将冷却剂(一般为水，或其他液体)传输到机房中的空气处理单元中; 冷暖水管网则负责将经过冷却的空气通过其管道分配到各个房间中。
二、中央空调水系统的组成部分1. 冷水机组冷水机组包括压缩机、冷凝器、蒸发器、膨胀阀和一些温度、压力和液位控制器。
回路中，冷却剂在压缩机内被压缩，压缩后的高压热气流通过冷凝器，发生冷凝并释放热量。
然后进入蒸发器中降温，最终经过膨胀阀后，流回到压缩机中完成回路。
2. 冷暖水管道冷水机组通过冷却剂冷却后，将冷水通过冷暖水管道分配到各个房间的空气处理单元中传送给空气。
随着空气的冷却，热空气被从房间中抽出并进入冷暖水管路。
同时，由这些空气加热并传递给冷却剂，形成了循环。
3. 空气处理单元空气处理单元会将冷却的空气通过风扇吹入房间中，从而改变室内温度和湿度。
空气处理单元同时负责处理空气中的污染物，例如尘埃、细菌、粉尘等，以维持室内空气的质量。
三、中央空调水系统的优缺点中央空调水系统的优点在于它具有高效、长寿命、低维护成本和对建筑物的能耗较低的优点。
而其缺点包括需要较高的起始投资、较长的安装时间和使用过程中的水处理及维护保养难度高等。
四、中央空调水系统应用范围无论是在办公楼、医院、大型厂房、机房、酒店还是购物商场等都可以看到中央空调水系统的应用，尤其是在大型的商业和工业建筑中，该系统最为常见。
总之，中央空调水系统是构建于机械、管道、控制和安装等多个方面之上的，是一项机械设计的工程，它可以提供全面的、高效的、可控制的舒适度环境。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大型中央空调冷却水系统详解空调的最终目的：从房间内取热，向环境放热。
最终的散热方式有哪些呢？一种我们可以采用风冷式，就是说用风机把这个能量直接吹散；还有一种就是利用冷却水系统把从其产生的热量带到冷却塔再散发给环境。
由于水的比热要比空气大的，所以在中央空调内水冷式用的是比较多的。
先介绍一下冷却水系统组成。
冷却水系统由冷凝器、冷却水泵、冷却塔、除污器、补水系统、压力表、温度计、阀门等附件组成。
冷却水系统的形式有哪些呢？首先我们可以设置直流式的供水系统，直流式供水系统的冷却水系统一般采用的是天然冷源，比如我们江河湖海的水，都可以作为我们的天然冷源。
天然能源的使用，一般会受到我们地理位置、环境能源特点的限制，所以常用的呢还是我们的循环式的供水系统。
在循环式的供水系统中，我们用的水源是我们的城市供水，也就是我们的自来水。
在冷却水系统中，一个主要设备就是冷却塔。
冷却塔的工作原理和它的作用。
在冷却塔中，高温冷却水由进水管进入，由喷嘴淋下，降温后落入地池（中间黑色部分）；干燥空气由进风窗进入由下向上和水接触，由顶部风机排出，变为潮湿空气，并带走冷却水中热量。
冷却塔的类型一般有两种。
第一种就是自然通风的冷却塔，那么自然通风的冷却塔是什么样子呢？我们看一下，这是一个喷泉，如果我们把这个喷泉和我们的空调系统连接，那么喷泉在喷水的过程中，就可以实现自然通风的降温。
但是，这种自然通风的降温的效果却并不是最好的，所以我们常用的冷却塔形式是机械通风的冷却塔，且通风的冷却塔它又分为逆流和横流。
逆流式的这个系统，一般它的汽水流动是逆向的交换，水从上部流下，空气从下部向上运动，然后从顶部的风机排出。
由于汽水是逆向流动，那么他们的热式交换效果是比较好的。
还有一种就是横流式。
横流式冷却塔的水和空气流动方向是呈90度的接触的。
那么横流式冷却塔和逆流式冷却塔相比较它的噪声低，它的运行维护要方便，所以我们在使用的时候根据你的具体安装位置、安装要求来进行选用。
冷却塔的选择。
冷却塔的循环水量由制冷机的制冷能力、冷却水进出口温度及制冷机的性能系数来定。
冷却塔的设置。
1、一般设置在屋顶（裙楼）上，占地面积约为总建筑面积的0.5~1.0%。
2、基础载荷是：横式冷却塔为1t/平方米；立式冷却塔为2~3t/平方米。
3、注意飞溅水滴。
4、噪声干扰问题：
对本栋建筑，建筑隔声，冷却塔风机变频运行、选高效风机等。
对环境，选择合适的位置，特殊要求时选静音型设备。
5、通风效果与美观。
必须保证冷却塔的通风；与美观冲突时可采取装饰措施，遮挡视线。
6、冬季防冻问题。
冷却塔一般是在夏季使用的，所以在冬天的时候，我们需要考虑防冻的问题。
比如在冬天不运行的时候，我们需要把水放掉等等这样的措施。
冷却水系统的设置要求。
1、因为冷却水系统是开式系统，所以需要有有过滤、缓蚀、阻垢、杀菌、灭藻等水处理功能；
2、冷却塔应设置在空气流通条件好的场所；
3、冷却塔补水总管上设置水流量计量装置。
冷却水系统的设计。
1、冷却水泵和冷却塔的配置。
通常一台机组配一台冷却水泵，且应设备用泵，备用泵应预先连接在冷却水管道系统中，可切换使用。
冷水机组的冷凝器宜设在冷却水泵的压出段，以利于安全运行和维护保养，冷却水泵吸入段应设过滤器。
多台机组并联时，为便于调节控制，一般一台机组配一台冷却塔，机组并联则冷却塔并联；水泵可互为备用。
冷却水系统管径的确定。
1、一台机组配置一台冷却塔和一台水泵时，冷却水系统管径可按冷却塔和冷凝器接管管径确定。
2、多台冷却塔并联运行时，应设进、出水干管，进水干管流
量为各冷却塔流量之和，管径按流速0.8m/s计算。
3、多台冷却塔并联运行时，应设进、出水干管。
冷却水泵的选择
总结一下，空调冷却水系统是开式系统，需考虑水处理；空调冷却水系统任务是散热，应做好整体设计，确保散热效果。
