退火炉常见故障及故障排查方法
退火炉操作规程
退火炉操作规程一、引言退火炉是一种常用的热处理设备，用于改善金属材料的力学性能和组织结构。
为了保证退火炉的安全运行和优化退火效果，制定本操作规程。
二、设备准备1. 确保退火炉设备处于正常工作状态，检查炉门、炉体、加热元件等部位是否完好。
2. 根据退火材料的要求，选择合适的退火温度和保温时间。
3. 准备好所需的退火材料，并按照要求进行预处理。
三、操作步骤1. 打开退火炉炉门，将待退火材料放入炉腔中，注意材料的摆放均匀且不要超过炉腔容量。
2. 关闭炉门，确保炉门密封良好。
3. 打开退火炉的电源开关，启动炉内加热元件，开始加热。
4. 根据退火温度的要求，逐渐增加加热功率，使炉内温度升至目标温度。
5. 当炉内温度达到目标温度后，根据所需保温时间，保持温度稳定并进行保温。
6. 保温时间结束后，逐渐降低加热功率，使温度缓慢下降。
7. 当温度降至安全范围后，关闭电源开关，住手加热。
8. 打开炉门，将退火材料取出，放置在合适的位置进行冷却。
四、安全注意事项1. 操作人员必须穿戴好防护设备，包括耐高温手套、防护眼镜等。
2. 在操作过程中，严禁将手部或者其他物体直接接触加热元件或者炉腔内的高温表面。
3. 在加热过程中，应严格控制加热功率，避免温度过高或者过低。
4. 在退火过程中，严禁将易燃、易爆物品放置在退火炉附近，以防发生火灾或者爆炸事故。
5. 操作完成后，应及时清理退火炉，清除炉腔内的杂物和灰尘。
五、常见问题及解决方法1. 退火材料变形或者变色：可能是温度过高或者保温时间过长，应适当调整温度和保温时间。
2. 退火效果不理想：可能是温度控制不许确或者保温时间不足，应加强温度控制和保温管理。
3. 退火炉无法正常启动：可能是电源故障或者设备损坏，应及时检修或者更换设备。
六、总结本操作规程详细介绍了退火炉的操作步骤和安全注意事项，能够匡助操作人员正确、安全地使用退火炉进行退火处理。
在实际操作中，应严格按照规程要求进行操作，确保退火效果和操作安全。

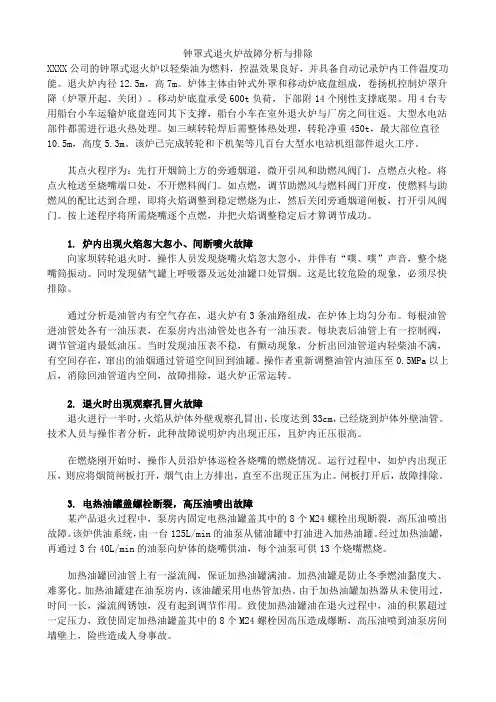

钟罩式退火炉故障分析与排除
钟罩式退火炉故障分析与排除XXXX公司的钟罩式退火炉以轻柴油为燃料，控温效果良好，并具备自动记录炉内工件温度功能。
退火炉内径12.5m,高7m炉体主体由钟式外罩和移动炉底盘组成，卷扬机控制炉罩升降（炉罩开起、关闭）。
移动炉底盘承受600t 负荷，下部附 1 4个刚性支撑底架。
用4台专用船台小车运输炉底盘连同其下支撑，船台小车在室外退火炉与厂房之间往返。
大型水电站部件都需进行退火热处理。
如三峡转轮焊后需整体热处理，转轮净重450t ，最大部位直径10.5m,高度5.3m。
该炉已完成转轮和下机架等几百台大型水电站机组部件退火工序。
其点火程序为：先打开烟筒上方的旁通烟道，微开引风和助燃风阀门，点燃点火枪。
将点火枪送至烧嘴端口处，不开燃料阀门。
如点燃，调节助燃风与燃料阀门开度，使燃料与助燃风的配比达到合理，即将火焰调整到稳定燃烧为止，然后关闭旁通烟道闸板，打开引风阀门。
按上述程序将所需烧嘴逐个点燃，并把火焰调整稳定后才算调节成功。
1.炉内出现火焰忽大忽小、间断喷火故障向家坝转轮退火时，操作人员发现烧嘴火焰忽大忽小，并伴有“噗、噗”声音，整个烧嘴筒振动。
同时发现储气罐上呼吸器及远处油罐口处冒烟。
这是比较危险的现象，必须尽快排除。
通过分析是油管内有空气存在，退火炉有3条油路组成，在炉体上均匀分布。
每根油管进油管处各有一油压表，在泵房内出油管处也各有一油压表。
每块表后油管上有一控制阀，调节管道内最低油压。
当时发现油压表不稳，有颤动现象，分析出回油管道内轻柴油不满，有空间存在，窜出的油烟通过管道空间回到油罐。
操作者重新调整油管内油压至0.5MPa以上后，消除回油管道内空间，故障排除，退火炉正常运转。
2.退火时出现观察孔冒火故障退火进行一半时，火焰从炉体外壁观察孔冒出，长度达到33cm已经烧到炉体外壁油管。
技术人员与操作者分析，此种故障说明炉内出现正压，且炉内正压很高。
在燃烧刚开始时，操作人员沿炉体巡检各烧嘴的燃烧情况。
退火常见问题与解决技巧
退火常见问题与解决技巧
工件如何获得性能优异之微细波来体结构？
退火处理会使钢材变软，淬火处理会使钢材变硬，相比较之下，如施以『正常化』处理，则可获得层状波来铁组织，可有效改善钢材的切削性及耐磨性，同时又兼具不会產生裂痕、变形量少与操作方便等优点。然而正常化处理是比较难的一种热处理技术，因為它採用空冷的方式冷却，会受到许多因素而影响空冷效果，例如夏天和冬天之冷却效果不同、工件大小对空冷速率有别、甚至风吹也会影响冷却速率。因此正常化处理要使用各种方法来维持均一性，可利用遮阳、围幕、坑洞、风扇等。
正常化处理与退火处理之差异
正常化处理维加热至A3点或Acm点以上40~60℃保持一段时间，使钢材组织变成均匀的沃斯田体结构后，在静止的空气中冷却至室温的热处理程序。对亚共析钢而言，可获得晶粒细化的目的而拥有好的强度与韧性；对过共析钢而言，则可防止雪明碳铁在沃斯田铁晶粒边界上形成网状析出，以降低材料的韧性。
如何消除工件之残留应力？
应力消除退火则是在变态点以下450~650℃加热一段时间后徐徐冷却至室温，可消除钢材内部在切削、冲压、铸造、熔接过程所產生的残留应力。对碳钢而言，参考的加热温度為625±25℃；对合金钢而言，参考的加热温度為700±25℃。持温时间亦会有所差异，对碳钢而言，保持时间為每25mm厚度持温1小时；对合金钢而言，保持时间為每25mm厚度持温2小时，冷却速率為每后25mm以275℃/小时以下的冷却速率冷却之。
钟罩式退火炉故障分析与排除
钟罩式退火炉故障分析与排除XXXX公司的钟罩式退火炉以轻柴油为燃料，控温效果良好，并具备自动记录炉内工件温度功能。
退火炉内径12.5m，高7m。
炉体主体由钟式外罩和移动炉底盘组成，卷扬机控制炉罩升降（炉罩开起、关闭）。
移动炉底盘承受600t负荷，下部附14个刚性支撑底架。
用4台专用船台小车运输炉底盘连同其下支撑，船台小车在室外退火炉与厂房之间往返。
大型水电站部件都需进行退火热处理。
如三峡转轮焊后需整体热处理，转轮净重450t，最大部位直径10.5m，高度5.3m。
该炉已完成转轮和下机架等几百台大型水电站机组部件退火工序。
其点火程序为：先打开烟筒上方的旁通烟道，微开引风和助燃风阀门，点燃点火枪。
将点火枪送至烧嘴端口处，不开燃料阀门。
如点燃，调节助燃风与燃料阀门开度，使燃料与助燃风的配比达到合理，即将火焰调整到稳定燃烧为止，然后关闭旁通烟道闸板，打开引风阀门。
按上述程序将所需烧嘴逐个点燃，并把火焰调整稳定后才算调节成功。
1. 炉内出现火焰忽大忽小、间断喷火故障向家坝转轮退火时，操作人员发现烧嘴火焰忽大忽小，并伴有“噗、噗”声音，整个烧嘴筒振动。
同时发现储气罐上呼吸器及远处油罐口处冒烟。
这是比较危险的现象，必须尽快排除。
通过分析是油管内有空气存在，退火炉有3条油路组成，在炉体上均匀分布。
每根油管进油管处各有一油压表，在泵房内出油管处也各有一油压表。
每块表后油管上有一控制阀，调节管道内最低油压。
当时发现油压表不稳，有颤动现象，分析出回油管道内轻柴油不满，有空间存在，窜出的油烟通过管道空间回到油罐。
操作者重新调整油管内油压至0.5MPa以上后，消除回油管道内空间，故障排除，退火炉正常运转。
2. 退火时出现观察孔冒火故障退火进行一半时，火焰从炉体外壁观察孔冒出，长度达到33cm，已经烧到炉体外壁油管。
技术人员与操作者分析，此种故障说明炉内出现正压，且炉内正压很高。
在燃烧刚开始时，操作人员沿炉体巡检各烧嘴的燃烧情况。
退火炉常见故障问题分析
退火炉常见故障问题分析退火炉是一种用于热处理金属的设备，其操作过程需要人员熟练掌握技术并且能够及时发现和解决故障问题。
本文将介绍退火炉常见的故障问题，并给出相应的解决方案，以便于操作人员能够更好地维护和使用设备。
温度控制不准确一般来说，温度控制不准确可能是由以下原因引起的：1.温度传感器损坏或失灵2.控制系统失效或设置有误3.加热元件出现故障针对不同的原因，解决方法如下：•更换温度传感器或进行修理•检查控制系统并重新设置参数•检查加热元件并进行修理或更换烟气排放异常退火炉内的加热元件会在加热过程中和金属产生氧化反应，导致烟气的排放。
如果排放异常，可能原因如下：1.排气系统堵塞2.燃料供应不足或过多3.炉膛内使用的零件损坏解决方案：•清洗排气系统、更换堵塞的部件•调整燃料供应量•更换损坏的零件炉膛内部受损退火炉的炉膛内部易受腐蚀、变形等问题的影响，导致其性能下降。
炉膛内部受损可能是由以下原因引起：1.炉膛不当使用2.零件老化导致疲劳、损坏解决方案：•合理使用，保证操作规范，避免与金属接触时产生腐蚀、变形等情况•定期检查和更换老化太旧的零件，减少疲劳、损坏等不良影响其他故障问题除上述故障之外，退火炉还可能出现其他问题，如：1.电气设备故障2.液压油温过高或过低3.加热速度过慢针对不同的问题，解决方式如下：•修复电气故障•调整液压油温度设定值，检查油路是否通畅，更换损坏零件等•调整加热速度或更换损坏元件结论退火炉是一种重要的金属热处理设备，其稳定可靠的使用对于提高产品质量、增加生产效率具有重要作用。
不同的故障需要针对性的解决方案，操作人员应当在日常使用中，熟悉设备运行方式，避免或者及时解决出现的故障问题。
罩式退火炉紧急吹扫故障原因分析及处理方法
罩式退火炉紧急吹扫故障原因分析及处理方法
一、故障原因分析：
罩式退火炉紧急吹扫故障常见的原因是进气口被堵塞或者是工艺参数设置不当。
具体来说，可能的原因包括以下几个方面：
1. 进口风口被堵塞：如果罩式退火炉的进口风口被异物或者灰尘所堵塞，就会导致氧气无法顺利进入，从而影响整个退火工艺的进行。
2. 设定的工艺参数不合理：罩式退火炉的工艺参数涉及到很多方面，例如温度、速率、时间等，如果这些参数设置不合理，就会导致整个退火过程出现故障。
3. 仪器仪表故障：罩式退火炉需要使用很多仪器仪表进行监测和控制，如果这些仪器仪表出现故障，就会影响整个退火过程的进行。
二、故障处理方法：
1. 检查进口风口是否堵塞：如果进口风口被堵塞，就需要进行清理，清理完毕后再重新启动罩式退火炉。
2. 检查设定的工艺参数是否合理：如果发现工艺参数设置不合理，就需要对其进行调整，调整完毕后再重新启动退火炉。
3. 检查仪器仪表是否正常：如果发现仪器仪表出现故障，需要将故障部件进行更换或者修理，确保退火炉能够正常运行。
4. 定期维护、保养罩式退火炉，防止灰尘或者异物进入，及时
更换故障部件，保证设备的正常运行。
5. 建立完善的罩式退火炉使用与维护管理制度，做好设备的使用、维修、保养等各项工作，确保罩式退火炉的稳定运行。
6. 增加安全保障措施，保障人员的人身安全。
若出现罩式退火
炉紧急吹扫现象，则要立即采取应急处理措施，以防止事故的发生。
以上就是处理罩式退火炉紧急吹扫故障的一些方法和措施，操
作时要谨慎、细心，耐心等待过程结束再采取处理措施，以确保设
备的正常运行。
连续退火炉内断带故障分析及改进
障原 因都是薄料起车 ，带钢升温过快 ，在加热 １
段 产生褶 皱 ， 加之采 取 了错误 的加速处 理 ， 终导致 最
断带 。
３ 设备原 因 ＿ ３
期 间几 次 由原料 引起 的断带 ， 因非 常接近 ， 原 都是 因
为原料存在严重浪型 ， 而在酸轧没有板形仪作用 的情 况下 ， 板形控制不 好 ， 在连退 开卷 以后 ， 发现 浪型 ， 最 终导 致跑偏 ， 而带钢边部 刮蹭设备 ， 继 在炉 内发生 断
占断带 总数 的 ５ ％，并且 工 艺 原 因引起 的断 带 在 ０ ２ １—２ １ 年间频率是逐渐 降低 的 ， ０ ０ ２ １ 可见不 同时期断 带 的影 响因素是不 同的。随着经验 的积 累 ， 实践 的加 强， 工艺造成 的事故会逐 渐减少 ， 并得到控制 。 工艺原 因主要表现在 炉 内温度控 制方面 的问题 和薄料起 车
一 ７ ２—
天津， 幺 分
热 轧精 轧机鼓 型 齿接 轴故 障分 析与 改造
赵 立 冬
（ 天津天铁 冶金 集 团热轧板 有 限公 司， 河北 涉县 ０ ６０ ） ５４４
［ 摘 要】 针对天铁热轧带钢生产线 的精轧机主传动鼓 型齿 接轴存在 的设计缺 陷， 对运行中出现的接 轴漏 油 、 接轴辊端轴
一
严重跑偏 ， 已经超 出 了纠偏辊 的 纠偏 能力 ， 以致 带钢
２一 ６
（产 品 开 发 与 技 术 改 造 ）
连续退火炉 内断带故障分析及改进
表 １ 连续退火炉 内断带故障汇总
通过热 电偶测 量炉 区 内气 氛 的温度来 控制 带钢 的温度 。为 了避免 薄带起 车或 者规格 变化 时断 带， 在带钢刚进入炉子 的加热段 和均 热段一般采 用板温控制模式 ， 在过时效段一般采 用区域控制 模式 。若温 度控制 的过高 或过低 都容 易发 生断 带 ，尤其是在起车和变换规格 时。２ １ 年 １ 月 ００ ０ １ ４日， 由于带钢规格变换 ， ０ ｘ ５ 变到 １ × 由 ． ｌ２ ６ ８ ． ０ １０， ０ 薄接厚 的同时窄接宽 ， ５ 在加热 １ 炉子烧 段
铝合金电缆退火炉常见问题及处理
铝合金电缆退火炉常见问题及处理铝合金电缆在制造过程中，通常需要进行退火处理以增加其强度和延展性。
铝合金电缆退火炉是用于对铝合金电缆进行退火处理的设备，但在使用过程中可能会出现一些常见问题。
下面将介绍几个常见问题及相应的处理方法。
问题1：温度控制不准确温度控制不准确是铝合金电缆退火炉常见的问题之一。
这可能是由于炉子的温度控制系统出现故障或者使用不当造成的。
处理方法：1.检查温度控制仪表和控制系统，确保仪表和传感器的准确性和正常工作。
2.检查温度控制系统的设定值和实际温度的差异，如果有差异，可以进行校正或调整。
3.如果是人为操作不当导致温度控制不准确，需要对操作人员进行培训和指导，确保正确操作。
问题2：加热时间过长或过短加热时间过长或过短可能会导致铝合金电缆的质量问题，如硬度不均匀或变形。
处理方法：1.检查加热控制系统，确保加热时间的设定值和实际加热时间的一致性。
2.如果加热时间过长，可以适当调低加热功率或增加传热介质的流速。
3.如果加热时间过短，可以适当增加加热功率或减小传热介质的流速。
4.对操作人员进行培训，确保加热时间的准确控制。
问题3：退火效果不理想退火效果不理想可能是由于退火炉的设计不合理、设备老化或退火工艺参数设置不正确所导致的。
处理方法：1.检查退火炉的设计，确保炉膛结构和退火工艺参数的设置符合退火要求。
2.定期对退火炉的设备进行维护和保养，如清洗加热元件、更换老化部件等。
3.重新评估退火工艺参数，根据实际情况进行调整和优化。
问题4：能源消耗高退火炉的能源消耗过高会增加生产成本，并对环境造成负面影响。
处理方法：1.对退火炉进行能源消耗的评估和分析，找出能源消耗高的原因。
2.升级退火炉的加热系统，采用更加节能高效的加热方式，如电磁加热或气体加热等。
3.加强维护和保养，确保设备的正常运行和高效利用。
问题5：安全隐患退火炉使用过程中，可能存在一些安全隐患，如温度过高导致炉体变形或热辐射引起人身伤害。
罩式退火炉紧急吹扫故障原因分析及处理方法.docx
罩式退火炉紧急吹扫故障原因分析及处理方法本钢冷轧厂罩式炉机组现有全氢罩式退火炉48座，分为四期工程。
一二四期工程引进德国LOI公司HUGF220-520HPH炉，共计39座，三期为工程引进奥地利EBNER公司HICON/H2炉9座。
本文主要以德国LOI炉进行论述。
近几年罩式炉机组因生产要求加大、设备老化等多方面原因，导致设备故障率高发，造成机组生产运行成本持续升高。
本钢冷轧厂罩式炉机组系采用纯氢气作为保护气氛的一种对钢卷退火方式，在安全生产上要求十分严格，不允许炉台上出现氢气泄漏的情况。
当发生氢气泄漏时，炉台将进行紧急吹扫，用大量的氮气来置换炉内氢气，在这种情况下，无论是生产效率，还是钢卷退火质量都将受到较大影响。
罩式退火炉基本结构大致可分为：炉台、内罩、加热罩、冷却罩几部分，其中以炉台系统最为复杂，也是故障率较高的部分。
炉台主要包括介质管路、控制系统和液压系统。
罩式炉正常的退火运行过程中，是炉台与内罩通过密封圈紧密结合，在一个密闭的空间加热钢卷。
空间内为还原性气体氢气，是为防止外界氧气进入造成钢卷氧化现象。
但由于罩式炉设备的老化，造成炉台与内罩的气密性下降，炉内压力降低，程序默认为炉台系统泄漏，提示紧急吹扫故障发生。
氮气大量吹入炉台内部置换出氢气，在保证炉内压力防止因氢气泄露，外界氢气浓度过高发生爆炸。
机械故障造成的紧急吹扫主要与泄漏相关，一般只要是出现了较大的压力波动(从计算机监测上可看出泄漏量大小、发生时间等)，则可以肯定炉台设备中的某一个部位有损坏情况。
但众多设备集中在一起，管网复杂、接头较多、内罩表面积大，很难用较快的方法查出漏点。
通过对近三年内罩式炉紧急吹扫故障的统计与分析，发现造成故障发生的原因主要有液压夹紧器故障、炉台内罩泄露、炉台系统泄露这三类问题。
夹紧器故障：单体炉台平均分布8个液压缸，工作时液压缸通过液压系统将缸体上部压头旋转90°，然后下压在内罩法兰外侧，起到紧固炉台作用。
冷轧带罩式炉退火后容易出现的问题原因及解决措施
冷轧带钢经罩式炉退火后容易出现的问题原因及解决措施退火后容易出现氧化，高温氧化及保护气体不纯氧化。
带钢过硬或软，带钢粘结可以降低出炉温度，Q料易氧化。
保温时间短升温速度快都会导致带钢硬。
轧机张力大会影响粘接，还有板型卷型等都有影响冷轧带钢在退火过程中发生哪些组织性能变化?退火：将金属缓慢加热到一定温度，保持足够时间，然后以适宜速度冷却(通常是缓慢冷却，有时是控制冷却)的一种金属热处理[1]工艺。
目的是使经过铸造、锻轧、焊接或切削加工的材料或工件软化，改善塑性和韧性，使化学成分均匀化，去除残余应力，或得到预期的物理性能。
退火工艺随目的之不同而有多种，如重结晶退火、等温退火、均匀化退火、球化退火、去除应力退火、再结晶退火，以及稳定化退火、磁场退火等等。
1、金属工具使用时因受热而失去原有的硬度。
2、把金属材料或工件加热到一定温度并持续一定时间后，使缓慢冷却。
退火可以减低金属硬度和脆性，增加可塑性。
也叫焖火。
退火的一个最主要工艺参数是最高加热温度（退火温度），大多数合金的退火加热温度的选择是以该合金系的相图为基础的,如碳素钢以铁碳平衡图为基础（图1）。
各种钢(包括碳素钢及合金钢)的退火温度，视具体退火目的的不同而在各该钢种的Ac3以上、Ac1以上或以下的某一温度。
各种非铁合金的退火温度则在各该合金的固相线温度以下、固溶度线温度以上或以下的某一温度。
重结晶退火应用于平衡加热和冷却时有固态相变(重结晶)发生的合金。
其退火温度为各该合金的相变温度区间以上或以内的某一温度。
加热和冷却都是缓慢的。
合金于加热和冷却过程中各发生一次相变重结晶，故称为重结晶退火，常被简称为退火。
这种退火方法，相当普遍地应用于钢。
钢的重结晶退火工艺是:缓慢加热到Ac3（亚共析钢）或Ac1（共析钢或过共析钢）以上30～50℃，保持适当时间，然后缓慢冷却下来。
通过加热过程中发生的珠光体（或者还有先共析的铁素体或渗碳体）转变为奥氏体（第一回相变重结晶）以及冷却过程中发生的与此相反的第二回相变重结晶，形成晶粒较细、片层较厚、组织均匀的珠光体(或者还有先共析铁素体或渗碳体)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
退火炉常见故障及故障排查方法
（适用于现场操作人员）
一、换向阀与切断阀部分
故障出现后，监控主画面上方会出现报警提示，根据提示内容可初步判定故障设备，报警具体如下：V101阀位报警、V105阀位报警、加热段煤气换向报警、加热段空气换向报警、保温段煤气换向报警、保温段空气换向报警。
其中，V101阀即加热段煤气快切阀，V105阀即保温段煤气快切阀。
每一设备由动作部分和阀位反馈部分组成。
动作部分由电磁阀带气动元件发生动作。
故障排查：出现上述报警后，首先查看报警设备在监控主画面上显示的颜色，确定其状态。
若快切阀显示为黄色，换向阀显示为红色“X”，即是行程不到位，检查行程是否脱离设备，若无脱离，可打开行程开关，检查行程内凸轮是否出现不到位情况，适当调整使之最大弧度处压上弹簧片即可。
若快切阀或换向阀显示为红色或绿色之一，可判定其行程正常，排查重点在动作部分。
检查动作部分时，先于现场观察电磁阀两插头是否有一个亮灯，若两个都不亮，则为电气故障。
然后，若有一个亮，可把两插头取下，用亮的插头在两个电磁阀插座上轮流插拔试验，若汽缸不动作，则为机械故障。
若汽缸动作，则为电气故障。
二、调节阀部分
调节阀可参考其关联温度判断设备是否工作正常。
若出现故障，
先关闭电源控制柜内其工作电源，打开现场阀盖，在确认阀内模块不带电的情况下，用内六方扳手旋转阀体。
若旋转感觉很卡，则为机械故障，若感觉旋转顺畅，则为电气故障。
三、模拟量部分
此处模拟量指温度、压力和流量等。
除空气总管压力和煤气总管压力外，其余模拟量不参与控制。
以上为退火炉常见故障初步排查方法，仅适用于现场操作人员。
