大毅TRF系列自恢复保险丝体积小、重量轻的设计、薄膜制程有稳定的熔断特性、低内阻、适合过电流保护，符合安规认证:UL24814 file No. E241710.封装尺寸可选0603,0805,1206,1812.最大电压6V~60V.额定电流范围0.1A~2.6A.产品应用领域：计算机相关设备及周边、小型手持设备(手 机、PDA、电池充电器..等)、数字相机、游戏设备、液晶显示器、背光模块、电池组等。 大毅自恢复保险丝/可恢复保险丝主要型号如下： TRF06 020V09TF TRF06035V06TF TRF06050V06TF TRF10010V15EF TRF10020V09EF TRF10035V06EF TRF10050V06EF TRF10 075V06EF TRF10110V06EF TRF12012V30EF TRF12020V24EF TRF12020V30EF TRF12035V06EF TRF12035V16EF TRF12 050V13EF TRF12075V06EF TRF12110V06EF TRF12150V06EF TRF12200V06EF TRF18010V60EF TRF18014V60EF TRF18 020V30EF TRF18020V30EF TRF18030V30EF TRF18050V15EF TRF18075V13EF TRF18075V24EF TRF18110V06EF TRF18 110V16EF TRF18110V24EF TRF18125V06EF TRF18150V06EF TRF18150V24EF TRF18160V08EF TRF18200V08EF TRF18 250V16EF TRF18260V06EF 查货，索样请来电洽询大毅代理深圳市捷比信科技有限公司。
网站统计
/info/20141459.html
1/1
大毅1812贴片可恢复保险丝TRF18选型手册
Specifications are subject to change without notice. Customers should verify actual device performance in their specific applications.
深圳捷比信－－高品质精密元件供应商
C Max. 1.10 1.10 1.10 1.10 1.10 0.85 0.85 0.85 0.85 0.85 1.60 0.85 0.85 1.60 0.85 0.85 1.60 0.85
D Min. 0.30 0.30 0.30 0.30 0.30 0.30 0.30 0.30 0.30 0.30 0.30 0.30 0.30 0.30 0.30 0.30 0.30 0.30
60.0 60.0 30.0 60.0 30.0 15.0 13.2 24.0 6.0 16.0 24.0 6.0 6.0 24.0 8.0 8.0 16.0 6.0
40 40 80 40 10 100 100 40 100 100 20 100 100 20 100 40 100 100
Ihold = Hold Current. Maximum current device will sustain for 30min without tripping in 23°C still air. Itrip = Trip Current. Minimum current at which the device will trip in 23°C still air. Vmax = Maximum voltage device can withstand without damage at rated current. Imax = Maximum fault current device can withstand without damage at rated voltage. Pd = Power dissipated from device when in the tripped state at 23°C still air. Rimin = Typical resistance of device in initial (un-soldered) state. R1max = Maximum resistance of device at 23°C measured one hour post reflow.
台湾富致贴片自恢复保险丝系列
台湾富致贴片自恢复保险丝系列The latest revision on November 22, 2020台湾富致贴片自恢复保险丝（0603/0805/1206系列）应用程序：所有的高密度板功能：比标准SMD器件更快跳匝，阻值低于SMD标准器件电流范围：0.01A -0.2A最大电压：9-60V 直流温度范围：-40+85℃参数表格：应用程序：所有的高密度板功能：比标准SMD器件更快跳匝，阻值低于SMD标准器件电流范围：0.1-1A电压范围：6-15V直流温度范围：-40+85℃参数表格：富致FUZETEC 集电通JDTFUSEI hold(A)I tripV max(Vdc)I max(A)P dtyp.(Maximum TimeTo Trip ResistancePart Number HoldCurrentTripCurrentRatedVoltageMaxCurrentTypicalPowerMax Time toTripResistance IH, A IT, AVMAX,VDCIMAX, A Pd, W Current Time Rmin R1maxFSMD001-0603-R0.010.0360400.50.20 1.0015.00100.00 FSMD002-0603-R0.020.0660400.50.20 1.0012.0070.00 FSMD003-0603-R0.030.0930400.50.20 1.00 6.0050.00 FSMD004-0603-R0.040.1224400.50.20 1.00 4.0040.00 FSMD005-0603-R0.050.1515400.50.500.10 3.8030.00 FSMD010-0603-R0.100.2515400.50.700.100.908.00 FSMD012-0603-R0.120.309400.50.800.10 1.10 5.80 FSMD016-0603-R0.160.409400.5 1.000.10 1.00 4.20 FSMD020-0603-R0.200.459400.5 2.000.100.55 3.50功能：比标准SMD器件更快跳匝，阻值低于SMD标准器件电流范围：0.05-2A电压范围：6-60V直流温度范围：-40+85℃参数表格：。
台湾大毅薄膜贴片保险丝CF系列选型手册
*Resistance valve was measured with less than 10% of rated current ** CF04V3TR75 is still under UL application.
深圳捷比信－－高品质精密元件供应商
ｗｗｗ．ｊｅｐｓｕｎ．ｃｏｍ
Document No TCF-XXOS032J 2012/06/28 3/20
11. Shelf Life:
2 years from manufacturing date
Rated Current 0.50A 0.80A 1.00A ห้องสมุดไป่ตู้.25A 1.50A 2.00A 2.50A 3.00A 4.00A 5.00A 7.00A
*Resistance valve was measured with less than 10% of rated current
深圳捷比信－－高品质精密元件供应商
105
7. Reliability Tests
Parameter Carrying capacity Fusing Time Interrupting Ability Bending Test Resistance to solder Heat Solderability Temperature Rise Resistance to Dry Heat Resistance to Solvent Residual Resistance Thermal Shock Requirement No fusing Within 1 minute No mechanical damages No mechanical damages ±20% 95% coverage minimum <75℃ ±20% No evident damages on protective coating and marking 10kΩ and more △R< 10 % Test Method Rated current ,4hr 200% of its rated current After the fuse is interrupted ,rated voltage applied for 30sec again Distance between holding points: 90mm, Bending:3mm,1time ,30sec 260℃±5℃,10±1second 235℃±5℃, 2±0.5second 245℃±5℃, 2±0.5second (Lead Free) 100% of its rated current, Measure of surface temperature 105℃±5℃,1000 hrs 23℃±5℃of Isopropyl alcohol 90second Measure DC resistance after fusing -20℃/+25℃/+125℃/+25℃, 10 cycles
自恢复保险丝选型方法..
自恢复保险丝如何选型自恢复保险丝是一种过流电子保护元件，采用高分子有机聚合物在高压、高温，硫化反应的条件下，搀加导电粒子材料后，经过特殊的工艺加工而成。
习惯上把PPTC叫做自恢复保险丝。
自恢复保险丝主要的作用是用来做电器中做过流保护作用。
因此自恢复保险丝有耐压值，耐流，维持电流，动作时间等参数。
因此在自恢复保险丝选型是要根据所用产品的电压，电流和保护电流等来选择合适的产品。
方法如下：1.首先确定被保护电路正常工作的最大环境温度，电路中工作电流，最大工作电压，要求的保护电流，动作时间等参数2.根据被保护电路或产品的特点选择出适用的自恢复保险丝是插件保险丝还是贴片保险丝。
3.根据最大工作电压选择出耐压等级大于或等于最大工作电压的产品系列4.根据电路工作最大环境温度和电路中工作电流，对照自恢复保险丝温度折减率选出维持电流适合的产品规格5.根据该型号的自恢复保险丝的动作时间曲线图确认选出的产品是否符合要求动作保护时间。
6.对照规格书中提供的数据，确认该种规格热敏电阻的尺寸符合要求。
例如，某控制电路需要过流保护，其工作电压为48伏特、电路正常工作时电流为450毫安、电路的环境温度为50℃。
要求电路中电流达到1.4安培时实现保护和电路为5安培时2秒内能够对电路进行迅速保护。
我们可以根据其工作电压48伏特，首先选择耐压等级为60伏特的wh60系列自恢复保险丝产品，然后对照该系列产品的维持电流与温度关系列表选择wh60－065或wh60－075两种规格的产品，再根据动作时间与电流的关系图发现，5安培时wh60－065和wh60-075的动作时间都为1秒钟左右的动作时间，但是wh60-065的保护动作电流1.3安培不符合要求，因而最终应选择wh60－075规格的自恢复保险丝。
根据以上例子可以看出，自恢复保险丝的选型可以根据上面的6步法进行选型。
但是很多要求保护的电路很复杂，具体的选型还是要根据具体情况进行选型后最经过实验测试后最确定最终合适的产品。
贴片自恢复保险丝测试指南
贴片自恢复保险丝测试指南贴片自恢复保险丝测试指南一：测试流程如下：1. 初始内阻Rimin 测量：拆包装，拿出保险丝，测量保险丝的内阻；2. 焊接：将保险丝通过回流焊焊接在PCB上，PCB上连接有引线，便于进行电性能测试（如上图所示）；3. 保持电流Ihold测试：选用直流恒压恒流源进行测试。
将电压调节到规格书规定的电压Vmax，电流调节到规格书规定的保持电流Ihold，通电15分钟；4. 动作电流Itrip测试：选用直流恒压恒流源进行测试。
将电压调节到规格书规定的电压Vmax，电流调节到规格书规定的保持电流Itrip，通电5分钟；5. R1max测试：将动作后的保险丝放置冷却1小时，测量保险丝的内阻。
二：测试标准：1. 测试环境为25℃的室温环境，无光照、无热辐射；2. 保险丝初始内阻Rimin 需在规格书范围内；3. 保险丝在Ihold电流下保持15分钟不动作，判定为合格；4. 保险丝在Itrip电流下5分钟以内动作，判定为合格；5. 保险丝动作后内阻R1max需在规格书范围内。
三：测试过程中的常见问题附FAQ：Q：实验室只有万用表，可以对内阻进行测量吗？A：推荐使用专业的微电阻测试仪表（如Hioki 3540）进行测量，在没有微阻计的情况下可用万用表作粗略的测量。
Q：实验室没有专业电源设备，用普通的恒压恒流源进行测试可以吗？A：可以用普通的恒压恒流源进行测试。
Q：实验室没有PCB，可以直接放在桌面上进行测试吗？A：保险丝能不能起保护，本质上是保险丝吸收的热量大于释放的热量，保险丝本身的热量不断积累，达到一定程度后保险丝即会起保护。
使用PCB进行测试是对保险丝使用环境的真实摸拟。
若在木质桌面、塑料板、或毛布上面进行测试，因为不同材质的热交换不同，会影响到保险丝热量的释放，从而影响到测试的准确性。
Q：实验室没有SMT设备，可以进行手工焊接吗？A：高分子是自恢复保险丝主要的材料之一。
因高分子受热会影响到其微观状态，进而影响到保险丝的内阻。
贴片自恢复保险丝

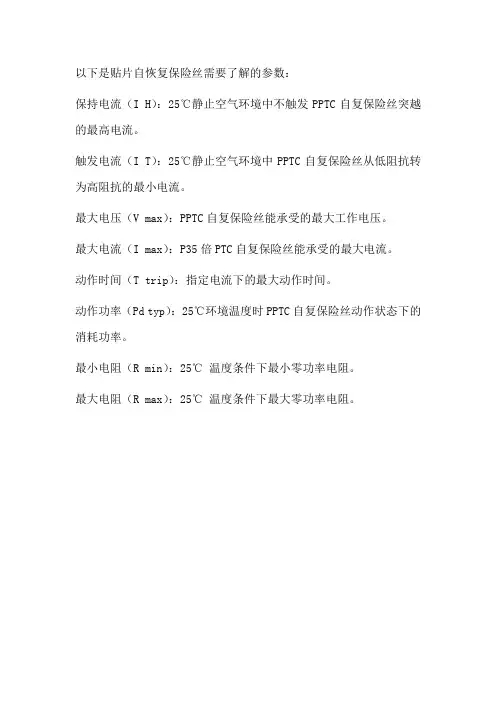

以下是贴片自恢复保险丝需要了解的参数：
保持电流（I H）：25℃静止空气环境中不触发PPTC自复保险丝突越的最高电流。
触发电流（I T）：25℃静止空气环境中PPTC自复保险丝从低阻抗转为高阻抗的最小电流。
最大电压（V max）：PPTC自复保险丝能承受的最大工作电压。
最大电流（I max）：P35倍PTC自复保险丝能承受的最大电流。
动作时间（T trip）：指定电流下的最大动作时间。
动作功率（Pd typ）：25℃环境温度时PPTC自复保险丝动作状态下的消耗功率。
最小电阻（R min）：25℃温度条件下最小零功率电阻。
最大电阻（R max）：25℃温度条件下最大零功率电阻。
