导热油加热器工作原理
导热油加热器原理
导热油加热器原理
导热油加热器是一种利用导热油作为热媒介，通过热媒在换热器内传递热量的装置。
它的工作原理可以概括为以下几个步骤：
1. 导热油的循环：热媒介导热油在加热器内通过一个封闭的循环系统循环流动。
它会以一定的速度从循环泵中抽取，经过加热器内的热交换表面吸收热量，然后再通过管道返回循环泵。
2. 热能传递：燃烧器或电加热棒等热源会在加热器的底部产生高温热量。
导热油会在加热器内部的管道系统中流动，同时与管道外壁接触，通过传导的方式将热量传递给导热油。
3. 增加表面积：加热器内通常采用密集的管道及管板设计，以增加热交换表面积。
这样可以使导热油与加热器内壁有更多的接触面，加快热量的传递速度。
4. 热量释放：经过热交换表面后，热能被导热油吸收。
而导热油会在循环系统中继续流动，将吸收的热能传递给设备或流程中需要加热的介质。
这样就实现了导热油加热器的热量释放功能。
由于导热油具有很好的导热性能和热稳定性，因此导热油加热器在许多工业领域被广泛应用，如化工、塑料、橡胶、纺织、印染、食品等。
它可以提供稳定、高效、精确的加热过程，满足工业生产中对温度控制的要求。
同时，通过调整循环泵的流量和燃烧器的热量输出，还能实现加热温度的精确控制。
电加热导热油炉相关知识
电加热导热油炉相关知识一、产品简介导热油炉又称导热油电加热器，是一种新型的热能转换加热设备。
其工作原理是：以电力为能源，通过电热元件将电能转换成热能；以有机热载体（导热油）作为传热介质，通过高温油泵将导热油在系统中进行强制性循环，使其被周而复始的加热，从而达到满足热用户（用热设备或用热循环）连续获得所需热能的目的；并可满足生产流程中设定的工艺温度以及高精度控温的要求。
通常,油加热器主机（加热体、高温油泵及滤油器）、膨胀槽、电控柜等是作为一整套设备、与用热设备共同组装形成强制性液相循环的加热系统。
如果热用户（用热设备或用热环境）对降温工艺有特殊要求，那么系统中应该同时考虑装配油、水冷却器。
二、产品特点导热油电加热器是一种“低压高温”型的高效节能供热设备。
1、能在较低的工作压力下（＜0.5MPa＝获得较高的工作温度（≤340℃），供热温度在300℃时，运行压力仅为水的饱和蒸汽压的七十分之一。
2、热效率高（＞98%）。
3、可以进行稳定均匀的加热，并且能够达到精确的温度调控（控温精度可在±1-2℃范围内）。
4、具有先进完备的控制系统和安全监测装置。
5、供热系统传热介质是有机热载体——导热油，该介质无味、无毒、无环境污染、对操作工人健康无影响、对设备无腐蚀、使用寿命长。
6、油加热器可以就近水平安装在热用户（用热设备或用热环境）附近，不用打地基。
7、一般情况下，3-6个月可以回收投资。
产品适用工作环境海拔不超过1000m；环境温度在5-40℃范围内；环境最大相对湿度不大于90%；周围没有导电尘埃、爆炸性气体以及能严重破坏金属和绝缘的腐蚀性的气体；无明显的震动。
三、升温运行操作1、经模拟操作确认一切正常后，可进行升温操作。
2、按升温要求调整及设定各仪表参数值。
3、启动油泵。
4、按加热按钮，加热指示灯亮，系统开始升温，此时观察各仪表指示是否正确，如出现反向标示或指示，应检查热电偶或热电阻连线是否正确。

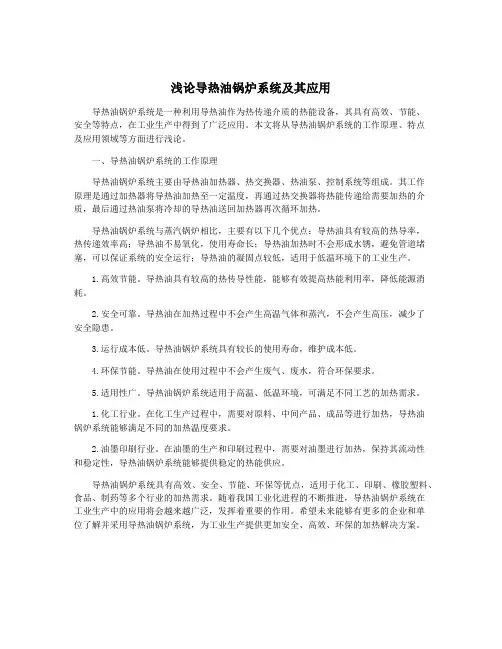

浅论导热油锅炉系统及其应用
浅论导热油锅炉系统及其应用导热油锅炉系统是一种利用导热油作为热传递介质的热能设备，其具有高效、节能、安全等特点，在工业生产中得到了广泛应用。
本文将从导热油锅炉系统的工作原理、特点及应用领域等方面进行浅论。
一、导热油锅炉系统的工作原理导热油锅炉系统主要由导热油加热器、热交换器、热油泵、控制系统等组成。
其工作原理是通过加热器将导热油加热至一定温度，再通过热交换器将热能传递给需要加热的介质，最后通过热油泵将冷却的导热油送回加热器再次循环加热。
导热油锅炉系统与蒸汽锅炉相比，主要有以下几个优点：导热油具有较高的热导率，热传递效率高；导热油不易氧化，使用寿命长；导热油加热时不会形成水锈，避免管道堵塞，可以保证系统的安全运行；导热油的凝固点较低，适用于低温环境下的工业生产。
1.高效节能。
导热油具有较高的热传导性能，能够有效提高热能利用率，降低能源消耗。
2.安全可靠。
导热油在加热过程中不会产生高温气体和蒸汽，不会产生高压，减少了安全隐患。
3.运行成本低。
导热油锅炉系统具有较长的使用寿命，维护成本低。
4.环保节能。
导热油在使用过程中不会产生废气、废水，符合环保要求。
5.适用性广。
导热油锅炉系统适用于高温、低温环境，可满足不同工艺的加热需求。
1.化工行业。
在化工生产过程中，需要对原料、中间产品、成品等进行加热，导热油锅炉系统能够满足不同的加热温度要求。
2.油墨印刷行业。
在油墨的生产和印刷过程中，需要对油墨进行加热，保持其流动性和稳定性，导热油锅炉系统能够提供稳定的热能供应。
导热油锅炉系统具有高效、安全、节能、环保等优点，适用于化工、印刷、橡胶塑料、食品、制药等多个行业的加热需求。
随着我国工业化进程的不断推进，导热油锅炉系统在工业生产中的应用将会越来越广泛，发挥着重要的作用。
希望未来能够有更多的企业和单位了解并采用导热油锅炉系统，为工业生产提供更加安全、高效、环保的加热解决方案。
导热油加热器工作原理
导热油加热器又叫油温控制器、热油温控设备、油加热控温机、导热油加热器，为大型热油温控设备，能在较低的运行压力下将导热油温度加热到350摄氏度，泵浦流量大，加热功率高。
油加热器：是以煤、重油、轻油、可燃气体其他可燃材料为燃料，导热油为热载体。
利用循环油泵强制液相循环，将热能输送给用热设备后，继而返回重新加热的温度控制设备。
油加热器是一种新型、安全、高效节能，低压（常压下或较低压力）并能提供高温热能的特种工业炉，以导热油为热载体，通过热油泵使热载体循环，将热量传递给用热设备。
油加热器工作原理对于油加热器，热量是由浸入导热油的电加热元件产生和传输的，以导热油为介质，利用循环泵，强制导热油进行液相循环，将热量传递给用一个或多种用热设备，经用热设备卸载后，重新通过循环泵，回到加热器，再吸收热量，传递给用热设备，如此周而复始，实现热量的连续传递，使被加热物体温度升高，达到加热的工艺要求。
油加热器产品性能及特点?1、能在较低的运行压力下<0.5Mpa，获得较高的工作温度≤320℃,降低了用热设备的受压等级，可提高系统的安全性。
http://www.baiho/2、加热均匀柔合，温度调节采用PID自整定智能控制，控温精度高≤?℃，可满足高工艺标准的严格要求。
3、体积小，占地少，可安装在用热设备附近，不需专设锅炉房，不需要设专人操作，可降低设备投资及运行费用，回收投资快。
油加热器的应用油加热器的应用领域，石油及化学工业：聚合、缩合、蒸馏、熔融、脱水、强制保温。
油脂工业：脂肪酸蒸馏、油脂分解、浓缩、酯化、真空脱臭等反应釜控温，反应釜加热。
合成纤维工业：聚合、熔融、纺丝、延伸、干燥。
纺织印染工作：热定型辊筒加热、烘房加热、热容染色。
非织造工业：无纺布。
导热油加热系统电气原理及可控硅基础知识与应用讲义
vO 0.9v2 (1 cos α ) / 2
适当改变触发脉冲的控制角 α ，即控制触发脉冲加入的时间，
就可改变电路的输出电压，使其平均值在（0 ~ 0.9）v2 范围变化。
负载电流平均值为
iL vO / RL
3.晶闸管的触发电路
为保证晶闸管准确可靠工作，对触发脉冲提出下列要求： （1）触发脉冲要有合适的幅度，一般为 4 ~ 10 V 之间。 （2）触发脉冲的上升沿要陡，以保证触发的准确性，一般触 发脉冲的上升时间要求在 10 s 以下。 （3）触发脉冲要有足够的宽度，其脉宽不能少于 6 s，一般 在 20 ~ 50 s。 （4）触发脉冲与主电路电源电压同步，以保证晶闸管每个周 期导通的起始点相同。
2.工作原理
3.功能特点
体积小、功率大。加热器主要采用集束式管状 电热元件。 加热温度高。设计最高工作温度可达850℃。 应用范围广、适应性强。可适用于防爆或普通 场合，防爆等级可达C级，耐压可达20MPa。 可全自动化控制。根据要求通过加热器电路设 计，可方便实现出口温度、流量、压力等参数自 动控制，并可与机算机联网。 节能效果显著。电能产生的热量几乎100%传给 加热介质。
1.电力调整器的介绍及使用方法
控制板
P1:控制信号类信选择 VR1:基准输出电压调整
0-20mA 0-5V 0-10V
VR2:缓冲时间调整
VR3:最大输出电压调整
面板
1.电力调整器的介绍及使用方法
相位控制：控制交流电在每个周期内的导通角， 以达到调整输出电压有效值的目的，用于调压。 零位控制：控制交流电在一段时间内输出完整正 弦波的个数，用于调功。
泵
电 加 热 管
导热油炉工作原理
导热油炉工作原理导热油炉是利用导热油作为热传递介质，将热能从燃烧区传输到加热区的一种热工设备。
导热油炉工作原理较为简单，主要包括燃烧系统、传热系统和控制系统三个部分。
一、燃烧系统导热油炉的燃烧系统由燃料供应系统和点火系统组成。
燃料供应系统包括燃料箱、燃油泵、燃油管路、喷嘴等组成。
燃油经过泵浦加压输送至喷嘴，然后通过喷嘴雾化形成可燃气体。
点火系统利用点火电源和点火器点燃喷嘴雾化的燃油，使其在燃烧室内燃烧。
二、传热系统导热油炉的传热系统主要包括燃烧室、燃气烟道、加热器和热交换器等。
燃烧室是导热油炉内燃烧的核心部分。
点火器点燃喷嘴雾化的燃油，产生大量的燃烧热能。
燃烧室的内壁由耐热材料构成，它能承受高温高压的燃烧气体冲击。
燃烧室内的高温燃气经过燃气烟道进入加热器。
加热器是导热油炉的加热部件，通常为高效的热交换设备。
它能有效地将燃烧热能传递给导热油，提高炉内温度。
导热油在加热器内部和热交换器内部分别进行升温和降温，然后通过热交换器将热量传递给其他设备。
三、控制系统导热油炉的控制系统包括温度控制系统、压力控制系统、液位控制系统等。
温度控制系统通过控制燃烧系统的燃料供应量和点火系统的工作状态，使导热油炉内部的温度保持在一定的范围内。
当温度过高或过低时，控制系统会自动调整燃烧系统的工作状态，以保证炉内温度的稳定。
压力控制系统能够监测导热油炉的压力，并通过调整燃烧系统的工作状态，使压力保持在安全范围内。
液位控制系统主要用于监测导热油炉内导热油的液位，当液位过低时，系统会自动启动泵浦，将导热油补充至正常液位。
总结：导热油炉工作原理比较简单，主要通过燃烧系统将燃料燃烧产生的热能传递给导热油，再通过传热系统将热能传递给需要加热的设备。
控制系统可以实时监测和调整导热油炉的温度、压力和液位等参数，以确保设备的安全运行。
导热油炉因其工作原理简单、传热效率高和温度范围广等优点，在化工、轻工和纺织等行业得到了广泛的应用。
大庆导热油炉原理
大庆导热油炉原理导热油炉（thermal oil heater）是一种高温热载体设备，能够将高温的热能有效地传递到加热对象中。
导热油炉的原理主要是利用导热油作为热载体传递热量，满足工业生产中各种工艺过程的加热需要。
下面将详细介绍大庆导热油炉原理。
一、导热油炉的结构大庆导热油炉主要由壳体、导热油系统、燃烧系统、废气系统、温度控制系统等组成。
其中，导热油系统是导热油炉最核心的部分，主要由导热油泵、热交换器、热媒积液器、冷却器、燃烧器等组成。
导热油炉内部是盘管式或臂式散热型热交换器，通过加热装置将燃烧产生的高温烟气传导至热交换器中，这些热气会在热交换器壳体之间传递热能，然后导热油通过热交换器壳体内环绕的热气管道，吸收热量，最终传递到需要加热的设备中。
大庆导热油炉的工作原理主要是通过燃烧器将燃料燃烧产生的能量转化为热能，将该热能通过导热油的传递将其转移到需要加热的工业设备上。
具体过程如下：1. 燃烧器将燃料燃烧产生高温烟气。
2. 高温烟气通过烟气管道流入热交换器中。
3. 烟气在热交换器中间与导热油作热量交换。
4. 导热油在吸收了部分烟气热量后，高温流入加热设备中。
5. 在加热设备中，导热油通过流体循环将热能传递给需要加热的物体。
6. 加热后的物体中的导热油重新回到热交换器中，寻求热量平衡。
7. 经过循环加热一段时间后，导热油通过冷却器降温循环开始新的一轮加热。
1. 安全性高：热载体为导热油，不易燃、不易爆、不腐蚀，使用安全可靠。
2. 能耗低：导热油比水等热载体热传导系数高，传热速度更快，能耗更低。
3. 温度稳定性强：导热油能够保证热能稳定传递，不会因温度过高或者过低而发生变化，能够满足工业生产中高温工艺的需求。
4. 使用寿命长：导热油使用寿命长，能够长期保持稳定的性能，不容易失效，维修保养成本低。
综上所述，大庆导热油炉作为高温热载体设备，其工作原理主要是通过导热油对加热设备进行传热，能够满足工业生产中各种的加热需求，并具有安全、低能耗、稳定性强等多种优点，是目前工业加热中常用的一种设备。
导热油电加热器水温机模温机油温机设备工艺原理
导热油电加热器水温机模温机油温机设备工艺原理一、简介导热油电加热器、水温机、模温机、油温机是目前广泛应用于各行各业的温控设备，主要用于热加工、冷却、恒温加热等领域。
本文将从工艺原理、使用范围、优缺点等方面进行介绍。
二、工艺原理以上几种设备的工艺原理基本相同，因此我们以导热油电加热器为例进行讲解。
导热油电加热器采用高温导热油介质进行传热，通过电加热器将导热油加热，再通过管道输送到需要加热的设备中，实现恒温加热。
其具体工艺流程如下：1.电加热器将导热油加热至设定温度2.经过管道输送至加热设备3.导热油通过加热设备中的加热元件（比如发热器）进行加热4.加热到设定温度后，通过水或空气冷却，开始循环回流5.通过传感器不断监测设备中的温度，进行恒温控制三、使用范围导热油电加热器、水温机、模温机、油温机设备广泛应用于以下领域：1. 塑料加工行业使用模温机，可以控制机器内塑料的温度，使之保持在一个适宜的范围内，从而保证塑料的成型效果。
2. 机械制造行业机床切削加工过程中需要高速转动和大功率切削的情况下，需要使用冷却液冷却切削部位，此时水温机就可以派上用场。
3. 冷冻空调行业使用水温机，可以控制空调系统中的冷却液的温度，从而实现制冷效果，广泛应用于各个放心的冷冻空调系统中。
四、优缺点1. 优点(1)温度控制精度高，在0.1℃以内，完全达到恒温效果；(2)操作简单，通过PID控制进行自动调节，非常方便；(3)传热效率高，因为利用导热油介质传热，比传统水的传热效率高出很多；(4)寿命长，因为导热油介质不会腐蚀管道和加热器，从而延长了设备的寿命；(5)配备防爆、防火装置，保障使用安全。
2. 缺点(1)系统成本相对较高，对于小型塑料制品企业，购买导热油机较为奢侈；(2)导热油介质维护成本相对较高，需要定期更换。
五、结论综上所述，导热油电加热器和其它几种温控设备工艺原理并没有本质区别，但是通过使用不同的介质，可以满足不同的行业需求，并在某些领域表现得更为出色。
电磁加热导热油原理
电磁加热导热油原理今天咱们来唠唠电磁加热导热油这个超有趣的事儿。
你知道导热油不？这可是个很神奇的东西呢。
导热油就像是一个热量的小使者，在很多工业设备里跑来跑去，把热量带到各个需要的地方。
那电磁加热导热油又是咋回事儿呢？咱们先说说电磁加热这个概念。
想象一下，你在微波炉前面，看着里面的食物被加热。
这微波炉就是利用电磁能来让食物变热的。
电磁加热导热油也有点这个意思哦。
在电磁加热导热油的设备里，有一个很关键的东西叫电磁加热器。
这个电磁加热器就像是一个超级有魔力的小盒子。
它里面有线圈，当电流通过这些线圈的时候，就会产生磁场。
这个磁场可不得了，就像一个无形的大手，开始对导热油产生作用。
导热油本身呢，是一种能够很好地传递热量的油类物质。
当这个磁场作用在导热油上的时候，导热油里的分子就像是一群被老师点名的小朋友，一下子就活跃起来了。
这些分子开始快速地运动，你撞我，我撞你，这种分子间的碰撞就产生了热量。
这就好像一群小伙伴在操场上疯跑，跑着跑着就热得满头大汗一样。
而且啊，电磁加热导热油还有很多优点呢。
传统的加热方式可能会有热量不均匀的情况，就像你烤蛋糕，有的地方烤焦了，有的地方还没熟。
但是电磁加热导热油就不一样啦。
它能让导热油均匀受热，就像给导热油做了一个全方位的按摩，每个角落都能被照顾到。
再说说这个效率吧。
电磁加热导热油的效率可高了。
它不像有些加热方式，要浪费好多能量在周围的环境里。
电磁加热就像是一个精准的小射手，把能量都集中在导热油上，让导热油快速升温。
这就好比你要给一个小池塘加热，如果用传统的方式，可能周围的土地也跟着变热了，浪费了很多热量。
但是用电磁加热，就像是直接在池塘里放了个小太阳，热量都在池塘里，也就是都在导热油里。
从安全方面来说，电磁加热导热油也很靠谱。
它没有明火，就减少了很多火灾的隐患。
你想啊，在一些工厂里，如果到处都是明火加热设备，就像在火药桶旁边玩火一样危险。
但是电磁加热就安安静静地在那里，通过磁场的魔力让导热油热起来，不用担心火苗乱窜。
导热油加热工作原理
导热油加热工作原理
导热油加热的工作原理是利用导热油的导热性能来传递热量。
导热油是一种具有较高导热系数的热媒介质，其主要成分一般为有机化合物，如：苯、二苯基氧代磷酸酯等。
导热油加热系统通常包括导热油加热器、热交换器和循环泵等组成部分。
工作时，导热油在加热器中被加热至一定温度，然后通过热交换器将热量传递给待加热的对象（如反应釜、加热炉等）。
具体工作过程如下：
1. 加热器：导热油通过加热器，与燃气、电能等热源进行热交换，使导热油的温度升高。
2. 热交换器：加热后的导热油流入热交换器，与需要加热的对象接触，将热量传递给对象。
热交换器的设计通常包括换热管或换热盘，用于增加导热表面积，提高传热效果。
3. 循环泵：导热油被循环泵循环，以保证导热油能够持续地从加热器流向热交换器，实现热量传递。
循环泵通常需要具备一定的扬程和流量，以满足系统的需求。
通过这样循环往复的过程，导热油不断从加热器中吸收热量，然后传递给需要加热的对象，从而实现加热的目的。
导热油由于其具有良好的导热性能和热稳定性，能够较为准确地控制加
热温度，并且能够适应较高的工作温度，因此被广泛应用于各种工业领域中的加热过程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
导热油加热器又叫油温控制器、热油温控设备、油加热控温机、导热油加热器，为大型热油温控设备，能在较低的运行压力下将导热油温度加热到350摄氏度，泵浦流量大，加热功率高。
油加热器：是以煤、重油、轻油、可燃气体其他可燃材料为燃料，导热油为热载体。
利用循环油泵强制液相循环，将热能输送给用热设备后，继而返回重新加热的温度控制设备。
油加热器是一种新型、安全、高效节能，低压（常压下或较低压力）并能提供高温热能的特种工业炉，以导热油为热载体，通过热油泵使热载体循环，将热量传递给用热设备。
油加热器工作原理
对于油加热器，热量是由浸入导热油的电加热元件产生和传输的，以导热油为介质，利用循环泵，强制导热油进行液相循环，将热量传递给用一个或多种用热设备，经用热设备卸载后，重新通过循环泵，回到加热器，再吸收热量，传递给用热设备，如此周而复始，实现热量的连续传递，使被加热物体温度升高，达到加热的工艺要求。
油加热器产品性能及特点?
1、能在较低的运行压力下<0.5Mpa，获得较高的工作温度≤320℃,降低了用热设备的受压等级，可提高系统的安全性。
/
2、加热均匀柔合，温度调节采用PID自整定智能控制，控温精度高≤?℃，可满足高工艺标准的严格要求。
3、体积小，占地少，可安装在用热设备附近，不需专设锅炉房，不需要设专人操作，可降低设备投资及运行费用，回收投资快。
油加热器的应用
油加热器的应用领域，
石油及化学工业：聚合、缩合、蒸馏、熔融、脱水、强制保温。
油脂工业：脂肪酸蒸馏、油脂分解、浓缩、酯化、真空脱臭等反应釜控温，反应釜加热。
合成纤维工业：聚合、熔融、纺丝、延伸、干燥。
纺织印染工作：热定型辊筒加热、烘房加热、热容染色。
非织造工业：无纺布。
饲料工业：烘干。
塑料及橡胶工业：热压、压延、挤压、硫化成型。
造纸工业：干燥、波纹纸加工。
木材工业：多合板、纤维板加压成型、层压板加热，热压板加热，油压机控温，木材干燥。
建材工作：石膏板烘干、沥青加热、混凝土构件养护。
机械工业：喷漆、印花烘干。
食品工业：烘箱加热，夹层锅加热。
空调工业：工业厂房及民用建筑采暖。
筑路工业：沥青熔化、保温。
制药工业：烘干。
轻工业：生产油墨、洗衣粉。
