深基坑工程——内支撑设计
深基坑内支撑施工方案
深基坑内支撑施工方案引言深基坑是城市建设中常见的一种工程形式，主要用于建筑物、地下综合管廊和地下车库等工程的施工。
在深基坑施工过程中，内支撑是保证基坑稳定性和安全性的重要措施。
本文将详细阐述深基坑内支撑施工方案的设计与实施步骤。
1. 基本概念1.1 深基坑深基坑是指在地下施工中，挖掘深度超过一定标准（如3米或5米以上）的坑体，其开挖深度的变化会对周围土体产生明显变形影响的工程。
1.2 内支撑内支撑是指在深基坑开挖过程中，通过设置支撑结构来支撑围岩和地表，防止基坑土体失稳、塌方和沉陷等问题。
2. 施工方案设计2.1 基坑开挖方式选择根据不同工程的要求和现场地质情况，可采用不同的基坑开挖方式，如挖土放坡法、顶抽法、深层法等。
在选择开挖方式时，应综合考虑工期、施工安全和土质条件等因素，确保有效开挖和支撑。
2.2 内支撑结构设计内支撑结构的设计是深基坑施工方案中的重要环节。
根据基坑深度、土质条件和施工工艺，需合理选取内支撑结构类型和参数。
常见的内支撑结构包括钢支撑、混凝土支撑和复合支撑等。
在设计内支撑结构时，需考虑力学性能、施工难度和经济性等因素。
2.3 水土保持措施在基坑开挖过程中，需要采取水土保持措施，防止坑底水位过高和土体湿润导致的地表沉降和基坑失稳等问题。
常用的水土保持措施包括设置排水系统、挡土墙和防水层等，以确保施工过程中的水土平衡。
3. 施工步骤3.1 开挖准备1.制定施工方案和施工计划，明确施工工艺和安全注意事项。
2.进行地质勘察和土层测试，了解地质条件和土体性质。
3.安装周边监测设备，监测基坑周围土体和地表变形的情况。
3.2 内支撑施工1.根据设计方案，进行内支撑结构的安装。
对于钢支撑，可使用起重机械和吊篮进行安装。
对于混凝土支撑，可采用模板和钢筋架设等方式。
2.在内支撑结构安装完成后，进行支撑结构的验收和固定，确保其稳定性和安全性。
3.根据需要，安装水土保持措施，如挡土墙和防水层，确保基坑施工过程中的水土平衡和安全性。
深基坑工程——第九章内支撑设计
4
换撑设计
• 换撑的设计一般可分为两个部分设计： • 一、围护体与结构外墙之间的换撑设计：该区域的换 撑标高分别对应地下各层结构平面标高。 • 1、围护体与基础底板间换撑：基础底板周边的换撑板 带为了施工上的方便，通常采用素砼填充即可； • 2、围护与地下各层结构间换撑：一般采用钢砼换撑板
带的方式。
6
盆式开挖
优点：盆式开挖方法支撑用量小、费用低、盆式部位土方 开挖方便，这在基坑面积很大的情况下尤显出优越性，因 此，在大面积基坑施工中非常适用。
缺点：但这种施工方法对地下结构需设置后浇带或在施工 中留设施工缝，将地下结构分两阶段施工，对结构整体性 及防水性亦有一定的影响。
7
岛式开挖
当基坑面积较大，而且地下室底板设计有后浇带或可以留 设施工缝时，还可采用岛式开挖的方法 这种方法与盆式开挖类似，但先开挖边缘部分的土方，将 基坑中央的土方暂时留置，该土方具有反压作用，可有效 地防止坑底土的隆起，有利支护结构的稳定。必要时还可 以在留土区与挡土墙之间架设支撑。在边缘土方开挖到基 底以后，先浇筑该区域的底板，以形成底部支撑，然后再 开挖中央部分的土方。
8
狭长形基坑开挖
1）狭长形基坑一般指基坑宽度在30m以内，基坑长度较长， 类似于地铁车站的基坑；
2）狭长形基坑开挖采用竖向分层，水平向分段的方式，竖
向分层高度根据支撑竖向间距确定，水平向分段宽度根据 支撑水平间距确定； 3）采用分层分段开挖的基坑，可采用留设纵坡的方式，也 可采用分层土方逐层分段挖除的方式； 4）土方开挖过程中留设的临时边坡，各分层的边坡坡度取 1：1.5，纵坡的总坡度取1：3~1：4，纵坡的高度根据环境 保护要求确定，一般不大于3层土方的高度。
• 二、地下结构的换撑设计
深基坑土方开挖、内支撑施工方案(专家论证)
深基坑土方开挖、内支撑施工方案(专家论证)一、引言在城市建设和基础设施建设中，深基坑土方开挖和内支撑施工是一个至关重要的环节。
本文旨在针对深基坑土方开挖和内支撑施工方案进行专家论证，探讨如何在实际施工中更好地保障工程质量和安全。
二、深基坑土方开挖方案1. 土方开挖方法深基坑的土方开挖是整个工程中的首要任务，其施工方法的选择直接影响着后续工程的进展。
在选择土方开挖方法时，需要考虑地质情况、周边环境以及施工设备等因素。
常见的土方开挖方法包括机械挖掘、爆破拆除和手工挖掘等。
2. 土方开挖安全措施在进行深基坑土方开挖时，必须严格遵守相关安全规范，采取有效的安全措施确保施工人员和周边建筑的安全。
这包括施工现场的封闭管理、安全警示标识的设置、定时检查和维护施工设备等。
三、内支撑施工方案1. 内支撑类型选择内支撑是保障深基坑结构稳定的关键措施。
常见的内支撑类型包括钢支撑、混凝土支撑和钢混支撑等。
在选择内支撑类型时，需要充分考虑土层情况、开挖深度和周边环境等因素。
2. 内支撑施工安全控制内支撑施工是深基坑工程中的重要环节，需要严格控制施工过程中的安全风险。
在内支撑施工过程中，应加强现场监督、设立安全防护措施、确保支撑结构的稳定等。
四、专家论证深基坑土方开挖和内支撑施工是复杂的工程环节，需要专家的深入研究和论证。
通过专家的理论支持和实践经验，可以进一步完善土方开挖和内支撑施工方案，提高工程质量和安全性。
五、结论综上所述，通过专家的论证可以有效提高深基坑土方开挖和内支撑施工方案的可行性和科学性，为城市建设和基础设施建设提供更好的技术支持。
以上是深基坑土方开挖、内支撑施工方案的专家论证文档。
希望能对相关领域的研究和实践有所启发。
不看后悔_深基坑内支撑施工流程
不看后悔_深基坑内支撑施工流程深基坑内支撑施工是指在地下室挖掘过程中，为了保证围护结构的稳定性和支撑力的传递，采取适当的措施加固坑壁和提供支撑结构的施工过程。
下面将介绍深基坑内支撑施工的一般流程。
一、前期准备1.方案设计：根据设计需求和地质勘察报告，确定支撑方式和施工方法，制定支撑方案。
2.施工准备：准备好所需的人力、物料和设备，并组织安全培训。
二、模板搭设1.围护结构模板的安装：根据设计要求和方案，搭设模板框架，并进行调整和校准。
2.梁板模板的安装：按照设计要求，进行梁板的模板搭设，保证其稳定性和平整度。
三、支撑结构施工1.支撑杆的安装：根据设计要求和方案，选用合适的支撑杆材料，将支撑杆逐层递进式安装。
2.支撑杆调整：根据调整要求，进行支撑杆的调整和校准，保证其与模板的精确对接。
3.支撑杆的加固：对于需要加强支撑杆的稳定性的梁板，可以通过预应力加固或增加支撑杆数量等方式进行处理。
4.支撑结构的检查：对支撑结构进行检查，确保其安装正确、可靠，并满足设计要求。
四、墙体开挖1.开挖土方：根据设计要求，按层次逐步开挖土方，并进行土方侧斜坡的处理。
2.开挖边坡：开挖过程中，根据土质和地下水的情况，及时处理边坡稳定和地下水排放问题。
3.支护体的架设：在开挖过程中，根据需要，进行支护体的架设，确保墙体的稳定性。
五、地下室施工1.地下室结构的施工：在土方开挖完成后，进行地下室的结构施工，包括墙体、梁板和地板的施工。
2.地下室的加固：在地下室施工过程中，根据需要，进行局部支撑结构的加固，保证施工安全。
六、支撑拆除1.拆除支撑杆：在地下室结构完成后，根据设计要求，依次拆除支撑杆。
2.拆除围护结构模板：在支撑杆拆除后，逐步拆除围护结构模板。
总结：深基坑内支撑施工流程包括前期准备、模板搭设、支撑结构施工、墙体开挖、地下室施工和支撑拆除等步骤。
施工过程中要严格按照设计要求和方案进行，保证施工质量和安全。
同时，需要根据实际情况进行灵活调整和处理，确保施工顺利进行。
深基坑工程——第九章内支撑设计PPT课件
下土方作业，施工周期相对较长。采用爆破方法拆除时，对周围
环境也有一定的影响，爆破后的清理工作量也很大，支撑材料不
能重复利用。
.
1
支撑结构体系的布置原则
内支撑结构体系的设计布置要遵循以下原则： 1、内支撑的结构选型与布置应综合考虑基坑形状、开挖深 度、周围环境及施工顺序等因素，并尽可能对称、均匀布置。 2、水平支撑可采用由对撑、角撑、圆环撑、边桁架及连系 杆件等结构型式组成的平面结构。 3、支撑杆件宜避开主体地下结构的墙、柱等竖向构件。不 应妨碍地下室主体结构施工。 4、水平支撑应在同一平面内形成整体，上、下各道支撑杆 件的中心线宜布置在同一竖向平面内。
设置支撑最后再施工边缘部位的地下室结构。
.
6
盆式开挖
优点：盆式开挖方法支撑用量小、费用低、盆式部位土方 开挖方便，这在基坑面积很大的情况下尤显出优越性，因此， 在大面积基坑施工中非常适用。
缺点：但这种施工方法对地下结构需设置后浇带或在施工中 留设施工缝，将地下结构分两阶段施工，对结构整体性及防 水性亦有一定的影响。
.
8
狭长形基坑开挖
1）狭长形基坑一般指基坑宽度在30m以内，基坑长度较长， 类似于地铁车站的基坑； 2）狭长形基坑开挖采用竖向分层，水平向分段的方式，竖 向分层高度根据支撑竖向间距确定，水平向分段宽度根据 支撑水平间距确定； 3）采用分层分段开挖的基坑，可采用留设纵坡的方式，也 可采用分层土方逐层分段挖除的方式； 4）土方开挖过程中留设的临时边坡，各分层的边坡坡度取 1：1.5，纵坡的总坡度取1：3~1：4，纵坡的高度根据环境 保护要求确定，一般不大于3层土方的高度。
.
5
盆式开挖
盆式开挖——基坑面积大、支撑或拉锚作业困难且无法放
深基坑土方开挖内支撑施工方案范文
深基坑土方开挖内支撑施工方案简介深基坑土方开挖内支撑施工方案是指在进行深基坑开挖时，以一种安全、可靠、高效的方式对开挖现场进行内支撑结构的搭建，保障工人的生命安全、现场的基础稳定和施工顺利进行。
设计原则1.坚持“安全第一、预防为主”的原则。
2.按照《地下工程施工及验收规范》等国家规范标准。
3.充分考虑土层的物理力学特性、地下水水位及周边环境等情况，确定支撑结构形式。
4.在确保质量的前提下，采取高效的施工方案，减少工期、降低成本。
设计步骤1.土方形状和土工参数的确定。
根据现场勘察资料，确定基坑的土方形状、土工参数等。
其中，关键参数包括土体的承载力、抗剪强度、物理性质等。
2.支撑结构方案。
根据土体特性和土方开挖深度、开挖地质条件等因素，选用合理、高效、经济的支撑结构方案。
3.安全监测措施。
在开挖过程中，加强支撑结构的日常监测工作，及时掌握工程变化情况，确保支撑结构安全可靠。
4.开始施工。
施工前，要制定详细的施工方案，严格按照施工规范进行施工操作。
5.施工现场管理。
对施工现场进行全天候的管理，切实保证施工安全和现场秩序。
施工方案深基坑土方开挖内支撑的施工方案大体分为以下几个阶段：阶段一：现场准备工作1.确定基坑位置、钻孔布设及基坑边界的设置和标志等内容。
2.向相关部门上报安全计划、环保计划和现场管理计划等资料。
3.对施工现场进行清理和平整，并对进出场地、机具、材料等进行分类，设置专业通道并设置警示标志。
4.对施工人员进行培训，宣传施工安全规范和现场管理规定，强化安全意识。
阶段二：支撑结构的安装1.根据支撑设计图纸及现场情况，进行工程量的核算，制定施工方案，准备支撑结构所需材料和施工用具等。
2.按照施工方案，对基坑进行分区施工，安装支撑结构。
支撑结构的设置应符合规范要求，尤其是设备的垂直度、平整度和承载能力等要求。
3.在支撑结构安装完毕后，对支撑结构进行检查，如发现问题及时予以整改。
阶段三：开挖土方1.在支撑结构安装完成且经过验收后，进行基坑土方的开挖。
深基坑钢板桩内支撑施工方法
- 密切关注钢板桩和内支撑系统的变形情况- 根据监测数据及时调整施工方案，确保内支撑系统的稳定性和施工质量- 特别注意邻近建筑物、管线的安全，避免施工对其造成影响
6. 拆除工作
- 施工完成后，先拆除锚杆- 然后逐层拆除支撑结构和钢板桩- 确保拆除过程安全，避免对周边环境造成损害
深基坑钢板桩内支撑施工方法
步骤
详细描述
1. 施工准备
- 确定开挖范围和深度- 制定施工进度和计划- 设计基坑尺寸、支护结构、钢板桩布置及锚杆等- 确定施工路线和起始位置- 准备施工所需的机械设备和桩的位置- 打桩：使用适当的打桩设备（如履带吊打桩锤）进行钢板桩的插打- 清洗和预处理：对钢板桩进行必要的清洗和预处理，确保施工质量
3. 内支撑构件施工
- 选择合适的内支撑材料，确保质量符合规定标准- 进行销钉连接或螺栓连接，形成内支撑系统- 在构件之间搭设横撑、斜撑，加强构件的稳定性- 全面检查内支撑构件，确保其无表面质量问题、结构缺陷等
4. 支撑剩余土方
- 钢板桩安装完成后，从顶部开始逐层支撑土方- 使用临时支撑结构（如支撑延伸梁、双层梁等）进行土方支撑- 根据施工计划，逐层进行土方开挖和支撑
超大深基坑分区开挖后加内支撑施工工法(2)
超大深基坑分区开挖后加内支撑施工工法超大深基坑分区开挖后加内支撑施工工法一、前言超大深基坑工程在城市土地的开发中起到了重要的作用。
在深基坑的施工过程中，为了保证基坑开挖的稳定性和安全性，通常需要采取加内支撑的措施。
本文将介绍一种超大深基坑分区开挖后加内支撑的施工工法，该工法具有很强的适用性和实用性。
二、工法特点该工法的特点是在超大深基坑分区开挖后，采用内支撑施工工法，能够有效地提高基坑的开挖稳定性和施工效率。
内支撑即在基坑内部设置支撑结构，通过支撑结构的加固和加固材料的使用，使基坑达到安全稳定的状态。
三、适应范围该工法适用于开挖深度较大的超大深基坑工程，对于高层数基坑、复杂地质条件下的基坑开挖都能够应用。
四、工艺原理该工法的工艺原理是在分析实际工程的基础上，采取了一系列技术措施进行施工。
首先，根据基坑的区域划分，确定内支撑的位置和类型。
然后，设计支撑结构，选择合适的加固材料，进行施工实施。
通过支撑结构的设置和加固材料的应用，提高基坑的抗弯承载能力和抗剪切能力，确保基坑的稳定性和安全性。
五、施工工艺该工法的施工工艺包括以下几个阶段：确定施工范围和控制点，进行土方开挖，设置支撑结构和加固材料，进行支撑结构的安装，进行支撑结构和加固材料的验收。
六、劳动组织在施工过程中，应确定合适的劳动组织方式，包括分工合作、人员配备、工作计划等。
确保施工过程的协调有序，提高施工效率。
七、机具设备该工法所需的机具设备包括挖掘机、吊车、钢筋剪等。
这些机具设备能够满足施工需求并提高施工效率。
八、质量控制为了确保施工过程中的质量达到设计要求，需要进行一系列的质量控制措施。
包括施工材料的验收，支撑结构的安装验收，施工过程中的监测与检测等。
九、安全措施施工中的安全是至关重要的，需要制定合理的安全措施来保障施工人员的安全。
包括施工现场的安全防护，施工人员的安全培训等。
十、经济技术分析该工法的施工周期较长，但能够提高施工效率，节约工期和人力成本。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
盆式开挖
优点：盆式开挖方法支撑用量小、费用低、盆式部位土方 开挖方便，这在基坑面积很大的情况下尤显出优越性，因 此，在大面积基坑施工中非常适用。
缺点：但这种施工方法对地下结构需设置后浇带或在施工 中留设施工缝，将地下结构分两阶段施工，对结构整体性 及防水性亦有一定的影响。
7
岛式开挖
当基坑面积较大，而且地下室底板设计有后浇带或可以留 设施工缝时，还可采用岛式开挖的方法
2
支撑结构体系的布置原则
5、水平支撑的立柱宜尽量设置在支撑的节点处。支撑 的平面布置应有利于利用工程桩作为支撑立柱。 6、支撑的平面布置应尽量便于土方开挖。 7、对于大型深基坑，支撑的平面布置应有利于主体结 构分区分片施工，有利于基坑中主楼的施工。 8、基坑平面设计应尽量避免出现阳角，当不可避免时， 应作加强设计。
3
支撑结构体系的布置原则
9、当支撑系统采用钢砼围檩时，间隔一般8.0~10.0m。 当采用钢围檩时，支撑点间距不宜大于4m；当相邻支撑 之间的水平距离较大时，应在支撑端部两侧与围檩之间 设置八字撑，八字撑宜左右对称，与围檩的夹角不宜大 于60度。 10、水平支撑整体或单独受力单元宜必须与围檩共同组 成几何不变体系，优先采用超静定体系。
1）狭长形基坑一般指基坑宽度在30m以内，基坑长度较长， 类似于地铁车站的基坑； 2）狭长形基坑开挖采用竖向分层，水平向分段的方式，竖 向分层高度根据支撑竖向间距确定，水平向分段宽度根据 支撑水平间距确定； 3）采用分层分段开挖的基坑，可采用留设纵坡的方式，也 可采用分层土方逐层分段挖除的方式； 4）土方开挖过程中留设的临时边坡，各分层的边坡坡度取 1：1.5，纵坡的总坡度取1：3~1：4，纵坡的高度根据环境 保护要求确定，一般不大于3层土方的高度。
5
盆式开挖
盆式开挖——基坑面积大、支撑或拉锚作业困难且无法放 坡的基坑。
开挖过程：
先开挖基坑中央部分，形成盆式此时可利用留位的土坡来 保证支护结构的稳定，此时的土坡相当于“土支撑”。 随后再施工中央区域内的基础底板及地下室结构形成“中 心岛”。 在地下室结构达到一定强度后开挖留坡部位的土方，并按 “随挖随撑，先撑后挖”的原则，在支护结构与“中心岛” 之间设置支撑最后再施工边缘部位的地下室结构。
4
Hale Waihona Puke 换撑设计• 换撑的设计一般可分为两个部分设计： • 一、围护体与结构外墙之间的换撑设计：该区域的换
撑标高分别对应地下各层结构平面标高。 • 1、围护体与基础底板间换撑：基础底板周边的换撑板
带为了施工上的方便，通常采用素砼填充即可； • 2、围护与地下各层结构间换撑：一般采用钢砼换撑板
带的方式。 • 二、地下结构的换撑设计
这种方法与盆式开挖类似，但先开挖边缘部分的土方，将 基坑中央的土方暂时留置，该土方具有反压作用，可有效 地防止坑底土的隆起，有利支护结构的稳定。必要时还可 以在留土区与挡土墙之间架设支撑。在边缘土方开挖到基 底以后，先浇筑该区域的底板，以形成底部支撑，然后再 开挖中央部分的土方。
8
狭长形基坑开挖

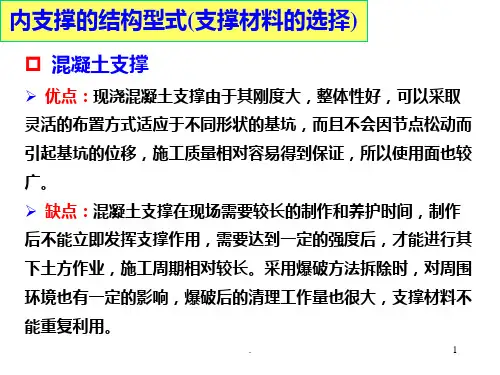

内支撑的结构型式(支撑材料的选择)
混凝土支撑
➢ 优点：现浇混凝土支撑由于其刚度大，整体性好，可以采取 灵活的布置方式适应于不同形状的基坑，而且不会因节点松动而 引起基坑的位移，施工质量相对容易得到保证，所以使用面也较 广。 ➢ 缺点：混凝土支撑在现场需要较长的制作和养护时间，制作 后不能立即发挥支撑作用，需要达到一定的强度后，才能进行其 下土方作业，施工周期相对较长。采用爆破方法拆除时，对周围 环境也有一定的影响，爆破后的清理工作量也很大，支撑材料不 能重复利用。
1
支撑结构体系的布置原则
内支撑结构体系的设计布置要遵循以下原则： 1、内支撑的结构选型与布置应综合考虑基坑形状、开挖深 度、周围环境及施工顺序等因素，并尽可能对称、均匀布置。 2、水平支撑可采用由对撑、角撑、圆环撑、边桁架及连系 杆件等结构型式组成的平面结构。 3、支撑杆件宜避开主体地下结构的墙、柱等竖向构件。不 应妨碍地下室主体结构施工。 4、水平支撑应在同一平面内形成整体，上、下各道支撑杆 件的中心线宜布置在同一竖向平面内。
9
