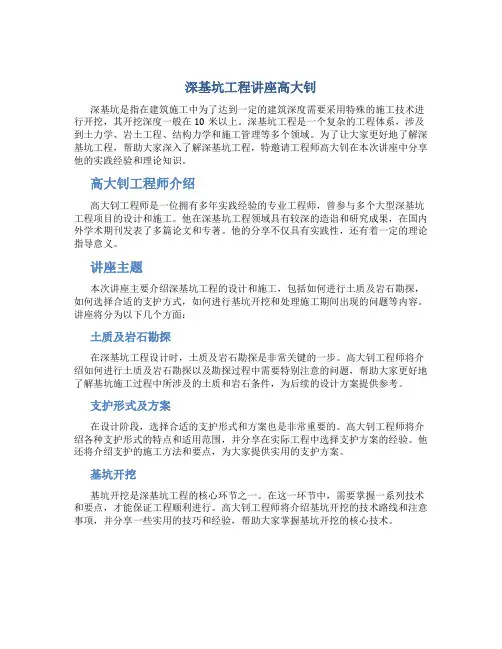

深基坑工程讲座高大钊
深基坑工程讲座高大钊深基坑是指在建筑施工中为了达到一定的建筑深度需要采用特殊的施工技术进行开挖，其开挖深度一般在10米以上。
深基坑工程是一个复杂的工程体系，涉及到土力学、岩土工程、结构力学和施工管理等多个领域。
为了让大家更好地了解深基坑工程，帮助大家深入了解深基坑工程，特邀请工程师高大钊在本次讲座中分享他的实践经验和理论知识。
高大钊工程师介绍高大钊工程师是一位拥有多年实践经验的专业工程师，曾参与多个大型深基坑工程项目的设计和施工。
他在深基坑工程领域具有较深的造诣和研究成果，在国内外学术期刊发表了多篇论文和专著。
他的分享不仅具有实践性，还有着一定的理论指导意义。
讲座主题本次讲座主要介绍深基坑工程的设计和施工，包括如何进行土质及岩石勘探，如何选择合适的支护方式，如何进行基坑开挖和处理施工期间出现的问题等内容。
讲座将分为以下几个方面：土质及岩石勘探在深基坑工程设计时，土质及岩石勘探是非常关键的一步。
高大钊工程师将介绍如何进行土质及岩石勘探以及勘探过程中需要特别注意的问题，帮助大家更好地了解基坑施工过程中所涉及的土质和岩石条件，为后续的设计方案提供参考。
支护形式及方案在设计阶段，选择合适的支护形式和方案也是非常重要的。
高大钊工程师将介绍各种支护形式的特点和适用范围，并分享在实际工程中选择支护方案的经验。
他还将介绍支护的施工方法和要点，为大家提供实用的支护方案。
基坑开挖基坑开挖是深基坑工程的核心环节之一。
在这一环节中，需要掌握一系列技术和要点，才能保证工程顺利进行。
高大钊工程师将介绍基坑开挖的技术路线和注意事项，并分享一些实用的技巧和经验，帮助大家掌握基坑开挖的核心技术。
施工期间问题处理在深基坑工程施工期间，难免会遇到一些突发问题。
高大钊工程师将介绍如何应对施工过程中出现的问题，包括如何制定应急预案、如何进行紧急处理等。
他还将分享一些施工管理的实用经验，帮助大家更好地处理施工期间的问题。
深基坑工程是一项复杂而重要的工程，需要多个领域的知识和技术支持。
基坑工程设计培训讲义PPT课件
§1-2 基坑工程勘察
三、基坑周边环境勘察 1）周边建筑物 2）地下设施、给水排水、电缆、煤气、污水、雨 水管网 3）道路、车载 4）地表水、地下水管渗漏 四、本工程地下结构情况 1）地下室平面布置与建筑红线来选择支护结构形 式和支撑布置 2）桩位布置尽可能利用工程桩以降低造价 3）地下室层数、楼板、底板的标高
打拔钢板桩机施工
§1-3 支护结构设计
3、型钢横挡板（如图）
组成：工字钢（H型钢）桩+横挡板 +围檩+支撑
适用范围：用于土质较好，地下水 位较低地区
荷载传递：土压力、水压力 横挡板 工字钢柱 围檩
支撑
§1-3 支护结构设计
4、钻孔灌注桩 优点：施工无噪声，无振动，无挤压，刚度大，抗 弯能力强，变形小。 适用范围：7-15m的基坑
a. 承载能力极限状态 b. 正常使用极限状态
§1-1 基坑工程的内容、设计原则与安全等级
三、基坑支护结构的安全等级
基坑侧壁安全等级及重要性系数
安全等级
破坏后果
重要性系数
一级
影响很严重
1.10
二级
影响一般
1.00
三级
影响不严重
0.90
§1-1 基坑工程的内容、设计原则与安全等级
基坑变形的监控值(cm)
搅拌机
水泥土墙——水泥土搅拌桩成墙
§1-3 支护结构设计
2、钢板桩
槽钢钢板桩：槽钢长6-8m，适用于不超过4m的基坑
热轧锁扣钢板桩：有U形、L形、一字形、H形和组合 型，适用于5-8m的基坑
优点：取材方便，施工简便，重复使用 缺点：刚度低易变形，深基坑需设支撑。不完全止水，
可与井点排水结合。
热轧锁扣钢板桩

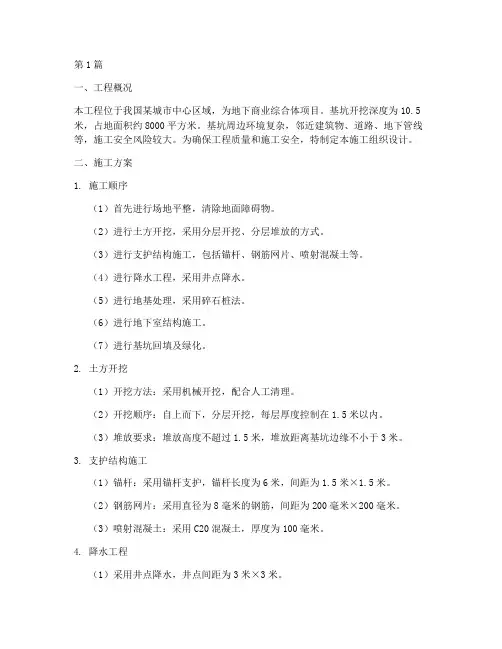

深基坑工程施工组织设计(3篇)
第1篇一、工程概况本工程位于我国某城市中心区域，为地下商业综合体项目。
基坑开挖深度为10.5米，占地面积约8000平方米。
基坑周边环境复杂，邻近建筑物、道路、地下管线等，施工安全风险较大。
为确保工程质量和施工安全，特制定本施工组织设计。
二、施工方案1. 施工顺序（1）首先进行场地平整，清除地面障碍物。
（2）进行土方开挖，采用分层开挖、分层堆放的方式。
（3）进行支护结构施工，包括锚杆、钢筋网片、喷射混凝土等。
（4）进行降水工程，采用井点降水。
（5）进行地基处理，采用碎石桩法。
（6）进行地下室结构施工。
（7）进行基坑回填及绿化。
2. 土方开挖（1）开挖方法：采用机械开挖，配合人工清理。
（2）开挖顺序：自上而下，分层开挖，每层厚度控制在1.5米以内。
（3）堆放要求：堆放高度不超过1.5米，堆放距离基坑边缘不小于3米。
3. 支护结构施工（1）锚杆：采用锚杆支护，锚杆长度为6米，间距为1.5米×1.5米。
（2）钢筋网片：采用直径为8毫米的钢筋，间距为200毫米×200毫米。
（3）喷射混凝土：采用C20混凝土，厚度为100毫米。
4. 降水工程（1）采用井点降水，井点间距为3米×3米。
（2）井点深度根据地下水位情况确定，一般深度为8米。
（3）井点施工完成后，进行试抽水，确保降水效果。
5. 地基处理（1）采用碎石桩法进行地基处理。
（2）碎石桩直径为300毫米，间距为1.5米×1.5米。
（3）碎石桩施工完成后，进行压实，确保地基承载力满足设计要求。
6. 地下室结构施工（1）地下室结构采用钢筋混凝土框架结构。
（2）钢筋采用HRB400级，混凝土采用C30。
（3）地下室结构施工应严格按照设计要求进行，确保结构安全。
三、施工进度计划1. 施工准备阶段：1个月。
2. 土方开挖及支护结构施工：3个月。
3. 降水工程及地基处理：1个月。
4. 地下室结构施工：5个月。
5. 基坑回填及绿化：1个月。
深基坑工程专项方案(3篇)
第1篇一、工程概况1.1 项目名称：XX深基坑工程1.2 项目地点：XX市XX区XX路XX号1.3 建设单位：XX房地产开发有限公司1.4 设计单位：XX工程设计研究院1.5 施工单位：XX建筑工程有限公司1.6 工程规模：本工程为地下两层，总建筑面积约10万平方米，基坑开挖深度约10米。
1.7 工程特点：本工程基坑开挖深度较大，周边环境复杂，地质条件多变，施工难度较大。
二、工程地质及水文地质条件2.1 地质条件：（1）地表层：素填土，厚度约1.5米，松散，承载力较低。
（2）下卧层：粉质粘土，厚度约5米，软塑，承载力中等。
（3）基岩：石灰岩，厚度约3米，坚硬，承载力高。
2.2 水文地质条件：（1）地下水类型：孔隙水，地下水位埋深约1.5米。
（2）地下水对混凝土有侵蚀性，需采取防水措施。
三、施工组织设计3.1 施工进度计划：（1）前期准备：1个月。
（2）基坑开挖：3个月。
（3）支护结构施工：2个月。
（4）地下室结构施工：6个月。
（5）室外工程：3个月。
（6）竣工验收：1个月。
3.2 施工队伍：（1）项目经理部：由具备丰富经验的项目经理、技术负责人、质量负责人等组成。
（2）施工队伍：由具有相应资质和经验的施工队伍组成。
3.3 施工机械：（1）挖掘机：用于基坑开挖。
（2）吊车：用于材料运输。
（3）搅拌机：用于混凝土搅拌。
（4）振捣器：用于混凝土振捣。
四、深基坑支护方案4.1 支护结构形式：本工程采用地下连续墙+内支撑的支护结构形式。
4.2 地下连续墙：（1）墙体厚度：800mm。
（2）墙体材料：C30钢筋混凝土。
（3）墙体插入深度：不小于基岩面以下1.5米。
（4）墙体间距：1.5米。
4.3 内支撑：（1）支撑形式：采用钢筋混凝土支撑。
（2）支撑间距：2.5米。
（3）支撑截面：300mm×300mm。
（4）支撑材料：C30钢筋混凝土。
4.4 防水措施：（1）墙体防水：采用防水混凝土。
（2）接缝防水：采用橡胶止水带。
深基坑工程施工方案(3篇)
第1篇一、工程概况本工程位于XX市XX区，总建筑面积约XX万平方米，其中地上XX万平方米，地下XX万平方米。
基坑深度约XX米，属于深基坑工程。
根据地质勘察报告，基坑周边地层主要为粉质粘土、砂质粘土、砾石层等。
为确保基坑施工安全、顺利进行，特制定本施工方案。
二、施工组织设计1. 施工队伍（1）项目经理部：负责整个工程的施工组织、协调和管理。
（2）施工队伍：根据工程特点和施工需求，组建专业的施工队伍，包括土方工程、钢筋工程、混凝土工程、模板工程、防水工程等。
2. 施工进度计划（1）施工准备阶段：预计时间为XX天。
（2）基坑开挖阶段：预计时间为XX天。
（3）基础及主体结构施工阶段：预计时间为XX天。
（4）装饰装修阶段：预计时间为XX天。
（5）竣工验收阶段：预计时间为XX天。
三、施工工艺及质量控制1. 施工工艺（1）基坑支护：采用围护桩加锚杆支护体系。
（2）基坑开挖：采用分层开挖、分段支护、分层堆放、及时清运的原则。
（3）基础及主体结构施工：采用现浇钢筋混凝土结构，严格按照设计图纸和规范要求进行施工。
2. 质量控制（1）材料控制：选用优质材料，确保材料质量符合设计要求。
（2）施工过程控制：严格执行施工规范，确保施工质量。
（3）检验检测：对关键工序和关键部位进行检验检测，确保工程质量。
四、安全文明施工1. 安全施工（1）制定安全管理制度，明确安全责任。
（2）对施工人员进行安全教育培训，提高安全意识。
（3）施工现场设置安全警示标志，确保施工安全。
2. 文明施工（1）施工现场整洁有序，材料堆放整齐。
（2）施工过程中减少噪音、粉尘等污染。
（3）施工现场设置文明施工标语，提高文明施工意识。
五、环境保护1. 施工废水：采用沉淀池处理，达标排放。
2. 施工废渣：及时清运，避免污染环境。
3. 施工噪音：采取隔音、减震等措施，降低噪音污染。
六、应急措施1. 雨季施工：做好排水设施，防止基坑积水。
2. 地质灾害：加强监测，及时发现并处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
深基坑工程设计内容
（1） 基坑支护结构设计的极限状态
基坑支护结构设计应满足两种极限状态
的要求：
1)承载能力极限状态
基坑工程的承载能力极限状态要求不出
现以下各种状况：
① 支护结构的结构性破坏——挡土结构、锚
撑结构折断、压屈失稳，锚杆的断裂、拔出，
挡土结构地基基础承载力不足等使结构失去
承载能力的破坏形式。
② 基坑内外土体失稳——基坑内外土体整体
滑动，坑底隆起，结构倾倒或踢脚等破坏形式。
③ 止水帷幕失效——坑内出现管涌、流土或
流砂。
2)正常使用极限状态
基坑的正常使用极限状态，要求不出现以
下各种状况：
① 基坑变形影响基坑正常施工、工程桩产生
破坏或变位；影响相邻地下结构、相邻建筑、
管线、道路等正常使用。
② 影响正常使用的外观或变形。
③ 因地下水抽降而导致过大的地面沉降。
（2）基坑支护结构的设计内容
①支护结构体系的选型及地下水控制方式。
②支护结构的强度和变形计算。
③基坑内外土体稳定性计算。
④基坑降水、止水帷幕设计。
⑤基坑施工监测设计及应急措施的制定。
⑥施工期可能出现的不利工况验算。
以上设计内容，可以分成三个部分。其一
是支护结构的强度变形和基坑内外土体稳定
性设计；其二是对基坑地下水的控制设计；其
三是施工监测，包括对支护结构的监测和周边
环境的监测。软土地区的深基坑坑底以下土层
较软，加固坑内被动区土体，可减小支护桩入
土深度、基坑变形。加固范围由计算或类似工
程经验确定。加固的方法常用喷射注浆、深层
搅拌。深层搅拌局部加固的形式如图 2.2.3
所示。
图2.2.3 深层搅拌局部加固的形式
5、基坑工程设计依据
基坑工程设计时，首先应掌握以下设计资
料(即设计依据)：
① 岩土工程勘察报告。区别基坑工程的安全
等级进行专门的岩土工程勘察，或与主体建筑
勘察一并进行，但应满足基坑工程勘察的深度
和要求。区别基坑工程的规模和地质环境条件
复杂程度进行分阶段勘察和施工勘察。具体要
求详见有关章节。
② 建筑总平面图、工程用地红线图、地下工
程的建筑、结构设计图。
③ 邻近建筑物的平面位置，基础类型及结构
图、埋深及荷载，周围道路、地下设施、市政
管道及通信工程管线图、基坑周围环境对基坑
支护结构系统的设计要求。在基坑工程的设计
中，支护结构、降水井、观测井及止水帷幕、
锚拉系统等构件，均不得超越工程用地红线范
围。
6、支护结构设计计算方法综述
实体重力式支护结构按重力式挡土墙的
设计原则计算，主要涉及支承挡墙自重的地基
承载力及稳定验算，而稳定验算以条分法为
主。
桩、 墙式支护结构必须按土与支护结构
共同作用的原则进行设计计算，即结构内力与
支护结构的刚度、岩土体变形有关。按土与支
护结构共同作用的原则进行分析是一个较难
的课题。
目前，支护结构计算的静力平衡法和等值
梁法还在广泛使用于桩、墙式支护结构。这些
方法都未考虑土与结构的相互作用，显然只是
在特定条件下方可使用——实际应仅用于地
层条件及环境条件较好的小型基坑。
用于桩、墙式支护结构的弹性抗力法，又
称为侧向弹性地基反力法、地基反力法、土抗
力法、竖向弹性地基梁的基床系数法等，属于
承受水平荷载的弹性地基梁分析的范畴，能较
好地反映基坑开挖和回筑过程各种工况和复
杂情况对支护结构受力的影响，例如：施工过
程中基坑开挖、支撑设置、失效或拆除、荷载
变化、预加压力、墙体刚度改变、与主体结构
板、墙的结合方式、内撑式挡土结构基坑两侧
非对称荷载等的影响；结构与地层的相互作用
及开挖过程中土体刚度变化的影响；支护结构
的空间效应及支护结构与支撑系统的共同作
用；反映施工过程及施工完成后的使用阶段墙
体受力变化的连续性。因此对于地高层建筑施
工 层软弱、环境保护要求高的基坑、多支点
支护结构或空间效应明显的支护结构，宜采用
侧向弹性地基反力法。侧向弹性地基反力法的
计算精度主要取决于一些基本计算参数的取
值是否符合实际，如基床系数、墙背和墙前土
压力的分布、支撑的刚度等。各地可通过地区
经验加以完善；还需注意在淤泥质地层中，由
于难以反映土体的流变特性，计算墙体水平位
移可能偏小，应通过工程实践予以调整。弹性
抗力法可求得较为符合实际的内力及变形，但
仍无法考虑非线性的条件；也无法求得基坑周
围地面的沉降。 因此，必须根据基坑支护的
具体方法，分析支护结构各部分与土的相互作
用条件，选取适当的算法，才能比较符合实际。
影响支护结构变形和地面变形的因素复杂，目
前尚无实用的理论计算方法可用于工程实践，
在工程设计中主要依据设计经验和工程类比
及采取控制性措施解决。
