水力喷射压裂技术

吐哈油田井下技术作业公司
二、水力喷射压裂技术
3、含砂浓度、砂粒度： 含砂量与切割效能有密切关系。增加含砂量就增加单位时间 内切割目的物的砂粒数。含砂量越高，切割效能越好。但是，含 砂量过高容易引起砂堵影响喷射效果。最优浓度范围为6%～8%。 砂子的直径对射孔直径有直接影响。砂粒直径越大，质量就 越大，因而冲击力越大。但砂粒直径的增加受喷嘴直径的限制。 一般讲，砂粒直径取喷嘴直径的1/6到1/3为最佳。
吐哈油田井下技术作业公司
二、水力喷射压裂技术
4、最优喷射时间： 最优喷射时间，是指在一定的工作压力下，喷射 获得最大深度所需要的时间。当射流达到一定深度后， 继续延长喷射时间既无意义，也不经济。我们认为， 对套管和其他钢材，喷射时间一般在20分钟之内，即 可达到满意的效果，而对其它材料，喷射15-20分钟 即可。
水力喷射压裂技术
井下技术作业公司 2008年12月1日
吐哈油田井下技术作业公司
主要内容
一、国内外水力喷射压裂技术应用 二、水力喷射压裂技术简介 三、水力喷射压裂项目进展状况 四、下步工作安排
吐哈油田井下技术作业公司
一、国内外水力喷射、国内外水力喷射压裂技术应用
吐哈油田井下技术作业公司
二、水力喷射压裂技术简介

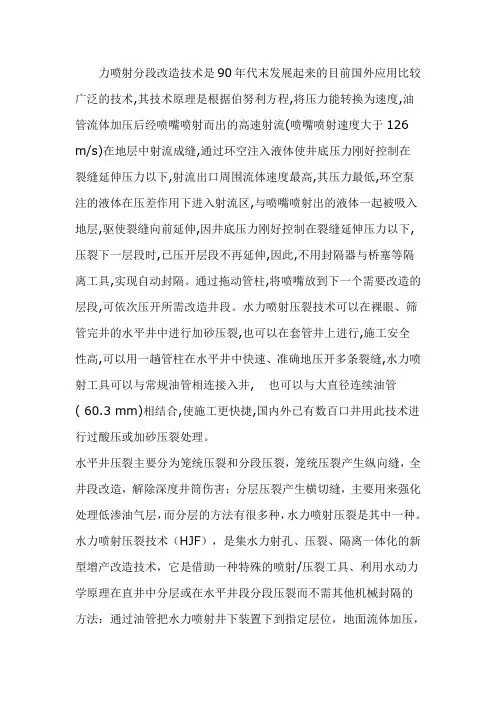

(三)水力喷射压裂技术原理
水力喷射压裂是集水力喷砂射孔、压裂、隔离一体化的新型增产改 造技术。流体通过喷射工具，将高压能量转换成动能，产生高速流体冲 击（或切割）套管或岩石形成射孔通道。水力射孔易准确定位，在地层 内形成定向孔，且穿透深，孔径大，在地层中产生导引孔缝来辅助定向 水力压裂，可以降低起裂压力更利于裂缝起裂。
吐哈油田井下技术作业公司
二、水力喷射压裂技术
5、围压： 围压对射流的影响很大，在其他的条件完全相同时，
有围压时的射孔深度要大大降低。通过对曲线的观察可以 看出，射孔深度随着围压的增大近似成线性递减。
吐哈油田井下技术作业公司
二、水力喷射压裂技术
6、磨料类型： 硬度大、带棱角的磨料材料射孔效果好。考虑到成本、原料 来源等因素，现场可采用石英砂。 7、岩性： 岩性对水力喷砂射孔能力有较大影响，随岩石强度减弱，射 孔深度增大。
上式表明，当L=6D 时，其射流速度仍然保持起初速度的V0不变，自该点之后， 射流则按上述规律逐渐减小。
吐哈油田井下技术作业公司
二、水力喷射压裂技术
2、压力： 根据水力学的动量定律，如果喷射液体的重率（指其含 砂量）不变，则对目的物的冲击力由流速决定。这说明，在 水力喷射中流速是极为重要的因素。 磨料射流射孔能力随压力的升高而增强。试验证明，当 通过喷嘴的流速保持在120米/秒以上、工作压力12MPa以上时， 便可以取得较好的切割效能。
吐哈油田井下技术作业公司
一、国内外水力喷射压裂技术应用
国外已应用超过1000口井，美国路易斯安那 州西部Jannes Lime地层(裸眼完井)水力喷射酸 压处理过80多口井，平均每口井造缝8条，共造 缝600多条。
总体上看,水力喷射压裂增产技术非常成功。 水力喷射压裂技术在全世界范围内迅速发展,逐 渐扩展到加拿大、巴西、哈萨克斯坦、俄罗斯等, 技术主要由Halliburton公司和BJ公司等所掌握。
⑴国外应用状况：
Halliburton公司首先在美国得克萨斯州和新墨 西哥州等多口油井进行了试验和作业,效果显著。
2003年,首次在巴西的Campus湾海上一口井试作 业并取得成功。
2004年中期Hulliburton公司首次采用水力喷 射环空压裂技术进行直井增产作业。
2005年初美国的Barnett油田第1次在水平井使 用水力喷射环空压裂技术。
2008年8月-11月吐哈井下公司与与Halliburton能源服 务公司合作在DP1井、牛东平2井、青2-56H井及玉门庙平11 井、F239H井实施了水力喷射压裂工艺技术。
目前国内各油田使用该技术累计10余口井。
吐哈油田井下技术作业公司
二、水力喷射压裂技术简介
吐哈油田井下技术作业公司
二、水力喷射压裂技术简介 (一)水力喷射原理
1、喷嘴的几何形状与射流分析： 喷嘴是能量转换的工具，高压液体通过喷嘴时，形成高速射流，因 此，喷嘴应具备：良好的耐磨性；较高的流量系数；流速的质量高， 等速核心的流速较大且不易扩散等。
从水力学知识得，流束任意一点处的速度可由下式求得： VL =CV0D/L
式中: VL——微粒喷嘴出口距离为L 处的射流轴心速度； C——为试验常数≈6； V0——为射流初速度； D——为喷嘴直径； L——为喷嘴出口至喷射物距离。
原理：根据水动力学动量-冲量原理，固体颗粒受水载体加 速，高速冲击套管和岩石，产生切割作用。优点：一是可以增加 穿透深度；二是不会造成像常规射孔那样的地层压实伤害；三是 开孔的孔径加大；四是可以根据分层和地应力的要求，有选择定 向射孔。
吐哈油田井下技术作业公司
二、水力喷射压裂技术
(二)水力喷砂射孔影响因素分析
吐哈油田井下技术作业公司
一、国内外水力喷射压裂技术应用
⑵国内应用状况：
2005年12月,中国石油长庆油田分公司与Halliburton 能源服务公司合作,采用常规油管在靖安油田靖平1井和庄 平3井顺利完成增产作业,这是该工艺在国内首次试验。
2007年7月四川白浅110井的现场试验首次成功实现了 应用Φ50.8 mm连续管水力喷砂逐层压裂、一天内连续加砂 压裂3层。该技术正受到国内工程技术人员的高度关注。
吐哈油田井下技术作业公司
二、水力喷射压裂技术简介
（1）水力喷射压裂技术利用高压射流定向射孔，比常规炮弹射 孔产生的孔洞大，和裂缝的联通性好；高速高压射流的冲击没有形 成压实带污染；减轻近井筒地带应力集中，有利于提高近井筒地带 渗透率；穿透近井筒污染带，泄油面积增大，提高油井产量。
（2）水力喷射压裂技术是一项有效控制裂缝起裂的增产措施。 水力喷射在射孔通道顶端产生较高的滞点压力，在该处地层产生多 条微裂缝，降低了裂缝的起裂压力，更有利于压裂过程生成大裂缝； 利用水力喷射定向射孔，可以将喷射工具准确下到设计造缝位置， 能够在井中准确造缝；裂缝基本是在射孔通道的顶端产生并延伸， 有效控制了起裂方向和裂缝延伸方向。
