MW机组高低压厂用电配置原则及系统图讲解

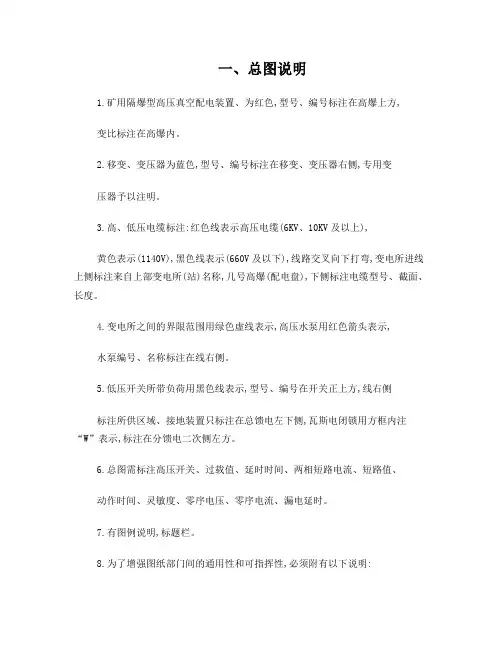

供电系统图说明

一、总图说明1.矿用隔爆型高压真空配电装置、为红色,型号、编号标注在高爆上方,变比标注在高爆内。
2.移变、变压器为蓝色,型号、编号标注在移变、变压器右侧,专用变压器予以注明。
3.高、低压电缆标注:红色线表示高压电缆(6KV、10KV及以上),黄色表示(1140V),黑色线表示(660V及以下),线路交叉向下打弯,变电所进线上侧标注来自上部变电所(站)名称,几号高爆(配电盘),下侧标注电缆型号、截面、长度。
4.变电所之间的界限范围用绿色虚线表示,高压水泵用红色箭头表示,水泵编号、名称标注在线右侧。
5.低压开关所带负荷用黑色线表示,型号、编号在开关正上方,线右侧标注所供区域、接地装置只标注在总馈电左下侧,瓦斯电闭锁用方框内注“W”表示,标注在分馈电二次侧左方。
6.总图需标注高压开关、过载值、延时时间、两相短路电流、短路值、动作时间、灵敏度、零序电压、零序电流、漏电延时。
7.有图例说明,标题栏。
8.为了增强图纸部门间的通用性和可指挥性,必须附有以下说明:(1)矿井电压等级、运行方式、联络开关处于分闸或合闸状态。
(2)闭合高压进线开关需经矿机电系统某领导同意,并注明姓名。
(3)闭合高压联络开关需经矿机电系统某领导同意,并注明姓名。
(4)介绍高爆型号及具有哪几种保护。
(5)介绍高压真空启动器型号及具有哪几种保护。
(6)介绍低压开关型号及具有哪几种保护。
(7)介绍局扇风机,抽放泵站,供电是否符合要求。
二、采区变电所供电系统图说明:1.由于其高压、低压供电部分图例及标注与总图一致,在此不在赘述。
2.高爆开关之间的高压电缆短节标注其型号、截面、长度,详见图例。
3.附有图例说明、标题栏。
4、高压开关附有过负荷整定值、短路整定值,低压开关附有过负荷整定值、短路整定值、最远点两相短路电流值。
5、瓦斯电闭锁用方框内注“W”表示,标注在分馈电二次侧左方,风电闭锁用方框内注“F”表示,标注在分馈电二次侧左方。
6、图纸说明(1)介绍矿井回路电压等级及运行方式,各井下变电所是否属于分列运行状态,(2)闭合高压进线开关需经矿机电系统某领导同意,并注明姓名。
发电厂低压厂用系统的整定计算课件

短路电流计算实例分析
以某发电厂低压厂用系统为例,介绍短路电流计算的 具体步骤和方法。
输标02入题
首先应收集系统相关元件的参数和短路前各相电流值 ,包括变压器、电动机、电缆等元件的额定电压、额 定电流、电阻、电抗等参数。
01
03
最后根据计算结果,整定保护装置的整定值,并进行 校验,以确保保护装置在系统发生故障时能够正确动
06
低压厂用系统的安全运行与管理
安全运行的基本原则与措施
01
遵守安全规程
严格遵守发电厂的安全规程和操 作程序,确保低压厂用系统的安 全运行。
02
定期检查维护
03
强化员工培训
定期对低压厂用系统进行全面检 查,及时发现并处理潜在的安全 隐患。
加强员工的安全意识和操作技能 培训,提高员工应对突发状况的 能力。
安全运行的监控与维护
实时监控
通过自动化系统和在线监测设备,实时监控低压厂用 系统的运行状态和参数。
定期维护
按照维护计划定期对低压厂用系统进行维护和保养, 确保系统设备处于良好状态。
故障处理
及时发现并处理系统故障,防止故障扩大影响整个发 电厂的稳定运行。
安全事故的预防与处理
风险评估
对低压厂用系统可能存在的安全风险进行评估 ,制定相应的预防措施。
发电厂低压厂用系统的整 定计算课件
• 发电厂低压厂用系统概述 • 低压厂用系统的整定计算原理 • 低压厂用系统的保护配置 • 低压厂用系统的短路电流计算 • 低压厂用统的继电保护整定计算 • 低压厂用系统的安全运行与管理
01
发电厂低压厂用系统概述
系统组成与功能
组成
发电厂低压厂用系统主要由变压 器、发电机、断路器、隔离开关 、电流互感器等设备组成。
330MW机组高低压厂用电配置原则及系统图讲解

• 厂用电接线图二(华东院设计风格)
长山热电厂电气一 次主接线2011.10.14.dwg
二、330MW机组厂用电设计原则 (一)厂用电的电压等级 我公司厂用电系统电压等级:6KV、380V/220V 、直流220V/110V。
设计依据:
(三)厂用电系统中性点接地方 式
• 1、6KV系统:
• 中性点经低电阻接地
电动机自起动:
是指当自用电源短时消失后又恢复(如切换电源 和故障后恢复)时,原来运转的自用电动机在电源消 失时停止运行后无需运行人员作起动操作即可自行 起动,迅速恢复运转。 自起动能大大缩短电动机重新起动的时间,对 一些不允许长时间停电的I、Ⅱ类负荷来说是很重要 的。 由于自用变压器的容量有限,不可能所有的电 动机都参与自起动,另外有部分电动机短时停电对 发电厂正常运行不会造成直接影响。所以自用电动 机可分为具有自起动和不具有自起动两类。一般Ⅲ 类和部分Ⅱ类负荷不参加自启动。
交流不停电电源(UPS)种类
由蓄电池经静态逆变装置 逆变机组(直流电动机—交流发电机组)将直流变为 交流
(五)厂用电接线形式
1、“按炉分段”原则—— 即将厂用电母线按锅炉台数分成若干独立段。同 一单元的辅机独立接至同一段;并由一台高压厂用变 压器供电
2.高压厂用母线分段形式
• 高压厂用电分为IA、IB,脱硫段,炉后集中段 • 设计依据:
(1)I类负荷及对供电的要求
I类负荷定义:
指短时(手动切换恢复供电所需的时间)停电也 可能影响人身或设备安全,使生产停顿或发电量大 量下降的负荷。
火电厂的I类负荷:
给水泵、凝结水泵、循环水泵、引风机、送风 机、给粉机及水电厂的调速器、压油泵、润滑油泵 等。
I类负荷对供电的要求
发电厂的原则性热力系统及画法

原则性热力系统的绘制
某凝汽式发电机组, 某凝汽式发电机组,采用两台两段式高压 加热器、两台低压加热器、 加热器、两台低压加热器、一台定压除氧器和 一台轴封加热器, 一台轴封加热器,汽轮机的第三段抽汽送至除 氧器。低压加热器的疏水采用逐级自流, 氧器。低压加热器的疏水采用逐级自流,最后 用疏水泵送入一号低加出口的主凝结水管道中。 用疏水泵送入一号低加出口的主凝结水管道中。 并采用一级排污水利用系统, 并采用一级排污水利用系统,化学补充水经浓 缩的排污水加热后送入除氧器, 缩的排污水加热后送入除氧器,排污水则排入 地沟。 地沟。
设备: 设备:
锅炉、汽轮机、凝汽器、回热加热器、除氧器、 锅炉、汽轮机、凝汽器、回热加热器、除氧器、 凝结水泵、给水泵及疏水泵等及连接管道。 凝结水泵、给水泵及疏水泵等及连接管道。
原则性热力系统的特点 同类型同参数的设备在图上只表示一个;备 同类型同参数的设备在图上只表示一个; 用设备和管路都不画出;附件一般均不表示, 用设备和管路都不画出;附件一般均不表示,额 定工况时所需的附件除外。 定工况时所需的附件除外。 反映了火电厂工质的流程和热力设备之间的 有机联系;表明了工质的能量转换及热量利用过 有机联系; 程。
表明了工质的能量转换及热量利用过1一锅炉2一汽轮机3一发电机4凝汽器5一凝结水泵6低压加热器7一疏水泵8一除氧器9一给水泵10一高压加热器11一连续排污扩容12一排污水冷却器13一地沟200mw机组的原则性热力系统300mw机组的原则性热力系统cc2590型供热式汽轮机原则性热力系统抽气器轴封加热器热网水泵回水泵减温减压器注意
N25-35- N25-35-7型机组的原则性热力系统
1一锅炉 2一汽轮机 3一发电机 4-凝汽器 5一凝结水泵 6-低压加热器 7一疏水泵 8一除氧器 9一给水泵 10一高压加热器 10一高压加热器 11一连续排污扩容 11一连续排污扩容 器 12一排污水冷却器 12一排污水冷却器 13一地沟 13一地沟
火电厂135MW高低压旁路系统

135MW高低压旁路系统我厂为135MW机组提供配套的PL135/30型汽机旁路系统装置,是在消化吸收国内外设备的技术基础上研制开发的电动旁路系统装置。
一、旁路系统布置本旁路系统装置为单路布置的二级串联旁路系统,额定设计容量为30%B-MCR,最大流通能力为132t/h,可满足机组在不同工况下启动调节的需要。
二级串联旁路系统分别由高压旁路喷水调节阀和低压旁路组成,为预防减温水泄漏,高压旁路喷水调节阀和低压旁路喷水调节阀前各布置了隔离阀。
的阀门开启和关闭时间均为高、低压旁路变换阀15s,高、低压喷水调节阀10s,高、低压隔离阀门为5s(总6台门)。
二、旁路阀工况参数1、高压旁路进口压力/温度13.24Mpa/535℃出口压力/温度2.55Mpa/320℃最大流量 132t/h2、低压旁路进口压力/温度2.519Mpa/540℃出口压力/温度0.588Mpa/160℃最大流量 152.9t/h三、旁路阀所供范围1、高压旁路1套,包括:(1)蒸汽变换阀1只(Z型)上进下出型号:PL135/30-GY963Y-P5515V规格:进口 DN125/PN15(Mpa)出口 DN300/PN5(Mpa)电动装置:英国罗托克IQM25F14(原装)(2)喷水调节阀1只(Z型)下进上出型号:PL135/30-GT968D-25I规格:DN50/PN25(Mpa)电动装置:英国罗托克IQM20F14(原装)(3)减温水隔离阀1只(直联)上进下出型号:PL135/30-GJ961Y-25I规格:DN50/PN25(Mpa)电动装置:英国罗托克IQ20F14(原装)2、低压旁路1套,包括:(1)蒸汽变换阀1只(Z型)上进下出型号:PL135/30-DY963Y-P554V规格:进口 DN300/PN4(Mpa)出口 DN500/PN1.47(Mpa)电动装置:英国罗托克IQM25F14(原装)(2)喷水调节阀1只(Z型)上进下出型号:PL135/30-DT967Y-2.5C规格:DN100/PN2.5(Mpa)电动装置:英国罗托克IQM20F14(原装)(3)减温水隔离阀1只(直联)上进下出型号:PL135/30-DJ961Y-2.5C规格:DN100/PN2.5(Mpa)电动装置:英国罗托克IQ20F14(原装)3、旁路系统装置热工控制设备1套,由用户选配。
高低压配电系统讲解分解课件

Part
02
高压配电系统
高压配电系统特点
电压等级高
高压配电系统电压等级通 常35kV至220kV之间, 能够满足大规模电力需求 。
供电能力强
高压配电系统具较远供电 距离较大输电容量,能够 实现大范围电力覆盖。
运行稳定性高
高压配电系统采成熟运行 方式设备,具较高稳定性 可靠性。
高压配电系统设备
变压器
绿色环保
环保意识提高也推动高低压配电系统绿色发展。采环保材料、节能技术清洁能源,减少环境影响,高低压配电系统发 展重趋势。
定制化服务
随着应场景多样化,高低压配电系统定制化服务也越越受关注。根据客户具体需求,提供定制化系统解 决方案,满足同行业特殊求,也高低压配电系统发展重趋势。
Part
05
高低压配电系统安全与防护
高低压配电系统讲解 解课件
• 高低压配电系统概述 • 高压配电系统 • 低压配电系统 • 高低压配电系统比较与选择 • 高低压配电系统安全与防护
目录
Part
01
高低压配电系统概述
高低压配电系统定
定
高低压配电系统指将电能从电力系统传输户端,并户设备提供所需电压等级电力配系统 。
说明
高低压配电系统电力系统重组成部负责将电能进行合理配传输,满足同户需求。
低压断路器
低压断路器一种能够自动切断电 路开关设备,具过载保护、短路 保护等功能,能够保证电路安全 运行。
电缆
电缆低压配电系统中传输电能重 元件,具绝缘、耐压、阻燃等特 点,能够保证电能传输安全可靠 。
低压配电系统运行与维护
定期检查
定期低压配电系统进行检查,包括设备外观、线路连接、电缆绝缘等 情况,及时发现并处理存问题。
30. 厂用电系统的组成及各自用途

柴油发电机 ~
柴油机保安PC 段
汽机保安 A段
汽机保安 B段
锅炉保安 A段
锅炉保安 B段
汽机PC A段母线
汽机PC B段母线
锅炉PC A段母线
锅炉PC B段母线
湖南湘潭电厂#3机组(600MW)保安段接线图
厂用电系统的组成
三、全厂设置一段保安段,保安段电源直接取自厂用6kV盘柜, 典型图如下所示:
柴油发电机
~
保安PC&MCC 段
保安 A干式变
保安 B干式变
高压厂用工作6kV A 段
高压厂用工作6kV B段
华能玉环电厂#2、#4机组(1000MW)保安段接线图
厂用电系统的组成
事故保安段负荷分配原则如下:
GE公司的VB1型真空断路器、FC开关柜
二、厂用干式变压器(dry transformer)
厂用电系统的组成
所谓干式变压器,就是用空气作为冷却介质,是相对于湿式变压器来 说的。在电力系统中,一般汽机变、锅炉变、除灰变、除尘变、脱硫变等小容量变 压器都是干式变。干式变的变比为6000V/400V,其高压侧有可调片,改变可调片的 连接方式就可以调节变压器低压侧的电压。 干式变压器的主要用途是将高电压转换成低电压,用于带额定电压为380V的负 载。其高压侧电源取自工作6kV母线,低压侧接380V PC段母线,为其提供工作电源。 目前各个新建大型电厂采用的干式变压器均为环氧树脂浇注干式变压器,这是 因为与其它类型变压器比较,环氧树脂浇注干式变压器有如下优点: 1、整体机械强度好,耐受短路能力强; 2、防潮及耐腐蚀性能好,尤其适合极端恶劣条件下工作; 3、局放小,运行寿命长 ; 4、损耗低,过负荷能力强; 5、可以立即从备用状态投入运行而无须预热去潮。 干式变压器的冷却方式有空气自冷(AN)和强迫风冷(AF)两种,
厂用电接线的设计原则和接线形式

注:125MW及以下机组一般可在厂用分支上
按额定电流装设断路器,对于200MW及以上 的机组,可不装断路器,厂用分支都采用分 相封闭母线。
2、备用电源及其引接方式
① 作用:作为工作电源的事故备用。 ② 引接要求:具有独立性和足够的用电容量。 ③ 引接方式:
3、启动电源
定义:指机组在启动或停运过程中,工作电源不可能供电 的工况下为该机组的厂用负荷供电。
4、事故保安电源
可靠的外部独立电源 快速柴油发电机组 蓄电池组 逆变器(直变交)
六、厂用电接线形式
通常采用单母线分段接线形式。 采用“按锅炉分段”原则
定义:将高压厂用母线按锅炉台数分成若干独立 段
特点:①便于运行和检修②使事故影响范围局限 在一机一炉③短路电流较小
② 中性点直接接地方式:供电可靠性较低,发生单 相接地故障时,动作于跳作电源
﹜ ➢ 备用电源
➢ 启动电源
启动/备用电源
➢ 事故保安电源
1、工作电源及其接线方式
① 作用:是保证正常运行的基本电源
② 引接要求:供电可靠,容量满足符合要求,不应少 于两个。
③ 引接方式
高压厂用工作电源:从发电机回路的引 接方式与主接线形式有密切联系。当主接线 具有发电机电压母线时,应从母线上引接;当 为单元接线时,应从主变压器的低压侧引接。
主要内容
一、对厂用电接线的要求 二、厂用电接线的设计原则 三、厂用电的电压等级 四、厂用电系统中性点接地方式 五、厂用电源及其引接 六、厂用电接线形式
一、对厂用电接线的要求
• 供电可靠,运行灵活。 • 各机组的厂用电系统应是独立的。 • 全场性公用负荷应分散接入不同机组的厂用母线或公
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
(1)I类负荷及对供电的要求
I类负荷定义:
指短时(手动切换恢复供电所需的时间)停电也 可能影响人身或设备安全,使生产停顿或发电量大 量下降的负荷。
火电厂的I类负荷:
给水泵、凝结水泵、循环水泵、引风机、送风 机、给粉机及水电厂的调速器、压油泵、润滑油泵 等。
I类负荷对供电的要求
对接有I类负荷的高、低压厂用母线,应有两个独
一、330MW机组厂用电系统简介
• 厂用电接线图一(中南院设计风格)
F07071C-D09-05,0 6.DWG
• 厂用电接线图二(华东院设计风格)
长山热电厂电气一 次主接线2011.10.14.dwg
一、330MW机组厂用电系统简介
• 厂用电接线图一(中南院设计风格)
F07071C-D09-05,0 6.DWG
立电源,即应设置工作电源和备用电源,并应能自 动切换。 I类负荷通常装有两套或多套设备。 I类负荷的Байду номын сангаас动机必须保证能自启动。
电动机自起动:
是指当自用电源短时消失后又恢复(如切换电源 和故障后恢复)时,原来运转的自用电动机在电源消 失时停止运行后无需运行人员作起动操作即可自行 起动,迅速恢复运转。
自起动能大大缩短电动机重新起动的时间,对 一些不允许长时间停电的I、Ⅱ类负荷来说是很重要 的。
1.厂用电源种类:
工作电源 备用电源 启动电源 事故保安电源 交流不停电电源(UPS)
2、厂用工作电源的引接
厂用工作电源的作用:
是保证发电厂正常运行最基本的电源。 厂用工作电源分两类:
高压厂用工作电源 低压厂用工作电源
1)高压厂用工作电源及引接
主变压器
高压厂用变压器
高压厂用变压器
在大型发电厂,发电机与 主变压器成单元接线, 高压厂用工作电源(变 压器)由该单元主变压 器低压侧引接。
330MW机组高低压厂用电配置原 则及系统图讲解
主讲人:
讲座主要内容
一、330MW机组厂用电系统简介 二、330MW机组厂用电设计原则
• (一)厂用电的电压等级 • (二)厂用电系统中性点接地方式 • (三)厂用负荷分类 • (四)厂用电源分类及引接 • (五)厂用电接线形式 • (六)低压负荷的供电方式
厂用备用电源的作用: 主要作为事故备用,即在工作电源故障时代替工作
电源的工作。
大型火电厂采用明备用方式,即设置一台专门的备 用变压器。
备用变压器的台数
启动电源的作用:
电厂首次启动或工作电源完全消失的情况 下,为保证机组快速启动,向必需的辅助设备 供电的电源。
启动电源实质上是兼作事故备用电源,故
称启动/备用电源,不过对供电可靠性的要求
比备用电源更高。
300MW汽轮发电机组 高压厂用电系统常用的两种方案:
4、事故保安电源
(1)事故保安电源的作用
对200MW及以上的发电机组,当厂用工 作电源和备用电源都消失时,为确保事故状态 下安全停机,事故消失后又能及时恢复供电, 应设置事故保安电源,以满足事故保安负荷的 连续供电。事故保安电源属后备的备用电源。
交流不间断供电负荷简称“0I”类负荷,指在机 组启动、运行及停机(包括事故停机)过程中,甚至停 机以后的一段时间内,要求连续提供具有恒频恒压特 性电源的负荷。
如实时控制用电子计算机、热工仪表及自动装置 等。
一般由接于蓄电池组的逆变装置或由蓄电池供电 的直流电动发电机组供电。
(四)厂用电源分类及引接
2)允许短时停电的交流保安负荷,简称“0Ⅲ”类 负荷。如200MW及以上机组的盘车电动机、 交流润滑油泵、交流氢密封油泵、除灰用事故 冲洗水泵、消防水泵等。平时由交流厂用电源 供电,失去厂用工作电源和备用电源时,交流 保安电源(如柴油发电机组、燃气轮机组或外部 独立电源等)应自动投入。
(5)交流不间断供电负荷
如火电厂的Ⅱ类负荷如:工业水泵 、疏水泵、灰浆泵、输煤系统机械和有中 间煤仓的制粉机械、电动阀门、化学水处 理设备等,以及水电厂中的绝大部分厂用 电动机负荷。
Ⅱ类负荷对供电的要求:
对接有类负荷的厂用母线,也应 有两个独立电源 供电,一般采用手 动切换。
(3)Ⅲ类负荷及对供电的 要求
Ⅲ类负荷指:
长时间(几小时或更长时间)停电也 不致直接影响生产,仅造成生产上的不 方便的负荷。如修配车间、试验室、油 处理室等的负荷。
高压厂用 工作变压
器
2)低压厂用工作电源及引接
低压厂用变压器种类: 工作变压器、 公用变压器、 除尘变压器、 照明变压器、 输煤变压器、 化水变压器、 检修变压器、
水工变
低压厂用工作变压器高压侧一般由对应的高压厂 用母线段上引接;各低压侧分别接至相应低压厂用母 线段。
3、厂用备用电源和启动电源的引接
Ⅲ类负荷对供电的要求 :
对Ⅲ类负荷,一般由一个电源供电。
在大型电厂中,也常采用两路电源供电。
(4)事故保安负荷
事故保安负荷指:
200MW及以上机组在事故停机过程中及停机后 的一段时间内仍必须保证供电,否则可能引起主设备 损坏、重要的自动控制装置失灵或危及人身安全的负 荷。
事故保安负荷分两类
1)直流保安负荷,简称“0Ⅱ”类负荷。如汽机、给 水泵的直流润滑油泵,发电机的直流氢密封油 泵等,其电源为蓄电池组。
• 2、380V系统:
• 1)工作段中性点电阻接地、其它直接接地(华东院) • 2) 所有中性点直接地接地(中南院)
设计依据:
(三)厂用负荷分类
• 根据自用负荷在发电厂运行中所起的作用及其供电 中断对人身、设备及生产所造成的影响程度,将其
分为五类 :
(1)I类负荷 (2)Ⅱ类负荷 (3)Ⅲ类负荷 (4)事故保安负荷 (5)交流不间断供电负荷
由于自用变压器的容量有限,不可能所有的电 动机都参与自起动,另外有部分电动机短时停电对 发电厂正常运行不会造成直接影响。所以自用电动 机可分为具有自起动和不具有自起动两类。一般Ⅲ 类和部分Ⅱ类负荷不参加自启动。
(2)Ⅱ类负荷及对供电的要 求
Ⅱ类负荷指:
允许短时停电,但较长时间停电有 可能损坏设备或影响机组正常运行的负荷 。
• 厂用电接线图二(华东院设计风格)
长山热电厂电气一 次主接线2011.10.14.dwg
二、330MW机组厂用电设计原则 (一)厂用电的电压等级 我公司厂用电系统电压等级:6KV、 380V/220V、直流220V/110V。
设计依据:
(三)厂用电系统中性点接地方 式
• 1、6KV系统:
• 中性点经低电阻接地
