建筑遮阳讲义技术在建筑设计中的应用

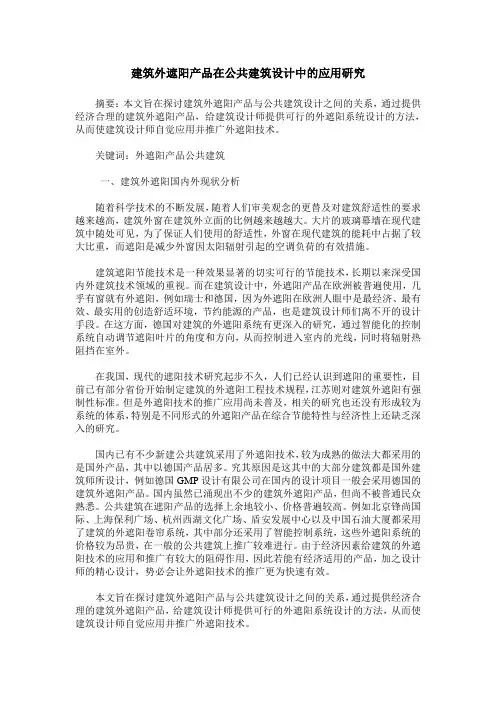

建筑外遮阳产品在公共建筑设计中的应用研究
建筑外遮阳产品在公共建筑设计中的应用研究摘要：本文旨在探讨建筑外遮阳产品与公共建筑设计之间的关系，通过提供经济合理的建筑外遮阳产品，给建筑设计师提供可行的外遮阳系统设计的方法，从而使建筑设计师自觉应用并推广外遮阳技术。
关键词：外遮阳产品公共建筑一、建筑外遮阳国内外现状分析随着科学技术的不断发展，随着人们审美观念的更替及对建筑舒适性的要求越来越高，建筑外窗在建筑外立面的比例越来越越大。
大片的玻璃幕墙在现代建筑中随处可见，为了保证人们使用的舒适性，外窗在现代建筑的能耗中占据了较大比重，而遮阳是减少外窗因太阳辐射引起的空调负荷的有效措施。
建筑遮阳节能技术是一种效果显著的切实可行的节能技术，长期以来深受国内外建筑技术领域的重视。
而在建筑设计中，外遮阳产品在欧洲被普遍使用，几乎有窗就有外遮阳，例如瑞士和德国，因为外遮阳在欧洲人眼中是最经济、最有效、最实用的创造舒适环境，节约能源的产品，也是建筑设计师们离不开的设计手段。
在这方面，德国对建筑的外遮阳系统有更深入的研究，通过智能化的控制系统自动调节遮阳叶片的角度和方向，从而控制进入室内的光线，同时将辐射热阻挡在室外。
在我国，现代的遮阳技术研究起步不久，人们已经认识到遮阳的重要性，目前已有部分省份开始制定建筑的外遮阳工程技术规程，江苏则对建筑外遮阳有强制性标准。
但是外遮阳技术的推广应用尚未普及，相关的研究也还没有形成较为系统的体系，特别是不同形式的外遮阳产品在综合节能特性与经济性上还缺乏深入的研究。
国内已有不少新建公共建筑采用了外遮阳技术，较为成熟的做法大都采用的是国外产品，其中以德国产品居多。
究其原因是这其中的大部分建筑都是国外建筑师所设计，例如德国GMP设计有限公司在国内的设计项目一般会采用德国的建筑外遮阳产品。
国内虽然已涌现出不少的建筑外遮阳产品，但尚不被普通民众熟悉。
公共建筑在遮阳产品的选择上余地较小、价格普遍较高。
例如北京锋尚国际、上海保利广场、杭州西湖文化广场、盾安发展中心以及中国石油大厦都采用了建筑的外遮阳卷帘系统，其中部分还采用了智能控制系统，这些外遮阳系统的价格较为昂贵，在一般的公共建筑上推广较难进行。
建筑外遮阳在建筑造型设计中的应用
建筑外遮阳在建筑造型设计中的应用摘要：近年来，国家经济飞速增长，社会不断进步，人们生活水平明显提高，与此同时，对于居住质量的要求也在越来越高。
建筑遮阳是为了防止直射阳光照入室内，避免夏季室内过热并产生眩光而采取的一种措施，是建筑隔热的有效手段，同时也是节能建筑的重要内容。
近年来，遮阳在建筑上的应用越来越受到广泛的重视与关注，尤其是外遮阳的立面构件在完成功能意义上的任务后，其构成的丰富立面肌理也成为建筑艺术创作上的一大要点。
本文重点对此方面展开研究。
关键词：建筑外遮阳；建筑造型设计；应用引言由于现代建筑对开放空间和开放外部视觉的追求，很多住宅或商业的建筑物为了达到明亮宽敞的效果，在设计上更倾向于采光好、窗户洞口大的大阳台、双阳台或者大面积的玻璃幕墙。
玻璃幕墙建筑将内外空间融为一体，让人们充分感受自然景观和自然光照，让人们居住舒适，更贴近大自然，但同时也存在建筑内部空间的供暖和制冷能耗的消耗变大。
因此，建筑设计中有必要针对不同的导则采取适当合理的遮阳措施，用以改善建筑内部环境，减少空调能耗，提高节能效果。
此外，良好的遮阳材料组件和色彩结构是反映建筑高科技和现代性的重要因素。
1建筑外遮阳原则1.1光与影的调和在建筑立面的设计中合理应用遮阳构件，可以使整个建筑充满层次感，这种建筑造型设计手法在行业中广泛应用。
遮阳与建筑主体不是独立存在的，而是一个整体，同时两者之间还不能紧密组合，而是要保持一定的距离，才能获得良好的效果。
遮阳构件看起来并不凌乱，而是充满秩序感，在阳光的映衬下，会产生光影效应，发挥虚实结合效应，使得整个的建筑看起来充满韵律感。
如此设计，可以让建筑造型看起来丰富且多变，生动的造型充满趣味性。
另外，将出挑框架式遮阳构件充分利用起来，使得建筑外表看起来更有层次感，随着建筑光影变化的增强，整个建筑看起来不再是静止的，而是动态化呈现，。
1.2合理选择材质和配置色彩在建筑遮阳设计中，要合理配置色彩。
在使用彩色遮阳板的时候，突出颜色的对比效应，就可以将建筑所具备的特点烘托出来。

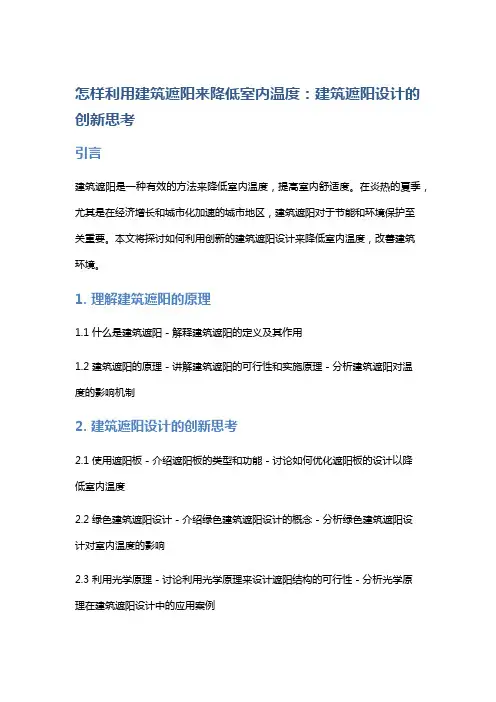

怎样利用建筑遮阳来降低室内温度：建筑遮阳设计的创新思考
怎样利用建筑遮阳来降低室内温度：建筑遮阳设计的创新思考引言建筑遮阳是一种有效的方法来降低室内温度，提高室内舒适度。
在炎热的夏季，尤其是在经济增长和城市化加速的城市地区，建筑遮阳对于节能和环境保护至关重要。
本文将探讨如何利用创新的建筑遮阳设计来降低室内温度，改善建筑环境。
1. 理解建筑遮阳的原理1.1 什么是建筑遮阳 - 解释建筑遮阳的定义及其作用1.2 建筑遮阳的原理 - 讲解建筑遮阳的可行性和实施原理 - 分析建筑遮阳对温度的影响机制2. 建筑遮阳设计的创新思考2.1 使用遮阳板 - 介绍遮阳板的类型和功能 - 讨论如何优化遮阳板的设计以降低室内温度2.2 绿色建筑遮阳设计 - 介绍绿色建筑遮阳设计的概念 - 分析绿色建筑遮阳设计对室内温度的影响2.3 利用光学原理 - 讨论利用光学原理来设计遮阳结构的可行性 - 分析光学原理在建筑遮阳设计中的应用案例2.4 运用智能技术 - 介绍智能技术在建筑遮阳设计中的运用 - 讨论智能技术如何通过自动调节遮阳结构来降低室内温度3. 建筑遮阳设计的可持续性考虑3.1 能源效率 - 分析建筑遮阳设计对能源效率的影响 - 探讨如何设计建筑遮阳以减少能源消耗3.2 环境保护 - 讨论建筑遮阳设计对环境保护的作用 - 探索如何采用可持续材料来设计建筑遮阳3.3 社会影响 - 了解建筑遮阳设计对社会可持续发展的影响 - 分析建筑遮阳设计在城市规划中的重要性4. 案例研究4.1 阿联酋迪拜的建筑遮阳创新 - 介绍迪拜在建筑遮阳设计方面的创新案例 - 分析这些创新案例对降低室内温度的影响4.2 德国柏林的绿色建筑遮阳设计 - 讨论柏林在绿色建筑遮阳设计方面的领先地位 - 分析这些绿色建筑遮阳设计对室内温度的改善效果5. 结论随着城市化的不断发展和气候变化的加剧，建筑遮阳设计变得越来越重要。
创新的建筑遮阳设计可以有效降低室内温度，提高室内舒适度。
通过优化遮阳板设计、运用绿色建筑遮阳设计、利用光学原理和智能技术，以及考虑可持续性因素，我们可以实现更好的建筑遮阳效果。
遮阳技术在现代建筑中的应用
｛
图 １ 水平遮阳示意图
２ ） 垂直遮 阳。垂直遮 阳主要遮挡 的是从 窗侧面射 来的 阳光 ， 但是太 阳的方 位角 对垂直 遮 阳的效 果也有 影 响 （ 见图 ２ ） 。当太
１ 遮 阳 方式
现代建筑 遮阳方式有 很 多， 并 且所覆 盖 的范 围也 比较 大 ， 一 阳高度角较低 时垂 直遮 阳对 阳光 的遮 挡较明显 ， 因此 该种遮 阳方 般可 以分成 两部分 ， 一是 对建 筑 围护 结构 的遮 阳 ， 另 外一 个就 是 式 多用 于低 纬度地区 ， 另外对 于建 筑的窗户 朝东西 向时应用 的也 对 窗户的遮阳。同时 ， 按照在建筑 中其安装位 置一般 可分为外 遮 比较 多。在我国该种遮 阳方式在 民用 的居住建 筑应用 较少 ， 而在
・
第３ ９卷 第 １ ３期 １ ９ ２・ ２ ０ １ ３ 年 ５ 月
Ｓ ＨＡＮ ＸＩ ＡＲ ＣＨＩ ＴＥ Ｃ ｒ Ｕ ＲＥ
山 西 建 筑
Ｖ０ １ ． ３ ９ ＮＯ ． １ ３
Ｍａ ｖ ． ２ ０１ ３
・
建 筑 节 能
・
文章编 号 ： １ ０ ０ ９ — ６ ８ ２ ５ 【 ２ ０ １ ３ ） １ ３ － ０ １ ９ ２ － ０ ３
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ ：Ｔ ａ ｋ ｉ ｎ ｇ ｃ ｏ ｎ ｔ ｉ ｎ ｏ ｕ ｓ ｓ ｔ ｅ ｅ ｌ ｂ ｏ ｘ ｇ ｉ ｒ ｄ ｅ ｒ ｐ ｉ ｅ ｒ ｃ ｕ ｓ ｈ ｉ ｏ ｎ ｃ ａ ｐ ｃ ｏ ｎ ｓ ｔ ｒ ｕ ｃ ｔ ｉ ｏ ｎ ｏ ｆ ｇ ｏ ｕ ｂ ｉ ｘ ｉ ｂ ｉｄ ｒ ｇ ｅ ａ ｔ Ｂ ２ １ ｃ ｏ ｎ ｔａ ｃ ｔ ｓ ｅ ｃ ｔ ｉ ｏ ｎ ｏ ｆ Ｆ ｅ ｎ ｇ ・ ・ Ｙｕ ｎ ｈ ｉ ｇ ｈ ｗａ ｙ ａ ｓ ａ ｎ ｅ ｘ ・ －
建筑设计中的光照与遮阳技术
建筑设计中的光照与遮阳技术当我们步入一座建筑物时，很少有人会注意到它的光照和遮阳设计。
然而，这些看似不起眼的技术却在建筑的舒适度、能源效益以及整体美感上起着重要的作用。
本文将探讨建筑设计中的光照与遮阳技术，并分析其在实际应用中的意义和挑战。
光照技术是建筑设计中不可或缺的一环。
合理的光照设计既能提供足够的自然光，又能避免过分强烈的阳光直射。
首先，光线明亮而柔和的环境能给人带来良好的视觉体验，提高人的工作和生活效率。
研究表明，自然光线可以减少眼睛疲劳和近视的风险。
因此，在建筑设计中充分利用自然光是至关重要的。
其次，光照设计还能对建筑的能源效益产生重要影响。
通过合理利用自然光，可以减少人造照明的使用频率，从而降低电力消耗。
尤其是在办公楼、商场等需要长时间照明的场所，合理的光照设计能够节约大量的能源。
同时，自然光的运用还能够减少空调系统的使用，降低建筑物的冷暖负荷，提高能源利用效率。
然而，在光照设计中也存在一些挑战。
首先是如何实现恰到好处的光照强度。
对于不同的建筑物和不同的房间功能，光照的要求各不相同。
例如，图书馆需要充足的光线来方便学习和阅读，而电影院则需要较暗的环境以便于观影。
因此，建筑设计师需要根据不同的需求进行光照设计，以最大程度地满足人们的视觉体验。
其次，遮阳技术是光照设计中的重要一环。
在追求自然光的同时，我们也需要注意遮挡过强、过热的阳光。
过多的阳光照射会导致室内温度上升，增加空调系统的负荷，降低建筑的能源效益。
因此，在建筑设计中合理设置遮阳设施是必不可少的。
一种常见的遮阳技术是利用百叶窗和窗帘来调节阳光的进入。
通过调整百叶窗的角度或控制窗帘的开合程度，可以控制阳光的直射程度。
此外，还可以采用具有遮光功能的玻璃材料来实现遮阳。
这种遮光玻璃可以根据外界光照强度自动调整其透明度，既可以有效阻挡强烈的阳光，又能保持室内明亮。
这种技术在近年来得到了广泛应用，成为建筑设计中不可或缺的一部分。
然而，遮阳技术也存在一些挑战。
浅谈建筑遮阳在建筑中的重要性
浅谈建筑遮阳在建筑中的重要性摘要：本文针对建筑遮阳对绿色建筑节能的意义、建筑遮阳的发展趋势等方面对建筑遮阳进行简单的介绍分析，进而推动绿色建筑的发展，促使建筑遮阳新趋势的发展。
既符合建筑造型和使用功能要求，又满足高质量的室内健康环境需求。
关键词：建筑遮阳、绿色建筑节能、发展趋势引言：炎热的夏季太阳辐射透过窗户直接进入室内的热量是造成室内过热或严重增加空调制冷负荷的主要原因，遮阳是夏季隔热最有效的措施，它反射和吸收了大部分的太阳热能，避免太阳辐射直接进入室内空间，有利于防止室温升高和波动，对提高室内热舒适性，减少空调能耗发挥着重要作用，达到节能目的。
一、建筑遮阳对绿色建筑节能的意义1、绿色建筑成为现代建筑的典范，其节能、生态和自然的建筑形态十分符合现代社会的发展趋势。
节能和环保永远是社会不变的话题。
建筑遮阳对于绿色建筑节能具有重要意义，其良好的遮阳隔热功效可以大大降低建筑的制冷能耗，从而降低建筑能耗，节约能源。
2、建筑玻璃幕墙一般约占建筑表面积的六分之一，采光及通透性的增加也导致了制冷和采暖能耗的增加。
尤其是夏季，强烈的阳光辐射会大量通过玻璃幕墙进入室内，造成室内光线强度过高，温度大幅上升，增加空调能耗。
而空调能耗的增加又会加大城市的热岛效应，使得城市建筑外面更加炎热。
而解决这一困局的良好方案就是设置相应的遮阳设施。
3、建筑遮阳系统尤其是建筑外遮阳系统可以有效的遮挡紫外线和辐射热，又可以调节光线强度，防止眩光，调节通风，改善室内的环境舒适度。
建筑外遮阳可有效的抑制室内温度，降低空调能耗，节约建筑能耗。
4、建筑遮阳一般分为建筑外遮阳和室内遮阳，建筑外遮阳对于建筑节能更有效果，室内遮阳多是对室内光线和装饰有较为精细的调节作用。
室内遮阳多是窗饰产品，更多在于装饰和隐私保护。
办公室窗饰遮阳产品对于光照强度和办公空间隐私保护有更高的需求。
5、智能技术的发展导致各个相关行业向智能化发展，建筑遮阳也不例外。
绿色建筑的发展也离不开智能化的趋势，整体楼宇的智能化成为现代建筑的趋势之一。
建筑遮阳的多重意义--遮阳技术的应用及实例分析
建筑遮阳的多重意义--遮阳技术的应用及实例分析摘要：文章介绍了作为建筑节能有效手段的遮阳技术的原理、意义及构造方式，并通过一组遮阳设计应用实例，阐述了随着新材料，新技术，新构造的综合运用，建筑遮阳系统已发展成为建筑语汇的重要组成部分。
关键词：建筑遮阳、多重意义、应用自从全球的环境问题引起了人们的普遍关注以来，各行业都开始对气候变化、环境恶化和资源短缺等问题进行反思，并尝试发展生态、可持续的解决方案。
建筑行业的研究人员也评估了建筑对自然环境所造成的影响，发现在建筑设计、施工和完成之后运行的全生命周期中，其所耗费的能源约占社会能耗总量的1/3。
由于建筑工程在其建造和使用过程中的巨大能耗，生态、绿色、节能已成为建筑设计中不可忽略的议题。
这其中，遮阳技术的综合应用，对于建筑节能来讲是最为行之有效且具有一定普适性的手段之一。
1遮阳的工作原理及意义窗户是建筑中人们直接与自然界沟通的渠道，也是建筑物内部与外部进行自然能量交换的最主要通道。
外窗或幕墙部位往往是建筑节能中最薄弱的环节，其在整个建筑能耗中所占的比例不可忽视。
诸多现代主义的大师们都对玻璃材质的使用情有独钟，勒?柯布西耶提倡新建筑五要素之一连续横向长窗，密斯更是将玻璃与钢的美学发挥到了极致，其诸多作品均运用了大面积的玻璃幕墙。
在现代主义大师及其后几代建筑师的推动之下，伴随着材料和技术的发展，建筑中对于大面积开窗及玻璃幕墙的使用已非常普遍。
它的通透性为我们提供了良好的景观视野，亦是建筑造型语汇不可或缺的重要元素，但也由此带来了节能的问题。
在夏季，太阳辐射通过窗户进入房间，使室内温度升高，为维持室内适宜的温度，空调系统需要持续工作，从而消耗大量能源，间接的对生态环境带来负面影响。
不同时间太阳入射角的变化引起室内照度的变化，也会影响到使用者的舒适度。
如何合理的利用太阳能，成为广大建筑师们越来越关心的问题。
一般而言，投射到窗户上的太阳辐射热可以分为三个部分：一部分将被反射到周围的环境或物体上；一部分直接通过玻璃投射进入室内，该部分得热可以占到建筑太阳辐射得热的80%；还有一部分将被建筑的外围护结构表面吸收。
当代建筑中的遮阳设计与应用
当代建筑中的遮阳设计与应用一、现状分析随着城市化进程的加快和气候变暖问题的加剧，建筑遮阳设计变得越来越重要。
遮阳作为建筑节能的重要手段，不仅可以减少室内的热量积累，降低空调能耗，还可以改善建筑内部的自然光线和视野，提高居住或工作环境的舒适度。
然而，在当代建筑中，遮阳设计仍然存在着许多问题。
很多建筑在设计中忽略了遮阳的重要性，导致建筑在夏季高温天气中无法有效遮挡阳光，造成室内温度过高，增加了空调的使用频率和能耗。
一些建筑在遮阳设计中存在着单一性和创新性不足的问题，只注重简单的投影或外挑遮阳结构，缺乏对建筑立面和空间的整体考虑，造成遮阳效果和视觉效果的不协调。
一些遮阳材料的选择和施工质量也存在较大的问题，例如使用不合适的遮阳材料、建筑外墙表面处理不当等，导致遮阳结构易受到气候和环境的影响，降低了其使用寿命和遮阳效果。
二、存在问题1. 遮阳设计被忽视：许多建筑在设计时没有将遮阳因素纳入考虑，导致后续遮阳措施不完善，影响建筑的节能效果和舒适度。
2. 遮阳设计单一创新性不足：一些建筑的遮阳设计缺乏对立面和空间整体性的考虑，缺乏创新性和美感，使得遮阳结构与建筑整体不协调。
3. 遮阳材料选择和施工质量问题：一些建筑在遮阳材料选择和施工质量上存在问题，遮阳结构易受气候和环境影响，降低使用寿命和遮阳效果。
三、对策建议1. 强化遮阳设计的重要性：建筑设计者应加强对遮阳设计的认识，将遮阳因素纳入设计考虑的重要范畴中，注重建筑节能和舒适度的提升。
2. 提升遮阳设计创新性：建筑设计者在遮阳设计中应注重整体性和创新性，采用多样化的遮阳结构和材料，使得遮阳设计能够与建筑整体风格和功能相协调。
3. 优化遮阳材料选择和施工质量：建筑施工单位应选择合适的遮阳材料，保证施工质量，增加遮阳结构的稳定性和持久性。
四、结论建筑遮阳设计在当代建筑中具有重要意义，能够有效节能和提高室内舒适度。
然而，目前在遮阳设计方面仍存在着一些问题，需要建筑设计者和施工单位共同努力，加强对遮阳设计的重视，提升创新能力和材料质量，以实现遮阳设计与建筑整体性的良好结合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑遮阳技术在建筑设计中 应用
研究提纲
什么是建筑遮阳？
为什么做建筑遮阳？
建筑遮阳如何分类？
如何选择建筑遮阳？
现代建筑遮阳设计方法
霍普建筑设计二部
2021/3/5
建筑遮阳定义
建筑遮阳以减少太阳辐射热、强烈光线等直接进入室内为主要目的的隔 热、防热、防眩光等措施称为建筑遮阳。
霍普建筑设计二部
2021/3/5
2021/3/5
建筑遮阳的分类
本体遮阳： 一种是通过玻璃本身的选择或者着色涂膜或贴膜处理，另一种是遮阳 设施位于双层玻璃之间，和窗框、玻璃组合成整扇窗户。 优点：整体性强，安装构造简单，遮阳效果明显。 缺点：利用玻璃进行遮阳必须要关闭窗户，影响室内自然通风，滞留 在室内的部分热量无法消散。
霍普建筑设计二部
霍普建筑设计二部
2021/3/5
谢谢观看
建筑遮阳定义
广义
Compress images
建筑布局、朝向、日照、植被等一系列建筑外环境的设置，都蕴 藏 Shortcuts 着建筑遮阳因素；建筑维护构建如墙体、屋顶等也有遮阳之功效。
狭义 主要指采光口、建筑物出入口等外墙开洞部分的隔热、防热设施。
此次研究课题中，仅针对采光口的遮阳设计问题，即狭义的遮阳设施。
霍普建筑设计二部
2021/3/5
建筑遮阳的分类
挡板式： 这种形式的遮阳能够有效地遮挡高度角较小的、正射窗口的阳光、故 它主要适用于东西向附近的窗口。
霍普建筑设计二部
2021/3/5
建筑遮阳的分类
活动外遮阳： 遮阳的基本形式可分为：遮阳卷帘、活动百叶遮阳、遮阳蓬、遮阳纱幕。
遮阳卷帘
活动百叶
遮阳蓬
遮阳纱幕
霍普建筑设计二部
2021/3/5
建筑遮阳的设计方法
一、遮阳构件与建筑外墙结合，设 计一体化与复合化。造型上，强调 板面结合，虚实对比，与建筑浑然 天成。
霍普建筑设计二部
2021/3/5
建筑遮阳的设计方法
霍普建筑设计二部
2021/3/5
建筑遮阳的设计方法
二、遮阳构件作为一种独立的元素 ，与建筑外墙面分开，力求全新的 艺术形式和设计理念。
外
内
紫外线
辐射热 可见光
霍普建筑设计二部
2021/3/5
建筑遮阳的分类
内遮阳
建筑遮阳 本体遮阳
外遮阳
霍普建筑设计二部
2021/3/5
建筑遮阳的分类
内遮阳： 指在窗户内设窗帘进行遮阳。 优点：安装方便、安全，不破坏建筑外立面。 缺点：效果不如外遮阳。
这种遮阳设施会反射、吸收、透过部分阳光
霍普建筑设计二部
霍普建筑设计二部
2021/3/5
建筑遮阳的分类
遮阳纱幕： 纱幕的材料主要是玻璃纤维。具有耐火防腐,坚固耐久。控制可见光的进入 量,防止紫外线,并能避免眩 光的干扰。
霍普建筑设计二部
2021/3/5
建筑遮阳的选择
霍普建筑设计二部
2021/3/5
建筑遮阳的选择
详解：
1.南向外窗年中有较长时间日照，需要遮阳时间较长，考虑设置永久 性的固定遮阳板。 2.北立面，正确设计屋檐是简单经济的遮阳方法。夏季，北面照射的 高度角阳光很容易被上方水平固定的遮阳设备遮挡。 3.对于东部和西部，立面可调节式遮阳是很有效的，且垂直式效果大 于水平式，遮阳具有更大的可控性，可调节和转换太阳光的强度和视 野。
霍普建筑设计二部
2021/3/5
建筑遮阳的意义
1.遮阳通过阻挡阳光直射辐射和漫辐射的热,控制热量进入室内,降低室 温、改善室内热环境,使空调高峰负荷大大削减。
2.合理控制太阳光线进入室内，适量的阳光又使人感到舒适,有利于人 体视觉功效的高效发挥和生理机能的正常运行,给人们愉悦的心理感受。
室
室
红外线
2021/3/5
建筑遮阳的分类
着色玻璃
中置百叶窗
霍普建筑设计二部
2021/3/5
建筑遮阳的分类
外遮阳： 通过各种窗外遮挡物来遮挡太阳能。 又分为 绿化外遮阳、固定外遮阳、活动外遮阳。
绿化外遮阳
固定外遮阳
活动外遮阳
霍普建筑设计二部
2021/3/5
建筑遮阳的分类
绿化外遮阳： 优点：是一种既有效又经济美观的遮阳措施。 缺点：多只适用于低层、多层建筑。
霍普建筑设计二部
2021/3/5
建筑遮阳的分类
遮阳卷帘： 是一种比较有效的遮阳措施，适用于各个朝向的窗户。
霍普建筑设计二部
2021/3/5
建筑遮阳的分类
活动百叶遮阳： 百叶帘可以升降，可以调节角度，在遮阳、采光、通风之间达到平衡。
霍普建筑设计二部
2021/3/5
建筑遮阳的分类
遮阳蓬： 比较常见，但质量和遮阳效果一般。
霍普建筑设计二部
2021/3/5
建筑遮阳的分类
垂直式： 垂直式遮阳能够有效地遮挡高度角较小的、从窗侧斜射过来的阳光。 但对于高度角较大的、从窗口上方投射下来的阳光或接近日出、日没 时平射窗口的阳光,/3/5
建筑遮阳的分类
综合式： 综合式遮阳能够有效地遮挡高度角中等的、从窗前斜射下来的阳光,遮 阳效果比较均匀。
霍普建筑设计二部
2021/3/5
建筑遮阳的分类
固定外遮阳： 遮阳的基本形式可分为：水平式、垂直式、综合式、挡板式。
水平式
垂直式
综合式
挡板式
霍普建筑设计二部
2021/3/5
建筑遮阳的分类
水平式： 这种遮阳形式能够有效地遮挡高度角较大的、从窗口上方投射下来的 阳光。适用于接近南向的窗口,低纬度地区的北向附近的窗口。
德国埃森RWE办公大楼 是世界上较早应用双层 表皮系统的建筑之一。
霍普建筑设计二部
2021/3/5
建筑遮阳的设计方法
霍普建筑设计二部
2021/3/5
建筑遮阳的设计方法
色彩鲜艳的外遮阳构件，使建筑动 静结合，感性与理性并存。这种具 有双层表皮的形式不是建筑立面的 时尚需要，而是现代技术解决人类 对建筑节能和享受自然需求而产生 的行动建筑形态，以实现单层立面 不能满足的物理功能和使用功能。
