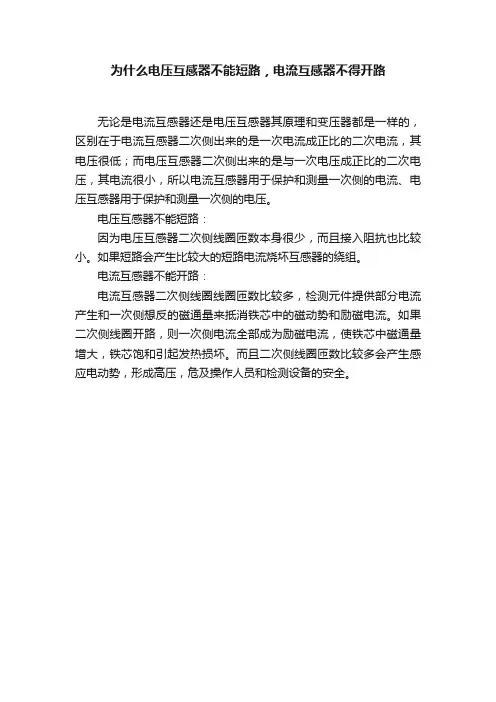

为什么电压互感器不能短路，电流互感器不得开路
为什么电压互感器不能短路，电流互感器不得开路
无论是电流互感器还是电压互感器其原理和变压器都是一样的，区别在于电流互感器二次侧出来的是一次电流成正比的二次电流，其电压很低；而电压互感器二次侧出来的是与一次电压成正比的二次电压，其电流很小，所以电流互感器用于保护和测量一次侧的电流、电压互感器用于保护和测量一次侧的电压。
电压互感器不能短路：
因为电压互感器二次侧线圈匝数本身很少，而且接入阻抗也比较小。
如果短路会产生比较大的短路电流烧坏互感器的绕组。
电流互感器不能开路：
电流互感器二次侧线圈线圈匝数比较多，检测元件提供部分电流产生和一次侧想反的磁通量来抵消铁芯中的磁动势和励磁电流。
如果二次侧线圈开路，则一次侧电流全部成为励磁电流，使铁芯中磁通量增大，铁芯饱和引起发热损坏。
而且二次侧线圈匝数比较多会产生感应电动势，形成高压，危及操作人员和检测设备的安全。
电压互感器及电流互感器的作用、原理及两者区别
电流互感器作用及工作原理_电压互感器的作用及工作原理_电压互感器和电流互感器的区别电力系统为了传输电能，往往采用交流电压、大电流回路把电力送往用户，无法用仪表进展直接测量。
互感器的作用，就是将交流电压和大电流按比例降到可以用仪表直接测量的数值，便于仪表直接测量，同时为继电保护和自动装置提供电源，所以说电压互感器与电流互感器在电力系统中起到了非常的大的作用，而本文要介绍的就是电压互感器与电流互感器的区别以及如何使用电压互感器测量交流电路线电压。
电流互感器作用及工作原理电流互感器的主要所用是用来将交流电路中的大电流转换为一定比例的小电流〔我国标准为5安倍〕，以供测量和继电保护只之用。
大家应该知道在发电、变电、输电、配电过程中由于用电设备的不同，电流往往从几十安到几万安都有，而且这些电路还可能伴随高压。
则为了能够对这些线路的电路进展监控、测量，同时又要解决高压、高电流带来的危险，这时就需要用到电流互感器了。
有些人可能见过电工用的钳形表，这是一种用来测量交流电流的设备，它那个"钳〞便是穿心式电流互感器。
电流互感器的构造如下列图所示，可用它扩大交流电流表的量程。
在使用时，它的原线圈应与待测电流的负载线路相串联，副边线圈则与电流表串接成闭合回路，如图中右边的电路图所示。
电流互感器的原线圈是用粗导线绕成，其匝数只有一匝或几匝，因而它的阻抗极小。
原线圈串接在待测电路中时，它两端的电压降极小。
副线圈的匝数虽多，但在正常情况下，它的电动势E2并不高，大约只有几伏。
由于I1/I2=Ki〔Ki称为变流比〕所以I1=Ki*I2由此可见，通过负载的电流就等于副边线圈所测得的电流与变流比Ki之乘积。
如果电流表同一只专用的电流互感器配套使用，则这安培表的刻度就可按大电流电路中的电流值标出。
电流互感器次级电流最大值，通常设计为标准值5A。
不同的电流的电路所配用的电流互感器是不同的，其变流比有10/5、20/5、30/5、50/5、75/5、100/5等等。
电流互感器、电压互感器和变压器的区别
电流互感器、电压互感器和变压器的区别
电流互感器和电压互感器原理差不多，在构造上也基本一样，都是两个绕组：一个匝数多、线径细，另外一个匝数少、线径粗。
电压互感器：若匝数多、线径细的绕组是作为一次绕组与被测量的电路并联连接，而匝数少、线径粗的绕组接测量仪表（电压表），则该变压器就是一个电压互感器。
电压互感器实际上是一台工作在空载状态下的降压变压器（因为电压表是高阻表，电流很小，所以是空载。
又因为一次绕组匝数多、二次绕组匝数少，所以是降压）。
电压互感器二次侧不允许短路运行。
电流互感器：若匝数少、线径粗的绕组作为一次绕组与被测量的电路串联连接，而匝数多、线径细的绕组接测量仪表（电流表），则该变压器就是一个电流互感器。
电流互感器实际上是一台工作在短路状态下的升压变压器（因为电流表是低阻表，电流很大，所以相当于短路。
又因为一次绕组匝数少、二次绕组匝数多，所以是升压，而之所以实际电流互感器的二次绕组电压没有升压，是因为它工作在短路状态）。
电流互感器二次侧不允许开路运行：
电流互感器在正常运行时，二次侧电流产生的磁通对一次侧电流产生的磁通起去磁作用，励磁电流很小，铁心中的总磁通也很小，二次侧绕组的感应电动势一般几十伏。
如果二次侧没有形成回路，二次侧电流的去磁作用消失，一次侧电流完全变为励磁电流，引起铁心内磁通剧增，铁心处于高度饱和状态，加之二次侧绕组的匝数很多，根据电磁感应定律，就会在二次侧绕组开路的两端产生很高的电压，其峰值可达数千伏甚至上万伏。
这么高的电压将严重威胁工作人员和设备的安全。
再者，由于铁心磁感应强度剧增，使铁心损耗大大增加而严重发热，甚至烧坏绝缘。
因此，通常在电流互感器二次侧串联一较小的电阻。
电压互感器和电流互感器在作用原理上有什么区别
电压互感器主要用于测量电压，电流互感器用于测量电流。
(1)电流互感器二次侧可以短路，但不能开路；电压互感器二次侧可以开路，但不能短路。
(2)相对于二次侧的负载来说，电压互感器的一次内阻抗较小，以至可以忽略，可以认为电压互感器是一个电压源；而电流互感器的一次内阻很大，以至认为是一个内阻无穷大的电流源。
(3)电压互感器正常工作时的磁通密度接近饱和值，系统故障时电压下降；磁通密度下降，电流互感器正常工作时磁通密度很低，而系统发生短路时一次侧电流增大，使磁通密度大大增加，有时甚至远远超过饱和值，会造成二次输出电流的误差增加。
因此，尽量选用不易饱和的电流互感器。
电流互感器和电压互感器
在瞬态过程中，由于电场和磁场的能量发生较大的变化，可能会使绕组中的电 压和电流超过额定值许多倍，即出现所谓过电压和过电流现象，虽然瞬态过程 持续的时间很短，但却可能使变压器遭到破坏，因此，对这些问题应进行分析 研究，找出它的变化规律，对变压器的设计、制造、保护和运行都是十分必要 的。
变压器的瞬态过程
图5-3 变比和联结组相同时两台 变压器并联时的简化等效电路
§5-3变比相同而短路阻抗标么值不相等的变压器并联运行时的负载分配
Z uk 2 1 I S 2 I S Z uk 1
* 1 * 2 * 1 * 2 * k2 * k1
由此可知：负载系数和短路阻抗标幺值(或短路电压）成反比。 若为多台变压器并联，则
§6-2变压器空载合闸时的瞬态过程
变压器空载合闸时的瞬态过程
变压器在稳态运行时．空载激磁电流是额定电流的(1～10)％。但在空载接通
电源的瞬间，由于变压器铁心存在饱和现象，可能出现很大的冲击电流，如不
采取适当的措施，则可能使开关跳闸，以致变压器不能顺利投入电网。
i0
u1
r1 w1
w2
图6-1 变压器空载接通电源
联运行情况，要求各变压器满足联结组相同、变比相等，以及
短路阻抗标么值相等。变比相等和联结组相同保证空载时不产 生环流，是变压器能否并联的前提。短路阻抗标么值相等则保 证了负载按变压器容量成比例分配，若短路阻抗标么值不相等， 则负荷系数与短路阻抗标么值成反比。
互感器
• TV的一次内阻很大，可以认为是电压源。 TA的一次内阻很小，可以认为是电流源。 ( × )P109 • 电流互感器的角度误差与二次所接负载的 大小和功率因数有关。 ( √ ) • 当电流互感器10%误差不满足时，可以采 取并联备用电流互感器使允许负载增加1倍。 ( × )P110
• 电流互感器测量误差分为数值（变比）误差和相 位（角度）误差两种。 ( √ )P110 • 电流互感器在运行和使用中造成的测量误差过大 是电流互感器铁芯饱和或二次负载过大所致。 ( √ )P110 • CT无论在什么情况下都能接近于一个恒流源。 ( × )P111 • 电流互感器二次接成三角形比接成完全星型的负 载能力强。 ( × ) • 变比相同、型号相同的电流互感器，其二次接成 星型时比接成三角型所允许的二次负荷要大。 ( √ )P114
• • • • • •
互感器有哪些异常情况下应立即停止运行？ 1、内部有放电声； 2、有焦臭味或冒烟、喷油； 3、套管破裂、闪络放电； 4、温度升高并不断发展； 5、严重漏油。
互感器在安装、更换和检修后 应验收哪些项目？
• 一个10kV变比为200／5，容量是6VA的电 流互感器，它可带10Ω的负荷 ( × )p78 • 下列（ ）措施可以满足电流互感器10%误 差的要求。 ( acd ) • ( A ) 增大二次侧电缆截面 ( B ) 并接备 用电流互感器 ( C ) 改用容量较高的二次 侧绕组 ( D ) 提高电流互感器变化
• 变电站的CT距继保室较远时，应采用额定 二次电流为1A的CT。 ( √ ) P116 • CT的容量是根据电缆长度、额定电流以及 接线方式、负载功耗等来计算出来的 • 500kV变电站CT额定电流一般选择1A，主 要考虑CT距离保护、测控装置的距离较远， 如果选择5A的额定电流，同样情况下，该 CT的容量=25×额定电流1A的CT的容量。
简述电压互感器和电流互感器的工作原理
简述电压互感器和电流互感器的工作原理
电压互感器和电流互感器是电力系统中常用的测量设备，用于测量电压和电流的变化。
它们的工作原理如下所述。
电压互感器（Voltage Transformer，简称VT）是一种将高电压转换为低电压的测量设备。
它由一个一次绕组和一个二次绕组组成。
一次绕组通常连接到高电压系统，而二次绕组则连接到测量仪表或保护装置。
在正常运行时，一次绕组将高电压引入，通过互感作用，使电压在二次绕组上产生一个相应的降压信号。
因此，可以使用二次绕组上的低电压进行准确测量和保护操作。
电流互感器（Current Transformer，简称CT）是一种测量电流的设备，它将高电流转换为低电流。
它由一个一次绕组和一个二次绕组组成，类似于电压互感器。
一次绕组通过其所连接的导线，使电流通过。
通过互感作用，电流在二次绕组上产生一个相应比例的减小。
因此，可以使用二次绕组上的低电流进行精确的测量和保护。
电压互感器和电流互感器的工作原理基于互感现象。
互感是指两个绕组通过电磁感应相互耦合，导致一个绕组上的信号在另一个绕组上产生感应电动势。
根据法拉第定律，互感电动势的大小与绕组之间的转数比例成正比，并与主导线上的电流或电压成正比。
总结一下，电压互感器和电流互感器是测量电压和电流的关键设备。
它们利用互感作用将高电压和高电流转换为低电压和低电流，以便用于测量和保护。
这种原理确保了精确和可靠的测量结果，对于电力系统的运行和维护至关重要。
电气工程知识：电压互感器和电流互感器的区别是什么.doc
电气工程知识：电压互感器和电流互感器的区别是什么答：主要区别是正常运行时工作状态大不相同，主要表现为： 1）电流互感器二次可以短路，但是不得开路；电压互感器二次可以开路，但是不得短路2）对于二次侧的负荷来说，电压互感器的一次内阻抗较小甚至可以忽略不计，大可以认为电压互感器是一个电压源；而电流互感器的一次却内阻很大，以至可以认为是一个内阻无穷大的电流源。
3）电压互感器正常工作时的磁通密度接近饱和值，故障时候磁通密度下降；电流互感器正常工作时磁通密度很低，而短路时由于一次侧短路电流变得很大，使磁通密度大大增加，有时甚至远远超过饱和值。
4）电压互感器是用来测量电网高电压的特殊变压器，它能将高电压按规定比例转换为较低的电压后，再连接到仪表上去测量。
电压互感器，原边电压无论是多少伏，而副边电压一般均规定为100伏，以供给电压表、功率表及千瓦小时表和继电器的电压线圈所需要的电压。
把大电流按规定比例转换为小电流的电气设备，称为电流互感器。
电流互感器副边的电流一般规定为5安或1安，以供给电流表、功率表、千瓦小时表和继电器的电流线圈电流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电流互感器作用及工作原理_电压互感器的作用及工作原理_电压互感器和电流互感器的区别
电力系统为了传输电能，往往采用交流电压、大电流回路把电力送往用户，无法用仪表进行直接测量。
互感器的作用，就是将交流电压和大电流按比例降到可以用仪表直接测量的数值，便于仪表直接测量，同时为继电保护和自动装置提供电源，所以说电压互感器与电流互感器在电力系统中起到了非常的大的作用，而本文要介绍的就是电压互感器与电流互感器的区别以及如何使用电压互感器测量交流电路线电压。
电流互感器作用及工作原理
电流互感器的主要所用是用来将交流电路中的大电流转换为一定比例的小电流（我国标准为5安倍），以供测量和继电保护只之用。
大家应该知道在发电、变电、输电、配电过程中由于用电设备的不同，电流往往从几十安到几万安都有，而且这些电路还可能伴随高压。
那么为了能够对这些线路的电路进行监控、测量，同时又要解决高压、高电流带来的危险，这时就需要用到电流互感器了。
有些人可能见过电工用的钳形表，这是一种用来测量交流电流的设备，它那个“钳”便是穿心式电流互感器。
电流互感器的结构如下图所示，可用它扩大交流电流表的量程。
在使用时，它的原线圈应与待测电流的负载线路相串联，副边线圈则与电流表串接成闭合回路，如图中右边的电路图所示。
电流互感器的原线圈是用粗导线绕成，其匝数只有一匝或几匝，因而它的阻抗极小。
原线圈串接在待测电路中时，它两端的电压降极小。
副线圈的匝数虽多，但在正常情况下，它的电动势E2并不高，大约只有几伏。
由于I1/I2=K i（Ki称为变流比）所以I1=K i*I2
由此可见，通过负载的电流就等于副边线圈所测得的电流与变流比K i之乘积。
如果电流表同一只专用的电流互感器配套使用，则这安培表的刻度就可按大电流电路中的电流值标出。
电流互感器次级电流最大值，通常设计为标准值5A。
不同的电流的电路所配用的电流互感器是不同的，其变流比有10/5、20/5、30/5、50/5、75/5、100/5等等。
为了安全起见，电流互感器副线圈的一端和铁壳必须接地。
电流互感器规格型号识别方法
电流互感器的型号是由2～4位拼音字母及数字组成。
通常能表示出电流互感器的线圈型式、绝缘种类、导体的材料及使用场所等。
横线后面的数字表示绝缘结构的电压等级（4级）。
电流互感器型号中字母的含义如下：
L：在第一位，表示电流互感器；
D：在第二位，表示单匝贯穿式，在型号的最后一个字母时表示差动保护用（部分生产厂用B或C标出）
F：在第二位，表示复匝贯穿式
Q：在第二位，表示线圈型，在第四位，表示加强型；
M：在第二位，表示母线式；
R：在第二位，表示装入式；
A：在第二位，表示穿墙式；
C：在第二位，表示瓷套式，在第三位，表示瓷绝缘；
Z：在第三位，表示浇注绝缘；
J：在第三位，表示加大容量加强型，在第四位，表示加大容量；
G：在第三位，表示改进型；
W：在第三位，表示户外型；
电压互感器的作用及工作原理
电压互感器基本型式包括两组绕有导线之线圈，并且彼此以电感方式称合一起。
当一交流电流（具有某一已知频率）流于其中之一组线圈时，于另一组线圈中将感应出具有相同频率之交流电压，而感应的电压大小取决于两线圈耦合及磁交链之程度。
电压互感器简称PT，其工作原理和变压器很相像，都是用来变换线路上的电压。
在测量交变电流的大电压时，为能够安全测量在火线和
地线之间并联一个变压器（接在变压器的输入端），这个变压器的输出端接入电压表，由于输入线圈的匝数大于输出线圈的匝数，因此输出电压小于输入电压，电压互感器就是降压变压器。
电压互感器的作用：
1、把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。
2、使用电压互感器可以将高电压与电气工作人员隔离。
3、当二次负载阻抗减小时，二次电流增大，使得一次电流自动增大一个分量来满足一二次侧之间的电磁平衡关系。
电压互感器接线图：
1．一个单相电压互感器的接线
这种接线方式在三相线路上，只能测量某两相之间的线电压，用于连接电压表、频率表及电压继电器等。
2．两个单相这种接线方式又称不完全星形接线，可以用来测量三个线电压，供仪表、继电器接于三相三线制电路的各个线电压。
这种接线方式又称不完全星形接线，可以用来测量三个线电压，供仪表、继电器接于三相三线制电路的各个线电压。
3．三个单相电压互感器Y。
／Y。
形接线
这种接线方式能满足仪表和微机保护装置选用相电压和线电压的要求。
在一次绕组中点接地情况下，也可装用绝缘监察电压表。
4．三个单相三绕组电压互感器或一个三相五芯柱三绕组电压互感器Y。
／Y。
／
这种接线方式在10kV中性点不接地系统中应用广泛，它既能测量线电压、相电压并能组成绝缘监察装置和供单相接地保护用。
接成Y。
形的二次绕组称为基本二次绕组，用来接仪表、继电器及绝缘监察电压表；接成（开口三角形）的二次绕组，称为辅助二次绕组，用来连接监察绝缘用的电压继电器。
在系统正常运行时，开口三角形两端的电压接近于零，当系统发生一相接地时，开口三角形两端出现零序电压，使电压继电器吸合，发出接地预告信号。
电压互感器与电流互感器的区别
电压互感器与电流互感器的主要区别是正常运行时工作状态很不相同，表现为：
1）电流互感器二次可以短路，但不得开路；电压互感器二次可以开路，但不得短路；
2）相对于二次侧的负荷来说，电压互感器的一次内阻抗较小以至可以忽略，可以认为电压互感器是一个电压源；而电流互感器的一次却内阻很大，以至可以认为是一个内阻无穷大的电流源。
3）电压互感器正常工作时的磁通密度接近饱和值，故障时磁通密度下降；电流互感器正常工作时磁通密度很低，而短路时由于一次侧短路电流变得很大，使磁通密度大大增加，有时甚至远远超过饱和值。
知识小课堂：如何使用电压互感器测量交流电路线电压经过电压互感器测量单相电压电路：在交流电路中，测量电压往往采用电压互感器和量程为100V的交流电压表，这样既扩大了仪表量程，又比较安全。
使用电压互感器测量单相电压的电路如下：
经过电压互感器测量单相电压电路
使用电压互感器时应注意：
电压互感器不允许短路，因此，一、二次绕组都接有熔断器。
为了安全，二次绕组的一端必须可靠接地。
经过两个单相电压互感器测量三相线电压电路：
经过两个单相电压互感器测量三相线电压电路经三相电压互感器测三相线电压电路：
经三相电压互感器测三相线电压电路。
