CAD绘图教程(包括天正建筑)第九章尺寸标注与文字标注
（2）线性标注
点第一个图标菜单 ⑴指定第一条尺寸界线起点: ⑵指定第二条尺寸界线起点： ⑶确定尺寸线的位置
（3）连续标注
首先用线性标注的命令标注一个尺寸，然 后用连续标注命令标注。 连续标注只需要确定标注尺寸第二条界线 位置。 下面详细介绍尺寸标注命令的功能及操作
4、DIMLINEAR（线性标注）
2、文字样式的设置
（1）设置文字样式命令 STYLE→ST [功能] 设置文字的样式，在该命令中设置 文字样式的样式命令，选择字体， 设置宽度比例因子，宽度比例因子 为1是方块字，为0.7是长形字。一个图形 文件可以设置若干种不同的文字样式。
（2）操作：
① ST 回车 ② 出现对话框 ③ 点[新建] ④ 选择字体
12、LEADER（引线）命令
〖功能〗从标注对象开始绘制一组相连 的直线或样条曲线（称为引线）与标注 文字连接。 〖命令〗leader或le 〖菜单〗标注引线
13、QDIM（快速标注）命令
〖功能〗可以选择多个对象快速创建一 系列标注。标注包括基线标注、连续标 注、坐标标注、直径标注、半径标注等。 〖命令〗qdim 〖菜单〗标注快速标注
7、DIMRADIUS（半径标注）如 标注变量DIMCEN不为0，还将绘出圆心 标记（在圆或弧的圆心上绘制的小十字 标记）
8、DIMDIAMETER（直径标注）
〖功能〗为圆或弧的直径进行标注。 〖命令〗dimdiameter 〖菜单〗标注直径
9、DIMANGULAR（角度标注）
多行文字书写器，既可以输入文 字，还可以对文字进行编辑排版，还 可以更改文字的字高和文字的字体等。
5、文字的修改
（1）修改文字的命令 DDEDIT [功能]DDEDIT既可以修改用TEXT书写 的文字，也可以修改用MTEXT书 写的文字。 （2）命令的操作
① DDEDIT 回车 ② 选择要修改的文字 ③ 对于单行文字出现文字修改 对话框，在对话框中修改文 字，对于多行文字出现多行 文字书写器，在多行文字书
17、DIMTEDIT（对齐标注文字）
〖功能〗移动或旋转标注文字。一次只 能修改一个尺寸标注。 〖命令〗dimtedit 〖菜单〗标注对齐文字
18、DIMOVERRIDE（标注替代）
〖功能〗修改的尺寸标注变量只对选择的 标注起作用，不影响尺寸标注样式。 〖命令〗dimoverride 〖菜单〗标注替代
〖功能〗为角度进行标注。 〖命令〗dimangular〖菜单〗标注→角度 〖注释〗根据选择对象的类型作相应的标注：
选择圆弧，对弧的包含角进行标注； 选择圆，圆心为角度顶点，圆的拾取点为角度一边经 过的点，再提示指定第二点，该点为角度另一边经过 的点，对这三点形成的角度进行标注。 选择直线，再提示选择另一条直线，对由两直线形成 的角度进行标注； 按Enter键，指定三点，对三点形成的角度进行标注。
5、DIMALIGNED（对齐标注）
〖功能〗创建一个标注线与两个标注界 线的原点连线或被标注的对象平行的长 度标注。 〖命令〗dimaligned 〖菜单〗标注对齐
6、DIMORDINATE（坐标标注）
〖功能〗对点的坐标进行标注。坐标标 注沿着引线显示某点的X或Y坐标。 AutoCAD 使用当前 UCS 决定测量的 X 或 Y 坐标，并且在与当前 UCS 轴正交的 方向绘制引线。坐标一般采用绝对坐标 值。
9、CAD文件转WORD
① 在转之前执行一个工具程序
BCLIPBRD
这个程序，可以除去CAD的背景， 还可以把CAD图自动转为黑白色等 ② 在CAD中把图形拷贝到剪贴板 ③在WORD中点粘贴按钮
写器中修改文字。
单行文字修改对话框
多行文字编辑器
6、文字的镜像
SETVAR 回车 MIRRTEXT回车 0回车 执行MIRROR镜 像命令
7、特殊符号输入
输入
%%C %%D
结果
φ ◇
%%P
±
8、WORD文件转CAD
① 将WORD文档复制到剪贴板 （CTRL-C） ② 进入CAD点 编辑→选择性粘贴
2、尺寸标注的样式设置
（1）、点[格式] →[标注样式] 出现对话框 点[新建]
给标注样式命名
（2）直线和箭头参数设置
（3）文字
（4）调整
（5）主单位
最后点[确定] 再点[置为当前]
3、尺寸标注命令
（1）尺寸标注的命令的执行方法 由于尺寸标注命令比较多，我建议使点 图标菜单的方法。 [视图] →[工具栏] →[标注]
14、DIMCENTER（圆心标记）
〖功能〗为圆或弧创建圆心标记或中心 线。 〖命令〗dimcenter 〖菜单〗标注圆心标记
15、更改标注位置
夹点 Stretch Trim Extend 修改特性
16、DIMEDIT（尺寸编辑）命令
〖功能〗编辑尺寸标注，可以修改标注 的文字及位置，也可使标注界线倾斜指 定的角度，可同时修改多个标注。 〖命令〗dimedit 〖菜单〗标注倾斜
尺寸标注与文字标注
制作人：魏旭
第九章 尺寸标注与文字标注
一、尺寸标注 1、概念 （1）尺寸标注在当前层上生成。 （2）一个尺寸是由四个部分组成： （1）尺寸线 （2）尺寸界线 （3）箭头 （4）尺寸文字
1、概念
（3）在标注尺寸同时，AutoCAD自动开设 一个层叫defpoint，放置尺寸块的插入点， 在该层上的图形只能显示，不能打印。 （4）尺寸标注的形式
二、文字标注
1、概念 （1）AutoCAD使用的字体 A、点阵字体 AutoCAD可以使用WINDOWS的点阵字体 （TrueType字体），这些字体美观、但容量大， 图形中这中类型的文字多了影响图形的显示速 度。 B、 矢量字体
这种字体是由线条组成的，称为 形文件其扩展名是：SHX。这种字体 容量较小。但没有点阵字体美观。。 AutoCAD只有一个矢量形文件，其字 体名是：GBCBIG。其实汉字矢量字 体有很多，同学可以把它找到然后拷 贝到AutoCAD2002\fonts目录中就可 以使用了。
⑤ 输入文字 ⑥ 回车 ⑦ 回车 上屏幕 退出TEXT
4、书写多行文字
（1）书写多行文字的命令 MTEXT→MT [功能]在指定的范围内，按照用户的设定 的文字样式书写多行文字。 （2）操作 ① MT 回车 ② 确定书写多行文字的区域 ③ 出现多行文字出写器 ④ 在输写器中输入文字。
多行文字书写器
A、选择点阵字体 B、选择矢量字体
设置样式名 文字样式对话框
选择点阵字体
选择矢量字体
⑤ 宽度比例设置
宽度比例=1
3、书写单行文字
（1）书写单行文字命令 TEXT [功能]在指定的起点，按照用户的文字样式 书写单行文字。 （2）操作 ① TEXT 回车 ② 确定文字的起点
③ 确定文字的高度
④ 确定文字的旋转角度
10、DIMBASELINE（基线标注）
〖功能〗是指根据一条基线绘制的一系 列相关尺寸标注，也就是所有的基线标 注的第一条标注界线就是第一标注的第 一条标注界线。根据前一个尺寸标注类 型，基线尺寸标注可是角度标注、长度 标注或坐标标注。
11、DIMCONTINUE（连续标注）
〖功能〗从前一尺寸标注的第二条标注 界线进行连续标注，也就是说连续标注 的第一条标注界线是前一标注的第二条 标注界线。根据前一个尺寸标注类型， 连续尺寸标注可以是角度标注、长度标 注或坐标标注。
〖功能〗创建水平、垂直和指定角度的尺寸。 〖命令〗dimlinear〖菜单〗标注线性 M：出现多行文字编辑器，可修改标注文字。 符号(< >)表示系统测量出的两点之间的水平或 垂直距离，可在其前输入文字或控制代码以加 上前缀，或在后输入文字或控制代码以加上后 缀。也可删除该符号另外输入标注文字。 T：修改标注文字，标注文字中如要包括系统 测量的值用符号(< >)表示。如果标注样式里没 打开换算单位，可以通过输入方括号 ([ ]) 显示 它们。

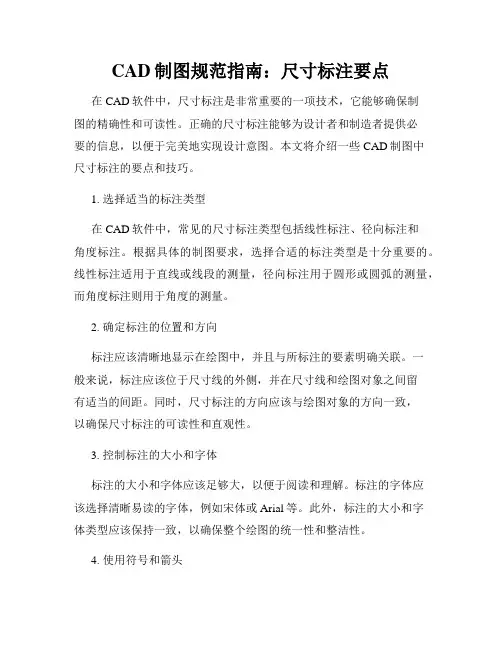

CAD制图规范指南 尺寸标注要点
CAD制图规范指南：尺寸标注要点在CAD软件中，尺寸标注是非常重要的一项技术，它能够确保制图的精确性和可读性。
正确的尺寸标注能够为设计者和制造者提供必要的信息，以便于完美地实现设计意图。
本文将介绍一些CAD制图中尺寸标注的要点和技巧。
1. 选择适当的标注类型在CAD软件中，常见的尺寸标注类型包括线性标注、径向标注和角度标注。
根据具体的制图要求，选择合适的标注类型是十分重要的。
线性标注适用于直线或线段的测量，径向标注用于圆形或圆弧的测量，而角度标注则用于角度的测量。
2. 确定标注的位置和方向标注应该清晰地显示在绘图中，并且与所标注的要素明确关联。
一般来说，标注应该位于尺寸线的外侧，并在尺寸线和绘图对象之间留有适当的间距。
同时，尺寸标注的方向应该与绘图对象的方向一致，以确保尺寸标注的可读性和直观性。
3. 控制标注的大小和字体标注的大小和字体应该足够大，以便于阅读和理解。
标注的字体应该选择清晰易读的字体，例如宋体或Arial等。
此外，标注的大小和字体类型应该保持一致，以确保整个绘图的统一性和整洁性。
4. 使用符号和箭头在尺寸标注中，使用符号和箭头可以增强标注的直观性和易读性。
例如，在直线尺寸标注中，使用箭头表示线段的起始和结束点。
在径向标注中，使用放射线符号表示圆形或圆弧的半径。
这些符号和箭头能够帮助读者快速理解绘图中的尺寸信息。
5. 避免重叠和交叉标注标注的布局应该避免重叠和交叉，以免给读者带来困惑和误解。
当尺寸线之间有相交或重叠的情况时，应该采取适当的措施，例如调整尺寸标注的位置、方向或大小，以确保标注的清晰可辨。
6. 合理使用尺寸公差在CAD制图中，尺寸公差是非常重要的，它可以表达设计要求和制造允许范围之间的关系。
合理使用尺寸公差可以避免不必要的错误和争议，并确保制造过程的可控性和可靠性。
在标注尺寸时，应该清晰明确地指定尺寸公差，并在需要的情况下使用相应的符号标识。
7. 定期检查和修正标注绘图完成后，应该定期检查和修正标注的准确性和一致性。
CAD尺寸标注的使用方法
CAD尺寸标注的使用方法下面是CAD尺寸标注的使用方法：1.选择适当的标注尺寸风格：CAD软件通常提供多种标注尺寸风格，包括文字大小、箭头样式和线条类型等。
根据绘图要求选择最适合的标注尺寸风格。
2.选择标注工具：CAD软件提供多种标注工具，如水平尺寸标注、垂直尺寸标注、径向尺寸标注和角度尺寸标注等。
根据需要选择合适的标注工具。
3.确定标注基准：标注尺寸需要有一个基准点或基准线，以便确定尺寸的位置和方向。
基准点可以是物体的顶点、中心点或者边缘。
基准线可以是水平线、垂直线或者一条连接两个点的线。
4.确定尺寸值：尺寸值是标注尺寸的核心，它通常以数值的形式表示。
在标注尺寸之前，需要先测量或计算出真实的尺寸值，并将其输入到CAD软件中。
5.选择标注位置：标注尺寸需要放置在合适的位置，以便于阅读和理解。
通常情况下，标注尺寸应该放置在标注线的外部，并与标注线垂直或平行。
6.添加标注线和箭头：标注尺寸通常需要添加标注线和箭头，以显示尺寸的范围和方向。
标注线通常是直线或者放射线，它应该与被标注的物体相连。
箭头通常用于标注线的末端，以指示尺寸的起始和结束位置。
7.格式化标注文字：标注文字应该具备良好的可读性和清晰的表达意义。
可以通过设置文字大小、字体样式和对齐方式等来格式化标注文字。
8.相关标注：在CAD绘图中可能存在多个相关的尺寸需要标注，这些标注之间可能存在一定的关联性。
可以通过添加符号、增加文字描述或者使用直接标注的方式来实现相关标注。
9.檢查标注：在标注完成后，应及时对标注进行检查和验证，确保标注符合设计要求，并在必要时进行修正和调整。
10.储存标注：为了方便日后的使用和修改，应当及时保存和储存标注信息，以便于后续的工作和协作。
总结：CAD尺寸标注是CAD绘图中至关重要的一环，它可以帮助工程师和设计师准确地描述设计要求。
正确应用CAD尺寸标注可以提高绘图质量和制造效率，并减少误差和纠纷的发生。
在使用CAD尺寸标注时，需要选择合适的标注尺寸风格和标注工具，并确定标注基准和尺寸值。
AutoCAD- 尺寸标注与文本标注.ppt
编辑本段生产类型
生产类型通常分为三类。
1．单件生产 单个地生产某个零件，很少重复地生 产。
2．成批生产 成批地制造相同的零件的生产。
3．大量生产 当产品的制造数量很大，大多数工作 地点经 常是重 复进行 一种零 件的某 一工序 的生产 。
拟定零件的工艺过程时，由于零件 的生产 类型不 同，所 采用的 加方法 、机床 设备、 工夹量 具、毛 坯及对 工人的 技术要 求等， 都有很 大的不 同。
编辑本段加工余量
加工余量概述
为了加工出合格的零件，必须从毛坯上 切去的 那层金 属的厚 度，称 为加工 余量。 加工余 量又可 分为工 序余量 和总余 量。某 工序中 需要切 除的那 层金属 厚度， 称为该 工序的 加工余 量。从 毛坯到 成品总 共需要 切除的 余量， 称为总 余量， 等于相 应表面 各工序 余量之 和。 机床
-“
图 4 4
新 建 标 注 样 式 ” 对 话 框
（1）直线和箭头
“直线和箭头”选项卡中有尺寸线、尺寸 界线、箭头和圆心标记4个选项区域，分 别用于尺寸线、尺寸界线、尺寸箭头和圆 心标记形式的设置。
① 尺寸线设置
对于机械零件图，“颜色”和“线宽” 下拉列表框均设置为“随层 （ByLayer）”。
在生产过程中，直接改Biblioteka 原材料（ 或毛坯 ）形状 、尺寸 和性
能，使之变为成品的过程，称为工艺 过程。 它是生 产过程 的主要 部分。 例如毛 坯的铸 造、锻 造和焊 接；改 变材料 性能的 热处理[1]；零 件的机 械加工 等，都 属于工 艺过程 。工艺 过程又 是由一 个或若 干个顺 序排列 的工序 组成的 。
在工件上留加工余量的目的是为了切 除上一 道工序 所留下 来的加 工误差 和表面 缺陷， 如铸件 表面冷 硬层、 气孔、 夹砂层 ，锻件 表面的 氧化皮 、脱碳 层、表 面裂纹 ，切削 加工后 的内应 力层和 表面粗 糙度等 。从而 提高工 件的精 度和表 面粗糙 度。
CAD尺寸标注的使用方法
CAD尺寸标注的使用方法在使用CAD软件进行设计时，尺寸标注是非常重要的一项功能。
它能帮助我们对绘图进行精确的尺寸测量和标记。
本文将介绍CAD软件中尺寸标注的使用方法。
1. 打开CAD软件并加载绘图文件。
首先，我们需要打开CAD软件并加载我们要进行尺寸标注的绘图文件。
在软件界面上找到“打开”选项，选择文件所保存的位置并加载。
加载完成后，我们就可以开始进行尺寸标注。
2. 选择标注工具。
在CAD软件的工具栏或菜单栏中，我们可以找到各种尺寸标注工具。
通常，它们被分为线性尺寸标注、角度尺寸标注和半径/直径尺寸标注三类。
根据需要选择相应的标注工具。
3. 进行线性尺寸标注。
对于线性尺寸标注，我们可以使用“标注线性尺寸”工具。
选中该工具后，在绘图中需要标注尺寸的线段上点击左键，然后拖动鼠标以指定标注线的位置和方向。
鼠标拖动时，CAD软件会显示一个动态的标注线和标注框，根据需要调整位置和长度。
完成后，点击右键或键盘上的“Enter”键，尺寸标注就会被固定在指定位置。
4. 进行角度尺寸标注。
对于角度尺寸标注，我们可以使用“标注角度尺寸”工具。
选中该工具后，在绘图中需要标注角度的两条线段之间点击左键，然后拖动鼠标以指定标注弧线的位置和方向。
根据需要调整位置和长度后，点击右键或键盘上的“Enter”键，角度尺寸标注就会被固定。
5. 进行半径/直径尺寸标注。
对于半径/直径尺寸标注，我们可以使用“标注半径/直径尺寸”工具。
选中该工具后，在绘图中需要标注的圆或圆弧上点击左键，然后拖动鼠标以指定标注线的位置和方向。
根据需要调整位置和长度后，点击右键或键盘上的“Enter”键，尺寸标注就会被固定。
6. 调整尺寸标注的样式和属性。
CAD软件提供了丰富的选项来调整尺寸标注的样式和属性。
我们可以修改标注的字体、颜色、箭头样式等。
在工具栏或菜单栏中找到“修改标注样式”或类似选项，根据需要进行调整。
7. 编辑已有的尺寸标注。
如果需要编辑已有的尺寸标注，我们可以使用“修改”工具。
AUTOCAD 尺寸标注和文本注写PPT学习教案
图8-10 基线标注示例
第22页/共41页
六、连续型长度尺寸标注 1、在“标注”工具条上单击“线性标注”按钮，首先采用线性标注命令，标注1
点和2点之间尺寸。 2、在“标注”工具栏上单击“连续标注”尺寸按钮，此时系统提示： 指定第二条尺寸界线起点或[放弃（U）/选择（S）]〈选择〉： 3、在上述提示下，在图形中拾取3点，即可生成标注尺寸。 4、继续调用连续尺寸标注命令，标注其余尺寸。标注结果如图8-11所示。
2）指定文字的起点或[对正（J）/样式（S）]：指定文字基线的起始点； 3）命令行提示：输入选项[对齐（A）/调整（F）/中心（C）/中间（M）/右（R）
/左上（TL）/中上（TC）/右上（TR）/左中（ML）/正中（MC）/右中 （MR）/左下（BL）/中下（BC）/右下（BR）]，可以根据需要自行设置。
夹角或指定三个点确定的角。标注示例如图812 所示。
第25页/共41页
图8-12 角度标注示例
第26页/共41页
八、半径标注
半径标注命令用来为圆弧或圆 标注半径尺寸，标注半径尺寸 只需选择圆或圆弧，然后确定 表示尺寸线方向的一点即可。
在“标注”工具栏上单击“半 径标注”按钮，系统提示：
选择圆或圆弧：（选中要标注 的圆或圆弧）标注文字=60 指定尺寸线位第2置7页/共或41页 [多行文字 （M）/文字（T）/角度
键） 系统继续提示：输入注释文字第一行〈多行文字
（M）〉：（输入选择项） 若输入的注释为单行文字，则按回车键结束引线
标注命令。 快速引线标注示例见图8-15所示。
第32页/共41页
图8-15 快速引线标注示例
第33页/共41页
8.3 尺寸标注编辑命令
建筑CAD课件图文-标注文字-标注尺寸-绘制建筑三维实体
三维绘图
标准三维实体绘制
3．绘制圆柱体 键盘命令：CYLINDER。 工具栏按钮：【建模】工具栏上的按钮。 菜单命令：【绘图】→【建模】→【圆柱体】 【实例1-35】绘制半径为20高为 60的圆柱体
4．绘制圆环体 键盘命令：torus。 工具栏按钮：【建模】工具栏上的按钮。 菜单命令：【绘图】→【建模】→【圆环体】 【实例1-36】绘制半径为50，圆管半径为20的圆环体
返回
作业
标注文字
1.P82图1-146a，P88图2-3
返回
标注尺寸
标注尺寸
相关知识点介绍 设置尺寸样式 尺寸标注的类型 典型例题 作业
标注尺寸
相关知识点介绍—尺寸标注的规定
《房屋建筑制图统一标准》（GB50001—2010）中对尺寸标注的有关规定如下。 1、一个完整的尺寸，包括尺寸界线、尺寸线、尺寸起止符号和尺寸数字。如左图所示。 2、尺寸界线应用细实线绘制，一般应与被注长度垂直，其一端应离开图样轮廓线不应小于 2mm，另一端宜超出尺寸线 2mm～3mm。图样轮廓线可用作尺寸界线。如右图所示。 3、尺寸线应用细实线绘制，应与被注长度平行。图样本身的任何图线均不得用作尺寸线。 4、尺寸起止符号一般用中粗斜短线绘制，其倾斜方向应与尺寸界线成顺时针 45°角，长 度宜为 2mm～3mm。 半径、 直径、 角度与弧长的尺寸起止符号， 宜用箭头表示。
三维绘图
布尔运算修改实体命令
3．交集命令INTERSECT 交集运算从两个或者多个相交的实体中建立一个合成实体，所建立的合成实体是参加运算实 体的共同部分。 键盘命令：intersect（快捷键IN）。 工具栏按钮：【建模】工具栏上的按钮 菜单命令：【修改】→【实体编辑】→【交集】。 【实例1-42】求图 (a)所示的圆柱体和长方体的交集，结果如图 (d)。
最新CAD绘图尺寸标注与文字标注
1、概念
（3）在标注尺寸同时，AutoCAD自动开设 一个层叫defpoint，放置尺寸块的插入点， 在该层上的图形只能显示，不能打印。
（4）尺寸标注的形式
2、尺寸标注的样式设置
（1）、点[格式] →[标注样式] 出现对话框 点[新建]
给标注样式命名
（2）直线和箭头参数设置
5、DIMALIGNED（对齐标注）
〖功能〗创建一个标注线与两个标注界 线的原点连线或被标注的对象平行的长 度标注。
〖命令〗dimaligned 〖菜单〗标注对齐
6、DIMORDINATE（坐标标注）
〖功能〗对点的坐标进行标注。坐标标 注沿着引线显示某点的X或Y坐标。 AutoCAD 使用当前 UCS 决定测量的 X 或 Y 坐标，并且在与当前 UCS 轴正交的 方向绘制引线。坐标一般采用绝对坐标 值。
〖命令〗qdim 〖菜单〗标注快速标注
14、DIMCENTER（圆心标记）
〖功能〗为圆或弧创建圆心标记或中心 线。
〖命令〗dimcenter 〖菜单〗标注圆心标rim Extend 修改特性
16、DIMEDIT（尺寸编辑）命令
〖功能〗编辑尺寸标注，可以修改标注 的文字及位置，也可使标注界线倾斜指 定的角度，可同时修改多个标注。
宽度比例=1
选择矢量字体
3、书写单行文字
（1）书写单行文字命令 TEXT
[功能]在指定的起点，按照用户的文字样式 书写单行文字。
（2）操作 ① TEXT 回车 ② 确定文字的起点
〖命令〗dimoverride 〖菜单〗标注替代
二、文字标注
1、概念 （1）AutoCAD使用的字体
A、点阵字体 AutoCAD可以使用WINDOWS的点阵字体
cad标注教程
cad标注教程CAD标注是CAD绘图中非常重要的一环，它可以帮助我们清晰明了地表达出计图的意图和需求。
在进行CAD标注时，一些常见的标注方式包括尺寸标注、文字标注和符号标注等。
下面是一个不同类型的CAD标注教程：1. 尺寸标注尺寸标注可以帮助我们清晰地表达出构图或物体的尺寸和距离。
在CAD软件中，尺寸标注通常有两个主要类型：线性尺寸标注和径向尺寸标注。
线性尺寸标注主要用于标注物体的长度、宽度或高度，而径向尺寸标注则适用于标注圆形或弧形物体的直径或半径。
2. 文字标注文字标注是一种常见的CAD标注方式，它可以用来注明一些特定的细节或信息。
在进行文字标注时，需要选择适当的字体、字号和对齐方式，以确保标注的清晰可读。
此外，文字标注应尽量与绘图的其他部分相互配合，以避免冲突或混淆。
3. 符号标注符号标注是使用特定的符号来表示某个特定的含义或要求的一种标注方式。
符号标注主要用于标识一些常见的图形元素、材料属性或操作要求等。
对于符号标注，我们需要确保所使用的符号与所表达的含义或要求相一致，并且易于理解。
在进行CAD标注时，以下几点需要注意：1. 标注内容要简洁明了，避免使用过多的文字或符号，以免造成混乱。
2. 标注位置要合理，尽量将标注放在绘图的合适位置，以便于阅读和理解。
3. 标注要与绘图的其他部分相协调，避免与其他标注或绘图元素发生重叠或冲突。
4. 尽量使用标准的标注方法和符号，以便于他人能够迅速理解和解读绘图。
5. 当需要进行大量标注时，可以考虑使用不同的图层进行分组和管理，以便于后续修改和调整。
总结起来，CAD标注是CAD绘图中必不可少的一环，在进行CAD标注时，我们需要选择适当的标注方式，并注意标注的内容、位置和协调性。
通过良好的标注，可以使绘图更加清晰明了，提高工作效率。
CAD中的尺寸和标注编辑教程
CAD中的尺寸和标注编辑教程CAD，即计算机辅助设计，是一种广泛应用于各种工程设计领域的软件工具。
在CAD软件中，尺寸和标注是十分重要的功能，它们能够帮助我们对设计图纸进行精确的测量和标记。
在本教程中，我们将介绍CAD软件中的尺寸和标注编辑的相关技巧。
一、尺寸编辑在CAD软件中，尺寸是用来表示设计图纸中各个元素的大小、位置和距离的工具。
我们可以通过尺寸编辑功能来调整图纸中的尺寸参数。
下面是一些常用的尺寸编辑技巧：1. 修改尺寸数值：选中需要编辑的尺寸，双击该尺寸以进入编辑模式，然后通过键盘输入新的数值来修改尺寸。
2. 拉伸和移动：选中尺寸线上的节点，按住鼠标左键并拖动，可以拉伸和移动尺寸线的位置。
3. 对齐和约束：CAD软件通常提供了一些对齐和约束工具，可以帮助我们调整尺寸的位置和关系。
比如，可以选择多个尺寸并使用对齐工具将它们对齐到同一水平线或垂直线上。
4. 尺寸样式和格式：CAD软件还支持对尺寸的样式和格式进行编辑。
我们可以调整尺寸的线型、箭头样式、文本字体和大小等参数。
二、标注编辑标注是CAD设计中用来注释和说明设计图纸内容的工具。
通过标注，我们可以向其他人传达设计意图和要求。
以下是一些常用的标注编辑技巧：1. 修改文本内容：选中需要编辑的标注文本，双击该文本以进入编辑模式，然后通过键盘输入新的文本内容来修改标注。
2. 调整标注线和箭头：选中标注线或箭头上的节点，按住鼠标左键并拖动，可以调整标注的位置和形状。
3. 字体和样式：CAD软件提供了一些字体和样式选项，可以帮助我们调整标注的字体、大小和样式。
4. 标注格式和单位：CAD软件还支持对标注格式和单位进行编辑。
我们可以选择不同的标注格式，如线性尺寸、半径尺寸、角度尺寸等，并设置合适的单位。
除了上述的基本编辑技巧，CAD软件还提供了一些高级的尺寸和标注编辑功能，如标注自动布局、标注样式管理等。
这些功能可以帮助我们更加高效和方便地进行尺寸和标注的编辑。
天正建筑8.0标准教程-第九章
第九章文字表格一、天正文字的概念文字表格的绘制在建筑制图中占有重要的地位，所有的符号标注和尺寸标注的注写离不开文字内容，而必不可少的设计说明整个图面主要是由文字和表格所组成。
AutoCAD提供了一些文字书写的功能，但主要是针对西文的，对于中文字，尤其是中西文混合文字的书写，编辑就显得很不方便。
在AutoCAD简体中文版的文字样式里，尽管提供了支持输入汉字的大字体(bigfont)，但是AutoCAD却无法对组成大字体的中英文分别规定高宽比例，您即使拥有简体中文版AutoCAD，有了文字字高一致的配套中英文字体,但完成的图纸中的尺寸与文字说明里，依然存在中文与数字符号大小不一，排列参差不齐的问题，长期没有根本的解决方法。
AutoCAD的文字问题AutoCAD提供了设置中西文字体及宽高比的命令—Style，但只能对所定义的中文和西文提供同一个宽高比和字高，即使是号称本地化的AutoCAD2000简体中文版本亦是如此；而在建筑设计图纸中如将中文和西文写成一样大小是很难看的，如下图所示；而且AutoCAD不支持建筑图中常常出现的上标与特殊符号，如面积单位㎡和我国大陆地区特有的二三级钢筋符号等。
AutoCAD的中英文混排存在的问题主要有：1.AutoCAD汉字字体与西文字体高度不等。
2.AutoCAD汉字字体与西文字体宽度不匹配。
3.Windows的字体在AutoCAD内偏大(名义字高小于实际字高)。
天正建筑3.0的文字：旧版本天正的文字注写依然采用AutoCAD文字对象，分别调整中文与西文两套字体的宽高比例，再把用户输入的中西文混合字串里中西文分开，使两者达到比例最优的效果；但是带来问题是：一个完整字串被分解为多个对象，导致文字的编辑和复制、移动都十分不便，特别是当比例改变后，文字多的图形常常需要重新调整版面。
天正建筑高版本的文字：天正新开发的自定义文字对象改进了原有的文字对象，可方便地书写和修改中西文混合文字，可使组成天正文字样式的中西文字体有各自的宽高比例，方便地输入和变换文字的上下标。
