日光灯原理及维修
日光灯电路工作原理
日光灯电路工作原理日光灯电路是一种半电子光源，它是通过一定的电气学原理和技术设计而成。
在日光灯电路中，需要使用一些电子元器件和辅助电路，以达到实现灯管发光的目的。
本文主要介绍日光灯电路的工作原理、电路组成以及常见问题解决方法等相关内容。
日光灯电路是基于阴极射线放电现象工作的。
灯管内部先注入低压汞蒸气，然后在灯管内通入高电压，通过电离作用，将电极上的电子加速到高速，并撞击到汞原子上，激发汞原子发生辐射跃迁，此时发射出的紫外线光线被灯管内的荧光粉吸收以后会转化为可见光和红外线光线，从而将灯管内的电能转化为较高的光能。
整个过程中，需要日光灯电路提供一定的电源电压和频率以产生电流。
日光灯电路的主要工作原理是利用放电过程来发射出紫外线并激发荧光粉发出可见光。
二、日光灯电路的主要组成1.灯管灯管是日光灯电路的核心部件，它内部有两个电极，提前注入汞蒸气，腔体内涂有荧光粉。
当灯管内通入电流，汞蒸气会被电离形成等离子体，而荧光粉则能够将等离子体的紫外线转化为可见光。
2.电源电源是日光灯电路的关键元器件之一，它提供足够的电压和电流来激发灯管内的电离，从而使灯管的荧光粉发出光线。
电源的类型有很多种，常用的有电子式电源和磁性电源。
3.启动器和电容日光灯电路中还需要使用启动器和电容等组件。
启动器主要用于引导灯管内的电流，促使灯泡开始发光。
而电容则可以补偿灯管内扭矩不平衡的现象。
4.电路保护日光灯电路也需要一些保护元器件，包括保险丝、过压保护等，以防止灯管或电源损坏，保证日光灯电路的稳定性。
三、日光灯电路的常见问题解决方法1、起动困难起动困难的原因一般是由于灯管内的荧光粉已经老化或遭受损坏，或则是启动器损坏，没有引导电流。
解决方法：更换荧光粉、更换启动器或更换整个灯管均可解决起动困难的问题。
2、灯管不能正常发光灯管不能正常发光的原因可能是电源电压过低、灯管内电极接触不良、荧光粉老化等。
四、日光灯电路的优点和应用1.优点日光灯电路的优点在于它能够提供高质量的照明效果，并且与传统的白炽灯相比，它使用更少的能源，发光效率更高。
日光灯常见故障及解决方法
日光灯常见故障及解决方法日光灯又叫荧光灯，不同于LED灯和白炽灯，荧光灯的发光原理是通过灯管内部的汞蒸气通电，使汞蒸气释放紫外线，紫外线照射玻璃灯管表面的荧光粉，使之发亮。
相比于LED灯和白炽灯，日光灯是故障率最高的一种灯。
它比白炽灯的亮度高（或者说更省电），故而在LED灯出现之前被广泛运用，现在正逐渐被LED灯取代。
不过相信它的命运会和白炽灯一样，近期不会完全消失。
最近单位老电工心血来潮，总结了这些年常见的日光灯故障，列举如下，希望对大家有帮助。
故障一：灯管不亮除了灯管损坏外，其它可能原因——1.电路中没电。
解决办法：没电的原因，可能是停电或断路器跳闸，排除停电原因后，首先应该查看电灯所在回路的断路器，如果确认断路器已跳闸，应及时查找电路中的故障并合闸。
为了防止断路器误动作，可先行送电，观察是否会继续跳闸。
2.灯座接触不良。
解决办法：传统灯管式的日光灯，是靠灯管两端卡在灯座上的，时间久了，就会由于重力作用导致灯座向两边扩，最终造成接触不良。
此时只要转动灯管或握住灯管向灯座两端轻推，即可恢复。
3.启辉器坏掉或接触不良解决办法：灯管是通过启辉器释放电压才能够启动的，如果启辉器故障或接触不良，就会造成灯管无法启动。
应先旋转启辉器，排除接触不良的可能性。
如果还是不亮，可以更换启辉器尝试。
故障二：灯管中间发暗灯管点亮后两端比中间明显更亮或两端闪烁中间不亮，可能原因如下——1.电压过低。
解决办法：日光灯对于环境的要求较高，电压过高或过低都会出现问题。
2.温度过低。
解决办法：灯管内部为真空状态且富含汞蒸气，如果温度过低，会导致汞蒸气不活跃，无法点亮电灯。
3.镇流器型号不匹配。
解决办法：镇流器与启辉器不配套，会导致启辉器内部电流过小。
应更换配套产品。
4.灯管老化。
解决办法：灯管老化或表面有轻微破损，均有可能出现这种情况。
此时应更换新的灯管。
故障三：灯管闪烁如果是关灯后闪烁，可能原因如下——1.开关控制零线。
解决办法：开关控制零线，导致火线直接进入电灯。
日光灯的原理与维护 于峰
日光灯的原理与维护于峰（电修车间试验班）摘要本文阐述了日光灯的原理及日常维护。
列举了在平时工作中日光灯常出现的问题以及处理方法。
关键词日光灯的的原理注意事项前言日光灯的的原理与维护是电气工作中最常见和最应熟悉掌握的知识和技能，本文主要通过日光灯的组成和工作原理以及它的日常维护来逐一说明。
1.日光灯的组成日光灯主要由灯管、镇流器和启动器以及灯架组成。
灯管的两端各有一个灯丝，管中充有稀簿的氩和微量水银蒸气，管壁上涂着粉。
2.日光灯的工作原理日光灯在正常启动时，当灯管两端的电压达到一定值时气体才能导电；而要在灯管中维持一定大小的电流，所需的电压却低得多。
因此，如果把220V的电压加在灯管的两端并不能把它点燃。
有了镇流器和启动器就能解决这个问题。
镇流器是绕在铁芯上的线圈，自感系数很大；启动器由封在玻璃泡中的静触片和U形动触片组成，玻璃泡中充有氖气。
两个触片间加上一定的电压时，氖气导电，发光、发热。
动触片是用粘合在一起的双层金属片制成的，受热后两层金属膨胀不同，动触片稍稍伸开一些，和静触片接触。
启动器不再发光，这时双金属片冷却，动触片形状复原，两个触点重新分开。
闭合开关后电压通过日光灯的灯丝加在启动器的两端，启动器如上所述发热－触点接触－冷却－触点断开。
在触点断开的瞬间，镇流器L中的电流急剧减小，产生很高的感应电动势。
感应电动势和电源电压叠加起来加在灯管两端的灯丝上，把灯管点燃。
3.日光灯的日常维护日光灯在日常使用中会遇到很多问题。
日光灯使用时电源电压的过高或过低，都会对灯管寿命产生一定的影响。
当电源电压过高时，会使流过灯管的电流增大，虽然提高了灯管的亮度，但相应的造成灯管的寿命急剧缩短。
而当电源电压降低时，流过灯管的电流降低很多，这时由于灯丝得不到应有的预热温度而造成启动困难，这同样会使灯管寿命缩短。
所以，在这里我将它的维护注意事项归纳以下：（1）、接通电源，灯管完全不发光（a）、日光灯供电线路开路或附件接触不良。

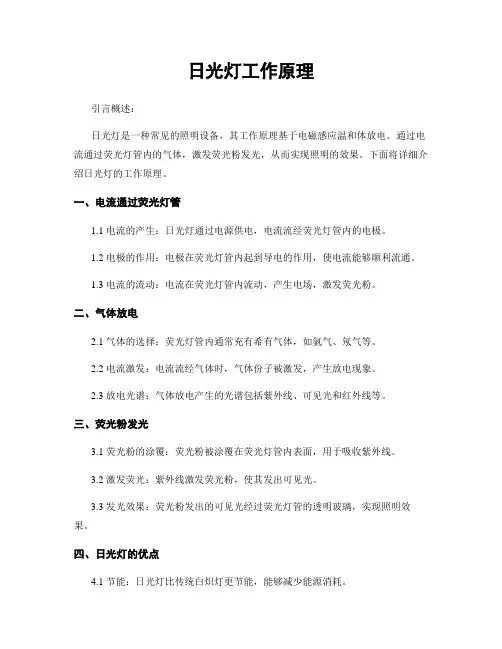

日光灯工作原理
日光灯工作原理引言概述：日光灯是一种常见的照明设备，其工作原理基于电磁感应温和体放电。
通过电流通过荧光灯管内的气体，激发荧光粉发光，从而实现照明的效果。
下面将详细介绍日光灯的工作原理。
一、电流通过荧光灯管1.1 电流的产生：日光灯通过电源供电，电流流经荧光灯管内的电极。
1.2 电极的作用：电极在荧光灯管内起到导电的作用，使电流能够顺利流通。
1.3 电流的流动：电流在荧光灯管内流动，产生电场，激发荧光粉。
二、气体放电2.1 气体的选择：荧光灯管内通常充有希有气体，如氩气、氖气等。
2.2 电流激发：电流流经气体时，气体份子被激发，产生放电现象。
2.3 放电光谱：气体放电产生的光谱包括紫外线、可见光和红外线等。
三、荧光粉发光3.1 荧光粉的涂覆：荧光粉被涂覆在荧光灯管内表面，用于吸收紫外线。
3.2 激发荧光：紫外线激发荧光粉，使其发出可见光。
3.3 发光效果：荧光粉发出的可见光经过荧光灯管的透明玻璃，实现照明效果。
四、日光灯的优点4.1 节能：日光灯比传统白炽灯更节能，能够减少能源消耗。
4.2 寿命长：日光灯的寿命比白炽灯更长，使用寿命可达数千小时。
4.3 色采丰富：日光灯发出的光线色采丰富，可以满足不同场合的照明需求。
五、日光灯的应用领域5.1 家庭照明：日光灯适合于家庭照明，提供璀璨而舒适的光线。
5.2 商业场所：日光灯常用于商业场所，如办公室、商店等，提供良好的照明环境。
5.3 工业应用：日光灯也广泛应用于工业领域，如工厂、车间等，提高工作效率。
总结：日光灯作为一种常见的照明设备，其工作原理基于电磁感应温和体放电。
通过电流通过荧光灯管内的气体，激发荧光粉发光，实现照明的效果。
日光灯具有节能、寿命长、色采丰富等优点，广泛应用于家庭、商业场所和工业领域。
日光灯工作原理图
日光灯的工作原理简单的日光灯电路由灯管、启辉器和镇流器等组成，如上图所示。
日光灯管的内壁涂有一层荧光物质，管两端装有灯丝电极，灯丝上涂有受热后易发射电子的氧化物，管内充有稀薄的惰性气体和水银蒸气。
镇流器是一个带有铁心的电感线圈。
启辉器由一个辉光管(管内由固定触头和倒U形双金属片构成)和一个小容量的电容组成，装在一个圆柱形的外壳内。
当接通电源时，由于灯管没有点燃，启辉器的辉光管上（管内的固定触头与倒U形双金属片之间）因承受了220V的电源电压而辉光放电，使倒U形双金属片受热弯曲而与固定触头接触，电流通过镇流器及灯管两端的灯丝及启辉器构成回路。
灯丝因有电流(启动电流)流过被加热而发射电子。
同时，启辉器中的倒U形双金属片由于辉光放电结束而冷却，与固定触头分离，使电路突然断开。
在此瞬间，镇流器产生的较高感应电压与电源电压一齐（约400--600V）加在灯管的两端，迫使管内发生弧光放电而发光。
灯管点燃后，由于镇流器的限流作用，使得灯管两端的电压较低(30W灯管约100V左右)，而启辉器与灯管并联，较低的电压不能使启辉器再次动作。
日光灯镇流器的作用日光灯镇流器是指电感式镇流器，它起着以下三个作用：⑴启动过程中，限制预热电流，防止预热电流过大而烧毁灯丝，而又保证灯丝具有热电发射能力。
⑵建立脉冲高电势。
启辉器两个电极跳开瞬间，在灯管两端就建立了脉冲高电势，使灯管点燃。
⑶稳定工作电流，保持稳定放电。
32W日光灯镇流器电路图电路如下图所示。
该电路由整流滤波电容、高频振荡电路以及输出负载屯路三部分构成。
交流220V经整流滤波输出约300V直流为振荡电路提供电源。
开机后，电源经R5对C3充电，使Vc3迅速升高，从而使VT2迅速达到饱和导通；此时由于T的反馈作用使VTI截止。
VT2一旦导通，则Vc3下降，流过L2的电流减小，引起L2两端一个上负下正的电压。
据同名端原则，L1得到上正下负的反馈电压，从而使VTI迅速饱和导通，同时T的正反馈作用又使VT2迅速截止，如此周而复始形成振荡方波(R6D6、R3D5起续流作用)。
日光灯电路的工作原理
日光灯电路的工作原理日光灯是一种使用气体放电的照明设备，其工作原理主要是通过电路将电能转化为光能。
下面将从日光灯的结构、工作原理和电路三个方面来详细介绍日光灯电路的工作原理。
一、日光灯的结构日光灯由荧光灯管、电子镇流器和起动器三部分组成。
1.荧光灯管：荧光灯管是日光灯的主要光源，由玻璃管、电极、荧光粉等组成。
荧光灯管内充有低压的稀有气体（如氩气、氖气等）和少量的汞蒸气。
2.电子镇流器：电子镇流器是日光灯的核心部件，其主要作用是将交流电转化为直流电，并将电压升高到足够启动荧光灯管。
3.起动器：起动器是日光灯的辅助部件，其主要作用是在日光灯启动时提供高压电流，使荧光灯管内的气体放电，从而启动荧光灯。
二、日光灯的工作原理日光灯的工作原理可以分为两个阶段：启动阶段和工作阶段。
1.启动阶段当日光灯通电时，电子镇流器将交流电转化为直流电，并将电压升高到足够启动荧光灯管。
此时，起动器会提供一个高压电流，使荧光灯管内的气体放电，从而启动荧光灯。
在启动阶段，荧光灯管内的气体放电会产生大量的紫外线。
2.工作阶段当荧光灯启动后，电子镇流器会维持荧光灯管内的电流和电压，使荧光灯持续发光。
在工作阶段，荧光灯管内的气体放电会产生紫外线，紫外线会激发荧光粉发出可见光，从而实现照明。
三、日光灯的电路日光灯电路主要由电源电路、电子镇流器和起动器三部分组成。
1.电源电路：电源电路主要由变压器、整流器和滤波器组成。
变压器将交流电转化为低压交流电，整流器将低压交流电转化为直流电，滤波器则用于平滑直流电。
2.电子镇流器：电子镇流器主要由电容器、电感和半导体器件组成。
电容器和电感组成谐振回路，用于将电压升高到足够启动荧光灯管。
半导体器件则用于控制电流和电压。
3.起动器：起动器主要由电感和开关管组成。
当日光灯通电时，开关管会将电流导入电感，从而产生高压电流，使荧光灯管内的气体放电，从而启动荧光灯。
总之，日光灯电路的工作原理是通过电子镇流器将交流电转化为直流电，并将电压升高到足够启动荧光灯管。
日光灯常见故障、原因及排除方法
日光灯常见故障、原因及排除方法
(1)灯管不发光。
可能原因及排除方法:
1灯座触点接触不良或电路线头松散:重新安装灯管,或重新连接已松散线头。
2启辉器损坏,或与基座触点接触不良:先旋动启辉器,试看是否发光,再检查线头是否脱落,排除后仍不发光，应更换启辉器。
3镇流器绕组或管内灯丝断裂或脱落:测量绕组和灯丝是否通路。
(2)灯管两端发亮,中间不亮。
可能原因及排除方法:
启辉器接触不良或内部小电容击穿:按上述启辉器损坏检修方法检查，小电容击穿，可剪去后再用。
(3)启辉困难(灯管两端不断闪烁，中间不亮)。
可能原因及排除方法:
①启辉器配用不成套:换上配套的启辉器。
②电源电压太低:调整电压。
③环境温度太低:可用热毛巾在灯管上来回熨烫。
④镇流器配用不成套,启辉电流过小:换上配套的镇流器。
⑤灯管老化:更换灯管。
(4)灯光闪烁或管内有螺旋形滚动光带。
可能原因及排除方法:
①启辉器或镇流器连接不良:接好连接点。
②镇流器不配套(工作电流过大):换上配套的镇流器。
3新灯管暂时现象:使用一段时间会自行消失。
④灯管质量不好:更换灯管。
(5)镇流器异声，可能原因及排除方法:
①铁芯叠片松动:固紧铁芯。
②绕组内部短路(伴随过热现象):更换镇流器。
③电源电压过高:调整电压。
(6)灯管两端发黑。
可能原因及排除方法:
①灯管老化:更换灯管。
②启辉不佳:排除启辉系统故障。
③电压过高:调整电压。
日光灯 的工作原理
日光灯的工作原理引言概述：日光灯作为一种常见的照明设备，广泛应用于各个领域。
了解日光灯的工作原理对于我们正确使用和维护日光灯具有重要意义。
本文将从五个大点详细阐述日光灯的工作原理，包括电流的产生、气体放电、荧光粉的发光、电路结构和启动过程。
正文内容：1. 电流的产生：1.1 交流电供电：日光灯的工作原理基于交流电的供电方式。
交流电源通过电源线提供电流给日光灯。
1.2 电源线连接电枢和电灯管：电枢是日光灯的主要部分之一，通过电源线将电流传递到电灯管。
2. 气体放电：2.1 气体填充：电灯管内充满了惰性气体，如氩气和氖气。
这些气体的选择基于其较低的电离电压和较高的电导率。
2.2 电场的产生：当电流通过电枢时，电枢产生的磁场激发了电灯管内的气体，形成一个电场。
2.3 电子的激发：电场加速电子，使其获得足够的能量，从而使气体分子电离并激发。
3. 荧光粉的发光：3.1 荧光粉的涂层：电灯管内壁涂有荧光粉，荧光粉的选择基于其能够将紫外线转化为可见光的特性。
3.2 紫外线的产生：气体放电过程中产生的紫外线激发了荧光粉，使其发出可见光。
4. 电路结构：4.1 电流调节器：日光灯中的电流调节器用于控制电流的大小，以保证日光灯的正常工作。
4.2 起始器：起始器是日光灯电路中的重要组成部分，用于提供起动电压和启动电流。
4.3 电容器：电容器用于存储电能，以便在启动过程中提供额外的电流。
5. 启动过程：5.1 电流通过起始器：当电流通过起始器时，起始器产生的高压电场激发了电灯管内的气体。
5.2 电流通过电灯管：一旦气体放电开始，电流通过电灯管，激发荧光粉发光。
5.3 稳定工作：一旦日光灯启动，电流调节器确保电流的稳定，以保持日光灯的正常工作。
总结：综上所述，日光灯的工作原理主要包括电流的产生、气体放电、荧光粉的发光、电路结构和启动过程。
了解这些原理有助于我们正确使用和维护日光灯，同时也增加了我们对照明设备的理解。
通过不断的技术创新，日光灯的效能和寿命也在不断提高，为我们提供更好的照明体验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
启辉器结构
启辉器（启动器）的基本组成可分为：充有氖气的玻璃泡、静触片、动触片和 电容。 启辉器中的电容，与氖泡并联，作用是使动静触片在吸合或分离时不产生电火 花，以免烧坏触点。但没有电容器，启动器亦可照常工作。
两端灯丝
日 给气体加 光 热 并给 灯 气体加上 管 高电压 的 结 构
五、日光灯时亮时暗，启辉器频 繁启动，或灯管严重闪烁，或灯 管内亮区滚动
故障原因：日光灯管老化，启辉器无法启动。
日光灯管质量差，或使用日久后，其管 压降增加，导致启辉器无法启动，应更换新 的日光灯管。
六、镇流器发烫Байду номын сангаас并有焦味
故障原因：镇流器内线圈有短路
遇到该故障必须及时断开开关，并更换 同规格镇流器，以免烧毁日光灯管。
二、日光灯两端灯丝发红，灯管不亮
故障原因：内部线路未通，或其中有部件损坏。
启辉器中氖泡或电容断路，使电源电压加至 日光灯两端灯丝，但无法使日光灯管启辉。 检修时，可用简易方法立即证明启辉器是否 损坏，只要将启辉器取下，在取下一瞬间(即 断开瞬间)，日光灯管点亮，也可用螺丝刀在 启辉器插座两接触片瞬间短路，日光灯管点 亮。这样都证明启辉器已损坏，应予换新。
课后练习： 1 画出日光灯原理的电路图 2 根据电路图接线并通电调试。
三、镇流器发出很重的交流响声
故障原因：镇流器的矽钢片之间松动。
应更换新的镇流器。若是有维修经 验者，可拆下镇流器，将矽钢片之间的 间隙用同规格的矽钢片插入，并插紧插 齐。修复后，即能消除交流响声。
四、晚上断开开关后，日光灯管仍有微亮
故障原因：接线时，火线与零线接错。
当电源进线火线接错后，火线端接至 灯管，即使开关已断开，在晚上日光灯管 仍会很长时间微微发亮。此时，只需将电 源进线的火线与零线换接，故障即排除。
七、荧光灯管一端发黑的原因
故障原因；灯管老化
正在荧光灯启动过程中,荧光灯管的两端灯丝串联,通过 的电流相同.如果灯管两端的灯丝电阻相等,则灯管两端灯丝 温度也相同.如果灯丝两端的电阻不相等,显然灯管两端的灯 丝温度也不相同.由于串联电路中电阻的发热量和其阻值成 正比,可知电阻大的一端温度高.如果灯丝温度超过900℃,灯 管在启辉过程中,灯丝上的氧化物会发生严重的飞溅剥落现 象.这些飞溅剥落的金属粉末加上灯管内的汞蒸汽吸附在灯 丝周围的管壁上,因此管壁的一端逐渐发黑。由于灯丝上的 氧化物剥落后变细,增大灯丝的电阻值,这端灯丝温度就更高, 飞溅剥落就更严重,使管壁附着的金属粉末及水银分子更多, 引起这端管壁发黑更加严重。如此恶性循环,导致灯丝上的 发射物质消耗殆尽,灯管寿命告终。或因粗细不均匀,在灯丝 的最细处因电阻值最大,此处温度也就特别高,最后导致灯丝 在此处熔化。
故障原因：电源未通，或日光灯有部件损坏。
可用电笔按火线进线顺序检查线路，是 否有断路处。依次检查开关、启辉器、镇流 器的接线。可用螺丝刀将启辉器两接头瞬间 短路来判断启辉器是否损坏，因为这一操作 与氖管的跳动有同样作用。如启辉器损坏， 更换启辉器即可。否则，可能是线路其他部 分断路。除以上原因外，还可以检查镇流器 内部是否断线，灯管的灯丝是否，断路。找 到故障后，即可设法修复或换新。
发出紫外线
在高压 下导电
受到紫外 线照射时
荧光粉发 出可见光
镇流器结构和作用：
1、启动时提供瞬时高压 2、正常工作时降压限流
日光灯镇流器
日光灯的电器原理图
电源将电压加在起动器两极间，使氖 气放电发出辉光，辉光产生热量使U形 动触片膨胀伸长，与静触片接通。于是 在镇流器线圈和灯管的灯丝间有电流通 过。电路接通后，起动器的氖气停止放 电，U形动触片冷却收缩，两触片分离 ，电路自动断开。 启动器的动、静触片分离的瞬间，镇 流器由于自感产生一个瞬时高压 并与电源电压一起加在灯管的两灯丝间 ，使灯管中的汞蒸气导电，气体导电 时发出的紫外线，使涂在管壁的荧光粉 发出柔和的可见光。
日光灯电路由于镇流器的电感量很大，导致电路功率因数很低，大概在0.5－0.6 左右。为了改善线路的功率因数，通常会在电路的出口处并联一个适当大小的电 容。
电流流向
日光灯的简易修理法
日光灯在接线正确时一般都能正 常工作。如发生故障，修理也较简 单，手头有一支电笔就能进行修理。
一、灯不亮，灯丝也不红
