二次谐波-相位匹配及其实现方法

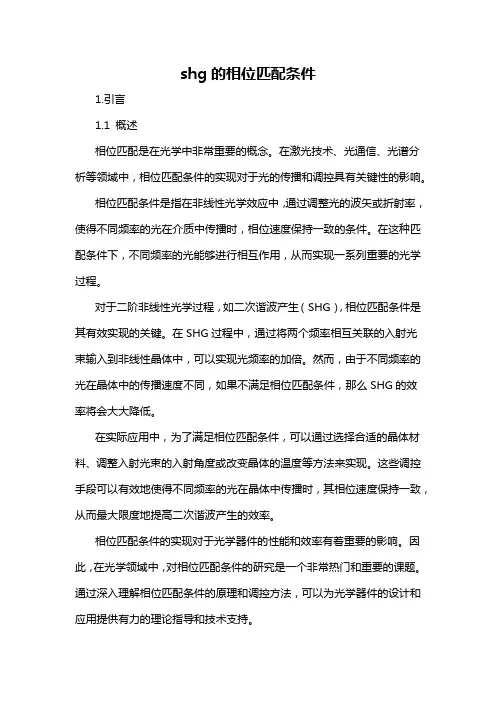

shg的相位匹配条件
shg的相位匹配条件1.引言1.1 概述相位匹配是在光学中非常重要的概念。
在激光技术、光通信、光谱分析等领域中，相位匹配条件的实现对于光的传播和调控具有关键性的影响。
相位匹配条件是指在非线性光学效应中，通过调整光的波矢或折射率，使得不同频率的光在介质中传播时，相位速度保持一致的条件。
在这种匹配条件下，不同频率的光能够进行相互作用，从而实现一系列重要的光学过程。
对于二阶非线性光学过程，如二次谐波产生（SHG），相位匹配条件是其有效实现的关键。
在SHG过程中，通过将两个频率相互关联的入射光束输入到非线性晶体中，可以实现光频率的加倍。
然而，由于不同频率的光在晶体中的传播速度不同，如果不满足相位匹配条件，那么SHG的效率将会大大降低。
在实际应用中，为了满足相位匹配条件，可以通过选择合适的晶体材料、调整入射光束的入射角度或改变晶体的温度等方法来实现。
这些调控手段可以有效地使得不同频率的光在晶体中传播时，其相位速度保持一致，从而最大限度地提高二次谐波产生的效率。
相位匹配条件的实现对于光学器件的性能和效率有着重要的影响。
因此，在光学领域中，对相位匹配条件的研究是一个非常热门和重要的课题。
通过深入理解相位匹配条件的原理和调控方法，可以为光学器件的设计和应用提供有力的理论指导和技术支持。
本文将重点探讨SHG的相位匹配条件及其在光学领域中的应用。
接下来的章节将分别介绍相位匹配条件的基本原理、相位匹配条件的调控方法，以及未来相位匹配技术的发展趋势。
通过对这些内容的深入研究，我们可以更加全面地认识和理解相位匹配条件在光学中的重要作用，为光学器件的设计和优化提供有益的启示。
1.2文章结构文章结构部分的内容可以这样编写：1.2 文章结构本文分为引言、正文和结论三个部分。
在引言部分，将概述相关背景信息，介绍shg的相位匹配条件的重要性，并明确文章的目的。
接下来，在正文部分，将分别讨论第一个要点和第二个要点。
在第一个要点中，将详细介绍shg的相位匹配条件的基本原理、公式和模型，并给出实际应用中的示例。

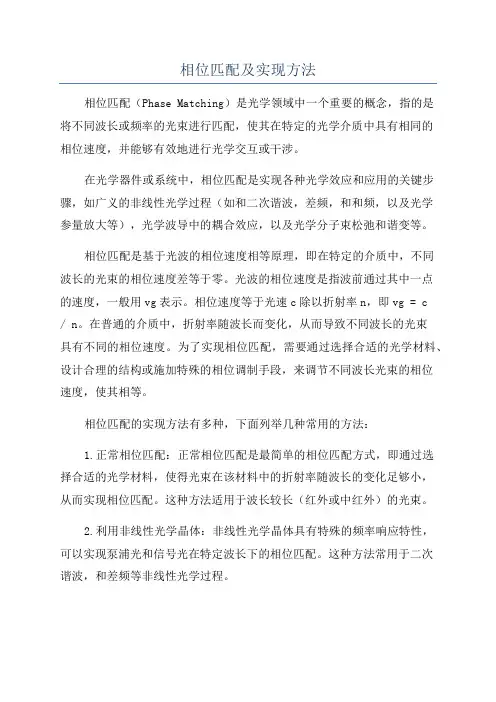

相位匹配及实现方法
相位匹配及实现方法相位匹配（Phase Matching）是光学领域中一个重要的概念，指的是将不同波长或频率的光束进行匹配，使其在特定的光学介质中具有相同的相位速度，并能够有效地进行光学交互或干涉。
在光学器件或系统中，相位匹配是实现各种光学效应和应用的关键步骤，如广义的非线性光学过程（如和二次谐波，差频，和和频，以及光学参量放大等），光学波导中的耦合效应，以及光学分子束松弛和谐变等。
相位匹配是基于光波的相位速度相等原理，即在特定的介质中，不同波长的光束的相位速度差等于零。
光波的相位速度是指波前通过其中一点的速度，一般用vg表示。
相位速度等于光速c除以折射率n，即vg = c/ n。
在普通的介质中，折射率随波长而变化，从而导致不同波长的光束具有不同的相位速度。
为了实现相位匹配，需要通过选择合适的光学材料、设计合理的结构或施加特殊的相位调制手段，来调节不同波长光束的相位速度，使其相等。
相位匹配的实现方法有多种，下面列举几种常用的方法：1.正常相位匹配：正常相位匹配是最简单的相位匹配方式，即通过选择合适的光学材料，使得光束在该材料中的折射率随波长的变化足够小，从而实现相位匹配。
这种方法适用于波长较长（红外或中红外）的光束。
2.利用非线性光学晶体：非线性光学晶体具有特殊的频率响应特性，可以实现泵浦光和信号光在特定波长下的相位匹配。
这种方法常用于二次谐波，和差频等非线性光学过程。
3.使用光学波导：光学波导是一种能够限制光的传播方向和有效控制光传输的器件。
通过选择合适的波导材料和结构，可以实现不同波长光束在波导中的相位匹配，从而实现光的耦合和传输。
4.利用光栅或光子晶体：通过在特定的光学材料中制作周期性的光栅结构或光子晶体结构，可以实现不同波长光束的衍射，使其相位速度相等化。
这种方法常用于光学滤波器和光学分光仪等光学设备。
5.使用光学段通用接口（OBCI）技术：OBCI技术是一种基于宏观时间相位匹配思想的光传输接口。

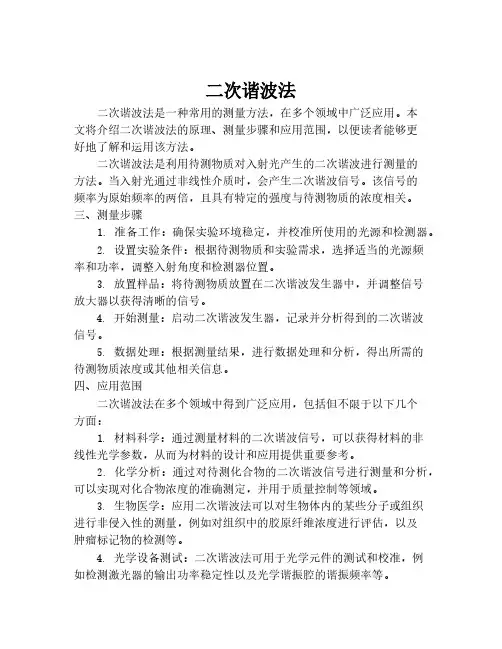

二次谐波法
二次谐波法二次谐波法是一种常用的测量方法，在多个领域中广泛应用。
本文将介绍二次谐波法的原理、测量步骤和应用范围，以便读者能够更好地了解和运用该方法。
二次谐波法是利用待测物质对入射光产生的二次谐波进行测量的方法。
当入射光通过非线性介质时，会产生二次谐波信号。
该信号的频率为原始频率的两倍，且具有特定的强度与待测物质的浓度相关。
三、测量步骤1. 准备工作：确保实验环境稳定，并校准所使用的光源和检测器。
2. 设置实验条件：根据待测物质和实验需求，选择适当的光源频率和功率，调整入射角度和检测器位置。
3. 放置样品：将待测物质放置在二次谐波发生器中，并调整信号放大器以获得清晰的信号。
4. 开始测量：启动二次谐波发生器，记录并分析得到的二次谐波信号。
5. 数据处理：根据测量结果，进行数据处理和分析，得出所需的待测物质浓度或其他相关信息。
四、应用范围二次谐波法在多个领域中得到广泛应用，包括但不限于以下几个方面：1. 材料科学：通过测量材料的二次谐波信号，可以获得材料的非线性光学参数，从而为材料的设计和应用提供重要参考。
2. 化学分析：通过对待测化合物的二次谐波信号进行测量和分析，可以实现对化合物浓度的准确测定，并用于质量控制等领域。
3. 生物医学：应用二次谐波法可以对生物体内的某些分子或组织进行非侵入性的测量，例如对组织中的胶原纤维浓度进行评估，以及肿瘤标记物的检测等。
4. 光学设备测试：二次谐波法可用于光学元件的测试和校准，例如检测激光器的输出功率稳定性以及光学谐振腔的谐振频率等。
二次谐波法是一种常用的测量方法，可以通过测量样品产生的二次谐波信号来获得相关参数或信息。
本文介绍了该方法的原理、测量步骤和应用范围，并强调了其在材料科学、化学分析、生物医学和光学设备测试等领域中的重要性和应用价值。
读者可以根据实际需求，灵活运用二次谐波法进行相应的测量和分析工作。

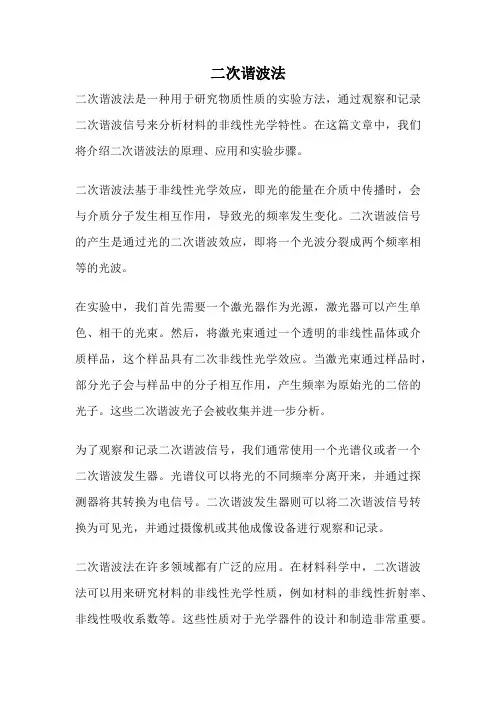

二次谐波法
二次谐波法二次谐波法是一种用于研究物质性质的实验方法，通过观察和记录二次谐波信号来分析材料的非线性光学特性。
在这篇文章中，我们将介绍二次谐波法的原理、应用和实验步骤。
二次谐波法基于非线性光学效应，即光的能量在介质中传播时，会与介质分子发生相互作用，导致光的频率发生变化。
二次谐波信号的产生是通过光的二次谐波效应，即将一个光波分裂成两个频率相等的光波。
在实验中，我们首先需要一个激光器作为光源，激光器可以产生单色、相干的光束。
然后，将激光束通过一个透明的非线性晶体或介质样品，这个样品具有二次非线性光学效应。
当激光束通过样品时，部分光子会与样品中的分子相互作用，产生频率为原始光的二倍的光子。
这些二次谐波光子会被收集并进一步分析。
为了观察和记录二次谐波信号，我们通常使用一个光谱仪或者一个二次谐波发生器。
光谱仪可以将光的不同频率分离开来，并通过探测器将其转换为电信号。
二次谐波发生器则可以将二次谐波信号转换为可见光，并通过摄像机或其他成像设备进行观察和记录。
二次谐波法在许多领域都有广泛的应用。
在材料科学中，二次谐波法可以用来研究材料的非线性光学性质，例如材料的非线性折射率、非线性吸收系数等。
这些性质对于光学器件的设计和制造非常重要。
在生命科学中，二次谐波法可以用来研究生物分子的结构和功能，例如蛋白质的二级结构和分子运动等。
在进行二次谐波实验时，需要注意一些实验步骤和注意事项。
首先，要保证实验环境的稳定性，例如温度、湿度等。
其次，要选择合适的样品和光源，以及适当的检测器和分析设备。
在实验过程中，要注意安全，避免直接接触激光束和二次谐波信号。
二次谐波法是一种非常有用的实验方法，可以用于研究材料的非线性光学性质。
通过观察和记录二次谐波信号，我们可以了解材料的非线性响应和光学特性。
这种方法在材料科学和生命科学等领域有广泛的应用，并为相关研究提供了重要的实验手段。
希望通过这篇文章的介绍，读者对二次谐波法有更深入的理解和认识。
第4讲 二次谐波产生、相位匹配考虑
产生基频波的电极化场波矢：
d E2 z dz
二次谐波混频 耦合波方程:
1 2 0 w2 ;w1 , w1 E 1 z E 1 z 2
2w1 2 i P w2 , z e ikz 2 0 n2c
' kn 2k1
产生二次谐波的电极化场波矢：
二次谐波、基频波与介质相互作用产生的极化场：
' 1 2 ikn P ( t ) P wn , z e z e iwnt c .c . 2 2 2 1 1 ik1z iw1t ik2 z iw2 t 0 E 1 z e e E2 ze e c .c . 2 2 激励出新基频波的电极化强度P(w1 ) 复振幅（频率内）：
E2 L i
对方程(2)积分得，
w1d eff
n2 c
E
2 1
i kz 0 e dz L 0
i kL i kL w d e 1 e 1 1 eff 2 2 i E1 0 i E1 0 L n2 c i k n2c i kL
2 2 2 w d L 4 1 1 eff 2 2 kL 0 n2c 2 2 E1 0 sinc 2 2 n2 c
二次谐波小信号解及讨论
二次谐波光强（Intensity of the generated second harmonic)
k k k i L i L i L sin kL / 2 i 2k L e ikL 1 e kL e 2 e 2 sinc e 2 e kL / 2 2 ikL ikL i k L 2
bbo晶体相位匹配
BBO晶体相位匹配1. 介绍BBO（β-BaB2O4）晶体是一种非线性光学晶体，具有广泛的应用领域，包括激光技术、光通信、光学成像等。
在这些应用中，相位匹配是一个重要的概念，它可以帮助优化光学器件的性能。
本文将深入探讨BBO晶体的相位匹配原理、方法和应用。
2. 相位匹配原理在非线性光学中，相位匹配是指将入射光波的相位与晶体中的非线性极化相位进行匹配，以实现最大的非线性效应。
BBO晶体具有正交非线性极化，因此需要满足相位匹配条件才能实现最大的非线性转换效率。
相位匹配条件可以通过相位匹配角度和相位匹配温度来实现。
相位匹配角度是指入射光波矢量与晶体中的非线性极化矢量之间的夹角，而相位匹配温度是指晶体的温度，使得晶体的折射率与入射光波的折射率相匹配。
3. 相位匹配方法相位匹配方法主要包括类型-I相位匹配和类型-II相位匹配。
在类型-I相位匹配中，入射光波和非线性极化矢量具有相同的偏振态，而在类型-II相位匹配中，入射光波和非线性极化矢量具有正交的偏振态。
对于BBO晶体，类型-I相位匹配是最常用的方法。
在类型-I相位匹配中，需要选择适当的入射光波波长、角度和温度，以实现最佳的相位匹配效果。
可以使用光学参数计算软件或实验方法来确定最佳的相位匹配条件。
4. 相位匹配应用BBO晶体的相位匹配技术在许多光学应用中发挥着重要作用。
以下是一些常见的应用示例：4.1 高效二次谐波产生通过相位匹配技术，可以在BBO晶体中实现高效的二次谐波产生。
二次谐波产生是一种将入射光波频率加倍的方法，利用BBO晶体的非线性效应可以将红外激光转换为可见光激光。
相位匹配条件的选择可以实现最大的转换效率。
4.2 光学参量放大器BBO晶体可以用作光学参量放大器的非线性介质。
通过相位匹配技术，可以实现在特定波长范围内的高增益放大效果。
这在激光技术和光通信中具有重要的应用，可以实现高效的信号放大和传输。
4.3 光学波长转换相位匹配技术可以实现光学波长转换，将输入光波的频率转换为不同的频率。
二次谐波的产生及其解
二次谐波的产生及其解§2.3 二次谐波的产生及其解二次谐波或倍频是一种很重要二阶非线性光学效应，在实践中有广泛的应用，如Nd:YAG 激光器的基频光(1.064μm)倍频成0.532μm 绿光，或继续将0.532μm 激光倍频到0.266μm 紫外区域。
本节从二阶非线性耦合波方程出发，求解出产生的二次谐波光强小信号解，并解释相位匹配对二次谐波产生的影响。
2.3.1 二次谐波的产生设基频波的频率为1ω，复振幅为1E ；二次谐波的频率为()2212ωωω=，复振幅2E 。
由基频波在介质中极化产生的二阶极化强度()2P ，辐射出的二次谐波场()3E z 所满足的非线性极化耦合波方程()()()222202222ik z d E z i P z e dz k μω-= (2.3.1-1) ()()()()()1222110211;,ik z P z z E z e εχωωω=-:E (2.3.1-2)注意简并度1D =，212ωω=()()()()()()()()()22202110211221112112;,2;,i kzi kzd E z i E z E ze dz k iE z E z e n cμωεχωωωωχωωω∆∆=-:=-: (2.3.1-3)波矢失配量，122k k k ∆=-(2.3.1-4)写成单位矢量（光波的偏振方向或电场的振动方向）和标量的乘积形式333E a E =，基频光场可能有两种偏振方向，即'1111,a E a E ，两种偏振方向可以是相互平行也可以是相互垂直，并有331a a ⋅=()()()()'222121121112;,i kz dE z i a a a E z e dz n c ωχωωω∆⎡⎤=⋅-::⎢⎥⎣⎦ (2.3.1-5)基频波与产生的二次谐波耦合产生的极化场强度()21P ，辐射出基频光场满足的非线性极化耦合波方程。
如何在晶体中实现相位匹配
相位匹配技术在光学二次谐波过程中经常要求倍频光和基频光满足相位匹配条件，下面我们将讨论一下如何在晶体中实现相位匹配条件。
倍频光和基频光共线的相位匹配条件是：0231=-=∆k k k（1.1） 由波矢公式nck ω=，得到ωωωω222n c n c=或 ωω2n n = （1.2）为描述光波在各向异性介质中传播可以用折射率椭球方法。
设想在主轴坐标系xyz o 中建立方程，即1222222=++zyxn zn yn x（1.3）y图 1-1对于各向异性的单轴晶体，若选z 轴为光轴c ，则有0n n n y x ==，0n n n e z ≠= 折射率椭球为：1222222=++eoonz ny nx （1.4）若o e n n >，为正单轴晶体；若o e n n <为负单轴晶体。
取椭球在zoy 面上的投影椭圆y图 1-2椭圆方程为：12222=+eonz ny (1.5)如图（1-2）[][]1sin )(cos )(2222=+-ee oe nn nn θθθθ （1.6）22222cos sin )(1oee n n n θθθ+=（1.7）令θπβ-=2/则方程（1.7）可化为：[][]1sin )(cos )(2222=+oe ee nn nn βθβθ（1.8） 以β为极角，)(θe n 为极径建立极坐标系，则图形仍为椭圆。
图1-3对负单轴晶体，即e o n n >，其o 光折射率与e 光折射率椭圆如图1-4所示图1-4很显然，图中ω2的e 椭圆与ω的o 椭圆的交点处满足相位匹配条件 由方程组[]22222222)(cos )(sin )(1ωωωθθθo m e m en n n +=（1.9）[]22222)()2/(cos )()2/(sin )2/(1ωωωπππo e en n n+=（1.10）得 222222222)()()()()(sin ωωωωωωθe o o o oem n n n n n n --= （1.11）这称为第一类相位匹配，表示为e o o →+图1-5如图1-5，可以通过调节光轴C 和和入射波矢之间的夹角θ，使之满足式（1.11），实现角度相位匹配。
