9_已阅_全钒液流电池储能进展与应用
中国储能网讯：作为解决可再生能源大规模接入、传统电力系统削峰填谷、分布式区域能源系统负荷平衡的关键支撑技术，大容量储能技术已成为世界未来能源技术创新的制高点。
由于产业链长、产业规模大，储能产业已成为战略性新兴产业，得到了工业发达国家产业界的重点关注。
h!
卧牛石风电场液激电利储能顶目现场
2016年4月1日国家能源局颁布的《2016年能源工作指导意见》中明确提出“加快全钒液流电池”等领域技术定型。
这些无疑为全钒液流电池储能技术的研究
对于大规模储能技术而言，由于系统功率和容量大，有其自身的技术要求，主
要包括以下三个方面：安全性好；生命周期的性价比高（生命周期的经济性好）;生命周期的环境负荷小（生命周期的环境友好）。
全钒液流电池储能技术能很好地满足上述要求。
由于受钒离子溶解度的限制，和其他电池相比，全钒液流电池储能密度偏低、体积较大，不适合于动力电池，适合用于大型固定储能电站。
另外，电池系统增加的管道、泵、阀、换热器等辅助部件，使得全钒液流电池储能系统较为复杂。
总体看，在输出功率为数百千瓦至数百兆瓦，储能容量在3小时以上级的大规模化固定储能场合，全液流电池储能技术具有明显的优势，是大规模高效储能技术
的首选技术之一。
从2000年开始，中科院大连化学物理研究所（下称：大连化物所）和大连融科储能技术发展有限公司（下称：融科储能）通过产学研合作，在电池材料、部件、系统集成及工程应用方面关键技术方面取得重大突破，引领中国全钒液流电池储能技术走在世界前列。
1.掌握了电池关键材料核心技术与产业化生产能力，产品性价比优势明显
在钒电解液开发方面，研发团队以自主生产的高纯钒氧化物为原料, 运用专利技术工艺，实现了硫酸体系钒电解液产品、混合酸体系钒电解液产品的规模化生产。
目前产能达5万立方米/年，能够满足本项目及国内外市场需求，已经出口欧、美、日等发达国家，占据同类产品80% 的市场份额。
在双极板开发方面，研发团队突破了液流电池用高性能、低成本碳塑复合双极板批量化制备技术，并研制出连续成型生产设备，已经实现批量化生产广泛应用于工程项目中。
在离子传导膜开发方面，突破传统的“离子交换传递”机理的束缚，原创性提出了不含离子交换基团的“离子筛分传导”概念，发明了高选择性、高导电性、低成本的非氟多孔离子传导膜，从分子尺度上实现了对钒离子和氢离子的筛分，摆脱了对离子交换基团的依赖，提高了非氟膜的稳定性和耐久性。
经10,000多次充放电循环考核，电池性能无明显衰减，电池性能优于全氟磺酸离子交换膜，价格不到全氟磺酸离子交换膜的20%，并实现中试生产和示范应用。
电堆是全钒液流电池储能系统的核心部件，它的性能和成本直接影响电池储能系统的性能和成本。
大连化物所和融科储能研究团队突破了电堆的结构设计与集成技术，在2009年成功开发的22kW 级液流电池
MW以上级液流电池储能系统通常由上百个甚至数百个电堆构成，储能系统的集
工程项目情况
在国家能源结构调整的大背景下，大连化物所和融科储能公司针对目前存在的问题和需求，分别在可再生能源发电领域、分布式发电及智能微网、无市电地区供
电等领域开展一系列全钒液流电池工程项目，积累了丰富的应用经验。
典型项目情况如下。
“ 5MW/10MWh 全钒液流电池储能应用示范电站”。
该电站于2012 年成功通过辽宁电网和业主的验收，各项指标全部达到设计要求。
储能电站直接接受辽宁省电力公司调度中心调度，已稳定运行三年多。
这是目前世界上第一套实际并网运行的5MW 级大型工业该储能电站，标志融科储能在该领域技术研发、成套产品生产等方面处
于国内领先，国际先进水平。
在能量管理系统的统一调度下，5MW/10MWh 全钒液流电池储能系统实现了以下功能：平滑风电输出；提高风电场跟踪计划发电能力；风场弃风限出力情况下储
电，增加风场收益;暂态有功出力紧急响应、暂态电压紧急支撑功能;接受电网调
度，参与电网调频电网调峰。

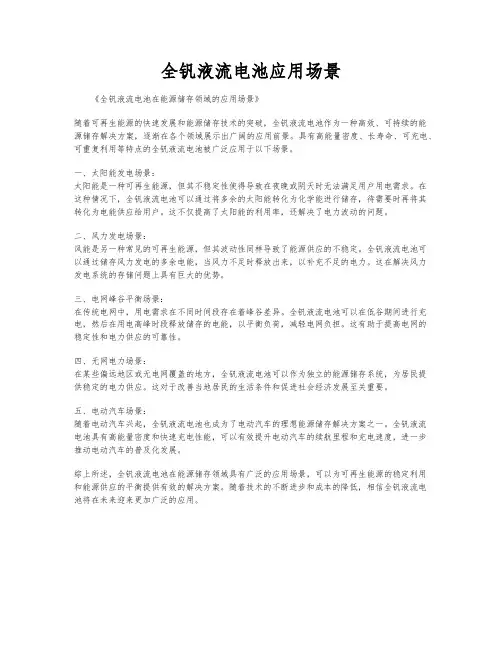

全钒液流电池应用场景
全钒液流电池应用场景《全钒液流电池在能源储存领域的应用场景》随着可再生能源的快速发展和能源储存技术的突破，全钒液流电池作为一种高效、可持续的能源储存解决方案，逐渐在各个领域展示出广阔的应用前景。
具有高能量密度、长寿命、可充电、可重复利用等特点的全钒液流电池被广泛应用于以下场景。
一、太阳能发电场景：太阳能是一种可再生能源，但其不稳定性使得导致在夜晚或阴天时无法满足用户用电需求。
在这种情况下，全钒液流电池可以通过将多余的太阳能转化为化学能进行储存，待需要时再将其转化为电能供应给用户。
这不仅提高了太阳能的利用率，还解决了电力波动的问题。
二、风力发电场景：风能是另一种常见的可再生能源，但其波动性同样导致了能源供应的不稳定。
全钒液流电池可以通过储存风力发电的多余电能，当风力不足时释放出来，以补充不足的电力。
这在解决风力发电系统的存储问题上具有巨大的优势。
三、电网峰谷平衡场景：在传统电网中，用电需求在不同时间段存在着峰谷差异。
全钒液流电池可以在低谷期间进行充电，然后在用电高峰时段释放储存的电能，以平衡负荷，减轻电网负担。
这有助于提高电网的稳定性和电力供应的可靠性。
四、无网电力场景：在某些偏远地区或无电网覆盖的地方，全钒液流电池可以作为独立的能源储存系统，为居民提供稳定的电力供应。
这对于改善当地居民的生活条件和促进社会经济发展至关重要。
五、电动汽车场景：随着电动汽车兴起，全钒液流电池也成为了电动汽车的理想能源储存解决方案之一。
全钒液流电池具有高能量密度和快速充电性能，可以有效提升电动汽车的续航里程和充电速度，进一步推动电动汽车的普及化发展。
综上所述，全钒液流电池在能源储存领域具有广泛的应用场景，可以为可再生能源的稳定利用和能源供应的平衡提供有效的解决方案。
随着技术的不断进步和成本的降低，相信全钒液流电池将在未来迎来更加广泛的应用。
储能全钒液流电池研究报告
储能全钒液流电池研究报告一、引言储能技术一直是电力领域的热门研究方向。
传统的储能技术如铅酸电池、锂离子电池等存在容量小、寿命短、安全性差等问题。
近年来，储能全钒液流电池作为一种全新的储能技术受到广泛关注。
本研究旨在探讨储能全钒液流电池的原理、优势及应用前景。
二、储能全钒液流电池的原理储能全钒液流电池是一种以全钒电解质作为储能介质的红外能电池。
其基本原理是在充电过程中，将电能转化为化学能，将钒离子(V2+、V3+)氧化为高价态(V4+、V5+)，此时储能液体被氧化，电解质溶液中负极电解质中有金属钒被氧化。
在放电过程中，化学能再次转化为电能，由电化学反应使高价态的钒离子(V4+、V5+)还原为低价态(V2+、V3+)，此时钒被还原，电化学活性物质回到负极，继续进行。
三、储能全钒液流电池的优势1.高安全性：钒溶液为无机盐溶液，不易泄漏、燃烧和爆炸，安全性高。
2.长寿命：储能全钒液流电池没有内部钒离子的移动分子，因此电极不会产生腐蚀、损耗等问题，寿命较长。
3.高循环稳定性：由于电极材料的稳定性，储能全钒液流电池能够进行长时间的循环充放电，循环稳定性好。
4.大容量：储能全钒液流电池相比传统储能技术具有较大的能量储存密度，容量大。
5.高效率：储能全钒液流电池具有较高的能量转化效率，充放电效率高。
四、储能全钒液流电池的应用前景1.电力储备领域：储能全钒液流电池可用于电力系统的峰谷调峰，提高电力系统的供电质量和稳定性。
2.新能源领域：储能全钒液流电池可作为风力发电、太阳能发电等新能源设备的储能装置，解决能源波动和间歇性供电问题。
3.市场电力领域：储能全钒液流电池可以提供相对稳定的电力输出，可以应用于市场电力行业，提供备用电压支持等。
4.电动汽车领域：储能全钒液流电池的高能量密度和长循环寿命使其成为可行的电动汽车储能选项。
五、结论储能全钒液流电池是一种具有广泛应用前景的储能技术。
它具有高安全性、长寿命、高循环稳定性、大容量和高效率等优势。
全钒液流电池研发状况与应用进展_王保国
Development of VFB stack technology
Développement Technologique 2008 - 2013
Système 100kW 5-10kW 1.5kW
Système BEST
100W Cellule unique
Echelle de Production du VFB Supérieure Recherche et Développement des Matériaux
获第42届瑞士日内瓦国际发明博览会特别金奖
作为中方专家组代表参加IEC标准会议
3. 未来技术与应用市场
Fire power
Wind farm
Energy storage
Convertor PV power
User
Engineer
Wind farm
PV power
EES/ Convention
工业规模制备聚偏氟乙烯质子传导膜性能
提出亲水/疏水与分子印迹相结合的质子传导膜制备原理，成 功制备钒电池专用膜，面积为800×1000mm，厚度在 60～160μm 范围内可调，质子传导率大于 2×10－2 S/cm。
Vanadium resource status in Cheng-De area
PUMP PUMP
V3+/V2+ Electrolyte Tank
Membrane positive：V O 2 negative： discharge 2 H e V O 2 H 2O
V 2 V 3 e charge
E＝1.25～1.4V
全钒液流电池技术特点 规模大 寿命长 成本低 效率高 安全可靠
全钒液流电池发展现状
全钒液流电池发展现状
全钒液流电池是一种能够储存电能并作为电源供应的电池技术。
它主要由负极、正极和电解液组成，其中负极和正极都是由钒离子溶液构成的。
全钒液流电池具有以下特点：
1. 高能量密度：相比传统的铅酸电池和锂离子电池，全钒液流电池具有更高的能量密度，能够更有效地储存和释放电能。
2. 长寿命：全钒液流电池具有很长的寿命，可以经受数千次的充放电循环而不损坏，这使得它们非常适合用于持续供电和储能系统。
3. 快速充放电：全钒液流电池具有快速的充放电特性，能够在短时间内迅速充电和释放电能，适用于需要高功率输出的应用场景。
4. 环保无污染：全钒液流电池使用的是钒离子溶液，不含有有害物质，对环境没有污染，而且废旧电池的材料可以回收利用，减少了资源浪费。
目前全钒液流电池的发展还处于起步阶段，但已经取得了一些进展。
一些研究机构和公司已经开始研究和制造全钒液流电池，并进行了一些实际应用。
然而，全钒液流电池技术还面临一些挑战，比如成本较高、能量密度较低和体积较大等问题，限制了它在大规模商业化应用中的推广。
尽管如此，随着能源存储需求的增加和对可再生能源的依赖增加，全钒液流电池作为一种可持续发展的储能技术，其发展前
景仍然广阔。
未来，随着技术的不断进步和成本的降低，全钒液流电池有望在能源存储和电力供应领域发挥重要作用。
全钒液流电池工作原理及用途_概述及解释说明
全钒液流电池工作原理及用途概述及解释说明1. 引言1.1 概述全钒液流电池是一种新型的可再生能源储存技术，具有高能量密度、长周期寿命、良好的逆变向功能以及高效率的特点。
它采用钒离子在正负极之间的氧化还原反应来实现电能的转化和储存，可以灵活应用于多个领域，包括储能系统、可再生能源储存以及工业和交通领域等。
1.2 文章结构本文将全面介绍全钒液流电池的工作原理和用途，并通过实例分析和案例研究进一步说明其应用价值。
具体而言，本文将首先阐述全钒液流电池的基本原理和组成，然后详细描述正极与负极反应过程以及电解质和中间产物对电池性能的影响。
接着，将探讨全钒液流电池在储能系统、可再生能源储存以及工业和交通领域等方面的具体应用场景。
最后，本文将总结全文内容，并对全钒液流电池未来发展进行展望。
1.3 目的本文旨在详细介绍全钒液流电池的工作原理和用途，帮助读者了解这一新型储能技术的特点和优势，并展示它在各个领域应用中的潜力。
通过实例分析和案例研究，本文将为读者提供更深入的理解与参考，以促进该技术在实际应用中的推广和发展。
2. 全钒液流电池工作原理2.1 电池组成及基本原理全钒液流电池由正负极、电解质和分隔膜组成。
正负极分别由钒氧化物和氧化物钒组成。
在充电时，正极的钒氧化物被还原为钒离子(VO^2+ →V^3+)，而负极则将氧化物钒转化为过氧化物离子。
反之，在放电时，正负极发生反应并释放出储存的能量。
2.2 正极与负极反应过程在正极，VO^2+被还原为V^3+：VO^2+ + H^+ + e^- →V^3+ + H_2O存储在单元周围中间容器中的V^3+会通过外部均相或非均相反应回到负极进行再生。
在负极，V_5^4+被转化为V_4^3+：V_5^4+(溶于HCl) + V_2O_5 →5V_4^3+(溶于HCl)这些反应是可逆的，并且充放电过程可以重复多次。
2.3 电解质和中间产物全钒液流电池使用硫酸溶液作为电解质。
该溶液能够稳定钒离子的浓度，并提供所需的中和离子，以保持全钒液流电池的正常运行。
全钒液流电池关键技术进展与发展趋势
全钒液流电池关键技术进展与发展趋势1. 引言1.1 背景全钒液流电池是一种充放电过程中利用全钒离子在阳极和阴极之间迁移的电化学装置。
由于其高能量密度、长寿命和高安全性等特点，全钒液流电池近年来备受关注，并在储能领域得到广泛应用。
1.2 目的本文旨在通过对全钒液流电池的关键技术进展与发展趋势进行探讨，全面、详细、完整地了解该技术在能源储存领域的前景。
2. 全钒液流电池的关键技术2.1 电解液的优化2.1.1 电解液组成全钒液流电池的电解液由含有钒离子的阳极和阴极溶液组成。
目前，研究人员正致力于寻找更稳定、更高效的电解液组成方案。
2.1.2 电解液浓度电解液的浓度是影响全钒液流电池性能的重要因素。
过高或过低的浓度都会导致电池的性能下降。
2.2 电极材料的改进2.2.1 阳极材料当前最常用的全钒液流电池阳极材料为碳材料，但其能量密度相对较低。
因此，研究人员正在开发新型阳极材料，以提高电池的性能。
2.2.2 阴极材料目前广泛使用的全钒液流电池阴极材料是过氧化氢，但其价格较高。
相比之下，钛酸钠是一种廉价且具有潜力的替代材料。
2.3 堆叠方式的优化2.3.1 单电池堆叠单电池堆叠是将多个全钒液流电池串联起来，以提高储能系统的电压。
2.3.2 堆叠方式选择在堆叠方式选择方面，既要考虑电压平衡，又要考虑系统的稳定性和安全性。
3. 全钒液流电池的发展趋势3.1 尺寸与成本的降低随着技术的进步，全钒液流电池的制造成本将逐渐降低，使得其在更多领域中得以应用。
同时，通过改进设计，可以实现电池尺寸的缩小，提高储能系统的灵活性。
3.2 高能量密度的实现通过电解液的优化和电极材料的改进，全钒液流电池有望实现更高的能量密度，从而进一步提高其应用价值。
3.3 循环寿命的延长全钒液流电池的循环寿命是影响其商业化应用的一个关键因素。
当前的研究主要集中在延长电池的循环寿命，以提高其可靠性和经济性。
3.4 安全性的提升全钒液流电池的安全性问题一直是研究人员关注的焦点。
钒液流电池为可再生能源储存提供的可靠解决方案
钒液流电池为可再生能源储存提供的可靠解决方案钒液流电池：可靠的可再生能源储存解决方案随着全球对可再生能源的需求日益增长，储存技术也成为了重要的问题。
在这个领域中，钒液流电池作为一种可靠的解决方案，为可再生能源的储存提供了新的机会。
本文将探讨钒液流电池的工作原理、优势以及在可再生能源领域的应用。
一、钒液流电池的工作原理钒液流电池是一种可再生能源储存系统，利用两种钒离子溶液在液流电池中进行充放电过程。
这种电池由两个电解槽和一个中间隔膜组成。
在充电过程中，钒液体在两个电解槽之间循环流动，其中一个电解槽中的正极溶液(V5+)被电解成负极溶液(V2+)，同时中间膜上的钒离子进行扩散。
在放电过程中，钒液体逆流，正极溶液(V2+)被电解成(V5+)，同时负极溶液(V2+)被电解成(V3+)，电能被释放出来。
这种流动式的电池设计使得液流电池具有快速响应和可调节容量的优势。
二、钒液流电池的优势1. 高效能储能：钒液流电池具有高能量密度和高充放电效率的特点。
其高能量密度使得它可以在相对较小的空间中存储大量的能量，而高充放电效率则意味着更少的能量损失。
2. 长寿命和可靠性：相比其他储能设备，钒液流电池有更长的寿命。
这一优势主要归功于其可控制的充放电循环，可以在长期使用过程中保持高效能的储存和释放能力。
3. 可扩展性：钒液流电池的储能容量可以根据需求进行扩展，通过增加电解槽的数量或调整液体循环来实现。
这使得钒液流电池非常适用于大规模的可再生能源储存系统。
三、钒液流电池在可再生能源储存中的应用1. 太阳能储存：钒液流电池可以将太阳能转化为电能，并储存在电池中供日间或夜间使用。
其调节容量的特点使得它能够应对太阳能输出的变化，保证持续的电能供应。
2. 风能储存：钒液流电池可以将风能转化为电能，并用于弥补风能发电的间歇性特点。
储存的电能可以在风力不足时发挥作用，确保稳定的电网供应。
3. 储能电站：随着可再生能源的大规模应用，储能电站成为了重要的组成部分。
新一代大规模全钒液流电池关键技术及应用
新一代大规模全钒液流电池关键技术及应用1. 引言1.1 新一代大规模全钒液流电池的重要性全钒液流电池具有高效性能和长寿命特点，能够提供持久稳定的能源输出。
其原理简单、结构清晰，可快速响应电网需求，实现能源平衡和储能管理。
全钒液流电池采用可再生的钒作为电解质，不含稀缺金属和有毒物质，具有环境友好性和可持续性。
在能源转型和可持续发展的背景下，全钒液流电池将成为未来能源领域的重要选择。
新一代大规模全钒液流电池的重要性在于其为解决能源存储难题，推动清洁能源利用和实现能源可持续发展提供了重要技术支撑。
这将为能源领域的发展带来新的机遇和挑战，助力推动能源转型和能源结构的优化升级。
1.2 全钒液流电池的发展历程随着能源存储技术的不断发展和应用需求的增加，全钒液流电池在近年来得到了更多的关注和研究。
目前全钒液流电池已经进入商业化阶段，国内外多家公司陆续推出了商业化产品，并在微电网、风电、太阳能等领域得到了广泛应用。
未来，随着全钒液流电池技术的不断创新和市场需求的增加，其在能源存储领域的地位将会进一步巩固和扩大。
2. 正文2.1 全钒液流电池的工作原理全钒液流电池的工作原理是基于液流电池技术，利用钒在不同价态之间转化来实现电荷和放电过程。
其主要原理如下：1. 阴阳极反应：在充电过程中，钒在阳极（VO2+/VO2+）和阴极（V3+/V2+）之间发生氧化还原反应。
具体过程为：阴极：V3+ + e- -> V2+阳极：VO2+ + e- -> VO2+2. 电解质传导：在电池中，采用含有硫酸钒的电解液来实现阴阳极之间的离子传导。
这种电解液具有良好的电导性和稳定性。
3. 液流循环：在电池工作过程中，通过泵将充电时生成的VO2+ 离子输送至阳极，同时从阴极将V3+ 离子输送至电解质中。
在放电过程中则相反。
4. 反应均衡：在不同电荷状态下，阴极和阳极之间的钒离子浓度会发生变化，需要通过控制液流速度和液体搅拌等手段来维持反应的均衡性。
全钒液流电池国内外发展状况及展望
全钒液流电池国内外发展状况及展望1、国内外研发和应用现状有关钒电池的应用研究主要集中在储能领域。
国外研发机构投入大量的资金，进行长达数十年的深入研究，并相继在泰国、日本、美国、南非等地建成了KW-MW级的钒电池储能系统，用于电站调峰，并给边远地区供电。
目前,国内外多家卓有成效的研发和应用机构进行着钒电池研发，并已步入商业化阶段。
1.1澳大利亚钒液流电池的研发工作最早始于1984年，由澳大利亚新南威尔士大学M Sya llas-K azacos提出。
1986年，钒液流电池体系获得专利。
之后，对钒液流电池的相关材料，如隔膜、导电聚合物电极、石墨毡等进行了研究，并取得了多项专利。
1994年，钒液流电池用在高尔夫车上,4kWh钒液流电池在潜艇上作为备用电源。
1997年UNSW 将专利权转售给澳大利亚Pinnacle矿业公司，新南威尔士大学停止了V2+/V3+电对和V4+/V5+电对在硫酸体系类型的钒电池研究。
Pinnacle公司又于1999年将在日本和非洲大陆的专利许可分别授予了日本住友公司和加拿大Vanteck公司。
1.2普能国际—加拿大VRB能源系统公司其前身为加拿大Vanteck技术公司，2001年10月通过控股Pinnacle公司，从而拥有钒电池核心技术，2002年改名为VRB能源系统公司(VRB Power Systerms)，从事钒电池技术的开发和转让。
2008年11月，VRB能源公司因为财务问题和经济危机，停止了其所有业务。
2009年北京普能公司收购了VRB能源公司，成立普能国际。
1.3泰国Cellennium(泰国)有限公司是一家致力于钒电池开发的公司，其钒电池单电池开路电压从1.1V—1.6V，电池堆垂直放置并采用独有的溶液串联结构设计，优点表现在：基本消除旁路电流；由于易于检测堵塞和电解水可迅速被阻止因而非常安全；电解液流速和泵功率比溶液并联结构小因而系统效率高。
另外，该公司电解液制备也很有特点：可持续生产，成本低。
全钒液流电池开创中国储能应用新局面
全钒液流电池开创中国储能应用新局面——专访大连融科储能技术发展有限公司销售总监张宇博士作为全球全钒液流电池领域的领先企业，大连融科储能技术发展有限公司（以下简称“融科储能”）一直致力于为客户提供安全、可靠、高效、经济和环保的能源。
经过多年的创新研究和示范项目的成功实践，融科储能在大型风电/光伏电站、智能微电网、电动汽车充电站、孤岛、绿色建筑、通讯等关键领域已形成了领先优势，成为全球储能产业发展最为重要的参与者，当然也是中国储能产业最有价值储能解决方案的提供商之一。
最近，大连融科储能技术发展有限公司销售总监张宇博士在接受中国储能网专访时表示：“先进的全钒液流电池储能技术在改变能源格局方面拥有巨大的潜力，全钒液流电池将开创中国储能应用的新局面。
”储能应用的杰出推动者当前，以智能电网、可再生能源开发等为代表的新兴电力、能源、材料等产业已成为国家的重大战略产业，其中发展最为迅速的就是太阳能和风能。
由于其自身发电具有不连续性和预测性差等特点，所以在一定程度上对电网安全运行埋下了隐患。
基于此背景，作为大规模储能技术的钒电池便受到更为广泛的关注。
它在提高可再生能源的预测精度、发电电能质量，增加可再生能源并网比例的同时，也可作为智能电网的核心储能单元，在用户端和发电端之间建立稳定的能量流，实现电网的经济化和高可靠运行。
在用户端，工业领域安装钒电池可起到谷电峰用和备用电源的作用；在电网末端或无电网地域，钒电池配套太阳能和风能等可再生能源构成独立的供电系统，实现电力供应。
因此，钒电池应用领域较为广泛，应用模式也呈现多样化。
“近十年来，钒电池迅速发展，在典型应用领域有许多实际的应用案例。
”张宇说，“我们融科储能也一直致力于此，目前，已有多套全钒液流储能电池系统在多个应用领域开始并网运行。
”融科储能成立于2008年，是全球钒液流电池领域的创新倡导者和应用领导者。
多年来一直以尖端的技术水平、规模化的生产制造力为全球用户提供多方位的全钒液流储能电池技术服务，其产业化技术已取得了许多重大突破，为新能源、电力、建筑、通讯等多领域提供了储能解决方案，实施了多项示范工程。
