Tekla 导图过程
TEKLA出钢结构图经验记录
1、打开TEKLA 18.0，选择结构深化模块。
2、导入数据“建模配置—截面前缀转换”中，CP前面的两个星号去掉。
3、导入模型以后，在视图中“鼠标右键—适合工作区域到整个模型”之后，不要再调整工作区域，因为如果调整的不好很难逆向调整，且返回键对视图调整无效。
4、修改截面：如果最终选择的构件截面跟STEEL中计算出的截面不同，出图前应将TEKLA模型中的相应构件改成实际选择的构件截面。
如果不提前修改的话，出图以后在CAD图中改很麻烦。
5、显示截面：如果构件截面软件截面库中没有，则模型中该构件显示为一条细线，并不显示截面。
此时可以在“建模—截面型材—截面库”中新建添加该截面，然后选中构件，“右键—以精确线显示”，则模型中会显示构件的具体截面，此过程不可逆。
如将截面库中该截面删掉，则“右键—以精确线显示”后构件再次变成一条线。
6、构件延伸：有些导入的模型中边梁与悬臂梁之间没有连接，可以选中该边梁，“右键—修改”，左键点中要延伸的一端，拖动到目标位置。
7、构件移动：选中构件，“右键—移动”。
8、如果出单线图，TEKLA中可以不进行节点连接，因为进行节点连接后出的图中节点部位比较复杂，还要再删掉，多此一举。
9、编号设置：出图前应编号，先编号设置，然后修改编号。
模型中有修改需要重新出图时可重新编号，重复上步骤。
10、出图时，应先根据图形大小选择合适的图纸（图纸属性—布置）和比例（图纸属性—视图）。
同时应该注意出平面图、立面图1、立面图A时应该选择相应的图属性和视图布置属性，并读取、确认。
11、输出DWG格式图时，在“输出图纸—选项”中调整图纸比例，默认为1:100。
[精品文档]tekla图纸操作
![[精品文档]tekla图纸操作](https://img.taocdn.com/s3/m/cc5de8295627a5e9856a561252d380eb62942379.png)
XSTEEL图纸操作手册一、出图前准备工作1、图纸中背景颜色的设置：软件系统默认的图纸背景颜色是白色，如果要把图纸背景颜色改为黑色，可对系统文件中（系统文件和系统文件夹是指TeklaStructures文件夹内的版本文件夹，下同）china_env.bat文件进行修改，在文件汇总添加“SETXS_BLACK_DRAWING_BACKGROUND=TRUE”这一句语句。
（引号不用写入，下同）2、在系统文件中legend_text.fields文件中添加“XMM CHARACTER 15”这一句语句。
3、在系统文件中objects.inp文件中/*Project attributes*/行内容中添加attribute(“XMMC”,“项目名称”，string. “%s”,no,none,”0.0” ,”0.0”{value(””,0)}4、把模板文件“材料清单.rpt”、“构件清单.rpt”、“螺栓材料清单.rpt”、“螺栓发货清单.rpt”、“制作清单.rpt”、“版本.tpl”、“布置图构建表.tpl”、“构件位置.tpl”、“抗萧钢构布置图图名.tpl”、“抗萧钢构构件表.tpl”、“抗萧钢构螺栓表.tpl”、“抗萧钢构栓钉表.tpl”、“抗萧钢构图名.tpl”、“图名2.tpl”5、把布局文件“抗萧布置图.lay”、“抗萧多构件图.lay”、“抗萧钢构梁图.lay”、“抗萧钢构柱图.lay”、放入模型文件夹中的attributes文件夹中。
6、启动XSTEEL程序，点击工具栏里的绘图按钮，打开绘图页面。
点击边框按钮，按下图内容设置，然后点应用和确认。
（注意：第6条必须在设置完后，在设置里运行保存默认值。
）7、点击属性菜单下的工程项目，填写一下内容。
点击用户定义属性，填写以下内容。
二、柱图纸布置设置。
1、打开下拉菜单属性中构件图纸，点击布置这一项，打开图纸尺寸栏按下图修改并应用。
打开比例栏，把自动设置比例改为否打开比例栏，如果在图纸中包含零件图，就把零件改为是。
[整理]tekla图纸操作.
![[整理]tekla图纸操作.](https://img.taocdn.com/s3/m/bc1dc25caf1ffc4ffe47ac58.png)
XSTEEL图纸操作手册一、出图前准备工作1、图纸中背景颜色的设置：软件系统默认的图纸背景颜色是白色，如果要把图纸背景颜色改为黑色，可对系统文件中（系统文件和系统文件夹是指TeklaStructures文件夹内的版本文件夹，下同）china_env.bat文件进行修改，在文件汇总添加“SETXS_BLACK_DRAWING_BACKGROUND=TRUE”这一句语句。
（引号不用写入，下同）2、在系统文件中legend_text.fields文件中添加“XMM CHARACTER 15”这一句语句。
3、在系统文件中objects.inp文件中/*Project attributes*/行内容中添加attribute(“XMMC”,“项目名称”，string. “%s”,no,none,”0.0” ,”0.0”{value(””,0)}4、把模板文件“材料清单.rpt”、“构件清单.rpt”、“螺栓材料清单.rpt”、“螺栓发货清单.rpt”、“制作清单.rpt”、“版本.tpl”、“布置图构建表.tpl”、“构件位置.tpl”、“抗萧钢构布置图图名.tpl”、“抗萧钢构构件表.tpl”、“抗萧钢构螺栓表.tpl”、“抗萧钢构栓钉表.tpl”、“抗萧钢构图名.tpl”、“图名2.tpl”5、把布局文件“抗萧布置图.lay”、“抗萧多构件图.lay”、“抗萧钢构梁图.lay”、“抗萧钢构柱图.lay”、放入模型文件夹中的attributes文件夹中。
6、启动XSTEEL程序，点击工具栏里的绘图按钮，打开绘图页面。
点击边框按钮，按下图内容设置，然后点应用和确认。
（注意：第6条必须在设置完后，在设置里运行保存默认值。
）7、点击属性菜单下的工程项目，填写一下内容。
点击用户定义属性，填写以下内容。
二、柱图纸布置设置。
1、打开下拉菜单属性中构件图纸，点击布置这一项，打开图纸尺寸栏按下图修改并应用。
打开比例栏，把自动设置比例改为否打开比例栏，如果在图纸中包含零件图，就把零件改为是。
TEKLA实例教程
海上于 日 01 月 5 年 9002 名签体写手 。 。 。 。 。 。了战实行进脑电开打候时是�开打中手在经已书�在现 。明说用使及件文键捷快 ALKET 和件文例实的书本有含里盘光 �程流计设化深 �明说键捷快 ALKET 的用使置设年多者作括包 容内�后最的书本于位录附。张一盘光书配体媒多和录附括包还书本�是的提一得值最 。性对针有具更也制控和程流作工际实后以对�足十感就成得变而善完步逐的中脑电 在型模际实着随解讲令命的燥枯使 �心信的件软 ALKET 握掌和习学者学初养培能更以所 �进 渐序循 �合吻本基骤步和程过作操化深际实与程过此于由 �作操的步一步一程教本过通 。纸图出输 、辑编 、成生和号编习学天三第 �建搭型模的架框层多成完午下 �构结次的架刚钢门成完午上 天二第�建搭的架刚钢门行进要主天一第�下如致大�排编行进元单为间时习学以书本 。的目习学的用即学即了现实和到达的上义意正 真 �令命个各解讲和用调一逐来骤步作操的时程过化深际实行进在架框层多和架刚式门型轻 的性表代有具了用采的性造创 �验检训培次多经排安间时和序顺令命的中书 。材教的写编而 件软 ALKET 习学员人计设化深构结钢为专本一是 》程教例实 ALKET 战实到门入从天 3《
]100oaibecuhz[表册注入进定确点 tideger 入输后然�行运|始开�1 �下如骤步作操�可即出输接直表册注入进要需只� �样一键捷 快书本用使入导面前是象就� 时用使人他其给供提者或存保出输要需键捷快的好置设当 ]800naijeijiauk[]700naijeijiauk[ ]600naijeijiauk[ ]500naijeijiauk[ 。 上单菜 到载 加工 手次再 义 定自 > 具 工 从件 软开打 要需 然仍 后之 载加 是但� ”] N [ 点 分等建创“ 、 ”点加增线长延的点 2 着沿“ 、 ”] O [ 点直垂建创“ 、 ”] H [ 点行平建创“ �键 捷快的令命个四下以了设预里表册注 ger.stuctrohS 0.41 在们我使即�是的意注要需 。作操便方�致一令 命键捷快的书本与便以�做么这你议建们我。载加行进�ger.stuctrohS 0.41�件文表册注 键捷快的中盘光附所书本击双接直以可么那 �置设键捷快义定自的里录附书本可认你如 。框话对义定自出退闭关击单 .5 ]700naijeijiauk[ 。键捷快活激中单菜户用到制复令命该将头箭击点 。合组的键 lrtC 或 tlA、 tfihS 与或母字的独单个一入输 ]300naijeijiauk[ ]200naijeijiauk[。令命的中表列边左框话对击单 ]100naijeijiauk[。框话对义定自出弹义定自 > 具工击单 .4 .3 .2 .1
TeklaStructures图纸表达
第六课–图纸表达∙常用开关的解释图纸表达构件图与零件图的属性是在相关的图纸属性对话框中定义的（下图是构件图属性对话框）。
属性被分成了几组，每组都有它们自己的子对话框。
如果需要了解图纸属性对话框中每一个开关的作用请参阅Tekla Structures的在线帮助，以得到最新的信息。
在这一课中我们将进入每一个构件图属性的子对话框，集中讨论一些常用的开关的作用。
主构件边上的侧视图这一项定义了切割图（也就是剖面图）是否与主视图放在一条直线上。
包括单个部件这个选项可以让我们把当前构件所包含的零件的零件图画在当前的构件图上。
自动设置尺寸这一项决定了图纸的大小是通过计算得出还是指定的。
如果图纸尺寸不是通过计算得出的那么我们需要给出图纸的长度及宽度。
自动设置比例自动设置比例为我们提供了一种保持图纸尺寸的便捷的方法。
如果图纸视图的大小比给定的图框大，视图就会试着按照这里给出的其它比例进行绘制。
视图也会使用在视图属性对话框中给出的比例。
主视图比例图纸主视图的比例。
比如如果我们填写了 5 10 15 20那么图纸就会使用1/5 1/10 1/15 和1/20。
切割比例图纸切割视图（也就是剖面图）的比例。
比如如果我们填写了 5 10 15 20那么图纸就会使用1/5 1/10 1/15 和1/20。
一般来说剖面图和主视图会使用一样的大小，所以一般这些值会和主视图比例中的一样。
首选尺寸自动设置比例时首选的尺寸假设首选尺寸是A3 (410*287)。
自动设置尺寸和自动设置比例是按照如下方法工作的：∙当尺寸比A3小的时候，Tekla Structures使用可选比例中的能使图纸小于等于A3的最大尺寸∙当尺寸比A3大的时候，Tekla Structures使用可选的最小的比例，来使图纸大于等于A3的尺寸。
这样图纸就尽可能地被画成首选的大小。
注意：首选尺寸应该与固定尺寸相一致。
尺寸类型尺寸线的类型。
选项有绝对尺寸、相对尺寸、两者都等。
TEKLA二次开发之AUTOCAD线条模型导入TEKLA
TEKLA二次开发之AUTOCAD线条模型导入TEKLA
1.在CAD中，输入作为图层的TEXT，格式为构件前缀~杆件截面名（波浪号是必须的，用于区别构件前缀和杆
件截面的分隔符），如左下图，用二次开发命令CTLAYERBYTEXT，将这些TEXT创建成各个图层，如右下图所示。
2.用二次开发命令RELAYERCOL，为各图层的颜色重新改颜色，这些颜色在导入到TEKLA后即为杆件的等级色，
结果如下图所示。
3.在CAD中1:1的画好线条（LINE），并在各直线旁边写上构件前缀，如下图所示。
4.用二次开发命令MODLINELAYBYTXT，根据每根直线旁边的构件前缀，将直线置入到对应的图层里，结果如下
图所示。
5.至此，在AUTOCAD中的准备工作已经完成，用二次开发命令OPUTKSJM，将这些直线信息输出成KSJM文件，
以便TEKLA的开发工具读取。
6.启动TEKLA的二次开发的快速建模的工具，点击“浏览…”按钮，找到前面的KSJM文件，如下图所示。
零件
前缀由程序对截面进行分析获得，如H型钢即为H，圆管即为O，圆钢即为D，角钢即为L等，构件前缀即为前面提及的图层名波浪号前得字段，零件起始号、构件起始号、名称、材质、抛光都可以在此修改，零件的等级色即为前面提及的图层颜色值，也有程序指定。
7.点击工具的“创建”按钮，即可以在TEKLA中将模型建好，在这个模型中，可以通过不同的颜色来判断截面
的不同，方便下一步的建节点工作，下图即为完成后的模型。
Tekla Structures快速出图

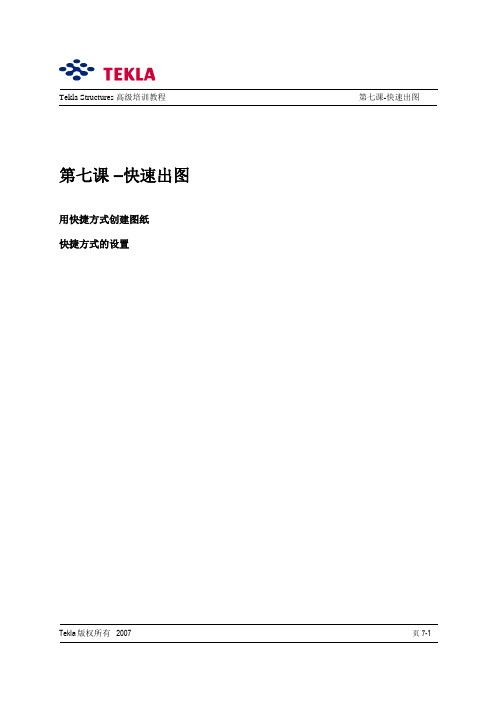

Tekla Structures 高级培训教程第七课-快速出图第七课–快速出图用快捷方式创建图纸快捷方式的设置Tekla版权所有 2007页7-1Tekla Structures 高级培训教程第七课-快速出图Tekla 版权所有 2007 页7-2用快捷方式创建图纸快捷方式可以被用来自动创建构件图、零件图和多部件图。
用快捷方式创建图纸的方法：1. 选择模型。
由于过滤工作可以在快捷方式中做，所以我们可以把不需要出图的零件也选择进去。
2. 到文件下拉菜单中选择快捷方式，或点击快捷方式按钮3. 在对话框中选择需要出的图纸类型。
4. 创建图纸快捷方式的设置快捷方式文件存放在系统目录下。
快捷方式文件的后缀名是dproc 。
每一个快捷方式文件里都可以存放一些图纸、属性以及部件选择的设置。
设置的排列顺序对于部件所出的图纸是有影响的。
例如如果依照设置系统绘制了某个对象的构件图，那么以后这个对象就不会再被出一次构件图了，即使以后的设置要求再画一次构件图。
我们可以从系统目录中打开快捷方式文件或是在快捷方式对话框中点“编辑”按钮来打开它。
快捷方式文件包含以下几项：set_drawing_type(assembly)这一项定义了创建图纸的类型。
快捷方式中用到的图纸类型有以下几种：Tekla Structures 高级培训教程第七课-快速出图∙single 创建零件图∙assembly 创建构件图∙multi_single创建多零件图∙multi_single_with_layout创建带布局的多零件图∙multi_assembly创建多构件图∙multi_assembly_with_layout创建带布局的多构件图需要注意的是如果一个对象已经被创建了某种类型的图纸，它就不会再一次被创建了。
set_drawing_attributes(column)这一项定义了当创建图纸时选用哪种属性。
括号中的名称指向的是以前保存起来的属性设置。
tekla建模出图常用方法
01、教你如何将定义好的工程截面用于其它工程1）在已定义好的工程模型中有一个文件“PROFDB”，将该文件复制到其他工程模型中即可。
2）也可以复制到系统目录中02、节点是否可以进行自动切割我在画柱脚腹板肋板时，由于钢柱腹板厚度不一致，所以我把肋板画到了H型钢的中心轴线上。
期望在焊接时，系统会自动切割掉与H型钢腹板的交叉部位。
但从材料表的尺寸上来看，系统并没有按我想像的那样进行切割。
有一些柱脚，系统没有相对应的节点。
就只有自己创建吗？好像自定义节点很麻烦的。
楼上，你的原理就错了，建议你出图前执行一下碰撞校对，呵呵，会看出问题来的。
03、自定义截面的演示版（原创实例）附件:截面的做法2）文件--目录--截面型材--定义横截面, 然后依次点选各转角点附件:3）当点选截面封闭后，点击鼠标中键，屏幕右下脚显示要求选择截面的中心点，点选轴线的交点处为此截面的中心，自动弹出如图所示的对话框，输入自定义截面的名称 101 ，然后确定，保存改变到模型文件夹2000型中，选中刚才6）创建梁，选择刚才的截面名 2000 ，创建自定义的型材7）成果展示，渲染图04、装配数目序列重叠, 请问该如何解决附件:出现的错误如图片，请指点把所有的物体选中，然后指定全部从1开始编号，可以解决你的问题05、手把手教新手自定义接点！手把手教新手自定义接点！（新手蹭威望）1、按住alt选中要定义接点的所有部件，包括切割线2、菜单-细部-自定义接点单元3、把名称取好，位置一般选终端面4、点下一步，选对象（已经选好），再下一步5、选住部件，选次部件，ok06、1）几个明明有碰撞的零件在运行“碰撞校核”命令时却被报告没有碰撞原因：这几个零件属于节点内的对象，而在选择时打开了“选择父对象”开关，导致零件没有实际被选中解决方法：选择时打开“选择节点中的目标”开关2）在图纸中无法选中圆孔的中心原因：用零件切割或多边形切割得到的圆孔实际上都是多边形孔模拟的，所以没有实际的圆心解决方法：用开螺栓孔的方法开圆孔3）视图在渲染模式下表现很难看，画面支离破碎原因： Xsteel是基于OpenGL的软件，一些对OpenGL标准支持有问题的显卡在绘图时会出错解决方法：编辑\TeklaStructures\10.0\bat\environment目录下的china_env.bat文件（我们假定用户使用的是中国环境），找到 rem set XS_USE_SOFTWARE_RENDERING=TRUE将前面的rem去掉，重新启动软件即可4）渲染视图的背景是黑色的，但我们希望将其改为白色解决方法：编辑\TeklaStructures\10.0\bat\environment目录下的china_env.bat文件，找到rem set XS_BACKGROUND_COLOR=0.0 0.0 0.0，改为set XS_BACKGROUND_COLOR=1.0 1.0 1.0 重新启动软件即可5）明明在模型中搭建了梁、柱或是定位点，但是却看不见a、可能原因：视图使用了显示过滤解决方法：双击相应视图，点击“过滤”按钮，将过滤选项关闭b、可能原因：搭建的对象位于当前视图景深以外解决方法：双击相应视图，调大其显示深度（我们强烈建议用户到相应标高或立面的视图上搭建对象，不要在其它视图面中进行）c、可能原因：搭建的对象位于工作区域以外解决方法：选中视图，右击鼠标，在菜单中选择“适合工作区域”07、1）我图纸中的焊接H型钢都是用"HI~~~~"表示的,我想用"BH~~~~"表示,有办法吗?2）做详图的朋友都知道,当两个构件相对于某个平面对称时叫做"正反件",出图时仅出一种构件,其对称件可只注明对称该构件即可.请问XSTEEL中是如何出正反件的?3）菜单"细部/增加零件"可以把工字型的三块板变成一个构件,请问这样做有什么意义?这样做在材料表里会怎样显示构件的型号?好象只是一块板吧!我想把三块板直接焊起来不就结了吗?4）我做门刚全是在AUTOCAD里画出一条一条直线再导到XSTEEL里.但是我发现转到XSTEEL里后线的位置会有一些变化,很小,大约0.05毫米不到,请问这是为什么?5）两个零件不该焊的被我焊起来了,怎么找到那个焊缝符号啊?难道一个一个的找?答: 1>只能用自定义截面或输入CHS的截面型材来解决.2>在部件标记属性处添加适合(NS/FS).3>添加零件是创建一个零件以附加到所选择的主构件上,是属于预制部件.4>这样的误差在钢结构中是没有问题的.5>在视图属性把焊接显示为精确,焊缝可以精确显示在三维图中,在三维图中就可以找到多增加的焊缝.你可在渲染图中选择焊缝不显示,然后你把多焊的构件删除，然后撤销，与此构件相关的焊缝就会显示出来，这样你有利于你找到多余的焊缝。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Tekla 导图过程：
第一步：打开需要被导图的立面视图。
第二步：点开【视图】；空白处左双击→出现【视图属性】→点击【对象组】→勾除构件前的【方框】，后【修改】并【确认】。
第三步：修改确认后，便出现该立面图，此时会发现有很多与排板无关的零构件(墙面拉条、屋面拉条、螺栓孔、节点符号、一些辅助线等等)，下面把它们去掉。
第四步：空白处左双击→点击【显示】→勾除【螺栓】、【孔】、【节点符号】、【辅助线】等不需要的东西（两个方框都要勾除）→完成后点击【修改】、【应用】、【确认】。
第五步：过滤掉一些拉条。
首先空白处左双击→点击【对象组】→勾选构件前的【方框】，属性改为【前缀】，条件改为【不等于】，值输入对应构件名称（例如，QLG*空格健QXG*空格键WXG*）→点击【修改】，【确认】(一定要等修改的进度条完成后，再确认，否则无变化)。
第六步：此时发现图清爽很多，基本符合排板的需要。
第七步：空白处右击→点击【创建整体布置图】→勾选【打开图纸】→点击【图纸属性】→点击【零件标记】→移走【零件位置】→【应用】【确认】
→点击【零件】，勾除【中心线】【定位轴线】，【应用】【确认】等→【应用】【确认】→【创建】
第八步：图纸已经生成，左长击灰色边框线移动图纸，将图纸拉入框框内→如果图太大，左双击灰线，修改比例并且记住此比例（比如1/150），后面出图时，需要用→图纸无误后，点击左上角【图纸文件】→选择【输出】→输出文件存放入桌面，点击【选项】，修改比例，比例写你之前缩小所设置的比例（对应，就是150），这样图纸出来
时，就是一比一导图→点击【输出】，完成。
