彩色电视的基本原理
彩色电视机原理
彩色电视机原理

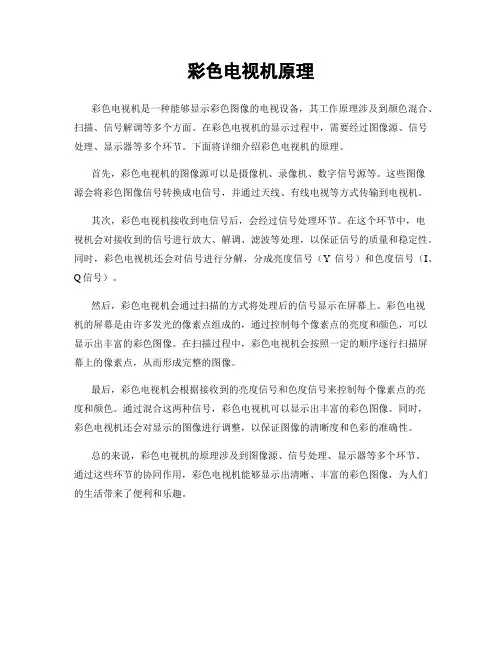

彩色电视机是一种能够显示彩色图像的电视设备，其工作原理涉及到颜色混合、扫描、信号解调等多个方面。
在彩色电视机的显示过程中，需要经过图像源、信号处理、显示器等多个环节。
下面将详细介绍彩色电视机的原理。
首先，彩色电视机的图像源可以是摄像机、录像机、数字信号源等。
这些图像
源会将彩色图像信号转换成电信号，并通过天线、有线电视等方式传输到电视机。
其次，彩色电视机接收到电信号后，会经过信号处理环节。
在这个环节中，电
视机会对接收到的信号进行放大、解调、滤波等处理，以保证信号的质量和稳定性。
同时，彩色电视机还会对信号进行分解，分成亮度信号（Y信号）和色度信号（I、Q信号）。
然后，彩色电视机会通过扫描的方式将处理后的信号显示在屏幕上。
彩色电视
机的屏幕是由许多发光的像素点组成的，通过控制每个像素点的亮度和颜色，可以显示出丰富的彩色图像。
在扫描过程中，彩色电视机会按照一定的顺序逐行扫描屏幕上的像素点，从而形成完整的图像。
最后，彩色电视机会根据接收到的亮度信号和色度信号来控制每个像素点的亮
度和颜色。
通过混合这两种信号，彩色电视机可以显示出丰富的彩色图像。
同时，彩色电视机还会对显示的图像进行调整，以保证图像的清晰度和色彩的准确性。
总的来说，彩色电视机的原理涉及到图像源、信号处理、显示器等多个环节。
通过这些环节的协同作用，彩色电视机能够显示出清晰、丰富的彩色图像，为人们的生活带来了便利和乐趣。

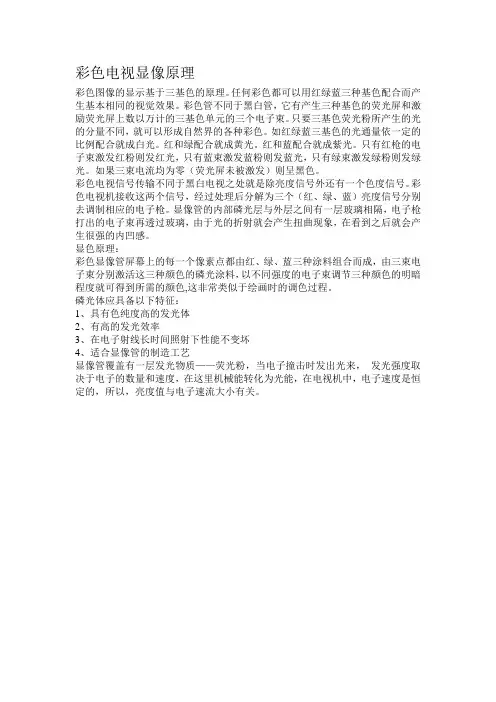

彩色电视显像原理
彩色电视显像原理
彩色图像的显示基于三基色的原理。
任何彩色都可以用红绿蓝三种基色配合而产生基本相同的视觉效果。
彩色管不同于黑白管，它有产生三种基色的荧光屏和激励荧光屏上数以万计的三基色单元的三个电子束。
只要三基色荧光粉所产生的光的分量不同，就可以形成自然界的各种彩色。
如红绿蓝三基色的光通量依一定的比例配合就成白光。
红和绿配合就成黄光。
红和蓝配合就成紫光。
只有红枪的电子束激发红粉则发红光，只有蓝束激发蓝粉则发蓝光，只有绿束激发绿粉则发绿光。
如果三束电流均为零（荧光屏未被激发）则呈黑色。
彩色电视信号传输不同于黑白电视之处就是除亮度信号外还有一个色度信号。
彩色电视机接收这两个信号，经过处理后分解为三个（红、绿、蓝）亮度信号分别去调制相应的电子枪。
显像管的内部磷光层与外层之间有一层玻璃相隔，电子枪打出的电子束再透过玻璃，由于光的折射就会产生扭曲现象，在看到之后就会产生很强的内凹感。
显色原理：
彩色显像管屏幕上的每一个像素点都由红、绿、蓝三种涂料组合而成，由三束电子束分别激活这三种颜色的磷光涂料，以不同强度的电子束调节三种颜色的明暗程度就可得到所需的颜色,这非常类似于绘画时的调色过程。
磷光体应具备以下特征：
1、具有色纯度高的发光体
2、有高的发光效率
3、在电子射线长时间照射下性能不变坏
4、适合显像管的制造工艺
显像管覆盖有一层发光物质——荧光粉，当电子撞击时发出光来，发光强度取决于电子的数量和速度，在这里机械能转化为光能，在电视机中，电子速度是恒定的，所以，亮度值与电子速流大小有关。
彩色电视机的工作原理
彩色电视机的工作原理
彩色电视机的工作原理是通过将传输的黑白图像信号分解为红、绿、蓝三个基本颜色的信号，再通过叠加这三个颜色的光来还原彩色图像。
具体来说，彩色电视机的工作原理包括以下几个步骤：
1. 图像信号输入：图像信号源（例如电视节目、DVD等）将
图像信号传输到电视机中。
这些信号由控制部分（例如电视机的主板）处理，并送到后续的电子元件中。
2. 讯号解调：传输过程中的图像信号是以载频的方式传输的，彩色电视机需要将这种调制的信号还原为原始的图像信号。
这个过程称为讯号解调。
通过解调，得到了黑白图像信号。
3. 颜色解码：通过颜色解码电路，将黑白图像信号分解为红、绿、蓝三个基本颜色信号。
这是通过采用彩色差拣选的方式实现的。
4. 发射电子束：彩色电视机使用显象管（CRT）技术，其中包括一个电子枪。
红、绿、蓝三个基色的信号通过对应的发射电子枪产生电子束。
这些电子束经过加速和聚焦，从而形成了定位准确的电子束。
5. 荧光屏发光：电子束轰击带有荧光材料的屏幕上时，荧光屏上的物质会受到激发并发光。
红、绿、蓝三个基色的荧光产生了不同波长的光，从而形成彩色图像。
6. 图像显示：荧光屏上发光的图像经过透明的阴极射线管（CRT）面板，通过玻璃面板和其后续的光学系统，最终达到观察者的眼睛。
通过这个工作原理，彩色电视机能够还原传输过来的彩色图像，并展示给用户观看。

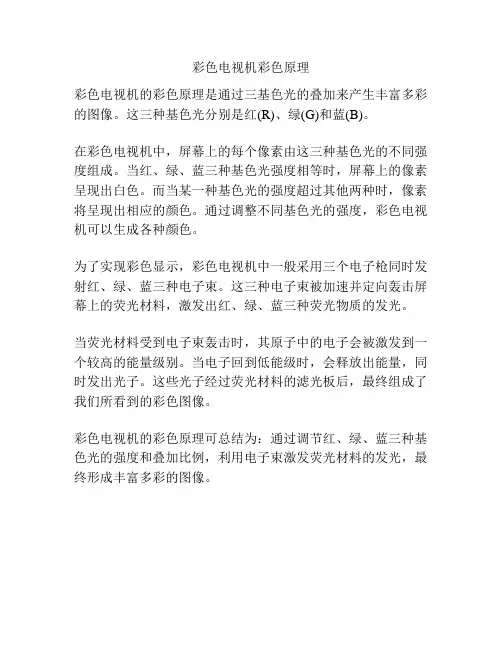

彩色电视机彩色原理
彩色电视机彩色原理
彩色电视机的彩色原理是通过三基色光的叠加来产生丰富多彩的图像。
这三种基色光分别是红(R)、绿(G)和蓝(B)。
在彩色电视机中，屏幕上的每个像素由这三种基色光的不同强度组成。
当红、绿、蓝三种基色光强度相等时，屏幕上的像素呈现出白色。
而当某一种基色光的强度超过其他两种时，像素将呈现出相应的颜色。
通过调整不同基色光的强度，彩色电视机可以生成各种颜色。
为了实现彩色显示，彩色电视机中一般采用三个电子枪同时发射红、绿、蓝三种电子束。
这三种电子束被加速并定向轰击屏幕上的荧光材料，激发出红、绿、蓝三种荧光物质的发光。
当荧光材料受到电子束轰击时，其原子中的电子会被激发到一个较高的能量级别。
当电子回到低能级时，会释放出能量，同时发出光子。
这些光子经过荧光材料的滤光板后，最终组成了我们所看到的彩色图像。
彩色电视机的彩色原理可总结为：通过调节红、绿、蓝三种基色光的强度和叠加比例，利用电子束激发荧光材料的发光，最终形成丰富多彩的图像。
彩色电视机原理
首先经过前置中频放大器放大后，送到声表面波滤 波器。声表波滤波器通过压电转换作用形成图像中 频放大器的通频带及幅度-频率特性，选择电视信号 并保证电视接收机对临近频道电视信号的抑制能力。 由于声表面滤波器存在各种损耗，造成信号衰减， 降低图像中频放大器增益，为此加入前置中频放大 器，以弥补声表波滤波器的损耗。
电路来纠正PAL开关的倒相相序，形成ACC电压控 制色度放大器的增益，形成ACK电压控制色度信 号放大器的通断。PAL开关电路的作用使色度信号 U、V与解调彩色副载波的相位一一对应。在同步 解调电路中，分别解调出B-Y、R-Y色差信号。在 G-Y矩阵电路中，利用B-Y、R-Y与G-Y色差信号 的相关性，形成G-Y色差信号。在基色矩阵电路中， R-Y、G-Y、B-Y色差信号与亮度信号Y进行基色矩 阵变换，形成R、G、B三基色信号。同步解调及 矩阵电路如图5。
由声表面波滤波器输出的38MHz的图像中频信号 和31.5MHz的伴音中频送到图像中频放大器放大。
通常图像中频放大器由三级-四级组成，其增益 受图像中放AGC 电压控制。经放大后的图像中频信 号送到同步检波器，进行视频检波，从图像中频信号 中取出视频全电视信号，再经前置视频放大器放大后， 送到色度解码电路、亮度信号处理电路和行、场扫描 电路的同步分离电路。
行扫描电路大致由以下几部分组成：行频自动频
率控制（AFC）电路（图2），行频压控振荡电路， 行激励电路，行输出电路。行自动频率控制电路利用
行同步脉冲与反映行输出级频率与相位的锯齿波比较
电压进行相位比较，得到的误差控制，电压加到行振
荡器上，控制行振荡电路的频率和相位，提高行同 步电路的抗干扰能力。行频压控振荡电路在行AFC 电路输出的直流误差控制电压作用下，产生 15625Hz的行频定时脉冲。此脉冲经行激励电路放 大后，推动行输出级正常工作。行输出管在行激励 脉冲的作用下工作在开关状态，并与阻尼二极管组 成双向开关，行偏转线圈与行输出变压器的等效电 感组成积分电路，这样，在行偏转线圈中形成锯齿 波电流。

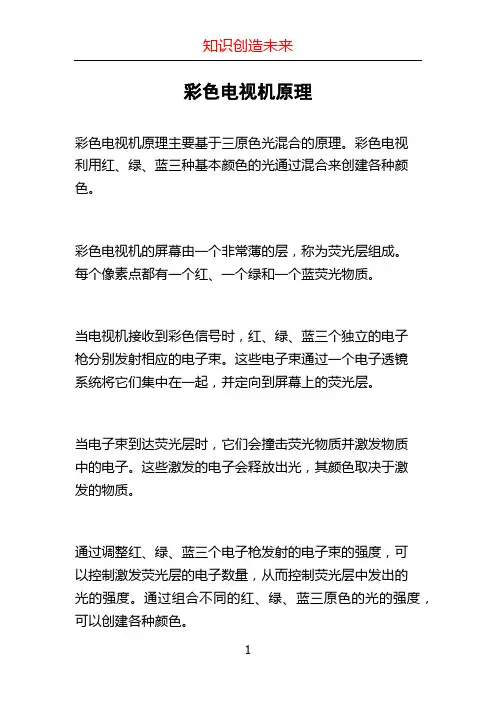

彩色电视机原理
彩色电视机原理
彩色电视机原理主要基于三原色光混合的原理。
彩色电视
利用红、绿、蓝三种基本颜色的光通过混合来创建各种颜色。
彩色电视机的屏幕由一个非常薄的层，称为荧光层组成。
每个像素点都有一个红、一个绿和一个蓝荧光物质。
当电视机接收到彩色信号时，红、绿、蓝三个独立的电子
枪分别发射相应的电子束。
这些电子束通过一个电子透镜
系统将它们集中在一起，并定向到屏幕上的荧光层。
当电子束到达荧光层时，它们会撞击荧光物质并激发物质
中的电子。
这些激发的电子会释放出光，其颜色取决于激
发的物质。
通过调整红、绿、蓝三个电子枪发射的电子束的强度，可
以控制激发荧光层的电子数量，从而控制荧光层中发出的
光的强度。
通过组合不同的红、绿、蓝三原色的光的强度，可以创建各种颜色。
最后，人眼将这些发出的光混合在一起，就能看到彩色图像。
彩色电视的原理是通过控制荧光层中不同颜色的发光强度来达到色彩的混合。
彩色电视机原理与技术
彩色电视机原理与技术
彩色电视机是一种利用色彩显示技术的电视设备。
它的原理和技术包括以下几个方面：
1. 彩色图像传输：彩色电视机通过接收传输信号来显示彩色图像。
传输信号中包含了三个基本颜色信号：红色、绿色和蓝色。
这些信号经过电视信号源编码后，通过电缆或无线传输到彩色电视机中。
2. 基本颜色信号分解：彩色电视机接收到传输信号后，将其分解为红色、绿色和蓝色三个基本颜色信号。
这种分解可以通过一种叫做彩色解调的技术实现。
彩色解调电路会将传输信号中的基本颜色信号分别提取出来。
3. 颜色混合：在彩色电视机中，红色、绿色和蓝色的基本颜色信号会经过放大处理后，再进行混合。
彩色电视机的显示屏通过控制这三个基本颜色的亮度和强度来合成各种颜色。
这种颜色混合的技术被称为加色混合。
4. 显示技术：彩色电视机能够将混合后的颜色信号显示在屏幕上。
屏幕上的每个像素点都由红、绿、蓝三个基本颜色的亮度来决定。
彩色电视机会根据每个像素点的颜色信号来控制显示屏上的亮度和色彩。
5. 彩色增强技术：为了提高彩色电视机的显示效果，一些彩色增强技术也被应用在其中。
例如，色度调节技术可以增强图像的色彩饱和度，对比度调节技术可以增加图像的锐度和对比度。
彩色电视机的原理和技术使得我们能够享受到丰富多彩的图像和视频内容。
通过不同的电视信号传输和显示处理技术，彩色电视机为我们带来更加真实和逼真的视觉体验。
彩色电视机原理与维修
彩色电视机原理与维修彩色电视机是一种能够呈现彩色画面的电视设备，它是通过使用特殊的电子技术和原理来实现的。
下面将介绍彩色电视机的工作原理以及一些常见的维修方法。
彩色电视机的工作原理主要包括三个基本部分：图像处理部分、图像显示部分和电子扫描部分。
图像处理部分：彩色电视机接收到的信号是模拟信号，首先需要经过图像处理部分进行处理。
这一部分主要包括图像放大、彩色信号分离和颜色校正等过程。
图像放大: 接收到的模拟信号需要经过放大处理，以便能够适应彩色电视机的显示器要求。
彩色信号分离: 彩色电视机的彩色图像是通过三种基本颜色——红、绿、蓝（RGB）来表示的。
彩色信号分离的目的是将接收到的复合彩色信号分解为红、绿、蓝三个单色信号。
颜色校正: 由于各个颜色信号的强度和幅度不同，需要进行颜色校正，以确保显示出准确的颜色画面。
图像显示部分：彩色电视机的显示部分主要包括电子枪、阴极射线管（CRT）和荧光屏。
电子枪: 电子枪是产生电子束的设备，它能将来自电视信号源的电信号转化为电子，并且通过加电压使电子形成高速电子束。
阴极射线管（CRT）: CRT是电视机的显示器，它是真空的玻璃管，其中包含了一个荧光屏。
高速电子束从电子枪出发，经过加速电极后，撞击荧光屏上的磷粉，产生红、绿、蓝三原色光。
荧光屏: 荧光屏是覆盖在CRT内壁上的一种物质，它能够发出红、绿、蓝三种光。
当电子束撞击荧光屏时，就会产生可见的彩色光。
电子扫描部分：电子扫描部分主要包括水平跨程和垂直跨程两个部分。
水平跨程: 电视信号是以一定的扫描频率发送的，水平跨程的目的是确保电子束能够按照一定的水平方向扫描整个屏幕。
垂直跨程: 垂直跨程的功能是控制电子束的垂直方向上的扫描，以确保电子束能够按照一定的垂直方向扫描整个屏幕。
至于彩色电视机的维修，一些常见的问题包括：颜色失真: 这可能是由于颜色校正电路中的元件损坏或调整不当所导致的。
可以通过检查和更换有问题的元件来解决。
