硬件测试培训课件
2-和利时DCS系统K系列硬件培训课件
HOLLiAS MACS V6 K系列硬件杭州和利时培训部学习目标熟悉K系列硬件的特点和使用方法。
掌握K系列硬件在实际项目中的配置。
目录一、系统概述四、I/O单元二、主控单元三、控制柜供电六、相关说明五、系统接地系统概述系统概述1.控制站规模2.硬件简介系统概述1.控制站规模单个现场控制站规模:I/O模块数：100个（MAX） I/O点数：1280点控制回路数：300个,其中模拟量控制回路数量≤1282.硬件简介MACS-K硬件采用模块式结构、DIN35标准导轨安装，可适应各种尺寸类型的机柜。
机柜正面机柜背面2.硬件简介◆机柜MACS-K硬件采用模块式结构、DIN35标准导轨安装，可适应各种尺寸类型的机柜。
主机柜型号：KP104-A2辅助柜型号：KP502-A2现场控制站2.硬件简介◆控制单元现场控制站的核心控制器采用“背板+模块”单元设计，1个控制器背板上可以插2个控制器和2个控制网连接模块。
◆ I/O 单元I/O模 块I/O 单元I/O 底 座2.硬件简介2.硬件简介◆总线复合电缆连接复合电缆中包含系统电源总线、现场电源总线、控制网通讯总线。
主控I/O 模块选用不同的控制网连接模块，网络拓扑结构可以实现星型和总线型。
2.硬件简介◆总线复合电缆连接星型 K-BUS02总线型 K-BUS03◆ 操作员站、现场控制站、IO 模块的地址如何设置，在什么硬件设备上实现？◆ 系统网和控制网的通讯协议和通讯介质？◆ 在K 硬件构成的现场控制站中，哪部分作为DP 从站？ 请回答前两个问题，并带着第三个问题展开后续学习思考主控单元1.概述2.K-CUT01 4槽底座3.K-CU01 控制器4.IO-BUS 模块主控单元1.概述“背板+模块”主控单元是现场控制站的中央处理单元，主要承担本站的部分信号处理、控制运算、与上位机及其它单元的通讯等任务。
1.概述◆相关产品型号说明2.K-CUT01 4槽底座◆K-CUT01 外观与接口2.K-CUT01 4槽底座 K-CUT01 技术指标2.K-CUT01 4槽底座支持插装4个模块，并为通讯及电源提供外接接口。
思博伦网络测试培训03-SmartBits硬件及应用
SmartBits硬件及应用SmartBits 产品线多端口、多技术和多层次具有良好的扩展性和高密度端口支持丰富的测试应用支持测试自动化测试领域z 网络开通和运营维护测试以及故障诊断测试z HUB、网桥z 二层、三层、四层交换机和Web 交换机z 边缘路由器、核心路由器和宽带接入路由器z 基于Fiber Channel 的光储存交换机z 防火墙、入侵检测系统和VPN 设备z xDSL 调制解调器、DSLAM 设备和线缆调制解调器（Cable Modem ）接入设备z网络分流设备和光纤转发器SmartBits—数据网络测试平台z 网络缓存、负载均衡设备、计费网关及其它网关z 多业务传输平台（MSTP ）、光电转换设备z 网络终端产品：如网卡、xDSL 调制解调器、线缆调制解调器（Cable Modem ）等z ATM 设备z 移动IP 和IPv6设备z 组播系统思博伦SmartBits 是数据通信行业标准的网络测试仪器！应用层网络层链路层物理层TDM xDSLSONET/SDH WDM Coax Wireless RF以太网ATM 帧中继光纤通道CDMA GSMBGP -4/BGP -4+ OSPF/OSPFv3 IS -IS/IS -ISv6 MLDPPP MPLS VLANS PIM -SMIPv4/IPv6 Packet Over SONETTCP UDP网络业务虚拟专网电子邮件News VoIP Web 流媒体传输层SmartBits 的技术覆盖SmartBits 600B/6000C 介绍 SmartBits 600B2槽位机箱1 到16 端口/机箱支持所以已有模块前面板有重启和控制状态指示SmartBits 6000C12槽位机箱1 到96 端口/机箱支持所以已有模块前面板有重启和控制状态指示SmartBits 特性SmartBits的控制模块提供了以下的特性和能力： 通过以太网或RS－232接口控制高稳定性的内部时钟外部时钟支持GPS 和CDMASmartBits 600B/6000C 背板LEDsRS-232 接口同PC 相连以初始化SmartBits 配置10/100ACT/COLLNK/ERRHDX/FDXLEDs同GPS 或CDMA 接收器相连最多8个机箱时钟同步接口10/100 以太网控制接口。
PCM测试培训资料全
概述
PCM 测试的作用
测参数
参数有什么作用?
• 建立器件模型 • 制定出片标准 • 监控工艺质量 • 寻找低良原因
概述
PCM 设备类型 CMOS/BICMOS/E2等低压器件测试设备: 4070/4062/450/425; DMOS测试设备: FET3600(兼顾CP测试和中测打点的功能) 二极管测试设备: APD01
CS80产品测试扎偏原因确认
找目标情况确认： 使用假片进行找目标操作，按照作业员定义的目标图形进行操作，发现 在同一插花内有一相似图形，当重复进行找目标操作时有可能会误选到 该类似图形，两个图形相差大概9个pad的距离，而实际扎偏恰好也是9 个pad的距离，两者情况相吻合，因此可以判定是在找目标操作时选取 的目标图形不良导致的扎偏。
2、找目标异常： EG2001探针台的找目标动作是由VISION MODULE来对目标图形进行 处理分析的，其原理是将所选定的目标图形进行黑白对比度的分 析，将图形信号转变为电信号进而识别出目标图形的过程。在找 目标操作时，CCD光强的明暗度、选取的目标图形都会影响找目标 效果，若定义的不好，会使设备在进行找目标动作时识别到其他 相似图形，进而使测试模块位置发生偏差，导致扎偏。
MGLV P+ 测试问题PCM N+ 测试结构
AL SIO2
N+ PWELL
NSUB
结论：因为设计规则的问题，导致当探针过重扎穿AL/SIO2（1100A）直 接与N+连通，因为所接触的还是N+，不会漏电，这就是N+从没有出现测 量不出的原因
备注：红色：N+；兰色：P+；绿色：AL
MGLV P+ 测试问题
STS 8200测试系统基础培训
如果结果超出了精度范围，则数据以红色表示，如图 校准结果失效显示意图
界面中的显示数据将自动保存在“系统软件安装 路径\clbresult\”目录下，文件名为“clb”+“日期”＋“_” ＋“时间”＋“.txt”，用户也可以点击 按钮手动保存显 示数据。
系统测试时可以使用的补偿数据被自动保存在“ 系统软件安装路径\clbdata\”目录下，文件名为“板类 型”＋“.clb”。
校准信息设置示意图
标注1——station选择 标注2——六位半表的型号 标注3——六位半表的通信协议，缺省值为RS-232 标注4——RS-232的COM口，缺省值为com1 标注5——六位半表的波特率，缺省值为9600 标注6——校准通信端口，直接使用缺省值，无需输入
注：注有缺省值的标注使用缺省值即可
注：其他资源板需要点击Calibration直接进行校准，FVI10 的校准过程与产品量产调用程序过程类似
FVI10自检OK以后，点击StationA进行校准
点击load
调用FVI10的专用校准程序（pgs格式）
FVI10校准界面
1. 点击test进行校准。 2. Options：设置校准数据的保存路径和文件名；将
summary数据，显示的是每个通道的总体情况，如果有fail项，会显示fail项的个数。
如果结果超出了精度范围，则数据以红色表示，如图 data数据，显示每个通道具体校准结果，fail的数据会显示红色，并带星号
• 下图是写字板打开的summary校 准数据，文件后缀是.txt
• 下图是用写字板打开的data数据，文 件后缀是.prc
测试过程中，程序自动在SUMMARY页面显示 校准信息报表，如下图：
校准统计信息

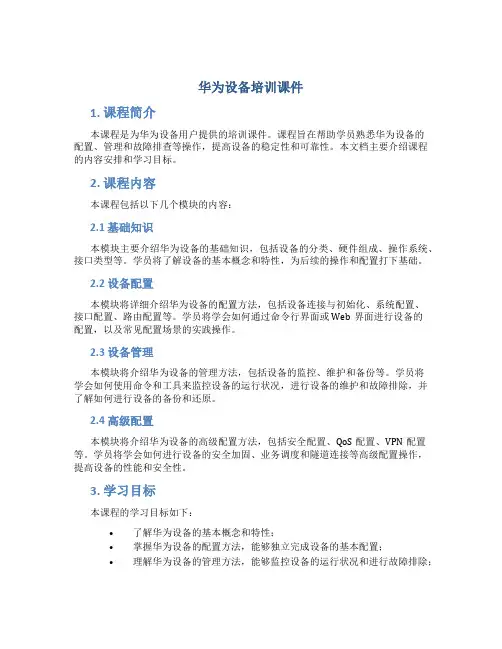

华为设备培训课件
华为设备培训课件1. 课程简介本课程是为华为设备用户提供的培训课件。
课程旨在帮助学员熟悉华为设备的配置、管理和故障排查等操作，提高设备的稳定性和可靠性。
本文档主要介绍课程的内容安排和学习目标。
2. 课程内容本课程包括以下几个模块的内容：2.1 基础知识本模块主要介绍华为设备的基础知识，包括设备的分类、硬件组成、操作系统、接口类型等。
学员将了解设备的基本概念和特性，为后续的操作和配置打下基础。
2.2 设备配置本模块将详细介绍华为设备的配置方法，包括设备连接与初始化、系统配置、接口配置、路由配置等。
学员将学会如何通过命令行界面或Web界面进行设备的配置，以及常见配置场景的实践操作。
2.3 设备管理本模块将介绍华为设备的管理方法，包括设备的监控、维护和备份等。
学员将学会如何使用命令和工具来监控设备的运行状况，进行设备的维护和故障排除，并了解如何进行设备的备份和还原。
2.4 高级配置本模块将介绍华为设备的高级配置方法，包括安全配置、QoS配置、VPN配置等。
学员将学会如何进行设备的安全加固、业务调度和隧道连接等高级配置操作，提高设备的性能和安全性。
3. 学习目标本课程的学习目标如下：•了解华为设备的基本概念和特性；•掌握华为设备的配置方法，能够独立完成设备的基本配置；•理解华为设备的管理方法，能够监控设备的运行状况和进行故障排除；•掌握华为设备的高级配置方法，能够进行安全加固和业务调度等高级配置操作。
4. 学习方式与工具要求本课程采用面授与实践相结合的教学方式，学员需要通过课堂学习和实验操作来熟悉设备的配置和管理。
为了达到最佳学习效果，学员需要满足以下工具要求：•一台配置合适的电脑，能够使用命令行界面或Web界面进行设备操作；•一台华为设备，用于课程实验和操作。
5. 考核方式与证书本课程的考核方式为理论测试和实践操作，学员需要通过考试和实验评估来验证所学知识的掌握情况。
合格的学员将获得华为设备培训课程的结业证书，并被记录在官方认证系统中。

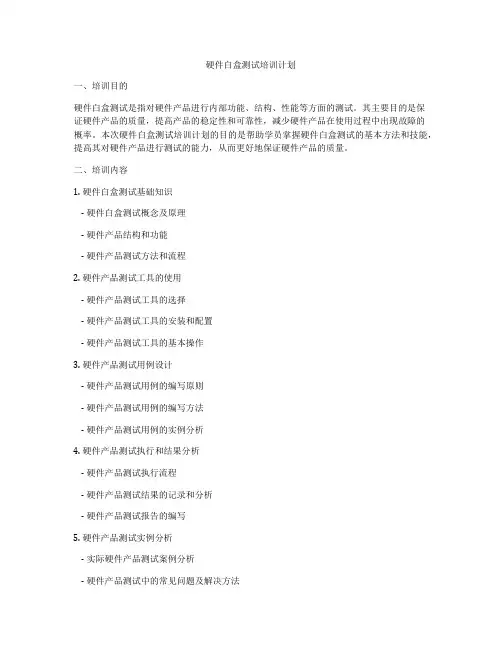

硬件白盒测试培训计划
硬件白盒测试培训计划一、培训目的硬件白盒测试是指对硬件产品进行内部功能、结构、性能等方面的测试。
其主要目的是保证硬件产品的质量，提高产品的稳定性和可靠性，减少硬件产品在使用过程中出现故障的概率。
本次硬件白盒测试培训计划的目的是帮助学员掌握硬件白盒测试的基本方法和技能，提高其对硬件产品进行测试的能力，从而更好地保证硬件产品的质量。
二、培训内容1. 硬件白盒测试基础知识- 硬件白盒测试概念及原理- 硬件产品结构和功能- 硬件产品测试方法和流程2. 硬件产品测试工具的使用- 硬件产品测试工具的选择- 硬件产品测试工具的安装和配置- 硬件产品测试工具的基本操作3. 硬件产品测试用例设计- 硬件产品测试用例的编写原则- 硬件产品测试用例的编写方法- 硬件产品测试用例的实例分析4. 硬件产品测试执行和结果分析- 硬件产品测试执行流程- 硬件产品测试结果的记录和分析- 硬件产品测试报告的编写5. 硬件产品测试实例分析- 实际硬件产品测试案例分析- 硬件产品测试中的常见问题及解决方法- 硬件产品测试实例模拟训练三、培训方法1. 理论讲授在培训过程中，将采用理论讲授的方式，通过讲解硬件白盒测试基础知识、测试工具的使用、测试用例的设计、测试执行和结果分析等内容，使学员全面了解硬件白盒测试的相关知识，掌握测试方法和技能。
2. 实例分析在培训过程中，将结合实际案例进行分析，让学员通过实例分析，深入理解硬件产品测试中的常见问题及解决方法，提高其分析和解决问题的能力。
3. 模拟训练在培训过程中，将进行硬件产品测试的模拟训练，让学员通过实际操作，掌握硬件产品测试的实际操作技能，提高其测试执行能力。
四、培训时间本次硬件白盒测试培训计划的培训时间为3天，每天培训时间为8小时，共计24小时。
五、培训人员本次硬件白盒测试培训计划的培训人员为具有丰富硬件测试经验的专业人士，能够为学员提供专业的培训指导和技术支持。
六、培训资料1. 硬件白盒测试相关文档和资料2. 硬件产品测试工具的安装包3. 硬件产品测试模拟训练案例七、培训评估本次培训采用学员考试和实际操作评估相结合的方式进行，学员需通过考试和实际操作评估才能获得培训结业证书。
汇川PLC—H2U系列硬件技术培训
12 3 4 5 67 8
① 公司产品信息
H：汇川控制器
② 系列号
2U：第二代控制器
③ 输入点数 32：32点输入
④ 输出点数 32：32点输出
⑤ 模块分类 M：通用控制器主模块；P：定位型控制器；N： 网络型控制器；E：扩展模块
⑥ 输出类型 R：继电器输出类型；T：晶体管输出类型
⑦ 供电电源类型
A：AC220V输入，省略为默认AC220V；
8 工频磁场抗扰度 EN 61131-2:2019 外部端口,30A/m9电压跌落和中断抗 扰度
EN 61131-2:2019
0.5周期(10ms)
基本标准
性能判据
SISPR 11:2019+A1:2019+A2:2019 Class A, Group 1
SISPR 11:2019+A1:2019+A2:2019 Class A, Group 1
板间连接座 高密度，连接可靠性
H2U系列简介－－内部结构
进口扩展模块连接件，手感合适，高连接可靠性 高质量继电器
H2U系列简介－－测试标准
H2U系列PLC的设计和测试采用了行业内专业测试标准： 1）IEC61131-2 《Programmable controllers –Part 2:Equipment
2024版硬件工程师培训教程
01硬件基础知识Chapter01电阻、电容、电感等基本电子元件的工作原理与特性020304欧姆定律、基尔霍夫定律等电路基本定律的应用模拟电路与数字电路的基本概念与区别常用电子测量仪器（如示波器、万用表）的使用方法电子元件与电路010204数字逻辑与计算机组成逻辑代数基础：逻辑变量、逻辑函数、逻辑运算等门电路、触发器、寄存器等数字逻辑电路的工作原理与设计计算机组成原理：CPU、内存、I/O设备等核心部件的功能与结构指令集、微程序控制器等计算机控制方式的理解与应用03嵌入式系统与微处理器01020304硬件设备接口与通信协议等的工作通信协议基础：数据帧结构、数据传输速率、差错控制02硬件设计技能Chapter原理图设计与PCB布局布线原理图设计PCB布局布线仿真验证与调试技巧仿真验证调试技巧熟悉硬件调试的基本流程和方法，掌握常用调试工具的使用技巧。
能够定位并解决电路中的故障和问题，提高硬件设计的稳定性和可靠性。
信号完整性分析与优化信号完整性分析优化措施可靠性设计与防护措施可靠性设计防护措施03嵌入式系统开发能力Chapter嵌入式操作系统原理及应用嵌入式操作系统基本概念嵌入式操作系统体系结构常见嵌入式操作系统介绍嵌入式操作系统应用开发01020304设备驱动基本概念设备驱动调试技巧设备驱动开发流程实例分析驱动程序开发与调试方法嵌入式应用软件开发流程嵌入式应用软件需求分析嵌入式应用软件编码与测试A B C D嵌入式应用软件设计嵌入式应用软件维护与升级实时操作系统（RTOS）应用实践RTOS基本概念与原理RTOS性能优化与调试RTOS选型与评估RTOS应用开发了解实时操作系统的定义、特点、分类及工作原理。
掌握基于特定法，包括任务管理、内存管理、中断处理、时间管理等。
04测试与验证方法Chapter功能测试与性能测试方法功能测试性能测试故障诊断与排除技巧故障诊断通过分析故障现象、查看日志文件和运用专业工具，定位硬件故障的原因和位置。
