ZOOM 505II 中文说明书
最新505中文操作说明
最新505中文操作说明转速控制系统1、概述本机组采用WOODWARD公司生产的505调速器作为转速控制系统。
WOODWARD 505是以微处理器为基础的汽轮机用数字式调节器，控制精度NEMA D级，响应时间：40ms。
WOODWARD 505是一种现场可组态且与操作人员控制屏为一体式的汽轮机调速器。
综合性的操作人员控制屏包8.4英寸液晶显示屏和键盘。
在操作时每个程序步都会在显示屏中显现，机组运行时，显示屏上可同时看到设定参数的实际值和给定值。
505采用选项屏（菜单）驱动程序软件，使用户能便捷地按机组特性自主在现场进行组态。
505调节器的操作主要有三种模式：配置模式、校准模式和运行方式.✧配置模式是指在汽轮机停机状态下，针对具体应用对505进行配置，通常一旦调节器完成组态就不再使用配置模式。
✧校准模式用于强制信号输出，以校准信号和现场设备，此模式下执行机构、模拟输出和继电器输出可以手动控制，为进入此模式调速器必须停机且汽轮机转速为零。
✧运行模式是指调节器组态后从机组起动到停机整个过程的操作。
此外，还有一种模式是服务方式，它可在505接通电源后的任何时间内联机对程序或设置参数进行调谐，进入服务模式需要相应的用户级别，只有服务用户级别和配置用户级别才能进入服务模式，服务模式内调整的参数可以影响系统的性能，建议在专业人员指导下修改参数，如因私自更改服务模式下参数导致汽轮机性能不稳定，汽轮机厂家概不负责。
505设置不同的用户级别来使用户获得对应的操作权限，这些密码旨在防止未经授权或未经培训的人员访问并作出对汽轮机或相关过程造成损坏的更改，具体如下：✧监视用户级别仅有查看的访问权限，不要求密码。
✧操作员用户级别允许对汽轮机进行控制，前面板指令可用，更改设定值及停机操作，用户密码为wg1111✧服务用户级别，除操作员用户级别权限外，可以调整菜单参数，用户密码为wg1112;✧配置用户级别，除服务用户级别权限外，还可以更改程序参数，用户密码为wg1113;必要时用户可自行更改原有口令，口令修改方法见WOODWARD505说明书第2册“Change Password”一节说明。
ZOOM电吉他效果器中文说明书
1、打开电源和使用在装好电池和使用交流电的时候打开开关！（位于电源接口旁边）主屏幕当前显示当前所用的效果，包括效果图像和虚拟旋钮，可以通过每一块显示屏下面对应的旋钮来控制。
编辑效果参数，屏幕显示参数名称，页选项卡，参数值，如果有可调节的参数多于3个将会有多个选项卡！可以通过对应的旋钮来更改参数！2、调整效果确认主屏幕所显示效果，使用踩钉可以打开或关闭效果，当打开效果时踩钉旁边的红灯会亮，否则会灭。
选择效果类型按上下选择键可以更换所选的效果，调整会自动保存，效果列表请参阅33页！若要调整参数，转动对应旋钮改变页面，按PAGE键，下一个页面会打开！3、选择补丁（patch）在这里补丁就是预设出厂音色确认首页显示内容要激活补丁选择，按下左起第一个踩钉一秒钟以激活补丁，屏幕将显示补丁库的编号和名称；若要更改补丁按左起第二个踩钉选择前一个补丁，按第三个踩钉选择下一个补丁，旋转中间效果的对应旋钮就能改变补丁编号和名称；如果要更改库同时按下一号踩钉和二号踩钉选择前一个库，同时按下三号四号踩钉选择下一个库，旋转中间效果的对应旋钮可以改变库的编号和名称。
同时按下两个踩钉时可能会感应较早按下的踩钉，要注意避免这种情况。
返回主页按下一号踩钉一秒！4、存储补丁G3自动保存设置时调整的参数要存储或换用不同的补丁，按STORE／SWAP键，屏幕显示如下，图见说明书P12第一个图。
通过转动左边效果的最左边旋钮来选择是否存储或交换补丁。
要设置存储或交换新的补丁的位置转动右边效果的二号旋钮给更改的补丁或存储的更换编号。
转动左边效果最左边旋钮更改该库的存储或更换（当前使用的补丁不能作为选择目标）要存储／换用完整补丁按STORE／SWAP键，屏幕显示”COMPLETE”后，打开STORE／SWAP交换补丁（如果要退出，按除了STORE／SWAP以外的任意键。
5、设置特定的补丁参数按TOTAL键激活总菜单，转动左边效果的第一个旋钮来调整补丁级别，范围0~120。
ZOOM505Ⅱ效果器中文说明
面板各部位名称（图1）----------------------| | A1 | |存储键●| | 音色| |●+参数值（编辑时）/组的更换↑| | | || | | |编辑键●|------| 灯|------|●-参数值（编辑时）/组的更换↓| *|* || 踏板1 | 踏板2 |----------------------后侧各插孔意义（图2）---------------------------| 1 2 3 4 || ◎◎ ZOOM ◎◎|---------------------------1、→电吉他2、→9V变压器电源3、→外接踏板4、输出插口→音箱或耳机三、原厂的24种音色尽管鲜有人使用，但还是有必要说明一下，这是你进行各类音色设置的最直接参照，在此基础上修改会事半功倍。
A组1-适合于SOLO的失真2-带延迟效果的原音3-适合于节奏的失真4-极度失真的重金属B组1-适合SOLO的浅失真2-带哇音的过载失真3-带飘忽效果的原音4-带和声效果的原音C组1-适合节奏的浅失真2-带和唱效果的原音3-重金属效果的失真4-略带飘忽的电原音D组1-另外一种过载失真2-带镶边效果的FUNK 3-闪烁回音的浅失真4-木吉他的仿真效果E组、F组进行了设置,原厂音色记不清了.四、演奏中变换音色的方法1、基本的连接好以后，接通电源（或装电池，接上吉他即开。
505没有电源开关。
）根据需要踩（踩一下即可）踏板1或踏板2，你将看到组、号的逐次变换，这时，就出现了相应的音色。
非演奏中，比如分段录音时，还可以使用图1中的“组的更换键”，这样，每次按一下，将变换一个组，而组号不变。
2、锁定音色A、锁定一组：进入该组，按住“编辑键”不放，2秒钟后进入锁定组的状态，再次按住不放，2秒钟后自动解锁。
B、锁定单一音色：同上，所不同的是按住“存储键”。
五、直通和调弦功能将踏板1和踏板2同时踩下后，进入直通状态，此状态中可以调弦。
Zoom505-2效果Zoom505-2效果器使用说明书
Zoom505-2效果Zoom505-2效果器使用说明书Zoom505-2效果Zoom505-2效果器使用说明书一、原厂的24种音色尽管鲜有人使用，但还是有必要说明一下，这是你进行各类音色设置的最直接参照，在此基础上修改会事半功倍。
A组：1-适合于SOLO的失真2-带延迟效果的原音3-适合于节奏的失真4-极度失真的重金属B组：1-适合SOLO的浅失真2-带哇音的过载失真3-带飘忽效果的原音4-带和声效果的原音C组：1-适合节奏的浅失真2-带和唱效果的原音3-重金属效果的失真4-略带飘忽的电原音D组：1-另外一种过载失真2-带飘忽效果的FUNK3-闪烁回音的浅失真4-木吉他的仿真效果E组：F组：（因进行了复杂设置，原厂音色记不清了，懒的再恢复，呵呵，大伙多原谅。
）二、演奏中变换音色的方法：1、基本的：连接好以后，接通电源（或装电池，接上吉他即开。
505没有电源开关。
）根据需要踩（踩一下即可）踏板1或踏板2，你将看到组、号的逐次变换，这时，就出现了相应的音色。
非演奏中，比如分段录音时，还可以使用图1中的“组的更换键”，这样，每次按一下，将变换一个组，而组号不变。
2、锁定音色A、锁定一组：进入该组，按住“编辑键”，1秒钟后进入锁定组的状态，再次按住，1秒钟后自动解锁。
B、缩定单一音色：同上，所不同的是按住“存储键”。
三、直通和调弦功能将踏板1和踏板2同时踩下后，进入直通状态，此状态中可以调弦。
弹响一个音后，505将自动显示该音的首调唱名，同时，有一个闪烁的小灯，这是该音的标准位置指示灯，其他闪动的灯与此平齐时，显示的唱名和你的弹奏音音高一致。
我个人通常使用12品泛音+7品音调弦。
结束直通：随意踩下踏板1或踏板2（无须同时踩下）。
四、外接踏板的使用（图2-3的插孔说明）这是一个很容易被忽视的地方，大伙普遍都认为505不值得外接踏板，其实，它在这方面的性能还是很不凡的。
因我的条件有限，只借了个踏板简单的玩了一次，可能说的有错漏。

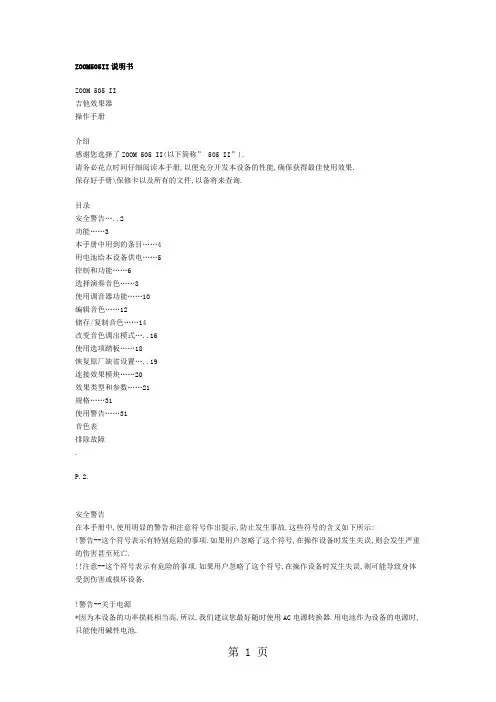

ZOOM505II说明书精品文档25页
ZOOM505II说明书ZOOM 505 II吉他效果器操作手册介绍感谢您选择了ZOOM 505 II(以下简称” 505 II”).请务必花点时间仔细阅读本手册,以便充分开发本设备的性能,确保获得最佳使用效果.保存好手册\保修卡以及所有的文件,以备将来查询.目录安全警告 (2)功能 (3)本手册中用到的条目 (4)用电池给本设备供电 (5)控制和功能 (6)选择演奏音色 (8)使用调音器功能 (10)编辑音色 (12)储存/复制音色 (14)改变音色调出模式 (16)使用选项踏板 (18)恢复原厂缺省设置 (19)连接效果模块 (20)效果类型和参数 (21)规格 (31)使用警告 (31)音色表排除故障.P.2.安全警告在本手册中,使用明显的警告和注意符号作出提示,防止发生事故.这些符号的含义如下所示:!警告--这个符号表示有特别危险的事项.如果用户忽略了这个符号,在操作设备时发生失误,则会发生严重的伤害甚至死亡.!!注意--这个符号表示有危险的事项.如果用户忽略了这个符号,在操作设备时发生失误,则可能导致身体受到伤害或损坏设备.!警告--关于电源*因为本设备的功率损耗相当高,所以,我们建议您最好随时使用AC电源转换器.用电池作为设备的电源时,只能使用碱性电池.AC转换器的操作*一定要使用9V DC,300MA的AC转换器供电,并且应装备有"中心负极"插头(ZOOM AD-0006).如果不使用指定类型的转换器,则可能会损坏设备或发生安全事故.*连接AC转换器时,只能使用适合转换器额定电压的AC插板.*从AC线板上取下AC转换器时,要抓住AC转换器,而不能拉连接线.*如果长时间不使用设备,应将AC转换器从插线板上取下.安装电池*请使用IEC R6 (尺寸为AA),1.5V的电池(碱性/锰).*不能用505 II来给电池充电.特别要注意电池上的标签,一定要选择合适的类型.*如果准备长期不使用505 II,请取出设备内的电池.*如果电池发生泄漏,请仔细擦净电池舱和电池两端,清除掉所有电池液体的残留物.*使用设备时,应关好电池舱的盖子.!!注意环境使用505 II时,不能将它暴露于下列环境中:*温度过高或过低的地方*湿度较高或潮湿的地方*灰尘或沙粒太多的地方*特别震动和摇晃的地方!!注意操作*505 II属于精密的乐器,除了踏板之外,不要用脚或物体去碰设备的其他部分,操作时不要太使劲.*小心,不要让外部物体(纽扣或针等物品)或液体进入设备中*连接之前,一定要先关闭所有设备的电源.*移动设备之前,记得关闭电源,断开所有线缆和AC转换器.!!注意变更请不要打开505 II的外壳,或者试图用任何方式修改本产品,因为这样会损坏设备.P.3.功能505 II是一个精密复杂的吉他多重效果处理器,它具有下列功能和选项:*高级演奏性能505 II仅用了接近于单块效果器的价位,却拥有33个经过各种组合和调色的效果.每个音色中总共可组合9种效果(包括ZNR和音箱模拟器).设备的内存中有36个可以重新写入的音色,还可以不受锁定限制演奏.*直观的用户界面用户界面彻底重新设计.有大型的开关和按钮,以及一个旋转选择器,用它们来操作设备就非常简单.可以即刻调出自己想要的效果,不会发生混乱.*内置半音阶自动调音器这项综合调音功能可以让你在台上迅速而准确地给乐器调音.*两种供电方式,可以随处使用两种供电方式,既可以用AC转换器供电,也可以用四节IEC R6 (尺寸为AA),1.5V的电池供电.使用电池的连续工作时间是:锰电池为8小时;碱性电池为28小时.*兼容脚踏开关和踏板在CONTROL IN插口中可以连接一个脚踏开关选项(FS01)或者表情踏板(FP01/FP02).踏板开关用于快速切换音色,表情踏板则可实时调节音量或效果的音质.*改进后的505的升级换代产品这块效果器继承了ZOOM机型505的非常成功的音色特征,体形小巧,价位较低.而且,它合并了九种新的效果,包括使用了很久的技术失真效果,舞台常用效果和特殊效果.P.4.本手册中用到的条目这一部分解释某些重要的条目,它们在505 II的文本中经常使用.*效果模块如下面的图表所示,你可以将505 II看作是几个单块效果器的组合.里面的每个效果就是一个效果单块.除了组成压缩器效果(COMP)或失真效果(DIST)的模块之外,505 II上还有一个ZNR(ZOOM降噪)和一个吉他音箱模拟器.象效果深度这样的参数都可以在各个模块上分别调节,而且各个模块都可以随意打开或关闭.输入-压缩-失真-均衡-降噪-音箱模拟器-调制器-延迟/混响-输出*效果类型在每个效果模块中,都有几个各不相同的效果,这就是效果类型.例如:调制效果模块(MOD)由合唱\边缘声\音高位移器和其他效果类型组成.一次只能选择其中的一个.效果类型通常也用来指代一种效果.*效果参数所有效果模块都有各种可以调节的参数.把效果模块看作一个单块效果设时,参数就可以看作是设备上面的控制旋钮.改变参数设置,将会改变效果深度等条目,从而改变音质特征.*音色(音图)在505 II中,把可以储存到设备中和从设备中调出的效果模块组合称为音色.音色的信息包括每个效果模块的开/关状态,每个模块中的效果类型,以及效果的参数设置.505 II的内存可储存36个音色.*音库把六个音色分为一组,这样的音色组称为音库.505 II中共有六个音库,命名为A到F.每个音库中的音色按1到6来编号.在505 II中,用下列格式来指定一个音色:"A1"-它表示的是音库A中编号为1的音色.以此类推,"B6"则是音库B中编号为6的音色.*播放模式/编辑模式505 II的内置状态指的就是操作模式.两个主要模式就是播放模式-在这种模式下选择音色,并用这种音色来演奏乐器;编辑模式-在这种模式下修改效果.用[PLAY/EDIT]选择键来切换播放模式和编辑模式.使用电池给设备供电1.将505 II翻转过来,打开设备底部的电池舱盖.按住插销,让它松动,然后打开舱盖.2.把四节新的IEC R6(尺寸为AA)电池放进电池舱.按相同的方向插入所有电池.四节IEC R6(尺寸为AA)电池所有电池极性应一致。
通过ZOOM505- 2一个参数学会调音色
通过一个505 2参数学会调音色首先 dist 是 ms （模拟mashall）limited（限制 L4）GAIN 20EQ(均衡） 25CONTOUR 0ZNR （降躁） 0混响是 H4time 10其他的都是off 关闭。
我来详细讲解一下这个音色，很多朋友按照我给的音色，调出来了，但是还是没有真正明白为什么要这样调制。
首先是是DIST（失真源） 505 2代多出了3种，参数标记是MS,BG,PV,实际就是3种模拟前级，第一种是模拟mashall音箱，第二种是模拟mesa，第三种是模拟百威个人感觉做流行的音色，比较温暖的音色，唯一的选择就是ms这个参数。
第二步压缩和limited(限制）参数压缩器和限制器的作用，大家可以去搜索一些基础教程，我在这里想说的是，505 2里面，L和 C 这2个参数其实没啥太大区别，当你要做solo音色的时候，你要想效果器灵敏的反应手指的力度变化，你就不能把数值打的太高，压缩太重，数码味就出来了，做节奏音色的时候，你需要齐刷刷，整齐干净的音色，这时候可以把这个参数打到7－9，这歌里面我把参数调到4，应该算比较适中，大家也听出来了，手指的力度，基本能反应出来了。
不能敏感的反应手指力度对音色的影响，就是合成效果器的弱项，更别说合成效果器里面最低档的505 2了。
很多人抱怨合成效果器差，这缺点可能就是主要原因之一。
这样我们把这个参数选择合适了，就可以起到狠基础的音色美化作用。
数值小了疲软，数值大了，死板。
总而言之，压缩效果器是最基础的几个效果器之一，一定要好好调试，我在这里要说的是，单纯的一个参数，你可能暂时听不出来，但是当你把所有的效果都调试好了，再来调试压缩，你就知道区别了，能在这个参数上尽量克服低档合成效果器的弱点，就算是成功了一半。
第三步我们来调制GAIN (失真度）参数。
关于失真度大家基本都有定论了。
我不多说了。
这里我选择的是20 ，百分之百分六十六点六六的失真度，嘿嘿，个人感觉玩这样流行的音乐 18－25的选择比较成熟。
ZOOM 505ii 中文说明书
ZOOM 505ii 中文说明书[推荐]ZOOM 505ii 中文说明书介绍感谢您选择了ZOOM 505 II(以下简称” 505 II”).请务必花点时间仔细阅读本手册,以便充分开发本设备的性能,确保获得最佳使用效果.保存好手册\保修卡以及所有的文件,以备将来查询.目录安全警告 (2)功能 (3)本手册中用到的条目 (4)用电池给本设备供电 (5)控制和功能 (6)选择演奏音色 (8)使用调音器功能 (10)编辑音色 (12)储存/复制音色 (14)改变音色调出模式 (16)使用选项踏板 (18)恢复原厂缺省设置 (19)连接效果模块 (20)效果类型和参数 (21)规格 (31)使用警告 (31)音色表排除故障.P.2.安全警告在本手册中,使用明显的警告和注意符号作出提示,防止发生事故.这些符号的含义如下所示:!警告--这个符号表示有特别危险的事项.如果用户忽略了这个符号,在操作设备时发生失误,则会发生严重的伤害甚至死亡.!!注意--这个符号表示有危险的事项.如果用户忽略了这个符号,在操作设备时发生失误,则可能导致身体受到伤害或损坏设备.!警告--关于电源*因为本设备的功率损耗相当高,所以,我们建议您最好随时使用AC电源转换器.用电池作为设备的电源时,只能使用碱性电池.AC转换器的操作*一定要使用9V DC,300MA的AC转换器供电,并且应装备有"中心负极"插头(ZOOM AD-0006).如果不使用指定类型的转换器,则可能会损坏设备或发生安全事故. *连接AC转换器时,只能使用适合转换器额定电压的AC插板. *从AC线板上取下AC转换器时,要抓住AC转换器,而不能拉连接线.*如果长时间不使用设备,应将AC转换器从插线板上取下.安装电池*请使用IEC R6 (尺寸为AA),1.5V的电池(碱性/锰). *不能用505 II来给电池充电.特别要注意电池上的标签,一定要选择合适的类型.*如果准备长期不使用505 II,请取出设备内的电池. *如果电池发生泄漏,请仔细擦净电池舱和电池两端,清除掉所有电池液体的残留物.*使用设备时,应关好电池舱的盖子.!!注意环境使用505 II时,不能将它暴露于下列环境中:*温度过高或过低的地方*湿度较高或潮湿的地方*灰尘或沙粒太多的地方*特别震动和摇晃的地方一、简介(这些不说大伙也都知道，比如大体性能和A-F 24种可编辑存储的音色等。
505中文说明书第一册
Valve Lmtr Rate(%/Sec)___________________________%/SEC
阀位限制器速率
Use idle/Rated?....................YES_______NO_______
采用暖机/额定
额定转速设定值
Auto Halt at Idle Setpts.............YES_______NO______
在暖机转速下自动暂停
Ext Trips in Trip Relay..............YES_______NO__------------------ Page 209-----------------------
Off-Line Int Gain___________________________________rps
脱机积分增益
Off-Line Deriv Ratio_________________________________%
脱机微分率
On-Line Prop Gain____________________________________%
Min Governor Speed (RPM)___________________________RPM
调速器下限转速
Setpt Slow Rate (RPM/SEC)______________________RPM/SEC
给定值慢速率
Semiautomatic Start................YES_______NO_______
半自动起动
Rate to min(RPM/Sec)___________________________RPM/SEC
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
505Ⅱ电吉他效果器功能直观与简单的操作¤ 505Ⅱ凝聚了公司长期设计简洁型效果器的经验。
例如：很大的旋钮式选择钮、醒目的红色字符显示器、集多项功能与一体的踏板，总之一句话，505Ⅱ有一个相当友好的界面。
通过面板的 "+"/"-"键，您就能简单的从505Ⅱ的一些基本音色中进行选择，同时制作自己的音色。
并且能将您创造的这些音色储存在效果器内的36个音色位置中。
内置自动调音功能¤ 即使在喧闹的环境下排练或演出，505Ⅱ完美的调音功能也能让您快速调准您吉他的音高。
另外，505Ⅱ界面上的调音显示是经过特别设计的，它看上去很有创意而且很实用，指示灯的旋转速度会告诉您音的高低。
它让调音简单的只用您拨动琴弦。
能外接各种踏板¤ 在505Ⅱ的机身后面有一个CONTROL IN接口，您能通过这个接口接入切换踏板或表情踏板。
这个功能将大大丰富您演奏时的选择：比如用踏板去控制音量和哇音，或者实时地调节各种参数。
另外在现场演出时，外接的脚踏开关还能轻松启动反干扰侦测系统，这项功能能方便您在各种场合演出。
33个各种风格用途广泛的效果¤ 您在505Ⅱ极其紧凑的机身里共有33种效果被分别安排在7个不同的效果器模块中供选择。
这些效果都异常的出色，并且能同时启用9个效果。
我们坚信505Ⅱ中的音色将远远超过你以前所使用过的任何效果器的音色。
其中特别是经过我们精心设计的失真模块，完全能满足所有的吉他手的需要。
另外505Ⅱ还能模拟出所有近期最著名的音箱的音色。
36个预设音色¤ 通过结合不同的音色和设置各自的参数，您总共能在505Ⅱ中储存36个音色，这些音色能完全地再现一些著名的吉他手所使用的音色。
不必买昂贵的音箱，505Ⅱ就可以让您演奏出无限的音色，如果您想要用线路输出方式来录音，那么505Ⅱ的音箱模拟器真实模拟出各种音箱的音场特质。
ZNR（ZOOM降噪系统）¤ 为保证演出效果，往往需要应用足够的失真，而如何保证失真的效果，则取决于噪音的控制能力。
ZOOM公司的ZNR降噪系统能很好的解决这样的问题，这给吉他手创造了更广阔的空间让他们去寻找那种属于自己的平滑与自然的音色。
性能介绍505二代效果器做特殊效果模仿狼叫：开失真音色，把延时开到最大，用二弦二品起拨弦的同时滑至十五品并推至大二度。
模仿公路赛：开失真，按住二、三弦八品，同时拨动，并慢晃摇把，幅度要大，动作要慢。
模仿鬼魂的游动：开失真音色，把延时开到最大，右手轻压3、4、5弦24品，左手用拨片刮弦，动作要慢，要均匀。
四、演奏中变换音色的方法：1、基本的：连接好以后，接通电源（或装电池，接上吉他即开。
505没有电源开关。
）根据需要踩（踩一下即可）踏板1或踏板2，你将看到组、号的逐次变换，这时，就出现了相应的音色。
非演奏中，比如分段录音时，还可以使用图1中的“组的更换键”，这样，每次按一下，将变换一个组，而组号不变。
2、锁定音色A、锁定一组：进入该组，按住“编辑键”，1秒钟后进入锁定组的状态，再次按住，1秒钟后自动解锁。
B、锁定单一音色：同上，所不同的是按住“存储键”。
五、直通和调弦功能将踏板1和踏板2同时踩下后，进入直通状态，此状态中可以调弦。
弹响一个音后，505将自动显示该音的首调唱名，同时，有一个闪烁的小灯，这是该音的标准位置指示灯，其他闪动的灯与此平齐时，显示的唱名和你的弹奏音音高一致。
我个人通常使用12品泛音+7品音调弦。
结束直通：随意踩下踏板1或踏板2（无须同时踩下）。
六、外接踏板的使用（图2-3的插孔说明）1、接哇音踏板可产生非常棒的哇音效果！哇音程度在编辑项-第一项里选择（P1-P9）。
2、接泛音踏板可无过渡痕迹的产生演奏音的8度、16度泛音，音色比人工泛音纯多了！！在编辑项-第六项中选PD。
3、接音量踏板时、随意的控制演奏音量，尤其是在控制长延音和制造无头、无尾、轰炸等效果时，它的效果和方便性是手动控制音量旋钮所无法比拟的。
八、编辑和存储音色ZOOM 505电吉他效果器原厂有设置好的A-F六组、24种常用音色，但大多不能满足需要。
所以，更多的时候，我们需要自定义属于自己的音色，尽管这款物美价廉的合成效果器不能满足更高层次的音色追求，但仔细调整，还是可以弄出一些令人满意的效果。
1、按一下“编辑键”进入音色的编辑状态，而后继续按编辑键或按“踏板”选择不同的编辑项目，循环一遍后，若不满意，可以继续按一下“编辑键”放弃存储。
2、编辑状态中，可随时连续按两下“存储键”保存你的音色，新的音色组号为进入编辑状态时的音色组号。
也可以先按一下“存储键”，而后通过“踏板”选择另外的组号，再按一下“存储键”，将新的音色保存在当前组号的位置（使用这个方法，可以将你认为满意的音色保存在任意组号上）。
3、505效果器有8大项设置，编辑状态时，红色指示灯将标明当前的设置位置（每个大项有一个对应的指示灯）。
在每个编辑项目中，通过效果器右侧的两个参数调整按钮来进行具体的参数设置，所有设置，音色即改即得。
该项目参数设置完毕，按一下“踏板”进入下一个（或回到上一个）进行其他项目的设置。
！！注意：此过程中，所有对按钮和踏板的*作均是按一下，而非按住不放！！4、参数调整按钮，每按一下，参数增加或减少1个单位值，按住不放，将持续增加或减少。
同时，具体参数值，将显示在面板的组号显示窗内。
5、选择“oF”，即为不设置任何参数，关闭该项目的效果。
ZOOM 505II 中文说明书安全警告 (2)功能 (3)本手册中用到的条目 (4)用电池给本设备供电 (5)控制和功能 (6)选择演奏音色 (8)使用调音器功能 (10)编辑音色 (12)储存/复制音色 (14)改变音色调出模式 (16)使用选项踏板 (18)恢复原厂缺省设置 (19)连接效果模块 (20)效果类型和参数 (21)规格 (31)使用警告 (31)音色表排除故障面板各部位名称（图1）----------------------||A1||存储键●|| 音色||●+参数值（编辑时）/组的更换↑||||||||编辑键●|------|灯|------|●-参数值（编辑时）/组的更换↓|*|*|| 踏板1|踏板2 |P.2.安全警告在本手册中,使用明显的警告和注意符号作出提示,防止发生事故.这些符号的含义如下所示:!警告--这个符号表示有特别危险的事项.如果用户忽略了这个符号,在操作设备时发生失误,则会发生严重的伤害甚至死亡.!!注意--这个符号表示有危险的事项.如果用户忽略了这个符号,在操作设备时发生失误,则可能导致身体受到伤害或损坏设备.!警告--关于电源*因为本设备的功率损耗相当高,所以,我们建议您最好随时使用AC电源转换器.用电池作为设备的电源时,只能使用碱性电池.AC转换器的操作*一定要使用9V DC,300MA的AC转换器供电,并且应装备有"中心负极"插头(ZOOM AD-0006).如果不使用指定类型的转换器,则可能会损坏设备或发生安全事故.*连接AC转换器时,只能使用适合转换器电压的AC插板. 安装电池*请使用IEC R6 (尺寸为AA),1.5V的电池(碱性/锰).*移动设备前,记得关闭电源,断开所有线缆和AC转换器.P.3.功能505 II是一个精密复杂的吉他多重效果处理器,它具有下列功能和选项:*高级演奏性能505 II仅用了接近于单块效果器的价位,却拥有33个经过各种组合和调色的效果.每个音色中总共可组合9种效果(包括ZNR和音箱模拟器).设备的内存中有36个可以重新写入的音色,还可以不受锁定限制演奏.*直观的用户界面用户界面彻底重新设计.有大型的开关和按钮,以及一个旋转选择器,用它们来操作设备就非常简单.可以即刻调出自己想要的效果,不会发生混乱.*内置半音阶自动调音器这项综合调音功能可以让你迅速而准确地给乐器调音.*两种供电方式,可以随处使用两种供电方式,既可以用AC转换器供电,也可以用四节IEC R6 (尺寸为AA),1.5V的电池供电.使用电池的连续工作时间是:锰电池为8小时;碱性电池为28小时.*兼容脚踏开关和踏板在CONTROL IN插口中可以连接一个脚踏开关选项(FS01)或者表情踏板(FP01/FP02).踏板开关用于快速切换音色,表情踏板则可实时调节音量或效果的音质.*改进后的505的升级换代产品这块效果器继承了ZOOM机型505的成功的音色特征,体形小巧,价位较低.而且,它合并了九种新的效果,包括使用了很久的技术失真效果,舞台常用效果和特殊效果.P.4.本手册中用到的条目这部分解释某些重要条目,它们在505 II的文本中经常使用. *效果模块如下面的图表所示,你可以将505 II看作是几个单块效果器的组合.里面的每个效果就是一个效果单块.除了组成压缩器效果(COMP)或失真效果(DIST)的模块之外,505 II上还有一个ZNR(ZOOM降噪)和一个吉他音箱模拟器.象效果深度这样的参数都可以在各个模块上分别调节,而且各个模块都可以随意打开或关闭.输入-压缩-失真-均衡-降噪-音箱模拟器-调制器-延迟/混响-输出*效果类型在每个效果模块中,都有几个各不相同的效果,这就是效果类型.例如:调制效果模块(MOD)由合唱/边缘声/音高位移器和其他效果类型组成.一次只能选择其中的一个.效果类型通常也用来指代一种效果.*效果参数所有效果模块都有各种可调节的参数.把效果模块看作一个单块效果设时,参数就可以看作是设备上面的控制旋钮.改变参数设置,将会改变效果深度等条目,从而改变音质特征. *音色(音图)在505 II中,把可以储存到设备中和从设备中调出的效果模块组合称为音色.音色的信息包括每个效果模块的开/关状态,每个模块中的效果类型,以及效果的参数设置.505 II的内存可储存36个音色.*音库把六个音色分为一组,这样的音色组称为音库.505 II中共有六个音库,命名为A到F.每个音库中的音色按1到6来编号.在505 II中,用下列格式来指定一个音色:"A1"-它表示的是音库A中编号为1的音色.以此类推,"B6"则是音库B中编号为6的音色.P.5.音库A、音库B、音库C、音库D、音库E、音库F音色1音色2音色3音色4音色5音色6*播放模式/编辑模式505 II的内置状态指的就是操作模式.两个主要模式就是播放模式-在这种模式下选择音色,并用这种音色来演奏乐器;编辑模式-在这种模式下修改效果.用[PLAY/EDIT]选择键来切换播放模式和编辑模式.使用电池给设备供电1.将505 II翻转过来,打开设备底部的电池舱盖.按住插销,让它松动,然后打开舱盖.2.把四节新的IEC R6(尺寸为AA)电池放进电池舱.按相同的方向插入所有电池.四节IEC R6(尺寸为AA)电池所有电池极性应一致。
