钢网架结构安装施工整体提升法施工准备
超大型项目钢结构安装施工技术
超大型项目钢结构安装施工技术在现代建筑领域，超大型项目的钢结构安装施工技术因其独特的优势和复杂的要求，成为了备受关注的焦点。
钢结构以其高强度、大跨度、施工速度快等特点，在大型场馆、高层建筑、桥梁等超大型项目中得到了广泛应用。
然而，要确保钢结构在这些项目中的安全、高效安装，需要一系列先进的施工技术和严格的管理措施。
一、施工前的准备工作在进行钢结构安装施工之前，充分的准备工作是必不可少的。
首先，需要对施工图纸进行详细的会审，确保设计方案的合理性和可行性。
对于复杂的节点和连接部位，要进行专门的分析和优化，以减少施工中的困难和风险。
其次，根据项目的规模和特点，制定科学合理的施工方案。
施工方案应包括施工流程、施工方法、施工机械的选择和布置、质量控制要点等内容。
同时，要考虑到施工现场的条件，如地形、交通、周边环境等因素，对施工方案进行相应的调整和优化。
此外，还需要做好材料的准备工作。
钢结构所用的钢材、焊材、连接螺栓等材料，必须符合设计要求和相关标准。
在材料进场前，要进行严格的检验和验收，确保材料的质量。
同时，要根据施工进度，合理安排材料的进场时间和堆放位置，以方便施工。
二、施工机械的选择和布置超大型项目的钢结构安装通常需要使用大型的施工机械，如塔吊、履带吊、汽车吊等。
在选择施工机械时，要根据钢结构的重量、形状、安装高度和位置等因素，综合考虑机械的起重能力、工作半径、起升高度等参数。
同时，要考虑到施工机械的经济性和通用性，尽量选择能够满足多种施工要求的机械。
在施工机械的布置方面，要根据施工现场的实际情况，合理规划机械的位置和行走路线。
要确保施工机械的工作范围能够覆盖整个施工区域，同时要避免机械之间的相互干扰和碰撞。
对于需要多台机械协同作业的情况，要制定详细的协同方案，明确各机械的工作任务和配合方式。
三、钢结构的运输和堆放钢结构在运输过程中，要采取有效的防护措施，防止构件的变形和损坏。
对于超长、超宽、超高的构件，要办理相应的运输手续，并制定专门的运输方案。
大跨度网架整体提升工法注意要点
大跨度网架整体提升工法注意要点大跨度网架是指跨度大于100米的建筑结构，其特点是自重大、跨度大、结构复杂。
在网络发展迅速的今天，大跨度网架已经成为建筑行业的热点之一，其运用广泛，包括体育馆、展览馆、航站楼等。
在大跨度网架的建设和维护过程中，整体提升工法是一个重要的环节。
本文将从整体提升工法的意义、注意要点、安全措施等方面进行详细介绍。
一、整体提升工法的意义整体提升工法是指将大跨度网架结构整体提升到预定位置的一种工法，其主要目的包括：1. 提高施工效率：采用整体提升工法可以避免集中架设大型钢结构、减少临时支撑的使用，从而提高施工效率，缩短工程周期。
2. 保证安全：整体提升工法可以减少人工操作的环节，降低了人员在高空工作的风险。
3. 提高精度：整体提升工法可以通过专业设备和技术手段，保证大跨度网架的精准定位，保证结构的整体稳定。
1. 重点检查结构强度在进行整体提升之前，必须对大跨度网架的结构强度进行全面检查，确保结构能够承受整体提升的重量和压力。
对于老化、疲劳等问题严重的结构部位，必须进行加固处理，以确保整体提升过程中的安全。
2. 确定整体提升方案在确定整体提升方案时，必须充分考虑大跨度网架的结构特点、现场条件等因素，确保整体提升的稳定性和安全性。
需要制定详细的方案，并进行充分论证和核查，不能操之过急。
3. 选用专业设备在进行整体提升作业时，必须选用专业的提升设备，例如大型千斤顶、液压提升系统等。
设备的选用必须符合国家标准和建筑规范的要求，且经过严格的检测和测试，确保设备的安全可靠性。
4. 控制提升过程在整体提升的过程中，必须严格控制提升的速度和力度，以避免结构的变形和损坏。
需要对提升过程进行全程监控和记录，确保提升过程的可控性和可预测性。
5. 加强沟通与协调整体提升是一个复杂的工程，需要各个施工单位之间的密切配合和沟通协调。
必须建立健全的施工组织机构和管理制度，确保施工过程的有序进行。
1. 加强安全教育培训在进行整体提升工法作业前，必须对参与施工的人员进行全面的安全教育培训，包括整体提升作业的流程、安全注意事项、紧急应急预案等内容，确保施工人员具备必要的安全意识和技能。
大跨度钢结构网架整体提升施工工法
大跨度钢结构网架整体提升施工工法一、前言随着建筑工程的发展，大跨度结构的运用越来越广泛。
大跨度结构的应用，一方面满足了现代建筑对于空间透明、形式美感的要求，另一方面又充分发挥了钢结构的优势，在施工速度、建筑安全和质量上占有绝对优势。
大跨度钢结构网架整体提升施工工法是一种全新的施工方式，能够快速、高效地完成大跨度结构的施工工作。
该工法具有一系列独特的特点，适用于各种大跨度钢结构施工工程。
二、工法特点大跨度采用钢结构作为承重体，在施工过程中，采用网架整体提升施工工法，实现了钢结构整体上升并完成与基础的合拢，从而大大缩短了施工时间和提高了施工效率。
大跨度钢结构网架整体提升施工工法具有以下特点：1. 工期短：采用这种施工工法，能够在较短的时间内完成大跨度钢结构的施工工作。
相比传统的施工方式，该工法的特点在于其施工速度快，使用钢结构的整体提升，免去了其他材料的多次拼装，可大大缩短施工时间，节约人力、物力、财力等资源。
2. 简单易用：大跨度钢结构网架整体提升施工工法操作简单，施工效果稳定。
整个施工过程中，无需采用大型机械设备，仅需少量辅助设备，就能够轻松完成整体提升工作。
易用性好，减少了维修成本和操作人员的数量，提高了施工效率。
3. 安全可靠：整体提升工法以钢结构为主体，具有优异的刚性和耐久性，稳定性能也更好。
施工过程中，操作工人仅需在钢结构的安全区域操作，减少了不必要的安全风险。
4. 质量稳定：该工法大大提高了加工精度，避免了安装误差，提高了产品质量的稳定性。
而且，整个施工过程中，钢结构件的外观平整、色泽均一，符合设计要求，有利于提高大型建筑的整体形象。
三、适应范围大跨度钢结构网架整体提升施工工法适用于各种大跨度结构工程，如商业中心、体育馆、高速铁路站、机场综合出发大楼、桥梁、高楼建筑、航站楼等。
在这些大型建筑工程中，传统的钢结构安装方式不仅费时费力，而且难度较大，因此整体提升工法的应用更为适宜。
四、工艺原理大跨度钢结构网架整体提升施工工法的工艺原理，在于整合各种施工技术和工种，利用专业维修工具，通过各种角度、逆向施工等技术手段将整体提升至预定位置。
网架结构安装施工工程(3篇)
第1篇一、工程准备1. 设计审查：在施工前，需对设计图纸进行仔细审查，确保设计符合相关规范要求，并针对现场实际情况进行必要的调整。
2. 材料准备：根据设计要求，提前采购所需钢材、螺栓、焊接材料等，并确保材料质量符合标准。
3. 施工队伍：组建一支经验丰富的施工队伍，对施工人员进行安全技术交底，提高施工人员的安全意识和操作技能。
4. 施工设备：准备必要的施工设备，如吊车、切割机、焊接机、测量仪器等，确保施工顺利进行。
二、施工过程1. 支座安装：按照设计要求，准确设置支座位置，确保支座水平、垂直度符合规范。
2. 杆件安装：根据设计图纸，依次安装各杆件，确保杆件位置、长度、角度符合要求。
3. 螺栓球安装：将螺栓球与杆件连接，注意螺栓紧固程度，确保连接牢固。
4. 焊接作业：采用合适的焊接方法，对连接部位进行焊接，确保焊接质量。
5. 高空作业：对于跨度较大的网架，需进行高空作业，注意安全防护措施。
6. 质量检查：在施工过程中，定期进行质量检查，确保施工质量符合规范要求。
三、质量控制1. 材料质量控制：严格审查材料质量，确保材料符合设计要求。
2. 施工过程质量控制：加强施工过程监管，确保施工质量。
3. 焊接质量控制：采用合适的焊接方法，确保焊接质量。
4. 高空作业质量控制：加强高空作业安全管理，确保施工安全。
四、施工结束1. 验收：施工结束后，进行竣工验收，确保工程质量。
2. 工程资料整理：整理施工过程中的各种资料，包括设计图纸、施工记录、质量检查报告等。
3. 施工总结：对施工过程进行总结，分析施工过程中存在的问题，为今后的施工提供借鉴。
总之，网架结构安装施工工程是一项复杂、严谨的工作。
在施工过程中，要严格按照规范要求，确保施工质量，为我国建筑事业的发展贡献力量。
第2篇一、网架结构的特点1. 结构轻巧：网架结构主要由杆件和节点组成，杆件多为钢管或型钢，节点多为螺栓球节点，整体结构轻巧，便于运输和安装。
2. 跨度大：网架结构具有较大的跨度，可以满足大型建筑和桥梁的跨度需求。

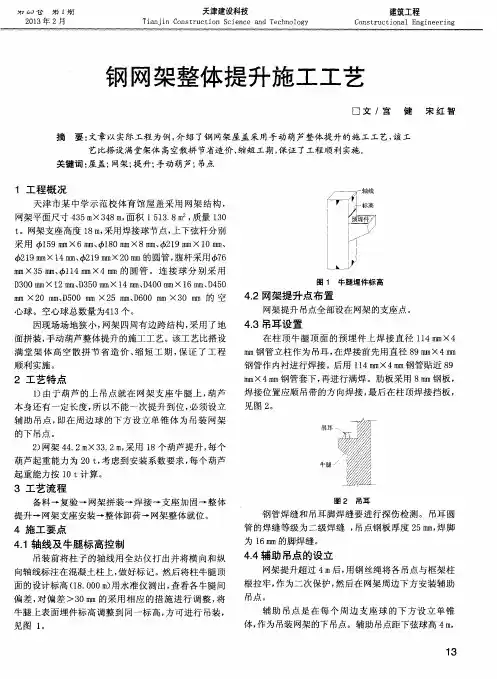

钢网架整体提升施工工艺
４ 施 工 要 点
４ ． １ 轴 线及牛腿标 高控 制
吊装前将柱子 的轴线用全站仪打 出并将横 向和纵
向轴线 标注 在 混凝 土柱 上 ， 做好 标记 。然后 将 柱牛腿 顶
４ ． ４辅助 吊点的设立
网架 提升 超过 ４ ｍ后 ， 用 钢丝 绳将 各 吊点与框 架 柱 根拉 牢 ， 作 为二 次 保护 ， 然 后 在 网架 周边 下 方 安装 辅 助
也 要等 长 ， 采 用 的钢 丝 绳 型 号相 同 ， 绳 绑 扎方 法 相 同 。
起 重 能力 按 １ ０ ｔ 计算。
３ 工 艺 流 程
备料 一复 验 一 网架 拼装 一 焊 接 一支座 加 固一 整体
图 ２ 吊耳
提 升 一 网架 支座 安装 一整 体 卸荷 一 网架整体 就位 。
钢 管焊 缝 和 吊耳 脚 焊缝 要进 行 探 伤检 测 。 吊耳 圆 管 的焊 缝等 级 为 二级 焊 缝 ， 吊点钢 板 厚度 ２ ５Ⅱ Ⅱ ｎ ， 焊 脚 为 １ ６ ｌ ｉ ｌ ｍ的脚焊 缝 。
４ ． ２网架提升点布 置
网架提 升 吊点全 部 设在 网架 的支座 点 。
心 球 。空心 球 总数 量为４ １ ３个 。 因现 场场 地狭 小 ， 网架 四周有 边 跨 结构 ， 采 用 了地 面拼 装 ， 手 动葫 芦整 体提 升 的施 工工 艺 。该 工艺 比搭 设 满堂架 体高空散拼节 省造价 、 缩短 工期 ， 保 证 了 工程
吊点 。
面的设计标高 （ １ ８ ． ０ ０ ０ ｍ ） 用水准仪测 出， 查看各牛腿 问 偏差 ， 对 偏 差 ＞３ ０ ｎ ｌ ｍ的采 用 相 应 的措 施 进 行 调 整 ， 将
牛 腿上 表 面 埋件 标 高 调整 到 同一 标 高 ， 方 可进 行 吊装 ，
钢结构工程整体提升法施工工艺标准
（3）提升设备的负荷能力应按额定能力乘以折减系数，电动螺杆升板机为0.7-0.8；穿心式液压千斤顶为0.5-0.6。升板机的折减系数主要考虑其安全使用性能，该机不宜负荷过大。该类液压千斤顶在液压管道及接头等较有把握时可适当提高负荷。但该类千斤顶的冲程非恒值，负荷大时冲程就小，负荷小时冲程就大，故使用时应注意使各千斤顶负荷接近，以利于同步提升。
6.另见2.4.4条
2.17整体提升法——材料和质量要点
2.17.1 材料的关键要求
（见2.5.1材料的关键要求）
2.17.2技术质量关键要求。
1.提升设备布置与负荷能力
网架整体提升，一般采用小机群（电动螺杆升板机、液压滑模千斤顶等），其布置原则是：（1）网架提升时受力情况应尽量与设计受力情况接近；
2×2.4×2.3
分主控制房，从控制房
2.16.6作业条件：
1.网架结构在地面就位拼好，检查验收完毕，其他附属结构及设备安装完毕，并通过验收。
2.承重柱（包括接高钢柱）或拔杆立好（包括缆风）经检查合格，（主要稳定性）。
3.提升系统就位，检查无误。
4.提升过程结构上障碍物清除。
5.核实网架高空就位后补安装的杆件、规格、数量（包括部分量体裁衣杆件）。
由于各点提升差引起的内力值，可通过计算求得。
3.柱的稳定问题
当网架架采用整体提升法施工时，应使下部结构在网架提升时已形成稳定的框架体系，否则应对独立柱进行稳定性验算，如稳定性不够，则应采取措施加固。一般可采取下列措施：
（1）网架四角沿轴线方向每角拉二根缆风绳，以承受风力，减少柱子的水平荷载。缆风绳应以能抗7级风设计，平时放松，当风力超过5级时拉紧。
1.除按2.4.3机具表外，补充如表2.14.5-1
钢结构工程整体顶升法施工方案
钢结构工程整体顶升法施工方案1 定义:网架整体顶生法是把网架在设计位置的地面拼装成整体,然后用千斤顶将网架整体顶升到设计标高.2 技术准备1.顶升法利用原有结构柱作为顶升支架,也可另设专门的支架或枕木垛垫高.2.顶升法一般用液压千斤顶顶升,设备较小,当少支柱的大型网架采用顶升方法施工时,也用专用的大型千斤顶.3.除用专用支架外,顶升时网架支承情况与使用阶段基本一致.4.为了充分发挥千斤顶的起重能力,可将全部屋面结构及电气通风设备在地面安装完毕,一并顶升至设标高,减少高空作降低成本.5.顶升法是将千斤顶放在网架的下面,顶升行程路线必须设导向措施,以防网架顶升过程中网架发生偏转.3 材料要求1.顶升支架或枕木的材料应符合有关标准.2.导向滑道一般用园钢、槽钢、角钢等.3.其他材料按2.4.2条规定执行.4 主要机具1.除按2.4.3机具表外,补充如表4-1表4-1 主要机具5作业条件1.网架结构连地面就位拼好,检查验收完毕,其他附属结构及设备安装完毕,并通过验收.2.用原有结构柱作为顶升支架,或另设专门顶升支架进行稳定性计算,如果不够进行加固或采取缆风措施,经检查合格.3.选好和做好枕木垛,支搭牢固,做为千斤顶支座,验收合格.4.做好导向滑道,位置准确牢固.5.安装顶升设备,并试顶,检查合格.6.除以上几条外,遵照2.4.4作业条件执行.2.21 整体顶升法—材料和质量要点2.21.1材料的关键要求.1.对专用顶升支架,材料质量枕木做千斤顶支座的枕木质量,必须符合有关质量标准.2.缆风用的钢丝绳、导向用的型钢均符合有关标准.2.21.2技术质量关键要求.1.顶升的同步控制及垂直上升.网架整体顶升时必须严格保持同步,如各支点间产生升差会造成下列的影响.1)造成杆件内力和柱顶压力的变化.其影响程度与网架结构形成、顶升支点的间距、升差的大小等有关.网架刚度愈大、顶升点愈近、升差愈大,则对杆件内力影响就愈大,反之则小.网架规程中规定千斤顶负荷折减系取0.4-0.6大体上是合适的.网架整体顶升时,各顶升点的允许升差值为各顶升支柱间距的1/1000,且不大于30mm.2)造成网架的偏移.(1)由于顶升时升差值的影响,会引起结构杆件和千斤顶受力不均而造成危害.如提升差值控制在网架规程规定范围内,重屋盖时使杆力控制在容许应力范围内.但是,控制提升高差更重要的是为了减少网架的偏移.(2)影响网架偏移的主要因素是顶升时不同步造成的,其次是柱子的刚度.由顶升时不同步造成网架偏移值多大？这与网架的刚度和顶升点距离有关.网架的偏移,往往是这些因素的综合影响.网架偏移值和方向也是随机的,事先不易估计准确.纠偏方法也较麻烦且不安全.因此,在操作上应严格控制各顶升点的同步上升是积极的措施.即应以预防为主的观点,尽量减少这种偏移.(3)设置导轨很为重要.在试验工程中发现,网架在向上运动中不需要太大的水平力,网架即能平移.导轨的作用不但使网架垂直地上升而且是安全装置.在该工程中结构柱的四根角钢即起导轨的作用,角钢与支座板间空隙为20mm, 即顶升过程中不允许网架偏移20mm.在顶升过程中曾有数次接近角钢,均通过纠偏给予还原.(4)纠偏方法可以把千斤顶垫斜或人为造成反向升差,或将千斤顶平放,水平支顶网架支座.由于以上两点理由,网架顶升时应控制网架的同步上升,升差值应控制在规定范围内.2.柱子稳定当利用结构柱作为顶升的支承结构时,应注意柱子在顶升过程中的稳定性.1)应验算柱子在施工过程中承受风力及垂直荷载作用下的稳定性.2)并采取措施保证柱子在施工期间的稳定性.3)及时连接上柱间支撑、钢格构柱的缀板;当为钢筋混凝土柱时,如沿柱高度有框架梁及连系梁时, 应及时浇筑混凝土.(4)网架顶升时遇到上述情况,均应停止顶升,待柱的连系结构施工完毕,并达到要求强度后再继续顶升.。
机库大厅钢网架整体提升施工方案
廣州XXXXXX 維修設施二期工程鋼網架整體提升專項方案XXXX 建設工程股份有限公司二零一二年八月目錄1工程概况 ..........................................................................................错误！未定义书签。
1.1工程概况............................................................................. 错误！未定义书签。
1.2焊接球种类......................................................................... 错误！未定义书签。
1.3连接节点大样..................................................................... 错误！未定义书签。
2整体提升施工技术 .......................................................................... 错误！未定义书签。
2.1整体提升施工思路............................................................. 错误！未定义书签。
2.2整体提升系统组成............................................................. 错误！未定义书签。
2.3整体提升原理..................................................................... 错误！未定义书签。
2.4液压提升控制..................................................................... 错误！未定义书签。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢网架结构安装施工整体提升法施工准备
2.5.16.1 定义
整体提升法是指在结构柱上安装提升设备提升网架。
2.5.16.2 整体提升法分类
（1）单提网架法：网架在设计位置就地总拼后，利用安装在柱子上的小型设备（穿心
式液压千斤顶）将网架整体提升到设计标高上然后下降就位、固定。
（2）网架爬升法：网架在设计位置就地总拼后，利用安装在网架上的小型设备（穿心
式液压千斤顶），提升锚点固定在柱上或拔杆上，将网架整体提升到设计标高，就位、固定。
（3）升梁抬网法：网架在设计位置就地总拼，同时安装好支承网架的装配式圈梁（提
升前圈梁与柱断开，提升网架完成后再与柱连成整体），把网架支座搁置于此圈梁中部，在
每个柱顶上安装好提升设备，这些提升设备在升梁的同时，抬着网架升至设计标高。
（4）升网滑模法：网架在设计位置就地总拼，柱是用滑模施工。
网架提升是利用安装
在柱内钢筋上的滑模用液压千斤顶，一面提升网架一面滑升模板浇筑混凝土。
2.5.16.3 技术准备
（1）提升的几种方法：都是根据网架形式、重量，选用不同起重能力的液压穿心式千
斤顶，钢绞线（螺杆）、泵站等进行网架提升。
（2）提升阶段网架支承情况不变，对利用的结构柱一般情况不需要加固，如果柱顶上
做出牛腿或采用拔杆（放提升设备或提升锚点），需验算结构柱稳定性，如果不够，对柱或
拔杆采取稳定措施，如设缆风等。
（3）为了更好地发挥整体提升法的优越性可将网架屋面板、防水层、顶棚、采暖通风
及电气设备等全部在地面及最有利的高度上进行施工，可大大节省施工费用。
通过提升设备验算，当不能满足全部屋面结构整体提升时，也可安装部分屋面结构后再
提升。
应当注意的是，为防止屋面结构安装后在提升过程中产生扭曲而造成局部出现裂纹，要
采取必要的加固处理。
（4）单提网架法和网架爬升法，都需要在原有柱顶上接高钢柱约2－3m，并加悬挑牛
腿以设置提升锚点。
（5）单提网架法的操作平台设在接高钢柱上，网架爬升法的操作平台设在网架上弦平
面上。
（6）放好网架支座处的轴线及标高。
升梁抬网法网架支座应搁置在圈梁中部，升网滑模法网架支座应搁置在柱顶上，单提网
架法、网架爬升法网架支座可搁置在圈梁中部或柱顶上。
（7）网架整体提升法一般情况下适宜在设计平面位置地面上拼装后垂直提升就位。
如
网架垂直提升到设计标高后还需水平移动时，需另加悬挑结构结合滑移法施工就位到设计位
置。
2.5.16.4 材料要求
（1）钢绞线：（EVRONRM138－79）标准，φ15.24，高强度低松弛钢绞线。
（2）其他材料参见2.5.4.2 条有关规定。
2.5.16.5 主要机具
除按2.5.4.3 机具表外，补充机具如表2.5.16.5。
2.5.16.6 作业条件
（1）网架结构在地面就位拼好，检查验收完毕，其他附属结构及设备安装完毕，并通
过验收。
（2）承重柱（包括接高钢柱）或拔杆（包括缆风）立好检查合格（特别是稳定性）。
（3）提升系统就位，检查无误。
（4）提升过程结构上障碍物清除。
（5）核实网架高空就位后补安装的杆件、规格、数量。
（6）参见2.5.4.4 作业条件要求。
