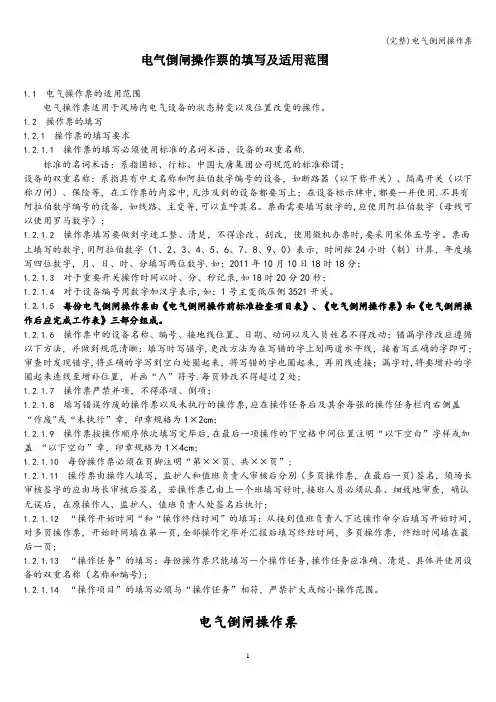

华能XX电厂企业标准

电气倒闸典型操作票

-------------------------------------------------------------------------------------- 前言

本标准规定了日照电厂二期电气专业相关的运行操作，本标准只对正常方式的电气倒闸操作做出了规定，遇有特殊情况和特殊方式应根据倒闸操作原则、运行规程及有关规定办理。

本标准适用于集控运行专业及其外围岗位，不适于其它专业。

因未经过调试或试运行验证，本标准如有跟倒闸操作原则及规程、图纸、以及实际布置和运行方式相冲突的地方，应及时反馈运行部。

本标准由运行部负责解释。

引用标准

华能集团公司《电力安全作业规程》（电气部分）（试行）

华能国际电力股份有限公司《工作票和操作票管理办法》（HZD-46-SC07）

引用资料

设备制造厂说明书

设计院设计资料

本标准编写：

本标准审核：

本标准批准：

目录

1．发变组倒闸操作票

1.1#3发变组检修后恢复热备用操作

1.2#3发变组转冷备用

1.3#3发变组破坏备用转检修

1.4＃3发电机励磁系统恢复热备用

1.5＃3发电机励磁系统破坏备用

2．发电机解并列操作

2.1发电机程控启动方式与系统并列

2.2发电机“自动方式”升压，自动准同期与系统并列

2.3发电机“手动方式”升压，自动准同期与系统并列

2.4#3发电机与系统解列操作票

3．启/备变倒闸操作

3.1220KV#02启备变由热备用转检修

3.2220KV#02启备变由检修转热备用

4．6KV厂用电切换操作

4.1#3机6KV工作A、B段由#3高厂变供电倒至#02启备变供电

4.2#3机6KV工作A、B段由#02启备变供电倒至#3高厂变供电，#02启备变热备用

5.220KV线路操作

5.1220KV乙站电村I线221开关由运行转检修

5.2200KV电村I线221开关由检修转运行

6.220KV母线操作

6.1220KV电村II线222开关、#4发变组204开关由II母线倒至I母线运行，II母线及母联200开关由运行转检修

6.2200KVII母线及母联200开关由检修转运行；电村II线222开关、#4发变组204开关由I 母线倒至II母线运行

7.400V厂用系统操作

#3机400V汽机PCA段停电并设安全措施

＃3机汽机MCCIA母线停电检修做安全措施

＃3机保安PC段撤除安全措施并送电

#3机保安PC段停电并设安全措施

8.直流系统操作

8.1220V直流系统操作

8.1.1#3机220V直流B充电器倒至A充电器运行

8.1.28.1.2.#3机220V直流蓄电池充放电退出运行

8.1.38.1.3.#3机220V直流蓄电池充放电投入运行

8.2110V直流系统操作

8.2.1集控室#3机110v直流#1蓄电池组投入运行步骤

8.2.28.2.2.集控室#3机110v直流#1蓄电池组退出运行步骤

8.2.38.2.3.集控室#3机110v直流#1蓄电池组由3A充电柜倒至备用充电柜充电的步骤

8.2.48.2.4.升压站110v直流#1蓄电池组投入运行步骤

8.2.58.2.5.升压站110v直流#1蓄电池组退出运行步骤

9．煤灰脱硫6KV、400V操作

9.1＃3机停运，二期脱硫6KVA段切至由联络开关供电

9.2#3机脱硫低压变A拆除安全措施恢复400V脱硫PCA段正常供电，备用电源开关恢复热备用

9.3.＃3机6KVA段停电，煤灰6KVⅡA段由联络开关供电

9.4.＃3机6KVA段恢复正常运行，煤灰6KVⅡA段由联络开关供电恢复正常运行方式

9.5.电除尘备变PC段停电并设安全措施

9.6电除尘备用段撤除安全措施并送电恢复正常运行方式

9.7.输煤变A停电，400V输煤A段倒由联络开关运行

9.8.输煤变恢A恢复送电400V输煤A段由联络开关运行倒至正常运行方式

1.发变组倒闸操作票

1.1#3发变组检修后恢复热备用操作

1.1.1检查#3发变组所有检修工作已结束，工作票已收回

1.1.2拆除在发电机出口避雷器处挂的＃接地线一组

1.1.3拖出＃3机6KV工作A段工作电源进线开关所属接地小车

1.1.4将＃3机6KV工作A段工作电源进线开关送至“隔离”位置

1.1.5检查＃3机6KV工作A段工作电源进线开关各部良好

1.1.6送上＃3机6KV工作A段工作电源进线开关开关所属控制、保护、加热等电源小开

关

1.1.7装上＃3机6KV工作A段工作电源进线PT一次保险，将其送入工作位置，合上二

次小开关。

1.1.8拉开＃3机6KV工作B段工作电源进线开关所属接地小车

1.1.9将＃3机6KV工作B段工作电源进线开关送至“隔离”位置

1.1.10检查＃3机6KV工作B段工作电源进线开关各部良好

1.1.11送上＃3机6KV工作B段工作电源进线开关所属控制、保护、加热等电源小开关1.1.12装上＃3机6KV工作B段工作电源进线PT一次保险，将其送入工作位置，合上二

次小开关。

1.1.13在#3机脱硫变低压侧开关处将接地小车拖出柜外

1.1.14将#3机脱硫变工作电源进线开关推至“隔离”位置

1.1.15送上#3机脱硫变工作电源进线开关所属控制、保护、加热等电源小开关

1.1.16合上#3发变组203间隔刀闸、接地刀闸动力电源开关

1.1.17拉开#3发变组接地刀闸203－D1

1.1.18检查#3发变组接地刀闸203－D1三相确已拉开

1.1.19拉开#3发变组接地刀闸203－D2

1.1.20检查#3发变组接地刀闸203－D2三相确已拉开

1.1.21拉开#3发变组203间隔刀闸、接地刀闸动力电源开关

1.1.22确认#3发变组所有临时安全措施已全部拆除
