专题地图的设计与编绘
03
02
2.图面内容的安排
主图的方向一般应按惯例定位上北下南。特殊情况下可适当偏离，但要绘制明确的指北方向线。
移图：制图区域的形状、地图比例尺与制图区域的大小难以协调时，可将主图的一部分移到图廓内较为适宜的区域，这就称为移图。因此，移图也是主图的一部分。移图的比例尺可以与主图比例尺相同，但经常也会比主图的比例尺缩小。移图与主图区域关系的表示应当明确无误。
三、地图集的编制方法
地图分幅
f
f
图面配置
f
图幅内容及轮廓界线：图集中，相关图幅之间的内容都是互相联系的或相互制约的，其地带性界线或专业类型界线也必然因相关而产生图形上的相似或相通。
04
选题与结构：地图集一般都分为若干图组。图组的设计及所包括的图幅，应服从主题需要。
03
统一与协调原则是地图集编制工作中的一条基本原则，是保证图集科学性、实用性的关键。这条原则可以体现在许多方面，主要包括：
（四）图面内容的安排（图面配置） 1.良好的图面配置总体效果 （1）符号及图形的清晰与易读； （2）整体图面的视觉对比度强； （3）图形突出于背景； （4）图形的视觉平衡效果好； （5）图面设计的层次结构合理 视觉平衡的图形设计 视觉平衡的图形设计
01
第一 ，在区域空间上，要突出主区与邻区是图形与背景的关系，增强主图区域的视觉对比度。
04
3.地理底图编制
（一）表示方法的选择
四 专题地图内容的设计
图例设计 图例是地图上所使用全部地图符号的说明，是人们在地图上探索客观世界的一把钥匙。图例对地图信息传递的全过程都具有重要意义。图例可以分为工作图例与应用图例两种。工作图例的对象主要是编图人员；应用图例的对象则是读图、用图者。图例设计应遵循一些基本要求，其中最主要是图例符号的完备性、一致性及图例系统的科学性。 完备性指图例应包括图幅中所有出现的专题符号。
专题地图制作方法
1 专题地图专题地图的创建专题地图是用于分析和表现数据的一种强有力的方式。
用户可以通过使用专题地图将数据图形化，从而使数据以更直观的形式在地图上表现出来。
比如通过使用专题渲染可以在地图上显示数据，从而可以清楚直观地看出在数据记录中难以发现的模式和趋势，为用户的决策支持提供依据。
根据提供的数据创建范围值专题图、直方图专题图、饼图专题图、等级符号专题图、点密度专题图、独立值专题图、格网专题图。
专题地图的修改专题地图以图层的方式在地图窗口中显示，用户可以像操作普通图层一样操作专题地图图层，对其进行放大、缩小、显示等操作。
对于已经创建的专题地图，可以对其进行修改以获得满意的效果。
修改专题地图的方法有以下几种。
通过【地图】| 【修改专题地图】菜单选项进行修改。
在【地图图层】对话框中选择要修改的专题地图图层，然后单击【专题】按钮。
在地图图例窗口中双击希望修改的专题地图图例激活地图图例窗口，然后选择【图例】| 【属性】菜单项。
专题地图制作Mapinfo为制作专题地图提供了强有力的支持。
在Mapinfo 环境下，即可创建单变量专题地图（如范围、等级符号、点密度和独立值等），也可创建多变量专题地图（如直方图和饼图等）。
在图40中左侧7个按钮列出了各种专题图的样式，下面将分别介绍几种专题地图的制作：(1) 范围专题图范围专题图是一种单变量专题图，应用广泛。
它按照设置的范围来显示数据，用颜色、图案来渲染范围，以点、线、区域来说明数据。
在反映数值与地理区域的关系（如家庭收入、销售量等），或希望表现诸如人口密度（人口除以面积）的比例信息时，专题地图非常有用。
下面以创建1994年世界人口范围专题图为例，介绍范围专题图的创建方法。
首先选择 Map->Create Thematic Map 菜单，运行创建专题图向导，出现 Create Thematic Map—Step 1 of 3 对话框。
图40 Create Thematic Map—Step 1 of 3 对话框在Type 栏中选择 Ranges 项，表示要创建一范围专题图。
《地图绘制技术》实训指导书.doc

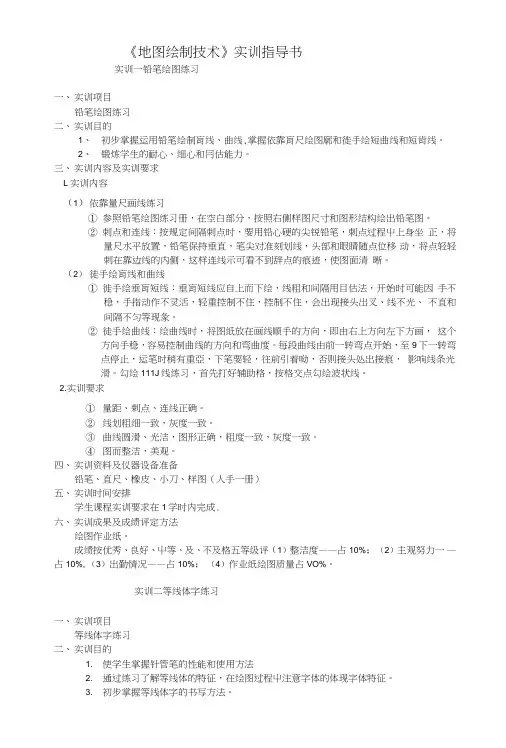

《地图绘制技术》实训指导书实训一铅笔绘图练习一、实训项目铅笔绘图练习二、实训目的1、初步掌握运用铅笔绘制肓线、曲线,掌握依靠肓尺绘图廓和徙手绘短曲线和短肯线。
2、锻炼学生的耐心、细心和冃估能力。
三、实训内容及实训要求L实训内容（1）依靠量尺画线练习①参照铅笔绘图练习册，在空白部分，按照右侧样图尺寸和图形结构绘出铅笔图。
②刺点和连线：按规定间隔刺点时，要用铅心硬的尖锐铅笔，刺点过程屮上身坐正，将量尺水平放置，铅笔保持垂直，笔尖对准刻划线，头部和眼睛随点位移动，将点轻轻刺在靠边线的内侧，这样连线示可看不到辞点的痕迹，使图面清晰。
（2）徒手绘肓线和曲线①徙手绘垂肓短线：垂肓短线应自上而下绘，线粗和间隔用目估法，开始时可能因手不稳，手指动作不灵活，轻重控制不住，控制不住，会出现接头出叉、线不光、不直和间隔不匀等现彖。
②徒手绘曲线：绘曲线时，将图纸放在画线顺手的方向，即由右上方向左下方画，这个方向手稳，容易控制曲线的方向和弯曲度。
每段曲线由前一转弯点开始，至9 下一转弯点停止，运笔时稍有重亞，下笔要轻，往前引着呦，否则接头处岀接痕，影响线条光滑。
勾绘111J线练习，首先打好辅助格，按格交点勾绘波状线。
2.实训要求①量距、刺点、连线正确。
②线划粗细一致，灰度一致。
③曲线圆滑、光洁，图形正确，粗度一致，灰度一致。
④图而整洁，美观。
四、实训资料及仪器设备准备铅笔、直尺、橡皮、小刀、样图（人手一册）五、实训时间安排学生课程实训要求在1学时内完成.六、实训成果及成绩评定方法绘图作业纸。
成绩按优秀、良好、屮等、及、不及格五等级评（1）整洁度——占10%；（2）主观努力一—占10%, （3）出勤情况——占10%；（4）作业纸绘图质量占VO%。
实训二等线体字练习一、实训项目等线体字练习二、实训目的1. 使学生掌握针管笔的性能和使用方法2. 通过练习了解等线体的特征，在绘图过程屮注意字体的体现字体特征。
3. 初步掌握等线体字的书写方法。
GIS专题地图制作

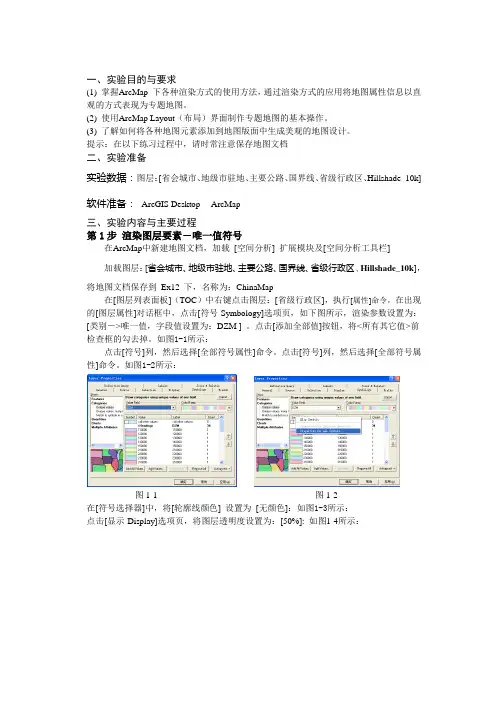

一、实验目的与要求(1) 掌握ArcMap 下各种渲染方式的使用方法，通过渲染方式的应用将地图属性信息以直观的方式表现为专题地图。
(2) 使用ArcMap Layout（布局）界面制作专题地图的基本操作。
(3) 了解如何将各种地图元素添加到地图版面中生成美观的地图设计。
提示：在以下练习过程中，请时常注意保存地图文档二、实验准备实验数据：图层：[省会城市、地级市驻地、主要公路、国界线、省级行政区、Hillshade_10k] 软件准备：ArcGIS Desktop ---ArcMap三、实验内容与主要过程第1步渲染图层要素－唯一值符号在ArcMap中新建地图文档，加载[空间分析] 扩展模块及[空间分析工具栏]加载图层：[省会城市、地级市驻地、主要公路、国界线、省级行政区、Hillshade_10k]，将地图文档保存到Ex12 下，名称为：ChinaMap在[图层列表面板]（TOC）中右键点击图层：[省级行政区]，执行[属性]命令，在出现的[图层属性]对话框中，点击[符号-Symbology]选项页，如下图所示，渲染参数设置为：[类别－>唯一值，字段值设置为：DZM ] 。
点击[添加全部值]按钮，将<所有其它值>前检查框的勾去掉。
如图1-1所示：点击[符号]列，然后选择[全部符号属性]命令。
点击[符号]列，然后选择[全部符号属性]命令。
如图1-2所示：图1-1 图1-2在[符号选择器]中，将[轮廓线颜色] 设置为[无颜色]：如图1-3所示：点击[显示-Display]选项页，将图层透明度设置为：[50%]: 如图1-4所示：图1-3 图1-4现在图层：省级行政区根据字段[DZM]进行唯一值渲染，且有伪三维效果（关闭[省级行政区]和[Hillshade_10k]之外的其它所有图层）关闭并移除图层：[Hillshade_10k]显示图层：[国界线]，在[TOC]中右键点击图层：[国界线]，执行[属性]命令，在出现的[图层属性]对话框中将渲染方式设置为[单一符号]，点击[符号设置]按钮（如图1-5）在[ 符号选择器]对话框中选择一种线状符号（如图1-6所示）图1-5 图1-6显示图层:[地级城市驻地],并参考以上操作及下图所示,设置图层渲染方式:如图所示：第2步标注图层要素在TOC中，右键点击图层：[省级行政区]，执行[属性]命令，在出现的[图层属性]对话框中，点击[标注]选项页，确认标注字段为：[Name],点击[符号]按钮，如图2-1所示在[符号选择器]对话框中，将标注字体大小设置为: [12], 点击[属性]按钮(如图2-2所示):图2-1 图2-2在[编辑器]对话框中, 点击[掩模]选项页, 并将大小设置为: [2]:如图2-3所示：连续三次[确定]后退出以上对话框,返回ArcMap 视图界面.显示图层: [地级城市驻地],并参考以上方法及下图效果进行标注: 如图2-4所示：图2-3 图2-4第3步渲染图层要素—分类渲染在TOC 中,右键点击图层[省级行政区], 执行[属性]命令,然后在[图层属性]对话框中点击[符号]选项页,将渲染方式设置为: [渐变颜色渲染, 字段: Area,分类:5, 自然间隔分类法] 如图3-1所示：在上图中,点击[分类]按钮可选择不同的分类方法:，3-2所示：图3-1 图3-2自然间隔分类: 等间隔分类渲染：分位数分类渲染：标准差分类渲染：第4步渲染图层要素—点密度渲染参照前面的步骤，对图层：[省级行政区]进行点密度渲染，如图4-1所示：根据人口字段：POPU计算点密度，如图4-2：图4-1 图4-2第5步渲染图层要素—图表渲染参照前面的步骤，对图层：[省级行政区]进行点密度渲染，如图5-1所示：根据1998GDP、1999GDP、2000GDP属性生成柱状图渲染方式，如图5-2所示：图5-1 图5-2第6步创建地图版面在上一步的基础上进行，将图层[省级行政区]的渲染方式恢复为[唯一值渲染，基于NAME 字段]，如下图6-1所示：在ArcMap中，点击按钮切换到布局视图界面。
