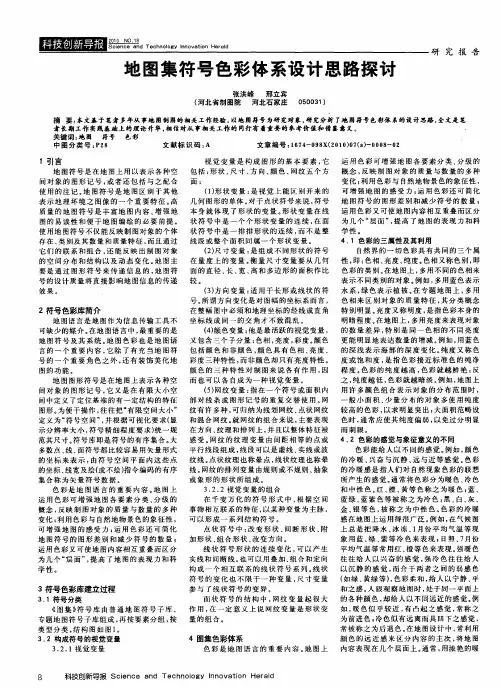

地图集符号色彩体系设计思路探讨
（） 向变 量 ： 用 于 长 形 或 线状 的 符 水 系 ， 色 表 示 植 被 专 题 地 图上 ， ３方 适 绿 在 多用 其 号 。 谓方 向变 化 是 对 图幅 的 坐标 系而 言 ， 色 相 来 区 别 对 象 的 质 量 特 征 ， 分 类 概 念 所 在 整 幅 图 中 必须 和 地 理 坐标 的 经线 或 直 角 特 别 明显 。 度 又称 明度 ， 指 色 彩 本 身的 亮 是 ２符号色彩库简介 明 暗程 度 。 在地 图上 ， 用亮 度 来 表现 对 象 多 地 图语 言 是 地 图作 为 信 息 传 输 工 具 不 坐 标 线 成 同 一 的 交 角 才 不 致 混 乱 。 特 可 缺 少 的媒 介 。 在地 图语 言 中 ， 最重 要 的 是 （ ） 色 变量 ： 是最 活 跃 的视 觉 变 量 ， 的 数 量 差 异 ， 别是 同一 色 相 的 不 同 亮 度 ４颜 他 例 用蓝 色 地 图符 号 及 其 系 统 。 图色 彩 也 是地 图 语 又 包 含 三个 子 分 量 ： 相 ， 度 ， 度 。 色 更 能 明显 地 表 达 数 量的 增 减 。 如 ， 地 色 亮 彩 颜
１引言
视觉变量 是构成 图形的基 本要素 ， 它 运 用 色 彩 可 增 强 地 图各 要 素 分 类 、 级 的 分
地 图符 号是 在地 图上 用以 表 示 各 种 空 包 括 ： 状 、 寸 、 向 、 色 、 纹 五 个 方 概 念 ， 形 尺 方 颜 网 反映 制 图 对 象 的 质 量 与 数 量 的 多种 间 对 象 的 图形 记 号 ， 者 还 包 括 与 之 配 合 面 ： 或 变 化 ； 用 色 彩 与 自然地 物 景 色 的象 征 性 ， 利 运 使 用 的 注 记 。 图符 号 是 地 图 区 别 于 其 他 地 （） 状 变 量 ： １形 是视 觉 上 能 区 别 开 来 的 可 增 强 地 图 的 感 受 力 ； 用 色 彩 还 可 简化
地图学课后思考题
第一章．地图的基本知识地图的基本特性：可量测性；直观性；一览性地图：根据一定的数学法则将地球上的自然和人文现象，使用地图语言,通过制图综合，缩小反映在平面上，反映各种现象的空间分布、组合、联系、数量和质量特征及其在时间中的发展变化.数字地图：具有确定坐标和属性特征，按特殊数学法则构成的地理现象离散数据的有序组合。
电子地图：数字地图经过可视化处理在屏幕上显示出来的地图。
地图按内容分类：普通地图、专题地图国家基本比例尺地图:1：5千、1:1万、1：2.5万、1：5万、1：10万、1：25万、1:50万、1：100万,共8中比例尺的普通地图。
地图内容:数学基础、地理要素、整饰要素地图的成图方法:实测成图、编绘成图计算机制图的基本过程及内容：地图设计、数据输入、数据处理、图形输出第三章．地图投影的基本理论一. 地图投影变形表现在哪几个方面?为什么说长度变形是主要变形?答:(1）长度变形面积变形角度变形（2）由于地图投影上各点是变形时不相同的,我们先从普通的意义上来研究某一点上变形变化的特点，再深入研究不同点上的变形变化规律,便不难掌握整个投影的变化规律。
各种变形(面积、角度等）均可用长度变形来表示,因此长度变形时各种变形的基础.二.什么是长度比、长度变形？什么是面积比和面积变形？什么是角度变形？答：长度比（u）：地面上微分线段投影后长度ds`与它固有长度ds之比值。
公式u=ds`/ds 长度变形:长度比与1的差值。
公式Vp=u-1面积比（p)：地面上微分面积投影后的大小dF`与它固有面积dF的比值。
公式P=dF`/dF 面积变形：面积比与1的差值。
公式：vp=P-1角度变形：某一角度投影后角值B`与它在地面上的固有角值B之间之差的绝对值.三．。
地图投影是如何进行分类的？答：(1）按变形性质分类：等角等面积任意（2）按投影方式分类：几何投影：A。
按辅助投影面类型分：方位圆柱圆锥B.按辅助投影面和地球的位置关系分：正轴横轴斜轴条件投影:条件投影式在几何投影的基础之上,根据某些条件按数学法则加以改造形成的.分为方位投影圆柱投影圆锥投影多圆锥投影伪方位投影伪圆柱投影伪圆锥投影四。
地图配色方法与策略
地图配色方法与策略1引言色彩搭配无时无刻不都在影响着我们对物品的感知和评价。
超市货架上商品的包装盒，服装设计中的色彩搭配等，往往人们第一眼关注到的是物品整体呈现的色彩效果，其后才是具体的设计细节。
一幅优质的地图，除了文字描述、符号布局合理外，地图的幅面色彩和地图上各地物的色彩搭配也应符合地图的应用特色。
合理的地图配色可以简化地图符号系统，如同一种线型，蓝色表示河流，棕色为等高线；地图色彩可以改善地图的视觉效果，使地图更容易判读。
2颜色的基本知识2.1颜色构成三要素颜色的品种变化无尽、绚丽多彩，但各种颜色之间存在一定的内在联系，每一种颜色都可用3个参数来确定，即色调、明度和饱和度。
色调（Hue）：是彩色彼此相互区别的特征，决定于光源的色谱组成和物体表面所发射的各波长对人眼产生的感觉，由色光的主波长决定。
色相最基本的代表色是红R、黄Y、绿G、青B、紫P五种。
此五种颜色在人们的生理和心理方面有明确的特征，色相的心理反应特征是暖色或冷色。
色相之间的关系可以用色相环表示。
明度（Lighteness）：也称为亮度，是表示物体表面明暗程度变化的特征值；通过比较各种颜色的明度，颜色就有了明这和深暗之分。
人眼感觉到的颜色明暗程度，与光的反射率项对应，最亮为白色，最暗为黑色，把黑白两色中间的灰色按明度等级间隔序列组合成明度10个等级0-10.光线的强弱影响人们的情感，明亮的物理对人们的心理刺激大，暗淡的物体对人们的心理刺激小。
饱和度（Chroma）：也称为彩度，是表示物体表面颜色浓淡的特征值，使色彩有了鲜艳与阴晦之别。
色调、明度和饱和度构成了一个立体，用这三者建立标度，我们就能用数字来测量颜色。
人的眼睛是根据所看见的光的波长来识别颜色，可见光谱中的大部分颜色可以由三种基本色光按不同的比例混合而成，这三种基本色光的颜色就是红Red，绿Green，蓝Blue三原色光。
这三种光以相同的比例混合、且达到一定的强度，就呈现白色/白光；若三种光的强度均为零，就是黑色。
浅析色彩设计在地图中的应用
［】汤顺青 ，色度学 北京理工大学出版社 。 ３
１ ０ ９９
印象色相似 ， 便于读者引起联想。
（） ３ 区域底色设色应 浅淡 ，反映区域范
合理使 用并没有解决 ， 图上 的色彩具有艺 地 术性和信息载体的双重特 性 ， 正确 的设色方
案不仅给人 以美感 ，还能准确快速地 向人们 传递信息。
细”如浅绿 、 ， 浅褐等。
（） ２ 对于交通线 、 河流 、 岸线等线状符 海 号， 若属专题要素则按主要界线色彩处理 ， 若
属底 图要素则依次要界线色彩处理。 ２３面状符号的色彩设计
色 关 系 ， 可 以是邻 近 色 关 系 ， 时要 注 意 面 也 此
强地图的艺术 性。 因此 ， 在地图色彩设计中 ， 首先要根据不同设色对象、 目的及功能要求 ，
确定图幅或 图组的主色调 。然后再进入局部
积色要浅 ， 符号色要深 ：
的色彩设计 ，地图色彩设计具有不确 定性和 多义性 ， 时如何把握各类色彩的对比和协 这
们 的地 图作 品在准确 性 的基础上 更有 艺术
性。
计时必须从整体出发来选用色彩 、确定色彩
构成 的协调关系。
（） １ 当数值呈单 调递增 时， 一般用单值递
增系列色阶 ， 即一头浅淡 、 一头深暗。 当数值
２色彩在各种专蠢地 图中的应用
２１点状符号的色彩设计 （） １ 点状符号设计的特点 ： 点状符号不仅 可 以表示呈点状分布的专题要素 ，而且还 可 以表示顺序分级 、间隔分级和数值 表示的呈
对于质底 法表示准用色 ， 对于没有的主 要顾及象征意义。
【】 ２罗萍． 广告视觉设计基础 ． 上海东方出版 中
地图艺术设计重点知识整理
地图艺术设计重点知识整理第⼀章地图的基本特征和地图整饰1．地图信息的传递过程：（1）地图信息包括两种：①直接信息：符号含义、数字、⽂字、⾊彩等，均可⽤图例说明。
②间接信息：分布状况、空间结构、各要素关系、综合概念等。
需要通过分析成因、发展过程及趋势，甚⾄要进⾏统计、量算来获得。
（2）地图信息的传递过程视觉语⾔即：地理信息（制图对象）通过制图者的认识，形成概念，再通过地图符号（地图语⾔）变成地图，⼜通过地图符号（地图语⾔）传递给⽤图者，使⽤图者形成对客观事物的概念。
从地图信息传输的基本过程可知：（1）地图是通过图形符号作为传输信息的⼯具（信息负载体）。
（2）地图是制图⼈员对客观世界的认识，这种认识以符号图形表现出来，通过读者视觉器官的接受，感知、理解并解译…… （3）地图是经过简化和概括了的以符号图形反映客观世界的空间模型，可以称为“图形——数学模型”。
即以有限的图形图像来最好地逼近真实世界。
（4）信息传输是否有效的基本条件之⼀是制图者和⽤图者都要懂得⼀种共同的视觉图形语⾔。
传输效果好坏取决于符号设计及其组合的质量。
总⽽⾔之，地图的信息传输是依靠图形视觉形式进⾏的。
⼆、地图的视觉语⾔地图语⾔：地图符号、地图注记、地图⾊彩2、地图语⾔的功能：“写”制图者从⾃⼰的认识中选择制图信息，并分类分级、简化、符号化，完成地图制作过程。
“读”读图者识别符号，译出含义，在他们⾃⼰的认识领域⾥构成客观环境的图象概念（“⼼象地图”）。
3、地图语⾔的特点：图形语⾔的最⼤特点是形象、直观、⽣动、⼀⽬了然。
地图语⾔可以表达制图对象的以下特征：（1）空间特征；（2）时间特征；（3）属性特征；（4）动态特征；（5）多尺度特征4、视觉语⾔如何表达制图对象？通过对制图对象进⾏⾼度的抽象和概括。
制图者对地理空间信息进⾏空间认知，然后把⼀切能转换为视觉属性概念的事物都预先转换成⼼理视觉意象（⼼象地图），并⼒图使之具象化（符号化），从⽽得到⽤视觉语⾔表达的地图，给读图者的识图、⽤图活动提供了极⼤的⽅便和可能性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5.1.2色彩的基本知识 （2）色彩的基本特征
B .亮度 定义:又称明度或光度，是光作用于人眼时所引起的 明亮程度的感觉，是指色彩明暗深浅的程度，也可 称为色阶。 特性：第一：同一物体因受光不同会产生明度上的变 化；强度相同的不同色光，亮度感不同。 第二：强度相同的不同的色光，照射同一物体 将产生不同的亮度感，亮度也可以说是指各种纯正 的色彩相互比较所产生的明暗差别。在纯正光谱中， 黄色的明度最高，显得最亮；其次是橙、绿；再其 次是红、蓝；紫色明度最低，显得最暗。
5.1.2色彩的基本知识 （3）色彩的表示
A．蒙赛尔色彩表示法。 由美国艺术家蒙赛尔建立，国际上应用比较普遍。 该法利用一个色立体来表示色彩三要素，类似一个由色 相、纯度、亮度三个参数组成的圆筒状空间坐标系。 • 蒙赛尔色相环以红(R)、黄(Y)、绿(G)、蓝(B)、紫(P)共 5只基本色相组成，在邻近的色相之间再分别插黄红 (YR)、黄绿(GY)、蓝绿(BG)、蓝紫(BP)、红紫(RP)，成 为10只主要色相。主要色相各自划分10个等分度，开成 100个色相刻度的色相环，其中，以5为标示的是主要色 相，色相排序以顺时针方式系列排列。
5.1.2色彩的基本知识 （2）色彩的基本特征
C 纯度 饱和度或色度。指色彩的纯洁程度 • 正午的日光通过三棱镜分解的光谱色纯度最高。 • 消色只有亮度变化而无色相纯度变化。 • 白色——灰色——黑色 • 特点：淡色的饱和度比浓色要低一些；饱和度还和亮度 有关，同一色调越亮或越暗越不纯。
• 感觉：对于同一色相的彩色光，饱和度越高，颜色越鲜 明或说越纯，相反则越淡
5.1.2色彩的基本知识 （1）色彩的形成和作用 自然界的各种物体都有自己的色彩，这种不同的色彩是由于光 的作用和人的视觉而形成的。色彩是光作用于人眼，刺激视觉 神经而产生的感觉。色彩是主观的而不是客观的。 A光的作用 宇宙间的一切物体都可以分为发光体就非发光体两大类。 发光体能直接给人以色彩的感觉。例如，太阳。非发光体必须 依靠发光体的照射才能给人以色彩感觉。 B视觉感受 万物能够形成色彩，是由于光的存在，但这仅是客观因素。 主观感觉方面，是由于光刺激视觉感官反映，其表现极其复杂。 眼睛的视网膜具有感光层，感光层是由棒形细胞和锥形细胞两 种组成。它们强烈吸收光，同时发生物质化学分解作用，这是 视觉刺激的根源；然后通过神经传至大脑，形成色的感觉。
5.1.2色彩的基本知识 （4）色彩模式
A.RGB模式 是借助于三原色原理对现实的色彩进行模拟。采用该种 模式存贮的图形具有，图像文件相对较小。 B .CMYK模式 是一种印刷模式，原理与RGB模式基本相同，但采用 C(青色)M (品红色) Y (黄色) K (黑色) C.位图模式 只有黑白两色，即每一个像素用1bits的分辨率来记录。 D.灰度模式（Grayscale) 一般用于显现灰色图像，能表示256种色调。 E.索引模式 借助于调色版来进行色彩描述。
5.1.2色彩的基本知识 （5）色彩的混合
• 三原色，就是指这三种色中的任意一色都 不能由另外两种原色混合产生，而其他色 可由这三色按照一定的比例混合出来，色 彩学上将这三个独立的色称为三原色(红、 绿、蓝)。 • 混色理论 。色彩的混合分为加法混合和减 法混合，色彩还可以在进入视觉之后才发 生混合，称为中性混合。
5.1.2色彩的基本知识 （2）色彩的基本特征 彩色+消色=色彩或颜色； 消色为白、灰、黑等非彩色； 彩色是指除消色之外的色彩。 从人的视觉系统看，色彩可用色相、饱和 度和亮度来描述。人眼看到的任一彩色光都是 这三个特性的综合效果，这三个特性可以说是 色彩的三要素，其中色调与光波的波长有直接 关系，亮度和饱和度与光波的幅度有关。
5.1.2色彩的基本知识 （3）色彩的表示
B．色彩命名法 植物名命名法。以植物的花、茎、叶以及果实的色彩 来命名，例如玫瑰红、草绿、荷叶绿、橄榄绿、苹果绿、 橘红等。 动物命名法。以动物的特色来命名，例如鹅掌黄、蟹 青、孔雀蓝等。 以自然界中的天、地、日、月、星辰、山水、矿石、金 属的色彩命名，例如天蓝、土黄、月灰、水绿、银灰、 石绿、翠绿、铅白、石青、石绿等。 明暗、深浅命名法。以形容色调的深浅、明暗等形容 词命名，例如朱红、蓝绿、紫灰、明绿、暗蓝、鲜红等。 拼写命名法。如青绿、黄绿、黄橙。
பைடு நூலகம்
5.1.2色彩的基本知识 （2）色彩的基本特征 A.色相 一种或多种波长的光时所产生的色彩感觉，称之为 色调或色相。 色彩的不同名称或种类，如：红、橙、黄、绿、青、 蓝、紫。 • 与绘画中的色相系列不同的是计算机在图像处理上采用 数字化，可以非常精确地表现色彩的变化，色调是连续 变化的。用一个圆环来表现色谱的变化，就构成了一个 色彩连续变化的色环。 • 太阳光带中的六标准色与六个中间色，即红橙，黄橙， 黄绿，蓝绿（青），蓝紫，红紫（品红），合称十二色 相或色调。把不同的色调按红橙黄绿蓝紫的顺序衔接起 来，就形成了一个色调连续变化过渡的圆环，称作为色 环。
专题地图色彩设计
• 主要内容： 色彩的作用和基础知识 色彩设计的基本要求和方法 点、线、面状符号的色彩设计
5.1色彩的基础
5.1.1色彩与专题地图 （1）色彩可以突出专题地图的主题 可以通过底色和普染色的烘托突出主题。如在环境保护的地图上， 可以使用各种绿色，突出地图的主题。 （2）色彩可以提高专题地图的显明性和表现力 在专题地图上，利用各种色彩表示各类专题要素，既清晰、美观， 又明显醒目，易于阅读。用各种色彩可以明显反映出制图范围内要素 的空间分布特征和质量的差别。 （3）色彩可以增加专题地图的信息 内容较好的单色图，即使制作的很好，仍然给人一种单调的感受，内容 较多的单色图，在阅读时往往比较困难。而利用色彩来区分各个要素， 就会大大改变这种情况，可以使读者一目了然。这样就可以增加专题 地图的信息，又能将特征明显、具有重要意义的专题要素突出地显示 在地图上。 （4）色彩可以增强专题地图的艺术性 色彩可以增强专题地图的直观性和艺术感染力。
