不同工艺对AZ91D镁合金表面强化的研究

合集下载

表面处理对AZ91D镁合金性能的影响

表面处理对AZ91D镁合金性能的影响

表面处理对AZ91D镁合金性能的影响镁合金是继钢铁、铝合金之后发展起来的第三大金属材料,也是有色金属材料中最有开发和应用前途的金属材料之一。

镁合金蕴藏量十分丰富,应用也相当的广。

镁合金在过去很长一段时间主要用作添加剂,用于生产铝合金,其次用于钢液脱硫和球墨铸铁的生产;而如今在航空航天、军工、汽车、通讯电子、军事等领域都得到了广泛的应用。

但镁合金的耐蚀性较差,这成为限制其性能发挥的最大阻碍。

因此,人们在使用前大都需进行表面处理,处理后一般要求其具有耐蚀性、装饰性、耐磨性等。

常用的方法主要有化学转化、电化学镀、阳极氧化、微弧氧化和有机涂层等。

本文以AZ91D镁合金为研究对象,采用三种表面处理工艺(无铬化学转化、喷砂处理及真空沉积钛薄膜)进行处理,与空白样进行性能(硬度、粗糙度、表面形貌、物相组成、耐蚀性能等)比较,对推进镁合金材料的应用具有十分重要的现实意义和经济效益。

实验所用材料为AZ91D压铸镁合金,其化学成分(质量分数,%)为:8.59Al,0.82Zn,0.18Mn,0.049Si,0.004Fe,0.002Cu,0.001Ni,余为Mg。

线切割成30mm×30mm×5mm的试样。

将镁合金样用水磨砂纸手磨至1000#,用粗糙度仪测得表面粗糙度为0.2。

无铬化学转化工艺流程为:打磨→丙酮超声波清洗→吹干→除油脱脂→水洗→化学转化→水洗→(封孔)→水洗→烘干,详见表1(记B1为磷酸盐转化样,B2为转化后封孔样)。

在经过水磨砂纸预磨的基础上,用喷砂机对样品表面进行喷砂处理。

砂粒选用280目白刚玉砂(Al2O3),喷砂压力0.20MPa,喷砂距离100cm,喷砂时间1min。

用实验型多功能镀膜机在磨好的空白样上沉积金属钛薄膜。

具体工艺为:本底真空度7.2×10-3Pa,温度150℃,工件架公转2.0r/min,Ar2流量150mL/min。

样品炉内清洗:Ar2压力0.4Pa,离子源电流2.0A,偏压695V。

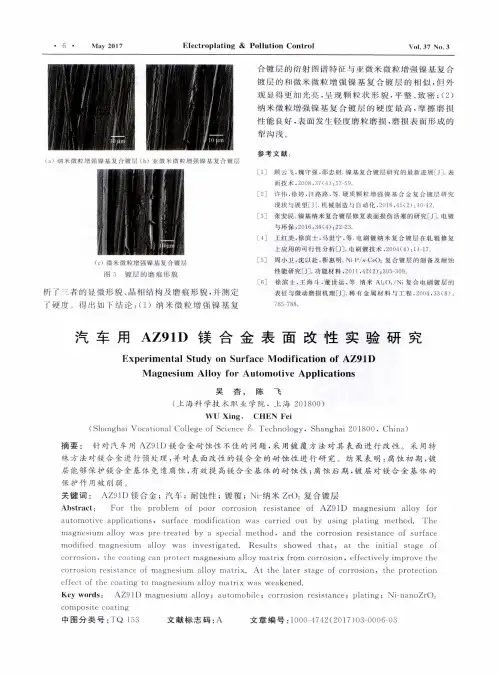

汽车用AZ91D镁合金表面改性实验研究

汽车用AZ91D镁合金表面改性实验研究
I £ l e c t r I l pI a t i n{ 王& Po l l ut i o n Co n t r o l
V o I . 3 7 No . 3
合镀 层 的衍 射 陶谱 特征 与 哑微米 微粒 增 强镍 基 复 合
镀层 的 和微 米微 粒 增 强 镍 基 复 合 镀 层 的 相 似 , 但 外 观 得 更 加 光 亮 . 呈 现颗 粒 状 彤 貌 , 平整 、 致密 ; ( 2 )
吴 杏 。 陈 飞
( 上 海 科 学技 术 职 业 学 院 ,上 海 2 O 1 8 0 0 )
W U Xi ng. CH EN Fe i
( S h a n g h  ̄ I i Vo c a t i o n a l Co l l e g e o f S c i e n c e 8. Te c h n o l o g y .S h a n g h a i 2 O1 8 0 0 。Ch i n a )
au t o mo t i v e a p pl i c a t i o ns , s u r f a c e r n o di f i c a t i on w a s c a r r i e d ou t b y u s i n g p l a t i n g m e t h od . T he
ma g ne s i Un ]a l l oy w a s pr e — t r e a t e d b y a s p e c i a l m e t ho d, a nd t he c o r r os i on r e s i s t an c e of S t l r f a c e mo di f i e d m a gn e s i u m a l l oy WS S i n v e s t i ga t e d . Re s u l t s s h ow e d t h a t , aቤተ መጻሕፍቲ ባይዱt t he i n i t i a l s t a ge of c or r ( ) s i on, t l l e c o a l i ng c a n pr ol e c t ma gn e s i t 1 H i al l o y ma t r i x f r o m c o r r o s i on,e f f e c t i ve l y i m pr o ve t he c or r o s i on r e s i s l a nc e o f ma gl l e s l ‘ un 3 .al l o y m a t r i x . At 1 he l a t e r s t a ge o f c o r r o s i on, t h e p r ot e c t i on e f f e c t of 1 he c oa t i ng t O ma gne s i u m al l oy ma t r i x wa s we a ke n e d . Ke y wo r d s: AZ9 1 I ) ma gn e s i u m a l l o y; a ut o mo bi l e; c o r r os i o n r e s i s t a n c e; pl a t i ng; N i — n a no Zr O!

AZ91D镁合金表面真空蒸镀锌铝复合涂层的研究

AZ91D镁合金表面真空蒸镀锌铝复合涂层的研究

关键词 : AZ91D 镁合金 ; 真空蒸镀 ; 耐蚀性 do:i 10 . 3969 /.j issn. 0258- 7076. 2010. 05. 010 中图分类号 : TG174. 444 , TG178 文献标识码 : A 文章编号 : 0258- 7076( 2010) 05- 0678- 06
表 1 AZ91D 镁合金化学成分 (%, 质量分数 )
Table 1 Ch e m ical composition of AZ 91D m agn esiu m a lloys (%, m ass fraction)
E lem en t C on ten t Al 9. 3200 Mn 0. 2000 Zn 0 . 6800 Si 0 . 0480 Cu 0 . 0010 Ni 0. 0005 Fe 0. 0031 Be 0 . 0010 Mg Ba. l
[ 1]
素 , 它的加 入不会 增加 镁合金 回收 利用 的成本。 ( 2) 铝的氧化膜致密坚硬, 且在大气中具有自修复 性。 ( 3) 铝与其他金属形成的中间化合物 ( 如铝锌 合金, 铝镁合金 ) 可以显著提高镁合金的耐蚀性 , 还可以作为一种耐磨层存在
[ 12 , 13 ]
。由于铝镁的熔
点相近 , 它们之间的扩散比较困难 , 所以本文选用 熔点较低的锌作为中间过渡层 , 通过热扩散 来提 高基体与涂层之间的结合强度。
1 实
1 . 1 材

料 10 mm 2 . 5 mm, 成分列于表 1 。

实验 采用的基 体材料是 铸造镁合 金 AZ91D, 尺寸为 10 mm 将试样分别用 600 号及 1000 号的 SiC 砂纸打磨并 抛光后 , 先用碱式除油剂除去表面油污, 再用 85 % 的 H 3 PO4 浸蚀 30~ 40 s , 去除表面氧化膜, 并用蒸 馏水清洗后浸泡在无水乙醇中备用。蒸镀所 用的 纯锌及纯铝均为铸态。 1 . 2 设 备 改进的 HUS 5GB 型真空镀膜机 ( 图 1), 自制 的热压模具 ( 图 2)。

AZ91D镁合金表面富镁涂层改性研究的开题报告

AZ91D镁合金表面富镁涂层改性研究的开题报告

AZ91D镁合金表面富镁涂层改性研究的开题报告一、研究背景和意义AZ91D镁合金是一种常用的镁合金,具有与铝合金相当的轻量化和高机械性能的特点,因此在车辆制造、航空航天、电子等领域得到广泛应用。

然而,AZ91D镁合金表面易受到外界环境的影响,例如潮湿、高温等,容易产生腐蚀和氧化等问题,从而降低其使用寿命和性能。

因此,通过表面改性处理来提高AZ91D镁合金的耐腐蚀性和氧化防护效果是必要的。

在目前的研究中,富镁涂层因具有良好的抗腐蚀和氧化性能等特点,成为改性AZ91D镁合金表面的一种有效方法。

因此,开展AZ91D镁合金表面富镁涂层改性研究具有重要的科学意义和应用前景。

二、研究内容和方法本研究将以AZ91D镁合金表面为研究对象,采用化学镀和物理镀等方法制备不同厚度的富镁涂层,并分析其表面形貌、成分组成、抗腐蚀性能、氧化防护效果等性能指标。

具体研究内容如下:1. AZ91D镁合金表面富镁涂层的制备方法研究通过对不同制备方法的对比,选择出适合AZ91D镁合金表面富镁涂层制备的最优方法。

2. AZ91D镁合金表面富镁涂层的结构表征采用扫描电镜(SEM)、X射线衍射(XRD)等表征手段,分析不同厚度的富镁涂层的表面形貌和成分组成。

3. AZ91D镁合金表面富镁涂层的抗腐蚀性能研究采用电化学测试等方法,分析富镁涂层对AZ91D镁合金表面抗腐蚀性能的影响。

4. AZ91D镁合金表面富镁涂层的氧化防护效果研究采用热重分析(TGA)等方法,分析富镁涂层对AZ91D镁合金表面氧化防护效果的影响。

三、研究应用前景本研究可为改善AZ91D镁合金的表面性能、提高其使用寿命和性能提供科学的理论基础和实验依据。

同时,本研究所得的结论也可为其他镁合金表面改性研究提供借鉴和启示。

该研究成果具有重要的实际应用价值和工程意义。

AZ91D镁合金表面化学镀镍工艺的研究

AZ91D镁合金表面化学镀镍工艺的研究

镁合 金具 有许 多优 点 , : 如 比强度 和 比刚度 高 ; 导 热 性 、 电性 优 良 ; 有 无 磁 性 与 电磁 屏 蔽 特 性 ; 导 具 良
收 稿 日期 :0 7 0 - 2 20 — 9 1 一
文 章 号 :0 7 1 3 20-4
研 究 工作 的不 断加 强 ,对 中间合 金组 织 遗传 效应 的
郝孝博 赵维 民 李 海鹏 ( 北工 业 大学材 料 ̄ - - 程 系 , 河 ur r 天津市 3 0 0 0 1 0)
摘要 : 究 了以 NS 6 2 为 主盐在 A 9 D 镁 合金 表 面进 行 化 学镀 镍 及 其 电化 学 原理, 研 iO ・H 0 Z1 比较 了浸 锌和 不浸 锌施镀 对镀镍 层 的影 响。结果表 明 : Z 1 经过 浸锌 处理 后施镀 N — A 9D iP层 更容 易沉 积 , 过 二次浸锌 后获 通
3 H. .o i r Jeo i rni o n re . a sAF 1 5 1 4 W L wneJ. s fPgIo nF u d s I i Trn . S.9 6:0 . 4 JMozI f e c rc e nso h tu trsa dp o ete . t. l n eo T a eElme t n teSrcu e n rp riso nu f f
a d af tc m p c aig wa b an d a t r e o day i m e sn ic, ihc ud e e t ey p o e t n a , o l a t t so t ie f c n r pl n e s m rig zn whc o l f c i l r tc v
认 识也 在逐 渐深化 。 是 , 但 由于研 究对 象 的复杂 性及 实 验 手段 尚不 完善 ,使 得用 中间合金 组织 遗 传 效应 理 论来 解 释熔 体处 理 、控制 途径 和 实际应 用 等 方 面 的研 究还很 不 够 。无论 从实 验研 究 还是 理论 分 析 的

AZ91D镁合金表面浸锌工艺研究

AZ91D镁合金表面浸锌工艺研究

AZ91D镁合金表面浸锌工艺研究钱建刚;徐敏;滕晓明;黄巍【摘要】为使AZ91D镁合金表面浸锌时无需采用氢氟酸进行前处理,采用百格试验和盐雾试验等方法对浸锌液主要成份及工艺参数对所得浸锌层性能的影响进行了研究.结果表明:浸锌液中硫酸锌和焦磷酸钾的浓度、浸锌液的温度、pH值以及浸锌时间均对浸锌层的质量有很大影响;最佳浸锌液的组成为:硫酸锌40g/L,焦磷酸钾125g/L,抑制剂20g/L,添加剂80g/L,与工艺参数温度75±5℃,pH值10.5±0.5,时间2~3min;在最佳浸锌条件下可在AZ91D镁合金表面获得浸锌层的结合力良好,耐盐雾时在最佳浸锌条件下可在AZ91D镁合金表面获得浸锌层的结合力良发好,耐盐雾时间为28min,将浸锌后的镁合金进行电镀铜试验,铜镀层结合力与耐蚀性均良好.【期刊名称】《航空材料学报》【年(卷),期】2010(030)005【总页数】5页(P58-62)【关键词】镁合金;浸锌;结合力;耐蚀性【作者】钱建刚;徐敏;滕晓明;黄巍【作者单位】北京航空航天大学化学与环境学院,北京,100191;北京航空航天大学化学与环境学院,北京,100191;北京航空航天大学化学与环境学院,北京,100191;北京承轩恒安科技有限公司,北京,100022【正文语种】中文【中图分类】TG146.2+2镁是结构材料中最轻的金属材料之一,镁合金具有比强度、比刚度高,减震性好,易回收等一系列优点[1~3],目前已广泛应用于汽车、电子、航空、航天等行业中[4,5]。

然而,由于其耐蚀性及耐磨性差而使镁合金的应用受到很大限制。

目前国内外解决这两大难题的主要技术有:电镀、化学镀、阳极氧化、化学转化膜、物理气相沉积、表面有机涂层、激光表面处理等[6~9],其中电镀和化学镀是最常用的技术之一。

由于镁合金比较活泼,在其表面直接进行电镀或化学镀时,其镀层的结合力不够理想[10,11]。

因此,要想在镁合金表面得到结合力好的镀层,一般需要先在镁合金表面进行浸锌处理。

AZ91D镁合金加工工艺的应用研究_刘胤


c
带状
d
粉末状
e
螺卷状
带状 带状 挤裂 带状
60 - 70 ﹥ 100 5 -8 60 - 70
0. 62 1. 19 0. 93 0. 65
表 2 AZ91D 的物理力学特性
密度( g / cm3 ) 1. 82
熔点( ℃ ) 596
导热系数( W / mk) 抗拉强度( MPa)
72
280
屈服点( MPa) 延伸率( % )
作用,从零件结构、设备及防火等方面提出了热处理过程的要求。从冶金和环境方面综述了镁合金的腐蚀因素,并
对比分析了 AZ91D 镁合金切屑在空气和水中的腐蚀现象。最后,重点介绍了镁合金的微弧氧化工艺。研究成果
对镁合金加工工艺的推广应用提供了技术参考。
关键词: AZ91D; 镁合金; 切削; 热处理; 腐蚀; 微弧氧化
随着切削速度的提高,切屑变形减小。切屑形态由 C 形挤裂切屑变成带状连续切屑,断屑能力变差,结构表面质量
变差; 在背吃刀量 0. 06mm 时,切削形成粉末状切屑,堆积在卷屑槽内,易引起镁合金燃烧。总结了镁合金切削加
工中对刀具、切削参数、切削液以及切削过程的要求,介绍了工序间防腐措施。分析了 AZ91D 镁合金的固溶时效
160
8
比强度 154
杨氏模量( GPa) 45
3 切削工艺
镁合金具有良好的切削加工性能[4],可以采用 较高的速度、较大的切削深度和进给速度进行加工。 表 3 列出了镁合金切削相对能量对比。
表 3 镁合金与其它金属切削相对能量对比[5]
金属材料 镁合金 相对能量 1. 0
铝合金 1. 8
铸铁 3. 5
中图分类号: TG146. 2; V261

AZ91D镁合金表面不同树脂体系富镁涂层的保护性能

AZ91D镁合金表面不同树脂体系富镁涂层的保护性能卢向雨;吴静英;左禹;郑传波【摘要】采用划叉浸泡实验,电化学交流阻抗(electrochemical impedance spectroscopy,EIS),开路电位(open circuit potential,OCP)及动电位扫描研究了不同类型的环氧树脂对于AZ91D镁合金的表面的富镁涂层的保护性能的影响。

结果表明环氧618-593构成的富镁涂层防护性能较差;环氧6101-TY650制备的富镁涂层可明显改善涂层对破损处镁合金基体的保护作用,但涂层本身长期防护性能较差;环氧618-T31构成的富镁涂层对AZ91D镁合金的防护作用较强,适宜制备镁合金表面的富镁涂层。

3种环氧涂料中加入镁粉颗粒制备的富镁涂层均可对缺陷处裸露的 AZ91D 镁合金基体提供保护,从而延长漆膜的破坏时间。

涂层中的镁粉颗粒被激活后,为镁合金的基体提供了一定程度的阴极保护作用,减缓了镁合金基体的腐蚀。

%The influence of different types of epoxy resins on protection performance of magnesium-rich coating for AZ91D alloy was studied with scratch testing, electrochemical impedance spectroscopy (EIS), open circuit potential (OCP) and dynamic potential scanning. The results indicated that Mg-rich coating consisting of epoxy coating 618-593 showed poor protective performance. Magnesium particles in 6101-TY650 epoxy coating could significantly improve the protective effect for magnesium alloy substrate at the coating defects, however, their over the long-term protection performance was poor. Epoxy 618-T31 coating showed strong barrier properties. Then, the Mg-rich primer consisting of epoxy coating 618-T31 had a strong protective effect, indicating that the epoxy coating 618-T31 was suitable for the preparation of Mg-rich coatingfor AZ91D alloy. For AZ91D alloy, magnesium particles added in three types of epoxy coatings could provide cathodic protection to AZ91D substrate at coatings defects, prolonging the corrosion life of coatings. Meanwhile, magnesium particles were activated to provide cathodic protection for the magnesium alloy substrate to some extent, retarding the corrosion rate of magnesium alloy substrate.【期刊名称】《化工学报》【年(卷),期】2015(000)011【总页数】10页(P4578-4587)【关键词】腐蚀;电化学;界面;镁合金;涂层【作者】卢向雨;吴静英;左禹;郑传波【作者单位】江苏科技大学材料科学与工程学院,江苏镇江 212003; 材料腐蚀与防护四川省重点实验室,四川自贡 643000;江苏科技大学材料科学与工程学院,江苏镇江 212003;北京化工大学材料科学与工程学院,北京 100029;江苏科技大学材料科学与工程学院,江苏镇江 212003【正文语种】中文【中图分类】TG174.4镁合金由于其密度小、比强度高及可铸性好等特点,在航空、航天和汽车等行业中有着广泛的应用前景。

AZ91镁合金强化改性研究


金产品内部组织粗 大, 且 往 往 存 在 组 织 不 共 晶 组 织 , 块 状 或 杆 状 的 金 属 间 化 合 物 寸与挤 压 态 相 比 有所 增 大 。 同时 , 合 金 固溶 均 匀等 缺 陷, 造 成 其 产品性 能 受 到制 约 。 因 Mg i 7 S r 2 、 A1 4 S r 相偏聚在 晶界, 阻碍了晶 时 效 处 理 后 伴 有 强化 相粒 子析 出 。 此, 开发 适 当的 工 艺 对AZ 9 l 镁 合 金 进 行强 粒 的 生 长 ” j 。0. 1 %~0. 2 %的 Sr 添 加 量

Q : 塑
Sci e nce an d Tech n ol ogy l n no va t i on He r a l d
工 业 技 术
AZ 9 1 镁 合 金强化 改性研 究① ②
王建青 ( 燕山大学 河北秦皇 岛 0 6 6 0 0 4 )
摘 要 : 实际应 用中对A Z 9 1 镁合金 性能的要求不断提 高。因此 , 对其进行 强化与改性研究具有重要意义 。 该文综述 T AZ 9 1 镁合金强化改性 的主
文章编号 : 1 6 7 4 — 0 9 8 X( 2 0 1 3 ) 0 2 ( a ) 一 0 0 7 6 — 0 3
镁 合 金 是 目前 最 轻 的 金 属 结 构 材 料 ,
分 布 于 晶界 ” 。 当Ce J J  ̄ 入 量 为0 . 6 9 %时 , 合 相 , 合金 的强度 和硬 度提 高, 但 塑性 降低“ 。
文 献¨ 1 研 究 了在 线 淬 火 、 离 线 固溶 处
理 ( 4 2 0 ℃× 1 h , 水 中快 冷 ) 和 时 效 处 理
( 1 9 O ℃ ×4 h, 空冷) 对 压 铸 AZ9 l 镁 合 金

az91镁合金激光表面熔凝处理的微观组织变化

az91镁合金激光表面熔凝处理的微观组织变化AZ91镁合金是一种常用的镁合金,因具有良好的机械性能、导热性能和耐腐蚀性能而被广泛应用于航空、汽车、电子、船舶等领域。

然而,由于镁合金表面易于氧化和腐蚀,影响其使用寿命和性能。

为解决这一问题,激光表面熔凝处理技术被应用于AZ91镁合金,能够改善其表面性能,增强其耐腐蚀性和耐磨损性能,提高其使用寿命。

本文将就AZ91镁合金激光表面熔凝处理的微观组织变化进行探讨。

AZ91镁合金表面经过激光熔凝后,其微观组织变化主要体现在三个方面:表面液化区、熔体区和热影响区。

表面液化区即为经过激光熔凝处理后的表面部分。

由于激光能量的作用,表面部分出现了基体的液化,产生了相对较深的微米级液化区。

熔体区是指周围的凝固结晶区域,这部分区域的微观组织多为非晶态或亚晶态结构,因其具有无序结构和较高的活性元素含量,容易发生化学反应,造成氢的吸收和脆性破坏等隐患。

热影响区是指表面熔凝处理后的基体材料经历了不同程度的热影响,导致其微观组织发生了一定的变化,主要是晶粒尺寸变细、变形和严重的应力积累等。

表面液化区是影响AZ91镁合金表面性能的重要因素。

研究发现,激光熔凝处理还原了AZ91镁合金表面粗糙度,使表面质量得到了提高,表面液化区的致密度提高,表面硬度明显增强,耐磨性得到了提高。

表面液化区具有更细小的晶粒、更活跃的晶界和更多的过饱和度氧化物,因此表面液化区具有更高的耐腐蚀性和耐磨性能。

熔体区的存在会对AZ91镁合金的性能造成不利影响。

研究发现,熔体区的显微组织主要是非晶态或亚晶态结构,容易发生化学反应,在含有水蒸气和其他电离物质的环境下会发生氢的吸收和脆性破坏。

为了避免熔体区带来的隐患,需要采用合适的技术手段进行处理,如控制参数使熔化深度减少或减少激光能量密度,防止表面产生过多的熔体区。

热影响区是指激光熔凝处理后的AZ91镁合金中表面与基体交界处的区域。

该区域的显微组织主要是粗大的晶粒,具有变形和应力积累现象。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

Material Sciences 材料科学, 2014, 4, 87-95Published Online May 2014 in Hans. /journal/ms/10.12677/ms.2014.43014Research on the Surface Strengthening ofAZ91D Magnesium Alloy Treated byDifferent ProcessesWenwen Gao, Qiansheng Hu, Qingmao Zhang, Liang GuoLaboratory of Nanophotonic Functional Materials and Devices, South China Normal University, GuangzhouEmail: gww1107@, hlz420150922@Received: Mar. 15th, 2014; revised: Apr. 14th, 2014; accepted: Apr. 25th, 2014Copyright © 2014 by authors and Hans Publishers Inc.This work is licensed under the Creative Commons Attribution International License (CC BY)./licenses/by/4.0/AbstractMagnesium (Mg) alloys have a wide variety of industrial applications because of their good physical properties. However, the poor corrosion resistance, wear resistance and mechanical properties of Mg alloys limit the applications of their performance. This paper compared the in-fluences on the surface wear-resisting performance of AZ91D magnesium alloy treated by chemi-cal oxidation process, thermal spray process and laser process. The detailed microstructure and phase analysis of the melting layer were carried out by XRD and SEM. The micro-hardness and the wear properties of the treated layer were improved after processing. Owing to the increase of the hard phase β-Mg17Al12, the micro-hardness, wear resistance and corrosion resistance of the melted layer increased.KeywordsMagnesium Alloy, Surface Strengthening, Chemical Oxidation, Thermal Spray, Laser Strengthening不同工艺对AZ91D镁合金表面强化的研究高雯雯,胡前生,张庆茂,郭亮华南师范大学广东省微纳光子功能材料与器件重点实验室,广州Email: gww1107@, hlz420150922@收稿日期:2014年3月15日;修回日期:2014年4月14日;录用日期:2014年4月25日摘要镁合金的很多优良物理性能使得镁合金在工业上有广泛的应用,但是镁合金硬度低,不耐磨损等缺陷严重限制了其的应用。

系统的比较了化学氧化工艺,热喷涂金属涂层工艺,和激光强化工艺对AZ91D镁合金表面耐磨性能的影响,结果表明:各种工艺均能增加其表面硬度,降低其摩擦系数,X射线衍射分析表明经各种工艺强化后,试样表面组织有所改变,其中β-Mg17Al12的含量都有所增加。

关键词镁合金,表面强化,化学氧化,热喷涂,激光强化1. 引言镁合金具有的密度小,比强度、比刚性高等物理性质使其在在汽车、通信电子和航天航空等领域正得到日益广泛的应用[1]-[3]。

但是镁合金硬度低,不耐磨损等缺陷严重限制了其的应用[4] [5],在实际运用中有必要对镁合金表面进行强化。

目前常用的AZ系镁合金强化工艺有很多,效果也差异很大:镁合金经热处理后,合金的强度和硬度提高,但塑性降低[6]-[8];化学氧化处理后,化学转化膜较薄,且质脆多孔,耐磨性、耐蚀性不太好,只能减缓腐蚀速度,并不能有效防止腐蚀,优点是工艺简单[9] [10];热喷涂,在镁合金表面增加一层金属涂层,可以有效提高镁合金表面的耐腐蚀性能,但是由于镁合金十分活泼,表面会迅速生成氧化膜,妨碍沉积的金属与基底形成金属–金属键[11] [12];激光表面处理,激光表面处理技术具有环境污染小、非接触加工和对基体热影响小等优点,并且能够获得比传统处理方法更好的表面改性效果[13]-[15]。

AZ91D镁合金经表面处理后,其耐腐蚀性能以及耐磨性能都有显著提高[16]-[19],本文采用多种工艺强化AZ91D镁合金表面,系统的比较各种工艺对镁合金表面的影响,找出最佳的强化工艺。

2. 试验材料及试验方法实验选用原材料为镁合金AZ91D板材,试样尺寸为32 mm × 40 mm × 6 mm,具体化学成分如表1所示:试验前用水磨砂纸预磨粗抛,去除样品表面的自然氧化膜,用酒精清洗,干燥。

试验方法包括化学氧化处理,采用强氧化性的酸性试剂,对试样表面进行氧化,制备氧化膜;热喷涂金属涂层,镁合金热镀一层三氧化二铬(Cr2O3),Cr2O3可以有效的增加镁合金的耐磨性能,但是会改变表面颜色;激光表面处理,采用大族激光有限公司EP-G5型532 nm脉冲激光器,对试样进行表面处理,造成镁合金表层熔化,重凝。

采用HBa-1型巴氏硬度计检测试样硬度;耐磨试验在HT-500高温摩擦磨损机上进行,试验参数见表2,用METTLER AT200电子天平确定磨损量;采用BRUKER D8 ADVANCE X射线衍射仪(Cu Kα辐射,λ = 0.15406nm)对试样进行X射线衍射分析;用Nikon OPTIPHOTXP型光学显微镜(OM)及ZEISS Ultra 55型扫描电子显微镜(SEM)对试样组织形貌及微观组织结构进行分析。

Table 1. The chemical content of the AZ91D表1.元素组成Element (wt%)Al Zn Mn Si Fe Cu Ni Mg8.76 0.79 0.14 0.02 0.0003 0.001 0.0008 ` Table 2. Experimental parameters of wear表2.磨损试验参数名称载荷/g 对磨频率/Hz 对磨直径/mm 试验温度/℃启动时间/min 稳定时间/min 参数150 10 2 室温10 503. 实验结果3.1. 硬度分析采用巴氏硬度计测量各试样的表面硬度,具体如图1所示。

从图1中可以看出,未处理的试样硬度最低,经过表面强化后的试样表面硬度均有不同程度上升,其中化学氧化处理后硬度从40 HBa上升至51 HBa,试样表面的镁被氧化,使得硬度上升;金属涂层处理后试样表面硬度上升至55 HBa,原因是热喷涂金属涂层的硬度远大于镁合金的表面硬度;而激光表面处理后,表面硬度上升至57 HBa,硬度增加了43%,主要原因是激光处理过程是快速冷却过程,晶粒细化,导致表面晶粒度减小,增加了试样表面的位错数目,硬度上升。

3.2. 摩擦磨损试验分析磨损试验采用试验参数如表2所示,摩擦方式采用球盘式。

将测试温度设定到室温,通过加载机构加上试验所需载荷,同时驱动样品盘上的摩擦试块转动,使其与对偶球进行摩擦。

HT-500型高温摩擦磨损试验机可以自动检测试验即时温度、摩擦系数等数据并进行即时图形显示和数据存储。

摩擦数据如表3所示。

由表可知,在磨损实验中,表面处理后的试样无论是摩擦系数最大值,或最小值,均有减小。

从平均值看出,激光处理后的试样在磨损过程中表现出的摩擦系数最小。

磨损实验实时记录数据如图2所示。

从图2可知,在摩擦实验过程中,摩擦系数一直在变化,无明显的周期性,且原始试样摩擦系数较大,波动幅度也很大,但表面处理工艺后的试样摩擦系数均减小,经工艺处理后摩擦系数波动性均减小,其中化学氧化工艺和激光强化工艺的效果很明显。

从图3可知,表面处理后,除化学氧化工艺处理的试样磨损量有所增加外,其他两种均有下降。

金属涂层后,磨损量有较大幅度的下降,仅8 mg;而激光处理后的试样,磨损量只有2 mg,仅为初始值的10%。

综合图表可知,化学氧化工艺处理后的试样摩擦系数有很大下降,但是摩擦系数的波动性增大,磨损量增加,原因是此工艺制备的氧化膜质脆且多空,在磨损试验中,正常脱落的部分会带走部分试样;金属涂层处理后,表面的摩擦系数有小幅度下降,其稳定性上升很大,磨损量大大降低,原因是在镁合金表面镀的Cr2O3平整,致密,但是缺点是此工艺镀的涂层太薄,对摩擦系数的降低效果不明显;相比之下,激光强化处理后的试样表现优异,不仅摩擦系数最大值最小值均有大幅度下降,连平均值也有很大下降,磨损量大幅度降低仅为原始值的10%,从摩擦力来看,激光处理后表面摩擦力下降了35%。

以上数据说明,激光强化工艺适用于提升镁合金的表面性能。

Figure 1. Microhardness of the treated and untreated alloys 图1. 各工艺强化后的试样表面巴氏硬度图Table 3. Results of wear under dry friction 表3. 干摩擦条件下的磨损试验结果处理方式 摩擦系数 摩擦力(N )最小值 最大值 平均值 原始试样 0.275 0.544 0.393 0.590 化学氧化 0.145 0.392 0.272 0.408 金属涂层 0.267 0.49 0.347 0.521 激光处理0.1770.3830.2530.380Figure 2. The friction coefficients of different processes 图2. 各工艺强化后摩擦系数实时图3.3. 试样表面物相分析材料薄膜的组织结构对材料的表面性能有很大的影响,采用X 射线衍射分析各种工艺加工后的材料表面组织,如图4所示。

相关文档
最新文档
