触摸屏操作手册中国·湖南·长沙市拓创科技发展有限公司2008.01.12第一章系统开机1.1、送控制柜电源，观察面板中间的触摸屏上电源灯及DC24V指示灯是否有显示，如无显示请检查电源输入是否正常。
1.2、检查药剂贮存池的存药情况。
1.3、打开进给药箱的进药开关。
1.4、开始加药：将操作柜上“加药机”开关置于“开”的位置，上方运行指示灯亮，系统开始加药。
1.5、系统开始加药后请到给药室检查各药点的执行阀工作是否正常。
第二章触摸屏操作说明当主机通电开机以后，在触摸屏上显示如图一所示启动主画面。
(图一)PWE灯为触摸屏的电源指示灯，CPU灯亮表示触摸屏正在运行，COM灯闪烁表示触摸屏与PLC通迅正常。
在屏幕共设置了[流量设定]、[累计量显示]、[参数设定]、[动作状态]等四个功能启动按钮，点击各功能键就可进入相应的功能模块。
点击[流量设定] 按钮可进入各药点的流量设定屏幕，点击[累计量显示] 按钮可进入各药点的已设定的阀容、一次时间参数和药耗累计量监视，点击[参数设定] 按钮进入阀门的工作参数、触摸屏系统时间设定。
点击[动作状态] 按钮可监视到各加药点工作和PLC输入的运行状态等。
2.1、药点流量设定值的输入操作：点击主画面中[流量设定] 按钮进入了如下图所示的流量设定画面。
（图二）在此画面中显示的为8个药点的[设定量]、[最大量]、[最小量] 和[实际量]分别为对应加药地址给药阀的当前设定流量、最小量添加量、最大量添加量、阀门实际流量数。
[最大量]、[最小量]栏中显示数据是由[参数设定]屏幕并且具有操作权限的技术人员来设定的；[实际量]为阀门实际流量数，[设定量]栏中的数据可以按以下操作进行修改。
2.1.1、点击屏幕中要修改的添加地址对应的流量数栏，右边的地址区即弹出一个数字健盘。
2.1.2、点击右边键盘中的数字键输入合适的流量数（最大量和最小量之间数据）后按[ENT] 输入的数据被写入PLC，数字健盘即消失；按[ESC]取消当前操作，数字健盘即消失。
触摸屏操作说明
触摸屏操作说明触摸屏采用菜单式管理。
共有六个根目录菜单和一个故障复位按扭。
六个根目录按扭位于触摸屏底部，分别为主菜单、维护、油路管理、静电高压、强制控制、油量控制。
按下六个根目录按扭其中一个，触摸屏将自动切换到相对应的根目录菜单画面。
故障复位按扭与六个根目录按扭同排列于触摸屏底部。
还有后台故障报警。
以下将分别详细介绍各目录的功能内容和操作方法。
一、主菜单:■刀梁静电场：〈状态显示菜单〉显示刀梁静电场的开启或关闭。
○当涂油机开启后，所有涂油条件都满足的情况下，涂油机将自动进入正常工作状态，静电场将自动开启。
○当强制高压开启按扭被按下后，静电场将自动开启。
■PLC系统：〈状态显示菜单〉显示PLC系统的正常或故障。
○ PLC系统发生故障而不能正常工作时，该菜单将显示故障。
涂油机将进入停机报警状态，并有浮动错误窗口弹出（PLC故障，请停机检查PLC模块或与本公司联系）○当PLC系统的I/O端口发生故障，该菜单将显示故障。
涂油机将进入一般报警状态，并有浮动错误窗口弹出（I/O错误，请断电重起设备，如还有此报警请检查PLC模块）。
■板带探测：〈状态显示菜单〉显示进口与出口处是否有钢带的状态（有带或无带）。
○只有当进口与出口同时显示有带时，穿带保护结构才会打开。
只要其中有一个显示无带，穿带保护结构都将自动闭合，而此时涂油机将无法进行涂油。
■涂油机状态：〈状态显示菜单〉显示涂油机状态，显示除故障和强制状态（非正常状态）以外的预热、待机和睡眠三个状态。
○预热状态：当油温低于20℃时，加热器处于加热状态。
报警器灯：黄+红常亮○待机状态：当油温低于40℃高于20℃时，加热器处于加热状态。
报警器灯：黄常亮○睡眠状态：进入待机状态后，连续30分钟内没有满足涂油条件，整机将进入睡眠状态。
报警器灯：红常亮+黄闪烁，屏幕上将浮动小猪睡觉图。
■主油箱加热：〈状态显示菜单〉显示主油箱底部3个加热器的开或关。
○当主油箱内的油温低于20℃时，主油箱底部3个加热器将自动开启。
控制器触摸屏操作的说明书
控制器触摸屏操作的说明书用户引导本说明书适用于控制器触摸屏。
在使用前，请务必认真阅读本手册并按照指南使用触摸屏。
如有任何疑问，请随时联系售后客服。
主要操作控制器触摸屏主要有三个功能区：主屏幕，菜单栏和操作区。
主屏幕显示控制器当前状态和指示灯。
菜单栏提供主菜单选项。
操作区可控制各种任务和设备功能。
主屏幕主屏幕显示当前控制器的状态和指示灯。
如果控制器处于活动状态，相应的指示灯将变亮。
在主屏幕上，您还可以看到当前控制器的IP地址和时间。
菜单栏菜单栏提供主菜单选项。
通过点击菜单栏可以展开菜单，选中需要的菜单选项，快速进入相关功能操作界面。
需要注意的是，如果某个菜单项没有权限，将不会被展示。
在这种情况下，您可以联系管理员以获取相应的权限。
操作区操作区可控制各种任务和设备功能。
对于每个任务或设备功能，操作区会显示一个对应的控件。
您可以通过点击这些控件来执行相应的操作。
需要注意的是，在某些情况下，操作区可能会有多个选项。
如果这是您所需的，请按照指示进行操作。
帮助中心如果您有任何问题或疑虑，请访问我们的帮助中心。
在帮助中心中，您可以找到有关如何使用控制器触摸屏的详细信息和常见问题的解决方案。
总结在使用控制器触摸屏时，请务必先认真阅读本手册并按照指南使用。
请注意在任何时候都要保持谨慎和小心，避免造成任何不必要的损害。
如果您有任何疑问或建议，请联系我们的客户服务中心。
我们会尽最大努力为您提供最好的服务。
触摸屏操作手册

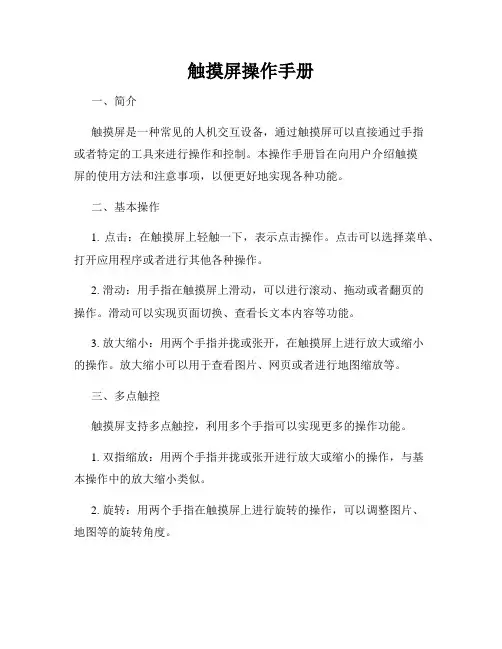

触摸屏操作手册一、简介触摸屏是一种常见的人机交互设备，通过触摸屏可以直接通过手指或者特定的工具来进行操作和控制。
本操作手册旨在向用户介绍触摸屏的使用方法和注意事项，以便更好地实现各种功能。
二、基本操作1. 点击：在触摸屏上轻触一下，表示点击操作。
点击可以选择菜单、打开应用程序或者进行其他各种操作。
2. 滑动：用手指在触摸屏上滑动，可以进行滚动、拖动或者翻页的操作。
滑动可以实现页面切换、查看长文本内容等功能。
3. 放大缩小：用两个手指并拢或张开，在触摸屏上进行放大或缩小的操作。
放大缩小可以用于查看图片、网页或者进行地图缩放等。
三、多点触控触摸屏支持多点触控，利用多个手指可以实现更多的操作功能。
1. 双指缩放：用两个手指并拢或张开进行放大或缩小的操作，与基本操作中的放大缩小类似。
2. 旋转：用两个手指在触摸屏上进行旋转的操作，可以调整图片、地图等的旋转角度。
3. 拖拽：用两个手指并拖动可以移动物体或者改变物体的位置。
拖拽可以用于拖动文件、调整窗口大小等操作。
4. 其他：根据触摸屏设备的不同，还可以支持更多的多点触控操作，比如双击、按住移动等。
四、手势操作触摸屏还支持各种手势操作，通过特定的手指动作可以触发不同的功能。
1. 上滑/下滑：用手指从屏幕底部向上或向下滑动，可以打开或关闭通知栏、展开或收起菜单等。
2. 左滑/右滑：用手指从屏幕左边向右或向左滑动，可以进行页面切换、查看上一张照片等操作。
3. 双击：用手指快速点击屏幕两次，可以进行快速放大或缩小、双击打开应用程序等操作。
4. 长按：用手指在屏幕上长时间按住不动，可以弹出操作菜单、选择文本等功能。
五、注意事项1. 确保手指干净和屏幕无油污，这可以增加触摸屏的灵敏度和精确度。
2. 避免用力按压触摸屏，轻触即可触发操作。
3. 不要使用尖锐物体或者过于粗糙的物体来触摸屏，以免刮伤或损坏屏幕。
4. 避免长时间不动触摸屏，以免屏幕长时间亮着造成能源消耗过多。
触摸屏说明书

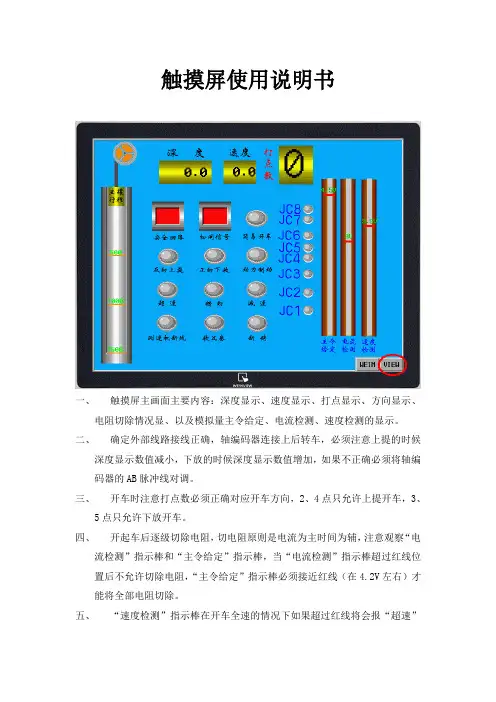

触摸屏使用说明书一、触摸屏主画面主要内容：深度显示、速度显示、打点显示、方向显示、电阻切除情况显、以及模拟量主令给定、电流检测、速度检测的显示。
二、确定外部线路接线正确，轴编码器连接上后转车，必须注意上提的时候深度显示数值减小，下放的时候深度显示数值增加，如果不正确必须将轴编码器的AB脉冲线对调。
三、开车时注意打点数必须正确对应开车方向，2、4点只允许上提开车，3、5点只允许下放开车。
四、开起车后逐级切除电阻，切电阻原则是电流为主时间为辅，注意观察“电流检测”指示棒和“主令给定”指示棒，当“电流检测”指示棒超过红线位置后不允许切除电阻，“主令给定”指示棒必须接近红线（在4.2V左右）才能将全部电阻切除。
五、“速度检测”指示棒在开车全速的情况下如果超过红线将会报“超速”故障，距离井口零米位置10米处绞车如果超过2米每秒也会报超速故障。
六、触摸屏里故障指示灯正常颜色为绿色，故障后显示红色，点击相应的指示灯会弹出相应的故障说明。
比如点击深度数字和超速会分别出现如下画面：如何进入画面参数修改：1.点击画圆圈的按钮按步骤进行2．点击“系统参数”。
输入密码“110”然后按“ENT ”后点击“参数修改”进入如下画面，注意：“当前等级”必须大于零。
在这个画面里就能改所有参数了。
上过卷点、下过卷点、上减速点、下减速点、上限速点、下限速点、减速后保留电阻，这几个参数分别输入相应的数值就可以了。
点击的位置分别如下画面画圆圈的位置。
绞车速度的输入：根据主机参数计算出绞车的实际速度，将参数输入进去，待绞车开到全速时点击“确认”按钮即可。
注意：停车时不要点击。
井深的输入：将绞车开到井口“零”米位置，下放到实际井深位置，将实际井深数值输入触摸屏里，然后手动按操作台后面的ZJ11和FJ11两个继电器即可，就把实际井深校正完毕了。
触摸屏操作手册
6.1.2 给定频率后，按下“变频运行”按钮后，会弹出如下画面， 如图6-2所示：
图6-2
如果按下“是”的红色按钮，变频器将按照既定的频率从0Hz开始升速运行，主画面上“变 频运行”红色指示灯闪烁；如果不想运行，请按下“否”的绿色按钮，触摸屏将回到主画 面状态。
4.3.6启动触摸屏上的“变频运行”按钮，如图4-14所示： 图4-14
此时就可以根据实际工况需要设定频率,在给定频率的方框内给定相 应频率，变频器会自动运行到相应的频率点，满足负荷需要；
4.3.7全部操作完成以后且系统处于稳定运行状态后，触摸屏显示如图415所示： 图4-15
手动工频运行
5.1 工频运行操作，首先检查用户高压开关是否断开，负载电机及运 行人员是否准备就绪。
然后按“A泵工频切变频”，然后按“回主画面”，此时主画面的“系统 等待”已自动变成“KM2合闸等待”，变频器经过5分钟自检后，合上KM2 此时给变频器充电过程，延时30s后，变频器自动运行起来，在变频器 运行5HZ时，KM1自动分断而KM3同时合上，此时变频器会自动跟踪检 测至“给定频率”(操作人员只需要按“A泵工频切变频”其他过程变频器自 动完成)；
5.2 如果要A（2号）循环水泵工频启动，B（3号）循环水泵变 频备用
首先确定刀闸QS1和QS2在断开位置，然后按A泵控制， 按“工频方式运行”使KM1处于合闸状态，最后将用户高 压开关QF11合上，操作完成后，负载电机工频启动，触 摸屏上“A泵工频运行”以红色高亮闪烁指示，如图5-1所 示：
图5-1
5. 3 如果要B（3号）循环水泵工频启动，A（2号）循环水泵变 频备用
触摸屏中文说明书（只供参考-可编辑）
触摸屏中⽂说明书（只供参考-可编辑）前⾔为了您能尽快轻松⾃如地操作本机，在您开始使⽤本机之前，请仔细阅读我们随机提供的说明书，以便您能正确使⽤本机。
本⼿册中的信息资料如有变更，恕不另⾏通知，且不承担此⼿册产⽣的错误或者疏漏引起的任何事件。
⼀、主要功能·2.8⼨全触摸屏，320X240点阵全彩⾼速TFT显⽰屏全屏触摸·⽀持MP3、WMA、WA V⾳乐格式·⽀持MPEG-4(AVI)视频格式·⽀持JPEG格式图⽚浏览·内置麦克风，超长时间录⾳·节能设置，亮度可⾃由调节，⾃动关机·多种⾳效、循环可供选择·⽀持多国⽂字·USB2.0⾼速传输·⽀持电⼦书阅读·⽀持游戏功能，·移动硬盘功能·⽀持固件升级⽀持SD扩展，可⽀持到2GB SD卡⼆、外型及按键说明：1、本说明书中要求短按的时候您要在播放器上停留1S-2S，2、长按锁键可锁定机器的触摸屏，以防⽌误动作。
如需要解锁，请再长按锁键。
3、本机触摸屏可⽤⼿触摸，也可以⽤本机后壳上触摸笔孔中所带触摸笔进⾏操作。
三、主界⾯在主界⾯中，短按⼀下该菜单确认该功能，长按进⼊四、⾳乐播放在主菜单选择“⾳乐播放”选项，再长按进⼊⾳乐播放模式，进⼊以下界⾯：键选择上下曲，按调节⾳量。
2.按进⼊放⾳设置菜单。
其中设置⽅法和系统设置菜单中的⼀样，后来详述。
其中⾳效设置可设置成以下⼏种设置：，可选择正常（NOR）/3D/摇滚（ROCK）/流⾏（POP）/古典（CLASS）/重低⾳（BASS）/爵⼠（JAZZ）/⽤户⾃定（USER）8种⾳效模式。
3.按进⾏A-B复读短按⼀下，在播放状态下设置复读起始点，显⽰状态“A-”；再次短按，设置复读结束点，显⽰状态“A-B”，开始循环复读；短按“，，退出复读模式；在暂停状态下“A-B复读”功能⽆效。
当在“A-”、或“A-B”状态下，长按“”键进⾏快进或快退将取消“A-B复读”功能。
