水泥搅拌桩N10轻型动力触探检测方案
搅拌桩检测方法及检测数量
搅拌桩检测方法及检测数量一、搅拌桩检测方法及检测数量在建筑工程中，搅拌桩是一种常用的基础处理方式，它可以有效地改善地基的承载力和稳定性。
搅拌桩的质量直接影响到整个工程的安全性和使用寿命。
因此，对搅拌桩进行质量检测是非常重要的。
本文将从多个方面介绍搅拌桩的检测方法及检测数量。
我们需要了解搅拌桩的施工过程。
搅拌桩施工主要包括以下几个步骤：准备工作、搅拌作业、灌注混凝土、养护等。
在这些过程中，我们需要对搅拌桩的尺寸、强度、密实度等参数进行实时监测，以确保搅拌桩的质量符合要求。
二、搅拌桩检测方法1.1 现场检查现场检查是最基本的搅拌桩检测方法，主要包括观察搅拌桩的外观、尺寸和形状等方面。
通过现场检查，我们可以直观地了解搅拌桩的质量情况，及时发现问题并采取相应措施。
现场检查还可以为后续的实验室检测提供参考数据。
1.2 实验室检测实验室检测是对搅拌桩进行全面、系统的性能测试，包括物理力学性能、化学成分等方面的测试。
常见的实验室检测方法有：静载试验、动载试验、抗压试验、抗拉试验等。
通过对这些试验数据的分析，我们可以得出搅拌桩的各项性能指标，如强度、刚度、变形等，从而判断搅拌桩的质量是否合格。
1.3 无损检测无损检测是一种非破坏性的检测方法，主要通过对搅拌桩的声波、电磁波等信号进行分析，来评估搅拌桩的结构完整性和内部缺陷。
常见的无损检测方法有：超声波检测、电磁波检测、雷达检测等。
无损检测具有检测速度快、成本低、对环境影响小等优点，但其准确性受到材料和设备等因素的影响。
三、搅拌桩检测数量搅拌桩的检测数量应根据工程特点和质量要求进行合理确定。
一般来说，可以采取以下几种方法：2.1 按批次检测对于大型工程项目，可以将搅拌桩按照生产批次进行抽检。
每次生产一批搅拌桩后，应对其进行全面的检测，确保质量符合要求。
这种方法适用于生产批量较大、生产时间较短的项目。
2.2 按阶段检测对于长期施工的项目，可以将搅拌桩分为不同的阶段进行检测。
动力触探试验方案
动力触探试验方案目录1.检测内容2.检测方案3.检测结果4.结论1.检测内容本次检测的内容为软基处理段的地基均匀性、密实性及其承载力。
通过动力触探试验，对地基的质量进行评估，为后续的土建工作提供可靠的依据。
2.检测方案本次检测采用动力触探试验，通过对地基进行垂直冲击，测量反弹能量和击穿深度，评估地基的均匀性、密实性和承载力。
试验方案经过编制、审核和审批，保证了检测的准确性和可靠性。
3.检测结果经过试验，软基处理段的地基均匀性良好，密实性较高，承载力符合设计要求。
对于存在的局部松软问题，我们提出了相应的处理措施，以确保工程质量。
4.结论本次检测结果表明，软基处理段的地基质量良好，符合设计要求。
我们将继续加强施工管理，确保工程按照设计要求进行，保证施工质量。
一、动力触探试验范围动力触探试验是一种常用的地基勘察方法，适用于测定土层的物理性质、土层的压缩性和承载力等参数。
试验范围主要包括土壤、砂土、粉土、黏土等不同类型的土层。
二、编制依据本文编制依据国家有关标准和规范，结合实际工程情况，采用动力触探试验的常规方法和流程。
三、检测人员、仪器设备动力触探试验需要专业的技术人员和合适的仪器设备。
检测人员应具备相关的专业知识和技能，并经过培训和考核合格。
仪器设备应符合国家标准和规范要求，保证检测数据的准确性和可靠性。
四、检测环境动力触探试验需要在适宜的环境条件下进行。
检测现场应平整、干燥、无杂物，以确保试验数据的准确性和可靠性。
同时，应注意环境保护，避免对周围环境造成污染和破坏。
五、地基承载力要求地基承载力是动力触探试验的重要参数之一。
在进行试验前，需要明确工程的地基承载力要求，以便于根据试验数据进行合理的分析和判断。
六、检测工作流程动力触探试验的工作流程主要包括准备工作、试验操作、数据记录和处理等环节。
检测人员应按照规范要求，严格执行每个环节的操作流程，确保试验数据的准确性和可靠性。
七、检测中应注意的安全事项动力触探试验需要在现场进行，存在一定的安全风险。

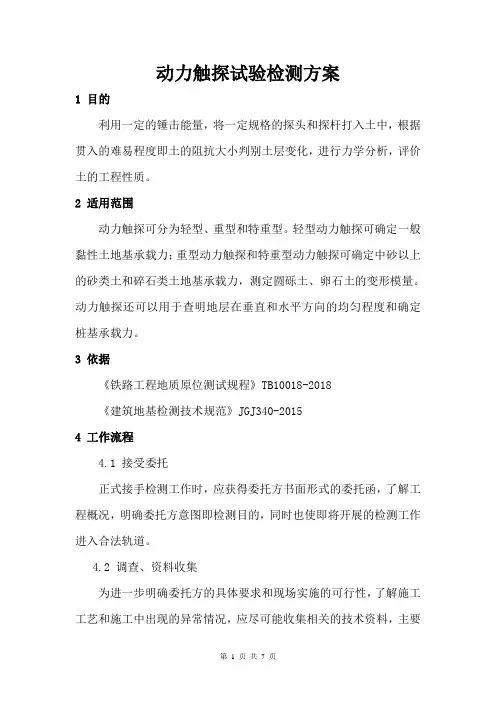

动力触探试验检测方案
动力触探试验检测方案1 目的利用一定的锤击能量，将一定规格的探头和探杆打入土中，根据贯入的难易程度即土的阻抗大小判别土层变化，进行力学分析，评价土的工程性质。
2 适用范围动力触探可分为轻型、重型和特重型。
轻型动力触探可确定一般黏性土地基承载力；重型动力触探和特重型动力触探可确定中砂以上的砂类土和碎石类土地基承载力，测定圆砾土、卵石土的变形模量。
动力触探还可以用于查明地层在垂直和水平方向的均匀程度和确定桩基承载力。
3 依据《铁路工程地质原位测试规程》TB10018-2018《建筑地基检测技术规范》JGJ340-20154 工作流程4.1 接受委托正式接手检测工作时，应获得委托方书面形式的委托函，了解工程概况，明确委托方意图即检测目的，同时也使即将开展的检测工作进入合法轨道。
4.2 调查、资料收集为进一步明确委托方的具体要求和现场实施的可行性，了解施工工艺和施工中出现的异常情况，应尽可能收集相关的技术资料，主要收集内容有：岩土工程勘察资料、施工资料等。
4.3 仪器设备准备4.3.1 动力触探设备类型和规格应符合表1的规定。
表1 动力触探设备类型和规格4.3.2 动力触探设备主要参数应符合下列要求：1、轻型动力触探探头材料应采用45号碳素钢或采用优于45号碳素钢的钢材。
表面淬火后硬度HRC=45～50。
2、重型动力触探设备，应符合下列要求;①探杆：每米质量不宜大于7.5kg。
探杆接头外径应与探杆外径相同，探杆和接头材料应采用耐疲劳高强度的钢材。
②锤座直径应小于锤径1/2,并大于100mm；导杆长度应满足重锤落距的要求，锤座和导杆总质量为20～25kg。
③重锤应采用圆柱形，高径比1～2。
重锤中心的通孔直径应比导杆外径大3～4mm。
5 试验要点5.1 动力触探作业前必须对机具设备进行检查，确认正常后，方可使用。
部件磨损及变形超过下列规定者，应予以更换或修复。
5.1.1 探头允许磨损量：直径磨损不得大于2mm，锥尖高度磨损不得大于5mm；5.1.2 每节探杆非直线偏差不得大于0.6%；5.1.3 所有部件连接处丝扣应完好，连接紧固。
水泥搅拌桩质量检验 完整方案
水泥搅拌桩质量检验施工期质量检验1、桩位：偏差不超过5CM。
2、桩顶、桩底高程：均不应低于设计值，桩底一般应超深10-20CM，桩顶应超高10-50CM。
3、桩身垂直度：不应超过1%。
4、桩身水泥质量：允许每根桩的水泥用量在±25KG范围内调整。
5、水泥标号：按设计要求选用。
6、搅拌头上提喷浆（或喷粉）的速度：提升速度不超过0.5M/MIN。
7、外掺剂的选用：通常有氯化钙、碳酸钠、三乙醇胺、木质素磺酸钙、水玻璃等。
8、浆液水灰比：0.4-0.5。
9、水泥浆液搅拌均匀性。
10、喷粉搅拌均匀性。
11、喷粉到距地面1-2M时，无大量粉末飞扬、污染环境的现象。
12、对基坑开挖工程中的侧向围护桩，相邻桩体要求搭接施工，相邻桩体施工应连续，其施工间歇时间不宜超过8-10小时。
工程竣工后的质量检验1、标准贯入试验和动力触探。
2、静力触探试验。
3、取芯检验。
4、桩基静载荷试验。
基坑开挖后的质量检验1、墙面渗漏水情况。
2、桩墙的垂直、整齐度。
3、桩体裂缝的多少和开展程度，缺桩和断桩情况。
4、桩体强度和均匀性。
5、桩体和路面顶梁裂缝开展情况和脱开的程度。
6、桩顶水平位移。
7、坑底渗漏情况。
8、坑底隆起情况。
3.2.2 湿法工艺3.2.2.1 施工时，先将深层搅拌机用钢丝绳吊挂在起重机上，用输浆胶管将贮料罐砂浆泵与深层搅拌机接通，开动电动机，搅拌机叶片相向而转，借设备自重，以0.38-0.75m/min的速度沉至要求的加固深度；再以0.3-0.5m/min的均匀速度提起搅拌机，与此同时开动砂浆泵，将砂浆从深层搅拌机中心管不断压入土中，由搅拌叶片泥浆与深层处的软土搅拌，边搅拌边喷浆直到提至地面（近地面开挖部位可不喷浆，做于挖土），即完成一次搅拌过程。
用同法再一次重复搅拌下沉和重复搅拌喷浆上升，即完成一根柱状加固体，外形呈“8”字形（轮廓尺寸：纵向最大为1.3m，横向最大为0.8m）。
3.2.2.2 施工中固化剂应严格按预定的配比拌制，并应有防离析措施。
水泥搅拌桩N10轻型动力触探检测方案
水泥搅拌桩N10轻型动力触探检测方案水泥搅拌桩N10轻型动力触探检测方案1、试验目的检验复合地基增强体的桩体成桩质量。
2、仪器设备1）触探头：圆锥头，锥角60°,直径40mm；2）触探杆：直径25mm，长度1m，采用地质管材D40；3）穿心锤：落锤质量10kg，落距50cm。
3、基本原理轻型动力触探，就是利用一定的锤击动能，将一定规格的圆锥探头打入搅拌桩中，根据打入桩中的阻抗大小来判别桩身强度。
4、检测标准1）《建筑地基处理技术规范》（JGJ 79-2002 ；2）委托方提供的相关设计图纸。
5、抽检数量检测数量为施工总桩数的1%,且不小于3根。
6、准备工作为确保检测工作顺利、有序、高效地进行，我方将设置专职联络员，负责通业主、监理、施工等单位的联系、沟通工作，及时掌握现场进度情况，以便我方做好人力、物力的调配工作，同时进行现场指导，确保在进场检测前有关方做好相应的准备工作：1）检测桩触探测试时应将上覆砂层挖除，露出搅拌桩桩头。
测试时桩顶标高为自然地面标高；2）触探测试时，桩龄期应在3d内。
7、技术要求1）轻型动力触探检测深度不应超过4m；2）触探杆连接后的最大偏斜度不应超过2%;3）锤击贯入应连续进行，不宜间断，锤击速率一般为每分钟15?30击；5）触探测试点的位置位于搅拌桩径向D/4位置处；6）当N io> 100或贯入15cm锤击数超过50时，可停止试验。
8测试方法及测试步骤1）安装触探头及触探杆，使探头与探杆及探杆与探杆联接紧密；2）定位,使触探头置于所检测的搅拌桩径向D/4位置处；3）使落锤自由落下，锤击贯入连续进行；4）防止锤击偏心和探杆侧向晃动；5）记录探头每贯入30cm的击数。
9、进度安排及成果提交正式检测期间，保证每天可完成约30根桩的触探检测，并根据施工现场进度的要求，投入相应的人员、设备，以确保满足整个工程施工的顺利进行。
现场检测工作完成后，三天内可提供初步检测结果，全部检测完成后，七个工作日内提供正式检测报告。
水泥搅拌桩试验检测方案及检测计划
一、水泥搅拌桩试验检测方案（1）水泥土试验为确定该工程深层搅拌桩采用哪种水泥掺入比合适，要在工程现场钻孔取土样到有相应资质的实验室做搅拌桩掺入比室内强度试验（养护室的温度为20±2℃，湿度大于90％，试验所用的水泥与试桩所用水泥一致。
所取土样主要为③层的淤泥质土，分别采用水泥掺入比12％、15％，18%，分别检验了龄期为7天、14天、28天、60天、90天的水泥试块抗压强度，每组试验6个试块，共90个试块。
按70.7×70.7×70.7的水泥砂浆试模进行水泥土的强度试验。
水泥土强度试验的试件编号表1：试块强度实验数据记录表日期实验温度仪器实验员记录员校核员（2）试桩工艺参数确定试验为了确定深层水泥土搅拌桩的施工工艺，特要求做深层水泥土搅拌变径桩试桩，该桩具有提高地基承载力、控制地基沉降、降低地基处理费用等优点。
试桩按湿法成桩进行试验。
桩排成10行，每行3根桩，桩与桩成正方形布置，间距分三组1.5×1.5m，2.0×2.0m, 2.5×2.5m，呈每三个一组；1)水泥土搅拌桩的主桩直径Φ500，扩大的支盘桩径Φ1000；水泥掺入比为15％，水泥采用32.5R普通硅酸盐水泥。
如图1所示：图1 试验桩的剖面图2)水泥土搅拌桩支承于第四层（细砂），要求进入该层1.0米，预计桩长约12.0米。
3)施工过程中，应认真记录施工中的各种操作参数，下钻及提升的阻力情况等。
以便根据试验结果，确定正式施工参数。
浆液配制。
按照水泥浆的水灰比和水泥质量要求称取用水量。
先将水泥加入自动计量灰浆搅拌机中，再将水加入，搅拌时间≥3 min。
制备好的水泥浆停置时间应≤45 min，使用前浆液在灰浆搅拌机中应不断搅拌。
设备安装搭置起吊塔架、安装起吊装置、导向架及搅拌轴、输浆管。
电器系统必须安装漏电保护装置，供浆系统应布置在离深层搅拌桩机50 m的范围内。
桩机定位用起重机将深层搅拌桩机吊至指定桩位。
轻型动力触探方案
*****项目N10轻型动力触探试验检测方案一、工程概况*****工程，给水管总长约*万米，排水管总长约*万米，设计地基承载力为100kPa，基础土质分为土方回填路段和原山体挖方路段。
二、检测数量及位置根据《岩土工程勘察规范》(GB50021-2001)(2009年版)、《建筑地基基础工程施工质量验收规范》(GB50202-2002)、广东省标准《建筑地基基础检测规范》(DBJ 15-60-2008)中的有关规定，以及结合项目的实际情况，确定填方路段每20米检测3个点，挖方路段不进行检测，检测深度视现场实际情况定。
三、检测仪器设备、方法和标准1、检测原理N10轻型动力触探试验，是利用50cm固定落距的一定的锤击动能，将探头直径为40mm±1的圆锥触探头打入地基土中，根据打入击数确定其承载力大小。
2、技术要求（1）检测参照国家标准《岩土工程勘察规范》(GB 50021—2001)及广东省标准《建筑地基基础检测规范》(DBJ 15—60—2008)中的有关规定进行；（2）测试点在土基顶面；（3）测试点地基土应保持不受扰动；（4）触探杆的最大偏斜度不宜超过2%；（5）触探时锤击贯入应连续，锤击频率宜在15～30击/分钟之间。
3、测试设备测试设备采用N10触探仪，落锤质量10±0.2kg，落距50±2cm；触探头为圆锥形，锥角60°，锥底直径40mm±1；触探杆直径25±1mm，长度1m。
4、检测步骤（1）正确安装触探头和触探杆，使之紧密相连；（2）使触探头定位于被检测点上；（3）使落锤自由落下，贯入连续进行；（4）记录触探头每贯30cm的锤击数。
四、检测结果及结论精品文档，超值下载现场准确采集好每个点的锤击数据，试验完检测点后，及时分析检测结果并及时编制《N10轻型动力触探成果表》和《N10轻型动力触探检测结果一览表》。
轻便触探(N10)检验水泥搅拌桩桩身强度方法探讨
３ Ｙ Ｊ ２ —９ 规 程 存 在 问 题 解 决 方 法探 讨 Ｂ２ ５ １
１８ 年 至 ２０ 年 期 间 ， 泰 州 市 多 个 工 程 的 水 泥搅 拌 ９８ ０２ 对 桩 桩 身 水 泥 土 强 度 及 复 合 地 基 承 载 力 进 行 了检 测 。 在 实 际
检测 过 程 中 ， 测 桩 龄 期 在 ７天 内 的 为 大 多数 ， 有 少 量 检 检 也 测 桩 龄期 大 于 ７天 的 ， 的达 到 ｌ 有 ０天 ， 别 龄期 更 大 。由于 个 桩 龄期 跨 度 较 大 ， 测轻 便 触 探 Ｎ１ 数 离 散 度 亦较 大 ， 实 ０击 实 际判 定 时 ， 可 能 统 一 按 一 个 标 准 判 定 桩 身水 泥 土强 度 ， 不 如
Ｓ ｕ ｙ ｏ ｅ ｔ ｇ Ｃ ｍｅ ｔＭｉｉｇ Ｐ ｌ ｔｅ ｇｈ ｉ ｅｏ ｏ ｔｂｅＤｒｌ Ｍｅｈ ｄ （ ０ ｔ ｄ ｎ Ｔ ｓｉ ｅ ｎ ｘｎ ｉ Ｓ ｒ ｎ ｔ ｎ Ｕｓ ｆＰ ｒａ ｌ ｉ ｔｏ Ｎ１ ） ｎ ｅ ｌ
ＸＵ Ｄｅ— ｒ ｎ ｏｇ
０ 前 言
水 泥 土 的凝 固 是 一 个 非 常 复 杂 的 过 程 ，其 强 度 与 龄 期
有着 直 接 的 关 系 ，不 同龄 期 的桩 身水 泥 土 强 度 存 在 很 大 的
差 别 ， 检 测 的 桩 桩 龄 期 不 同 ， 对 于不 同龄 期 的 的 饱 和 松 散 砂 土 等 “） 比较 经 济 （ 固费 用 低 廉 ， 刚 、 加 与
性 桩 相 比 ， 泥搅 拌 桩 的桩 身 强 度 可 与 桩 的 承 载 力 相 协 调 ， 水 桩身强度可充分发挥） 施工工期短 、 环境影响小等优点 ， 、 对 在 软 土 地 基 处 理 中 已得 到 广 泛 应 用 。 ｌ Ｙ Ｊ ２ —９ 规 程 判 定 桩 身 水 泥 土 强 度 方 法 简 介 Ｂ２５ １ 根据 中华 人 民 共 和 国行 业 标 准 《 土地 基 深 层 搅 拌 加 软
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水泥搅拌桩N10轻型动力触探检测方案
1、试验目的
检验复合地基增强体的桩体成桩质量。
2、仪器设备
1）触探头：圆锥头，锥角60°,直径40mm；
2）触探杆：直径25mm，长度1m，采用地质管材D40；
3）穿心锤：落锤质量10kg，落距50cm。
3、基本原理
轻型动力触探，就是利用一定的锤击动能，将一定规格的圆锥探头打入搅拌桩中，根据打入桩中的阻抗大小来判别桩身强度。
4、检测标准
1）《建筑地基处理技术规范》（JGJ 79-2002 ；
2）委托方提供的相关设计图纸。
5、抽检数量
检测数量为施工总桩数的1%,且不小于3根。
6、准备工作
为确保检测工作顺利、有序、高效地进行，我方将设置专职联络员，负责通业主、监理、施工等单位的联系、沟通工作，及时掌握现场进度情况，以便我方做好人力、物力的调配工作，同时进行现场指导，确保在进场检测前有关方做好相应的准备工作：
1）检测桩触探测试时应将上覆砂层挖除，露出搅拌桩桩头。
测试时桩顶标
高为自然地面标高；
2）触探测试时，桩龄期应在3d内。
7、技术要求
1）轻型动力触探检测深度不应超过4m；
2）触探杆连接后的最大偏斜度不应超过2%;
3）锤击贯入应连续进行，不宜间断，锤击速率一般为每分钟15〜30击；
5）触探测试点的位置位于搅拌桩径向D/4位置处；
6）当N io> 100或贯入15cm锤击数超过50时，可停止试验。
8测试方法及测试步骤
1）安装触探头及触探杆，使探头与探杆及探杆与探杆联接紧密；
2）定位,使触探头置于所检测的搅拌桩径向D/4位置处；
3）使落锤自由落下，锤击贯入连续进行；
4）防止锤击偏心和探杆侧向晃动；
5）记录探头每贯入30cm的击数。
9、进度安排及成果提交
正式检测期间，保证每天可完成约30根桩的触探检测，并根据施工现场进度的要求，投入相应的人员、设备，以确保满足整个工程施工的顺利进行。
现场检测工作完成后，三天内可提供初步检测结果，全部检测完成后，七个工作日内提供正式检测报告。
