电脑主板维修手册第一章：电脑主板维修入门1.1 概述电脑主板是电子设备中的核心部件，负责连接各个硬件组件并传输数据信号。
本手册将为您介绍电脑主板的基本原理、常见故障及相应的维修方法。
1.2 维修准备在进行电脑主板维修前，您需要准备以下工具和材料：- 电脑维修工具包（包括螺丝刀、镊子等）- 防静电手带、静电垫- 各类主板插座和插件- 合适的维修环境（无尘、通风）第二章：常见故障及维修方法2.1 电源问题2.1.1 电源无法启动若电源无法启动，首先检查电源插座是否正常工作，若正常，则可能是电源本身出现故障。
您可以尝试以下维修方法：- 检查电源线是否有松动或损坏，重新连接或更换电源线。
- 检查电源是否被过载，若是，则升级电源或减少负载。
- 检查电源风扇是否运转正常，若不正常，则需要更换电源风扇。
2.1.2 电源过热电源过热会导致电脑崩溃或自动重启。
您可以尝试以下维修方法：- 清洁电源内部的灰尘和杂物，确保散热良好。
- 更换电源风扇散热器。
2.2 BIOS问题2.2.1 电脑启动无显示若电脑启动后没有显示，首先检查显示器和连接线路是否正常。
若正常，则可能是BIOS设置问题。
您可以尝试以下维修方法：- 清除CMOS以恢复BIOS默认设置。
- 更新BIOS固件版本。
2.2.2 电脑启动后显示错误信息若电脑启动后显示错误信息，可能是BIOS设置不正确。
您可以尝试以下维修方法：- 进入BIOS设置界面，检查设置是否符合硬件要求。
- 恢复BIOS默认设置。
2.3 硬件兼容性问题某些情况下，主板和其他硬件设备之间可能存在兼容性问题，导致电脑无法正常工作。
您可以尝试以下维修方法：- 检查硬件设备是否与主板兼容，确保使用合适的驱动程序。
- 更新硬件设备的驱动程序或者固件。
2.4 连接问题2.4.1 USB端口无法识别设备若USB端口无法识别设备，您可以尝试以下维修方法：- 检查USB设备和端口是否正常工作，尝试更换设备或端口。

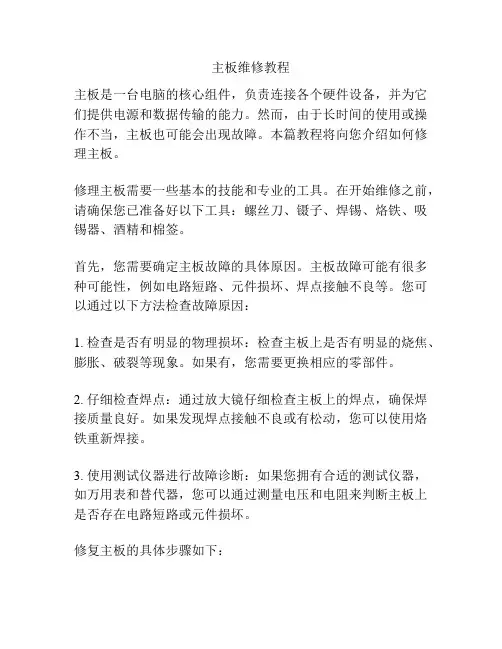

主板维修教程
主板维修教程主板是一台电脑的核心组件，负责连接各个硬件设备，并为它们提供电源和数据传输的能力。
然而，由于长时间的使用或操作不当，主板也可能会出现故障。
本篇教程将向您介绍如何修理主板。
修理主板需要一些基本的技能和专业的工具。
在开始维修之前，请确保您已准备好以下工具：螺丝刀、镊子、焊锡、烙铁、吸锡器、酒精和棉签。
首先，您需要确定主板故障的具体原因。
主板故障可能有很多种可能性，例如电路短路、元件损坏、焊点接触不良等。
您可以通过以下方法检查故障原因：1. 检查是否有明显的物理损坏：检查主板上是否有明显的烧焦、膨胀、破裂等现象。
如果有，您需要更换相应的零部件。
2. 仔细检查焊点：通过放大镜仔细检查主板上的焊点，确保焊接质量良好。
如果发现焊点接触不良或有松动，您可以使用烙铁重新焊接。
3. 使用测试仪器进行故障诊断：如果您拥有合适的测试仪器，如万用表和替代器，您可以通过测量电压和电阻来判断主板上是否存在电路短路或元件损坏。
修复主板的具体步骤如下：1. 断电并卸下主板：首先，关闭电源并断开所有的连接，如电源线、数据线和设备线。
然后使用螺丝刀和镊子小心地卸下主板。
2. 清洁主板：使用酒精和棉签小心地清洁主板上的灰尘、污垢和脏物。
请确保使用酒精清洁的时候，主板仍然是处于干燥的状态。
3. 检查和修复焊点：通过放大镜仔细检查主板上的焊点。
如果发现接触不良的焊点，使用烙铁重新焊接。
如果焊点已经损坏或脱落，您需要更换相应的零部件。
4. 处理电路短路：如果您检测到主板上有电路短路的问题，您可以使用吸锡器将多余的焊锡吸走，并使用烙铁重新焊接。
适当使用绝缘胶带或绝缘棒，以防止短路再次发生。
5. 更换损坏的元件：如果检测到某个元件损坏，如电容、电阻或电感，您可以使用烙铁将其热化，并用焊锡将其从主板上取下。
然后根据需要更换相应的元件，并使用焊锡重新将其固定在主板上。
6. 安装主板：当您完成了修复和更换工作后，请小心地将主板安装回电脑，并重新连接所有线缆。

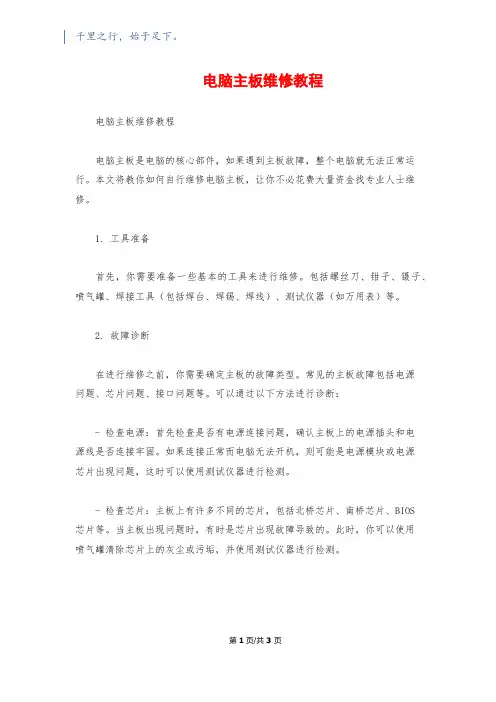

电脑主板维修教程
千里之行，始于足下。
电脑主板维修教程电脑主板维修教程电脑主板是电脑的核心部件，如果遇到主板故障，整个电脑就无法正常运行。
本文将教你如何自行维修电脑主板，让你不必花费大量资金找专业人士维修。
1. 工具准备首先，你需要准备一些基本的工具来进行维修。
包括螺丝刀、钳子、镊子、喷气罐、焊接工具（包括焊台、焊锡、焊线）、测试仪器（如万用表）等。
2. 故障诊断在进行维修之前，你需要确定主板的故障类型。
常见的主板故障包括电源问题、芯片问题、接口问题等。
可以通过以下方法进行诊断：- 检查电源：首先检查是否有电源连接问题，确认主板上的电源插头和电源线是否连接牢固。
如果连接正常而电脑无法开机，则可能是电源模块或电源芯片出现问题，这时可以使用测试仪器进行检测。
- 检查芯片：主板上有许多不同的芯片，包括北桥芯片、南桥芯片、BIOS芯片等。
当主板出现问题时，有时是芯片出现故障导致的。
此时，你可以使用喷气罐清除芯片上的灰尘或污垢，并使用测试仪器进行检测。
第1页/共3页锲而不舍，金石可镂。
- 检查接口：主板上还有许多接口，如USB接口、显卡接口、内存插槽等。
如果某个接口出现问题，可能会导致相关设备无法正常工作。
你可以使用测试仪器进行检测，或者将其他设备插入接口进行测试。
3. 维修电源问题如果你确定是电源问题导致的主板故障，你可以尝试以下方法进行修复：- 检查电源线：首先检查电源线是否损坏，确认电源线两端的插头是否完好。
如果损坏，可以更换新的电源线。
- 检查电源模块：如果电源线无问题，可以使用测试仪器检测主板上的电源模块是否正常工作。
如果电源模块出现问题，你可以将其更换为新的模块。
4. 维修芯片问题如果你确定是芯片问题导致的主板故障，你可以尝试以下方法进行修复：- 清洁芯片：使用喷气罐清除芯片上的灰尘或污垢。
注意不要在芯片上过度喷气，以免损坏。
- 更换芯片：如果清洁芯片后问题依然存在，可能是芯片本身出现故障。
此时，你可以将故障芯片更换为同型号的新芯片。

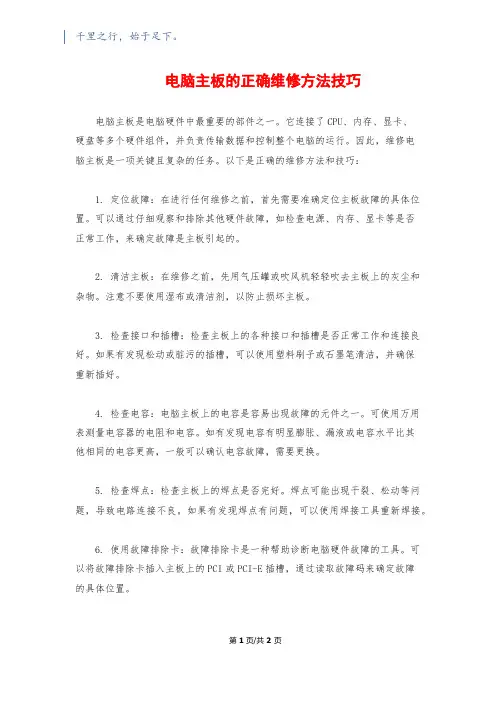

电脑主板的正确维修方法技巧
千里之行，始于足下。
电脑主板的正确维修方法技巧电脑主板是电脑硬件中最重要的部件之一。
它连接了CPU、内存、显卡、硬盘等多个硬件组件，并负责传输数据和控制整个电脑的运行。
因此，维修电脑主板是一项关键且复杂的任务。
以下是正确的维修方法和技巧：1. 定位故障：在进行任何维修之前，首先需要准确定位主板故障的具体位置。
可以通过仔细观察和排除其他硬件故障，如检查电源、内存、显卡等是否正常工作，来确定故障是主板引起的。
2. 清洁主板：在维修之前，先用气压罐或吹风机轻轻吹去主板上的灰尘和杂物。
注意不要使用湿布或清洁剂，以防止损坏主板。
3. 检查接口和插槽：检查主板上的各种接口和插槽是否正常工作和连接良好。
如果有发现松动或脏污的插槽，可以使用塑料刷子或石墨笔清洁，并确保重新插好。
4. 检查电容：电脑主板上的电容是容易出现故障的元件之一。
可使用万用表测量电容器的电阻和电容。
如有发现电容有明显膨胀、漏液或电容水平比其他相同的电容更高，一般可以确认电容故障，需要更换。
5. 检查焊点：检查主板上的焊点是否完好。
焊点可能出现干裂、松动等问题，导致电路连接不良。
如果有发现焊点有问题，可以使用焊接工具重新焊接。
6. 使用故障排除卡：故障排除卡是一种帮助诊断电脑硬件故障的工具。
可以将故障排除卡插入主板上的PCI或PCI-E插槽，通过读取故障码来确定故障的具体位置。
第1页/共2页锲而不舍，金石可镂。
7. 固件更新：如果维修过程中发现主板固件有问题，可以尝试进行固件更新。
可以从主板厂商的官方网站上下载最新的固件，并按照说明进行更新。
8. 注意防静电：在进行维修时，务必使用防静电手腕带或站在防静电垫上，以防止静电对主板造成损坏。
总结起来，维修电脑主板是需要一定专业知识和技巧的。
如果对操作不熟悉，建议找专业的电脑维修人员进行修复，以避免进一步损坏。

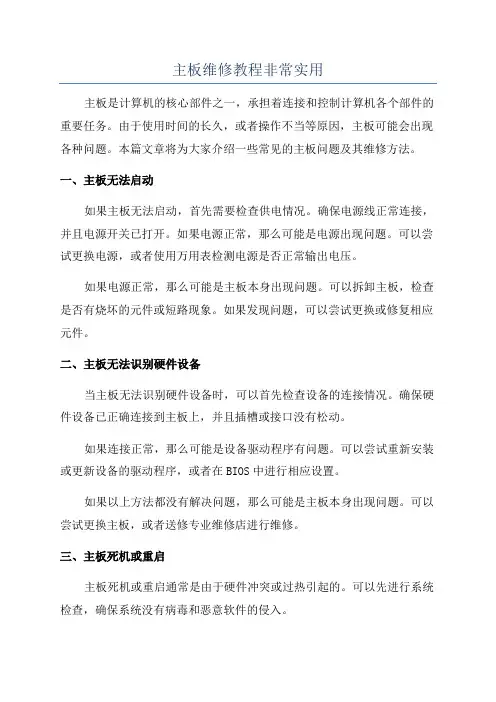

主板维修教程非常实用
主板维修教程非常实用主板是计算机的核心部件之一，承担着连接和控制计算机各个部件的重要任务。
由于使用时间的长久，或者操作不当等原因，主板可能会出现各种问题。
本篇文章将为大家介绍一些常见的主板问题及其维修方法。
一、主板无法启动如果主板无法启动，首先需要检查供电情况。
确保电源线正常连接，并且电源开关已打开。
如果电源正常，那么可能是电源出现问题。
可以尝试更换电源，或者使用万用表检测电源是否正常输出电压。
如果电源正常，那么可能是主板本身出现问题。
可以拆卸主板，检查是否有烧坏的元件或短路现象。
如果发现问题，可以尝试更换或修复相应元件。
二、主板无法识别硬件设备当主板无法识别硬件设备时，可以首先检查设备的连接情况。
确保硬件设备已正确连接到主板上，并且插槽或接口没有松动。
如果连接正常，那么可能是设备驱动程序有问题。
可以尝试重新安装或更新设备的驱动程序，或者在BIOS中进行相应设置。
如果以上方法都没有解决问题，那么可能是主板本身出现问题。
可以尝试更换主板，或者送修专业维修店进行维修。
三、主板死机或重启主板死机或重启通常是由于硬件冲突或过热引起的。
可以先进行系统检查，确保系统没有病毒和恶意软件的侵入。
如果系统正常，那么可能是硬件冲突导致的。
可以尝试拔下所有硬件设备，然后逐个重新连接，观察是否会出现死机或重启现象。
如果以上方法都没有解决问题，那么可能是主板过热导致的。
可以查看主板上的散热器是否正常工作，是否有积灰等情况。
可以使用吹风机或专业的电脑清洁剂清洁散热器，并确保主板通风良好。
四、USB口不工作当主板的USB口不工作时，可以首先检查USB设备的连接情况。
确保USB设备已正确连接到主板上，并且插槽或接口没有松动。
如果连接正常，那么可能是USB驱动程序有问题。
可以尝试重新安装或更新USB设备的驱动程序，或者在BIOS中进行相应设置。
如果以上方法都没有解决问题，那么可能是主板USB接口损坏。
可以尝试更换主板，或者送修专业维修店进行维修。
电脑主板怎么维修
电脑主板怎么维修电脑主板怎么维修电脑主板是电脑非常重要的部位，如果主板除了故障我们应该怎么去维修呢?下面是店铺为大家整理的电脑主板维修方法，欢迎参考~一、常用的维修方法：1.询问法：询问用户主板在出现故障前的状况以及所工作的状态?询问是由什么原因造成的故障?询问故障主板工作在何种环境中等等。
2.目测法：接到用户的主板后，一定要用目测法观察主板上的电容是否有鼓包、漏液或严重损坏，是否有被烧焦的芯片及电子元器件，以及少电子器件或者PCB板断线等。
还有各插槽有无明显损坏。
3.电阻测量法“也叫对地测量阻值法。
可以用测量阻值大小的方法来大致判断芯片以及电子元器件的好坏，以及判断电路的严重短路和断路的情况。
如：用二极管档测量晶体放宽是否有严重短路、断路情况来判断其好坏，或者对ISA插槽对地的阻值来判断南桥好坏情况等。
4.电压测量法: 主要是通过测量电压，然后与正常主板的'测试点比较，找出有差异的测试点，最后顺着测试点的线路(跑电路)最终找到出故障的元件，更换元件。
二、主板的维修的步骤：1、首先用电阻测量法，测量电源、接口的5V、12V、3.3V等对地电阻，如果没有对地短路，再进行下一步的工作。
2、加电(接上电源接口，然后按POWER开关)看是否能开机，若不能开机，修开机电路，若能开机再进行下一步工作。
3、测试CPU主供电、核心电压、只要CPU主供电不超过2.0V，就可以加CPU(前提是目测时主板上没有电容鼓包、漏液)，同时把主板上外频和倍频跳线跳好(最好看一下CMOS)、看看CPU是否能工作到C，或者D3(D1或D3为测试卡代码，表示CPU已经工作)，如果不工作进行下一步/。
4、暂时把CPU取下，加上假负载，严格按照资料上的测试点，测试各项供电是否正常。
如：核心电压1.5V,2.5V和PG的2.5V及SLOT1的3.3V等,如正常进行下一小工作。
5、根据资料上的测试时钟输出是正常，时钟输邮为1.1-1.9V，如正常进行下一步。
平板主板维修教程
平板主板维修教程平板电脑在我们的生活中扮演着越来越重要的角色，因为它们的便携性和功能性。
然而，像任何其他电子设备一样，平板电脑也有可能出现故障，导致它们无法正常工作。
其中一个常见的问题是主板故障。
在以下文本中，我们将为您提供关于如何修复平板主板的详细指南。
修复平板主板需要一些基本的工具，以及一些技术知识。
首先，您需要一个细小的螺丝刀，以便能够拆下平板电脑的外壳。
此外，您还需要一个放大镜，以便更清楚地看到主板上的细节。
最重要的是，您需要一些基本的电子知识，例如理解电子元件和其功能。
首先，关掉平板电脑并将其放在一个干净的工作区。
使用螺丝刀轻轻拧松所有外壳上的螺丝，并将它们保存在安全的地方，以免丢失。
然后，慢慢地将外壳从平板电脑上取下。
一旦打开，您将能够看到平板电脑内部的主板。
主板通常位于平板电脑的中央，被固定在框架上。
在开始处理主板之前，您应该先断开电池连接。
电池连接通常位于主板上方，一般是一个白色或黑色的插座。
接下来，您需要仔细检查主板上的任何明显的损坏或烧毁。
常见的主板故障可能包括焊接问题、电子元件的烧毁以及由于过热引起的损坏。
如果您发现任何这些问题，您可能需要更换整个主板或修复这些损坏的元件。
如果您计划修复损坏的元件，您将需要一些修复工具，例如锡焊接铁和焊锡线。
小心地将焊锡线用于烧毁的元件和主板上的焊点。
确保焊接好每个焊点，并检查焊接是否牢固。
如果您不熟悉焊接技术，最好让专业的维修人员来处理这一部分。
在焊接完成后，再次仔细检查主板上的任何其他问题。
确保没有其他烧毁的元件，而且每个焊点都很牢固。
然后，反向操作，将所有的部件重新组装回平板电脑上。
确保您严格遵循正确的步骤，以免损坏其他部件。
最后，重新上电并测试修复后的平板电脑。
如果一切正常，您将看到平板电脑正常启动并工作。
如果问题仍然存在，您可能需要再次检查主板以寻找其他故障，并尝试其他修复方法。
总结起来，修复平板主板可能是一项复杂的任务，需要一些基本的工具和技术知识。
电脑主板维护和维修的方法
电脑主板维护和维修的方法电脑主板维护和维修的方法一、清洁法用毛刷轻轻刷去主板上的灰尘，另外，主板上一些插卡、芯片都采用了插脚形式，经常会因为引脚氧化而造成接触不良。
对于这样的情况，我们可以用橡皮擦去表面氧化层，然后再重新插接即可。
二、观察法仔细的查看出现问题的主板，看看每个插头、插座是否倾斜，电阻、电容的引脚是否相互虚连、芯片的表面是否烧焦或者开裂，主板上的锡箔是否有烧断的痕迹出现。
另外我们还要查看的就是，有没有异物掉进主板的元器件之间。
遇到有疑问的地方，可以借助万用表量一下。
三、拔插交换法主机系统产生故障的原因很多，例如主板自身故障或I/O总线上的各种插卡的故障均可能导致系统的运行不正常。
采用拔插检查的方式是确定故障在主板或I/O设备的简捷方法。
简单点说也就是在关机的情况下将插卡逐块拔出，每拔出一块插卡后就开机观察一下机器运行状态，如果在拔出某块插卡后计算机运行正常了，那故障原因就是该插卡有故障或相应的I/O总线插槽及负载电路有问题。
若拔出所有插卡后计算机启动仍不正常，则故障很有可能就出在主板上。
采用拔插交换法实质上就是将同型号插件板，总线方式一致、功能相同的插卡或同型号芯片相互交换，根据故障的`变化情况判断故障所在。
此法多用于易拔插的维修环境，例如内存在自检的时候出错，就可以交换相同的内存芯片或内存条来确定故障原因。
四、电阻、电压测量法为防止出现意外，我们还应该测量一下主板上的电源+5V与地(GND)之间的电阻值。
最简捷的方法就是测量芯片的电源引脚与地之间的电阻。
在没有插入电源插头时，该电阻一般为300Ω，最低的也不应该低于100Ω。
然后我们再测一下反向电阻值，可能略有差异，但相差不可以过大。
如果正反向阻值都很小或接近导通，就说明主板上有短路现象发生，应该检查短路的原因。
一般，产生这类现象的原因有以下几种：1.主板上有被击穿的芯片。
一般说此类故障较难排除。
例如TTL芯片(LS系列)的+5V连在一起，可吸去+5V引脚上的焊锡，使其悬浮，逐个测量，从而找出有故障的芯片。
