qtz500塔式起重机毕业设计开题报告样表
起重机开题报告(DOC)
开题报告题目：16/3.2t×28.5m桥式起重机设计学院机械自动化学院专业机电一体化专业学号学生姓名__指导教师日期_毕业设计开题报告1. 课题名称16/3.2t×28.5m桥式起重机设计2.课题的目的与意义起重机械是一种空间运输工具，能在一定范围内垂直起升和水平移动物品的机械。
具有动作间歇性和作业循环性，多用于人力不能完成的任务。
主要作用是完成物体的位移。
它不仅可以减轻体力劳动，还将极大地提高劳动生产率。
桥式起重机：横架于车间、仓库和料场上空进行物料吊运的起重设备。
由于它的两端坐落在高大的水泥柱或者金属支架上，形状似桥，所以又称“天车”或者“行车”。
起重机械是现代工业企业中实现生产过程机械化、自动化、减轻繁重体力劳动、提高劳动生产率的重要工具和设备。
在我国的国民经济中，已拥有大量的各式各样的起重机械。
如在港口码头和铁路车站，没有起重机械，装卸工作就不能进行；在冶金生产中，起重机械已用于金属生产的全部过程；现代建筑工程，不能离开起重机械；在农业和林场，最困难、最费力的工作也由起重机械来完成。
在核发电站中，采用特殊的起重机，用以代替人的操作去担当对人体健康有严重危害的作业。
随着科学技术和生产的发展，起重机械在不断地完善和发展之中。
先进的电气和机械设备逐渐在起重机上应用，其趋向是增加自动化程度，提高工作效率和使用性能，使其操作更加简化，更加安全可靠。
这就要求起重机司机必须学习新知识、掌握新技术。
3.桥式起重机的历史和现状3.1 桥式起重机的历史中国古代灌溉农田用的桔是臂架型起重机的雏形。
14世纪，西欧出现了人力和畜力驱动的转动臂架型起重机。
19世纪前期，出现了桥式起重机；起重机的重要磨损件如轴、齿轮和吊具等开始采用金属材料制造，并开始采用水力驱动。
19世纪后期，蒸汽驱动的起重机逐渐取代了水力驱动的起重机。
20世纪20年代开始，由于电气工业和内燃机工业迅速发展，以电动机或内燃机为动力装置的各种起重机基本形成。
QTZ500塔式起重机总体及顶升套架的设计计算说明书
塔式起重机的发展趋势技术先进，积极性好，工艺简单，工作可靠。
2.2总体设计方案的确定QTZ500型塔式起重机是上回转、水平臂架、液压自升式的结构形式，由金属结构、工作机构和驱动控制系统三部分组成。
在进行总体设计时，要综合考虑塔机的强度、刚度、稳定性、各种工况下的外载荷以及塔机的经济性，从而选出合理的设计方案。
2.2.1 金属结构塔式起重机金属结构部分由塔身，塔头或塔帽，起重臂架，平衡臂架，回转支撑架等主要部件组成。
对于特殊的塔式起重机，由于构造上的差异，个别部件也会有所增减。
金属结构是塔式起重机的骨架，承受塔机的自重载荷及工作时的各种外载荷，是塔式起重机的重要组成部分，其重量通常约占整机重量的一半以上，因此金属结构设计合理与否对减轻起重机自重，提高起重性能，节约钢材以及提高起重机的可靠性等都有重要意义。
1.基础高层建筑施工用的附着式塔式起重机都采用小车变幅的水平臂架，幅度大部分在五十米以上，无须移动作业即可覆盖整个施工围，因此多采用钢筋混凝土基础。
钢筋混凝土基础有多种形式可供选用。
对于有底架的固定自升式塔式起重机，可视工程地质条件，周围环境以及施工现场情况选用X形整体基础，四个条块分隔式基础或者四个独立块体式基础。
对于无底架的自升式塔式起重机则采用整体式方块基础。
X形整体基础的形状及平面尺寸大致与塔式起重机X形底架相似。
塔式起重机的X形底架通过预埋地脚螺栓固定在混凝土基础上，此种形式多用于轻型自升式塔式起重机，如图2-1所示。
2-1 X形整体基础长条形基础由两条或四条并列平行的钢筋混凝土底梁组成，其功能犹如两条钢筋混凝土的钢轨轨道基础，分别支承底架的四个支座和由底架支座传来的上部荷载。
如果塔机安装在混凝土砌块人行道上，或是安装在原有混凝土地面上，均可采用这种钢筋混凝土基础，如图2-2所示。
分块式基础由四个独立的钢筋混凝土块体组成，分别承受由底架结构传来的整机自重及载荷。
钢筋混凝土块体构造尺寸视塔机支反力大小基地耐力而定。
(完整word版)QTZ500塔式起重机总体及顶升套架的设计计算说明书
目的固定自升式塔式起重机,可视工程地质条件，周围环境以及施工现场情况选用X形整体基础，四个条块分隔式基础或者四个独立块体式基础。
对于无底架的自升式塔式起重机则采用整体式方块基础。
X形整体基础的形状及平面尺寸大致与塔式起重机X形底架相似。
塔式起重机的X形底架通过预埋地脚螺栓固定在混凝土基础上，此种形式多用于轻型自升式塔式起重机，如图2—1所示。
2-1 X形整体基础长条形基础由两条或四条并列平行的钢筋混凝土底梁组成,其功能犹如两条钢筋混凝土的钢轨轨道基础，分别支承底架的四个支座和由底架支座传来的上部荷载。
如果塔机安装在混凝土砌块人行道上，或是安装在原有混凝土地面上，均可采用这种钢筋混凝土基础，如图2-2所示。
分块式基础由四个独立的钢筋混凝土块体组成，分别承受由底架结构传来的整机自重及载荷。
钢筋混凝土块体构造尺寸视塔机支反力大小基地耐力而定。
由于基础仅承受底架传递的垂直力，故可作为中心负荷独立柱基础处理.其优点是：构造比较简单，混凝土及钢筋用量目都比较少，造价便宜，如图2-3所示。
2—2 长条形基础独立式整体钢筋混凝土基础适用于无底架固定式自升式塔式起重机.其构造特点是：塔机的塔身结构通过塔身基础节、预埋塔身框架或预埋塔身主角钢等固定在钢筋混凝土基础上，从而使塔身结构与混凝土基础联固成整体，并将塔机上部载荷全部传给地基。
由于整体钢筋混凝土基础的体形尺寸是考虑塔式起重机的最大支反力、地基承载力以及压重的需求而选定的，因而能确保塔机在最不利工况下均可安全工作，不会产生倾翻事故，如图2-4所示。
目2-4 独立整体基础1-预埋塔身标准节2—钢筋3-架设箍筋固定式塔式起重机，可靠的地基基础是保证塔机安全使用的必备条件。
该基础应根据不同地质情况，严格按照规定制作。
除在坚硬岩石地段可采用锚桩地基(分块基础）外，一般情况下均采用整体钢筋混凝土基础.对基础的基本要求有：基础的土质应坚固牢实，要求承载能力大于0。
15Mpa；混凝土基础的深度﹥1100毫米，总混凝土方量约16.3立方米，基础重量约39吨;混凝土基础的承受压力不小于8MPa；混凝土基础应根据现场地质情况加工作层或多层钢筋网，钢筋间距约为250毫米；混凝土基础表面应校水平，不平度小于1/500；混凝土基础表面设置排水沟。
汽车起重机—毕业设计开题报告
调研、查找资料，仔细阅读任务书，把握设计要点。
英语论文翻译，深入理解设计内容，为设计做准备。
按任务书要求进行起重机整体设计与计算。
对起重机的ห้องสมุดไป่ตู้压系统部分进行设计与计算。
撰写设计说明书，绘制设计图纸。
四、总体安排和进度（包括阶段性工作内容及完成日期）
起迄日期工作内容
2013.3.25-2013.3.31 设计资料整理并撰写实习报告及开题报告
（2）技术参数：
最大起重量：16吨，最大起升高度23.5m；工作半径2m-6m，有效工作扇面不小于270º；系统正常工作压力14MPa；车辆转移场地行驶在坚实路面上，其最大移动速度60km/h；作业时采用H型支腿；起升、回转、起重臂的俯仰和支腿的操作均采用独立驱动形式。
（3）研究方法：
阅读有关起重机方面的书籍，对起重机的结构工作原理等有一定的的认识：阅读液压传动方面的书籍，了解各种液压部件工作原理及作用，同时挑选出一些可以运用在起重机液压系统上的各种部件和子系统；查阅一些国内最新的相关期刊，了解汽车起重机发展情况和相关技术；阅读相关书籍，根据自己知识水平，结合比较先进的技术设计出经济合理的QY16起重机液压系统。
[6]黎启栢，液压元件手册.北京：机械工业出版社,1999
指导教师意见：
指导教师签名： 日期：
教研室意见：
教研室主任签名： 日期：
系意见：
系领导签名： 日期：
系盖章
课题来源：导师课题、社会实践、自选、其他
课题类别：工程设计、施工技术、新品开发、软件开发、科学实验、毕业论文。
2013.4.1 做开题报告
2013.4.1-2013.4.6 汽车起重机总体参数确定及总体方案确定
起重机起升机构设计开题报告

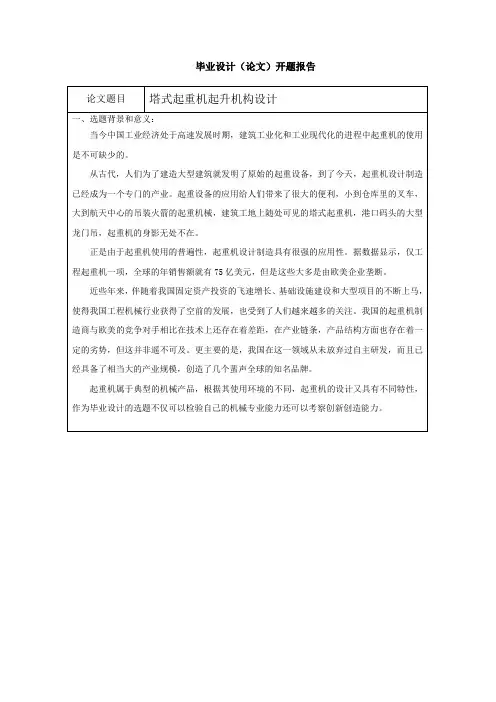

毕业设计（论文）开题报告论文题目塔式起重机起升机构设计一、选题背景和意义：当今中国工业经济处于高速发展时期，建筑工业化和工业现代化的进程中起重机的使用是不可缺少的。
从古代，人们为了建造大型建筑就发明了原始的起重设备，到了今天，起重机设计制造已经成为一个专门的产业。
起重设备的应用给人们带来了很大的便利，小到仓库里的叉车，大到航天中心的吊装火箭的起重机械，建筑工地上随处可见的塔式起重机，港口码头的大型龙门吊，起重机的身影无处不在。
正是由于起重机使用的普遍性，起重机设计制造具有很强的应用性。
据数据显示，仅工程起重机一项，全球的年销售额就有75亿美元，但是这些大多是由欧美企业垄断。
近些年来，伴随着我国固定资产投资的飞速增长、基础设施建设和大型项目的不断上马，使得我国工程机械行业获得了空前的发展，也受到了人们越来越多的关注。
我国的起重机制造商与欧美的竞争对手相比在技术上还存在着差距，在产业链条，产品结构方面也存在着一定的劣势，但这并非遥不可及。
更主要的是，我国在这一领域从未放弃过自主研发，而且已经具备了相当大的产业规模，创造了几个蜚声全球的知名品牌。
起重机属于典型的机械产品，根据其使用环境的不同，起重机的设计又具有不同特性，作为毕业设计的选题不仅可以检验自己的机械专业能力还可以考察创新创造能力。
二、课题关键问题及难点：起升机构包括了吊具，卷筒，减速器，制动器，电机等多方面，在设计时，可能难以处理的问题有下面几个方面：1.减速器和电机，卷筒在起重机上的布局因为三者之间距离的改变会影响到联轴器选用和制动器选用。
2.卷筒设计我认为卷筒设计是起升机构设计的关键环节，卷筒的壁厚取决于最大起升重量，卷筒的长度由钢丝绳的直径和卷筒节距确定。
只有卷筒的选择符合设计要求，才能根据所给的起升速度确定减速器输出端转速和电动机的选择，再由所选电机的输出转速和减速器输出转速确定减速器的传动比，选择合适型号的减速器。
3.制动器的选择制动器必须能在重物上升时及时使电机输出停止，在重物水平移动时保持起升机构的停止，还要在卸货时及时停车，防止货物受损。
开题报告
论文题目塔式起重机动态性能分析一、选题背景和意义：塔式起重机作为建筑施工的重要象征与主要运输机械, 在建筑业得到了广泛应用。
其工作特点是根据建筑需要将物品在很大空间内升降和搬运, 属危险作业。
因此，其设计合理性直接关系到人民生命财产的安全。
如果塔式起重机的动态性能设计不合理，当塔式起重机的固有频率等于或者接近塔式起重机上电动马达的频率，在塔式起重机的运行过程中，会产生共振想象，影响塔式起重机操作者的舒适度和塔式起重机的可操作性，严重的会造成工程事故。
由于塔式起重机的固有频率在塔式起重机设计完成时也就基本确定，所以塔式起重机的动态性能应得到塔式起重机设计者的充分重视。
塔式起重机作为建筑施工的重要象征与主要运输机械, 在建筑业得到了广泛应用。
其工作特点是根据建筑需要将物品在很大空间内升降和搬运, 属危险作业。
塔式起重机是高层建筑施工中常用的特种设备，其设计合理性直接关系到人民生命财产的安全。
塔式起重机的动态性能的分析有助于研究塔机性能参数提高的影响，可以了解塔机安全装置在工作过程中的实际振动模态，对安全装置的可靠性设计提供技术基础。
二、课题关键问题及难点：本课题研究的是QTZ63塔式起重机的动态性能这次课题的目的是通过对塔机的基本参数的掌握，利用ANSYS软件进行塔机钢结构建模，并通过施加载荷，得到各部件的变形系数。
再利用ADAMS 软件通过将一个构件离散成许多段刚性构件，建立所需要的柔性体进行塔机的仿真模拟，通过测试在一定的激振力下塔机的振动情况，确定在满足钢结构安全的条件下，提升塔机工作效率时塔机振动情况的变化。
课题难点：通过将一个构件离散成许多段刚性构件，建立ADAMS塔机整机模型，对于工作机构不同的起制动加速度，分析塔机结构最大振幅与最大瞬态应力发生部位，确定在满足钢结构安全的条件下司机室处最舒适的起制动加速度变化曲线。
三、调研报告（或文献综述）针对于塔式起重机的各个部分，国内外已有不少人做过相关的研究。
塔式起重机电气控制系统毕业设计
摘要本文是以满足塔式起重机的各个动作而设计的电气控制系统。
从塔式起重机的变幅动作、回转动作、起降动作和哥哥动作中的变速入手，根据继电—接触控制器原理和三相异步电机的变速原理设计的电气控制电路。
与加入PLC控制器的控制系统相比只由继电—接触控制器组成的电气控制系统比加入PLC控制器的控制系统抗干扰性强，但是对塔式起重机的钢铁结构冲击较大适合用于小型塔式起重机。
关键词：回转、变幅、起升、继电----接触器。
目录摘要 (1)一塔式起重机总述 (4)1.1总述 (4)1.1.1特点 (4)1.1.2发展概况 (6)1.2塔式起重机的组成 (11)1.2.1塔机的金属结构 (11)1.2．2塔机的零部件 (13)1.2.3塔机的工作机构 (14)1.2.4塔机的电气设备 (15)1.2.5塔机的液压系统 (15)1.2.6、塔机的安全装置 (16)1.2.7塔机的防倾翻规定 (16)1.2.8自升式塔机的附着锚固 (17)二电气控制系统设计 (18)2.1 设计的背景 (18)2.2启动电路 (18)2.3 回转控制 (21)2.3.1回转正反转控制 (21)2.3.2回转高中低速控制 (24)2.4 增减幅的控制 (24)2.4.1 增幅控制 (24)2.4.2减幅控制 (27)2.4.3档位控制 (27)2.5起升控制 (27)2.5.1起升安全 (32)2.5.2起升下降控制 (32)2.5.3档位控制 (32)三感谢 (33)四参考文献 (34)六附录 (35)一塔式起重机总述1.1总述塔式起重机简称塔机，亦称塔吊，起源于西欧。
据记载，第一项有关建筑用塔机专利颁发于1900年。
1905年出现了塔身固定的装有臂架的起重机，1923年制成了近代塔机的原型样机，同年出现第一台比较完整的近代塔机。
1930年当时德国已开始批量生产塔机，并用于建筑施工。
1941年，有关塔机的德国工业标准DIN8770公布。
该标准规定以吊载(t)和幅度(m)的乘积(tm)一起以重力矩表示塔机的起重能力。
塔式起重机毕业设计开题报告讲解
山东建筑大学毕业论文开题报告表图一平头塔式起重机结构受力：平头塔机的起重臂、平衡臂都属于悬臂静定结构，力学模型单一，计算简单。
在同样载荷作用下内力较大。
钢结构用量：由于为悬臂受力，故与其它结构形式相比费材料。
制造：无塔帽、拉杆等结构，制造简单。
安装与拆卸：安装高度要求低，降低了安装拆卸时对起重设备的要求，节省拆装费用和时间，并容易进行空中拆卸;适合群塔交叉作业;适用于对高度有特殊要求的场合。
2、片式塔帽、静定悬臂结构平衡臂，单吊点静定结构吊臂结构图二片式塔帽单吊点塔式起重机结构受力：比平头塔机受力分析要复杂，但仍然是静定结构，增加了起重臂拉杆、平衡臂拉杆及片式塔帽，改变了起重臂和平衡臂受力。
钢结构用量：静定结构比平头省材料;但比双吊点费。
制造：片式塔帽结构比固定式塔帽简单，平衡臂是空间桁架式制造比固定式的平衡臂复杂;安装与拆卸：安装高度要求高;安装与拆卸比平头复杂。
3、片式塔帽、静定悬臂结构平衡臂，双吊点一次超静定吊臂结构图三片式塔帽双吊点塔式起重机结构受力：起重臂为一次超静定结构受力比单吊点复杂。
钢结构用量：吊臂为一次超静定结构，最省材料。
制造：片式塔帽结构比固定式塔帽简单，平衡臂是空间桁架式制造比固定式的平衡臂复杂;双吊结构要求两根拉杆长度加工精度高。
安装与拆卸：安装高度要求高;安装与拆卸比平头复杂。
4、固定塔帽、静定外伸结构平衡臂、单吊点静定结构吊臂结构图四固定塔帽单吊点塔式起重机结构受力：比平头塔机要复杂，比双吊点简单。
钢结构用量：比平头省材料;但比双吊点费。
制造：固定式塔帽制造复杂;平衡臂为平面结构制造简单;安装与拆卸：安装高度要求高;安装与拆卸比平头复杂。
5、固定塔帽、静定外伸结构平衡臂、双吊点一次超静定吊臂结构图五固定塔帽双吊点塔式起重机结构受力：起重臂为一次超静定结构受力比单吊点复杂。
钢结构用量：为一次超静定结构，最省材料。
制造：固定式塔帽制造复杂;平衡臂为平面结构制造简单。
综上所述，方案2、片式塔帽、静定悬臂结构平衡臂，单吊点静定结构吊臂结构该结构是片式塔帽，便于运输和安装；此外，该结构受力简单，计算优化便捷，产品的更新速度快；该结构加工工艺简单，拆卸安装便捷。
