九年级物理欧姆定律解题技巧及经典题型及练习题(含答案)
九年级物理欧姆定律解题技巧及经典题型及练习题(含答案)一、欧姆定律选择题1．在如图所示的实物电路中,电源电压恒为3V,滑动变阻器的规格为“1001A”,灯泡上标有2.5V 1W”的字样,闭合开关后调节滑动变阻器的滑片,在保证各元件安全的情况下,下列说法正确的是（）A. 小灯泡正常发光时的电阻为2.50B. 向右移动滑片时,电压表V1的示数变小,小灯泡亮度变暗C. 向右移动滑片时,电压表V2与电流表A的示数之比不变D. 让小灯泡正常发光1min,滑动变阻器产生的电热为12J【答案】D【解析】【解答】根据R＝＝6.25 ,A不符合题意；由图可知滑动变阻器、灯泡、电流表组成串联电路，当向右移动滑片时,滑动变阻器连入电路的电阻变小，根据串联电路的电压特点可知，滑动变阻器两端的电压变小，即V2示数变小，而灯泡两端的电压变大，即V1示数变大，小灯泡变亮，B不符合题意；电压表V2与电流表A的示数之即滑动变阻器连入电路的电阻值，所以向右移动滑片时,电压表V2与电流表A的示数之比变小，C不符合题意；D.小灯泡正常发光时电路中的电流，I＝此时滑动变阻器两端的电压U滑＝3V-2.5V＝0.5V,滑动变阻器连入的电阻R滑＝ 1min滑动变阻器产生的电热为Q＝I2Rt＝0.4A ,D符合题意。
故答案为：D【分析】灯泡与滑动变阻器串联，电压表V1测量小灯泡电压，电压表V2测滑动变阻器两端的电压，电流表测量电路中电流.（1）根据P=变形可求小灯泡正常发光时的电阻；（2）根据串联电路的电流特点可知，滑动变阻器向右移动滑片时，滑动变阻器接入电路的电阻减小，根据串联分压的原理，滑动变阻器分配的电压减小，即电压表V2示数减小，小灯泡两端电压变大，小灯泡变亮；（3）电压表V2与电流表A的示数之比等于滑动变阻器的阻值；（4）由灯泡上标有“2.5V 1W”，根据P=UI可求小灯泡的额定电流，再根据串联电路电压的特点，求出滑动变阻器两端的电压，根据Q=UIt求出小灯泡正常发光1min，滑动变阻器产生的电热.2．小明用如图甲所示电路来测量额定电压为2.5V的小灯泡功率，电源电压恒为4.5V，小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的U﹣I图象如图乙所示．针对该实验过程，下列结果正确的是（）A. 小灯泡的额定功率为6.25WB. 小灯泡正常工作时的电阻为5ΩC. 滑动变阻器的最大阻值为40ΩD. 电路消耗的最小功率为0.05W【答案】C【解析】【解答】解：由电路图知，灯泡L与滑动变阻器R串联，电压表测L两端电压，电流表测电路中电流，A、小灯泡的额定电压为2.5V，由图象可知此时通过灯泡的电流为0.4A，所以小灯泡的额定功率：P额=U额I=2.5V×0.4A=1W，故A错误；B、由I= 可得，灯泡正常工作时的电阻：R L= = =6.25Ω，故B错误；C、电源电压一定，由I= 可知，当变阻器连入电路的阻值最大时，电路中电流最小；由图象知电路的最小电流为0.1A，此时灯泡两端电压为0.5V；电路的最大总电阻：R总最大= = =45Ω，此时灯泡的电阻：R L= = =5Ω，滑动变阻器的最大阻值：R滑最大=R总最大﹣R L=45Ω﹣5Ω=40Ω，故C正确；D、由P=UI可得电路消耗的最小功率：P总最小=U总I最小=4.5V×0.1A=0.45W，故D错误．故选C．【分析】（1）由图象可知，灯泡正常发光时的电流，由P=UI计算小灯泡的额定功率；（2）由I= 计算灯泡正常工作时的电阻；（3）变阻器连入阻值最大时，电路中电流最小，由图象读出此时灯泡的电压和电流，由串联电路特点和欧姆定律计算变阻器的最大值；（4）由P=UI计算电路的最小功率．3．如图所示电路，电源电压恒为4.5V，定值电阻R0的阻值为10Ω，滑动变阻器的最大阻值为30Ω，电阻箱R x最大阻值为999.9Ω，电流表量程为0～0.6A，电压表量程为0～3V．闭合开关S，下列说法正确的是（）A. S1、S2均向左闭合，R x允许接入电路的最大阻值为20ΩB. S1、S2均向右闭合，电路允许消耗的最大功率为2.7WC. S1向左、S2向右闭合，R x允许接入电路的最大阻值为60ΩD. S1向右、S2向左闭合，只调R x使电流表示数减半后其阻值一定大于原来的2倍【答案】 D【解析】【解答】解：⑴闭合开关S，S1、S2均向左闭合时，R0、R x、滑动变阻器串联，电压表测R x两端的电压，电流表测电路中的电流，当滑动变阻器接入电路中的电阻最大且电压表的示数U x＝3V时，电阻箱R x接入电路中的电阻最大，因串联电路中总电压等于各分电压之和，所以，R0和滑动变阻器两端的电压之和：U0滑＝U﹣U x＝4.5V﹣3V＝1.5V，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I1＝＝＝0.0375A，R x允许接入电路的最大阻值：R x大＝＝＝80Ω，A不符合题意；⑵闭合开关S，S1、S2均向右闭合时，R0、R x、滑动变阻器串联，电压表测R0两端的电压，电流表测电路中的电流，当电压表的示数U0＝3V时，电路中的电流：I2＝＝＝0.3A，因串联电路中各处的电流相等，且电流表量程为0～0.6A，所以，电路中的最大电流为0.3A，则电路允许消耗的最大功率：P大＝UI2＝4.5V×0.3A＝1.35W，B不符合题意；⑶闭合开关S，S1向左、S2向右闭合时，R0、R x、滑动变阻器串联，电压表测R0和R x两端的电压，电流表测电路中的电流，当滑动变阻器接入电路中的电阻最大且电压表的示数U0x＝3V时，电阻箱R x接入电路中的电阻最大，此时滑动变阻器两端的电压：U滑＝U﹣U0x＝4.5V﹣3V＝1.5V，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I3＝＝＝0.05A，则R0和R x的最大总阻值：R总＝＝＝60Ω，所以，R x允许接入电路的最大阻值：R x大′＝R总﹣R0＝60Ω﹣10Ω＝50Ω，C不符合题意；⑷闭合开关S，S1向右、S2向左闭合，R0、R x、滑动变阻器串联，电压表被短路，电流表测电路中的电流，设此时电路的总电阻为R总′＝R x+R0+R滑，即R x＝R总′﹣R0﹣R滑，只调R x使电流表示数减半时，电路的总电阻R总″＝R x′+R0+R滑，即R x′＝R总″﹣R0﹣R滑，由R＝可知，只调R x使电流表示数减半时，电路的总电阻R总″＝2（R x+R0+R滑），则R x′﹣R x＝（R总″﹣R0﹣R滑）﹣（R总′﹣R0﹣R滑）＝R总″﹣R总′＝2（R x+R0+R滑）﹣（R x+R0+R滑）＝R x+R0+R滑＞R x，所以，R x′＞2R x，即只调R x使电流表示数减半后其阻值一定大于原来的2倍，D符合题意。
故答案为：D。
【分析】结合电路图，理清开关处于不同状态时元件额连接方式及电表的测量对象，A.当滑动变阻器接入电路中的电阻最大且电压表的示数U x=3V时，电阻箱R x接入电路中的电阻最大，根据串联电路的电压特点求出R0和滑动变阻器两端的电压之和，根据电阻的串联和欧姆定律求出电路中的电流，再根据欧姆定律求出R x允许接入电路的最大阻值；B.根据欧姆定律求出电压表的示数U0=3V时电路中的电流，然后与电流表的量程相比较确定电路中的最大电流，利用P=UI求出电路允许消耗的最大功率.C.当滑动变阻器接入电路中的电阻最大且电压表的示数U0x=3V时，电阻箱R x接入电路中的电阻最大，根据串联电路的电压特点求出此时滑动变阻器两端的电压，根据电阻的串联和欧姆定律求出电路中的电流，再根据欧姆定律求出R0和R x的最大总阻值，利用电阻的串联求出R允许接入电路的最大阻值.D.根据电阻的串联和欧姆定律表示出电路中的总电阻，同理表示出只调R x使电流表示数减半时电路的总电阻，根据欧姆定律可知两种情况下电路的总电阻关系.4．甲、乙两个小灯泡上分别标有“6V 3W”和“4V 2W”字样，现在把它们按不同方式接在不同电路中（不考虑灯丝电阻的变化），下列判断错误的是（）A. 若把它们并联在4V电路中，乙灯正常发光B. 若把它们并联在4V电路中，甲灯比乙灯亮C. 若把它们串联在10V电路中，两灯都可以正常发光D. 若把它们串联在10V电路中，甲灯比乙灯亮【答案】 B【解析】【解答】解：由P＝UI可得，两灯泡的额定电流分别为：I甲＝＝＝0.5A，I乙＝＝＝0.5A，由I＝可得，两灯泡的电阻分别为：R甲＝＝＝12Ω，R乙＝＝＝8Ω。
AB、两灯泡并联在4V电路中时，因并联电路中各支路两端的电压相等，且额定电压下灯泡正常发光，所以，只有乙灯泡能正常发光，其实际功率为P乙实＝P乙＝2W；甲灯泡不能正常发光，其实际功率为P甲实＝＝≈1.33W＜P乙实，所以乙灯比甲灯亮，A不符合题意，B错误，符合题意；CD、两灯泡串联在10V电路时，两灯的总电阻为R＝R甲+R乙＝12Ω+8Ω＝20Ω，此时电路中的电流为I串＝＝＝0.5A，因串联电路中各处的电流相等，且此时的电流与两灯泡的额定电流相等，所以，两灯泡可以同时正常发光；此时两灯实际功率都等于各自的额定功率，因为P甲＞P乙（即3W＞2W），所以甲灯较亮，C、D不符合题意。
故答案为：B。
【分析】结合小灯泡的铭牌，根据P=UI是求出额定电流，根据I＝求出两灯泡的电阻；两灯泡并联时它们两端的电压相等，两灯泡两端的电压和额定电压相等时正常发光，否则不能正常发光；两灯泡串联时通过它们的电流相等，且两灯泡的额定电流相等，实际电流等于额定电流时才能正常发光.5．如图所示，电源电压不变，下列说法正确的是（）A. 只闭合S1，将P向左移动，电流表示数变小，电压表示数变大B. 闭合S1、S2，断开S3，将P向左移动，R1消耗的功率增大C. 开关都闭合，将P向左移动，电压表的示数为零，电流表示数变小D. 开关都闭合，将P向左移动，L消耗的功率不变，R2消耗的功率变小【答案】B【解析】【解答】解A只闭合S1， R1、R2串联，电压表测R2电压， P向左移动，R2电阻变小，总电阻变小，电流变大，根据串联电路的分压规律知电压表示数变小，A不符合题意；（2）闭合S1、S2，断开S3， R1与灯并联后与R2串联，将P左移，R2电阻变小，根据分压原理，R2的电压变小，根据串联电路电压的规律，并联部分的电压变大，根据P＝，R1消耗的功率增大，B符合题意；（3）（4）开关都闭合，R2短路,所以滑片移动对电路无影响CD不符合题意。
故答案为：B.【分析】分析开关在不同状态下电路结构，结合串联电路特点和欧姆定律分析判断将P向左移动时两电表变化量比值的变化情况；由并联电路特点、欧姆定律和电功率公式分析判断电表示数及两者功率变化.6．某同学做电学实验时，电路如下图所示．已知他所用电流表的量程为0～0.6A，电压表的量程为0～3V，电源电压为6V保持不变，滑动变阻器的最大阻值为50Ω，定值电阻R0为10Ω，开关S闭合后，在实验操作无误的情况下，下列说法中正确的说法是（）A. 电流表的最大示数为0.6AB. 滑动变阻器消耗的最小功率为0WC. 电压表的最小示数为1VD. 电阻R0消耗的最大功率为1.8W【答案】 C【解析】【解答】（1）∵电源电压为6V，电压表的量程为0﹣3V，∴P不能滑到左端，∴滑动变阻器连入电阻不能为0，滑动变阻器的电功率不能为0；当电压表的示数为3V，即：U R=3V时：①电流最大（电流表的示数最大），I大==0.3A，②R0消耗的电功率最大，P大=I2R0=（0.3A）2×10Ω=0.9W；（2）当滑片P在右端（电阻全连入为50Ω ），此时电路中的电阻最大，电流最小，I小= =0.1A，U小=I小R0=0.1A×10Ω=1V．故答案为：C．【分析】由电路图可知，定值电阻与滑动变阻器串联，电压表测定值电阻两端电压，电流表测电路电流；（1）电源的电压大于电压表的最大示数，由串联电路的分压特点可知当电压表的示数最大时电路中的电流最大，此时定值电阻消耗的电功率最大，滑动变阻器两端的电压不为0，由P=UI可得滑动变阻器的最小电功率不可能为0，根据串联电路的电压特点求出定值电阻两端的电压，根据欧姆定律求出电路中的最大电流，利用P=I2R求出电阻R0消耗的最大功率；（2）当滑动变阻器接入电路中的电阻最大时，电压表的示数最小，根据电阻的串联和欧姆定律求出电路中的电流，利用欧姆定律求出电压表的最小示数．7．图甲是某电子秤的原理示意图，R1的阻值为100 Ω，托盘下方的电阻R2为压敏电阻，其电阻大小与托盘内所放物体质量m大小的关系如图乙所示，电源电压为6 V保持不变，则（）A. R2的阻值变化范围为0~1000 ΩB. 电路中电流的变化范围为0.1 A~0.6 AC. 电路中电流为0.02 A时，托盘内物体的质量为600 gD. 托盘内物体质量为400 g 时，电流表的示数为0.01 A沿此线折叠【答案】C【解析】【解答】A. 由图乙可知,压敏电阻R2的阻值变化范围为0∼500Ω，A不符合题意；B. 当托盘内物体的质量为零时,压敏电阻R2＝500Ω，则电路总电阻：R＝R1+R2＝100Ω+500Ω＝600Ω，此时电路中的电流：I＝＝0.01A，当托盘内物体的质量为1000g时,压敏电阻阻值是0Ω，则电路总电阻：R′＝R1+R′2＝100Ω+0Ω＝100Ω，此时电路中的电流：I′＝＝0.06A，所以，电路中电流的变化范围为0.01A∼0.06A，B不符合题意；C. 当电路中电流I1＝0.02A时，电路总电阻：R总＝＝300Ω，则压敏电阻R2的阻值：R2＝R总−R1＝300Ω−100Ω＝200Ω，由图乙可知,当R2＝200Ω时，托盘内物体的质量为600g，C符合题意；D. 当托盘内物体质量为400g时,由图乙可知,R2″＝300Ω时，则电路总电阻：R′总＝R1+R2″＝100Ω+300Ω＝400Ω，此时电路中的电流：I2＝＝0.015A，D不符合题意。
中考物理欧姆定律试题类型及其解题技巧及解析
中考物理欧姆定律试题类型及其解题技巧及解析一、欧姆定律选择题1．张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法不正确的是（）A. 当在导体乙的两端加上1 V的电压时，通过导体乙的电流为0.1 AB. 将甲、乙两导体并联后接到电压为3 V的电源上时，干路中的电流为0.9 AC. 通过导体甲的电流与其两端的电压成正比D. 导体甲的电阻大于导体乙的电阻【答案】 D【解析】【解答】A.根据图像，当乙的电压为1V，电流为0.1A，A不符合题意；B.当甲乙并联电压为3V时，甲的电流为0.6A，乙的电流为0.3A，干路电流为0.6A+0.3A=0.9A，B不符合题意；C.根据甲的图像是过原点的直线，说明电压和电流成正比，C不符合题意；D.在图像中，导体甲乙电流相等时，甲的电压小，甲的电阻小，D符合题意。
故答案为：D.【分析】结合电流和电压的关系图像，分析不同的电流对应的电压，结合电压和电流的大小分析电阻的大小关系。
2．如图所示，闭合开关，条形磁铁静止后，将滑动变阻器滑片P从左往右滑动的过程中，弹簧将（）A. 缩短B. 伸长C. 静止不动D. 先伸长后缩短【答案】B【解析】【解答】解：滑片从左往右滑动，滑动变阻器接入电路的电阻变小，电路中的电流变大，通电螺线管的磁性增强；根据图中电流方向结合安培定则可判断出：螺线管的上端为N极，下端为S极，此时根据磁极捡到相互作用：异名磁极相互吸引，所以螺线管对磁铁的吸引力增大，弹簧的长度变长。
故答案为：B。
【分析】根据滑动变阻器的使用方法确定电路中的电阻的变化，再根据欧姆定律确定电路中电流的变化；安培定则：用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极（N极）.3．小明用如图甲所示电路来测量额定电压为2.5V的小灯泡功率，电源电压恒为4.5V，小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的U﹣I图象如图乙所示．针对该实验过程，下列结果正确的是（）A. 小灯泡的额定功率为6.25WB. 小灯泡正常工作时的电阻为5ΩC. 滑动变阻器的最大阻值为40ΩD. 电路消耗的最小功率为0.05W【答案】C【解析】【解答】解：由电路图知，灯泡L与滑动变阻器R串联，电压表测L两端电压，电流表测电路中电流，A、小灯泡的额定电压为2.5V，由图象可知此时通过灯泡的电流为0.4A，所以小灯泡的额定功率：P额=U额I=2.5V×0.4A=1W，故A错误；B、由I= 可得，灯泡正常工作时的电阻：R L= = =6.25Ω，故B错误；C、电源电压一定，由I= 可知，当变阻器连入电路的阻值最大时，电路中电流最小；由图象知电路的最小电流为0.1A，此时灯泡两端电压为0.5V；电路的最大总电阻：R总最大= = =45Ω，此时灯泡的电阻：R L= = =5Ω，滑动变阻器的最大阻值：R滑最大=R总最大﹣R L=45Ω﹣5Ω=40Ω，故C正确；D、由P=UI可得电路消耗的最小功率：P总最小=U总I最小=4.5V×0.1A=0.45W，故D错误．故选C．【分析】（1）由图象可知，灯泡正常发光时的电流，由P=UI计算小灯泡的额定功率；（2）由I= 计算灯泡正常工作时的电阻；（3）变阻器连入阻值最大时，电路中电流最小，由图象读出此时灯泡的电压和电流，由串联电路特点和欧姆定律计算变阻器的最大值；（4）由P=UI计算电路的最小功率．4．如图甲所示，粗细均匀的电阻丝AB通过滑片连入电路（电阻丝的阻值不随温度变化），小灯泡的额定电压为6V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I﹣U图象关系如图乙所示．则下列计算结果正确的是（）A. 电源电压为9VB. 小灯泡的额定功率为3WC. 电阻丝AB的最大阻值为6ΩD. 滑片P在A、B两端时小灯泡的电功率之比为1：8【答案】D【解析】【解答】解：（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，由图乙可知，通过灯泡的电流为1A，灯泡两端的电压为6V，即电源的电压U=6V，故A错误；灯泡的额定功率P L=U L I L=6V×1A=6W，故B错误；（2）当滑片P在最左端A时，电阻丝AB 完全接入电路中，电路中的电流最小，由图乙可知，通过小灯泡的电流为I=0.5A，灯泡两端电压U L′=1.5V，因串联电路中总电压等于各分电压之和，所以，电阻丝AB两端电压：U AB=U﹣U L′=6V﹣1.5V=4.5V，因串联电路中各处的电流相等，所以，由I= 可得，电阻丝AB的阻值：R AB= = =9Ω，故C错误，灯泡的电功率：P L′=U L′I=1.5V×0.5A=0.75W，则滑片P在A、B两端时小灯泡的电功率之比：P L′：P L=0.75W：6W=1：8，故D正确．故选D．【分析】（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，根据图乙可知通过灯泡的电流以及两端的电压即为电源的电压，根据P=UI求出灯泡的额定功率；（2）滑片P在最左端A时，电阻丝AB完全接入电路中，电路中的电流最小，根据图乙读出灯泡两端的电压和通过的电流，根据串联电路的电压特点求出AB两端的电压，根据串联电路的电流特点和欧姆定律求出电阻丝AB的阻值，根据P=UI求出灯泡的电功率，然后得出滑片P在A、B两端时小灯泡的电功率之比．5．如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V，在10s内定值电阻R1产生的热量为36J；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列结果正确的是（）A. R1先后两次消耗的电功率之比为3：4B. 滑动变阻器R2的最大阻值为10ΩC. 电源电压为10VD. R1的阻值为20Ω【答案】 B【解析】【解答】由电路分析可知，R1与滑动变阻器串联，电压表测量滑动变阻器两端的电压，当滑片P置于变阻器的B端时滑动变阻器的阻值最大，根据Q= 得R2==10Ω，B符合题意；滑片P置于变阻器的B端时电路中的电流I1= =0.6A，U总=U1+U2=0.6AR1+6V……①,当R1=10Ω时电压表的示数=6V-2V=4V，此时电路中的电流I’= =0.8A，U总=U1+U2=0.8AR1+4V……②，根据P=I2R得P1：P1’=（0.3A）2R1：（0.4A）2R1=9：16，A不符合题意；解由①②组成的方程组得：电源电压为12V、R1的阻值为10Ω，C、D不符合题意。
初中物理欧姆定律解题技巧及练习题含解析
初中物理欧姆定律解题技巧及练习题含解析一、欧姆定律选择题1．如图所示，电源电压恒为3V，灯泡L标有“3V 1.5W”字样（不计温度对灯丝电阻的影响），滑动变阻器R最大阻值为30Ω，电压表量程“0﹣3V”，电流表量程为“0﹣0.6A”。
在电路安全的情况下，下列判断正确的是（）A. 灯泡L正常发光时的电阻为10ΩB. 只闭合开关S，滑动变阻器的取值范围只能是0﹣10ΩC. 只闭合开关S，该电路的最大功率是2.5WD. 将滑片P移到R的最左端，闭合开关S、S1，电流表示数为0.6A【答案】D【解析】【解答】A、根据可得，灯泡正常发光时的电阻：，A不符合题意；B、C、只闭合开关S时，滑动变阻器R与灯泡L串联，电压表测R两端的电压，电流表测电路中的电流；当滑片位于左端时，此时电压表的示数为零，灯泡两端的电压等于电源电压3V，通过灯泡的电流，即最大电流为：，电路的最大功率为灯泡的额定功率0.5W，C不符合题意；当变阻器接入电路中的阻值变大时，电流变小，电压表示数增大，但不会超过电源电压3V，两电表都是安全的，所以，滑动变阻器的取值范围是0～30Ω，B不符合题意；D、将滑片P移到R的最左端，闭合开关S、S1，滑动变阻器R的最大阻值与灯泡L并联，两端电压都为电源电压3V，电流表测干路中的电流。
灯正常工作，通过小灯泡的电流为0.5A；通过滑动变阻器的电流：；故干路电流，即电流表的示数：，D符合题意；故答案为：D。
【分析】根据P=UI=求出灯泡正常发光时的电阻；只闭合开关S时，滑动变阻器R与灯泡L串联，电压表测R两端的电压，电流表测电路中的电流，根据欧姆定律求出滑动变阻器接入电路中的电阻为零时电路中的电流，然后与电流表的量程相比较判断出灯泡可以正常发光，根据P=UI可求最大功率；当电压表的示数最大时，滑动变阻器接入电路中的电阻最大，根据串联电路的电压特点求出灯泡两端的电压，根据电源电压为3V变阻器接入电路中的最大阻值，然后得出滑动变阻器的取值范围；将滑片P移到R的最左端，闭合开关S、S1，滑动变阻器R与灯泡L并联，电压表测导线两端的电压，电流表测干路中的电流，由欧姆定律可求电流.2．如题图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a 端，电压表示数U与电流表示数I的变化关系如题图所示，下列说法不正确的是（）A. 电源电压是9VB. 定值电阻R的阻值是6ΩC. 滑动变阻器的阻值范围是0～18ΩD. 若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V【答案】C【解析】【解答】当滑片P位于a端时，电路为R的简单电路，由图象可知，电路中的最大电流1.5A时，电压表的示数为9V，即电源的电压为9V；由可得，定值电阻R的阻值：；当滑片P位于b端时，定值电阻R与滑动变阻器的最大阻值串联，由图象可知，电路中的最小电流I1=0.5A，此时定值电阻两端的电压U=3V，滑动变阻器分得电压为U2=U-U1=9V-3V=6V，所以滑动变阻器的最大阻值：R max===12Ω，滑动变阻器的阻值范围是0～12Ω。
【物理】九年级必备物理欧姆定律技巧全解及练习题(含答案)含解析

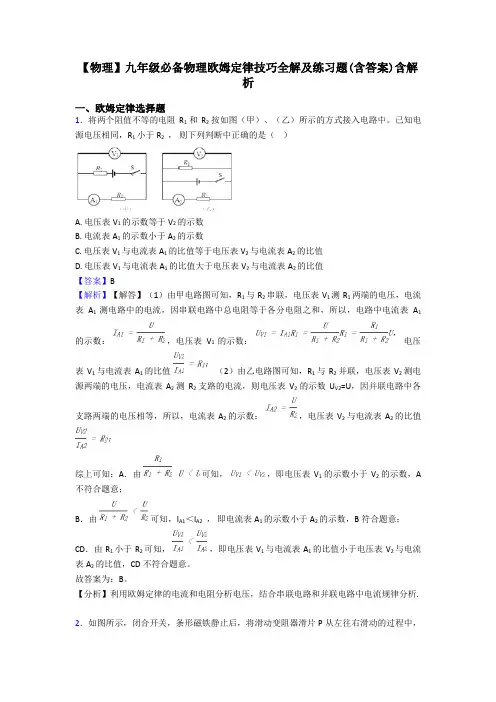

【物理】九年级必备物理欧姆定律技巧全解及练习题(含答案)含解析一、欧姆定律选择题1．将两个阻值不等的电阻R1和R2按如图（甲）、（乙）所示的方式接入电路中。
已知电源电压相同，R1小于R2，则下列判断中正确的是（）A. 电压表V1的示数等于V2的示数B. 电流表A1的示数小于A2的示数C. 电压表V1与电流表A1的比值等于电压表V2与电流表A2的比值D. 电压表V1与电流表A1的比值大于电压表V2与电流表A2的比值【答案】B【解析】【解答】（1）由甲电路图可知，R1与R2串联，电压表V1测R1两端的电压，电流表A1测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以，电路中电流表A1的示数：，电压表V1的示数：电压表V1与电流表A1的比值（2）由乙电路图可知，R1与R2并联，电压表V2测电源两端的电压，电流表A2测R2支路的电流，则电压表V2的示数U V2=U，因并联电路中各支路两端的电压相等，所以，电流表A2的示数：，电压表V2与电流表A2的比值综上可知：A．由可知，，即电压表V1的示数小于V2的示数，A 不符合题意；B．由可知，I A1＜I A2，即电流表A1的示数小于A2的示数，B符合题意；CD．由R1小于R2可知，，即电压表V1与电流表A1的比值小于电压表V2与电流表A2的比值，CD不符合题意。
故答案为：B。
【分析】利用欧姆定律的电流和电阻分析电压，结合串联电路和并联电路中电流规律分析.2．如图所示，闭合开关，条形磁铁静止后，将滑动变阻器滑片P从左往右滑动的过程中，弹簧将（）A. 缩短B. 伸长C. 静止不动D. 先伸长后缩短【答案】B【解析】【解答】解：滑片从左往右滑动，滑动变阻器接入电路的电阻变小，电路中的电流变大，通电螺线管的磁性增强；根据图中电流方向结合安培定则可判断出：螺线管的上端为N极，下端为S极，此时根据磁极捡到相互作用：异名磁极相互吸引，所以螺线管对磁铁的吸引力增大，弹簧的长度变长。
九年级物理欧姆定律答题技巧及练习题(含答案)含解析

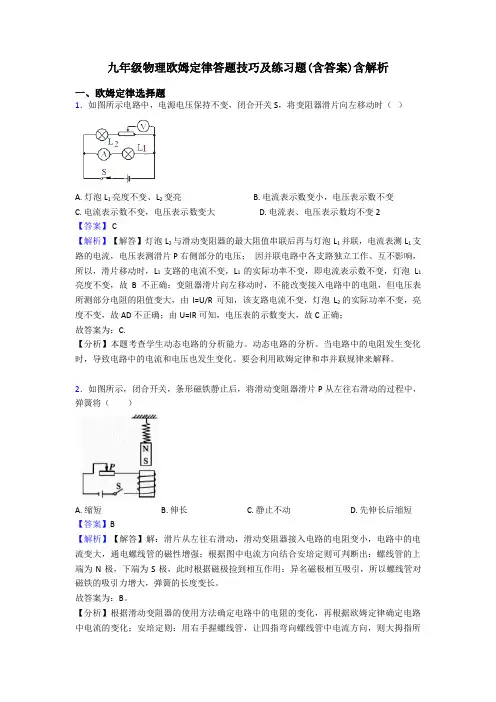

九年级物理欧姆定律答题技巧及练习题(含答案)含解析一、欧姆定律选择题1．如图所示电路中，电源电压保持不变，闭合开关S，将变阻器滑片向左移动时（）A. 灯泡L1亮度不变、L2变亮B. 电流表示数变小，电压表示数不变C. 电流表示数不变，电压表示数变大D. 电流表、电压表示数均不变2【答案】 C【解析】【解答】灯泡L2与滑动变阻器的最大阻值串联后再与灯泡L1并联，电流表测L1支路的电流，电压表测滑片P右侧部分的电压；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，L1支路的电流不变，L1的实际功率不变，即电流表示数不变，灯泡L1亮度不变，故B不正确；变阻器滑片向左移动时，不能改变接入电路中的电阻，但电压表所测部分电阻的阻值变大，由I=U/R可知，该支路电流不变，灯泡L2的实际功率不变，亮度不变，故AD不正确；由U=IR可知，电压表的示数变大，故C正确；故答案为：C.【分析】本题考查学生动态电路的分析能力。
动态电路的分析。
当电路中的电阻发生变化时，导致电路中的电流和电压也发生变化。
要会利用欧姆定律和串并联规律来解释。
2．如图所示，闭合开关，条形磁铁静止后，将滑动变阻器滑片P从左往右滑动的过程中，弹簧将（）A. 缩短B. 伸长C. 静止不动D. 先伸长后缩短【答案】B【解析】【解答】解：滑片从左往右滑动，滑动变阻器接入电路的电阻变小，电路中的电流变大，通电螺线管的磁性增强；根据图中电流方向结合安培定则可判断出：螺线管的上端为N极，下端为S极，此时根据磁极捡到相互作用：异名磁极相互吸引，所以螺线管对磁铁的吸引力增大，弹簧的长度变长。
故答案为：B。
【分析】根据滑动变阻器的使用方法确定电路中的电阻的变化，再根据欧姆定律确定电路中电流的变化；安培定则：用右手握螺线管，让四指弯向螺线管中电流方向，则大拇指所指的那端就是螺线管的北极（N极）.3．某兴趣小组为了研究电子温控装置，连接成如图所示电路，R1为热敏电阻，热敏电阻的阻值随温度的升高而减小，闭合开关，当温度降低时，下列说法中正确的是（）A. 电压表V2和电流表A示数均变大B. 电压表V1和电流表A示数之比不变C. 电压表V2和电流表A的乘积不变D. 电压表V2变化量和电流表A变化量之比不变【答案】D【解析】【解答】解：由电路图可知，R1与R2并联后再与R0串联，电压表V1测并联部分的电压，电压表V2测R0两端的电压，电流表测干路中的电流．（1）因热敏电阻的阻值随温度的升高而减小，所以，当温度降低时，热敏电阻R1的阻值变大，并联部分的电阻变大，电路中的总电阻变大，由I= 可知，干路中的电流变小，即电流表A的示数变小，由U=IR可知，R0两端的电压变小，即电压表V2的示数变小，故A错误；由电压表V2示数变小、电流表A示数变小可知，电压表V2和电流表A的乘积变小，故C 错误；因串联电路中总电压等于各分电压之和，所以，并联部分的电压变大，即电压表V1的示数变大，由电压表V1的示数变大、电流表A示数变小可知，电压表V1和电流表A示数之比变大，故B错误；（2）设温度变化前后，干路中的电流分别为I1、I2，则电压表V2示数的变化量：△U2=I2R0﹣I1R0=（I2﹣I1）R0=△IR0，即 =R0，且R0的阻值不变，所以，电压表V2变化量和电流表A变化量之比不变，故D正确．故选D．【分析】由电路图可知，R1与R2并联后再与R0串联，电压表V1测并联部分的电压，电压表V2测R0两端的电压，电流表测电路中的电流．（1）根据热敏电阻阻值与温度的关系得出当温度降低时其阻值的变化，进一步可知并联部分的电阻变化和电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化，然后得出电压表V2和电流表A 的乘积变化；根据串联电路的电压特点和并联电路的电压特点可知电压表V1的示数变化，然后得出电压表V1和电流表A示数之比变化；（2）设出温度变化前后电路中的电流，根据欧姆定律得出电压表示数和电流表示数与R0的阻值关系，然后得出电压表V2变化量和电流表A变化量之比的变化．4．如图所示电路（电源电压保持不变），闭合开关S，当滑动变阻器的滑片向右端移动时，下列说法正确的是（）A. 电压表示数不变，电流表示数变大B. 电压表示数变大，电流表示数变小C. 电压表示数变小，电流表示数变小D. 电压表示数变大，电阻R1的电功率变大【答案】 D【解析】【解答】由图可知，滑动变阻器与定值电阻串联，当滑动变阻器的滑片向右移动时，滑动变阻器连入电路中的电阻变小，电路总电阻减小，而电源电压一定，由知，电路中的电流变大，即电流表的示数变大；根据，电阻R1的电流增大，两端的电压也增大，根据知，电阻R1的电功率变大，可见ABC不符合题意、D符合题意。
中考物理欧姆定律常见题型及答题技巧及练习题(含答案)

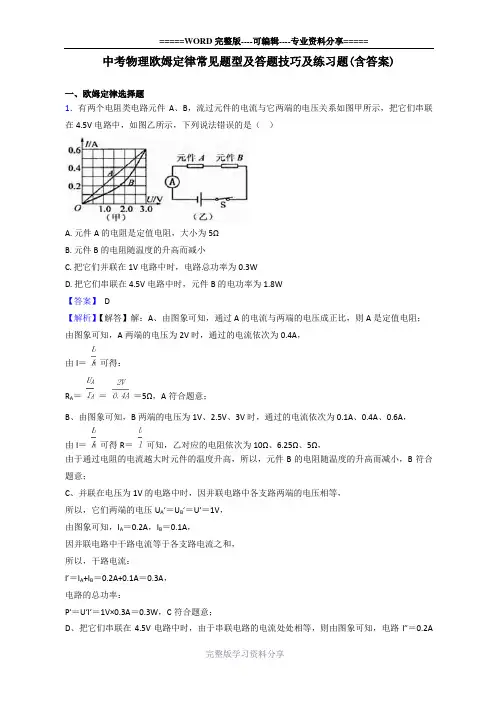

中考物理欧姆定律常见题型及答题技巧及练习题(含答案)一、欧姆定律选择题1．有两个电阻类电路元件A、B，流过元件的电流与它两端的电压关系如图甲所示，把它们串联在4.5V电路中，如图乙所示，下列说法错误的是（）A. 元件A的电阻是定值电阻，大小为5ΩB. 元件B的电阻随温度的升高而减小C. 把它们并联在1V电路中时，电路总功率为0.3WD. 把它们串联在4.5V电路中时，元件B的电功率为1.8W【答案】D【解析】【解答】解：A、由图象可知，通过A的电流与两端的电压成正比，则A是定值电阻；由图象可知，A两端的电压为2V时，通过的电流依次为0.4A，由I＝可得：R A＝＝＝5Ω，A符合题意；B、由图象可知，B两端的电压为1V、2.5V、3V时，通过的电流依次为0.1A、0.4A、0.6A，由I＝可得R＝可知，乙对应的电阻依次为10Ω、6.25Ω、5Ω，由于通过电阻的电流越大时元件的温度升高，所以，元件B的电阻随温度的升高而减小，B符合题意；C、并联在电压为1V的电路中时，因并联电路中各支路两端的电压相等，所以，它们两端的电压U A′＝U B′＝U′＝1V，由图象可知，I A＝0.2A，I B＝0.1A，因并联电路中干路电流等于各支路电流之和，所以，干路电流：I′＝I A+I B＝0.2A+0.1A＝0.3A，电路的总功率：P′＝U′I′＝1V×0.3A＝0.3W，C符合题意；D、把它们串联在4.5V电路中时，由于串联电路的电流处处相等，则由图象可知，电路I″＝0.2A时，A两端的电压U A″＝2V，B两端的电压U B″＝2.5V时符合，所以，P B＝″U B″I B″＝2.5V×0.2A＝0.5W，D不符合题意。
故答案为：D【分析】AB、根据欧姆定律可知，电阻一定时，通过电阻电阻的电流与两端两端的电压成正比，据此分析图象甲乙电阻的变化；由图象可知A的电压和对应的电流值，根据欧姆定律即可求出电阻；C、元件A、B并联在电压为1V的电路中时，它们两端的电压相等，根据图象读出通过它们的电流，根据并联电路的电流特点求出干路电流，利用P＝UI求出电路的总功率；D、元件A、B串联在电压为4.5V的电路中时，通过它们的电流相等，电源的电压等于两电阻两端的电压之和，根据图象读出符合题意的电流和电压，根据欧姆定律求出它们的阻值之比。
【物理】中考物理欧姆定律解题技巧及练习题(含答案)
【物理】中考物理欧姆定律解题技巧及练习题(含答案 )一、欧姆定律选择题1．如下图， N 是悬挂在弹簧测力计下的条形磁铁， B 是螺线管。
闭合开关S，待弹簧测力计示数稳固后，将变阻器尺的滑片迟缓向右滑动，在此过程中以下说法正确的选项是（）A. V 表示数变大， A 表示数变大B. V 表示数变大， A 表示数变小C. 弹簧测力计示数变小D弹.簧测力计示数变大【答案】C【分析】【解答】的电流 ,将变阻器A、由电路图可知,R0 与R 的滑片迟缓向右挪动时R 串连 ,电压表测R 两头的电压,变阻器接入电路中的电阻变小,电流表测电路中,电路中的总电阻变小由I=U/R 可知 ,电路中的电流变大,即电流表的示数变大,A 不切合题意；B、由U=IR 可知 ,R0 两头的电压变大,因串连电路中总电压等于各分电压之和,因此 ,R 两头的电压变小 ,即电压表的示数变小,B 不切合题意；C、由图可知 ,电流由螺线管的下方流入,则由右手螺旋定章可知螺线管上端为N 极,下端为 S 极 ,因螺线管的上端与磁铁的下端为同名磁极 ,互相排挤 ,且电路中的电流增大 ,因此 ,螺线管与磁铁之间的斥力增大 ,弹簧测力计示数变小 ,C 切合题意；D、由 C 的剖析可知， D 不切合题意；故答案为： C【剖析】（ 1）当变阻器R 的滑片迟缓向右挪动,滑动变阻器接入电路的电阻变小,依据欧姆定律和串连电路电压的特色可知电路电流表和电压表示数的变化；（ 2）影响电磁铁磁性强弱的要素有:电流的大小、线圈的匝数、有无铁芯.线圈的匝数必定电流越大磁性越强；,（3）运用安培定章判断通电螺线管的极性；（4）磁极间的互相作用 :同名磁极互相排挤 ,异名磁极互相吸引；2．标有“ 6V 1.5W”的小灯泡，经过它的电流随两头电压变化的关系如下图．若把这样的三只灯泡串连起来，接在12V 的电源两头，灯泡的电阻和实质功率约为（）A. 24Ω 0.67WB.20Ω 0.96W C24.Ω 0.96W D.20Ω 0.8W【答案】 D【分析】【解答】解：把这类规格的三只灯泡串连接在12V 的电源两头，则每只灯泡两头的电压都为 4V，从图象上能够看出，此时电路电流为0.2A，由欧姆定律得，每只灯泡的电阻：R= ==20 Ω；则每只灯泡的实质功率：P 实 =UI=4V × 0.2A=0.8W，故 ABC 错误， D 正确．应选： D．【剖析】三只完好同样的灯泡串连，灯泡的电阻相等，经过的电流相等，依据欧姆定律可知，三只灯泡两头的电压相等，再从图象上找到对应的电压和电流，依据相应的公式分别算出每只灯泡的实质电阻和实质功率．3．灯 L1标有“ 6V6W”字样，灯 L2标有“ 12V12W”字样，将L1、 L2连成如下图电路，闭合开关 S，两灯都能发光，则（）A.灯 L2比 L1亮B. 灯 L1、 L2实质电压之比为1： 2C. 若一电表示数忽然减小，另两电表示数不变，则可能是灯L2灯丝断了D. 若将灯 L1、L2串连后接入电路，两灯都能发光，则实质功率之比为 1 ：2【答案】D【分析】【解答】解：由P=可知，灯泡电阻：R1===6Ω， R2===12 Ω；由图示电路图可知，两灯泡并联，电压表测电源电压，电流表A1测干路电流，电流表A2测 L2支路电流；A、两灯泡并联，灯泡两头电压U相等， R＜R ，由P= 可知： P＞P，灯 L比L 亮，121212故 A错误；B、两灯泡并联，它们两头的电压相等，灯泡实质电压之比为1：1，故 B 错误；C、电压表测电源电压，电流表A1测干路电流，电流表A2测 L2支路电流，假如灯L2灯丝断了，经过 L2的电流为零，两电流表示数都变小，电压表示数不变，不切合题意，故 C 错误；D、若将灯 L1、 L2串连后接入电路，经过两灯泡的电流I 相等，两灯都能发光，则实质功率之比：=== ，故 D 正确；应选 D．【剖析】已知灯泡额定电压与额定功率，应用电功率公式求出灯泡的电阻，而后应用串并联电路特色与电功率公式比较灯泡实质功率大小，再剖析答题．4．如下图的电路，闭合开关 S，当滑片 P 向左挪动时，不考虑灯丝电阻受温度影响．以下说法正确的选项是（）A. 小灯泡变亮B.电流表示数变大C.电压表示数变小D.电路的总功率不变【答案】 D【分析】【解答】解：因电压表的内阻很大、在电路中相当于断路，因此，滑片挪动时，接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串连，电压表测滑片右边部分两头的电压，电流表测电路中的电流，由 I= 可知，电路中的电流不变，即电流表的示数不变，故 B 错误；因灯泡的亮暗取决于实质功率的大小，因此，由 P=I2R 可知，灯泡的实质功率不变，亮暗不变，故 A 错误；由 P=UI 可知，电路的总功率不变，故 D 正确；当滑片 P 向左挪动时，电压表并联部分的电阻变大，由 U=IR 可知，电压表的示数变大，故 C 错误．应选 D．【剖析】依据电压表的内阻很大、在电路中相当于断路可知滑片挪动时接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串连，电压表测滑片右边部分两头的电压，电流表测电路中的电流，依据欧姆定律可知电路中电流的变化，依据P=I2R 可知灯泡实质功率的变化，进一步判断亮暗的变化，依据P=UI 可知电路总功率的变化，依据滑片的挪动可知滑片右边部分电阻的变化，依据欧姆定律可知电压表示数的变化．5．如下图电路中，电源电压不变，开关 S 闭合，滑动变阻器滑片向右挪动时，电流表和电压表的示数将（）A. 电流表的示数变大，电压表的示数变大B.电流表的示数变小，电压表的示数不变C. 电流表的示数变大，电压表的示数不变D.电流表的示数变小，电压表的示数变小【答案】D【分析】【解答】解：由电路图可知，灯泡与滑动变阻器串连，电流表测电路中的电流，电压表测灯泡亮度的电压，开关 S 闭合，滑动变阻器滑片向右挪动时，接入电路中的电阻变大，电路中的总电阻变大，由 I=可知，电路中的电流变小，即电流表的示数变小，由 U=IR 可知，灯泡两头的电压变小，即电压表的示数变小，AC不切合题意；B 不切合题意， D 切合题意．故答案为： D．【剖析】由图可知，电路串连，电压表丈量灯泡分压，滑片右移电阻变大，电流变小，灯泡分压减小 .6．如下图的四个电路中，电源电压都同样且不变，电阻R 的阻值均相等.闭合电键S 后，电流表示数最小的是（）A. B. C. D.【答案】A【分析】【解答】 A 图中电流表与一个电阻串连后又与开关并联，因此开封闭合后将其短路，电流表的示数为零；B 图中开封闭合后，两电阻并联，电流表丈量干路电流，示数为：；C 图中两电阻串连，开封闭合后，电流表示数为：；.D 图中两电阻并联，电流表丈量一个支路的电流，示数为：因此 A 图中电流表示数最小，故答案为： A .【剖析】 A、开封闭合后，为上边的电阻的简单电路，电流表与下边的电路被短路，电流表示数为零；BCD、开封闭合后，依据电路的连结方式，利用欧姆定律分别列出电流的表达式，再比较大小 .7．如下图，电源电压保持不变， R1： R2： R3＝ 1： 1： 2．闭合开关 S1、 S2，电压表 V1、 V2的示数分别为 U1、 U2，电流表 A 的示数为 I，只闭合开关 S1，电压表 V1、 V2的示数分别为 U1′、 U2′，电流表 A 的示数为I ，′则以下说法中错误的选项是（）A. U1： U2＝ 1：1B. U1′：U2′＝ 1： 3C. I： I ＝′4： 1D. U2： U2′＝ 2： 3【答案】C【分析】【解答】解：已知R1：R2： R3＝1： 1： 2，可设 R1＝ R2＝ R， R3＝2R，闭合开关S1、 S2时， R1与 R2串连，电压表V1测 R1两头的电压，电压表V2测 R2两头的电压，电流表测电路中的电流，因串连电路中总电阻等于各分电阻之和，因此，电路中电流表的示数：I＝＝＝，两电压表的示数分别为：U1＝ IR1＝×R＝，U2＝IR2＝×R＝，则 U1：U2＝：＝1： 1， A 切合题意；只闭合开关S1时， R1、 R2、 R3串连，电压表V1测 R1两头的电压，电压表V2测 R2和 R3两端的电压之和，电流表测电路中的电流，此时电路中电流表的示数：I＝′＝＝，则 I： I ′＝：＝2：1，C不切合题意；两电压表的示数分别为：U1′＝ I ′R1＝×R＝，U2′＝I（′R2+R3）＝×（R+2R）＝，则 U1′： U2′＝：＝ 1： 3，U2： U2′＝：＝ 2： 3， BD 切合题意。
初中物理欧姆定律常见题型及答题技巧及练习题(含答案)
初中物理欧姆定律常见题型及答题技巧及练习题(含答案)一、欧姆定律选择题1．灯泡L与定值电阻R组成的电路如图甲所示，L和R的I-U图线分包为图乙中的A、B，闭合开关S，L正常发光，电路的总功率为4.8W，此时灯泡L的（）A. 电压为7VB. 电流为0.3AC. 电阻为20ΩD. 功率为3W【答案】D【解析】【解答】由图甲知L和R并联，L和R两端的电压相等；由电路的总功率为4.8W 和图乙分析判断L和R两端的电压为6V、通过灯泡的电流为0.5A，此时L正常发光，所以此时灯泡L的为6V，灯泡的电阻R L= =12Ω,灯泡的功率PL=U L I L=6V×0.5A=3W，A、B、C不符合题意，D符合题意。
故答案为：D。
【分析】先根据图甲判断电路的连接方式，再根据图乙提供的信息和电路的总功率分析判断电路两端的电压及通过灯泡的电流，根据I= 的变形式R= 求出灯泡的电阻，根据P=UI 求出灯泡的功率。
2．如图所示，电源电压U保持不变，滑动变阻器R0的最大电阻是50Ω．当开关S1闭合、S2和S3断开，滑动变阻器的滑片在最右端时，电压表示数是U1，R1的功率是P1；当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最左端时，电压表示数是U1′，R2和R3的功率之和是3.2W；当开关S1、S2和S3都闭合，滑动变阻器的滑片在最左端时，R1的功率是P1′；已知R2：R3=3：1，U1：U1′=3：2，P1：P1′=1：36。
下列结论正确的是（）A. 电源电压是12VB. R2的阻值是30ΩC. 电流表的最大示数是2.1AD. 该电路的最大功率是64W【答案】 C【解析】【解答】解：第一过程：当开关S1闭合、S2和S3断开，滑动变阻器的滑片在最右端时，R1和滑动变阻器R0的全部串联在电路中，电压表测量R1的电压，电压表示数是U1，如图甲。
第二过程：当开关S2闭合、S1和S3断开，滑动变阻器的滑片在最左端时，R1、R2、R3串联在电路中，电压表测量R1的电压，电压表示数是U1′，如图乙。
九年级物理欧姆定律常见题型及答题技巧及练习题(含答案)
九年级物理欧姆定律常见题型及答题技巧及练习题(含答案)一、欧姆定律选择题1．在如图所示的电路中，闭合开关后，当滑片P向左移动时，下列说法正确的是（）A. 灯泡L变亮B. 电压表V示数变大C. 电流表A1示数变小D. 电流表A2示数变大【答案】 C【解析】【解答】解：由图可知，该电路为并联电路；电流表A1测量干路中的电流，电流表A2测量通过灯泡的电流；电压表测量的是支路两端的电压，亦即电源电压，保持不变，B不符合题意；根据并联电路的特点可知，滑动变阻器滑片移动时，对灯泡所在的支路无影响，灯泡的电流和电压都不变，故电流表A2示数不变，灯泡亮度不变，AD不符合题意；当滑片P向左移动时，滑动变阻器接入电路的电阻变大，根据欧姆定律可知，通过滑动变阻器的电流减小；通过灯泡的电流不变，根据并联电路的电流关系可知，干路中的电流减小，即电流表A1示数变小，C符合题意。
故答案为：C。
【分析】电流表测量干路中的电流，电流表测量通过灯泡的电流；电压表测量的是支路两端的电压；根据滑动变阻器滑片移动的方向判定其阻值变化，根据欧姆定律判定其电流变化，根据并联电路的电流、电压特点判定电表示数的变化.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。
当滑动变阻器的滑片P从b端向a端滑动的过程中，滑动变阻器的电阻变小，由串联分压的规律可知，变阻器分担的电压变小，即电压表V2示数变小；电源电压不变，所以定值电阻两端的电压就变大，即电压表V1示数变大；定值电阻的阻值不变，滑动变阻器的电阻变小，所以整个电路的总电阻变小，电源电压不变，由欧姆定律可知，电路中的电流就变大，即电流表的示数就变大。
【物理】初三物理欧姆定律解题技巧讲解及练习题(含答案)及解析
【物理】初三物理欧姆定律解题技巧讲解及练习题(含答案)及解析一、欧姆定律选择题1．如图所示，电源电压保持不变，R1：R2：R3＝1：1：2．闭合开关S1、S2，电压表V1、V2的示数分别为U1、U2，电流表A的示数为I，只闭合开关S1，电压表V1、V2的示数分别为U1′、U2′，电流表A的示数为I′，则下列说法中错误的是（）A. U1：U2＝1：1B. U1′：U2′＝1：3C. I：I′＝4：1D. U2：U2′＝2：3【答案】 C【解析】【解答】解：已知R1：R2：R3＝1：1：2，可设R1＝R2＝R，R3＝2R，闭合开关S1、S2时，R1与R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以，电路中电流表的示数：I＝＝＝，两电压表的示数分别为：U1＝IR1＝ ×R＝，U2＝IR2＝ ×R＝，则U1：U2＝：＝1：1，A符合题意；只闭合开关S1时，R1、R2、R3串联，电压表V1测R1两端的电压，电压表V2测R2和R3两端的电压之和，电流表测电路中的电流，此时电路中电流表的示数：I′＝＝＝，则I：I′＝：＝2：1，C不符合题意；两电压表的示数分别为：U1′＝I′R1＝ ×R＝，U2′＝I′（R2+R3）＝ ×（R+2R）＝，则U1′：U2′＝：＝1：3，U2：U2′＝：＝2：3，BD符合题意。
故答案为：C【分析】结合电路图，理清开关处于不同状态时元件的连接方式及电表的测量对象，根据电阻的串联和欧姆定律表示出电路中电流表的示数，再根据欧姆定律求出两电压表的示数，进一步得出两电压表的示数之比；根据电阻的串联和欧姆定律表示出此时电路中电流表的示数，然后求出两种情况下电流表的示数之比，再根据欧姆定律表示出两电压表的示数，进一步求出两种情况下电压表V1、V2的示数之比.2．在一次物理实验中，小于同学连接了如图所示的电路，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法错误的是（）A. 电磁铁的A端为N极B. 小磁针静止时，N极水平指向左C. 利用这一现象所揭示的原理可制成的设备是发电机D. 当滑动变阻器滑动片P向右端移动，电磁铁磁性增强【答案】 C【解析】【解答】解：A、由图知，电流从螺线管的右端流入、左端流出，根据安培定则可知，电磁铁的A端是N极，B端是S极，A不符合题意；B、电磁铁的B端是S极，由磁极间的作用规律可知，小磁针静止时，左端是N极，即N 极水平指向左，B不符合题意；C、该实验表明了电能生磁，利用这一现象所揭示的原理可制成电磁铁，C错误，符合题意；D、当滑动变阻器滑动片P向右端移动时，变阻器接入电路的电阻变小，电路中电流变大，则电磁铁的磁性变强，D不符合题意；故答案为：C。
九年级物理欧姆定律试题类型及其解题技巧
九年级物理欧姆定律试题类型及其解题技巧一、欧姆定律选择题1．如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常发光，甲、乙两个电表的示数之比是2：3．此时灯L1、L2的电阻之比是（）A. 2：1B. 3：2C. 2：3D. 1：2【答案】 D【解析】【解答】如果甲乙任何一个为电流表，将会形成短路，因此甲乙都为电压表，此时灯L1、L2串联连接，电压表甲测量L2两端电压，电压表乙测量电源电压；因为串联电路两端电压等于各部分电压之和，并且甲、乙两个电表的示数之比是2：3，所以灯L1、L2两端电压之比：U1：U2=（3﹣2）：2=1：2；又因为串联电路电流相等，即I1=I2；由I=可得，R1：R2=：=U1：U2=1：2．故选D．【分析】根据电压表并联在电路中，电流表串联在电路中确定甲乙仪表的种类，然后根据串联电路的特点和欧姆定律求出两灯泡的电阻之比．2．标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示．若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻和实际功率约为（）A. 24Ω 0.67WB. 20Ω 0.96WC. 24Ω 0.96WD. 20Ω 0.8W【答案】D【解析】【解答】解：把这种规格的三只灯泡串联接在12V的电源两端，则每只灯泡两端的电压都为4V，从图象上可以看出，此时电路电流为0.2A，由欧姆定律得，每只灯泡的电阻：R= = =20Ω；则每只灯泡的实际功率：P实=UI=4V×0.2A=0.8W，故ABC 错误，D正确．故选：D．【分析】三只完全相同的灯泡串联，灯泡的电阻相等，通过的电流相等，根据欧姆定律可知，三只灯泡两端的电压相等，再从图象上找到对应的电压和电流，根据相应的公式分别算出每只灯泡的实际电阻和实际功率．3．灯L1标有“6V 6W”字样，灯L2标有“12V 12W”字样，将L1、L2连成如图所示电路，闭合开关S，两灯都能发光，则（）A. 灯L2比L1亮B. 灯L1、L2实际电压之比为1：2C. 若一电表示数突然减小，另两电表示数不变，则可能是灯L2灯丝断了D. 若将灯L1、L2串联后接入电路，两灯都能发光，则实际功率之比为1：2【答案】 D【解析】【解答】解：由P=可知，灯泡电阻：R1===6Ω，R2===12Ω；由图示电路图可知，两灯泡并联，电压表测电源电压，电流表A1测干路电流，电流表A2测L2支路电流；A、两灯泡并联，灯泡两端电压U相等，R1＜R2，由P=可知：P1＞P2，灯L1比L2亮，故A错误；B、两灯泡并联，它们两端的电压相等，灯泡实际电压之比为1：1，故B错误；C、电压表测电源电压，电流表A1测干路电流，电流表A2测L2支路电流，如果灯L2灯丝断了，通过L2的电流为零，两电流表示数都变小，电压表示数不变，不符合题意，故C错误；D、若将灯L1、L2串联后接入电路，通过两灯泡的电流I相等，两灯都能发光，则实际功率之比：===，故D正确；故选D．【分析】已知灯泡额定电压与额定功率，应用电功率公式求出灯泡的电阻，然后应用串并联电路特点与电功率公式比较灯泡实际功率大小，再分析答题．4．在如图所示的电路中，电源电压保持不变，开关S1、S2均闭合，电路正常工作。
