交流稳压电源

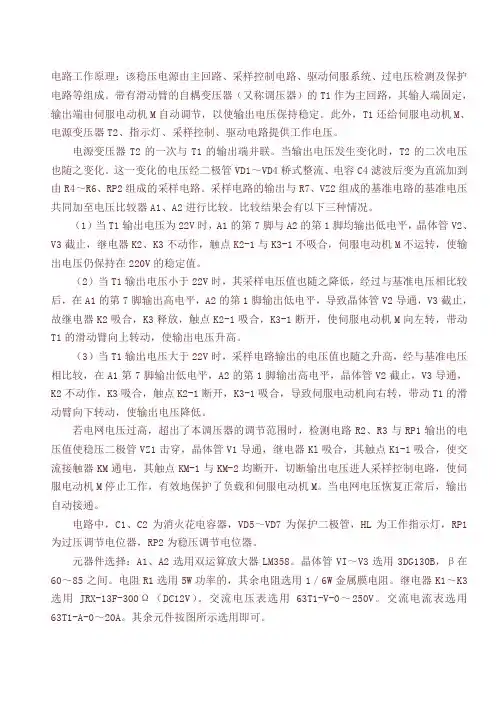

交流稳压电源电路工作原理
电路工作原理：该稳压电源由主回路、采样控制电路、驱动伺服系统、过电压检测及保护电路等组成。
带有滑动臂的自耦变压器（又称调压器）的T1作为主回路，其输人端固定，输出端由伺服电动机M自动调节，以使输出电压保持稳定。
此外，T1还给伺服电动机M、电源变压器T2、指示灯、采样控制、驱动电路提供工作电压。
电源变压器T2的一次与T1的输出端并联。
当输出电压发生变化时，T2的二次电压也随之变化。
这一变化的电压经二极管VD1～VD4桥式整流、电容C4滤波后变为直流加到由R4～R6、RP2组成的采样电路。
采样电路的输出与R7、VZ2组成的基准电路的基准电压共同加至电压比较器A1、A2进行比较。
比较结果会有以下三种情况。
（1）当T1输出电压为22V时，A1的第7脚与A2的第1脚均输出低电平，晶体管V2、V3截止，继电器K2、K3不动作，触点K2-1与K3-1不吸合，伺服电动机M不运转，使输出电压仍保持在220V的稳定值。
（2）当T1输出电压小于22V时，其采样电压值也随之降低，经过与基准电压相比较后，在A1的第7脚输出高电平，A2的第1脚输出低电平，导致晶体管V2导通，V3截止，故继电器K2吸合，K3释放，触点K2-1吸合，K3-1断开，使伺服电动机M向左转，带动T1的滑动臂向上转动，使输出电压升高。
（3）当T1输出电压大于22V时，采样电路输出的电压值也随之升高，经与基准电压相比较，在A1第7脚输出低电平，A2的第1脚输出高电平，晶体管V2截止，V3导通，K2不动作，K3吸合，触点K2-1断开，K3-1吸合，导致伺服电动机向右转，带动T1的滑动臂向下转动，使输出电压降低。
若电网电压过高，超出了本调压器的调节范围时，检测电路R2、R3与RP1输出的电压值使稳压二极管VZ1击穿，晶体管V1导通，继电器Kl吸合，其触点K1-1吸合，使交流接触器KM通电，其触点KM-1与KM-2均断开，切断输出电压进人采样控制电路，使伺服电动机M停止工作，有效地保护了负载和伺服电动机M。

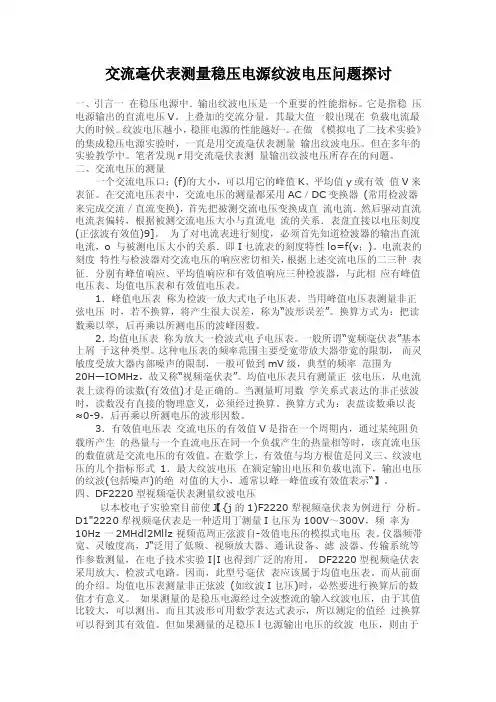

交流毫伏表测量稳压电源纹波电压问题探讨
交流毫伏表测量稳压电源纹波电压问题探讨一、引言一在稳压电源中．输出纹波电压是一个重要的性能指标。
它是指稳压电源输出的直流电压V。
上叠加的交流分量。
其最大值一般出现在负载电流最大的时候。
纹波电压越小，稳匪电源的性能越好⋯。
在做《模拟电了二技术实验》的集成稳压电源实验时，一直是用交流毫伏表测量输出纹波电压。
但在多年的实验教学中。
笔者发现r用交流毫伏表测量输出纹波电压所存在的问题。
二、交流电压的测量一个交流电压口；(f)的大小，可以用它的峰值K、平均值y或有效值V来表征。
在交流电压表中，交流电压的测量都采用AC／DC变换器(常用检波器来完成交流／直流变换)，首先把被测交流电压变换成直流电流．然后驱动直流电流表偏转，根据被测交流电压大小与直流电流的关系．表盘直接以电压刻度(正弦波有效值)9]。
为了对电流表进行刻度，必须首先知道检波器的输出直流电流，o 与被测电压大小的关系．即I乜流表的刻度特性lo=f(v；)。
电流表的刻度特性与检波器对交流电压的响应密切相关，根据上述交流电压的二三种表征．分别有峰值响应、平均值响应和有效值响应三种检波器，与此相应有峰值电压表、均值电压表和有效值电压表。
1．峰值电压表称为检波一放大式电子电压表。
当用峰值电压表测量非正弦电压时，若不换算，将产生很大误差，称为“波形误差”。
换算方式为：把读数乘以翠，后再乘以所测电压的波峰因数。
2．均值电压表称为放大一检波式电子电压表。
一般所谓“宽频毫伏表”基本上屑于这种类型。
这种电压表的频率范围主要受宽带放大器带宽的限制，而灵敏度受放大器内部噪声的限制，一般可做到mV级，典型的频率范围为20H—IOMHz，故又称“视频毫伏表”。
均值电压表只有测量正弦电压，从电流表上读得的读数(有效值)才是正确的。
当测量町用数学关系式表达的非正弦波时，读数没有直接的物理意义，必须经过换算。
换算方式为：表盘读数乘以丧≈0-9，后再乘以所测电压的波形因数。
3．有效值电压表交流电压的有效值V是指在一个周期内，通过某纯阻负载所产生的热量与一个直流电压在同一个负载产生的热量相等时，该直流电压的数值就是交流电压的有效值。
GK系列高可靠交流变频稳压电源用户手册说明书
GK 系列高可靠交流变频稳压电源用户手册
前言
感谢购置远方 GK 系列高可靠交流变频稳压电源。本用户手册包含仪器功能、 操作过程以及安全规定等，为了确保正确使用本仪器，在操作仪器前请仔细阅读 手册。请妥善保存手册，以便碰到问题时能快速查阅。
注意：
本公司奉行不断完善改进产品的宗旨，因此手册内容有可能改变，恕不 另行通知。
用前请先确认供电电网的电压范围，然后将后面板上的供电选择器开关打在 正确的位置，否则可能造成仪器无法正常工作甚至毁坏。（115V 档对应电网 供电范围为 99V～121V；230V 档对应电网供电范围为 198V～242V） 6、 接地线应尽量选择 8AWG 号线或与仪器地线相同粗细的导线，严禁将电源中 线作为接地线使用。若中线与地线间压差大于 5V，请重新安装接地线系统， 以维护设备安全。 7、 接线完毕后，确认连接线路正确无误后方可开机使用。当仪器开启或测试时， 禁止切换后面板的电源输入选择器开关，否则会造成仪器内部损坏甚至危及 操作人员的安全。 8、 仪器在运行状态时，避免震动和冲击，以免电源受到损坏。严禁人体触及带 电部位，防止电击。 9、 确保仪器的输出处于关断状态后方可关机。 10、 请保持仪器的清洁，避免从通风口进入异物。 11、 非专业人员请勿打开机盖，以防触电及损坏仪器。
Zone, Hangzhou（310053）, China Tel ：86-571-86699998 Fax ：86-571-86673318 E-mail：Sales@ 销售专箱
交流稳压电源的分类及主要技术指标
一、交流稳压电源的分类交流稳压电源是电源技术中的重要组成部分，它的输入为单相或三相交流电，输出仍为交流电（单相或三相）。
按交流稳压电源的工作原理可以分成四类：1、参数调整（谐振）型（CWY系列及JJW、JSW系列）正弦能量分配器2、自耦（变比）调整型（ZTY系列）日本松永技术3、大功率补偿型（SBW系列）4、开关型（高频开关电源技术）二、交流稳压电源主要技术指标为了深入理解交流稳压电源的性能特性，这里简述交流稳压电源的主要技术指标。
稳态性能指标：1、源电压范围：即输入电压范围，交流稳压电源并不是在任何交流电压输入的情况下都能使输出电压稳定，而是有一个适应范围。
目前我们公司的产品都要求输入电压在额定值的±20%范围内变化。
2、源电压效应（亦称电压调整率）：定义为“仅由于输入电压的变化而引起输出量变化的效应”。
用下式表示：Umax/Uon)*100%——在输入电压往上或往下调节时，输出电压变化的最大值（V）Uon——输出电压额定值（V）这个值越小越好，是衡量交流稳压电源性能的一个重要指标。
3、负载效应（亦称负载调整率）：定义为“仅由于负载的变化而引起输出量变化的效应”。
用下式表示：S I Umax/Uon)*100%Umax——由于负载变化引起输出电压的最大变化量（V）Uon——输出电压额定值（V）这个值越小越好，也是衡量交流稳压电源性能的一个重要指标。
4、输出电压相对谐波含量（亦称为输出电压失真度）5、效率：输出的有功功率Po与输入的有功功率Pi之比。
例：输出的有功功率Po等于800W，输入的有功功率Pi等于1000VA。
此时效率就等于（800/1000）*100%等于80%。
6、负载功率因数：交流稳压电源，一般都用伏安（V A）或千伏安（KV A）值来表示容量，原因是负载中除纯电阻性负载外，还有感性和容性负载，即负载中除有功功率外，还有无功功率。
这个指标反映了交流稳压电源带感性及容性负载的能力。

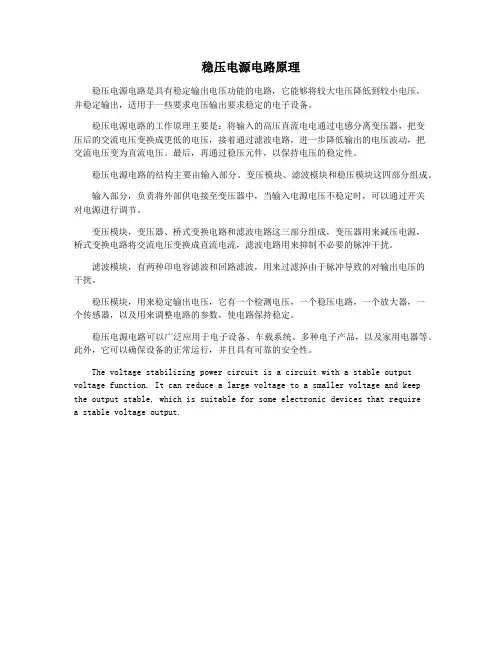

稳压电源电路原理
稳压电源电路原理稳压电源电路是具有稳定输出电压功能的电路，它能够将较大电压降低到较小电压，并稳定输出，适用于一些要求电压输出要求稳定的电子设备。
稳压电源电路的工作原理主要是：将输入的高压直流电电通过电感分离变压器，把变压后的交流电压变换成更低的电压，接着通过滤波电路，进一步降低输出的电压波动，把交流电压变为直流电压。
最后，再通过稳压元件，以保持电压的稳定性。
稳压电源电路的结构主要由输入部分、变压模块、滤波模块和稳压模块这四部分组成。
输入部分，负责将外部供电接至变压器中，当输入电源电压不稳定时，可以通过开关对电源进行调节。
变压模块，变压器、桥式变换电路和滤波电路这三部分组成，变压器用来减压电源，桥式变换电路将交流电压变换成直流电流，滤波电路用来抑制不必要的脉冲干扰。
滤波模块，有两种印电容滤波和回路滤波，用来过滤掉由于脉冲导致的对输出电压的干扰。
稳压模块，用来稳定输出电压，它有一个检测电压，一个稳压电路，一个放大器，一个传感器，以及用来调整电路的参数，使电路保持稳定。
稳压电源电路可以广泛应用于电子设备、车载系统、多种电子产品，以及家用电器等。
此外，它可以确保设备的正常运行，并且具有可靠的安全性。
The voltage stabilizing power circuit is a circuit with a stable output voltage function. It can reduce a large voltage to a smaller voltage and keep the output stable, which is suitable for some electronic devices that requirea stable voltage output.。
交流稳压电源工作原理及常见故障
交流稳压电源工作原理及常见故障稳压电源是一种用于稳定电压输出的电子设备。
它通过对输入电压进行调节和过滤，以确保输出电压在设定范围内保持稳定。
稳压电源的工作原理是通过调节电路中的元件阻值或使用反馈控制电路来实现，使输出电压保持恒定。
稳压电源通常由变压器、整流电路以及稳压调节电路组成。
稳压电源的工作原理：1.变压器：稳压电源首先使用变压器来将输入供电电压转换为适合后续电路处理的较低电压。
2.整流电路：变压器输出的交流电压经过整流电路，将其转换为直流电压。
整流电路可以是半波整流电路或者全波整流电路。
半波整流电路通过将一个半周期的交流信号通过二极管直接传送到输出电路，而全波整流电路则可以将整个周期的交流信号转换为直流信号。
3. 稳压调节电路：整流后的直流电压经过稳压调节电路调节为设定的稳定输出电压。
稳压调节电路的常见类型有线性稳压电路和开关稳压电路。
线性稳压电路通过使用稳压管（例如Zener二极管）来控制电源电压，而开关稳压电路则使用开关元件（例如开关管或开关型稳压器件）来控制电源电压。
常见的稳压电源故障：1.输出电压偏离设定值：稳压电源的最常见故障之一是输出电压偏离设定值。
这可能是由于稳压电路中的调节元件（如线性稳压电路中的稳压管）失效导致的，也可能是由于元件老化或电流负载变化引起的。
2.输出电压波动：稳压电源输出电压的波动也是常见的故障类型。
这可能是由于整流电路中的电容元件故障，或者稳压调节电路中的反馈控制电路产生反馈失效导致的。
3.过热和电源关机：稳压电源在工作时可能会因为过热而关机。
这可能是由于过载、短路或过电流导致的。
此外，稳压电源可能也会因为电源过热保护功能触发而自动关机。
4.噪声干扰：稳压电源在输出电压上可能会有噪声干扰。
这可能是由于输入电源噪声、供电线路不稳定或者电路元件故障引起的。
1000VA家用交流稳压器
盐城工学院毕业设计说明书（2012）1000V A家用全自动交流稳压器设计摘要：二次电源作为负载的能量供应装置，在电路系统中起着非常重要的作用。
尤其在我国，交流电网的电压波动较大、干扰较多，二次电源已成为许多电子设备不可缺少的供电装置。
安全可靠、技术性能符合负载要求的电源，可使负载的功能得以充分发挥，否则，可能使负载的技术指标降低，甚至会损坏负载。
为了延长用电设备的使用寿命，降低工厂的经济损失，应保证其供电电压的稳定。
本课题通过研究自耦变压器的原理利用继电器的延时功能将输入电压为160 ~ 270V，变成输出电压220V ±10%，实现家用电器的正常工作。
针对用电设备对交流稳压电源的要求，提出了一种实用型的家用交流稳压电源稳压控制电路的设计方法及相关原理，稳压电源的主回路部分采用继电器分档来控制输入电压，使输出电压在AC220V左右，控制部分是采用集成运放LM324相关电路对不同取样电压采取不同处理方式来达到稳压控制效果，并增加了欠压、过压保护的自动切断功能。
关键词：继电器、交流稳压器、自耦变压器、延时功能1000V A household full automatic AC voltagestabilizer designAbstract:secondary power sources took the energy supply device of the load, is playing a very important role in the circuitry. Especially in our country, in alternate current network the voltage is more fluctuations, and more interference, secondary power sources have become indispensable power supply device in many electronic devices. Safe and reliable, with technical performance requirements of the power load, the load can be fully functional play, or else possibly causes the load the technical specification to reduce, even can damage the load. in order to lengthen the service life of current collector, reduces the economic loss of factory . should guarantee its power line voltage the stability. Especially in the industrial field environment, the electrical network quality is especially bad, the electrical network waveform distortion is serious. Therefore, it is very necessary to develop a highly efficient and reliable ac voltage-stabilized source as the second power supply of load. This pape r through the research of the autotransformer principle using the relay function input voltage of 160- 270V, into the output voltage 220V ±10%, realize the normal work of household appliances. By the consumer requirement on alternating voltage stabilizing power supply, we put forward a kind of design procedure and relevant principles of a practical voltage stabilizing controlled circuit of household alternating constant voltage power supply. The main loop of constant voltage power supply is adopted relays to control input voltage, and get an output voltage in about AC220V. The controlling part is used by integrated operational amplifiers taking different process to different sample voltage, which results in voltage stabilizing controlling. Also, it can bring about the function of cutting off circuit automatically when it is over-voltage or back-voltage.Key words: relay, AC voltage regulator, an autotransformer, a delay function盐城工学院毕业设计说明书（2012）目录1 绪论 (1)1.1课题背景 (1)1.2交流稳压电源的发展现状 (2)2 方案论证 (2)2.1方案一 (2)2.2方案二 (2)2.3方案三 (3)3 控制系统硬件的设计 (3)3.1稳压器的总体设计 (3)3.1.1整个电路的结构 (3)3.1.2交流稳压电路实现的功能 (4)3.2.1 避免继电器在电网电压的临界点附近时出现频繁跳动 (4)3.2.2 内设置过压、欠压保护 (4)3.2.3取样信号的处理 (4)3.3稳压电源主电路 (5)3.3.1自耦变压器 (5)3.3.2 1000V A自耦变压器的参数计算 (6)3.3.3主回路的组成 (6)3.3.4主电路的工作原理 (10)3.3.5电网电压下降的过程 (11)3.3.6电网电压上升过程 (12)4 电压取样 (13)4.1取样信号 (13)4.1.1取样电路一般可以用半波、全波、桥式整流电路。
高精度全自动交流稳压器-电源
宽压精密稳压电源使用说明书（内附保修卡）扬州华翔电子有限公司1) 2) 3) 4) 5)稳压器概述及主要技术指标如何选购稳压器的使用功率稳压器实地安装及使用说明稳压器常见故障及排除方法常用规格输出电流表及附解警告用户欢迎您选用本公司生产的高精度宽压精密稳压电源，使用前请详细阅读本说明书，在对本产品性能充分了解的情况下正确使用，并妥善保管本说明书，以供后参考。
谢谢合作。
、概述及主要技术指标（一）、概述随着我国工业的发展，人民生活水平不断提高，用电设备设施不断增加，电力供应不能及时满足高速增长用电的需要，特别是夏季用电高峰，电压波动极为频繁，致使工矿企业用电设施和家庭用电电器长期处于欠压状态运行，严重影响电器的安全和使用寿命。
本产品稳压精度高、调整时间快、损耗小、可长时间工作、允许1.6倍额定容量的瞬间过载。
并具有过电压、欠电压、过电流保护，安全可靠。
适用家庭、工矿企业、机关、科研单位、实验室的精密仪器供电，是一种理想的交流稳压电源。
JWP、TND、DBW系列单相宽压精密稳压电源和SJW、SBW 系列三相宽压精密稳压电源是由接触式调压器、取样控制电路、伺服电机等主要部件组成。
当市电电压不稳定或用户负载变化引起电压波动时，取样电路将电压变化信号经处理送伺服电机，使其带动接触式调压器碳刷相应移动，来保证输出电压稳定。
、、主要技术指标1、系列型号含义JWP 单相、三相宽压精密稳压电源TSD 豪华型壁挂式高精度宽压精密稳压电源DBW单相、SBW三相大功率补偿式自动交流稳压器（二）导购参考如何选购稳压器的使用功率：1、稳压器所标输出功率是最大功率。
家用电器的标称功率是指有功功率，而冰箱、空调、水泵等感性负载在启动瞬时间电流很大，因此电冰箱、空调、水泵按功率x（3～5倍）。
例如：3匹美的空调（220V用电）1 匹等于0.75 千瓦*3匹=2.25 千瓦*3 倍感性负载启动电流=6.75千瓦以上稳压器适用。
(美的维修安装技师推荐选用8KVA 稳压器)2、以专业水电安装技师及工厂专业电工、工程师和稳压器使用功率算法：一般工业设备按额定功率至少乘以2 倍以上使用功率，当使用在具备电机运转设备、大电流启动装置及冲击性负载设备上时，应选择3倍以上容量的稳压器，以免启动电流过大，供电线路降压而无法正常工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一.稳压器的分类
按调压方式不同分类可分为三类
电子感应式油式稳压器
干式接触式调压稳压器(直接调压稳压器和补偿式调压稳压器)
干式无触点调压式稳压器(一般是带补偿的稳压器)
二.稳压器的分类:
按电源使用环境不同分类可分为两类
单相交流稳压器
三相交流稳压器
三.以干式接触式调压稳压器为例分析稳压器工作原理:
单相交流稳压器原理分析
1.单相SVC直接调压稳压器原理分析
图二
A点为单相稳压器输入侧,B点为单相稳压器的输出侧.
其实这一类用调压器直接调压式的稳压器就是利用自耦变压器的原理做成的.图中AN侧就是自耦变压器的输入侧,BN侧就是自耦变压器的输出侧,如果输入电压高于输出设置点220V时,这个自耦变压器就工作在降压状态,如果输入电压低于220V时,这个自耦变压器就工作在升压状态.(图中所示就是处在降压状态)
这种稳压器不同于自耦变压器的主要是输入点A是可以由0V到250V之间任意滑动.这样就可以随时调整输入电压的输入点来满足输出电压的恒定.一般我们把输入侧A点叫做滑臂,它由电机通过减速装置来驱动,电机的转向由稳压控制电路来控制完成.
稳压器的取样电路时刻监视稳压器的输出两点间电压,输出电压升高时,控制电机朝自耦变压器降压的方向移动,(如图二)当输出电压达到所要的电压时,停止控制电机运动.反之控制电路则控制电机朝自耦变压器升压的方向转动.(图三)达到所要的电压时停止.
图二
图三
此类稳压器的容量大小全部由这个输出电压可以变压器的自耦变压器来承担,但由于它制造工艺的影响,它不能做得很大,只能适应小功率的场合.要相把稳压器的功率做得更大,就要加入补偿变压器来实现稳压器的功率扩大
2.单相补偿式稳压器原理分析(图四)
图四
上图为带补偿式单相交流稳压器原理图.主要由调压变压器T1和补偿变压器T2组成.从图中可以看出,补偿变压器的低压侧线圈串联在稳压器的主回路中,那么,这种稳压器输出的主要能量是通过补偿变压器的低压侧线圈直接加给输出负载的.只要把补偿变压器的二次线圈的线径作得足够大,稳压器的功率就可以做得很大.调压变压器T1只要负担输入电压与输出电压的差额部分,按稳压器可允许的输入变化范围的大小不等,调压变压器T1的功率大小往往是稳压器实际容量的几分之一,这由稳压器的配比这个参数来决定调压变压器的大小.
下面我们分析它的工作原理:
调压变压器主要担任提供补偿电压,这个补偿电压的大小和方向根据调压变压器的滑臂的移动都是可以改变的,这就可以在补偿变压器的低压侧得到大小和方向都可以改变的补偿电压,这个电压会和输入端提供的电压进行矢量叠加.使输出电压稳定在所需要的设置点上.
举个实例来说明:
输入电压U1=240V,要求输出电压稳定在UO=220V.那么就有下面等式关系: UO=U1-△U
也就是△U的方向要与U1的方向相反,大小刚好为20V.
输入电压U1=200V,要求输出电压稳定在UO=220V.那么就有下面等式关系: UO=U1+△U
也就是△U的方向要与U1的方向相同,大小刚好为20V.
从上面公式可以看出,补偿电压△U是由调压变压器通过输给补偿变压器的高压侧再通过铁芯感应给补偿变压器的低压侧,再与输入电压进行矢量的叠加.补偿变压器主要负责补偿电压的传递,而调压变压器则负责提供方向和大小都可以改变的补偿电压.
下面我们分析调压变压器怎样改变补偿电压的方向和大小的:
从图五中可以看出,调压变压器的C.D点是跨接在220V电压上的.而E点刚
好是调压变压器的中心点.我们假定滑臂停在C点.那么加在补偿变压器的高压侧的电压为F点高于G点,电流由F点流向G点.
图五
当滑臂停在D点时,(如图六)加在补偿变压器高压侧的电压为G点高于F点,电流由G点流向F点.这样一来,加给补偿变压器的补偿电压就改变了方向.
图六
那么调压变压器怎样改补偿电压的大小呢,当然也是通过滑臂的移动来实现的.当滑臂离调压变压器的中心点E时,在补偿变压器的高压侧F点和G点得到的电压就越高,反之就越低.当稳压器的输入电压刚好为220V时,滑臂移到E点时,F
点和G点间的补偿电压就为0.补偿变压器的低侧既不相加也不相减.输出电压就是输入电压大小.
四.三相稳压器工作原理:
三相稳压器实际就是把三个稳压单元用”Y”形接法联接在一起.再用控制电路板和电机驱动系统来控制调压变压器,达到稳定输出电压的功能.如果三个调压变压器的滑臂都是由一个电机来驱动的调压方式为统调稳压器.如果三个调压变压器的滑臂由三个电机来独立调整的稳压器就是三相分调式稳压器.它们的工作原理同单相的稳压器完全相同.
五.调压器怎样保证连续输出
调压器在调压过程中,就是通过移动碳刷改变接触的线圈匝数来实现的.那么,调整中要求始终保持与线圈接触.否则就会出现断电的现象.
调压器怎样保持连续输出呢?
1. 碳刷必须保证一定的厚度.
2. 在碳刷还没有完全移开已经接触的那一匝线圈时,碳刷又已经接触了线圈的另一匝.
图七
3. 移动中必须跨接两匝(至少两匝)
4. 调压器工作中始终存在匝间短路现象,碳刷的厚度越厚,短路的匝数就越多.所以,调压器碳刷的厚度是根据调压器线径不同而不同的.
5. 因为匝间短路是有害无益的,它会造成短路环流,所以要控制它的大小,因此调压器的匝电压一般都在1V以下,常见的大功率调压器匝电压为0.8-0.9V,小功率则更小,一般为0.4-0.7V不等.如果匝电压过高,调压器的稳定性就越差,极易烧毁.。
