混凝土检查井施工

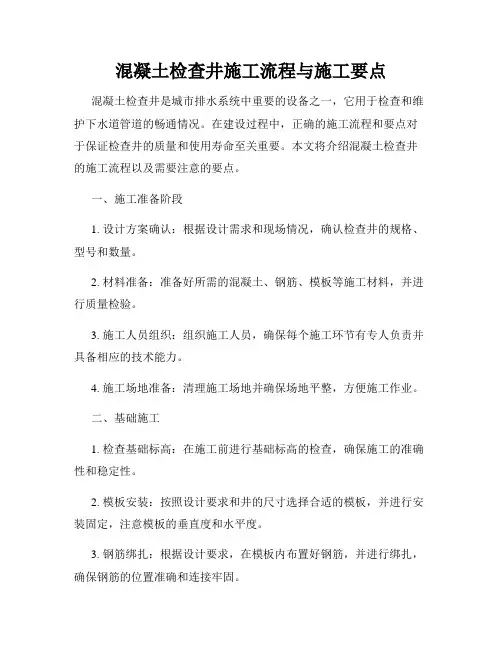

混凝土检查井施工流程与施工要点
混凝土检查井施工流程与施工要点混凝土检查井是城市排水系统中重要的设备之一，它用于检查和维护下水道管道的畅通情况。
在建设过程中，正确的施工流程和要点对于保证检查井的质量和使用寿命至关重要。
本文将介绍混凝土检查井的施工流程以及需要注意的要点。
一、施工准备阶段1. 设计方案确认：根据设计需求和现场情况，确认检查井的规格、型号和数量。
2. 材料准备：准备好所需的混凝土、钢筋、模板等施工材料，并进行质量检验。
3. 施工人员组织：组织施工人员，确保每个施工环节有专人负责并具备相应的技术能力。
4. 施工场地准备：清理施工场地并确保场地平整，方便施工作业。
二、基础施工1. 检查基础标高：在施工前进行基础标高的检查，确保施工的准确性和稳定性。
2. 模板安装：按照设计要求和井的尺寸选择合适的模板，并进行安装固定，注意模板的垂直度和水平度。
3. 钢筋绑扎：根据设计要求，在模板内布置好钢筋，并进行绑扎，确保钢筋的位置准确和连接牢固。
4. 浇筑混凝土：在钢筋绑扎完成后，进行混凝土的浇筑，要注意均匀浇注、充实振捣和防止混凝土渗漏。
5. 混凝土养护：对浇筑的混凝土进行适当的养护，防止开裂和早期强度不足，一般养护时间为7-14天。
三、井身施工1. 井身模板安装：根据设计要求和井身尺寸选择合适的模板，并进行安装固定，注意模板的水平度和垂直度。
2. 钢筋绑扎：根据设计要求，在模板内布置好钢筋，并进行绑扎，确保钢筋的位置准确和连接牢固。
3. 浇筑混凝土：在钢筋绑扎完成后，进行混凝土的浇筑，要注意均匀浇注、充实振捣和防止混凝土渗漏。
4. 井盖预埋件安装：在混凝土未完全凝固前，预埋井盖安装好并进行固定，保证井盖与井身的连接牢固。
5. 井身表面修整：混凝土硬化后，对井身表面进行修整，确保表面光滑平整，无裂缝和明显的缺陷。
四、安装检查井附件1. 排水设备安装：按照设计要求和施工图纸，安装好检查井的入口、出口管道和其他排水设备。
2. 排气装置安装：在检查井的设计要求中，如需要排气装置，则进行安装，保证井内气体的畅通。

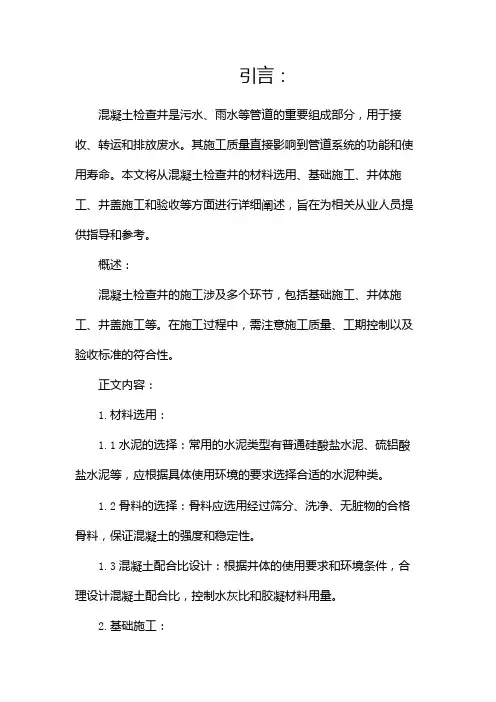

混凝土检查井的做法与施工
引言：混凝土检查井是污水、雨水等管道的重要组成部分，用于接收、转运和排放废水。
其施工质量直接影响到管道系统的功能和使用寿命。
本文将从混凝土检查井的材料选用、基础施工、井体施工、井盖施工和验收等方面进行详细阐述，旨在为相关从业人员提供指导和参考。
概述：混凝土检查井的施工涉及多个环节，包括基础施工、井体施工、井盖施工等。
在施工过程中，需注意施工质量、工期控制以及验收标准的符合性。
正文内容：1.材料选用：1.1水泥的选择：常用的水泥类型有普通硅酸盐水泥、硫铝酸盐水泥等，应根据具体使用环境的要求选择合适的水泥种类。
1.2骨料的选择：骨料应选用经过筛分、洗净、无脏物的合格骨料，保证混凝土的强度和稳定性。
1.3混凝土配合比设计：根据井体的使用要求和环境条件，合理设计混凝土配合比，控制水灰比和胶凝材料用量。
2.基础施工：2.1基础的挖掘和处理：根据设计要求，合理设置基础的位置和尺寸，确保混凝土检查井的稳定性和承载能力。
2.2基础处理：在基础底面、周边和侧面进行充分的处理，确保基础底面的水平度和侧面的垂直度，提高混凝土基础与地面的粘结强度。
3.井体施工：3.1模板搭设和固定：根据井体设计要求，搭设合适的模板，确保井体的几何形状和尺寸。
3.2混凝土浇筑：按照设计要求进行混凝土的浇筑，确保混凝土的均匀性和紧密性。
3.3篦子和振捣：使用篦子和振捣器进行混凝土的振捣，使混凝土内部的气泡排出，提高混凝土的密实性。
3.4支撑和固定：在混凝土凝结过程中，采用支撑和固定措施，保证井体的垂直度和稳定性。
4.井盖施工：4.1井盖材料选择：井盖可选用铁板、钢筋混凝土等材料，根据具体的使用环境和承载要求进行选择。
4.2井盖安装：确保井盖与井体之间的密封性和稳固性，避免井盖在使用过程中的移动和漏水现象。
5.验收：5.1混凝土质量验收：对混凝土强度、坍落度等质量指标进行检测和验收，确保混凝土的质量符合设计和规范要求。
5.2结构尺寸验收：对井体、井盖的尺寸进行检测和验收，确保尺寸符合设计要求。

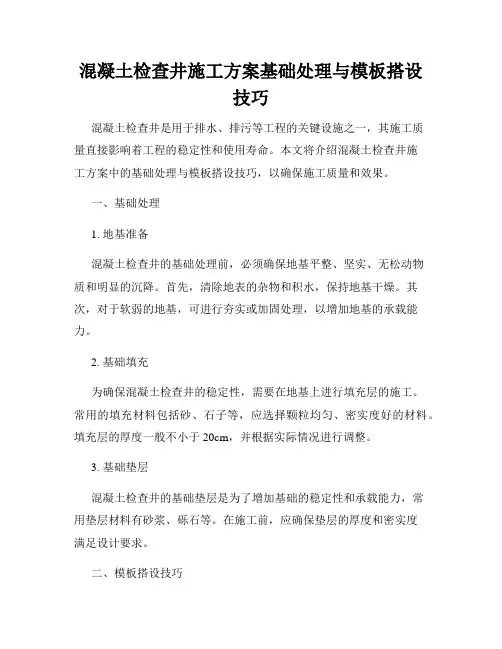

混凝土检查井施工方案基础处理与模板搭设技巧
混凝土检查井施工方案基础处理与模板搭设技巧混凝土检查井是用于排水、排污等工程的关键设施之一，其施工质量直接影响着工程的稳定性和使用寿命。
本文将介绍混凝土检查井施工方案中的基础处理与模板搭设技巧，以确保施工质量和效果。
一、基础处理1. 地基准备混凝土检查井的基础处理前，必须确保地基平整、坚实、无松动物质和明显的沉降。
首先，清除地表的杂物和积水，保持地基干燥。
其次，对于软弱的地基，可进行夯实或加固处理，以增加地基的承载能力。
2. 基础填充为确保混凝土检查井的稳定性，需要在地基上进行填充层的施工。
常用的填充材料包括砂、石子等，应选择颗粒均匀、密实度好的材料。
填充层的厚度一般不小于20cm，并根据实际情况进行调整。
3. 基础垫层混凝土检查井的基础垫层是为了增加基础的稳定性和承载能力，常用垫层材料有砂浆、砾石等。
在施工前，应确保垫层的厚度和密实度满足设计要求。
二、模板搭设技巧1. 模板准备混凝土检查井的模板应选择具有一定强度和刚性的材料，如钢板、木板等，并确保模板的平整度和垂直度符合要求。
在搭设模板前，应对模板进行清洁，排除杂物和灰尘。
2. 模板安装将准备好的模板按照规定的尺寸和形状进行安装。
可以使用钢筋和螺栓进行固定，以确保模板的稳定性和垂直度。
在安装模板的过程中，需要仔细检查和调整模板的位置和水平度，以确保混凝土检查井的几何要求。
3. 模板密封为保证混凝土浇筑时不会发生漏浆现象，应对模板进行密封处理。
可以使用橡胶垫、橡皮筋等材料进行密封，确保模板与混凝土之间的间隙不大于2mm，以避免浆体漏出。
4. 模板拆除待混凝土达到设计强度后，可以进行模板的拆除。
拆除模板时应注意避免对混凝土结构造成损伤，可以使用专用工具或简易拆模工具进行拆除。
在拆除过程中，应逐步拆除，并注意保护周边结构的完整性。
总结：混凝土检查井的施工方案中，基础处理和模板搭设是关键环节。
合理的基础处理可以增加井的稳定性和承载能力，而正确的模板搭设可以保证混凝土井的几何要求和施工质量。
混凝土检查井施工
一般项目（井室允许偏差）
检查项目
检查数量 允许偏差
(mm) 范围 点数
检查方法
1 平面轴线位置(轴向、垂直轴向) 15
2
用钢尺量测、经纬 仪测量
2
结构断面尺寸
＋10，0
2 用钢尺量测
3
井室尺 寸
长、宽 直径
±20
2 用钢尺量测
4
井口高 程
农田或绿地 路面
＋20
与道路规定 一致
每座
1
用水准仪测量
a、基坑不允许有虚土； 3.垫层浇筑 b、基础垫层侧模采用10×10㎝木方。
4.砌筑砖模
a、以管道中轴线为基准在垫层上弹线， 砌筑砖墙时吊铅垂线； b、直线井、四通井井壁厚度不同，预留 管头长度不同。
砖模
5.绑扎钢筋
a、钢筋骨架绑扎前在底板上弹线、布筋； b、对于有油渍、铁锈、泥土等的钢筋，清 除干净后使用； c、其与砖墙、垫层接触面要使用垫块或者 钢筋马凳。
牢固，必要时用砂浆或水泥浆修补。
a、井盖在道路范围内时，井筒周围反开挖 深1m、宽0.8m,用C15砼包封； 13.井盖安装 b、井盖的打开方向应与行车方向一致； c、拉井字线控制井盖高程，井框与路面高 差小于5毫米。
二、混凝土检查井施工注意事项 1、浇筑混凝土之前应对砖模中的土块等杂物进行清理 并湿润砖墙。
原因分析
ａ、井盖标高太低； ｂ、对成品保护意识淡薄。
防治措施
ａ、绿化带范围内的井盖必须高于土面２０ｃｍ； ｂ、加强成品保护意识，绿化施工时派专人看管，来回 巡视。
讲解完毕，谢谢！
5
井底高 开槽法 Di≤1000 程 管道铺设 Di＞1000
±10 ±15
2
混凝土检查井施工
混凝土检查井施工10.7.3、混凝土检查井施工10.7.3.1、工艺流程施工前的准备工作包括基坑开挖和基坑壁支护、地基处理和垫层铺设等。
然后进行检查井的安装和管道连接，接着进行盖板吊装、流槽施工和回填。
最后进行井口处理、闭水试验、回填、井盖和井座安装，最终进行验收。
10.7.3.2、检查井底基础施工按照图纸和设计要求进行基底处理，并按规范进行高程、平整度和地基承载力等项目的检查。
地基承载力特征值必须符合设计要求。
在垫层铺设时，需要注意控制高程和水平。
10.7.3.3、井室施工10.7.3.3.1、井室模板支搭在底板侧模板安装前，必须在清洗后的混凝土垫层面上，根据井壁边线放样桩，正确划出模板内侧位置的墨线，然后根据混凝土浇注高度立模，并支撑固定。
井部直墙侧模板不采取螺栓固定时，其两侧模板间应加支撑杆。
在浇注时，应在混凝土面接近撑杆时，随即将撑杆拆除。
井室顶板的底模，当跨度不小于4cm时，其底模应支起适当的拱度。
当设计无规定时，其起拱度宜为全跨的2%-3%。
安装井壁（墙）模板时，应先立内模，待钢筋安装、焊接绑扎以及各种预埋件和预留孔（洞）验收合格后再立外模。
模板接缝应紧密吻合，如有缝隙应用嵌缝料嵌密。
如嵌缝较大时，应进行修理或补加封条。
固定模板的支撑不得与脚手架有联系。
侧墙模板与顶板模板的支设应自成体系，不得因井墙拆模影响井室顶板混凝土强度的正常增长。
10.7.3.3.2、井室钢筋绑扎安装钢筋加工、接头应符合相关技术标准和规范要求。
加工成型后的钢筋应挂牌注明所用部位、类别，分别堆放，以防差错。
在钢筋绑扎和安装前，应严格按照施工图先做钢筋排列间距的各种样尺，作为钢筋排列的依据。
绑扎钢筋时，应在主筋上划好。
受力钢筋的绑扎接头位置应相互错开。
在受力钢筋直径30倍且不小于50mm的区段内，绑扎接头的受力钢筋截面面积占受力钢筋的总面积的百分率不得超过50%。
在受拉区，不得超过25%。
钢筋在相交点应用火烧丝扎结。
混凝土检查井施工方案
混凝土检查井施工方案一、项目概述二、施工前准备工作1.组织人力资源：确定施工队伍和负责人，确保施工人员具备相关资格和经验。
2.材料准备：根据设计要求和工程需要，准备好混凝土、钢筋、脱模剂等施工材料。
3.施工机械准备：准备好挖掘机、吊车等必要的施工机械设备。
4.施工区域围栏：在施工区域周围设置围栏，确保施工安全，并进行必要的交通管控措施。
三、施工工艺及步骤1.测量定位：根据设计图纸确定检查井位置并进行测量定位。
2.挖掘基坑：利用挖掘机挖掘基坑，根据设计要求确定基坑尺寸和深度。
3.基础处理：基坑挖掘完毕后，进行基础处理，包括清理杂物、浇灌砂浆等。
4.设置模板：依据设计要求搭建混凝土浇筑模板，并按照设计要求设置钢筋骨架。
5.施工混凝土：将预先配置好的混凝土运输到施工现场，并进行适当的坍落度检测后进行浇筑。
6.养护保养：混凝土浇筑完毕后，进行养护保养，包括覆盖塑料薄膜、定期湿润等。
7.安装检查井设备：根据设计要求安装检查井设备，如井盖、梯套等。
8.清理整理：施工完毕后，清理施工现场，恢复道路交通，并对施工现场进行整理。
四、质量控制1.材料质量：严格按照设计要求选择合格的混凝土、钢筋等材料。
2.施工质量：严格按照施工工艺进行施工，确保混凝土密实、充实、无空鼓、无裂缝。
3.浇筑控制：控制混凝土浇筑速度和坍落度，定期检测浇筑质量。
4.养护保养：按照养护保养要求对混凝土进行养护，确保其强度和稳定性。
5.验收检查：施工完成后进行验收检查，确保混凝土检查井符合设计要求和施工规范。
五、施工安全措施1.施工现场设置警示标志和围栏，确保施工区域安全。
2.施工人员必须佩戴安全帽、安全鞋等个人防护用品。
3.施工机械设备必须经过检修和合格检验后方可使用。
4.对施工人员进行安全教育培训，提高其安全意识和应急处理能力。
5.施工现场必须保持整洁，清理施工垃圾和杂物。
六、环境保护措施1.遵守环保法规，禁止在施工现场进行乱倒废弃物和工业废水排放。
混凝土检查井施工方案(一)
混凝土检查井施工方案一、实施背景：混凝土检查井是用于检查和维护地下管线的设施，广泛应用于城市的给水、排水、电力、通信等基础设施建设中。
传统的检查井施工方式存在施工周期长、工程量大、施工质量难以保证等问题，因此需要制定一套混凝土检查井施工方案，以提高施工效率和质量。
二、工作原理：混凝土检查井施工方案采用模板施工的方式，通过预制模板来固定混凝土的形状和尺寸，以确保施工的准确性和一致性。
在施工过程中，首先根据设计要求制作模板，然后在模板内浇筑混凝土，并进行振捣和养护，最后拆除模板，完成检查井的施工。
三、实施计划步骤：1.设计模板：根据设计要求，制作适用于混凝土检查井的模板，包括井身和井盖的模板。
2.准备材料：准备混凝土、钢筋、模板等施工所需材料。
3.搭建模板支架：根据模板的形状和尺寸，搭建模板支架，确保模板的稳定性和垂直度。
4.浇筑混凝土：在模板内浇筑混凝土，注意控制浇筑的速度和厚度，以保证混凝土的均匀性和密实性。
5.振捣混凝土：使用振动器对混凝土进行振捣，以排除混凝土中的气泡和空隙，提高混凝土的密实性。
6.养护混凝土：对浇筑完成的混凝土进行养护，包括保持湿润、避免外力作用等，以确保混凝土的强度和稳定性。
7.拆除模板：在混凝土养护期满后，拆除模板，完成检查井的施工。
四、适用范围：混凝土检查井施工方案适用于各类地下管线的检查井施工，包括给水、排水、电力、通信等基础设施建设。
五、创新要点：1.采用模板施工方式，提高施工准确性和一致性。
2.使用振动器进行振捣，提高混凝土的密实性。
3.对混凝土进行养护，确保施工质量和稳定性。
六、预期效果：1.提高施工效率：采用模板施工方式，可以减少施工时间，提高施工效率。
2.提高施工质量：通过振捣和养护等措施，可以提高混凝土的密实性和稳定性，保证施工质量。
3.降低施工成本：采用模板施工方式，可以减少人工和材料的消耗，降低施工成本。
七、达到收益：1.提高工程质量：通过施工方案的实施，可以提高混凝土检查井的施工质量，减少施工质量问题的发生。
混凝土检查井施工流程与注意事项
混凝土检查井施工流程与注意事项混凝土检查井是城市基础设施中的重要组成部分，用于排放和收集污水、雨水等。
正确的施工流程和注意事项能够保证检查井的稳定性和使用寿命，提升城市基础设施的运行效率。
本文将详细介绍混凝土检查井的施工流程以及需要注意的事项。
1. 施工准备在进行混凝土检查井施工之前，需要进行充分的准备工作。
首先，准确定位检查井的位置，并进行必要的土方开挖。
同时，检查井的设计规格、尺寸等要求也需要提前明确。
另外，还需要准备好施工所需的混凝土、钢筋、模板等材料和设备。
2. 模板安装模板的安装是混凝土检查井施工的第一步。
根据设计要求，将预制的模板拼装起来，并进行调整，确保井壁的垂直度和平整度。
在安装模板的过程中，需要注意严密性和稳定性，以避免混凝土浇筑时泄漏或变形。
3. 钢筋布置在混凝土浇筑之前，需要进行钢筋的布置工作。
根据设计要求，在模板内部铺设并绑扎好钢筋，以增强检查井的结构强度和稳定性。
在布置钢筋时，需要保证钢筋之间的间距和连接的牢固性，避免出现锈蚀和松动等问题。
4. 混凝土浇筑混凝土的浇筑是混凝土检查井施工的核心环节。
首先，根据混凝土的配合比和施工要求，将混凝土倒入到模板内，逐层浇筑，并进行振捣，以保证混凝土的密实性和均匀性。
在浇筑过程中，需要注意混凝土的流动性和浇筑速度，避免出现空洞和渗漏现象。
5. 养护与拆模混凝土浇筑完成后，需要进行适当的养护措施。
养护时间一般为7-14天，期间需要进行保湿和防止外力破坏。
同时，在养护期满后，可以进行模板的拆除工作。
在拆模之前，需要进行检查井外观和结构的检查，确保混凝土的质量和完整性。
混凝土检查井施工的注意事项：1. 施工质量控制：严格按照设计要求进行施工，尤其要注意模板的安装和拆除过程，以及混凝土的浇筑和养护等环节。
不得随意更改或省略施工步骤，确保施工质量。
2. 安全生产：混凝土检查井施工涉及到土方开挖、钢筋搭设和混凝土浇筑等工序，需要严格遵守安全操作规程，加强现场监管和安全防护，确保工人的人身安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
混凝土检查井施工由于该工程管线点线长井位多，设计为钢筋混凝土等级高，单体井用料少等特殊不利施工等原因，所以该工程所浇筑砼采用集中搅拌。
1、阀井施工前，应由技术人员进行书面交底，同时，测量员所定位轴进行复检，确认无误后，进行土方开挖，由于该工程所设置井埋设深度达到4m为保证工程质量及创造
施工方便条件，利于井施工。
2、施工应采取井点降水施工方法。
（1）井点降水
（2）井点降水按图纸设计井底部面积每侧增加 1.5m宽。
（3）采用机械挖土，由自然地面挖到2m深，按图纸设计井底面积（以测设轴线为准）每侧增加1.0m,安装井点降水管。
（4）降水时间可7-10 天为宜。
（5）待井砼池底、池壁浇筑完毕7-10 天后，撤掉降水管，已保证砼浇筑质量。
3、基槽开挖过程中，应进行模板制作和钢筋配制
（ 1 ）钢筋工程
进场钢筋组织人员按施工平面图布置图堆放，底部架空，上部设防雨篷，防止钢筋泥污生锈，按规格、型号分类堆放整齐，在监理人员见证取样送试，合格后方可使用。
（2）钢筋下料，严格按技术人员提供计划下料单，并由施工负责人与工段长对施工图纸核对无误后进行半成品加工，所加工钢筋应分类堆放整齐，并在明显部位挂明标识牌，注明规格型号、数量、使用产位。
钢筋加工前，观察表面是否有锈蚀、颗粒状片，锈蚀应除锈铜锈钢筋加工I级钢筋端部需加茂180度弯钩，其圆弧直径（D）不应小于钢筋直径（d）的2.5倍，平直部分不应小于钢筋直径（d）的2.5倍。
3）按图纸设计要求，加工制作好钢筋砼保护层的水泥砂浆垫块，厚度应等于保护层厚
度，垫块平面尺寸50X 50mn垫块制作时垫块内部设22#绑扎铁丝。
（4）钢筋绑扎安装
钢筋表面必须清洁，不得变形所使用钢筋型号、规格、尺寸、数量、级别与设计相符，
钢筋绑扎弯钩朝内，间呀锚固长度符合施工验收规范，当需要代换时，应征得设计人员同意后，从换后钢筋应满足砼结构中所规定钢筋间距和最小钢筋直径根数要求。
4、模板工程
（1）模板主要采用2cm原树脂胶合格与钢模配合使用。
在施工前要进行修整，清
理干净，上面涂刷隔离剂，因设砼为抗渗等级S6所以模制做安装要严密，无孔洞现象。
（2）支撑系统采用脚手架杆与木杆配合使用，支撑必须牢固可靠，保证结构轴线，垂直度不产生位移。
（3）模板拆除必须到期施工保证砼表面，棱角不破损坏，模根据需要和可能拆除堆。
5、砼工程
（1）因该工程所设计井为S6抗渗，所以施工前，现场应保证有足够的水泥、砂、碎石、外加剂以保证砼连续施工。
（2）进场材料，必须经二次复检，合格后方可使用，砼浇筑应由试验室提供并由负责人签字发的砼配合比，并校对进场材料与配合比要求一致，搅拌机旁挂牌，公布配合以便于核对。
检查井、雨水口施工质量标准
检查井允许偏差应符合下表的规定
雨水口施工质量应符合下列规定
位置应符合设计要求，不得歪扭；
井圈与井墙吻合，允许偏差为土10mm
井圈与道路边线相邻的距离相等，其允许低差为10mm
雨水口与检查井的连管应顺直，无错口；坡度应符合设计规定，雨水口底座及连管应设在坚实土质上；。
